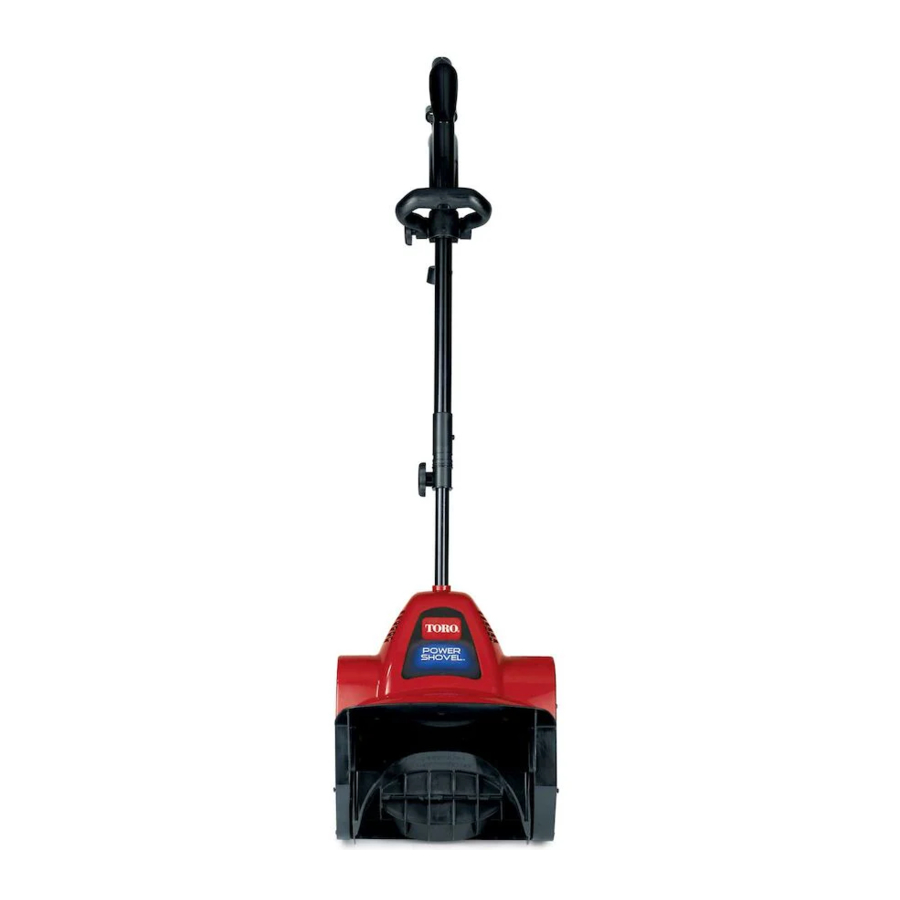

Manuale del Toro Power Shovel 38361

IMPORTANTI ISTRUZIONI DI SICUREZZA

Quando si utilizza un apparecchio elettrico, è necessario seguire sempre le precauzioni di base, tra cui le seguenti:
LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE QUESTO APPARECCHIO

Per ridurre il rischio di incendi, scosse elettriche o lesioni, seguire queste istruzioni di sicurezza.

È essenziale che voi o qualsiasi altro operatore dell'apparecchio leggiate e comprendiate il contenuto di questo manuale prima di utilizzare l'apparecchio. Prestare particolare attenzione al simbolo di avviso di sicurezza che significa ATTENZIONE, AVVERTENZA o PERICOLO, istruzione di sicurezza personale. Leggere e comprendere le istruzioni perché riguardano la sicurezza. La mancata osservanza di queste istruzioni può causare lesioni personali, rischio di incendio o scosse elettriche.

Doppio isolamento: il cavo di alimentazione e l'interruttore utilizzati su questo apparecchio non possono essere sostituiti e l'apparecchiatura deve essere smaltita.
Non utilizzare l'apparecchio su una superficie ghiaiosa a meno che non sia regolato per tale superficie in conformità con questo Manuale dell'operatore.

Tenere lontani bambini e astanti: tutti i visitatori devono essere tenuti a distanza dalla zona di lavoro.

Vestirsi in modo appropriato: non indossare abiti larghi o gioielli. Potrebbero rimanere impigliati nelle parti in movimento.
Indossare stivali di gomma quando si utilizza l'apparecchio.
L'utilizzo dell'apparecchio in posizione portatile non è sicuro, salvo in conformità con le istruzioni speciali per tale utilizzo fornite nel presente Manuale dell'operatore.

Per evitare scosse elettriche, utilizzare l'apparecchio solo con una prolunga adatta all'uso esterno.
Prolunghe: per evitare che il cavo dell'apparecchio e la prolunga si disconnettano durante il funzionamento, collegare la prolunga all'apparecchio come mostrato nella Figura 4.

Evitare l'avvio accidentale: non trasportare l'apparecchio con il dito sull'interruttore. Assicurarsi che l'interruttore sia spento quando si collega l'apparecchio.
Se il cavo dell'apparecchio è danneggiato in qualsiasi modo mentre è collegato, scollegare la prolunga dalla presa a muro e contattare un rivenditore di assistenza autorizzato.

Non abusare del cavo: non trasportare mai l'apparecchio tenendolo per il cavo o tirare la prolunga per scollegare l'apparecchio dalla presa. Tenere il cavo lontano da calore, olio e spigoli vivi.
Tenere le mani lontane dalle parti in movimento.
Mantenere le protezioni in posizione e in buono stato di funzionamento.

Non forzare l'apparecchio: funzionerà meglio e in modo più sicuro alla velocità per cui è stato progettato.

Non sporgersi troppo: fare attenzione a dove si mettono i piedi e mantenere sempre l'equilibrio.
Se l'apparecchio urta un oggetto estraneo, seguire questi passaggi:

• Arrestare l'apparecchio.
• Rilasciare il grilletto e l'interruttore di blocco di sicurezza.
• Scollegare il cavo di alimentazione.
• Verificare la presenza di danni.
• Riparare eventuali danni prima di avviare e utilizzare l'apparecchio.

Scollegare l'apparecchio: scollegare l'apparecchio dall'alimentazione quando non è in uso, prima di effettuare interventi di manutenzione o quando si cambiano gli accessori.
Conservare un apparecchio inutilizzato al chiuso: quando l'apparecchio non è in uso, deve essere conservato al chiuso in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

Eseguire la manutenzione dell'apparecchio con cura: seguire le istruzioni per la sostituzione degli accessori.

Questo apparecchio soddisfa o supera le specifiche B71.3 dell'American National Standards Institute in vigore al momento della produzione.
Leggere e comprendere il contenuto di questo manuale prima di avviare il motore.

Questo è il simbolo di avviso di sicurezza. Viene utilizzato per avvisare l'utente di potenziali pericoli di lesioni personali. Rispettare tutti i messaggi di sicurezza che seguono questo simbolo per evitare possibili lesioni o morte.

L'uso o la manutenzione impropri di questo apparecchio potrebbero causare lesioni o morte. Per ridurre questo potenziale, rispettare le seguenti istruzioni di sicurezza.

Questo apparecchio è in grado di amputare mani e piedi e di lanciare oggetti. La mancata osservanza delle seguenti istruzioni di sicurezza potrebbe causare lesioni gravi.

Formazione

• Leggere, comprendere e seguire tutte le istruzioni sull'apparecchio e nel/i manuale/i prima di utilizzare questo apparecchio. Acquisire familiarità con i comandi e l'uso corretto dell'attrezzatura. Sapere come arrestare l'apparecchio e disinnestare rapidamente i comandi.
• Non consentire mai ai bambini di utilizzare l'apparecchio. Non consentire mai agli adulti di utilizzare l'apparecchio senza un'adeguata istruzione.
• Tenere l'area di lavoro libera da persone, in particolare bambini piccoli.
• Prestare attenzione per evitare di scivolare o cadere.

Preparazione

• Ispezionare accuratamente l'area in cui deve essere utilizzato l'apparecchio e rimuovere tutti gli zerbini, le slitte, le assi, i fili e altri oggetti estranei.
• Non utilizzare l'apparecchio senza indossare indumenti invernali adeguati. Evitare indumenti larghi che possono rimanere impigliati nelle parti in movimento. Indossare calzature che migliorino l'appoggio su superfici scivolose.
• Non tentare di rimuovere la neve da una superficie di ghiaia o roccia frantumata. Questo apparecchio è destinato all'uso solo su superfici pavimentate.
• Non tentare mai di effettuare regolazioni mentre il motore è in funzione (tranne quando specificamente raccomandato dal produttore).
• Indossare sempre occhiali di sicurezza o protezioni per gli occhi durante il funzionamento o durante l'esecuzione di una regolazione o riparazione per proteggere gli occhi da oggetti estranei che possono essere lanciati dall'apparecchio.

Funzionamento

• Non mettere mani o piedi vicino o sotto le parti rotanti. Tenere sempre libera l'apertura di scarico.
• Prestare estrema attenzione quando si opera su o si attraversano vialetti, sentieri o strade di ghiaia. Prestare attenzione a pericoli nascosti o al traffico.
• Dopo aver urtato un oggetto estraneo, arrestare il motore, rimuovere la chiave di accensione, ispezionare accuratamente l'apparecchio per eventuali danni e riparare il danno prima di riavviare e utilizzare l'apparecchio.
• Se l'unità inizia a vibrare in modo anomalo, arrestare il motore e verificare immediatamente la causa. La vibrazione è generalmente un avviso di problemi.
• Arrestare il motore ogni volta che si lascia la posizione di funzionamento, prima di sbloccare l'alloggiamento della lama del rotore o lo scivolo di scarico e quando si eseguono riparazioni, regolazioni o ispezioni.
• Durante la pulizia, la riparazione o l'ispezione dell'apparecchio, arrestare il motore e assicurarsi che le pale del rotore e tutte le parti in movimento si siano fermate.
• Prestare estrema attenzione quando si opera su pendii.
• Non utilizzare mai l'apparecchio senza protezioni adeguate e altri dispositivi di protezione di sicurezza in posizione e funzionanti.
• Non dirigere mai lo scarico verso persone o aree in cui possono verificarsi danni alla proprietà. Tenere lontani i bambini e gli altri.
• Non sovraccaricare la capacità dell'apparecchio tentando di rimuovere la neve a una velocità troppo elevata.
• Guardare indietro e prestare attenzione quando si esegue la retromarcia con l'apparecchio.
• Disinnestare l'alimentazione delle pale del rotore quando l'apparecchio viene trasportato o non è in uso.
• Non utilizzare mai l'apparecchio senza una buona visibilità o luce. Assicurarsi sempre di avere una buona presa e tenere saldamente le maniglie. Camminare; non correre mai.

Sblocco di uno scivolo di scarico intasato

Il contatto manuale con le pale del rotore rotanti all'interno dello scivolo di scarico è la causa più comune di lesioni associate agli spazzaneve. Non usare mai la mano per pulire lo scivolo di scarico.

Per sbloccare lo scivolo:

• Spegnere il motore!
• Attendere 10 secondi per assicurarsi che le pale del rotore abbiano smesso di ruotare.
• Utilizzare sempre uno strumento di pulizia, non le mani.

Manutenzione e stoccaggio

• Controllare a intervalli frequenti tutti i dispositivi di fissaggio per verificarne la corretta tenuta, per assicurarsi che l'attrezzatura sia in condizioni di sicurezza.
• Fare sempre riferimento a questo Manuale dell'operatore per importanti dettagli se l'apparecchio deve essere conservato per un periodo prolungato.
• Mantenere o sostituire le etichette di sicurezza e di istruzioni, se necessario.
• Far funzionare l'apparecchio per alcuni minuti dopo aver lanciato la neve per evitare il congelamento delle pale del rotore.

CONSERVARE QUESTE ISTRUZIONI

Decal di sicurezza e istruzioni

Le decal di sicurezza e istruzioni si trovano in prossimità delle aree di potenziale pericolo. Sostituire le decal danneggiate o smarrite.

1. Premere il pulsante sul lato dell'impugnatura, quindi afferrare e stringere il grilletto per innestare il rotore.
2. Rilasciare il grilletto e l'interruttore di blocco di sicurezza per disinnestare il rotore.

1. Pericolo di scossa elettrica
2. Pericolo di taglio/smembramento del piede; coclea
3. Pericolo di taglio/smembramento della mano; girante
4. Leggere il manuale dell'operatore.
5. Tenere gli astanti a una distanza di sicurezza dalla macchina.
6. Rimuovere la chiave di accensione e leggere le istruzioni prima di effettuare interventi di assistenza o manutenzione.

Installazione

Parti sciolte

Utilizzare la tabella seguente per verificare che tutte le parti siano state spedite.

Posizionamento della maniglia di assistenza

Nessuna parte richiesta

Procedura

1. Spostare e ruotare la maniglia di assistenza in una posizione comoda (vedere Fig. 1)

2. Serrare la manopola.

Regolazione dell'altezza dell'attrezzo

Nessuna parte richiesta

Procedura

1. Impostare l'asta a un'altezza comoda (vedere Fig. 2)

2. Serrare la manopola.

Funzionamento

Questo apparecchio è destinato esclusivamente all'uso residenziale all'aperto. Non utilizzarlo al chiuso o per scopi commerciali o industriali.

Collegamento a una fonte di alimentazione

Per ridurre il rischio di scosse elettriche, questo apparecchio è dotato di una spina polarizzata (ovvero, una lama è più larga dell'altra). Utilizzare solo una spina polarizzata, una prolunga con certificazione UL (certificazione CSA in Canada) raccomandata per l'uso esterno. Una spina polarizzata si inserisce in un cavo polarizzato solo in un modo. Se la spina non si inserisce completamente nel cavo, invertire il cavo. Se ancora non si inserisce, acquistare una prolunga polarizzata. Se si dispone di una prolunga polarizzata e la spina della prolunga non si inserisce completamente nella presa a muro, invertire la spina. Se ancora non si inserisce, contattare un elettricista qualificato per installare la presa corretta. Non modificare in alcun modo l'apparecchio o la spina della prolunga.

Utilizzare solo una prolunga raccomandata per l'uso esterno.

Il contatto con l'acqua durante il funzionamento del prodotto può causare scosse elettriche, con conseguenti lesioni o decesso.

• Non maneggiare la spina o l'apparecchio con le mani bagnate o stando in acqua.
• Utilizzare solo una prolunga raccomandata per l'uso esterno in climi freddi.

Nota: Non utilizzare una prolunga superiore a 45 metri.

Controllare frequentemente la prolunga durante l'uso per individuare fori o crepe nell'isolamento. Non utilizzare un cavo danneggiato. Non far passare il cavo attraverso acqua stagnante o erba bagnata.

1. Creare un anello nella prolunga. (Vedere Fig. 3)

2. Inserire l'anello attraverso il foro nella parte posteriore dell'impugnatura superiore, fissando l'anello attorno al gancio. (Vedere Fig. 4)
   Nota: Questo aiuta a evitare di scollegare accidentalmente la prolunga dall'apparecchio durante il funzionamento.
3. Collegare la prolunga al cavo elettrico dell'apparecchio. (Vedere Fig. 5)

4. Inserire la prolunga in una presa a muro.
5. Mantenere l'area da pulire libera da pietre, giocattoli o altri oggetti estranei che le lame del rotore potrebbero raccogliere e lanciare. Tali oggetti potrebbero essere coperti dalla neve e rimanere inosservati.

Avvio e arresto

Per avviare la Power Shovel, premere il pulsante sul lato dell'impugnatura e stringere il grilletto. Per arrestare il prodotto, rilasciare il grilletto. (Vedere Fig. 6)

Suggerimenti per l'uso

• Avviare la Power Shovel e inclinarla in avanti finché la lama raschiante non entra in contatto con il terreno. Spingere la Power Shovel in avanti a una velocità confortevole, ma sufficientemente lenta da pulire completamente il percorso. La larghezza e la profondità della neve determinano la velocità di avanzamento.
• Dirigere la neve a destra o a sinistra tenendo la Power Shovel con una leggera angolazione.
• Per una rimozione della neve più efficiente, lanciare la neve sottovento e sovrapporre leggermente ogni passata.
• Se è necessario rimuovere la neve da roccia frantumata o ghiaia, spingere verso il basso la maniglia per sollevare il raschietto liberandolo dal materiale sciolto che le lame del rotore potrebbero lanciare.
• La Power Shovel può rimuovere la neve fino a 15 cm (6 pollici) di profondità in una sola passata. Quando si puliscono accumuli più profondi, tenere la Power Shovel dalle maniglie superiore e inferiore e utilizzare un movimento oscillante o ampio. Rimuovere un massimo di 15 cm (6 pollici) a ogni passata e ripetere tutte le volte necessarie.
• Tenere il cavo lontano da ostruzioni, oggetti appuntiti e rotore. Non tirare bruscamente il cavo e non maltrattarlo in alcun modo. Controllare frequentemente il cavo per eventuali danni. Se è danneggiato, sostituire il cavo.
• Scollegare la prolunga dopo aver utilizzato la Power Shovel. Appendere la prolunga con la Power Shovel in modo che non venga smarrita o danneggiata.

Manutenzione

Se la prolunga è collegata al prodotto, qualcuno potrebbe azionarlo accidentalmente mentre si esegue la manutenzione, causando gravi lesioni personali.
Scollegare la prolunga prima di eseguire qualsiasi operazione di manutenzione.

Sostituzione del rotore

1. Utilizzare una chiave da 9/16 di pollice per rimuovere il bullone sul lato dell'alloggiamento. (Vedere Fig. 7)

2. Rimuovere il vecchio rotore dall'alloggiamento. (Vedere Fig. 8)

3. Installare il nuovo rotore nell'alloggiamento inserendo l'estremità del rotore sull'estremità montata nell'alloggiamento e ruotando il rotore finché non scatta in posizione. (Vedere Fig. 9)
   Nota: L'alloggiamento si fletterà quando si installa il rotore.

4. Serrare il bullone sul lato dell'alloggiamento. (Vedere Fig. 10)


Lubrificazione del prodotto

La Power Shovel non necessita di lubrificazione; tutti i cuscinetti sono lubrificati in fabbrica per tutta la durata del prodotto.

Assistenza

Toro ha progettato questo prodotto per offrirvi anni di utilizzo senza problemi. In caso di necessità di assistenza, portare il prodotto presso il rivenditore di assistenza Toro autorizzato. Il vostro rivenditore Toro è appositamente addestrato per riparare i prodotti Toro e garantirà che il vostro Toro rimanga "All" Toro.

Apparecchi a doppio isolamento

In un apparecchio a doppio isolamento, vengono forniti due sistemi di isolamento anziché la messa a terra. Un apparecchio a doppio isolamento non è dotato di messa a terra, né è necessario aggiungere un mezzo per la messa a terra all'apparecchio. La manutenzione di un apparecchio a doppio isolamento richiede estrema cura e conoscenza del sistema e deve essere eseguita solo da personale di assistenza qualificato presso il rivenditore di assistenza Toro autorizzato. Le parti di ricambio per un apparecchio a doppio isolamento devono essere identiche alle parti che sostituiscono. Un apparecchio a doppio isolamento è contrassegnato con le parole "Double Insulation" o "Double Insulated". Il simbolo (quadrato all'interno di un quadrato) può anche essere contrassegnato sull'apparecchio.

Informazioni sul prodotto

Una decal con il modello e il numero di serie si trova sull'alloggiamento. Fare sempre riferimento ai numeri specifici sulla decal nella corrispondenza o quando sono necessarie parti di ricambio.

Stoccaggio

Conservare il prodotto e la prolunga al chiuso, in un luogo fresco e asciutto, fuori dalla portata di bambini e animali.
Nota: Sono disponibili in commercio dispositivi per trattenere le prolunghe.

Preparazione della pala meccanica per lo stoccaggio

1. Esaminare accuratamente la pala meccanica per verificare la presenza di parti usurate, allentate o danneggiate. Se sono necessarie riparazioni o sostituzioni di parti, contattare un rivenditore di assistenza autorizzato per assistenza.
2. Esaminare attentamente la prolunga per verificare se presenta segni di usura eccessiva o danni. Se è usurata o danneggiata, sostituirla.
3. Scollegare la prolunga dalla pala meccanica prima di riporla.
4. Conservare la pala meccanica in un luogo pulito, asciutto e chiuso a chiave, fuori dalla portata dei bambini e coprirla per fornire protezione.
5. Conservare il prodotto e la prolunga al chiuso, in un luogo fresco e asciutto, fuori dalla portata di bambini e animali.
   Nota: Sono disponibili in commercio dispositivi per trattenere le prolunghe.

Registrati su www.Toro.com.

Se, dopo aver letto attentamente questo manuale, hai ancora domande o problemi, chiama il numero verde 1-800-808-2963 (US) o 1-800-808-3072 (Canada) prima di restituire questo prodotto.
