Manual do alto-falante portátil para festas JBL Harman PartyBox On-The-Go

Conteúdo

1 INSTRUÇÕES DE SEGURANÇA IMPORTANTES
2 Introdução
3 O QUE ESTÁ NA CAIXA
4 VISÃO GERAL DO PRODUTO
- 4.1 Painel superior
- 4.2 Painel traseiro
5 POSICIONAMENTO
6 LIGAR
7 USANDO SUA PARTYBOX
8 TRANSPORTANDO SUA PARTYBOX
9 USO AVANÇADO
10 ESPECIFICAÇÕES
11 SOLUÇÃO DE PROBLEMAS
12 CONFORMIDADE
- 12.1 Modo de conexão Bluetooth
- 12.2 Modo de desconexão Bluetooth
13 Baixar manual
14 Em Outros Idiomas

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Para todos os produtos:

Leia estas instruções.
Guarde estas instruções.
Preste atenção a todos os avisos.
Siga todas as instruções.
Não bloqueie nenhuma abertura de ventilação. Instale este aparelho de acordo com as instruções do fabricante.
Não instale este aparelho perto de fontes de calor, como radiadores, registros de calor, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
Não anule o propósito de segurança do plugue polarizado ou do tipo aterramento. Um plugue polarizado tem duas lâminas, uma mais larga que a outra. Um plugue do tipo aterramento tem duas lâminas e um terceiro pino de aterramento. A lâmina larga ou o terceiro pino são fornecidos para sua segurança. Se o plugue fornecido não se encaixar na sua tomada, consulte um eletricista para substituir a tomada obsoleta.
Proteja o cabo de alimentação de ser pisado ou prensado, principalmente nos plugues, receptáculos de conveniência e no ponto onde eles saem do aparelho.
Use apenas acessórios/complementos especificados pelo fabricante.
Use apenas com o carrinho, suporte, tripé, braçadeira ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando um carrinho for usado, tenha cuidado ao mover a combinação carrinho/aparelho para evitar ferimentos por tombamento.
Desconecte este aparelho durante tempestades com raios ou quando não for usado por longos períodos de tempo.
Para desconectar completamente este aparelho da rede CA, desconecte o plugue do cabo de alimentação da tomada CA.
O plugue da rede elétrica do cabo de alimentação deve permanecer prontamente operável.
Não exponha as baterias ao calor excessivo, como luz do sol, fogo ou similares.
Este aparelho deve ser usado apenas com a fonte de alimentação e/ou cabo de carregamento fornecidos pelo fabricante.

RISCO DE CHOQUE ELÉTRICO. NÃO ABRA.

O RAIO COM O SÍMBOLO DE PONTA DE SETA, DENTRO DE UM TRIÂNGULO EQUILÁTERO, TEM COMO OBJETIVO ALERTAR O USUÁRIO SOBRE A PRESENÇA DE "VOLTAGEM PERIGOSA" NÃO ISOLADA DENTRO DO INVÓLUCRO DO PRODUTO QUE PODE SER DE MAGNITUDE SUFICIENTE PARA CONSTITUIR UM RISCO DE CHOQUE ELÉTRICO PARA AS PESSOAS.

O PONTO DE EXCLAMAÇÃO DENTRO DE UM TRIÂNGULO EQUILÁTERO TEM COMO OBJETIVO ALERTAR O USUÁRIO SOBRE A PRESENÇA DE INSTRUÇÕES IMPORTANTES DE OPERAÇÃO E MANUTENÇÃO (SERVIÇO) NA LITERATURA QUE ACOMPANHA O PRODUTO.

PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO, NÃO EXPONHA ESTE APARELHO À CHUVA OU UMIDADE.

Cuidado Declaração da FCC e IC para usuários (somente EUA e Canadá)
Este dispositivo está em conformidade com a parte 15 das Regras da FCC. A operação está sujeita às duas condições a seguir:

Este dispositivo não pode causar interferência prejudicial e
este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar operação indesejada.

CAN ICES-3(B)/NMB-3(B)

Introdução

Parabéns pela sua compra! Este manual inclui informações sobre os alto-falantes PARTY ON-THE-GO. Recomendamos que você reserve alguns minutos para ler este manual, que descreve o produto e inclui instruções passo a passo para ajudá-lo a configurar e começar. Leia e entenda todas as instruções de segurança antes de usar seu produto.
Se você tiver alguma dúvida sobre estes produtos, sua instalação ou sua operação, entre em contato com seu revendedor ou atendimento ao cliente, ou visite-nos em www.jbl.com.

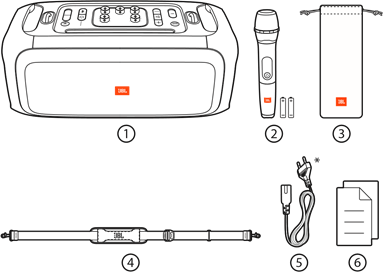

O QUE ESTÁ NA CAIXA

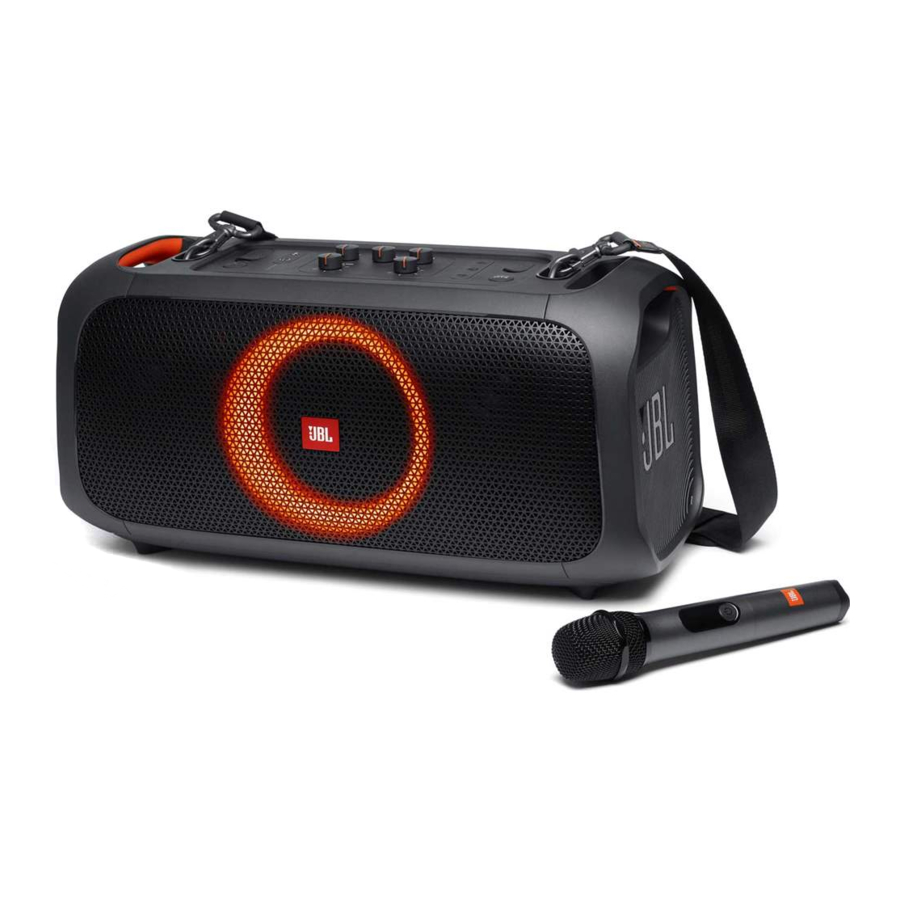

Unidade principal
Microfone sem fio (com duas pilhas AA alcalinas)*
Bolsa para microfone
Alça de ombro
Cabo de alimentação*
Guia de início rápido, folha de segurança, cartão de garantia

*A quantidade de cabos de alimentação, o tipo de plugue e a quantidade de microfones variam de acordo com as regiões.

VISÃO GERAL DO PRODUTO

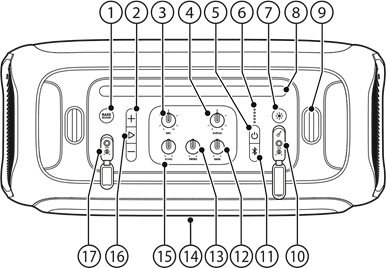

Painel superior

Aumenta o nível de graves: nível 1, nível 2 ou desligado.
Ajusta o volume principal.
MIC volume (volume do microfone)
Ajusta o volume do microfone (se conectado).
GUITAR volume (volume da guitarra)
Ajusta o volume da guitarra (se conectado).
Liga ou desliga a alimentação.
Indicador de nível da bateria
Pressione para alternar entre diferentes padrões de luz.
Mobile device dock (dock para dispositivo móvel)
Shoulder strap hooks (ganchos da alça de ombro)
GUITAR input (entrada de guitarra)
- :Conecte a uma guitarra.
- GAIN: Ajusta o ganho da guitarra.
- Pressione para entrar no modo de pareamento Bluetooth.
- Pressione e segure por mais de 5 segundos para entrar no modo de pareamento True Wireless Stereo (TWS).
- Pressione e segure por mais de 20 segundos para esquecer todos os dispositivos pareados.
Ajusta o nível de graves.
Ajusta o nível de agudos.
LED ring (anel de LED)
Ajusta o nível de eco.
Toca, pausa ou retoma.
MIC input (entrada de microfone)
- Soquete do microfone: Conecte a um microfone.
- GAIN: Ajusta o ganho do microfone.

  Não olhe diretamente para as partes emissoras de luz quando as luzes do alto-falante estiverem acesas.

LED behavior (comportamento do LED)

	Branco sólido	Ligar
	Âmbar sólido	Espera
	Desligado	Desligar
	Piscando branco rapidamente	Pareamento
	Branco (constante)	Conectado
	Desligado	Não conectado
	Branco sólido	Ligado
	Desligado	Desligado
	Piscando vermelho rapidamente	Bateria fraca
	Piscando branco lentamente	Carregando
	Branco sólido	O alto-falante está totalmente carregado quando todos os cinco indicadores ficam brancos sólidos.

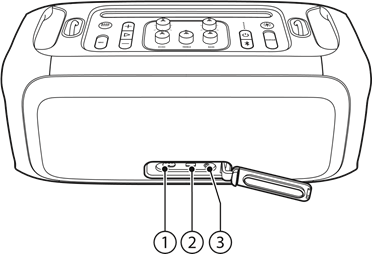

Painel traseiro

Conecte à fonte de alimentação CA.
- Conecte a um dispositivo de armazenamento USB.
- Carregue seu dispositivo móvel.
(AUX)
Conecte a um dispositivo de áudio externo através de um cabo de áudio de 3,5 mm (não fornecido).

POSICIONAMENTO

Não se sente na caixa de som nem a empurre. Caso contrário, pode resultar em mau funcionamento e causar ferimentos pessoais e/ou danos materiais.

Coloque a caixa de som em uma superfície plana e estável e certifique-se de que o lado dos pés de borracha esteja para baixo.

LIGAR

Use apenas o cabo de alimentação fornecido.
Você pode usar a energia CA ou a bateria interna como fonte de alimentação para a caixa de som.

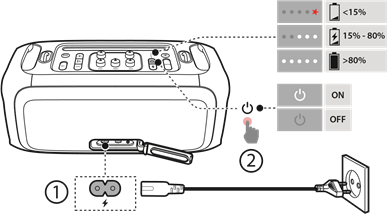

LIGAR

Conecte a energia CA.
Para usar a bateria interna, desconecte a energia CA após carregar a caixa de som.
Pressione para ligar.

Dicas:

Carregue totalmente a caixa de som antes de usá-la pela primeira vez para prolongar a vida útil da bateria interna.
Para proteger a vida útil da bateria, carregue totalmente pelo menos uma vez a cada 3 meses. A vida útil da bateria variará devido aos padrões de uso e às condições ambientais.
Você pode verificar o nível da bateria pressionando qualquer botão na caixa de som.
A caixa de som entra no modo de espera automaticamente após 20 minutos de inatividade. Você pode pressionar na caixa de som para alternar para a operação normal.

USANDO SUA PARTYBOX

Notas:

Apenas uma fonte de som pode ser reproduzida por vez. A ordem de prioridade é USB -> Bluetooth -> AUX.
Iniciar uma fonte com maior prioridade sempre interromperá uma fonte com menor prioridade.
Para iniciar uma fonte com menor prioridade, pare primeiro a fonte com maior prioridade.

Conexão Bluetooth

Você pode usar o alto-falante com seu smartphone ou tablet habilitado para Bluetooth.

Pressione no alto-falante para entrar no modo de emparelhamento Bluetooth.
Escolha "JBL PARTYBOX ON-THE-GO" no seu dispositivo Bluetooth para conectar.
Uma vez conectado com sucesso, você pode transmitir áudio do seu dispositivo Bluetooth para este alto-falante.

Notas:

Este alto-falante pode memorizar um máximo de 8 dispositivos emparelhados. O nono dispositivo emparelhado substituirá o primeiro.
Digite "0000" se um código PIN for solicitado para conexão a um dispositivo Bluetooth.
O desempenho do Bluetooth pode ser afetado pela distância entre este produto e seu dispositivo Bluetooth e o ambiente de operação.

Para encerrar o dispositivo habilitado para Bluetooth:

Desligue este alto-falante, ou
Desative o Bluetooth no seu dispositivo.

Para reconectar o dispositivo habilitado para Bluetooth:

Quando você ligar este alto-falante na próxima vez, ele tentará reconectar o último dispositivo conectado automaticamente.
Se não, selecione manualmente "JBL PARTYBOX ON-THE-GO" no seu dispositivo Bluetooth para conectar.

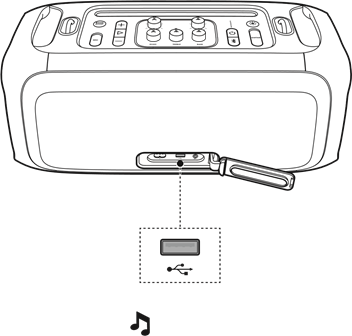

Conexão USB

Conecte um dispositivo de armazenamento USB que contenha conteúdos de áudio reproduzíveis na porta USB do alto-falante.

A reprodução de áudio começará automaticamente.

Dica:

O alto-falante reproduz arquivos de áudio no dispositivo de armazenamento USB da pasta raiz até o último nível de subpastas em sequência alfabética. Até 8 níveis de subpastas são suportados.

Formatos de áudio suportados

Extensão	Codec	Taxa de amostragem	Taxa de bits
WAVE	PCM	44.1KHz ~ 192KHz	< 5Mbps
	LPCM	44.1KHz ~ 192KHz	< 5Mbps
	IMA_ADPCM	44.1KHz ~ 192KHz	< 5Mbps
	MPEG	44.1KHz ~ 192KHz	< 5Mbps
	MULAW	44.1KHz ~ 192KHz	< 5Mbps
MP3	MPEG1 layer1/2/3	32KHz ~ 48KHz	32Kbps ~ 320Kbps
	MPEG2 layer1/2/3	16KHz ~ 24KHz	8Kbps ~ 160Kbps
	MPEG2.5 layer3	8KHz ~12KHz	8Kbps ~ 160Kbps
WMA		≤ 320Kbps	8Kbps ~ 48Kbps

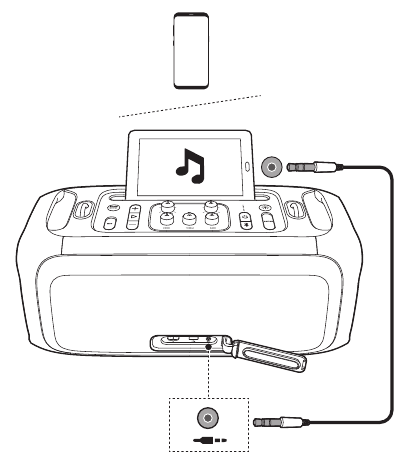

Conexão AUX

Conecte um dispositivo de áudio externo ao alto-falante através de um cabo de áudio de 3,5 mm (não fornecido).
Inicie a reprodução de áudio no dispositivo externo.

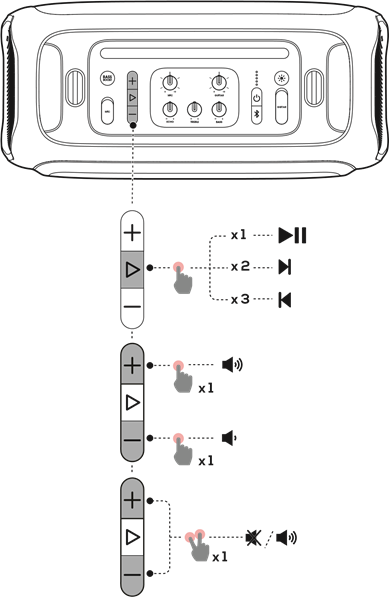

Controle de Música

Pressione uma vez para pausar ou retomar a reprodução.
Pressioneduas vezes para pular para a próxima faixa.
Pressione três vezes para pular para a faixa anterior.
Pressione +/- para aumentar ou diminuir o volume principal.
Mantenha pressionados os botões + e - simultaneamente para silenciar ou ativar a saída de som.

Nota:

A operação de pular não está disponível no modo AUX.

Mixando Som com um Microfone e / ou Guitarra

Ao usar um microfone ou guitarra elétrica (não fornecidos), você pode mixar som com uma fonte de áudio.

Notas:

Sempre defina o volume da guitarra ou do microfone para o nível mínimo antes da conexão / desconexão da guitarra ou do microfone.
Sempre desconecte a guitarra ou o microfone quando não estiver usando-os.

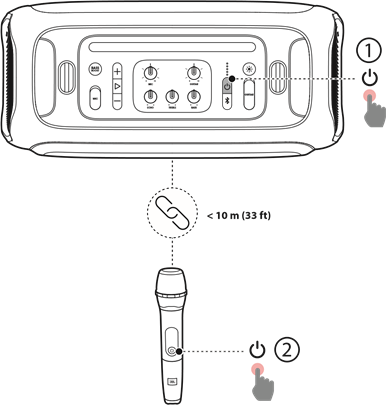

Conectando um Microfone

Para conectar o microfone sem fio fornecido
Por padrão, o microfone sem fio vem pré-emparelhado com o alto-falante na fábrica.

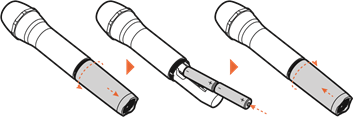

Carregue as duas pilhas alcalinas AA com a polaridade correta.
Ligue o alto-falante e o microfone sem fio fornecido sucessivamente.
A conexão sem fio será configurada automaticamente.

Notas:

O microfone desliga automaticamente após 10 minutos de inatividade.
Um máximo de dois microfones sem fio são suportados. Entre em contato com seu revendedor para saber como comprar mais.

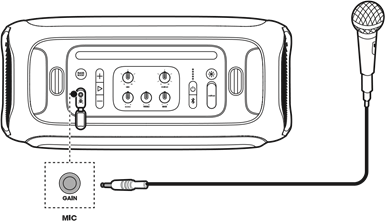

Para conectar um microfone com fio (não fornecido)

Para conectar um novo microfone sem fio

Desligue o alto-falante.
Ligue o novo microfone sem fio e coloque-o na parte superior do alto-falante.
Ligue o alto-falante.
O microfone irá emparelhar e conectar com o alto-falante automaticamente dentro de 3 minutos.

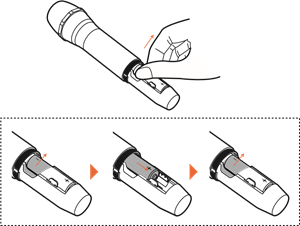

Para substituir as pilhas do microfone sem fio

Não misture pilhas (velhas e novas ou de carbono e alcalinas, etc.).
Remova as pilhas se estiverem gastas ou se o microfone não for usado por um longo tempo.
As pilhas contêm substâncias químicas, elas devem ser descartadas adequadamente.

Verifique o nível da bateria.
Se o nível da bateria estiver baixo, substitua as pilhas velhas por novas.

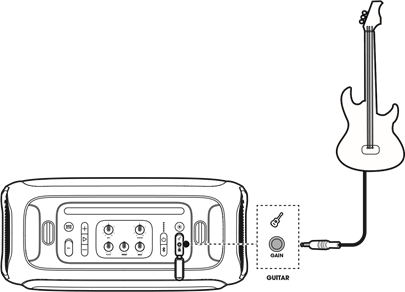

Conectando uma Guitarra

Mixando Som

Cante através do microfone ou toque guitarra.

Para ajustar o volume da fonte de áudio, pressione .
Para ajustar o volume do microfone ou da guitarra, gire o botão de volume MIC ou GUITAR.
Para ajustar o ganho do microfone com fio ou da guitarra, gire o controle GAIN ao lado do soquete MICROPHONE ou GUITAR, respectivamente.
Para ajustar o eco, o agudo e o nível de graves do microfone (sem fio ou com fio), gire os botões ECHO, TREBLE e BASS, respectivamente.

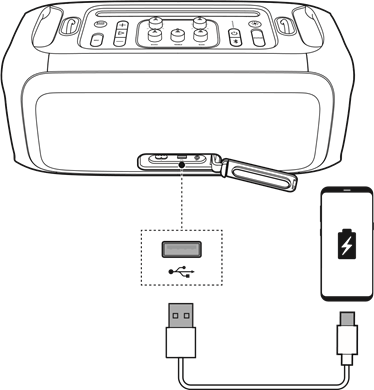

Carregando Seu Dispositivo Móvel

TRANSPORTANDO SUA PARTYBOX

Antes de transportar a caixa de som, certifique-se de que todos os cabos estejam desconectados.
Para evitar ferimentos pessoais e/ou danos materiais, segure o produto firmemente ao transportá-lo e, quando não estiver em uso, remova a alça.

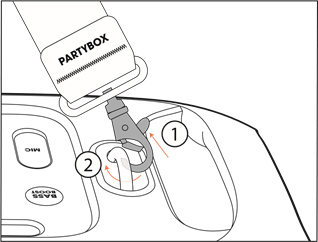

Use a alça de ombro fornecida para transportar a caixa de som em movimento.

USO AVANÇADO

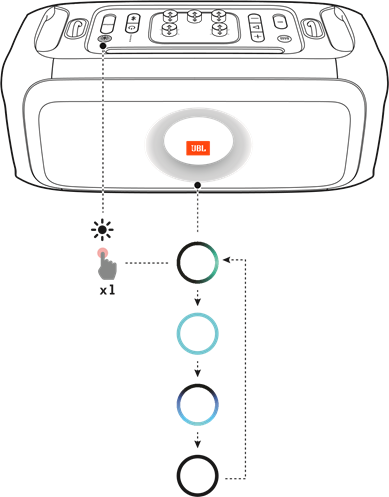

Efeito de Luz

Pressione para selecionar seu efeito de luz preferido: rock, neon, club ou off (desligado).

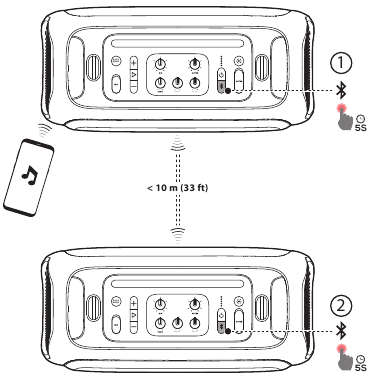

Modo TWS

Você pode conectar duas caixas de som PARTYBOX entre si através do modo TWS.

Segure em ambas as caixas de som simultaneamente por mais de 5 segundos.

Para sair do modo TWS:
Desligue ou segure em qualquer uma das caixas de som por mais de 5 segundos.

Dicas:

Pode ser necessário esquecer a PARTYBOX no dispositivo de origem para se reconectar ao Bluetooth.
Por padrão, a caixa de som conectada ao seu dispositivo Bluetooth atua como a caixa de som primária (canal esquerdo), enquanto a outra atua como a caixa de som secundária (canal direito).

Redefinição de fábrica

Para restaurar as configurações de fábrica, segureepor mais de 10 segundos.

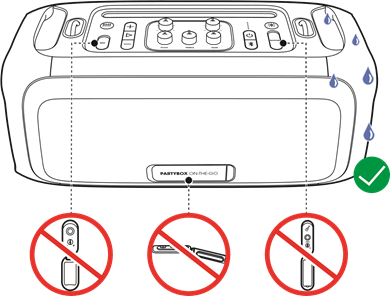

IPX4

Mantenha sempre a porta de carregamento seca antes de conectar a alimentação CA.
Para garantir a resistência a respingos, mantenha sempre as tampas de proteção bem fechadas.

IPX4

ESPECIFICAÇÕES

Nome do produto:	JBL PARTYBOX ON-THE-GO
Entrada de alimentação CA:	100 - 240 V ~ 50/60 Hz
Bateria interna:	18 Wh
Consumo de energia:	60 W
Potência total de saída:	100 W RMS (alimentado por CA) 50 W RMS (alimentado por bateria)
Consumo de energia em espera:	< 2 W com conexão Bluetooth; < 0,5 W sem conexão Bluetooth
Saída USB:	5 V 2.1 A
Drivers da caixa de som:	1 x woofers de 5,25 pol. (133 mm) + 2 x tweeters de 1,75 pol. (44 mm)
Relação sinal-ruído (S/N):	> 80 dBA
Resposta de frequência:	50 Hz - 20 kHz
Tempo de carregamento da bateria:	< 3,5 horas
Tempo de reprodução da bateria:	> 6 horas
Versão Bluetooth:	4.2
Perfil Bluetooth:	A2DP v1.3, AVRCP v1.6
Faixa de frequência do transmissor Bluetooth:	2,4 - 2,48 GHz
Potência máxima do transmissor Bluetooth:	10 dBm (EIRP)
Modulação do transmissor Bluetooth:	GFSK, π/4 DQPSK, 8DPSK
Alcance do Bluetooth:	Aprox. 10 m (33 pés)
Formato USB:	FAT 16, FAT 32
Formato de arquivo USB:	.mp3, .wma, .wav
Entrada digital:	Bluetooth / USB -9 dBFS
Sensibilidade de entrada:	Entrada AUX: 370 mV rms Microfone: 20 mV Guitarra: 100 mV
Dimensão do produto (L x A x P):	490 x 245 x 228 mm / 19,3 x 9,6 x 9,0 pol.
Peso líquido:	7,5 kg / 16,5 lbs

Especificação do microfone sem fio

Resposta de frequência:	65 Hz - 15 kHz
Relação sinal-ruído (S/N):	> 60 dBA
Banda de frequência UHF:	470 ~ 960 MHz (depende do SKU) (EU 657 ~ 662 MHz)
Potência de transmissão do transmissor:	< 10 mW
Tempo de reprodução da bateria do microfone:	< 10 horas
Distância entre o transmissor e o receptor:	< 10 m

SOLUÇÃO DE PROBLEMAS

Nunca tente reparar o produto sozinho. Se você tiver algum problema ao usar este produto, verifique os seguintes pontos antes de solicitar o serviço.

Sistema

A caixa de som não liga.

Certifique-se de que a bateria da caixa de som não esteja descarregada. Caso contrário, use a alimentação CA.

Nenhuma resposta de alguns botões

O produto pode estar no modo de demonstração. No modo de demonstração, todas as fontes de entrada e botões, exceto , estão desativados. Segure esimultaneamente por mais de 5 segundos para sair do modo de demonstração.

Som

Nenhum som da caixa de som.

Certifique-se de que a caixa de som esteja ligada.
Ajuste o volume.
Certifique-se de que uma fonte de som esteja ativa e não esteja no mudo.

Bluetooth

Um dispositivo não consegue se conectar à caixa de som.

Certifique-se de que a função Bluetooth do dispositivo esteja ativada.
A caixa de som já está conectada a outro dispositivo Bluetooth. Segure na caixa de som por mais de 20 segundos para desconectar e emparelhar com um novo dispositivo.

Má qualidade de áudio de um dispositivo Bluetooth conectado

A recepção Bluetooth está ruim. Aproxime o dispositivo da caixa de som ou remova qualquer obstáculo entre o dispositivo e a caixa de som.

Microfone sem fio

Nenhuma resposta do microfone.

Ligue o microfone.
Substitua as baterias se o nível da bateria estiver baixo.
Emparelhe o microfone com a caixa de som manualmente.

CONFORMIDADE

O produto está em conformidade com a legislação de energia da União Europeia.

Modo de conexão Bluetooth

O produto destina-se a ser usado para streaming de música via conexão Bluetooth. Um consumidor pode transmitir áudio Bluetooth para a caixa de som. Quando o produto é conectado via Bluetooth, a conexão Bluetooth deve permanecer ativa em todos os momentos para garantir a operação adequada.

O produto entrará no modo de espera (standby em rede) após 20 minutos sem operação. O consumo de energia no modo de espera é inferior a 2,0 Watts, após o qual pode ser reativado através da conexão Bluetooth.

Modo de desconexão Bluetooth

O produto entrará no modo de espera após 20 minutos sem operação. O consumo de energia no modo de espera é inferior a 0,5 Watts.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do alto-falante portátil para festas JBL Harman PartyBox On-The-Go
