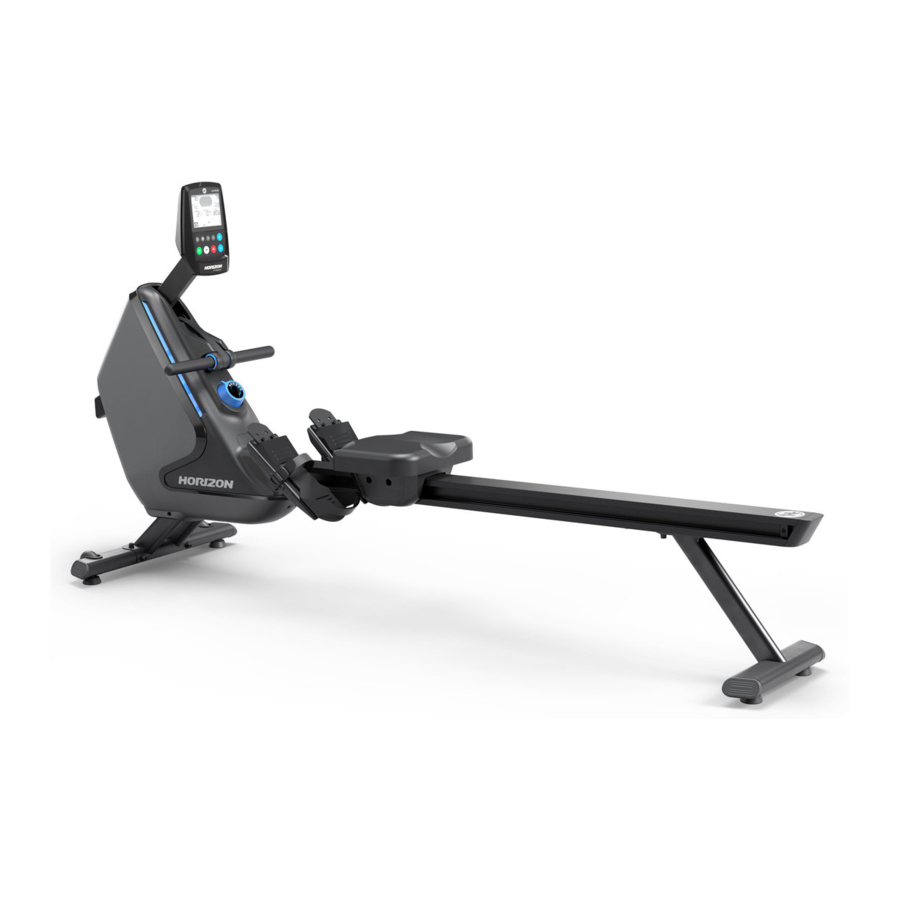

Horizon Fitness OXFORD 3, OXFORD 6 - Manual do Remo

MONTAGEM

DESEMBALANDO

Desembale o equipamento onde você irá utilizá-lo. Coloque a caixa sobre uma superfície plana e nivelada. Recomenda-se que você coloque uma cobertura protetora no chão. Nunca abra a caixa quando ela estiver de lado.

NOTAS IMPORTANTES

Durante cada etapa da montagem, certifique-se de que TODAS as porcas e parafusos estejam no lugar e parcialmente rosqueados.

Várias peças foram pré-lubrificadas para auxiliar na montagem e no uso. Por favor, não limpe. Se você tiver dificuldade, recomenda-se uma leve aplicação de graxa de lítio.

LOCALIZAÇÃO DO NÚMERO DE SÉRIE
Antes de prosseguir, encontre o número de série do seu equipamento localizado em uma etiqueta de código de barras e anote-o.

Existem várias áreas durante o processo de montagem que devem receber atenção especial. É muito importante seguir as instruções de montagem corretamente e certificar-se de que todas as peças estejam firmemente apertadas. Se as instruções de montagem não forem seguidas corretamente, o equipamento poderá ter peças que não estão apertadas e parecerão soltas, podendo causar ruídos irritantes. Para evitar danos ao equipamento, as instruções de montagem devem ser revisadas e as ações corretivas devem ser tomadas.

PRECISA DE AJUDA?

Se você tiver dúvidas ou se houver alguma peça faltando, entre em contato com o Suporte Técnico ao Cliente da Horizon.

FERRAMENTAS INCLUÍDAS

• Chave L de 6 mm
• Chave L de 5 mm

PEÇAS INCLUÍDAS

• 1 Estrutura Principal
• 1 Estabilizador Frontal
• 1 Trilho do Assento
• 1 Estabilizador Traseiro
• 1 Conjunto de Apoio para os Pés
• 1 Tampa da Estrutura Principal
• 1 Conjunto da Estrutura do Assento
• 1 Tampa da Extremidade do Trilho do Assento
• 1 Kit de Hardware

PEÇAS E RECURSOS

1. CONSOLE
2. HASTE DO CONSOLE
3. ESTRUTURA PRINCIPAL
4. GUIDÃO
5. PLUGUE DE ALIMENTAÇÃO (SOMENTE OXFORD 6)
6. ESTABILIZADOR FRONTAL / RODAS DE TRANSPORTE
7. NIVELADOR
8. BOTÃO DE AJUSTE DE RESISTÊNCIA
9. APOIOS PARA OS PÉS
10. AMORTECEDORES DE PARADA DO ASSENTO
11. TRILHO DO ASSENTO
12. ASSENTO E CONJUNTO DA ESTRUTURA DO ASSENTO
13. TAMPA DA EXTREMIDADE DO TRILHO DO ASSENTO
14. TAMPA DO CONJUNTO DA ESTRUTURA DO ASSENTO
15. ESTABILIZADOR TRASEIRO

MONTAGEM Passo 1

1. Abra o HARDWARE PARA O PASSO 1. Remova o BLOCO DE ISOPOR (1) da caixa e apoie a ESTRUTURA PRINCIPAL (3) no BLOCO DE ISOPOR (1) conforme mostrado.
2. Fixe o ESTABILIZADOR FRONTAL (2) à ESTRUTURA PRINCIPAL (3) usando 4 PARAFUSOS (A), 4 ARRUELAS DE PRESSÃO (B) e 4 ARRUELAS PLANAS (C).
3. Fixe o CONJUNTO DO APOIO PARA OS PÉS (4) ao TRILHO DO ASSENTO (5) usando 4 PARAFUSOS (D), 4 ARRUELAS DE PRESSÃO (B) e 4 ARRUELAS PLANAS (C).
4. Fixe o ESTABILIZADOR TRASEIRO (6) ao TRILHO DO ASSENTO (4) usando 4 PARAFUSOS (D), 4 ARRUELAS DE PRESSÃO (B) e 4 ARRUELAS PLANAS (C).

Hardware para o Passo 1

	Descrição	Qtde
A	Parafuso (25 mm)	4
B	Arruela de Pressão	12
C	Arruela Plana	12
D	Parafuso (15 mm)	8

MONTAGEM Passo 2

1. Abra o HARDWARE PARA O PASSO 2.
2. Somente Oxford 6: Conecte os FIOS DO TRILHO DO ASSENTO (7).
3. Deslize o TRILHO DO ASSENTO (5) para dentro da ESTRUTURA PRINCIPAL (3) conforme mostrado.
4. Fixe o TRILHO DO ASSENTO (5) à ESTRUTURA PRINCIPAL (3) usando 4 PARAFUSOS (E), 4 ARRUELAS DE PRESSÃO (B) e 4 ARRUELAS PLANAS (C).
5. Encaixe a TAMPA DA ESTRUTURA PRINCIPAL (8) no lugar.
6. Deslize o assento e o CONJUNTO DA ESTRUTURA DO ASSENTO (9) no TRILHO DO ASSENTO (5).
7. Remova e descarte o BLOCO DE ISOPOR (1).

Hardware para o Passo 2

	Descrição	Qtde
E	Parafuso (85 mm)	4
B	Arruela de Pressão	4
C	Arruela Plana	4

MONTAGEM Passo 3

1. Abra o HARDWARE PARA O PASSO 3.
2. Deslize a TAMPA DA EXTREMIDADE DO TRILHO DO ASSENTO (10) no TRILHO DO ASSENTO (5).
3. Fixe os AMORTECEDORES DE PARADA DO ASSENTO (G) ao TRILHO DO ASSENTO (5) usando 2 PARAFUSOS (F) e 1 BUCHA (H).

Hardware para o Passo 3

	Descrição	Qtde
F	Parafuso (15L)	2
G	Amortecedor de Parada do Assento	2
H	Bucha	1

MONTAGEM Passo 4

MONTAGEM CONCLUÍDA!

OPERAÇÃO BÁSICA

LOCALIZAÇÃO DO REMO

Coloque o Remo em uma superfície nivelada. Para facilitar o acesso, deve haver um espaço acessível preferencialmente em ambos os lados e na parte traseira do Remo que tenha pelo menos 0,6 metros (24 polegadas). Não coloque o Remo em nenhuma área que bloqueie qualquer ventilação ou aberturas de ar. O Remo não deve ser localizado em uma garagem, pátio coberto, perto da água ou ao ar livre.

DIMENSÕES DO REMO

Oxford 3 - 213 x 61,5 cm / 83,9" x 24,25"
Oxford 6 - 216 x 61,5 cm / 85" x 24,5"

PESO DO REMO

55 kg / 121 lbs.

MOVENDO O EQUIPAMENTO

Para mover, segure firmemente a estrutura traseira e incline o equipamento para cima (1) e role (2).

ARMAZENAMENTO

Dobre o console para baixo (3). Incline a estrutura para a posição vertical (4).

Nosso equipamento é pesado, tenha cuidado e peça ajuda adicional se necessário ao mover ou levantar. Não seguir estas instruções pode resultar em ferimentos.

Deve-se ter cuidado ao armazenar remos em uma posição de armazenamento vertical. Os remos foram testados quanto à estabilidade quando armazenados em uma posição de armazenamento vertical. Embora os testes tenham mostrado que os remos podem manter sua estabilidade quando inclinados até 10 graus, o contato acidental com um remo vertical pode potencialmente derrubar o remo.

• Deve-se ter cuidado ao manusear os remos na posição de armazenamento vertical.
• Qualquer remo armazenado na posição de armazenamento vertical deve ser armazenado em uma área protegida para evitar contato acidental com o remo.
• A menos que as pessoas estejam armazenando um remo ou retirando um remo do armazenamento, mantenha as pessoas afastadas dos remos armazenados verticalmente.

NIVELANDO O EQUIPAMENTO

É extremamente importante que os niveladores sejam ajustados corretamente para a operação adequada. Gire o pé nivelador no sentido horário para abaixar e no sentido anti-horário para levantar a unidade. Ajuste cada lado conforme necessário até que o equipamento esteja nivelado. Uma unidade desequilibrada pode causar desalinhamento da correia ou outros problemas. Recomenda-se o uso de um nível.

USO APROPRIADO

Existem quatro fases na remada:

1. PEGADA – Segure a alça uniformemente com ambas as mãos. Com o assento deslizado para frente e os joelhos junto ao peito (diretamente alinhados com o calcanhar do pé), estique os braços para frente e incline-se ligeiramente para frente a partir dos quadris.

2. IMPULSO – Pressione firmemente contra as placas dos pés até que as pernas estejam totalmente estendidas, mas não travadas. Deixe os braços acompanharem você e traga o tronco para 90 graus.

3. FINALIZAÇÃO – Puxe os braços em direção ao abdômen com as pernas totalmente estendidas e incline-se para trás com o tronco ligeiramente além de 90 graus.

4. RETORNO – Estenda os braços, dobre os joelhos e incline-se para frente a partir dos quadris e deslize para frente no assento.


Todas as quatro fases devem ser realizadas suavemente e de forma contínua.

SISTEMA DE FREIO

Este remo usa resistência magnética para definir níveis específicos de resistência. A configuração do nível de resistência, além do SPM, é usada para determinar a saída de potência (watts).

RECEPTOR SEM FIO DE FREQUÊNCIA CARDÍACA (OXFORD 6)

Quando usado em conjunto com um transmissor de peito sem fio (vendido separadamente), sua frequência cardíaca pode ser transmitida sem fio para a unidade e exibida no console.

Os sistemas de monitoramento da frequência cardíaca podem ser imprecisos.
O excesso de exercício pode resultar em lesões graves ou morte. Se você se sentir fraco, pare de se exercitar imediatamente.

ENERGIA (OXFORD 6)

O cabo de alimentação deve ser conectado à tomada de energia, que está localizada na frente do equipamento. Desconecte o cabo quando não estiver em uso.

Nunca opere o produto se ele tiver um cabo ou plugue danificado, se não estiver funcionando corretamente, se tiver sido danificado ou imerso em água. Consulte as informações de contato na contracapa do CARTÃO DE INFORMAÇÕES para obter assistência.

CORREIAS DO PEDAL

Os pedais estão equipados com correias de ajuste rápido para os pés. Depois de posicionar o pé, puxe a correia para apertar (5). Para soltar, puxe o clipe de plástico (6).

DESCRIÇÃO DO CONSOLE OXFORD 3

Observação: Há uma fina folha protetora de plástico transparente sobre a sobreposição do console que deve ser removida antes do uso.

1. JANELA DE EXIBIÇÃO DO LCD: Exibe o feedback do treino, o perfil do programa e muito mais.
2. ON/OFF: Pressione para desligar a energia do console. O console desligará automaticamente se não houver feedback por 30 segundos.
3. ROW/START: Pressione para iniciar o treino ou início rápido.
4. HOME: Pressione para retornar à tela de seleção do usuário.
5. PAUSE: Pressione para pausar ou retomar seu treino.
6. BACK: Vá para a configuração anterior do programa. Pressione e segure para redefinir o console.
7. STOP: Pressione para interromper seu treino.
8. : usado para ajustar as configurações do programa.
9. ENTER: Confirme cada configuração do programa.
10. RESISTANCE KNOB: Gire no sentido horário para aumentar gradualmente a resistência e no sentido anti-horário para reduzir a resistência.

LIGAR/DESLIGAR AUTOMATICAMENTE
A energia será ligada quando você pressionar o botão no console. Depois de concluir seu treino, o console exibirá os dados do seu treino por 30 segundos. Para economizar as baterias, a energia será desligada automaticamente se você NÃO pressionar nenhum botão no console ou puxar o guidão em 30 segundos.

DESCRIÇÃO DO CONSOLE OXFORD 6

Observação: Há uma fina folha protetora de plástico transparente sobre a sobreposição do console que deve ser removida antes do uso.

1. JANELA DE EXIBIÇÃO DO LCD: Exibe o feedback do treino, o perfil do programa e muito mais.
2. HOME: Pressione para retornar à tela de seleção do usuário.
3. WIFI: Pressione para conectar sua conexão de internet sem fio. Consulte "CONECTAR WIFI" para obter mais informações.
4. : usado para ajustar as configurações do programa.
5. ENTER: Confirme cada configuração do programa.
6. BACK: Vá para a configuração anterior do programa. Pressione e segure para redefinir o console.
7. STOP: Pressione para interromper seu treino.
8. PAUSE: Pressione para pausar ou retomar seu treino.
9. ROW/START: Pressione para iniciar o treino ou início rápido.
10. ENERGY SAVER LIGHT: Indica se a máquina está no modo de economia de energia. Pressione qualquer tecla para ativar a máquina. Consulte "ECONOMIA DE ENERGIA (MODO DE ESPERA)" para obter mais informações.
11. RESISTANCE KNOB: Gire no sentido horário para aumentar gradualmente a resistência e no sentido anti-horário para reduzir a resistência.

CONFIGURAR CONTA XID PARA CONECTIVIDADE VIA FIT™

Criar uma conta xID permitirá que você salve e compartilhe dados de treino usando o aplicativo Via Fit. Até quatro usuários podem ser salvos em uma máquina. Este processo é o primeiro passo para conectar seu equipamento. Ele deve ser feito a partir de um computador, tablet ou dispositivo móvel.

1. Visite o site: www.ViaFitness.com
2. Uma vez no site, selecione CONECTAR SEU EQUIPAMENTO.
3. O primeiro passo para conectar seu equipamento será criar sua conta xID. Este será seu login no Via Fit.
4. Insira seu número de telefone ou outro número de 10 a 14 dígitos fácil de lembrar. Este será o número da sua conta.
5. Preencha as informações do seu perfil para finalizar o processo de configuração da conta xID. Você será solicitado a fornecer um endereço de e-mail não associado a nenhuma outra conta xID. Verifique seu e-mail após o processo de configuração para obter um link para validar sua conta.

CONECTAR WIFI

Depois de criar sua conta xID, você poderá prosseguir para ativar o WiFi em seu equipamento. Lembre-se, isso exige que você use seu computador, tablet ou dispositivo móvel que esteja conectado à sua rede WiFi doméstica.

1. Pressione e segure por 3 a 5 segundos até que o console emita um bipe.
2. Em seu computador ou outro dispositivo, vá para as configurações de WiFi. Você deve selecionar a rede com o nome do modelo do seu produto. Fazer isso permite que você conecte seu equipamento à sua rede sem fio.
3. Uma nova janela será exibida com a lista de redes sem fio que seu equipamento pode ver. Selecione sua rede WiFi doméstica e conecte-se.
4. A etapa restante é reconectar seu computador ou outro dispositivo de volta à sua rede WiFi. Vá para suas configurações novamente e conecte-se como faria normalmente.

Parabéns! Agora você está conectado e pronto para começar.

ECONOMIA DE ENERGIA (MODO DE ESPERA)

Esta máquina tem um recurso especial chamado modo de economia de energia. Este modo é ativado automaticamente. Quando o modo de economia de energia é ativado, o visor entrará automaticamente no modo de espera (modo de economia de energia) após 15 minutos de inatividade. Este recurso economiza energia desativando a maior parte da energia da máquina até que uma tecla seja pressionada no console. Este recurso pode ser ativado ou desativado no menu de engenharia.

Para entrar no menu de engenharia, pressione e segure e por 3 a 5 segundos.

Use para navegar até SWITCH FUNCTION e pressione . Pressione para selecionar o modo de economia de energia, use para selecionar ENERGY SAVE ON ou OFF. Pressione e segure por 3 a 5 segundos para sair de SWITCH FUNCTION. Pressione e segure novamente por 3 a 5 segundos para sair do menu de engenharia.

JANELA DE EXIBIÇÃO

Observação: Há uma fina folha protetora de plástico transparente sobre a sobreposição do console que deve ser removida antes do uso.

1. REMADAS: Conta até 9900 ou conta regressivamente até zero a partir do valor predefinido.
2. SPM: Remadas por minuto.
3. CALORIAS/PULSO: Escaneia automaticamente a frequência cardíaca e as calorias gastas durante o exercício. Se o computador não detectar uma frequência cardíaca, apenas as calorias serão exibidas.
4. EXIBIÇÃO DE PERFIL: Mostra a intensidade do treino, o perfil de watts e o perfil de SPM.
5. WATTS: Mostra os watts gastos durante o exercício.
6. TEMPO/500M: Tempo estimado para atingir 500M.
7. TEMPO: Mede o tempo total de trabalho até 99:59 ou conta regressivamente até zero a partir do tempo predefinido.
8. BARRA DE MENSAGEM: Mostra a mensagem de instrução.
9. METROS: Rastreia a distância total percorrida de zero até 9999 metros ou conta regressivamente até zero a partir do valor predefinido. Se o valor exceder 9999, o computador muda para quilômetros. Por exemplo, 10,0 representa 10.000 metros.
10. DIAGRAMA DE CORRIDA: Mostra o status da competição do usuário e do computador.

PRECISÃO DE POTÊNCIA

Este remo exibe a potência no console. A precisão de potência deste modelo foi testada usando o método de teste da EN957-7:1998 para garantir uma precisão de potência dentro de uma tolerância de ±10% para potência de entrada ≥50 W e dentro de uma tolerância de ±5 W para potência de entrada <50 W.

A força aplicada à alça foi medida ao longo da remada, bem como a posição da alça. Essas informações foram usadas para calcular a energia aplicada ao remo e o valor do cálculo da energia foi dividido pelo período de tempo do exercício para calcular a potência mecânica média (a potência de entrada) aplicada ao remo. A precisão de potência da potência exibida foi verificada calculando esta potência de entrada e comparando a potência exibida com a potência de entrada (medida) usando as seguintes condições: Comprimento nominal da remada: 792 mm Configurações de resistência:

• Configuração de resistência mínima na velocidade nominal da remada de 25 remadas por minuto
• Configuração de resistência média na velocidade nominal da remada de 25 remadas por minuto
• Configuração de resistência máxima na velocidade nominal da remada de 25 remadas por minuto

Além das condições de teste acima, o fabricante testou a precisão da potência usando uma configuração de resistência adicional e velocidade nominal da remada. Então, a potência exibida foi comparada com a potência de entrada (medida).

COMEÇANDO

Verifique se não há objetos por perto que dificultem o movimento do equipamento.

OXFORD 3

• Instale as baterias.
• O console é alimentado por 2 pilhas AA, que são substituíveis pela parte traseira do console. A remoção das baterias apagará todos os valores funcionais (incluindo a função TOTAL).

OXFORD 6

• Conecte o cabo de alimentação.
• Selecione sua conta xID, Usuário, Convidado ou Edite um Usuário usando e pressione .
• Para adicionar usuários adicionais que tenham um xID ao remo, visite www.viafitness.com

1. Faça login com seu xID e código de acesso.
2. No MENU, selecione GERENCIAR SEU EQUIPAMENTO
3. Selecione um usuário aberto para adicionar. Você pode anexar até quatro usuários exclusivos a cada equipamento. Quando você ligar sua máquina, ela sincronizará automaticamente todos os usuários com o console.

1. INÍCIO RÁPIDO
   Basta pressionar para começar a se exercitar. O tempo será contado a partir de 0:00.
   Oxford 6: O nível de resistência será o padrão para o nível 1.

2. SELECIONE UM PROGRAMA
   1. Selecione um PROGRAMA usando e pressione .
   2. Defina as informações do programa de treino usando e pressione após cada seleção.
   3. Pressione para começar o treino.
      Oxford 6: Você pode ajustar o nível de resistência durante o treino usando .
3. FINALIZANDO SEU TREINO
   Quando o treino for concluído, o console exibirá "workout complete" (treino concluído) e emitirá um bipe.
   As informações do treino permanecerão exibidas no console por 30 segundos e, em seguida, serão redefinidas.

PARA LIMPAR A SELEÇÃO ATUAL
Para limpar a seleção ou tela do programa atual, pressione e segure por 3 segundos.

PROGRAMAS

CATEGORIAS	OXFORD 3	OXFORD 6
TREINAMENTO	Manual	Manual Queima de gordura
METAS	Distância	Distância
CORRIDA	Iniciante Intermediário Avançado	Iniciante Intermediário Avançado
INTERVALOS DE TREINAMENTO		Tempo Distância
INTERVALOS DE DESEMPENHO		Intervalos de resistência Intervalos de velocidade
FREQUÊNCIA CARDÍACA ALVO		FC Máx. FC Alvo

INFORMAÇÕES DO PROGRAMA

MANUAL: Ajuste o nível de resistência manualmente durante o treino. O usuário define o tempo.

CORRIDA: O usuário escolhe a dificuldade do jogo RACE. As opções incluem INICIANTE (500 m em 3:00), INTERMEDIÁRIO (2.000 m em 12:00) e AVANÇADO (5.000 m em 30:00).

DISTÂNCIA: Supere seus limites e vá mais longe durante o treino com 7 treinos de distância. Escolha entre 500 m, 1.000 m, 2.000 m, 4.000 m, 5.000 m, 6.000 m e 10.000 m. O usuário define o nível de resistência inicial.

SOMENTE OXFORD 6

INTERVALOS DE DESEMPENHO: Treinos eficazes para perda de peso que ajudam a melhorar seu nível de condicionamento físico. Escolha entre Intervalos de velocidade e Intervalos de resistência.

INTERVALOS DE TREINAMENTO: O usuário seleciona o número de intervalos e, em seguida, os intervalos de TRABALHO e DESCANSO de tempo ou distância para criar um programa de intervalos personalizado.

QUEIMA DE GORDURA: Promove a perda de peso aumentando e diminuindo a resistência.

FREQUÊNCIA CARDÍACA ALVO: A % da Frequência Cardíaca Alvo Máxima (%THR) ajusta automaticamente a resistência para colocá-lo dentro de 5 batimentos de sua % definida da frequência cardíaca máxima. A Frequência Cardíaca Alvo (THR) ajusta automaticamente a resistência para manter sua frequência cardíaca alvo. Esses treinos exigem o uso de uma cinta de frequência cardíaca sem fio.

A primeira etapa para conhecer a intensidade certa para seu treinamento é descobrir sua frequência cardíaca máxima (FC máx. = 220 – sua idade). O método baseado na idade fornece uma previsão estatística média de sua FC máx. e é um bom método para a maioria das pessoas, especialmente aquelas que são novas no treinamento de frequência cardíaca. A maneira mais precisa e exata de determinar sua FC máx. individual é tê-la clinicamente testada por um cardiologista ou fisiologista do exercício por meio de um teste de estresse máximo. Se você tiver mais de 40 anos, estiver acima do peso, estiver sedentário há vários anos ou tiver um histórico de doença cardíaca em sua família, o teste clínico é recomendado. Este gráfico fornece exemplos da faixa de frequência cardíaca para uma pessoa de 30 anos se exercitando em 5 zonas de frequência cardíaca diferentes. Por exemplo, a FC máx. de uma pessoa de 30 anos é 220 – 30 = 190 bpm e 90% da FC máx. é 190 × 0,9 = 171 bpm.

Zona de frequência cardíaca alvo	Duração do treino	Exemplo de zona de THR (idade 30)	Sua zona de THR	Recomendado para
MUITO DIFÍCIL 90 – 100%	< 5 min	171 – 190 BPM		Pessoas em forma e para treinamento atlético
DIFÍCIL 80 – 90%	2 – 10 min	152 – 171 BPM		Treinos mais curtos
MODERADO 70 – 80%	10 – 40 min	133 – 152 BPM		Treinos moderadamente longos
LEVE 60 – 70%	40 – 80 min	114 – 133 BPM		Exercícios mais longos e repetidos com frequência
MUITO LEVE 50 – 60%	20 – 40 min	104 – 114 BPM		Controle de peso e recuperação ativa

Observações sobre a frequência cardíaca alvo:

• O aquecimento e o resfriamento duram 4 minutos cada.
• Após 4 minutos, a resistência será ajustada automaticamente para aproximá-lo da frequência cardíaca especificada.
• Se nenhuma frequência cardíaca for detectada ou o sinal for perdido, a resistência permanecerá no mesmo nível por 60 segundos e, em seguida, começará a diminuir 1 nível de resistência a cada 10 segundos até que a resistência mínima seja atingida.
• Se sua frequência cardíaca estiver 25 batimentos acima de sua zona alvo, o programa será desligado.

SOLUÇÃO DE PROBLEMAS

PERGUNTAS COMUNS SOBRE O PRODUTO

OS SONS QUE MEU REMO FAZ SÃO NORMAIS?
Nossos remos são alguns dos mais silenciosos disponíveis porque usam acionamentos por correia e resistência magnética sem atrito. Usamos rolamentos e correias da mais alta qualidade para minimizar o ruído. No entanto, como o próprio sistema de resistência é tão silencioso, você ocasionalmente ouvirá outros leves ruídos mecânicos. Ao contrário das tecnologias mais antigas e barulhentas, não há ventiladores, correias de fricção ou ruídos de alternador para mascarar esses sons em nossos remos. Esses ruídos mecânicos, que podem ou não ser intermitentes, são normais e são causados ​​pela transferência de quantidades significativas de energia para um volante girando rapidamente. Todos os rolamentos, correias e outras peças giratórias gerarão algum ruído que será transmitido pela carcaça e pela estrutura. Também é normal que esses sons mudem ligeiramente durante um treino e com o tempo devido à expansão térmica das peças.

POR QUE O REMO QUE RECEBI É MAIS BARULHENTO DO QUE O DA LOJA?
Todos os produtos de fitness parecem mais silenciosos em um grande showroom de loja porque geralmente há mais ruído de fundo do que em sua casa. Além disso, haverá menos reverberação em um piso de concreto acarpetado do que em um piso de revestimento de madeira. Às vezes, um tapete de borracha pesado ajudará a reduzir a reverberação no chão. Se um produto de fitness for colocado perto de uma parede, haverá mais ruído refletido.

QUANTO TEMPO DURARÁ A CORREIA DE TRANSMISSÃO?
A modelagem computacional que fizemos indicou virtualmente milhares de horas sem manutenção. As correias agora são comumente usadas em aplicações muito mais exigentes, como acionamentos de motocicletas.

POSSO MOVER O REMO FACILMENTE DEPOIS DE MONTADO?
Seu remo tem um par de rodas de transporte embutidas no tubo estabilizador frontal. Siga a seção MOVENDO O REMO para transportar seu remo. É importante que você coloque seu remo em uma sala confortável e convidativa. Seu remo foi projetado para usar o mínimo de espaço no chão. Muitas pessoas colocarão seus remos de frente para a TV ou uma janela panorâmica. Se possível, evite colocar seu remo em um porão inacabado. Para tornar o exercício uma atividade diária desejável para você, o remo deve estar em um ambiente confortável.

PRECISA DE AJUDA?

Se esta seção de solução de problemas não resolver o problema, interrompa o uso e desligue a energia.

Consulte as informações de contato no CARTÃO DE INFORMAÇÕES para obter assistência.

As seguintes informações podem ser solicitadas quando você ligar. Tenha esses itens prontamente disponíveis:

• Nome do modelo
• Número de série
• Comprovante de compra (recibo ou extrato de cartão de crédito)

Algumas perguntas comuns de solução de problemas que podem ser feitas são:

• Há quanto tempo esse problema ocorre?
• Esse problema ocorre a cada uso? Com todos os usuários?
• Se você estiver ouvindo um ruído, ele vem da frente ou de trás? Que tipo de ruído é (batida, rangido, guincho, chilreado, etc.)?
• A máquina foi mantida de acordo com a programação de MANUTENÇÃO?

Responder a essas e outras perguntas dará aos técnicos a capacidade de enviar as peças de reposição adequadas e o serviço necessário para que você e seu elíptico voltem a funcionar!

Você pode encontrar mais sugestões de solução de problemas na seção de suporte ao cliente do nosso site.

PROBLEMA: O console não acende.

(Oxford 6) SOLUÇÃO:

• A tomada na qual a máquina está conectada está funcional. Verifique se o disjuntor não disparou.
• O cabo de alimentação correto está sendo usado. Use apenas o cabo de alimentação incluído. Teste a tensão no cabo de alimentação para verificar se ele fornece a tensão de saída especificada da etiqueta.
• O cabo de alimentação não está preso ou danificado e está devidamente conectado à tomada E à máquina.
• Desconecte o cabo de alimentação. Remova o console e verifique se todas as conexões ao console estão seguras e não danificadas ou presas. Desconecte e reconecte o cabo do console.

(Oxford 3) SOLUÇÃO:

• Troque as pilhas do console.

PROBLEMA: O console acende, mas a Distância/Watts/RPMs não contam.

SOLUÇÃO:

• Desconecte o cabo de alimentação. Remova o console e verifique se todas as conexões ao console estão seguras e não danificadas ou presas. Desconecte e reconecte o cabo do console.
• Se fazer o acima não resolver o problema, o sensor de velocidade e/ou o ímã podem ter se soltado ou danificado.

PROBLEMA: Os níveis de resistência parecem estar incorretos, parecendo muito difíceis ou muito fáceis.

(Oxford 6) SOLUÇÃO:

• O cabo de alimentação correto está sendo usado. Use apenas o cabo de alimentação fornecido.
• Redefina o console e permita que a resistência volte à posição padrão. Reinicie e tente novamente os níveis de resistência.

(Oxford 3) SOLUÇÃO:

• Certifique-se de que a resistência esteja definida como 1.

PROBLEMA: As rodas do rolo parecem estar deixando partículas nos trilhos guia.

SOLUÇÃO:

• Isso é considerado desgaste normal das rodas do assento. Para remover, basta limpar as rodas do rolo e o trilho com um pano úmido.

PROBLEMA: O remo faz um ruído de rangido ou chilreado.

SOLUÇÃO: Verifique o seguinte:

• O remo está em uma superfície nivelada.
• Afrouxe todos os parafusos fixados durante o processo de montagem, engraxe as juntas, engraxe as roscas e aperte novamente. Se os parafusos se soltarem, aplique trava-roscas azul e aperte novamente.
• Aplique graxa à base de lítio na superfície superior dos trilhos guia.

MANUTENÇÃO

QUE TIPO DE MANUTENÇÃO DE ROTINA É NECESSÁRIO?
É necessária limpeza e manutenção mínima. A adesão a esta programação prolongará a vida útil da sua máquina.

COMO LIMPO MINHA MÁQUINA?
Limpe apenas com limpadores de água e sabão. Nunca use solventes em peças de plástico. A limpeza de sua máquina e seu ambiente operacional manterá os problemas de manutenção e as chamadas de serviço ao mínimo. Por esta razão, recomenda-se que a seguinte programação de manutenção preventiva seja seguida.

Para remover a energia do Oxford 6, o cabo de alimentação deve ser desconectado da tomada de parede.

PROGRAMAÇÃO DE MANUTENÇÃO

AÇÃO	FREQUÊNCIA
Limpe a máquina: Oxford 6: Desconecte o cabo de alimentação da tomada de parede. Limpe toda a máquina com água e sabão neutro aplicado em um pano macio. Nunca use solventes, pois podem causar danos à máquina. Nunca borrife o limpador diretamente na máquina ou no console. Oxford 6: Inspecione o cabo de alimentação. Se o cabo de alimentação estiver danificado, consulte as informações de contato na contracapa do CARTÃO DE INFORMAÇÕES para obter assistência. Oxford 6: Certifique-se de que o cabo de alimentação não esteja embaixo da máquina ou em qualquer outra área onde possa ficar preso ou cortado durante o armazenamento ou uso. Se alguma etiqueta estiver danificada ou ilegível, consulte as informações de contato no CARTÃO DE INFORMAÇÕES para substituição.	DIARIAMENTE
Limpe embaixo da máquina: Mova a máquina para um local remoto. Limpe ou aspire quaisquer partículas de poeira ou outros objetos que possam ter se acumulado embaixo da máquina. Retorne a máquina à sua posição anterior.	SEMANALMENTE
Inspecione e aperte todos os parafusos de montagem e pedais da máquina. Limpe qualquer detrito do trilho do assento.	MENSALMENTE

Referências

• http://www.viafitness.com

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Horizon Fitness OXFORD 3, OXFORD 6 - Manual do Remo

Idiomas disponíveis
