CFH LM 3000, 52170 - Ръководство за поялна лампа

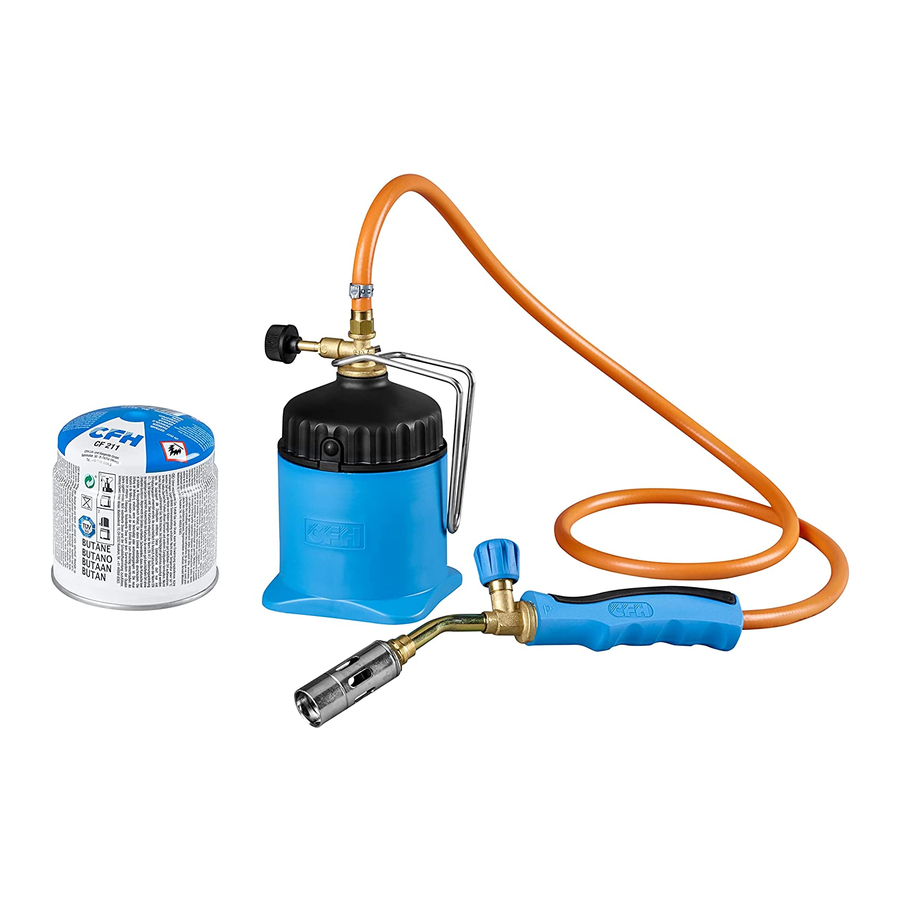

Компоненти

Устройството се състои от:
1 × дръжка с горелка (№ 1-3)
1 × горна част на поялната лампа (№ 5)
2 × CFH бутанови контейнери CF211 (№ 6)
1 × долна част (№ 7)
1 Ръководство за потребителя

Моля, проверете дали артикулът е пълен.

Монтажът и настройките, направени от производителя, никога не трябва да се променят. Опасно е да променяте структурата на устройството по своя преценка, да премахвате части или да използвате части, които не са одобрени от производителя.

Това устройство трябва да се използва само с CF211 бутанови контейнери от CFH. Тези стандартни патрони се намират лесно в магазин "Направи си сам". Може да бъде опасно, ако се опитате да свържете други видове газови патрони или газови контейнери. Смесването на устройства и патрони от различни производители също може да доведе до сериозни инциденти и щети! CFH ще се откаже от всички гаранционни претенции за щети, причинени при използване на патрони на трети страни. Никога не свързвайте газов контейнер (патрон 190 g), без първо да прочетете инструкциите, изброени на него.

Използвайте устройството само в добре проветриви помещения.

Инструкции за безопасност

Моля, прочетете внимателно тези инструкции за употреба, преди да прикрепите газовия патрон и първо се запознайте с устройството. Съхранявайте инструкциите на безопасно място за бъдещи справки, ако е необходимо.

Не използвайте устройството за запалване на барбекю на дървени въглища, тъй като топлината, отразена от светещите въглища, може да деформира пластмасовата част – риск от нараняване!

• Свържете контейнера в добре проветрива среда, която е свободна от пламъци или източници на запалване, като открити пламъци, електрически уреди за готвене и далеч от други хора.
• Дръжте далеч от топлина/искри/открити пламъци/горещи повърхности. Не пушете.
• Не пушете, когато сменяте газовия патрон.
• Винаги проверявайте дали уплътненията (между устройството и газовия контейнер или газовата бутилка) са поставени и дали са в добро състояние, преди да свържете газовия контейнер или газовата бутилка (вижте чертеж IV, № 8 – Визуална проверка).
• Не използвайте устройство с повредено или износено уплътнение.
• Не използвайте течащо или повредено устройство или устройство, което не работи правилно.
• Патроните не трябва да се сменят, ако не сте сигурни дали са напълно празни.
  Спазвайте инструкциите за безопасност, изброени на патрона.
• Дръжте устройството далеч от деца.
• Устройството не трябва да се използва от деца.
• Не разклащайте устройството преди запалване или по време на работа, тъй като това може да спре течния газ да тече в горелката. Това може също да причини проблеми със запалването и дефекти в свойствата на горене на устройството (напр. неконтролируем, червеникав пламък). Ако това се случи, подаването на газ трябва да бъде спряно незабавно чрез завъртане на копчетата на газовия регулатор (№ 3 и 4) в посока (-). Тогава повече неконтролиран газ не може да излезе. Устройството ще бъде готово за употреба отново след 2 – 3 минути.
• Смяната на патрон винаги трябва да се извършва на открито и далеч от всякакви възможни източници на запалване, като открити пламъци, електрически котлони и т.н., и далеч от други хора и животни. Винаги изключвайте копчетата на газовия регулатор (№ 3 и 4), преди да смените контейнера.
• Патроните са патрони за еднократна употреба. Пълненето не е разрешено, тъй като включва непосредствени опасности.
• Не работете на закрито. Трябва да има достатъчна вентилация, за да се осигури подаването на въздух за горене. Работете на чисто работно място, далеч от горими материали или мазни материали. Уверете се, че никога не вдишвате газове за запояване или заваряване. Носете защитно облекло без мазнини. Носете очила.
• Много високи температури се достигат около горелката на устройството по време на нормална работа.
•
  Не поставяйте запалената горелка. Не оставяйте машината без надзор, докато работи. Имайте предвид, че патронът може да се затопли или дори да се нагрее.
•
  достъпните части могат да се нагорещят много. Дръжте бебетата далеч от устройството. Избягвайте да докосвате горелката, докато е гореща. Когато устройството не се използва, съхранявайте го защитено от прах и влага.
• Изключете незабавно копчетата на газовия регулатор (№ 3 и 4), ако пламъкът бъде изгасен от порив на вятъра, така че да не излиза повече газ.
• Никога не използвайте устройството близо до запалими материали или чувствителни към топлина продукти. Поддържайте разстояние най-малко 50 cm от съседни повърхности (стена, таван). На по-къси разстояния винаги трябва да използвате подходяща подложка за защита от пламък, за да намалите риска от пожар (предлага се в много магазини "Направи си сам").
• Никога не оставяйте устройството без надзор по време на работа. Внимавайте за натрупване на топлина! Носете подходящи работни ръкавици и не вдишвайте токсични изпарения.
• Никога не изваждайте CFH бутанов контейнер, ако е пълен или дори частично пълен, тъй като това е опасно! Риск от наранявания!
• Поставете уреда върху хоризонтална, стабилна и нехлъзгава повърхност.
• Устройството трябва да се използва само в добре проветриво помещение. Националните стандарти се прилагат за:
  • подаване на въздух за горене
  • предотвратяване на натрупването на опасни количества неизгорял газ.
• Устройството никога не трябва да се използва в близост до източници на топлина, пламъци или искри, натрупвания на прах или запалими вещества. Устройството трябва да се използва само на безопасно разстояние от запалими материали – поддържайте безопасно разстояние най-малко 0,5 m от всички предмети, както и разстояние най-малко 1 m от всички предмети над устройството.
• Газовият контейнер трябва да се смени в добре проветриво помещение, за предпочитане на открито и далеч от всякакви източници на запалване, като открити пламъци, пилотни светлини, електрически уреди за готвене и далеч от други хора.

Обяснения на предупредителните символи

Копчета на газовия регулатор (№ 3 и 4) в посоки (+) и (-)
Затваряне на копчето на газовия регулатор = завъртете копчето на газовия регулатор на OFF (изключено) в посока (-).

Тест за течове

Проверявайте плътността на вашето устройство само на открито. Проверете дали свързващото уплътнение и патронът са плътно свързани. Направете това, като потопите устройството до яката на винтовата връзка между горелката и горната част на контейнера (вижте чертеж V) в резервоар, пълен с вода, за най-малко 60 секунди (леките наклонени движения ще позволят на излишния въздух в кухините да излезе). Устройството тече, ако видите мехурчета. Никога не използвайте устройство с повредени или износени уплътнения. Не използвайте течащо или повредено устройство или устройство, което не работи правилно. Ако газ изтича от вашето устройство (можете да помиришете газ), извадете го незабавно на място с добра циркулация на въздуха без запалими източници, където можете да потърсите теча и да го отстраните. Плътността на вашето устройство трябва да се проверява само на открито. Никога не използвайте пламък, за да се опитате да откриете теч, винаги използвайте сапунена вода!

Мерки, които трябва да се предприемат преди свързване на газовия контейнер

Уверете се, че всички приставки и други връзки са правилно свързани и нищо не е повредено. Проверете газопроводимите части за повреди. Никога не използвайте устройство, което показва признаци на повреда. Винаги изключвайте копчетата на газовия регулатор (№ 3 и 4) на устройството, преди да свържете контейнер. Винаги проверявайте уплътнението, преди да свържете нов газов контейнер. Винаги се уверявайте, че има черно гумено уплътнение около пробиващия щифт в горната част на поялната лампа (чертеж IV, № 8) и че е в добро състояние (визуална проверка). Ако това е повредено или липсва, устройството не може да работи. Резервните уплътнения трябва да се монтират само от оторизирани дилъри. Никога не се намесвайте в устройството! Много е важно винаги, преди да запалите пламъка на горелката, да се уверите, че всички части са плътно свързани.

Монтиране и смяна на CFH бутанов патрон

Когато поставяте патрона, винаги се уверявайте, че както копчето на газовия регулатор (№ 4) за изпускателния клапан на горната част (№ 5), така и това на дръжката (№ 3) са затворени, преди да завиете горната и долната част заедно (№ 5 и 7). Отвийте долната част (№ 7) и след това поставете контейнера (№ 6) в контейнера за контейнери (№ 7). В същото време трябва да проверите дали черното гумено уплътнение (№ 8) е на мястото си в горната част (№ 5) отвътре около пробиващия щифт и че е в добро състояние. Устройството не трябва да се използва, ако уплътнението липсва. Попитайте вашия дилър или CFH за оригинални гумени уплътнения. Уверете се, че държите устройството вертикално, че го завивате бързо и че резбите не са кръстосани. Тест за течове трябва да се извърши след всеки монтаж и всеки път, когато сменяте патрона (вижте раздел 3). Уверете се, че патронът е празен, преди да го смените (разклатете го, за да чуете дали течността се плиска). Проверете дали горелките са изгаснали, преди да разхлабите газовия патрон или газовата бутилка. Проверете уплътненията, преди да свържете нов газов патрон или газова бутилка към устройството. Развийте долната част (№ 7) от горната част (№ 5), като я завъртите обратно на часовниковата стрелка. Винаги сменяйте газовия контейнер или газовата бутилка на открито и далеч от други хора. Дръжте контейнера и устройството далеч от слънчева светлина (излагане на топлина). Не използвайте при температури над 50°C.

Как да работите с устройството

След като сте поставили контейнера, трябва да отворите копчето на газовия регулатор (№ 4) на горната част (№ 5). След това отворете копчето на газовия регулатор (№ 3) на дръжката (№ 2) с около половин оборот и запалете газовия пламък на върха на горелката (№ 1). Дръжте устройството така, че да не е наклонено, за да сте сигурни, че газът няма да потече в маркуча по време на течната фаза. Предотвратете усукването на газовия маркуч. Долната част на газовия контейнер под налягане може да се използва и като контактна повърхност на устройството.

Регулиране на пламъка

Използвайте копчетата на газовия регулатор (№ 3 и 4), за да регулирате пламъка, като ги завъртите в посоки "+" или "-".

Изключване на устройството

Подаването на газ ще бъде спряно, ако завъртите копчето на газовия регулатор (№ 4) на горната част (№ 5) надясно (по посока на часовниковата стрелка). Количеството газ, останало в маркуча, ще изгори също така има оригинални резервни части или да накарате сервиза на CFH да ги извърши. Не променяйте устройството по никакъв начин. Ако устройството е повредено или трябва да бъде върнато на производителя или в сервизен център, моля, свържете се с магазина, от който сте закупили устройството, или с производителя.

Почистване на устройството

За да почистите устройството, изчакайте, докато горелката се охлади, и използвайте суха кърпа. Не използвайте почистващ препарат, тъй като той може да запуши отворите на горелката и газовата дюза.

Инструкции за околната среда

Газовото пълнене се състои от екологично чист LPG (пропан-бутан) и не представлява опасност за околната среда или озоновия слой. Следвайте разпоредбите за течен газ.

Инструкции за изхвърляне:

Изхвърляне на патрони: Изпразнените газови контейнери могат да бъдат транспортирани до пункт за събиране на двойна система. Кутиите, които не са напълно празни, трябва да бъдат транспортирани до събиране на отпадъци.
Изхвърляне на устройството: Устройството е направено от рециклируеми материали. За да изхвърлите или рециклирате това устройство, моля, свържете се с местен офис за рециклиране или компания за изхвърляне на отпадъци.

Гаранция

Винаги съхранявайте оригиналната разписка на безопасно място. Този документ е необходим като доказателство за покупка. Свържете се с нас по имейл на: info@cfh-gmbh.de, ако имате гаранционна претенция. Ние ще се свържем с вас незабавно.

Технически спецификации

Данните за производителността, посочени в ръководството за потребителя, се отнасят за случаите, когато устройството се използва с CFH бутанов патрон № 52149 при температура на околната среда от прибл. 20°C и време на горене 15 минути с напълно отворено копче на газовия регулатор.

Температурата на околния въздух ще има значителен ефект върху мощността на устройството. Като цяло, важи следното: производителността се разсейва в студена среда.

Прикрепване към вашето работно облекло

Прикрепване на скобата (чертежи II + III)
Стиснете монтажната скоба заедно, поставете полукръглия телесен контур под копчето на газовия регулатор, така че да седи на месинговата шийка на клапана, и след това спрете да стискате скобата, така че да се заключи на място. Сега можете да прикрепите устройството към вашето работно облекло.

Запазваме си правото да правим технически и визуални промени.

Тел. +49 7136 9594-0
ФАКС +49 7136 9594-44
Интернет: www.cfh-gmbh.de
Имейл: info@cfh-gmbh.de
