CFH LM 3000, 52170 - Manual de utilizare pentru lampa de lipit

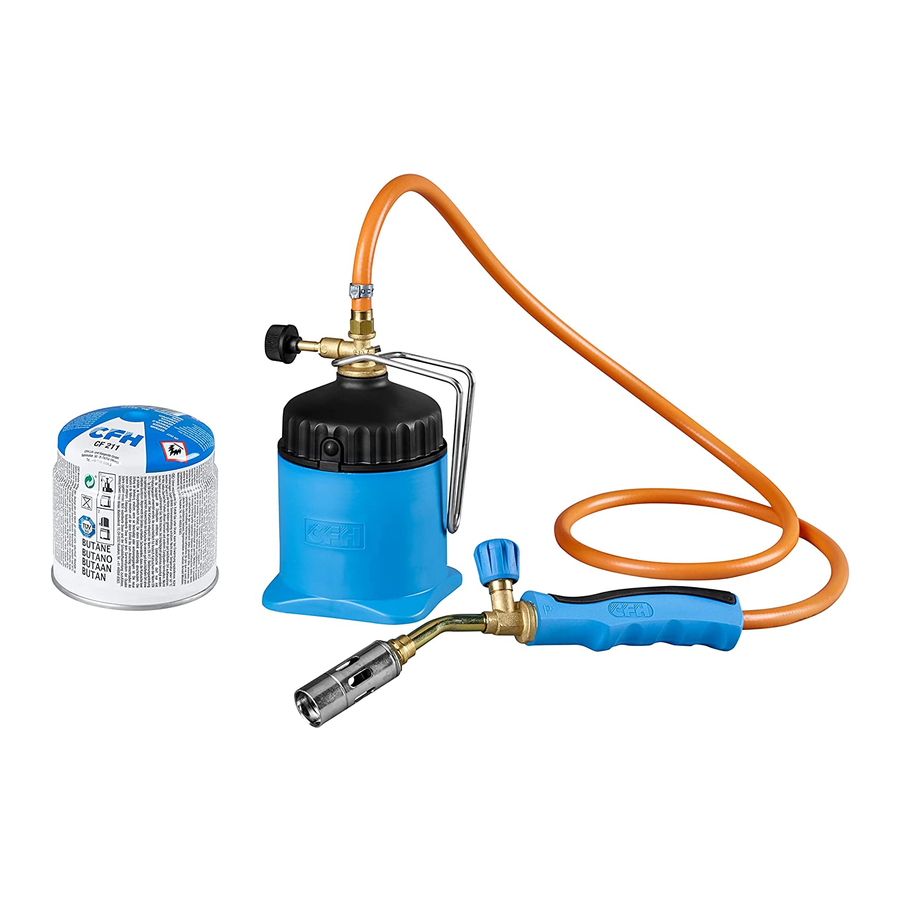

Componente

Dispozitivul este format din:
1 × mâner cu arzător (Nr. 1-3)
1 × secțiunea superioară a lămpii de lipit (Nr. 5)
2 × cartușe de butan CFH CF211 (Nr. 6)
1 × secțiunea inferioară (Nr. 7)
1 Manual de utilizare

Vă rugăm să verificați dacă articolul este complet.

Asamblarea și setările efectuate de producător nu trebuie modificate niciodată. Este periculos să schimbați structura dispozitivului pe propria răspundere, să îndepărtați piese sau să utilizați piese care nu sunt aprobate de producător.

Acest dispozitiv trebuie utilizat numai cu cartușe de butan CF211 de la CFH. Aceste cartușe standard sunt ușor de găsit într-un magazin de bricolaj. Poate fi periculos dacă încercați să conectați alte tipuri de cartușe de gaz sau butelii de gaz. Amestecarea dispozitivelor și a cartușelor de la diferiți producători poate duce, de asemenea, la accidente grave și daune! CFH va renunța la toate pretențiile de garanție pentru orice daune cauzate de utilizarea cartușelor de la terți. Nu conectați niciodată o butelie de gaz (cartuș de 190 g) fără a citi mai întâi instrucțiunile enumerate pe ea.

Utilizați dispozitivul numai în zone bine ventilate.

Instrucțiuni de siguranță

Vă rugăm să citiți cu atenție aceste instrucțiuni de utilizare înainte de a atașa cartușul de gaz și de a cunoaște mai întâi dispozitivul. Păstrați instrucțiunile într-un loc sigur pentru consultare ulterioară, dacă este necesar.

Nu utilizați dispozitivul pentru a aprinde un grătar cu cărbune, deoarece căldura reflectată de cărbunele incandescent ar putea deforma partea din plastic – risc de rănire!

• Conectați cartușul într-un mediu bine ventilat, fără flăcări sau surse de aprindere, cum ar fi flăcări deschise, aparate de gătit electrice și departe de alte persoane.
• Țineți departe de căldură/scântei/flăcări deschise/suprafețe fierbinți. Nu fumați.
• Nu fumați când schimbați cartușul de gaz.
• Verificați întotdeauna dacă garniturile (între dispozitiv și cartușul de gaz sau butelia de gaz) sunt montate și dacă sunt în stare bună înainte de a conecta cartușul de gaz sau butelia de gaz (vezi Desenul IV, nr. 8 – Inspecție vizuală).
• Nu utilizați un dispozitiv cu o garnitură deteriorată sau uzată.
• Nu utilizați un dispozitiv care curge sau este deteriorat sau un dispozitiv care nu funcționează corect.
• Cartușele nu trebuie înlocuite dacă nu sunteți sigur că sunt complet goale.
  Respectați instrucțiunile de siguranță enumerate pe cartuș.
• Nu lăsați dispozitivul la îndemâna copiilor.
• Dispozitivul nu trebuie utilizat de copii.
• Nu agitați dispozitivul înainte de aprindere sau în timpul funcționării, deoarece acest lucru ar putea împiedica gazul lichefiat să curgă în arzător. Acest lucru poate provoca, de asemenea, probleme de aprindere și defecțiuni în proprietățile de ardere ale dispozitivului (de exemplu, o flacără orbitoare roșiatică incontrolabilă). Dacă se întâmplă acest lucru, alimentarea cu gaz trebuie oprită imediat prin rotirea butoanelor de reglare a gazului (Nr. 3 și 4) în direcția (-). Atunci nu mai poate scăpa gaz necontrolat. Dispozitivul va fi din nou gata de utilizare după 2 – 3 minute.
• Înlocuirea unui cartuș trebuie făcută întotdeauna în aer liber și departe de orice surse posibile de aprindere, cum ar fi flăcări deschise, plăci electrice, etc., și departe de alte persoane și animale. Opriți întotdeauna butoanele de reglare a gazului (nr. 3 și 4) înainte de a înlocui cartușul.
• Cartușele sunt cartușe de unică folosință. Reîncărcarea nu este permisă, deoarece implică pericole iminente.
• Nu lucrați în interior. Trebuie să existe o ventilație adecvată pentru a asigura alimentarea cu aer de ardere. Lucrați într-un loc de muncă curat, departe de materiale combustibile sau materiale grase. Asigurați-vă că nu inhalați niciodată gaze de lipit sau de sudură. Purtați îmbrăcăminte de protecție fără grăsimi. Purtați ochelari de protecție.
• Temperaturi foarte ridicate sunt atinse în jurul arzătorului dispozitivului în timpul funcționării normale.
•
  Nu puneți jos arzătorul aprins. Nu lăsați mașina nesupravegheată în timp ce funcționează. Fiți conștienți de faptul că cartușul s-ar putea încălzi sau chiar se poate înfierbânta.
•
  părțile accesibile se pot înfierbânta foarte tare. Țineți sugarii departe de dispozitiv. Evitați să atingeți arzătorul în timp ce este fierbinte. Când dispozitivul nu este utilizat, depozitați-l protejat de praf și umiditate.
• Opriți imediat butoanele de reglare a gazului (nr. 3 și 4) dacă flacăra este stinsă de o rafală de vânt, astfel încât să nu mai poată scăpa gaz.
• Nu utilizați niciodată dispozitivul lângă materiale inflamabile sau produse sensibile la căldură. Păstrați o distanță de cel puțin 50 cm față de suprafețele adiacente (perete, tavan). La distanțe mai mici, trebuie să utilizați întotdeauna o folie de protecție împotriva flăcărilor adecvată pentru a reduce riscul de incendiu (disponibilă în multe magazine de bricolaj).
• Nu lăsați niciodată dispozitivul nesupravegheat în timpul funcționării. Atenție la acumularea de căldură! Purtați mănuși de lucru adecvate și nu inhalați fumuri toxice.
• Nu scoateți niciodată un cartuș de butan CFH dacă este plin sau chiar parțial plin, deoarece acest lucru este periculos! Risc de răniri!
• Așezați unitatea pe o suprafață orizontală, stabilă și antiderapantă.
• Dispozitivul trebuie utilizat numai într-o zonă bine ventilată. Standardele naționale se aplică la:
  • alimentarea cu aer de ardere
  • prevenirea acumulării de cantități periculoase de gaz nears.
• Dispozitivul nu trebuie utilizat niciodată în apropierea surselor de căldură, a flăcărilor sau a scânteilor, a acumulărilor de praf sau a substanțelor inflamabile. Dispozitivul trebuie utilizat numai la o distanță sigură de materialele inflamabile – păstrați o distanță sigură de cel puțin 0,5 m față de toate obiectele, precum și o distanță de cel puțin 1 m față de orice obiecte deasupra dispozitivului.
• Cartușul de gaz trebuie înlocuit într-o zonă bine ventilată, de preferință în aer liber și departe de orice surse de aprindere, cum ar fi flăcări deschise, lumini de veghe, aparate de gătit electrice și departe de alte persoane.

Explicații ale simbolurilor de avertizare

Butoane de reglare a gazului (nr. 3 și 4) în direcțiile (+) și (-)
Închiderea butonului de reglare a gazului = rotiți butonul de reglare a gazului pe OFF (oprit) în direcția (-).

Testarea scurgerilor

Verificați etanșeitatea dispozitivului numai în aer liber. Verificați dacă garnitura de conectare și cartușul sunt conectate strâns. Faceți acest lucru scufundând dispozitivul până la gulerul conexiunii cu șurub dintre arzător și secțiunea superioară a cartușului (vezi Desenul V) într-un rezervor umplut cu apă timp de cel puțin 60 de secunde (mișcările ușoare de înclinare vor permite aerului în exces din cavități să scape). Dispozitivul curge dacă puteți vedea bule. Nu utilizați niciodată un dispozitiv cu garnituri deteriorate sau uzate. Nu utilizați un dispozitiv care curge sau este deteriorat sau un dispozitiv care nu funcționează corect. Dacă gazul se scurge din dispozitivul dvs. (puteți mirosi gaz), scoateți-l imediat într-un loc cu o bună circulație a aerului, fără surse inflamabile, unde puteți căuta scurgerea și o puteți remedia. Etanșeitatea dispozitivului dvs. trebuie verificată numai în aer liber. Nu folosiți niciodată o flacără pentru a încerca să localizați o scurgere, folosiți întotdeauna apă cu săpun!

Măsuri care trebuie luate înainte de conectarea cartușului de gaz

Asigurați-vă că toate atașamentele și alte conexiuni sunt conectate corect și că nimic nu este deteriorat. Verificați dacă părțile care transportă gaz sunt deteriorate. Nu utilizați niciodată un dispozitiv care prezintă semne de deteriorare. Opriți întotdeauna butoanele de reglare a gazului (nr. 3 și 4) de pe dispozitiv înainte de a conecta un cartuș. Verificați întotdeauna garnitura înainte de a conecta un cartuș de gaz nou. Asigurați-vă întotdeauna că există o garnitură de cauciuc neagră în jurul știftului de perforare din secțiunea superioară a lămpii de lipit (Desenul IV, nr. 8) și că este în stare bună (inspecție vizuală). Dacă este deteriorată sau lipsește, dispozitivul nu poate fi utilizat. Garniturile de înlocuire trebuie montate numai de dealeri autorizați. Nu umblați niciodată la dispozitiv! Este foarte important ca întotdeauna înainte de a aprinde flacăra pe arzător, să vă asigurați că toate părțile sunt conectate strâns.

Montarea și înlocuirea unui cartuș de butan CFH

Când introduceți cartușul, asigurați-vă întotdeauna că atât butonul de reglare a gazului (nr. 4) pentru supapa de extracție de pe secțiunea superioară (nr. 5), cât și cel de pe mâner (nr. 3) sunt ambele închise înainte de a înșuruba secțiunile superioare și inferioare împreună (nr. 5 și 7). Deșurubați secțiunea inferioară (nr. 7), apoi introduceți cartușul (nr. 6) în recipientul cartușului (nr. 7). În același timp, trebuie să verificați dacă garnitura de cauciuc neagră (nr. 8) este la locul ei în secțiunea superioară (nr. 5) pe interior în jurul știftului de perforare și că este în stare bună. Dispozitivul nu trebuie utilizat dacă garnitura lipsește. Adresați-vă dealerului dvs. sau CFH pentru garnituri de cauciuc originale. Asigurați-vă că țineți dispozitivul vertical, că îl înșurubați repede și că filetele nu sunt încrucișate. Un test de scurgere trebuie efectuat după fiecare asamblare și de fiecare dată când schimbați cartușul (vezi Secțiunea 3). Asigurați-vă că cartușul este gol înainte de a-l schimba (agitați-l pentru a auzi dacă lichidul se clatină). Verificați dacă arzătoarele s-au stins înainte de a slăbi cartușul de gaz sau butelia de gaz. Verificați garniturile înainte de a conecta un cartuș de gaz nou sau o butelie de gaz la dispozitiv. Deșurubați secțiunea inferioară (Nr. 7) de secțiunea superioară (Nr. 5) rotind-o în sens invers acelor de ceasornic. Schimbați întotdeauna cartușul de gaz sau butelia de gaz în aer liber și departe de alte persoane. Țineți cartușul și dispozitivul ferite de lumina soarelui (expunere la căldură). Nu utilizați la temperaturi peste 50°C.

Cum se utilizează dispozitivul

După ce ați introdus cartușul, ar trebui să deschideți apoi butonul de reglare a gazului (nr. 4) de pe secțiunea superioară (nr. 5). Apoi deschideți butonul de reglare a gazului (nr. 3) de pe mâner (nr. 2) cu aproximativ o jumătate de rotație și aprindeți flacăra de gaz la vârful arzătorului (nr. 1). Țineți dispozitivul astfel încât să nu fie înclinat pentru a vă asigura că gazul nu va curge în furtun în timpul fazei lichide. Împiedicați răsucirea furtunului de gaz. Secțiunea inferioară a cartușului de gaz sub presiune poate fi, de asemenea, utilizată ca suprafață de contact a dispozitivului.

Reglarea flăcării

Utilizați butoanele de reglare a gazului (nr. 3 și 4) pentru a regla flacăra rotindu-le în direcțiile "+" sau "-".

Oprirea dispozitivului

Alimentarea cu gaz va fi oprită dacă rotiți butonul de reglare a gazului (nr. 4) de pe secțiunea superioară (nr. 5) spre dreapta (în sensul acelor de ceasornic). Cantitatea de gaz rămasă în furtun se va arde, de asemenea, are piese de schimb originale sau solicitați serviciului clienți CFH să le efectueze. Nu modificați dispozitivul în niciun fel. Dacă dispozitivul este deteriorat sau trebuie returnat producătorului sau unui centru de service, vă rugăm să contactați magazinul de unde ați achiziționat dispozitivul sau producătorul.

Curățarea dispozitivului

Pentru a curăța dispozitivul, așteptați până când arzătorul s-a răcit și utilizați o cârpă uscată. Nu utilizați un agent de curățare, deoarece ar putea înfunda găurile arzătorului și duza de gaz.

Instrucțiuni de mediu

Umplerea cu gaz constă din GPL ecologic și nu prezintă niciun pericol pentru mediu sau stratul de ozon. Urmați reglementările pentru gazul lichefiat.

Instrucțiuni de eliminare:

Eliminarea cartușului: Cartușele de gaz golite pot fi transportate la un punct de colectare cu sistem dual. Cutii care nu sunt complet goale trebuie transportate la colectarea deșeurilor.
Eliminarea dispozitivului: Dispozitivul este fabricat din materiale reciclabile. Pentru a elimina sau a recicla acest dispozitiv, vă rugăm să contactați un birou local de reciclare sau o companie de eliminare a deșeurilor.

Garanție

Păstrați întotdeauna chitanța originală într-un loc sigur. Acest document este necesar ca dovadă a achiziției. Contactați-ne prin e-mail la: info@cfh-gmbh.de dacă aveți o cerere de garanție. Vă vom contacta imediat.

Specificații tehnice

Datele de performanță menționate în manualul de utilizare se referă la momentul în care dispozitivul este utilizat cu un cartuș de butan CFH nr. 52149 la o temperatură ambientală de aproximativ 20°C și un timp de ardere de 15 minute cu butonul de reglare a gazului complet deschis.

Temperatura aerului ambiental va avea un efect semnificativ asupra puterii dispozitivului. În general, se aplică următoarele: performanța se disipează în medii reci.

Atașarea la hainele de lucru

Atașarea suportului (Desenele II + III)
Strângeți suportul de montare, plasați bucla de sârmă semicirculară sub butonul de reglare a gazului, astfel încât să se așeze pe gâtul supapei de alamă, apoi opriți strângerea suportului, astfel încât să se blocheze la locul său. Acum puteți atașa dispozitivul la hainele de lucru.

Ne rezervăm dreptul de a face modificări tehnice și vizuale.

Tel. +49 7136 9594-0
FAX +49 7136 9594-44
Internet: www.cfh-gmbh.de
E-Mail: info@cfh-gmbh.de
