CFH LM 3000, 52170 - Lehimleme Lambası Kullanım Kılavuzu

İçerikler

1 Bileşenler
2 Güvenlik talimatları
3 Uyarı sembolü açıklamaları
4 Sızıntı Testi
5 Gaz tüpünü bağlamadan önce alınacak önlemler
6 Bir CFH bütan kartuşunun takılması ve değiştirilmesi
7 Cihaz nasıl çalıştırılır
8 Alev ayarı
9 Cihazı kapatma
10 Cihazı temizleme
11 Çevre talimatları
12 İmha talimatları
13 Garanti
14 Teknik özellikler
15 Çalışma kıyafetlerinize takma
16 Referanslar
17 Kılavuzu indir
18 Diğer Dillerde

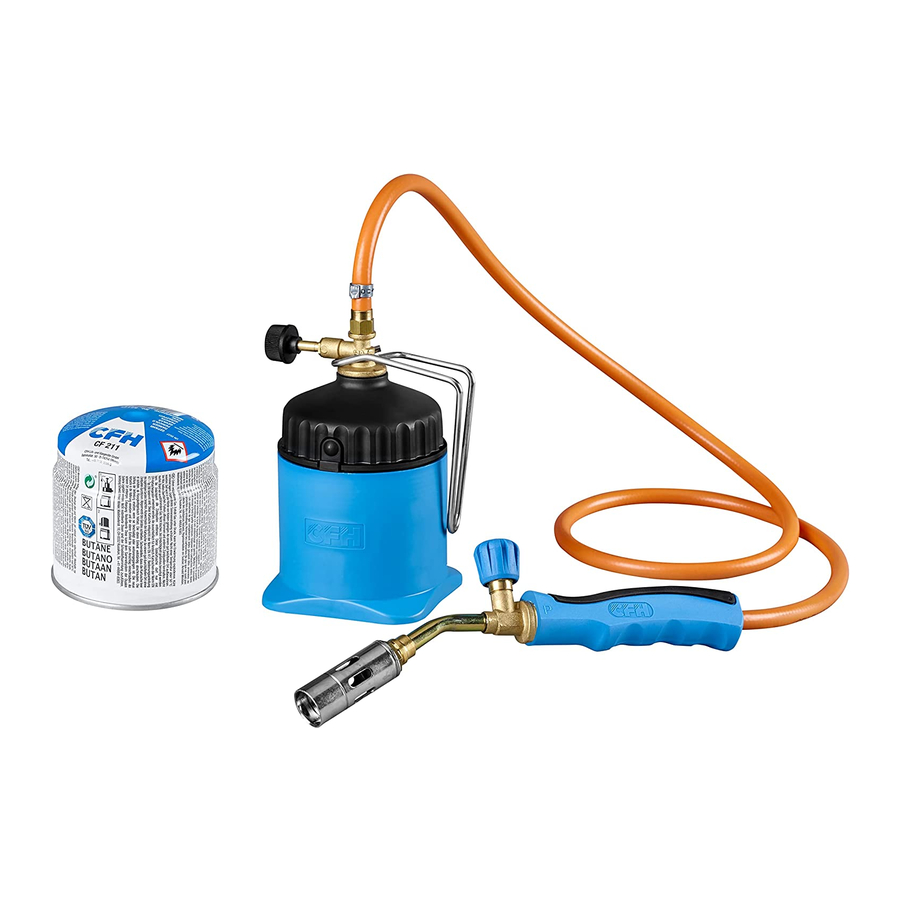

Bileşenler

Cihaz şunlardan oluşur:
1 × brülörlü tutamak (No. 1-3)
1 × üst lehimleme lambası bölümü (No. 5)
2 × CFH bütan tüpleri CF211 (No. 6)
1 × alt bölüm (No. 7)
1 Kullanım kılavuzu

Lütfen makalenin eksiksiz olup olmadığını kontrol edin.

Üretici tarafından yapılan montaj ve ayarlar asla değiştirilmemelidir. Cihazın yapısını kendi yetkinizle değiştirmek, parçaları çıkarmak veya üretici tarafından onaylanmayan parçaları kullanmak tehlikelidir.

Bu cihaz yalnızca CFH'den CF211 bütan tüpleriyle kullanılmalıdır. Bu standart kartuşları bir DIY mağazasında bulmak kolaydır. Diğer gaz kartuşu veya gaz tüpü türlerini bağlamaya çalışırsanız tehlikeli olabilir. Farklı üreticilerin cihazlarını ve kartuşlarını karıştırmak da ciddi kazalara ve hasara neden olabilir! CFH, üçüncü taraf kartuşları kullanıldığında meydana gelen herhangi bir hasar için tüm garanti taleplerinden feragat edecektir. Üzerindeki talimatları okumadan asla bir gaz tüpü (190 g kartuş) bağlamayın.

Cihazı yalnızca iyi havalandırılan alanlarda kullanın.

Güvenlik talimatları

Lütfen gaz kartuşunu takmadan önce bu kullanım talimatlarını dikkatlice okuyun ve önce cihazı tanıyın. Gerekirse gelecekte danışmak için talimatları güvenli bir yerde saklayın.

Cihazı kömürlü barbeküyü yakmak için kullanmayın, çünkü parlayan kömürden yansıyan ısı plastik parçayı deforme edebilir - yaralanma riski!

Kartuşu, açık alevler, elektrikli pişirme cihazları gibi alev veya ateşleme kaynaklarından uzak ve diğer insanlardan uzakta, iyi havalandırılan bir ortamda bağlayın.
Isıdan/kıvılcımlardan/çıplak alevlerden/sıcak yüzeylerden uzak tutun. Sigara içmeyin.
Gaz kartuşunu değiştirirken sigara içmeyin.
Gaz kartuşunu veya gaz tüpünü bağlamadan önce contaların (cihaz ile gaz kartuşu veya gaz tüpü arasında) takılı olduğundan ve iyi durumda olduğundan her zaman emin olun (Çizim IV, no. 8 – Görsel inceleme).
Hasarlı veya yıpranmış bir contaya sahip bir cihaz kullanmayın.
Sızıntı yapan veya hasarlı bir cihaz veya düzgün çalışmayan bir cihaz kullanmayın.
Kartuşlar tamamen boş olup olmadığından emin değilseniz değiştirilmemelidir.
Kartuş üzerinde listelenen güvenlik talimatlarına uyun.
Cihazı çocukların erişemeyeceği bir yerde saklayın.
Cihaz çocuklar tarafından kullanılmamalıdır.
Cihazı ateşlemeden önce veya çalışma sırasında sallamayın, çünkü bu sıvı gazın brülöre akmasını durdurabilir. Bu aynı zamanda ateşleme sorunlarına ve cihazın yanma özelliklerinde (örneğin, kontrol edilemeyen, kırmızımsı yanan bir alev) arızalara neden olabilir. Bu olursa, gaz regülatör düğmeleri (No. 3 ve 4) (-) yönünde çevrilerek gaz beslemesi derhal kapatılmalıdır. O zaman daha fazla kontrolsüz gaz kaçamaz. Cihaz 2 – 3 dakika sonra tekrar kullanıma hazır olacaktır.
Bir kartuşun değiştirilmesi her zaman dışarıda ve açık alevler, elektrikli ocaklar vb. gibi olası ateşleme kaynaklarından uzakta ve diğer insanlardan ve hayvanlardan uzakta yapılmalıdır. Kartuşu değiştirmeden önce her zaman gaz regülatör düğmelerini (no. 3 ve 4) kapatın.
Kartuşlar tek kullanımlık kartuşlardır. Yeniden doldurmaya izin verilmez, çünkü yakın tehlikeler içerir.
Kapalı alanda çalışmayın. Yanma havası beslemesini sağlamak için yeterli havalandırma sağlanmalıdır. Yanıcı malzemelerden veya yağlı malzemelerden uzakta, temiz bir çalışma yerinde çalışın. Lehimleme veya kaynak gazlarını asla solumadığınızdan emin olun. Yağsız koruyucu giysiler giyin. Gözlük takın.
Normal çalışma sırasında cihazın brülörünün etrafında çok yüksek sıcaklıklara ulaşılır.
Yakılan brülörü yere koymayın. Makine çalışırken gözetimsiz bırakmayın. Kartuşun ısınabileceğini veya hatta ısınabileceğini unutmayın.
erişilebilir parçalar çok ısınabilir. Bebekleri cihazdan uzak tutun. Sıcakken brülöre dokunmaktan kaçının. Cihaz kullanılmadığında, tozdan ve nemden korunarak saklayın.
Alev bir rüzgar esintisiyle sönerse, daha fazla gaz kaçmaması için gaz regülatör düğmelerini (no. 3 ve 4) derhal kapatın.
Cihazı asla yanıcı malzemelerin veya ısıya duyarlı ürünlerin yakınında kullanmayın. Bitişik yüzeylerden (duvar, tavan) en az 50 cm uzakta tutun. Daha kısa mesafelerde, yangın riskini azaltmak için her zaman uygun bir alev koruma matı kullanmalısınız (birçok DIY mağazasında mevcuttur).
Çalışma sırasında cihazı asla gözetimsiz bırakmayın. Isı birikmesine dikkat edin! Uygun iş eldivenleri giyin ve toksik dumanları solumayın.
Dolu veya kısmen dolu olsa bile asla bir CFH bütan tüpünü çıkarmayın, çünkü bu tehlikelidir! Yaralanma riski!
Üniteyi yatay, sabit ve kaymaz bir yüzeye yerleştirin.
Cihaz yalnızca iyi havalandırılan bir alanda kullanılmalıdır. Ulusal standartlar şunlar için geçerlidir:
- yanma havası sağlamak
- yanmamış gazın tehlikeli miktarlarda birikmesini önlemek.
Cihaz asla ısı kaynaklarının, alevlerin veya kıvılcımların, toz birikimlerinin veya yanıcı maddelerin yakınında kullanılmamalıdır. Cihaz yalnızca yanıcı malzemelerden güvenli bir mesafede kullanılmalıdır – tüm nesnelerden en az 0,5 m ve cihazın üzerindeki herhangi bir nesneden en az 1 m güvenli bir mesafe bırakın.
Gaz tüpü, tercihen dışarıda ve çıplak alevler, pilot ışıklar, elektrikli pişirme cihazları gibi herhangi bir ateşleme kaynağından uzakta ve diğer insanlardan uzakta, iyi havalandırılan bir alanda değiştirilmelidir.

Uyarı sembolü açıklamaları

Gaz regülatör düğmeleri (no. 3 ve 4) (+) ve (-) yönlerde
Gaz regülatör düğmesini kapatmak = gaz regülatör düğmesini (-) yönünde KAPALI konumuna getirin.

Sızıntı Testi

Cihazınızın sıkılığını yalnızca açık havada kontrol edin. Bağlantı contasının ve kartuşun sıkıca bağlandığından emin olun. Bunu, cihazı brülör ile kartuşun üst bölümü arasındaki vida bağlantısının yakasına kadar (Çizim V'e bakın) en az 60 saniye boyunca suyla dolu bir tanka daldırarak yapın (hafif eğme hareketleri, boşluklardaki fazla havanın kaçmasına izin verecektir). Kabarcıklar görebiliyorsanız cihaz sızdırıyor demektir. Hasarlı veya yıpranmış contalara sahip bir cihaz asla kullanmayın. Sızıntı yapan veya hasarlı bir cihaz veya düzgün çalışmayan bir cihaz kullanmayın. Cihazınızdan gaz sızarsa (gaz kokusu alabilirsiniz), hemen yanıcı kaynakların olmadığı, iyi hava sirkülasyonuna sahip bir yere götürün, burada sızıntıyı arayabilir ve düzeltebilirsiniz. Cihazınızın sıkılığı yalnızca açık havada kontrol edilmelidir. Bir sızıntıyı bulmaya çalışmak için asla alev kullanmayın, her zaman sabunlu su kullanın!

Gaz tüpünü bağlamadan önce alınacak önlemler

Tüm eklerin ve diğer bağlantıların doğru şekilde bağlandığından ve hiçbir şeyin hasar görmediğinden emin olun. Gaz taşıyan parçaları hasar açısından kontrol edin. Hasar belirtileri gösteren bir cihazı asla kullanmayın. Bir kartuş bağlamadan önce cihaz üzerindeki gaz regülatör düğmelerini (no. 3 ve 4) her zaman kapatın. Yeni bir gaz tüpü bağlamadan önce her zaman contayı kontrol edin. Lehimleme lambasının üst bölümündeki (Çizim IV, no. 8) delici pim etrafında her zaman siyah bir lastik conta olduğundan ve iyi durumda olduğundan (görsel inceleme) emin olun. Bu hasarlı veya eksikse, cihaz çalıştırılamaz. Yedek contalar yalnızca yetkili satıcılar tarafından takılmalıdır. Cihazla asla oynamayın! Brülördeki alevi yakmadan önce her zaman tüm parçaların sıkıca bağlandığından emin olmanız çok önemlidir.

Bir CFH bütan kartuşunun takılması ve değiştirilmesi

Kartuşu takarken, üst bölümdeki (no. 5) ekstraksiyon valfi için gaz regülatör düğmesinin (no. 4) ve tutamaktaki (no. 3) her ikisinin de üst ve alt bölümleri (no. 5 ve 7) birbirine vidalamadan önce kapalı olduğundan her zaman emin olun. Alt bölümü (no. 7) sökün ve ardından kartuşu (no. 6) kartuş kabına (no. 7) yerleştirin. Aynı zamanda, siyah lastik contanın (no. 8) delici pimin etrafındaki üst bölümde (no. 5) içeride yerinde olup olmadığını ve iyi durumda olup olmadığını kontrol etmelisiniz. Conta eksikse cihaz çalıştırılmamalıdır. Satıcınızdan veya CFH'den orijinal lastik contalar isteyin. Cihazı dikey olarak tuttuğunuzdan, hızlı bir şekilde birbirine vidaladığınızdan ve dişlerin çapraz geçmediğinden emin olun. Her montajdan sonra ve her kartuş değiştirdiğinizde bir sızıntı testi yapılmalıdır (Bölüm 3'e bakın). Değiştirmeden önce kartuşun boş olduğundan emin olun (sıvının çalkalanıp çalkalanmadığını duymak için sallayın). Gaz kartuşunu veya gaz tüpünü gevşetmeden önce brülörlerin söndüğünü kontrol edin. Cihaza yeni bir gaz kartuşu veya gaz silindiri bağlamadan önce contaları kontrol edin. Alt bölümü (No. 7) saat yönünün tersine çevirerek üst bölümden (No. 5) sökün. Gaz kartuşunu veya gaz tüpünü her zaman dışarıda ve diğer insanlardan uzakta değiştirin. Kartuşu ve cihazı güneş ışığından (ısıya maruz kalmaktan) uzak tutun. 50°C'nin üzerindeki sıcaklıklarda kullanmayın.

Cihaz nasıl çalıştırılır

Kartuşu taktıktan sonra, üst bölümdeki (no. 5) gaz regülatör düğmesini (no. 4) açmalısınız. Ardından tutamaktaki (no. 2) gaz regülatör düğmesini (no. 3) yaklaşık yarım tur açın ve brülörün ucundaki (no. 1) gaz alevini yakın. Gazın sıvı fazda hortuma akmasını önlemek için cihazı eğik olmayacak şekilde tutun. Gaz hortumunun bükülmesini önleyin. Basınçlı gaz kartuşunun alt bölümü de cihazın temas yüzeyi olarak kullanılabilir.

Alev ayarı

Alevi ayarlamak için gaz regülatör düğmelerini (no. 3 ve 4) "+" veya "-" yönlerinde çevirin.

Cihazı kapatma

Üst bölümdeki (no. 5) gaz regülatör düğmesini (no. 4) sağa (saat yönünde) çevirirseniz gaz beslemesi kesilecektir. Hortumda kalan gaz miktarı da yanacaktır, ayrıca orijinal yedek parçalara sahiptir veya CFH müşteri hizmetlerinin bunları yapmasını sağlayın. Cihazı hiçbir şekilde değiştirmeyin. Cihaz hasar görürse veya üreticiye veya bir onarım servis merkezine iade edilmesi gerekirse, lütfen cihazı satın aldığınız mağazayla veya üreticiyle iletişime geçin.

Cihazı temizleme

Cihazı temizlemek için brülörün soğumasını bekleyin ve kuru bir bez kullanın. Brülörün deliklerini ve gaz nozulunu tıkayabileceği için bir temizlik maddesi kullanmayın.

Çevre talimatları

Gaz dolgusu çevre dostu LPG'den oluşur ve çevre veya ozon tabakası için tehlike oluşturmaz. Sıvı gaz yönetmeliklerine uyun.

İmha talimatları:

Kartuş imhası: Boşaltılmış gaz tüpleri, çift sistem toplama noktasına taşınabilir. Tamamen boş olmayan kutular atık toplama yerine taşınmalıdır.
Cihaz imhası: Cihaz geri dönüştürülebilir malzemelerden yapılmıştır. Bu cihazı atmak veya geri dönüştürmek için lütfen yerel bir Geri Dönüşüm Ofisi veya bir atık imha şirketi ile iletişime geçin.

Garanti

Orijinal faturayı her zaman güvenli bir yerde saklayın. Bu belge, satın alma kanıtı olarak gereklidir. Garanti talebiniz varsa, info@cfh-gmbh.de adresinden e-posta yoluyla bizimle iletişime geçin. Sizinle hemen iletişime geçeceğiz.

Teknik özellikler

Gaz türü:	Bütan
Kartuş kapasitesi:	190 g
Kategori:	doğrudan basınç
Tüketim:	Yaklaşık 250 g/sa
Güç:	Yaklaşık 3,46 kW
Brülör:	P 20
Nozul:	ø 0,40 mm

Kullanım kılavuzunda belirtilen performans verileri, cihazın yaklaşık 20°C ortam sıcaklığında ve gaz regülatör düğmesi tamamen açıkken 15 dakikalık bir yanma süresiyle CFH bütan kartuşu no. 52149 ile kullanıldığında geçerlidir.

Ortam hava sıcaklığı, cihazın gücü üzerinde önemli bir etkiye sahip olacaktır. Genel olarak, aşağıdakiler geçerlidir: performans soğuk ortamlarda azalır.

Çalışma kıyafetlerinize takma

Braketi takma (Çizimler II + III)
Montaj braketini sıkıştırın, yarım daire şeklindeki tel halkayı gaz regülatör düğmesinin altına, pirinç valf boynuna oturacak şekilde yerleştirin ve ardından braketi sıkıştırmayı bırakın, böylece yerine kilitlenir. Artık cihazı çalışma kıyafetlerinize takabilirsiniz.
