CFH LM 3000, 52170 - Panduan Lampu Solder

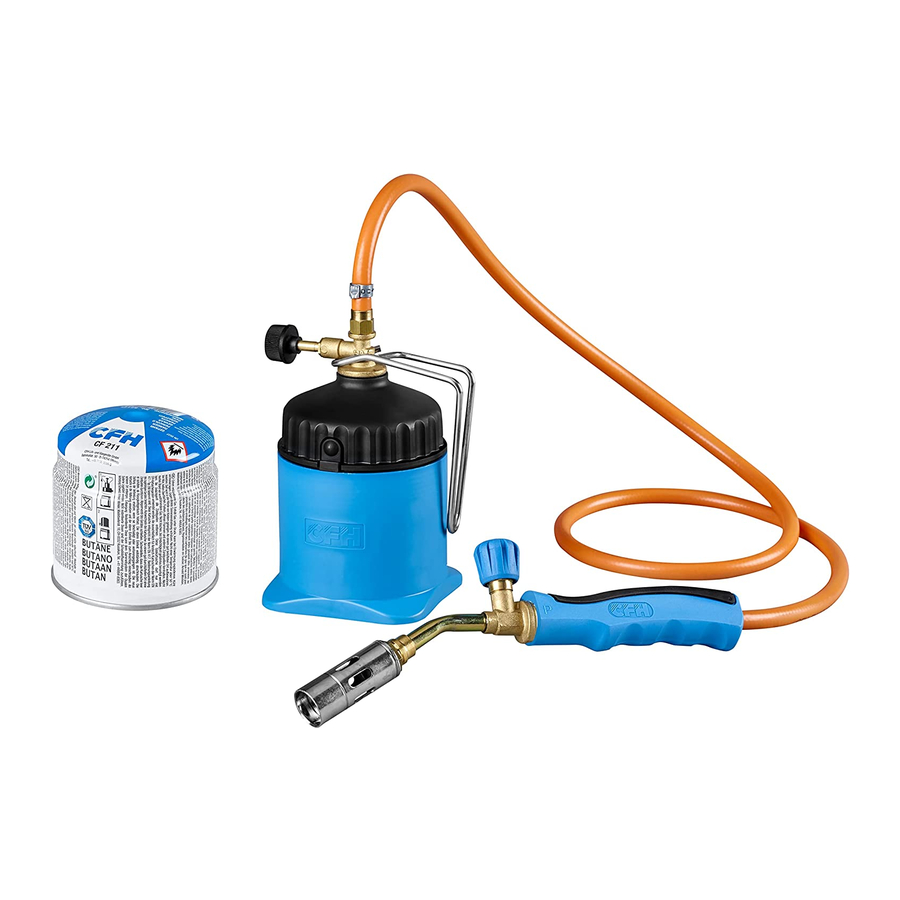

Komponen

Perangkat ini terdiri dari:
1 × gagang dengan pembakar (No. 1-3)
1 × bagian atas lampu solder (No. 5)
2 × tabung butane CFH CF211 (No. 6)
1 × bagian bawah (No. 7)
1 Panduan pengguna

Harap periksa apakah artikel tersebut lengkap.

Pemasangan dan pengaturan yang dilakukan oleh pabrikan tidak boleh diubah. Berbahaya untuk mengubah struktur perangkat atas wewenang Anda sendiri, melepas bagian-bagian atau menggunakan bagian-bagian yang tidak disetujui oleh pabrikan.

Perangkat ini hanya boleh digunakan dengan tabung butane CF211 dari CFH. Kartrid standar ini mudah ditemukan di toko DIY. Berbahaya jika Anda mencoba menghubungkan jenis kartrid gas atau tabung gas lainnya. Mencampur perangkat dan kartrid dari pabrikan yang berbeda juga dapat mengakibatkan kecelakaan dan kerusakan serius! CFH akan melepaskan semua klaim garansi atas kerusakan yang disebabkan saat menggunakan kartrid pihak ketiga. Jangan pernah menghubungkan tabung gas (kartrid 190 g) tanpa terlebih dahulu membaca petunjuk yang tercantum di dalamnya.

Gunakan perangkat hanya di area yang berventilasi baik.

Instruksi keselamatan

Harap baca petunjuk penggunaan ini dengan cermat sebelum Anda memasang kartrid gas dan mengenal perangkat terlebih dahulu. Simpan petunjuk di tempat yang aman untuk konsultasi di masa mendatang, jika diperlukan.

Jangan gunakan perangkat untuk menyalakan barbekyu arang karena panas yang dipantulkan dari arang yang menyala dapat merusak bagian plastik – risiko cedera!

• Hubungkan tabung di lingkungan yang berventilasi baik yang bebas dari api atau sumber penyulutan, seperti api terbuka, peralatan memasak listrik, dan jauh dari orang lain.
• Jauhkan dari panas/percikan api/api terbuka/permukaan panas. Jangan merokok.
• Jangan merokok saat mengganti kartrid gas.
• Selalu periksa untuk memastikan bahwa segel (antara perangkat dan tabung gas atau botol gas) terpasang, dan dalam kondisi baik sebelum Anda menghubungkan tabung gas atau botol gas (lihat Gambar IV, no. 8 – Inspeksi visual).
• Jangan gunakan perangkat dengan gasket yang rusak atau aus.
• Jangan gunakan perangkat yang bocor atau rusak atau perangkat yang tidak berfungsi dengan baik.
• Kartrid tidak boleh diganti jika Anda tidak yakin apakah kartrid tersebut benar-benar kosong.
  Patuhi instruksi keselamatan yang tercantum pada kartrid.
• Jauhkan perangkat dari jangkauan anak-anak.
• Perangkat tidak boleh digunakan oleh anak-anak.
• Jangan kocok perangkat sebelum menyalakan atau selama pengoperasian karena ini dapat menghentikan gas cair mengalir ke pembakar. Hal ini juga dapat menyebabkan masalah penyalaan dan kesalahan pada sifat pembakaran perangkat (misalnya, nyala api merah yang tidak terkendali). Jika ini terjadi, maka suplai gas harus segera dimatikan dengan memutar kenop pengatur gas (No. 3 dan 4) ke arah (-). Maka tidak ada lagi gas tak terkendali yang dapat keluar. Perangkat akan siap digunakan kembali setelah 2 – 3 menit.
• Mengganti kartrid harus selalu dilakukan di luar ruangan dan jauh dari sumber penyulutan yang mungkin terjadi seperti api terbuka, kompor listrik, dll., dan jauh dari orang dan hewan lain. Selalu matikan kenop pengatur gas (no. 3 dan 4) sebelum mengganti tabung.
• Kartrid adalah tabung sekali pakai. Pengisian ulang tidak diperbolehkan karena melibatkan bahaya yang akan segera terjadi.
• Jangan bekerja di dalam ruangan. Ventilasi yang memadai harus ada untuk memastikan pasokan udara pembakaran. Beroperasi di tempat kerja yang bersih, jauh dari bahan yang mudah terbakar atau bahan berminyak. Pastikan Anda tidak pernah menghirup gas solder atau las. Kenakan pakaian pelindung bebas minyak. Kenakan kacamata pelindung.
• Suhu yang sangat tinggi tercapai di sekitar pembakar perangkat selama pengoperasian normal.
•
  Jangan meletakkan pembakar yang menyala. Jangan tinggalkan mesin tanpa pengawasan saat sedang berjalan. Ketahuilah bahwa kartrid mungkin menjadi hangat atau bahkan panas.
•
  bagian yang dapat diakses bisa menjadi sangat panas. Jauhkan bayi dari perangkat. Hindari menyentuh pembakar saat panas. Saat perangkat tidak digunakan, simpanlah terlindung dari debu dan kelembapan.
• Matikan kenop pengatur gas (no. 3 dan 4) segera jika api padam karena embusan angin, sehingga tidak ada lagi gas yang dapat keluar.
• Jangan pernah menggunakan perangkat di dekat bahan yang mudah terbakar atau produk yang sensitif terhadap panas. Jaga jarak setidaknya 50 cm dari permukaan yang berdekatan (dinding, langit-langit). Pada jarak yang lebih pendek, Anda harus selalu menggunakan alas pelindung api yang sesuai untuk mengurangi risiko kebakaran (tersedia di banyak toko DIY).
• Jangan pernah meninggalkan perangkat tanpa pengawasan selama pengoperasian. Waspadai penumpukan panas! Kenakan sarung tangan kerja yang sesuai, dan jangan menghirup asap beracun.
• Jangan pernah melepas tabung butane CFH jika penuh atau bahkan sebagian penuh karena ini berbahaya! Risiko cedera!
• Tempatkan unit pada permukaan horizontal, stabil, dan tidak licin.
• Perangkat hanya boleh digunakan di area yang berventilasi baik. Standar nasional berlaku untuk:
  • memasok udara pembakaran
  • mencegah penumpukan sejumlah gas yang tidak terbakar yang berbahaya.
• Perangkat tidak boleh digunakan di dekat sumber panas, api atau percikan api, akumulasi debu atau zat yang mudah terbakar. Perangkat hanya boleh digunakan pada jarak yang aman dari bahan yang mudah terbakar – jaga jarak aman setidaknya 0,5 m dari semua benda serta jarak setidaknya 1 m dari benda apa pun di atas perangkat.
• Tabung gas harus diganti di area yang berventilasi baik, sebaiknya di luar ruangan dan jauh dari sumber penyulutan seperti api terbuka, lampu pilot, peralatan memasak listrik, dan jauh dari orang lain.

Penjelasan simbol peringatan

Kenop pengatur gas (no. 3 dan 4) dalam arah (+) dan (-)
Menutup kenop pengatur gas = putar kenop pengatur gas ke OFF (MATI) ke arah (-).

Uji Kebocoran

Periksa kekencangan perangkat Anda hanya di luar ruangan. Periksa untuk memastikan bahwa segel penghubung dan kartrid terhubung dengan erat. Lakukan ini dengan merendam perangkat hingga ke kerah sambungan sekrup antara pembakar dan bagian atas tabung (lihat Gambar V) dalam tangki berisi air selama setidaknya 60 detik (gerakan memiringkan sedikit akan memungkinkan udara berlebih di rongga keluar). Perangkat bocor jika Anda dapat melihat gelembung. Jangan pernah menggunakan perangkat dengan segel yang rusak atau aus. Jangan gunakan perangkat yang bocor atau rusak atau perangkat yang tidak berfungsi dengan baik. Jika gas keluar dari perangkat Anda (Anda dapat mencium bau gas), segera bawa ke tempat dengan sirkulasi udara yang baik tanpa sumber yang mudah terbakar, tempat Anda dapat mencari kebocoran dan memperbaikinya. Kekencangan perangkat Anda hanya boleh diperiksa di luar ruangan. Jangan pernah menggunakan api untuk mencoba menemukan kebocoran, selalu gunakan air sabun!

Tindakan yang harus diambil sebelum menghubungkan tabung gas

Pastikan bahwa semua lampiran dan sambungan lainnya terhubung dengan benar dan tidak ada yang rusak. Periksa bagian-bagian yang membawa gas apakah ada kerusakan. Jangan pernah menggunakan perangkat yang menunjukkan tanda-tanda kerusakan. Selalu matikan kenop pengatur gas (no. 3 dan 4) pada perangkat sebelum Anda menghubungkan tabung. Selalu periksa segel sebelum Anda menghubungkan tabung gas baru. Selalu pastikan bahwa ada segel karet hitam di sekitar pin penusuk di bagian atas lampu solder (Gambar IV, no. 8), dan dalam kondisi baik (inspeksi visual). Jika ini rusak atau hilang, perangkat tidak dapat dioperasikan. Segel pengganti hanya boleh dipasang oleh dealer resmi. Jangan pernah merusak perangkat! Sangat penting bahwa selalu sebelum Anda menyalakan api pada pembakar, Anda memastikan bahwa semua bagian terhubung dengan erat.

Memasang dan mengganti kartrid butane CFH

Saat memasukkan kartrid, selalu pastikan bahwa kenop pengatur gas (no. 4) untuk katup ekstraksi pada bagian atas (no. 5) serta yang ada pada gagang (no. 3) keduanya tertutup sebelum Anda menyekrup bagian atas dan bawah bersama-sama (no. 5 dan 7). Lepaskan bagian bawah (no. 7), lalu masukkan tabung (no. 6) ke dalam wadah tabung (no. 7). Pada saat yang sama, Anda harus memeriksa apakah segel karet hitam (no. 8) berada di tempatnya di bagian atas (no. 5) di bagian dalam di sekitar pin penusuk, dan dalam kondisi baik. Perangkat tidak boleh dioperasikan jika segelnya hilang. Tanyakan kepada dealer Anda atau CFH untuk gasket karet asli. Pastikan Anda memegang perangkat secara vertikal, bahwa Anda menyekrupnya bersama-sama dengan cepat dan bahwa ulirnya tidak bersilangan. Uji kebocoran harus dilakukan setelah setiap perakitan dan setiap kali Anda mengganti kartrid (lihat Bagian 3). Pastikan bahwa kartrid kosong sebelum Anda menggantinya (kocok untuk mendengar apakah cairan itu bergoyang). Periksa apakah pembakar telah padam sebelum Anda melonggarkan kartrid gas atau botol gas. Periksa segel sebelum Anda menghubungkan kartrid gas atau tabung gas baru ke perangkat. Lepaskan bagian bawah (No. 7) dari bagian atas (No. 5) dengan memutarnya berlawanan arah jarum jam. Selalu ganti tabung gas atau botol gas di luar ruangan dan jauh dari orang lain. Jauhkan tabung dan perangkat dari sinar matahari (terpapar panas). Jangan gunakan pada suhu di atas 50°C.

Cara mengoperasikan perangkat

Setelah Anda memasukkan tabung, Anda kemudian harus membuka kenop pengatur gas (no. 4) pada bagian atas (no. 5). Kemudian buka kenop pengatur gas (no. 3) pada gagang (no. 2) sekitar setengah putaran dan nyalakan api gas di ujung pembakar (no. 1). Pegang perangkat agar tidak miring untuk memastikan bahwa gas tidak akan mengalir ke selang selama fase cair. Cegah selang gas agar tidak terpelintir. Bagian bawah tabung gas bertekanan juga dapat digunakan sebagai permukaan kontak perangkat.

Penyesuaian api

Gunakan kenop pengatur gas (no. 3 dan 4) untuk menyesuaikan api dengan memutarnya ke arah "+" atau "-".

Mematikan perangkat

Pasokan gas akan dimatikan jika Anda memutar kenop pengatur gas (no. 4) pada bagian atas (no. 5) ke kanan (searah jarum jam). Jumlah gas yang tersisa di selang akan terbakar habis – juga memiliki suku cadang asli atau meminta layanan pelanggan CFH untuk membawanya. Jangan memodifikasi perangkat dengan cara apa pun. Jika perangkat rusak atau perlu dikembalikan ke pabrikan atau ke pusat layanan perbaikan, harap hubungi toko tempat Anda membeli perangkat atau pabrikan.

Membersihkan perangkat

Untuk membersihkan perangkat, tunggu hingga pembakar menjadi dingin dan gunakan kain kering. Jangan gunakan bahan pembersih karena dapat menyumbat lubang pembakar dan nosel gas.

Instruksi lingkungan

Pengisian gas terdiri dari LPG yang ramah lingkungan dan tidak menimbulkan bahaya bagi lingkungan atau lapisan ozon. Ikuti peraturan untuk gas cair.

Instruksi pembuangan:

Pembuangan kartrid: Tabung gas yang dikosongkan dapat diangkut ke titik pengumpulan sistem ganda. Kaleng yang tidak sepenuhnya kosong harus diangkut ke pengumpulan limbah.
Pembuangan perangkat: Perangkat ini terbuat dari bahan yang dapat didaur ulang. Untuk membuang atau mendaur ulang perangkat ini, silakan hubungi Kantor Daur Ulang setempat atau perusahaan pembuangan limbah.

Jaminan

Selalu simpan tanda terima asli di tempat yang aman. Dokumen ini diperlukan sebagai bukti pembelian. Hubungi kami melalui email di: info@cfh-gmbh.de jika Anda memiliki klaim garansi. Kami akan segera menghubungi Anda.

Spesifikasi teknis

Data kinerja yang tercantum dalam panduan pengguna mengacu pada saat perangkat digunakan dengan kartrid butane CFH no. 52149 pada suhu sekitar kira-kira. 20°C dan waktu pembakaran 15 menit dengan kenop pengatur gas terbuka penuh.

Suhu udara sekitar akan memiliki efek signifikan pada daya perangkat. Secara umum, berikut ini berlaku: kinerja menghilang di lingkungan yang dingin.

Memasang ke pakaian kerja Anda

Memasang braket (Gambar II + III)
Peras braket pemasangan bersama-sama, letakkan lingkaran kawat setengah lingkaran di bawah kenop pengatur gas sehingga berada di leher katup kuningan dan kemudian berhenti memeras braket sehingga terkunci di tempatnya. Anda sekarang dapat memasang perangkat ke pakaian kerja Anda.

Kami berhak untuk membuat perubahan teknis dan visual.

Tel. +49 7136 9594-0
FAX +49 7136 9594-44
Internet: www.cfh-gmbh.de
E-Mail: info@cfh-gmbh.de
