CFH LM 3000, 52170 - Payvandlash lampasi uchun qo'llanma

Komponentlar

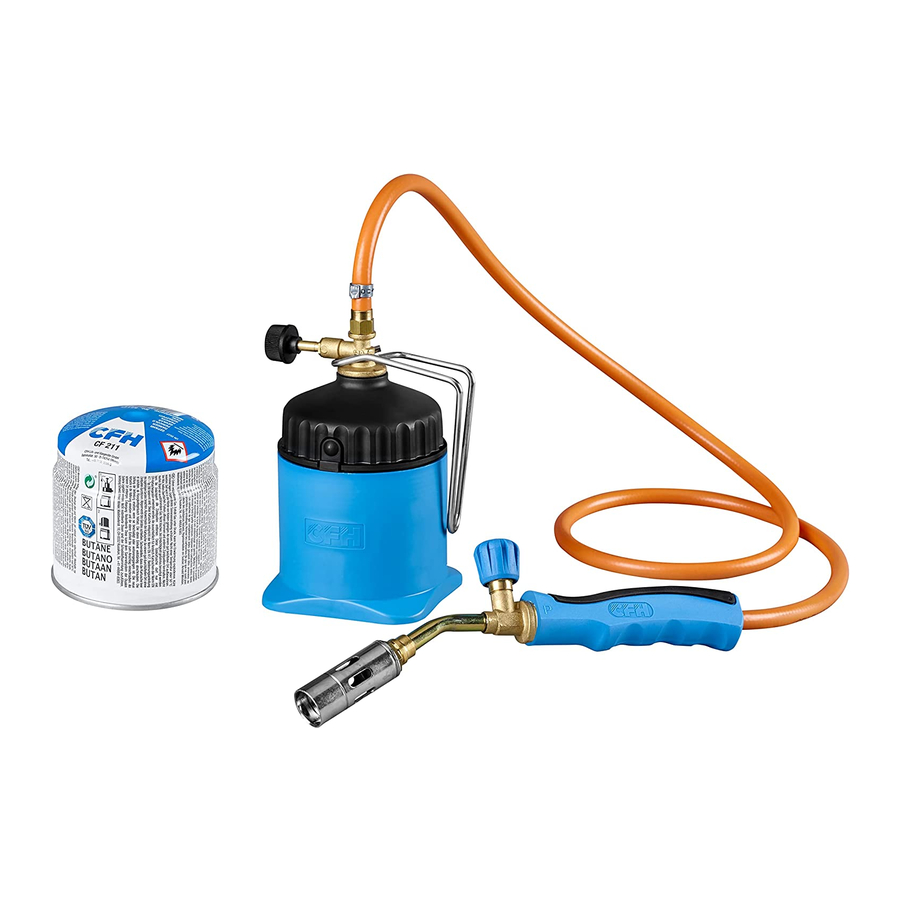

Qurilma quyidagilardan iborat:
1 × tutqich burner bilan (№ 1-3)
1 × payvandlash lampasining yuqori qismi (№ 5)
2 × CFH butan kanistrlari CF211 (№ 6)
1 × pastki qism (№ 7)
1 Foydalanuvchi qo'llanmasi

Iltimos, maqolaning to'liq ekanligini tekshiring.

Ishlab chiqaruvchi tomonidan amalga oshirilgan yig'ish va sozlash hech qachon o'zgartirilmasligi kerak. Qurilma tuzilishini o'z xohishingiz bilan o'zgartirish, qismlarni olib tashlash yoki ishlab chiqaruvchi tomonidan tasdiqlanmagan qismlardan foydalanish xavflidir.

Ushbu qurilma faqat CFH kompaniyasining CF211 butan kanistrlari bilan ishlatilishi kerak. Ushbu standart kartridjlarni DIY do'konida topish oson. Agar siz boshqa turdagi gaz kartridjlari yoki gaz kanistrlarini ulashga harakat qilsangiz, xavfli bo'lishi mumkin. Turli ishlab chiqaruvchilarning qurilmalari va kartridjlarini aralashtirish ham jiddiy baxtsiz hodisalar va shikastlanishlarga olib kelishi mumkin! CFH uchinchi tomon kartridjlaridan foydalanish natijasida kelib chiqqan har qanday zarar uchun barcha kafolat talablaridan voz kechadi. Gaz kanistrini (190 g kartridj) ulashdan oldin, unda ko'rsatilgan ko'rsatmalarni o'qib chiqing.

Qurilmani faqat yaxshi havalandırılan joylarda ishlating.

Xavfsizlik yo'riqnomasi

Gaz kartridjini biriktirishdan oldin ushbu foydalanish yo'riqnomasini diqqat bilan o'qing va avval qurilma bilan tanishing. Agar kerak bo'lsa, kelajakda maslahatlashish uchun ko'rsatmalarni xavfsiz joyda saqlang.

Qurilmani ko'mir barbekyuini yoqish uchun ishlatmang, chunki yorqin ko'mirdan aks etgan issiqlik plastik qismni deformatsiya qilishi mumkin – shikastlanish xavfi!

• Kanisterni yaxshi havalandırılan, ochiq olov, elektr pishirish moslamalari kabi olov yoki ateşleme manbalaridan xoli va boshqa odamlardan uzoqda bo'lgan muhitda ulang.
• Issiqlik/uchqunlar/yalang'och olov/issiq yuzalardan uzoqroq tuting. Chekmang.
• Gaz kartridjini almashtirayotganda chekmang.
• Gaz kanistrini yoki gaz ballonini ulashdan oldin har doim muhrlarning (qurilma va gaz kanistri yoki gaz balloni o'rtasida) o'rnatilganligini va yaxshi holatda ekanligini tekshiring (IV chizmaga qarang, № 8 – Vizual tekshirish).
• Shikastlangan yoki eskirgan qistirmali qurilmani ishlatmang.
• Sızıntılı yoki shikastlangan qurilmani yoki to'g'ri ishlamaydigan qurilmani ishlatmang.
• Agar ular butunlay bo'sh ekanligiga amin bo'lmasangiz, kartridjlarni almashtirmaslik kerak.
  Kartridjda ko'rsatilgan xavfsizlik yo'riqnomalariga rioya qiling.
• Qurilmani bolalar qo'li etmaydigan joyda saqlang.
• Qurilma bolalar tomonidan ishlatilmasligi kerak.
• Qurilmani yoqishdan oldin yoki ish paytida silkitmang, chunki bu suyuq gazning burnerga oqishini to'xtatishi mumkin. Bu, shuningdek, ateşleme muammolariga va qurilmaning yonish xususiyatlarida nosozliklarga olib kelishi mumkin (masalan, nazoratsiz, qizg'ish yonayotgan olov). Agar bu sodir bo'lsa, gaz regulyatori tugmalarini (№ 3 va 4) (-) yo'nalishda burab, gaz ta'minoti darhol o'chirilishi kerak. Keyin nazoratsiz gaz chiqib ketmaydi. Qurilma 2 – 3 daqiqadan so'ng yana foydalanishga tayyor bo'ladi.
• Kartridjni almashtirish har doim tashqarida va ochiq olov, elektr isitgichlar va hokazo kabi har qanday mumkin bo'lgan ateşleme manbalaridan uzoqda va boshqa odamlardan va hayvonlardan uzoqda amalga oshirilishi kerak. Kanisterni almashtirishdan oldin har doim gaz regulyatori tugmalarini (№ 3 va 4) o'chiring.
• Kartridjlar bir martalik kanistrlardir. To'ldirishga ruxsat etilmaydi, chunki bu yaqinlashib kelayotgan xavflarni o'z ichiga oladi.
• Ichkarida ishlamang. Yonish havosini ta'minlash uchun etarli shamollatish bo'lishi kerak. Yonuvchan materiallar yoki yog'li materiallardan uzoqda, toza ish joyida ishlang. Hech qachon payvandlash yoki payvandlash gazlarini nafas olmasligingizga ishonch hosil qiling. Yog'siz himoya kiyimlarini kiying. Ko'zoynak taqing.
• Oddiy ishlash paytida qurilmaning burner atrofida juda yuqori haroratga erishiladi.
•
  Yoqilgan burnerni qo'ymang. Mashina ishlayotgan paytda uni qarovsiz qoldirmang. Kartridj isishi yoki hatto qizishi mumkinligini unutmang.
•
  kirish mumkin bo'lgan qismlar juda issiq bo'lishi mumkin. Go'daklarni qurilmadan uzoqroq tuting. Issiq bo'lganda burnergaga tegmang. Qurilma ishlatilmaganda, uni chang va namlikdan himoyalangan holda saqlang.
• Agar olov shamol esishi natijasida o'chib qolsa, gaz regulyatori tugmalarini (№ 3 va 4) darhol o'chiring, shunda gaz chiqib ketmaydi.
• Hech qachon qurilmani yonuvchan materiallar yoki issiqlikka sezgir mahsulotlar yaqinida ishlatmang. Qo'shni yuzalardan (devor, shift) kamida 50 sm masofani saqlang. Qisqa masofalarda yong'in xavfini kamaytirish uchun har doim mos olovdan himoya matosidan foydalanishingiz kerak (ko'plab DIY do'konlarida mavjud).
• Ish paytida hech qachon qurilmani qarovsiz qoldirmang. Issiqlik to'planishiga e'tibor bering! Tegishli ishchi qo'lqoplarini kiying va zaharli tutunlarni nafas olmang.
• Hech qachon to'liq yoki hatto qisman to'la bo'lsa ham, CFH butan kanistrini olib tashlamang, chunki bu xavfli! Jarohatlar xavfi!
• Qurilmani gorizontal, barqaror va sirpanmaydigan yuzaga qo'ying.
• Qurilma faqat yaxshi havalandırılan joyda ishlatilishi kerak. Milliy standartlar quyidagilarga tegishli:
  • yonish havosini ta'minlash
  • yonmagan gazning xavfli miqdorini to'planishining oldini olish.
• Qurilma hech qachon issiqlik manbalari, olov yoki uchqunlar, chang to'planishi yoki yonuvchan moddalar yaqinida ishlatilmasligi kerak. Qurilma faqat yonuvchan materiallardan xavfsiz masofada ishlatilishi kerak – barcha narsalardan kamida 0,5 m xavfsiz masofani, shuningdek, qurilma ustidagi har qanday narsadan kamida 1 m masofani saqlang.
• Gaz kanistri yaxshi havalandırılan joyda, tercihen tashqarida va ochiq olov, uchuvchi chiroqlar, elektr pishirish moslamalari kabi har qanday ateşleme manbalaridan uzoqda va boshqa odamlardan uzoqda almashtirilishi kerak.

Ogohlantirish belgilarining izohlari

Gaz regulyatori tugmalari (№ 3 va 4) (+) va (-) yo'nalishlarda
Gaz regulyatori tugmachasini o'chirish = gaz regulyatori tugmachasini (-) yo'nalishda OFF (O'chirish) ga burang.

Sızıntıları tekshirish

Qurilmangizning zichligini faqat tashqarida tekshiring. Ulanish muhrining va kartridjning mahkam ulanganligiga ishonch hosil qiling. Buning uchun qurilmani burner va kanistrning yuqori qismi o'rtasidagi vintli ulanish yoqasigacha (V chizmaga qarang) kamida 60 soniya davomida suv bilan to'ldirilgan idishga botiring (engil eğimli harakatlar bo'shliqlardagi ortiqcha havoning chiqib ketishiga imkon beradi). Agar pufakchalarni ko'rsangiz, qurilma oqadi. Hech qachon shikastlangan yoki eskirgan muhrli qurilmani ishlatmang. Sızıntılı yoki shikastlangan qurilmani yoki to'g'ri ishlamaydigan qurilmani ishlatmang. Agar qurilmangizdan gaz chiqib ketsa (gaz hidini sezasiz), uni darhol yaxshi havo aylanishi bo'lgan, yonuvchan manbalari bo'lmagan joyga olib chiqing, u erda sızıntıni qidirib topishingiz va tuzatishingiz mumkin. Qurilmangizning zichligi faqat tashqarida tekshirilishi kerak. Hech qachon olovdan foydalanmang, sızıntıni aniqlashga harakat qiling, har doim sovunli suvdan foydalaning!

Gaz kanistrini ulashdan oldin ko'riladigan choralar

Barcha biriktirmalar va boshqa ulanishlar to'g'ri ulanganligiga va hech narsa shikastlanmaganligiga ishonch hosil qiling. Gaz o'tkazuvchi qismlarni shikastlanish uchun tekshiring. Hech qachon shikastlanish belgilari bo'lgan qurilmani ishlatmang. Kanisterni ulashdan oldin har doim qurilmadagi gaz regulyatori tugmalarini (№ 3 va 4) o'chiring. Yangi gaz kanistrini ulashdan oldin har doim muhrni tekshiring. Har doim payvandlash lampasining yuqori qismidagi teshuvchi pin atrofida qora rezina muhr (IV chizma, № 8) borligiga va u yaxshi holatda ekanligiga ishonch hosil qiling (vizual tekshirish). Agar bu shikastlangan yoki yo'q bo'lsa, qurilmani ishlatib bo'lmaydi. Almashtirish muhrlari faqat vakolatli dilerlar tomonidan o'rnatilishi kerak. Hech qachon qurilmaga aralashmang! Burnerdagi olovni yoqishdan oldin har doim barcha qismlar mahkam ulanganligiga ishonch hosil qilishingiz juda muhim.

CFH butan kartridjini o'rnatish va almashtirish

Kartridjni kiritayotganda, har doim yuqori qismdagi (№ 5) chiqarish valfi uchun gaz regulyatori tugmasi (№ 4) va tutqichdagi (№ 3) ikkalasi ham yuqori va pastki qismlarni (№ 5 va 7) birga burashdan oldin o'chirilganligiga ishonch hosil qiling. Pastki qismni (№ 7) burab oching, so'ngra kanisterni (№ 6) kanistr idishiga (№ 7) joylashtiring. Shu bilan birga, qora rezina muhr (№ 8) yuqori qismda (№ 5) ichkarida teshuvchi pin atrofida joylashganligini va u yaxshi holatda ekanligini tekshirishingiz kerak. Agar muhr yo'q bo'lsa, qurilmani ishlatib bo'lmaydi. Dileringizdan yoki CFHdan original rezina qistirmalarni so'rang. Qurilmani vertikal holda ushlab turganingizga, uni tezda birga burab qo'yganingizga va iplar kesishmaganligiga ishonch hosil qiling. Har bir yig'ishdan keyin va har safar kartridjni almashtirganda sızıntı testini o'tkazish kerak (3-bo'limga qarang). Almashtirishdan oldin kartridjning bo'sh ekanligiga ishonch hosil qiling (suyuqlik chayqalishini eshitish uchun uni silkitib ko'ring). Gaz kartridjini yoki gaz ballonini bo'shatishdan oldin burnerlarning o'chganligini tekshiring. Qurilmaga yangi gaz kartridjini yoki gaz ballonini ulashdan oldin muhrlarni tekshiring. Pastki qismni (№ 7) yuqori qismdan (№ 5) soat miliga teskari yo'nalishda burab oching. Gaz kanistrini yoki gaz ballonini har doim tashqarida va boshqa odamlardan uzoqda almashtiring. Kanisterni va qurilmani quyosh nuridan (issiqlikka ta'sir qilishdan) saqlang. 50°C dan yuqori haroratlarda ishlatmang.

Qurilmani qanday ishlatish kerak

Kanisterni kiritganingizdan so'ng, yuqori qismdagi (№ 5) gaz regulyatori tugmasini (№ 4) ochishingiz kerak. Keyin tutqichdagi (№ 2) gaz regulyatori tugmasini (№ 3) yarim burilishga yaqin oching va burnerning uchida (№ 1) gaz olovini yoqing. Qurilmani egmasdan ushlab turing, shunda gaz suyuq fazada shlangga oqmaydi. Gaz shlangining burilishiga yo'l qo'ymang. Bosimli gaz kanistrining pastki qismi ham qurilmaning aloqa yuzasi sifatida ishlatilishi mumkin.

Olovni sozlash

Olovni sozlash uchun gaz regulyatori tugmalaridan (№ 3 va 4) foydalaning, ularni "+" yoki "-" yo'nalishlarida burang.

Qurilmani o'chirish

Agar siz yuqori qismdagi (№ 5) gaz regulyatori tugmasini (№ 4) o'ngga (soat yo'nalishi bo'yicha) burasangiz, gaz ta'minoti o'chiriladi. Shlangda qolgan gaz miqdori yonib ketadi, shuningdek, original ehtiyot qismlari ham bor yoki CFH mijozlarga xizmat ko'rsatish xizmatiga ularni bajarishga ruxsat bering. Qurilmani hech qanday tarzda o'zgartirmang. Agar qurilma shikastlangan bo'lsa yoki ishlab chiqaruvchiga yoki ta'mirlash xizmati markaziga qaytarilishi kerak bo'lsa, iltimos, qurilmani sotib olgan do'koningizga yoki ishlab chiqaruvchiga murojaat qiling.

Qurilmani tozalash

Qurilmani tozalash uchun burner sovishini kuting va quruq matodan foydalaning. Tozalash vositasidan foydalanmang, chunki u burnerning teshiklarini va gaz nozulini tiqilib qolishi mumkin.

Ekologik yo'riqnoma

Gaz to'ldirish ekologik toza LPGdan iborat va atrof-muhitga yoki ozon qatlamiga hech qanday xavf tug'dirmaydi. Suyuq gaz uchun qoidalarga rioya qiling.

Yo'q qilish bo'yicha yo'riqnoma:

Kartridjni yo'q qilish: Bo'shatilgan gaz kanistrlarini ikkilamchi tizim yig'ish punktiga olib borish mumkin. To'liq bo'sh bo'lmagan bankalar chiqindi yig'ish joyiga olib borilishi kerak.
Qurilmani yo'q qilish: Qurilma qayta ishlanadigan materiallardan tayyorlangan. Ushbu qurilmani yo'q qilish yoki qayta ishlash uchun mahalliy qayta ishlash idorasi yoki chiqindilarni yo'q qilish kompaniyasi bilan bog'laning.

Kafolat

Har doim asl chekni xavfsiz joyda saqlang. Ushbu hujjat xaridni tasdiqlovchi hujjat sifatida zarur. Agar sizda kafolat talabi bo'lsa, biz bilan elektron pochta orqali bog'laning: info@cfh-gmbh.de. Biz siz bilan darhol bog'lanamiz.

Texnik xususiyatlar

Foydalanuvchi qo'llanmasida ko'rsatilgan ishlash ma'lumotlari qurilma CFH butan kartridji № 52149 bilan taxminan 20°C atrof-muhit haroratida va gaz regulyatori tugmasi to'liq ochiq holda 15 daqiqa yonish vaqtida ishlatilganda nazarda tutiladi.

Atrof-muhit havosining harorati qurilmaning quvvatiga sezilarli ta'sir ko'rsatadi. Umuman olganda, quyidagilar qo'llaniladi: ishlash sovuq muhitda tarqaladi.

Ish kiyimingizga biriktirish

Qavsni biriktirish (II + III chizmalar)
O'rnatish qavsini birga siqib qo'ying, yarim doira sim halqasini gaz regulyatori tugmasi ostiga joylashtiring, shunda u guruch valf bo'ynida o'tiradi va keyin qavsni siqishni to'xtating, shunda u joyiga qulflanadi. Endi siz qurilmani ish kiyimingizga biriktirishingiz mumkin.

Biz texnik va vizual o'zgarishlar kiritish huquqini o'zimizda saqlab qolamiz.

Tel. +49 7136 9594-0
FAKS +49 7136 9594-44
Internet: www.cfh-gmbh.de
E-Mail: info@cfh-gmbh.de
