CFH LM 3000, 52170 - Εγχειρίδιο Λάμπας Συγκόλλησης

Συστατικά

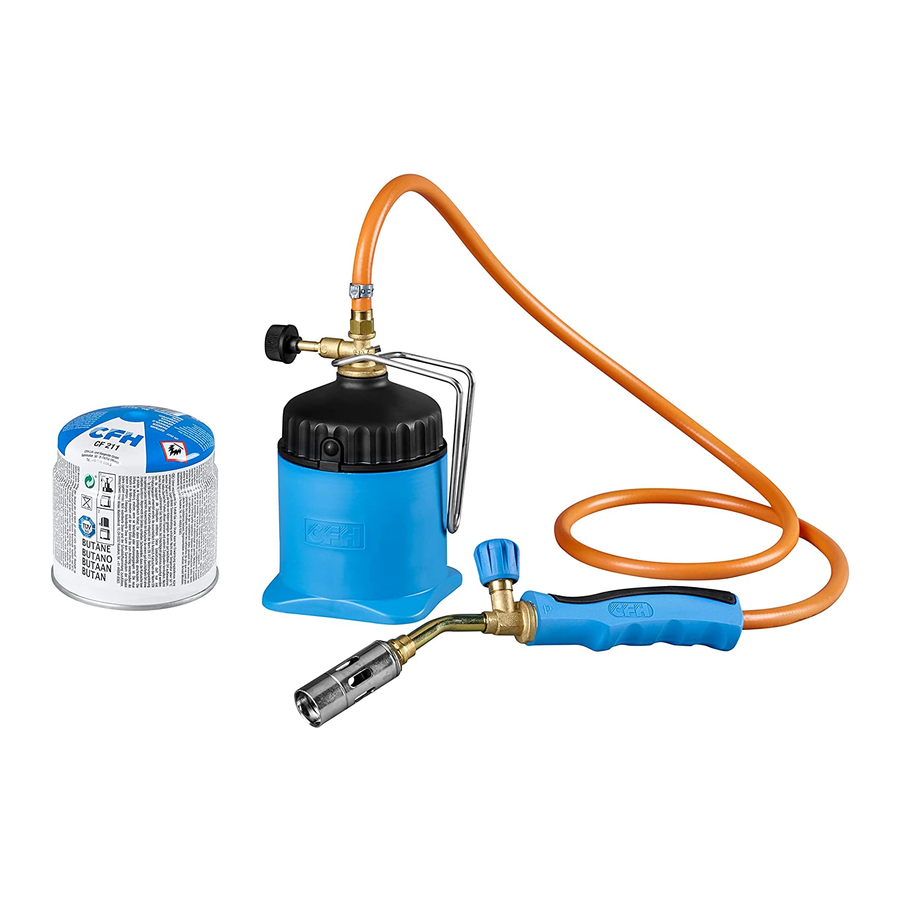

Η συσκευή αποτελείται από:
1 × λαβή με καυστήρα (Αρ. 1-3)
1 × άνω τμήμα λάμπας συγκόλλησης (Αρ. 5)
2 × φιαλίδια βουτανίου CFH CF211 (Αρ. 6)
1 × κάτω τμήμα (Αρ. 7)
1 Εγχειρίδιο χρήστη

Ελέγξτε ότι το προϊόν είναι πλήρες.

Οι ρυθμίσεις και η συναρμολόγηση που πραγματοποιούνται από τον κατασκευαστή δεν πρέπει ποτέ να αλλάζουν. Είναι επικίνδυνο να αλλάξετε τη δομή της συσκευής με δική σας πρωτοβουλία, να αφαιρέσετε μέρη ή να χρησιμοποιήσετε μέρη που δεν έχουν εγκριθεί από τον κατασκευαστή.

Αυτή η συσκευή πρέπει να χρησιμοποιείται μόνο με φιαλίδια βουτανίου CF211 από την CFH. Αυτά τα τυπικά φυσίγγια είναι εύκολο να βρεθούν σε ένα κατάστημα DIY. Μπορεί να είναι επικίνδυνο εάν προσπαθήσετε να συνδέσετε άλλους τύπους φυσιγγίων αερίου ή φιαλών αερίου. Η ανάμειξη συσκευών και φυσιγγίων από διαφορετικούς κατασκευαστές μπορεί επίσης να οδηγήσει σε σοβαρά ατυχήματα και ζημιές! Η CFH θα παραιτηθεί από όλες τις αξιώσεις εγγύησης για οποιαδήποτε ζημιά προκληθεί κατά τη χρήση φυσιγγίων τρίτων. Μην συνδέετε ποτέ μια φιάλη αερίου (φυσίγγιο 190 g) χωρίς να διαβάσετε πρώτα τις οδηγίες που αναγράφονται σε αυτήν.

Χρησιμοποιείτε τη συσκευή μόνο σε καλά αεριζόμενους χώρους.

Οδηγίες ασφαλείας

Διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης πριν συνδέσετε το φυσίγγιο αερίου και γνωρίσετε πρώτα τη συσκευή. Φυλάξτε τις οδηγίες σε ασφαλές μέρος για μελλοντική αναφορά, εάν χρειαστεί.

Μη χρησιμοποιείτε τη συσκευή για να ανάψετε μια ψησταριά με κάρβουνα, καθώς η θερμότητα που αντανακλάται από τα πυρακτωμένα κάρβουνα μπορεί να παραμορφώσει το πλαστικό μέρος – κίνδυνος τραυματισμού!

• Συνδέστε το φυσίγγιο σε ένα καλά αεριζόμενο περιβάλλον που δεν έχει φλόγες ή πηγές ανάφλεξης, όπως ανοιχτές φλόγες, ηλεκτρικές συσκευές μαγειρέματος και μακριά από άλλα άτομα.
• Κρατήστε το μακριά από θερμότητα/σπινθήρες/γυμνές φλόγες/θερμές επιφάνειες. Μην καπνίζετε.
• Μην καπνίζετε όταν αλλάζετε το φυσίγγιο αερίου.
• Ελέγχετε πάντα για να βεβαιωθείτε ότι οι σφραγίδες (μεταξύ της συσκευής και του φυσιγγίου αερίου ή της φιάλης αερίου) είναι τοποθετημένες και ότι είναι σε καλή κατάσταση πριν συνδέσετε το φυσίγγιο αερίου ή τη φιάλη αερίου (δείτε το Σχέδιο IV, αρ. 8 – Οπτικός έλεγχος).
• Μη χρησιμοποιείτε μια συσκευή με κατεστραμμένη ή φθαρμένη φλάντζα.
• Μη χρησιμοποιείτε μια συσκευή που διαρρέει ή είναι κατεστραμμένη ή μια συσκευή που δεν λειτουργεί σωστά.
• Δεν πρέπει να αντικαθίστανται τα φυσίγγια εάν δεν είστε σίγουροι εάν είναι εντελώς άδεια.
  Τηρείτε τις οδηγίες ασφαλείας που αναγράφονται στο φυσίγγιο.
• Κρατήστε τη συσκευή μακριά από παιδιά.
• Η συσκευή δεν πρέπει να χρησιμοποιείται από παιδιά.
• Μην ανακινείτε τη συσκευή πριν από την ανάφλεξη ή κατά τη διάρκεια της λειτουργίας, καθώς αυτό θα μπορούσε να εμποδίσει τη ροή του υγρού αερίου στον καυστήρα. Αυτό μπορεί επίσης να προκαλέσει προβλήματα ανάφλεξης και σφάλματα στις ιδιότητες καύσης της συσκευής (π.χ. μια ανεξέλεγκτη, κοκκινωπή φλόγα). Εάν συμβεί αυτό, τότε η παροχή αερίου πρέπει να διακοπεί αμέσως στρέφοντας τα κουμπιά ρύθμισης αερίου (Αρ. 3 και 4) στην (-) κατεύθυνση. Τότε δεν μπορεί να διαφύγει άλλο ανεξέλεγκτο αέριο. Η συσκευή θα είναι έτοιμη για χρήση ξανά μετά από 2 – 3 λεπτά.
• Η αντικατάσταση ενός φυσιγγίου πρέπει πάντα να γίνεται σε εξωτερικό χώρο και μακριά από οποιεσδήποτε πιθανές πηγές ανάφλεξης, όπως ανοιχτές φλόγες, ηλεκτρικές εστίες κ.λπ., και μακριά από άλλα άτομα και ζώα. Να κλείνετε πάντα τα κουμπιά ρύθμισης αερίου (αρ. 3 και 4) πριν αντικαταστήσετε το δοχείο.
• Τα φυσίγγια είναι φυσίγγια μιας χρήσης. Η επαναπλήρωση δεν επιτρέπεται καθώς συνεπάγεται επικείμενους κινδύνους.
• Μην εργάζεστε σε εσωτερικούς χώρους. Πρέπει να υπάρχει επαρκής αερισμός για να εξασφαλιστεί η παροχή αέρα καύσης. Λειτουργήστε σε ένα καθαρό χώρο εργασίας, μακριά από εύφλεκτα υλικά ή λιπαρά υλικά. Βεβαιωθείτε ότι δεν εισπνέετε ποτέ αέρια συγκόλλησης ή συγκόλλησης. Φοράτε προστατευτικά ρούχα χωρίς λίπη. Φοράτε γυαλιά.
• Πολύ υψηλές θερμοκρασίες επιτυγχάνονται γύρω από τον καυστήρα της συσκευής κατά τη διάρκεια της κανονικής λειτουργίας.
•
  Μην ακουμπάτε τον αναμμένο καυστήρα. Μην αφήνετε τη μηχανή χωρίς επίβλεψη ενώ λειτουργεί. Να γνωρίζετε ότι το φυσίγγιο μπορεί να ζεσταθεί ή ακόμα και να θερμανθεί.
•
  Τα προσβάσιμα μέρη μπορεί να ζεσταθούν πολύ. Κρατήστε τα βρέφη μακριά από τη συσκευή. Αποφύγετε να αγγίζετε τον καυστήρα ενώ είναι ζεστός. Όταν η συσκευή δεν χρησιμοποιείται, αποθηκεύστε την προστατευμένη από σκόνη και υγρασία.
• Κλείστε αμέσως τα κουμπιά ρύθμισης αερίου (αρ. 3 και 4) εάν η φλόγα σβήσει από μια ριπή ανέμου, έτσι ώστε να μην διαφύγει άλλο αέριο.
• Μην χρησιμοποιείτε ποτέ τη συσκευή κοντά σε εύφλεκτα υλικά ή προϊόντα ευαίσθητα στη θερμότητα. Κρατήστε μια απόσταση τουλάχιστον 50 cm μακριά από τις παρακείμενες επιφάνειες (τοίχος, οροφή). Σε μικρότερες αποστάσεις πρέπει πάντα να χρησιμοποιείτε ένα κατάλληλο χαλάκι προστασίας από φλόγες για να μειώσετε τον κίνδυνο πυρκαγιάς (διατίθεται σε πολλά καταστήματα DIY).
• Μην αφήνετε ποτέ τη συσκευή χωρίς επίβλεψη κατά τη διάρκεια της λειτουργίας. Προσοχή στη συσσώρευση θερμότητας! Φοράτε κατάλληλα γάντια εργασίας και μην εισπνέετε τοξικούς καπνούς.
• Μην αφαιρείτε ποτέ ένα φυσίγγιο βουτανίου CFH εάν είναι γεμάτο ή ακόμα και μερικώς γεμάτο, καθώς αυτό είναι επικίνδυνο! Κίνδυνος τραυματισμών!
• Τοποθετήστε τη μονάδα σε μια οριζόντια, σταθερή και αντιολισθητική επιφάνεια.
• Η συσκευή πρέπει να χρησιμοποιείται μόνο σε καλά αεριζόμενο χώρο. Ισχύουν τα εθνικά πρότυπα για:
  • παροχή αέρα καύσης
  • αποτροπή της συσσώρευσης επικίνδυνων ποσοτήτων άκαυστου αερίου.
• Η συσκευή δεν πρέπει ποτέ να χρησιμοποιείται κοντά σε πηγές θερμότητας, φλόγες ή σπινθήρες, συσσωρεύσεις σκόνης ή εύφλεκτες ουσίες. Η συσκευή πρέπει να χρησιμοποιείται μόνο σε ασφαλή απόσταση από εύφλεκτα υλικά – κρατήστε μια ασφαλή απόσταση τουλάχιστον 0,5 m μακριά από όλα τα αντικείμενα καθώς και μια απόσταση τουλάχιστον 1 m μακριά από οποιαδήποτε αντικείμενα πάνω από τη συσκευή.
• Το φυσίγγιο αερίου πρέπει να αντικατασταθεί σε καλά αεριζόμενο χώρο, κατά προτίμηση σε εξωτερικό χώρο και μακριά από οποιεσδήποτε πηγές ανάφλεξης, όπως γυμνές φλόγες, ενδεικτικές λυχνίες, ηλεκτρικές συσκευές μαγειρέματος και μακριά από άλλα άτομα.

Επεξηγήσεις συμβόλων προειδοποίησης

Κουμπιά ρύθμισης αερίου (αρ. 3 και 4) σε (+) και (-) κατευθύνσεις
Κλείσιμο του κουμπιού ρύθμισης αερίου = στρέψτε το κουμπί ρύθμισης αερίου στο OFF (απενεργοποίηση) στην (-) κατεύθυνση.

Έλεγχος για διαρροές

Ελέγξτε τη στεγανότητα της συσκευής σας μόνο σε εξωτερικούς χώρους. Ελέγξτε για να βεβαιωθείτε ότι η σφραγίδα σύνδεσης και το φυσίγγιο είναι σφιχτά συνδεδεμένα. Κάντε το αυτό βυθίζοντας τη συσκευή μέχρι το κολάρο της βιδωτής σύνδεσης μεταξύ του καυστήρα και του άνω τμήματος του δοχείου (δείτε το Σχέδιο V) σε μια δεξαμενή γεμάτη με νερό για τουλάχιστον 60 δευτερόλεπτα (ελαφριές κινήσεις κλίσης θα επιτρέψουν τη διαφυγή τυχόν περίσσειας αέρα στις κοιλότητες). Η συσκευή διαρρέει εάν μπορείτε να δείτε φυσαλίδες. Μην χρησιμοποιείτε ποτέ μια συσκευή με κατεστραμμένες ή φθαρμένες σφραγίδες. Μη χρησιμοποιείτε μια συσκευή που διαρρέει ή είναι κατεστραμμένη ή μια συσκευή που δεν λειτουργεί σωστά. Εάν αέριο διαρρέει από τη συσκευή σας (μπορείτε να μυρίσετε αέριο), βγάλτε την αμέσως σε ένα μέρος με καλή κυκλοφορία αέρα χωρίς εύφλεκτες πηγές, όπου μπορείτε να αναζητήσετε τη διαρροή και να τη διορθώσετε. Η στεγανότητα της συσκευής σας πρέπει να ελέγχεται μόνο σε εξωτερικούς χώρους. Μην χρησιμοποιείτε ποτέ φλόγα για να προσπαθήσετε να εντοπίσετε μια διαρροή, χρησιμοποιείτε πάντα σαπουνόνερο!

Μέτρα που πρέπει να ληφθούν πριν από τη σύνδεση του δοχείου αερίου

Βεβαιωθείτε ότι όλα τα εξαρτήματα και άλλες συνδέσεις είναι σωστά συνδεδεμένα και τίποτα δεν έχει υποστεί ζημιά. Ελέγξτε τα μέρη που μεταφέρουν αέριο για ζημιές. Μην χρησιμοποιείτε ποτέ μια συσκευή που παρουσιάζει σημάδια ζημιάς. Να κλείνετε πάντα τα κουμπιά ρύθμισης αερίου (αρ. 3 και 4) στη συσκευή πριν συνδέσετε ένα δοχείο. Ελέγχετε πάντα τη σφραγίδα πριν συνδέσετε ένα νέο δοχείο αερίου. Βεβαιωθείτε πάντα ότι υπάρχει μια μαύρη λαστιχένια σφραγίδα γύρω από τον πείρο διάτρησης στο άνω τμήμα της λάμπας συγκόλλησης (Σχέδιο IV, αρ. 8) και ότι είναι σε καλή κατάσταση (οπτικός έλεγχος). Εάν αυτό είναι κατεστραμμένο ή λείπει, η συσκευή δεν μπορεί να λειτουργήσει. Οι σφραγίδες αντικατάστασης πρέπει να τοποθετούνται μόνο από εξουσιοδοτημένους αντιπροσώπους. Μην παραβιάζετε ποτέ τη συσκευή! Είναι πολύ σημαντικό πάντα πριν ανάψετε τη φλόγα στον καυστήρα, να βεβαιωθείτε ότι όλα τα μέρη είναι σφιχτά συνδεδεμένα.

Τοποθέτηση και αντικατάσταση ενός δοχείου βουτανίου CFH

Κατά την εισαγωγή του φυσιγγίου, βεβαιωθείτε πάντα ότι τόσο το κουμπί ρύθμισης αερίου (αρ. 4) για τη βαλβίδα εξαγωγής στο άνω τμήμα (αρ. 5) όσο και αυτό στη λαβή (αρ. 3) είναι και τα δύο κλειστά πριν βιδώσετε μαζί το άνω και το κάτω τμήμα (αρ. 5 και 7). Ξεβιδώστε το κάτω τμήμα (αρ. 7) και, στη συνέχεια, εισαγάγετε το δοχείο (αρ. 6) στο δοχείο δοχείου (αρ. 7). Ταυτόχρονα, θα πρέπει να ελέγξετε ότι η μαύρη λαστιχένια σφραγίδα (αρ. 8) είναι στη θέση της στο άνω τμήμα (αρ. 5) στο εσωτερικό γύρω από τον πείρο διάτρησης και ότι είναι σε καλή κατάσταση. Η συσκευή δεν πρέπει να λειτουργεί εάν λείπει η σφραγίδα. Ζητήστε από τον αντιπρόσωπό σας ή την CFH για γνήσια λαστιχένια παρεμβύσματα. Βεβαιωθείτε ότι κρατάτε τη συσκευή κάθετα, ότι τη βιδώνετε γρήγορα και ότι τα σπειρώματα δεν είναι διασταυρωμένα. Πρέπει να πραγματοποιηθεί ένας έλεγχος διαρροής μετά από κάθε συναρμολόγηση και κάθε φορά που αλλάζετε το φυσίγγιο (δείτε την Ενότητα 3). Βεβαιωθείτε ότι το φυσίγγιο είναι άδειο πριν το αλλάξετε (ανακινήστε το για να ακούσετε εάν το υγρό κουνιέται). Ελέγξτε ότι οι καυστήρες έχουν σβήσει πριν χαλαρώσετε το φυσίγγιο αερίου ή τη φιάλη αερίου. Ελέγξτε τις σφραγίδες πριν συνδέσετε ένα νέο φυσίγγιο αερίου ή φιάλη αερίου στη συσκευή. Ξεβιδώστε το κάτω τμήμα (Αρ. 7) από το άνω τμήμα (Αρ. 5) στρέφοντάς το αριστερόστροφα. Να αλλάζετε πάντα το δοχείο αερίου ή τη φιάλη αερίου σε εξωτερικό χώρο και μακριά από άλλα άτομα. Κρατήστε το δοχείο και τη συσκευή μακριά από το ηλιακό φως (έκθεση σε θερμότητα). Μη χρησιμοποιείτε σε θερμοκρασίες άνω των 50°C.

Πώς να χειριστείτε τη συσκευή

Αφού εισαγάγετε το δοχείο, θα πρέπει στη συνέχεια να ανοίξετε το κουμπί ρύθμισης αερίου (αρ. 4) στο άνω τμήμα (αρ. 5). Στη συνέχεια, ανοίξτε το κουμπί ρύθμισης αερίου (αρ. 3) στη λαβή (αρ. 2) κατά περίπου μισή στροφή και ανάψτε τη φλόγα αερίου στην άκρη του καυστήρα (αρ. 1). Κρατήστε τη συσκευή έτσι ώστε να μην είναι κεκλιμένη για να διασφαλίσετε ότι το αέριο δεν θα ρέει στον εύκαμπτο σωλήνα κατά τη διάρκεια της υγρής φάσης. Αποτρέψτε τη συστροφή του εύκαμπτου σωλήνα αερίου. Το κάτω τμήμα του δοχείου αερίου υπό πίεση μπορεί επίσης να χρησιμοποιηθεί ως επιφάνεια επαφής της συσκευής.

Ρύθμιση φλόγας

Χρησιμοποιήστε τα κουμπιά ρύθμισης αερίου (αρ. 3 και 4) για να ρυθμίσετε τη φλόγα στρέφοντάς τα στις κατευθύνσεις "+" ή "-".

Τερματισμός λειτουργίας της συσκευής

Η παροχή αερίου θα διακοπεί εάν στρέψετε το κουμπί ρύθμισης αερίου (αρ. 4) στο άνω τμήμα (αρ. 5) προς τα δεξιά (δεξιόστροφα). Η ποσότητα αερίου που απομένει στον εύκαμπτο σωλήνα θα καεί επίσης έχει γνήσια ανταλλακτικά ή να ζητήσετε από το τμήμα εξυπηρέτησης πελατών της CFH να τα πραγματοποιήσει. Μην τροποποιείτε τη συσκευή με κανέναν τρόπο. Εάν η συσκευή είναι κατεστραμμένη ή πρέπει να επιστραφεί στον κατασκευαστή ή σε ένα κέντρο επισκευής, επικοινωνήστε με το κατάστημα όπου αγοράσατε τη συσκευή ή τον κατασκευαστή.

Καθαρισμός της συσκευής

Για να καθαρίσετε τη συσκευή, περιμένετε μέχρι να κρυώσει ο καυστήρας και χρησιμοποιήστε ένα στεγνό πανί. Μη χρησιμοποιείτε καθαριστικό, καθώς μπορεί να φράξει τις τρύπες του καυστήρα και το ακροφύσιο αερίου.

Περιβαλλοντικές οδηγίες

Η πλήρωση αερίου αποτελείται από φιλικό προς το περιβάλλον LPG και δεν αποτελεί κίνδυνο για το περιβάλλον ή τη στιβάδα του όζοντος. Ακολουθήστε τους κανονισμούς για το υγρό αέριο.

Οδηγίες απόρριψης:

Απόρριψη φυσιγγίων: Τα άδεια δοχεία αερίου μπορούν να μεταφερθούν σε ένα σημείο συλλογής διπλού συστήματος. Τα δοχεία που δεν είναι εντελώς άδεια θα πρέπει να μεταφερθούν στη συλλογή απορριμμάτων.
Απόρριψη συσκευής: Η συσκευή είναι κατασκευασμένη από ανακυκλώσιμα υλικά. Για να απορρίψετε ή να ανακυκλώσετε αυτήν τη συσκευή, επικοινωνήστε με ένα τοπικό Γραφείο Ανακύκλωσης ή μια εταιρεία διάθεσης απορριμμάτων.

Εγγύηση

Να φυλάσσετε πάντα την αρχική απόδειξη σε ασφαλές μέρος. Αυτό το έγγραφο είναι απαραίτητο ως απόδειξη αγοράς. Επικοινωνήστε μαζί μας μέσω e-mail στη διεύθυνση: info@cfh-gmbh.de εάν έχετε αξίωση εγγύησης. Θα επικοινωνήσουμε μαζί σας αμέσως.

Τεχνικές προδιαγραφές

Τα δεδομένα απόδοσης που αναφέρονται στο εγχειρίδιο χρήστη αναφέρονται στο πότε η συσκευή χρησιμοποιείται με ένα φυσίγγιο βουτανίου CFH αρ. 52149 σε θερμοκρασία περιβάλλοντος περίπου 20°C και χρόνο καύσης 15 λεπτών με το κουμπί ρύθμισης αερίου πλήρως ανοιχτό.

Η θερμοκρασία του περιβάλλοντος αέρα θα έχει σημαντική επίδραση στην ισχύ της συσκευής. Γενικά, ισχύει το εξής: η απόδοση διαχέεται σε ψυχρά περιβάλλοντα.

Σύνδεση στα ρούχα εργασίας σας

Σύνδεση του βραχίονα (Σχέδια II + III)
Πιέστε τον βραχίονα στήριξης μαζί, τοποθετήστε τον ημικυκλικό συρμάτινο βρόχο κάτω από το κουμπί ρύθμισης αερίου έτσι ώστε να κάθεται στο λαιμό της ορειχάλκινης βαλβίδας και, στη συνέχεια, σταματήστε να πιέζετε το βραχίονα έτσι ώστε να ασφαλίσει στη θέση του. Τώρα μπορείτε να συνδέσετε τη συσκευή στα ρούχα εργασίας σας.

Διατηρούμε το δικαίωμα να κάνουμε τεχνικές και οπτικές αλλαγές.

Τηλ. +49 7136 9594-0
ΦΑΞ +49 7136 9594-44
Internet: www.cfh-gmbh.de
E-Mail: info@cfh-gmbh.de
