CFH LM 3000, 52170 - Дәнекерлеу шамының нұсқаулығы

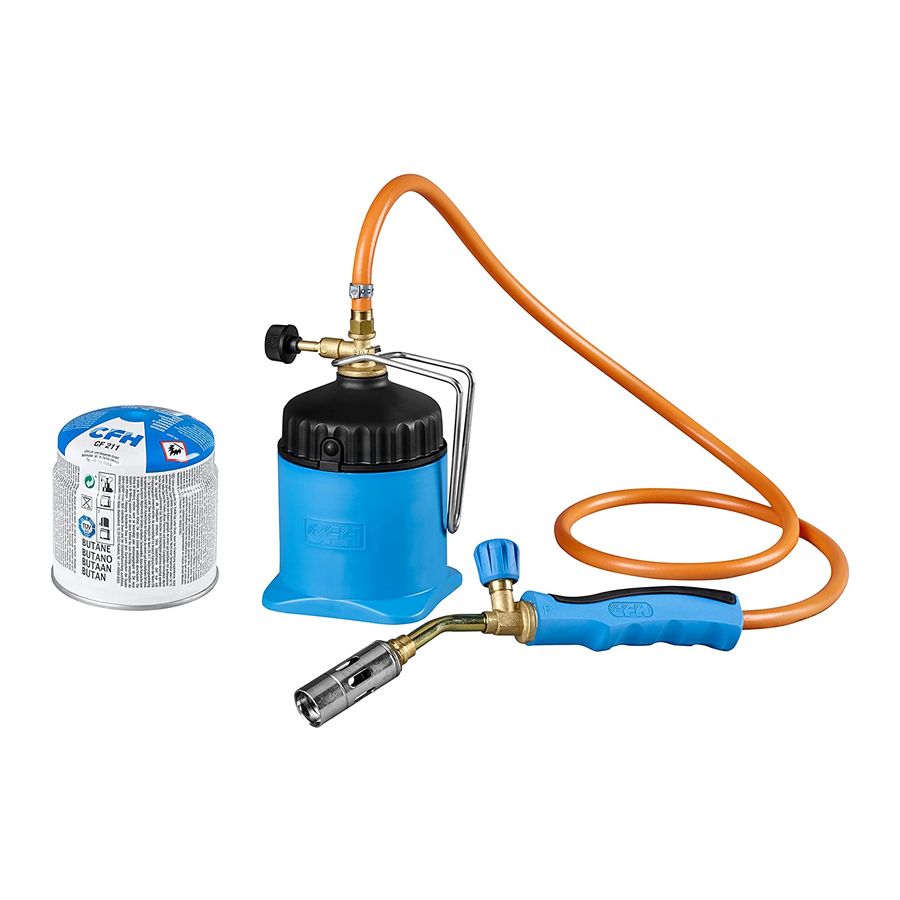

Құрамдас бөліктер

Құрылғы келесілерден тұрады:
1 × тұтқа оттықпен (№ 1-3)
1 × дәнекерлеу шамының жоғарғы бөлігі (№ 5)
2 × CFH бутан канистрлері CF211 (№ 6)
1 × төменгі бөлік (№ 7)
1 Пайдаланушы нұсқаулығы

Мақаланың толық екенін тексеріңіз.

Өндіруші жасаған құрастыру мен параметрлерді ешқашан өзгертпеу керек. Құрылғының құрылымын өз бетіңізше өзгерту, бөлшектерді алып тастау немесе өндіруші мақұлдамаған бөлшектерді пайдалану қауіпті.

Бұл құрылғыны тек CFH-тен шыққан CF211 бутан канистрлерімен ғана пайдалану керек. Бұл стандартты картридждерді DIY дүкенінен оңай табуға болады. Басқа газ картридждерін немесе газ канистрлерін қосуға тырыссаңыз, қауіпті болуы мүмкін. Әртүрлі өндірушілердің құрылғылары мен картридждерін араластыру да ауыр жазатайым оқиғаларға және зақымдануға әкелуі мүмкін! CFH үшінші тараптың картридждерін пайдалану кезінде келтірілген кез келген залал үшін барлық кепілдік талаптарынан бас тартады. Газ канистрін (190 г картридж) қосар алдында оған тіркелген нұсқауларды оқып шығыңыз.

Құрылғыны тек жақсы желдетілетін жерлерде ғана пайдаланыңыз.

Қауіпсіздік нұсқаулары

Газ картриджін бекітпес бұрын осы пайдалану нұсқауларын мұқият оқып шығып, алдымен құрылғымен танысыңыз. Қажет болған жағдайда болашақта кеңес алу үшін нұсқауларды қауіпсіз жерде сақтаңыз.

Жарқыраған көмірден шағылысқан жылу пластикалық бөлікті деформациялауы мүмкін болғандықтан, құрылғыны көмір барбекюін жағу үшін пайдаланбаңыз – жарақат алу қаупі бар!

• Канистрді жақсы желдетілетін жерде, ашық жалын, электрлік пісіру құрылғылары сияқты жалын немесе тұтану көздері жоқ жерде және басқа адамдардан алыс жерде қосыңыз.
• Жылудан/ұшқындардан/ашық жалыннан/ыстық беттерден алыс ұстаңыз. Темекі шекпеңіз.
• Газ картриджін ауыстырған кезде темекі шекпеңіз.
• Газ канистрін немесе газ баллонын қоспас бұрын, тығыздағыштардың (құрылғы мен газ канистрінің немесе газ баллонының арасындағы) орнатылғанына және олардың жақсы жағдайда екеніне әрқашан көз жеткізіңіз (IV сызбаны қараңыз, № 8 – Көзбен шолу).
• Зақымдалған немесе тозған тығыздағышы бар құрылғыны пайдаланбаңыз.
• Ағып тұрған немесе зақымдалған құрылғыны немесе дұрыс жұмыс істемейтін құрылғыны пайдаланбаңыз.
• Картридждер толығымен бос екеніне сенімді болмасаңыз, оларды ауыстырмау керек.
  Картриджде көрсетілген қауіпсіздік нұсқауларын сақтаңыз.
• Құрылғыны балалардың қолы жетпейтін жерде сақтаңыз.
• Құрылғыны балалар пайдаланбауы керек.
• Сұйық газдың оттыққа ағуын тоқтатуы мүмкін болғандықтан, тұтату алдында немесе жұмыс кезінде құрылғыны шайқамаңыз. Бұл сондай-ақ тұтану мәселелерін және құрылғының жану қасиеттеріндегі ақауларды тудыруы мүмкін (мысалы, бақылаусыз, қызыл жалындаған жалын). Егер бұл орын алса, газ реттегіш тұтқаларын (№ 3 және 4) (-) бағытында бұрау арқылы газ беруді дереу өшіру керек. Сонда бақылаусыз газ енді шыға алмайды. Құрылғы 2 – 3 минуттан кейін қайтадан пайдалануға дайын болады.
• Картриджді ауыстыру әрқашан ашық жалын, электрлік ыстық тақталар және т.б. сияқты кез келген ықтимал тұтану көздерінен және басқа адамдар мен жануарлардан алыс жерде, сыртта жүргізілуі керек. Канистрді ауыстырмас бұрын әрқашан газ реттегіш тұтқаларын (№ 3 және 4) өшіріңіз.
• Картридждер бір реттік канистрлер болып табылады. Қайта толтыруға рұқсат етілмейді, себебі ол қауіптіліктерді қамтиды.
• Үй ішінде жұмыс істемеңіз. Жану ауасының берілуін қамтамасыз ету үшін жеткілікті желдету болуы керек. Жанатын материалдардан немесе майлы материалдардан алыс, таза жұмыс орнында жұмыс істеңіз. Ешқашан дәнекерлеу немесе пісіру газдарын жұтпауды қамтамасыз етіңіз. Майсыз қорғаныс киімін киіңіз. Көз әйнегін киіңіз.
• Қалыпты жұмыс кезінде құрылғының оттығының айналасында өте жоғары температураға жетеді.
•
  Тұтандырылған оттықты қоймаңыз. Машинаны жұмыс істеп тұрғанда қараусыз қалдырмаңыз. Картридж жылы немесе тіпті қызып кетуі мүмкін екенін ескеріңіз.
•
  Қол жетімді бөліктер өте ыстық болуы мүмкін. Нәрестелерді құрылғыдан аулақ ұстаңыз. Ыстық кезде оттыққа тиюден аулақ болыңыз. Құрылғы пайдаланылмаған кезде оны шаң мен ылғалдан қорғалған жерде сақтаңыз.
• Желдің екпінінен жалын өшіп қалса, газдың шығып кетпеуі үшін газ реттегіш тұтқаларын (№ 3 және 4) дереу өшіріңіз.
• Құрылғыны ешқашан жанғыш материалдардың немесе жылуға сезімтал өнімдердің жанында пайдаланбаңыз. Жақын беттерден (қабырға, төбе) кемінде 50 см қашықтықты сақтаңыз. Қысқа қашықтықта өрт қаупін азайту үшін әрқашан жалыннан қорғайтын қолайлы төсенішті пайдалану керек (көптеген DIY дүкендерінде бар).
• Жұмыс кезінде құрылғыны ешқашан қараусыз қалдырмаңыз. Жылудың жиналуынан сақ болыңыз! Қолайлы жұмыс қолғаптарын киіңіз және улы түтіндерді жұтпаңыз.
• Ешқашан CFH бутан канистрін толық немесе тіпті жартылай толық болса да алмаңыз, себебі бұл қауіпті! Жарақат алу қаупі!
• Құрылғыны көлденең, тұрақты және сырғып кетпейтін бетке қойыңыз.
• Құрылғыны тек жақсы желдетілетін жерде ғана пайдалану керек. Ұлттық стандарттар келесілерге қолданылады:
  • жану ауасын беру
  • жанбаған газдың қауіпті мөлшерінің жиналуын болдырмау.
• Құрылғыны ешқашан жылу көздерінің, жалынның немесе ұшқынның, шаңның жиналуының немесе жанғыш заттардың жанында пайдаланбау керек. Құрылғыны тек жанғыш материалдардан қауіпсіз қашықтықта пайдалану керек – барлық заттардан кемінде 0,5 м қауіпсіз қашықтықты, сондай-ақ құрылғының үстіндегі кез келген заттардан кемінде 1 м қашықтықты сақтаңыз.
• Газ канистрін жақсы желдетілетін жерде, мүмкіндігінше сыртта және ашық жалын, пилоттық шамдар, электрлік пісіру құрылғылары сияқты кез келген тұтану көздерінен және басқа адамдардан алыс жерде ауыстыру керек.

Ескерту белгілерінің түсіндірмелері

Газ реттегіш тұтқалары (№ 3 және 4) (+) және (-) бағыттарда
Газ реттегіш тұтқасын жабу = газ реттегіш тұтқасын (-) бағытында ӨШІРУ күйіне бұраңыз.

Ағып кетуді тексеру

Құрылғыңыздың тығыздығын тек сыртта тексеріңіз. Қосылатын тығыздағыштың және картридждің тығыз қосылғанына көз жеткізіңіз. Мұны құрылғыны оттық пен канистрдің жоғарғы бөлігі арасындағы бұрандалы қосылымның жағасына дейін суға толтырылған резервуарға кемінде 60 секунд батыру арқылы жасаңыз (аздап еңкейту қозғалыстары қуыстардағы артық ауаның шығуына мүмкіндік береді) (V сызбаны қараңыз). Көпіршіктерді көрсеңіз, құрылғы ағып тұр. Зақымдалған немесе тозған тығыздағыштары бар құрылғыны ешқашан пайдаланбаңыз. Ағып тұрған немесе зақымдалған құрылғыны немесе дұрыс жұмыс істемейтін құрылғыны пайдаланбаңыз. Егер құрылғыңыздан газ ағып кетсе (газдың иісін сезесіз), оны дереу жақсы ауа айналымы бар, жанғыш көздері жоқ жерге шығарыңыз, онда ағып кетуді іздеп, оны жөндей аласыз. Құрылғыңыздың тығыздығын тек сыртта тексеру керек. Ағып кетуді анықтау үшін ешқашан жалынды пайдаланбаңыз, әрқашан сабынды суды пайдаланыңыз!

Газ канистрін қоспас бұрын қабылданатын шаралар

Барлық бекіткіштер мен басқа қосылымдардың дұрыс қосылғанына және ештеңе зақымдалмағанына көз жеткізіңіз. Газ өткізетін бөліктерді зақымдану белгілері бар-жоғын тексеріңіз. Зақымдану белгілерін көрсететін құрылғыны ешқашан пайдаланбаңыз. Канистрді қоспас бұрын әрқашан құрылғыдағы газ реттегіш тұтқаларын (№ 3 және 4) өшіріңіз. Жаңа газ канистрін қоспас бұрын әрқашан тығыздағышты тексеріңіз. Дәнекерлеу шамының жоғарғы бөлігіндегі тескіш түйреуіштің айналасында әрқашан қара резеңке тығыздағыш бар екеніне (IV сызба, № 8) және оның жақсы жағдайда екеніне (көзбен шолу) көз жеткізіңіз. Егер бұл зақымдалған немесе жоқ болса, құрылғыны пайдалану мүмкін емес. Ауыстыру тығыздағыштарын тек уәкілетті дилерлер орнатуы керек. Құрылғыны ешқашан бұзбаңыз! Оттықтағы жалынды жағар алдында барлық бөліктердің тығыз қосылғанына көз жеткізу өте маңызды.

CFH бутан картриджін орнату және ауыстыру

Картриджді салған кезде, жоғарғы және төменгі бөліктерді (№ 5 және 7) бірге бұрамас бұрын, жоғарғы бөліктегі (№ 5) шығару клапанына арналған газ реттегіш тұтқасы (№ 4), сондай-ақ тұтқадағы (№ 3) екеуі де жабық екеніне әрқашан көз жеткізіңіз. Төменгі бөлікті (№ 7) бұрап алыңыз, содан кейін канистрді (№ 6) канистр контейнеріне (№ 7) салыңыз. Сонымен қатар, қара резеңке тығыздағыштың (№ 8) жоғарғы бөлікте (№ 5) тескіш түйреуіштің айналасындағы ішінде орнында екенін және оның жақсы жағдайда екенін тексеру керек. Тығыздағыш жоқ болса, құрылғыны пайдалануға болмайды. Дилеріңізден немесе CFH-тен түпнұсқа резеңке тығыздағыштарды сұраңыз. Құрылғыны тігінен ұстағаныңызға, оны тез бұрағаныңызға және жіптердің қиылыспағанына көз жеткізіңіз. Әрбір құрастырудан кейін және картриджді әр ауыстырған сайын ағып кету сынағын жүргізу керек (3-бөлімді қараңыз). Картриджді ауыстырмас бұрын оның бос екеніне көз жеткізіңіз (сұйықтықтың шайқалып жатқанын есту үшін оны шайқаңыз). Газ картриджін немесе газ баллонын босатар алдында оттықтардың өшіп қалғанын тексеріңіз. Құрылғыға жаңа газ картриджін немесе газ баллонын қоспас бұрын тығыздағыштарды тексеріңіз. Төменгі бөлікті (№ 7) жоғарғы бөліктен (№ 5) сағат тіліне қарсы бұрау арқылы ажыратыңыз. Газ канистрін немесе газ баллонын әрқашан сыртта және басқа адамдардан алыс жерде ауыстырыңыз. Канистр мен құрылғыны күн сәулесінен (жылуға ұшыраудан) сақтаңыз. 50°C-тан жоғары температурада пайдаланбаңыз.

Құрылғыны қалай пайдалану керек

Канистрді салғаннан кейін, жоғарғы бөліктегі (№ 5) газ реттегіш тұтқасын (№ 4) ашу керек. Содан кейін тұтқадағы (№ 2) газ реттегіш тұтқасын (№ 3) жарты айналымға жуық ашып, оттықтың ұшындағы (№ 1) газ жалынын жағыңыз. Газдың сұйық фазада шлангқа ағып кетпеуін қамтамасыз ету үшін құрылғыны еңкейтілмегендей етіп ұстаңыз. Газ шлангісінің бұратылып кетуіне жол бермеңіз. Қысымды газ канистрінің төменгі бөлігін құрылғының жанасу беті ретінде де пайдалануға болады.

Жалынды реттеу

Жалынды реттеу үшін газ реттегіш тұтқаларын (№ 3 және 4) пайдаланыңыз, оларды "+" немесе "-" бағыттарында бұраңыз.

Құрылғыны өшіру

Егер сіз жоғарғы бөліктегі (№ 5) газ реттегіш тұтқасын (№ 4) оңға (сағат тілімен) бұрасаңыз, газ беру өшіріледі. Шлангда қалған газ мөлшері де жанып кетеді, сондай-ақ түпнұсқа қосалқы бөлшектері бар немесе CFH тұтынушыларға қызмет көрсету оларды жүзеге асырады. Құрылғыны ешқандай жолмен өзгертпеңіз. Егер құрылғы зақымдалған болса немесе өндірушіге немесе жөндеу қызметі орталығына қайтарылуы керек болса, құрылғыны сатып алған дүкенге немесе өндірушіге хабарласыңыз.

Құрылғыны тазалау

Құрылғыны тазалау үшін оттық салқындағанша күтіп, құрғақ шүберекті пайдаланыңыз. Тазалағыш затты пайдаланбаңыз, себебі ол оттықтың тесіктері мен газ саптамасын бітеп тастауы мүмкін.

Экологиялық нұсқаулар

Газ толтыру қоршаған ортаға зиянсыз СКГ-дан тұрады және қоршаған ортаға немесе озон қабатына қауіп төндірмейді. Сұйық газға арналған ережелерді орындаңыз.

Кәдеге жарату нұсқаулары:

Картриджді кәдеге жарату: Босатылған газ канистрлерін қос жүйелі жинау пунктіне тасымалдауға болады. Толық босатылмаған банкаларды қалдықтарды жинауға тасымалдау керек.
Құрылғыны кәдеге жарату: Құрылғы қайта өңделетін материалдардан жасалған. Бұл құрылғыны кәдеге жарату немесе қайта өңдеу үшін жергілікті қайта өңдеу кеңсесіне немесе қалдықтарды кәдеге жарату компаниясына хабарласыңыз.

Кепілдік

Түпнұсқа түбіртекті әрқашан қауіпсіз жерде сақтаңыз. Бұл құжат сатып алуды растау ретінде қажет. Кепілдік талабыңыз болса, бізге info@cfh-gmbh.de электрондық поштасы арқылы хабарласыңыз. Біз сізбен дереу байланысамыз.

Техникалық сипаттамалар

Пайдаланушы нұсқаулығында көрсетілген өнімділік деректері құрылғы CFH бутан картриджі № 52149-мен қоршаған ортаның температурасы шамамен 20°C және газ реттегіш тұтқасы толық ашық болғанда 15 минут жану уақытымен пайдаланылған кездегіге жатады.

Қоршаған ауаның температурасы құрылғының қуатына айтарлықтай әсер етеді. Жалпы алғанда, келесі жағдай қолданылады: өнімділік суық ортада таралады.

Жұмыс киіміңізге бекіту

Кронштейнді бекіту (II + III сызбалар)
Бекіту кронштейнін бірге сығып, жартылай дөңгелек сым ілмегін газ реттегіш тұтқасының астына қойыңыз, ол жез клапан мойнына орналассын, содан кейін кронштейнді сығуды тоқтатыңыз, ол орнына бекітіледі. Енді құрылғыны жұмыс киіміңізге бекіте аласыз.

Техникалық және көрнекі өзгерістер енгізу құқығын өзімізде қалдырамыз.

Тел. +49 7136 9594-0
ФАКС +49 7136 9594-44
Интернет: www.cfh-gmbh.de
Электрондық пошта: info@cfh-gmbh.de
