CFH LM 3000, 52170 - Navodila za uporabo spajkalne svetilke

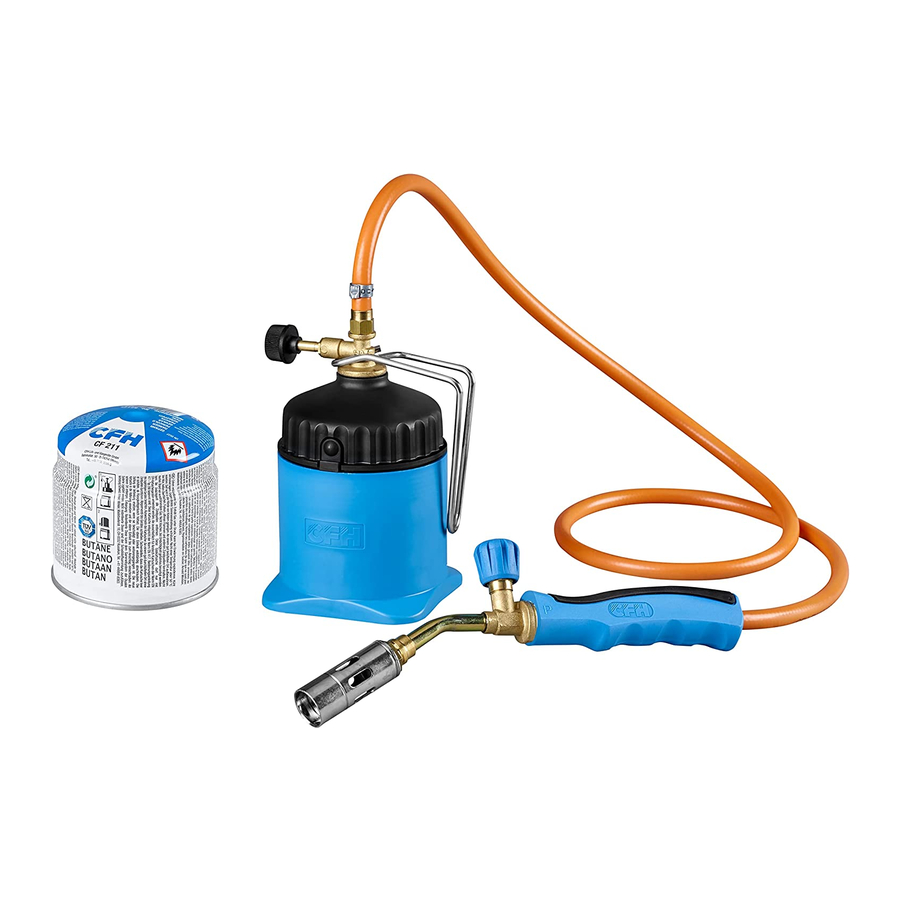

Sestavni deli

Naprava je sestavljena iz:
1 × ročaj z gorilnikom (št. 1-3)
1 × zgornji del spajkalne svetilke (št. 5)
2 × CFH butanske kartuše CF211 (št. 6)
1 × spodnji del (št. 7)
1 Navodila za uporabo

Prosimo, preverite, ali je artikel popoln.

Sestava in nastavitve, ki jih je opravil proizvajalec, se nikoli ne smejo spreminjati. Nevarno je spreminjati strukturo naprave na lastno odgovornost, odstranjevati dele ali uporabljati dele, ki jih proizvajalec ni odobril.

To napravo je dovoljeno uporabljati samo s CF211 butanskimi kartušami podjetja CFH. Te standardne kartuše je enostavno najti v trgovini z opremo za dom. Lahko je nevarno, če poskušate priključiti druge vrste plinskih kartuš ali plinskih jeklenk. Mešanje naprav in kartuš različnih proizvajalcev lahko povzroči tudi resne nesreče in škodo! CFH zavrača vse garancijske zahtevke za kakršno koli škodo, nastalo pri uporabi kartuš tretjih oseb. Nikoli ne priključite plinske jeklenke (kartuše 190 g), ne da bi prej prebrali navodila, navedena na njej.

Napravo uporabljajte samo v dobro prezračevanih prostorih.

Varnostna navodila

Prosimo, da pred pritrditvijo plinske kartuše natančno preberete ta navodila za uporabo in se najprej seznanite z napravo. Navodila shranite na varnem mestu za prihodnje posvetovanje, če bo potrebno.

Ne uporabljajte naprave za prižiganje žara na oglje, saj lahko toplota, ki se odbija od žarečega oglja, deformira plastični del – nevarnost poškodb!

• Priključite jeklenko v dobro prezračevanem okolju, ki je brez plamenov ali virov vžiga, kot so odprti plameni, električni kuhalni aparati in daleč stran od drugih ljudi.
• Hranite stran od vročine/iskre/odprtega ognja/vročih površin. Ne kadite.
• Ne kadite pri menjavi plinske kartuše.
• Vedno preverite, ali so tesnila (med napravo in plinsko kartušo ali plinsko jeklenko) nameščena in ali so v dobrem stanju, preden priključite plinsko kartušo ali plinsko jeklenko (glejte risbo IV, št. 8 – vizualni pregled).
• Ne uporabljajte naprave s poškodovanim ali izrabljenim tesnilom.
• Ne uporabljajte naprave, ki pušča ali je poškodovana, ali naprave, ki ne deluje pravilno.
• Kartuš ne smete zamenjati, če niste prepričani, ali so popolnoma prazne.
  Upoštevajte varnostna navodila, navedena na kartuši.
• Napravo hranite izven dosega otrok.
• Naprave ne smejo uporabljati otroci.
• Ne stresajte naprave pred vžigom ali med delovanjem, saj lahko to prepreči pretok tekočega plina v gorilnik. To lahko povzroči tudi težave z vžigom in napake v zgorevalnih lastnostih naprave (npr. nenadzorovan, rdečkasto goreč plamen). Če se to zgodi, je treba takoj zapreti dovod plina z obračanjem gumbov za regulacijo plina (št. 3 in 4) v smeri (-). Potem ne more več uhajati nenadzorovan plin. Naprava bo ponovno pripravljena za uporabo po 2 – 3 minutah.
• Menjava kartuše mora biti vedno opravljena na prostem in daleč stran od morebitnih virov vžiga, kot so odprti plameni, električne kuhalne plošče itd., in daleč stran od drugih ljudi in živali. Pred zamenjavo jeklenke vedno zaprite gumbe za regulacijo plina (št. 3 in 4).
• Kartuše so kartuše za enkratno uporabo. Ponovno polnjenje ni dovoljeno, saj vključuje neposredne nevarnosti.
• Ne delajte v zaprtih prostorih. Za zagotovitev dovoda zraka za zgorevanje mora biti prisotno ustrezno prezračevanje. Delujte na čistem delovnem mestu, stran od vnetljivih ali mastnih materialov. Zagotovite, da nikoli ne vdihavate plinov pri spajkanju ali varjenju. Nosite zaščitno obleko brez maščob. Nosite očala.
• Med normalnim delovanjem se okoli gorilnika naprave dosežejo zelo visoke temperature.
•
  Ne odlagajte prižganega gorilnika. Ne puščajte stroja brez nadzora, medtem ko deluje. Zavedajte se, da se lahko kartuša segreje ali celo pregreje.
•
  Dostopni deli se lahko zelo segrejejo. Dojenčke hranite stran od naprave. Izogibajte se dotikanju gorilnika, ko je vroč. Ko naprave ne uporabljate, jo shranite zaščiteno pred prahom in vlago.
• Takoj zaprite gumbe za regulacijo plina (št. 3 in 4), če plamen ugasne zaradi sunka vetra, da ne more uhajati več plina.
• Nikoli ne uporabljajte naprave v bližini vnetljivih materialov ali izdelkov, občutljivih na toploto. Ohranjajte razdaljo najmanj 50 cm od sosednjih površin (stena, strop). Na krajših razdaljah morate vedno uporabiti primerno ognjevarno podlogo, da zmanjšate nevarnost požara (na voljo v številnih trgovinah z opremo za dom).
• Nikoli ne puščajte naprave brez nadzora med delovanjem. Pazite na nabiranje toplote! Nosite primerne delovne rokavice in ne vdihavajte strupenih hlapov.
• Nikoli ne odstranjujte CFH butanske jeklenke, če je polna ali celo delno polna, saj je to nevarno! Nevarnost poškodb!
• Enoto postavite na vodoravno, stabilno in nedrsečo površino.
• Napravo je dovoljeno uporabljati samo v dobro prezračevanem prostoru. Veljajo nacionalni standardi za:
  • dovod zraka za zgorevanje
  • preprečevanje nabiranja nevarnih količin nezgorelega plina.
• Naprave se nikoli ne sme uporabljati v bližini virov toplote, plamenov ali isker, nabiranja prahu ali vnetljivih snovi. Napravo je dovoljeno uporabljati samo na varni razdalji od vnetljivih materialov – ohranjajte varno razdaljo najmanj 0,5 m od vseh predmetov in razdaljo najmanj 1 m od vseh predmetov nad napravo.
• Plinsko jeklenko je treba zamenjati v dobro prezračevanem prostoru, po možnosti na prostem in daleč stran od virov vžiga, kot so odprti plameni, kontrolni plameni, električni kuhalni aparati in daleč stran od drugih ljudi.

Pojasnila opozorilnih simbolov

Gumbi za regulacijo plina (št. 3 in 4) v smereh (+) in (-)
Zapiranje gumba za regulacijo plina = obrnite gumb za regulacijo plina na OFF (izklop) v smeri (-).

Preizkus puščanja

Preverite tesnost naprave samo na prostem. Preverite, ali sta priključno tesnilo in kartuša tesno povezana. To storite tako, da napravo potopite do ovratnika vijačne povezave med gorilnikom in zgornjim delom jeklenke (glejte risbo V) v rezervoar, napolnjen z vodo, za najmanj 60 sekund (rahli nagibni gibi bodo omogočili uhajanje morebitnega odvečnega zraka v votlinah). Naprava pušča, če vidite mehurčke. Nikoli ne uporabljajte naprave s poškodovanimi ali izrabljenimi tesnili. Ne uporabljajte naprave, ki pušča ali je poškodovana, ali naprave, ki ne deluje pravilno. Če iz vaše naprave uhaja plin (lahko vonjate plin), jo takoj odnesite na mesto z dobrim kroženjem zraka brez vnetljivih virov, kjer lahko poiščete puščanje in ga odpravite. Tesnost vaše naprave je treba preveriti samo na prostem. Nikoli ne uporabljajte plamena, da bi poskušali locirati puščanje, vedno uporabite milnico!

Ukrepi, ki jih je treba sprejeti pred priključitvijo plinske jeklenke

Prepričajte se, da so vsi priključki in druge povezave pravilno povezani in nič ni poškodovano. Preverite, ali so deli, ki prenašajo plin, poškodovani. Nikoli ne uporabljajte naprave, ki kaže znake poškodb. Pred priključitvijo jeklenke vedno zaprite gumbe za regulacijo plina (št. 3 in 4) na napravi. Pred priključitvijo nove plinske jeklenke vedno preverite tesnilo. Vedno se prepričajte, da je okoli prebadalne igle v zgornjem delu spajkalne svetilke črno gumijasto tesnilo (risba IV, št. 8) in da je v dobrem stanju (vizualni pregled). Če je to poškodovano ali manjka, naprave ni mogoče uporabljati. Nadomestna tesnila lahko namestijo samo pooblaščeni prodajalci. Nikoli ne posegajte v napravo! Zelo pomembno je, da se vedno pred prižiganjem plamena na gorilniku prepričate, da so vsi deli tesno povezani.

Namestitev in zamenjava CFH butanske kartuše

Pri vstavljanju kartuše se vedno prepričajte, da sta tako gumb za regulacijo plina (št. 4) za izpustni ventil na zgornjem delu (št. 5) kot tudi tisti na ročaju (št. 3) zaprta, preden privijete zgornji in spodnji del skupaj (št. 5 in 7). Odvijte spodnji del (št. 7) in nato vstavite jeklenko (št. 6) v posodo za jeklenko (št. 7). Hkrati morate preveriti, ali je črno gumijasto tesnilo (št. 8) nameščeno v zgornjem delu (št. 5) na notranji strani okoli prebadalne igle in ali je v dobrem stanju. Naprave se ne sme uporabljati, če tesnilo manjka. Za originalna gumijasta tesnila vprašajte svojega prodajalca ali CFH. Prepričajte se, da držite napravo navpično, da jo hitro privijete skupaj in da navoji niso prekrižani. Po vsaki montaži in vsaki menjavi kartuše je treba opraviti preizkus puščanja (glejte poglavje 3). Prepričajte se, da je kartuša prazna, preden jo zamenjate (potresite jo, da slišite, ali se tekočina pretaka). Preverite, ali so gorilniki ugasnjeni, preden sprostite plinsko kartušo ali plinsko jeklenko. Pred priključitvijo nove plinske kartuše ali plinske jeklenke na napravo preverite tesnila. Odvijte spodnji del (št. 7) od zgornjega dela (št. 5) tako, da ga obrnete v nasprotni smeri urinega kazalca. Plinsko jeklenko ali plinsko jeklenko vedno zamenjajte na prostem in daleč stran od drugih ljudi. Jeklenko in napravo hranite izven sončne svetlobe (izpostavljenost toploti). Ne uporabljajte pri temperaturah nad 50 °C.

Kako upravljati napravo

Ko vstavite jeklenko, odprite gumb za regulacijo plina (št. 4) na zgornjem delu (št. 5). Nato odprite gumb za regulacijo plina (št. 3) na ročaju (št. 2) za približno pol obrata in prižgite plamen plina na konici gorilnika (št. 1). Držite napravo tako, da ni nagnjena, da se plin ne bo pretakal v cev med tekočo fazo. Preprečite, da bi se plinska cev zvila. Spodnji del tlačne plinske jeklenke se lahko uporablja tudi kot kontaktna površina naprave.

Nastavitev plamena

Uporabite gumbe za regulacijo plina (št. 3 in 4) za nastavitev plamena tako, da jih obrnete v smeri "+" ali "-".

Izklop naprave

Dovod plina se bo zaprl, če obrnete gumb za regulacijo plina (št. 4) na zgornjem delu (št. 5) v desno (v smeri urinega kazalca). Količina plina, ki ostane v cevi, bo zgorela rea-ima tudi originalne nadomestne dele ali pa jih da opraviti servisni službi CFH. Naprave nikakor ne spreminjajte. Če je naprava poškodovana ali jo je treba vrniti proizvajalcu ali servisnemu centru, se obrnite na trgovino, kjer ste napravo kupili, ali na proizvajalca.

Čiščenje naprave

Za čiščenje naprave počakajte, da se gorilnik ohladi, in uporabite suho krpo. Ne uporabljajte čistilnega sredstva, saj lahko zamaši luknje gorilnika in plinsko šobo.

Okoljska navodila

Plinsko polnilo je sestavljeno iz okolju prijaznega LPG in ne predstavlja nevarnosti za okolje ali ozonski plašč. Upoštevajte predpise za tekoči plin.

Navodila za odstranjevanje:

Odstranjevanje kartuše: Izpraznjene plinske jeklenke je mogoče odpeljati na zbirno mesto dvojnega sistema. Pločevinke, ki niso popolnoma prazne, je treba odpeljati na zbirno mesto odpadkov.
Odstranjevanje naprave: Naprava je izdelana iz materialov, ki jih je mogoče reciklirati. Za odstranitev ali recikliranje te naprave se obrnite na lokalni urad za recikliranje ali podjetje za odstranjevanje odpadkov.

Garancija

Originalni račun vedno hranite na varnem mestu. Ta dokument je potreben kot dokazilo o nakupu. Če imate garancijski zahtevek, nas kontaktirajte po e-pošti na: info@cfh-gmbh.de. Takoj vas bomo kontaktirali.

Tehnične specifikacije

Podatki o zmogljivosti, navedeni v navodilih za uporabo, se nanašajo na uporabo naprave s CFH butansko kartušo št. 52149 pri temperaturi okolice približno 20 °C in času gorenja 15 minut s popolnoma odprtim gumbom za regulacijo plina.

Temperatura zraka v okolici bo imela pomemben vpliv na moč naprave. Na splošno velja naslednje: zmogljivost se v hladnem okolju zmanjša.

Pritrditev na delovna oblačila

Pritrditev nosilca (risbe II + III)
Stisnite pritrdilni nosilec skupaj, postavite polkrožno žično zanko pod gumb za regulacijo plina, tako da sedi na medeninastem vratu ventila, in nato prenehajte stiskati nosilec, da se zaskoči na svoje mesto. Zdaj lahko napravo pritrdite na delovna oblačila.

Pridržujemo si pravico do tehničnih in vizualnih sprememb.

Tel. +49 7136 9594-0
FAX +49 7136 9594-44
Internet: www.cfh-gmbh.de
E-Mail: info@cfh-gmbh.de
