CFH LM 3000, 52170 - Forrasztólámpa kézikönyv

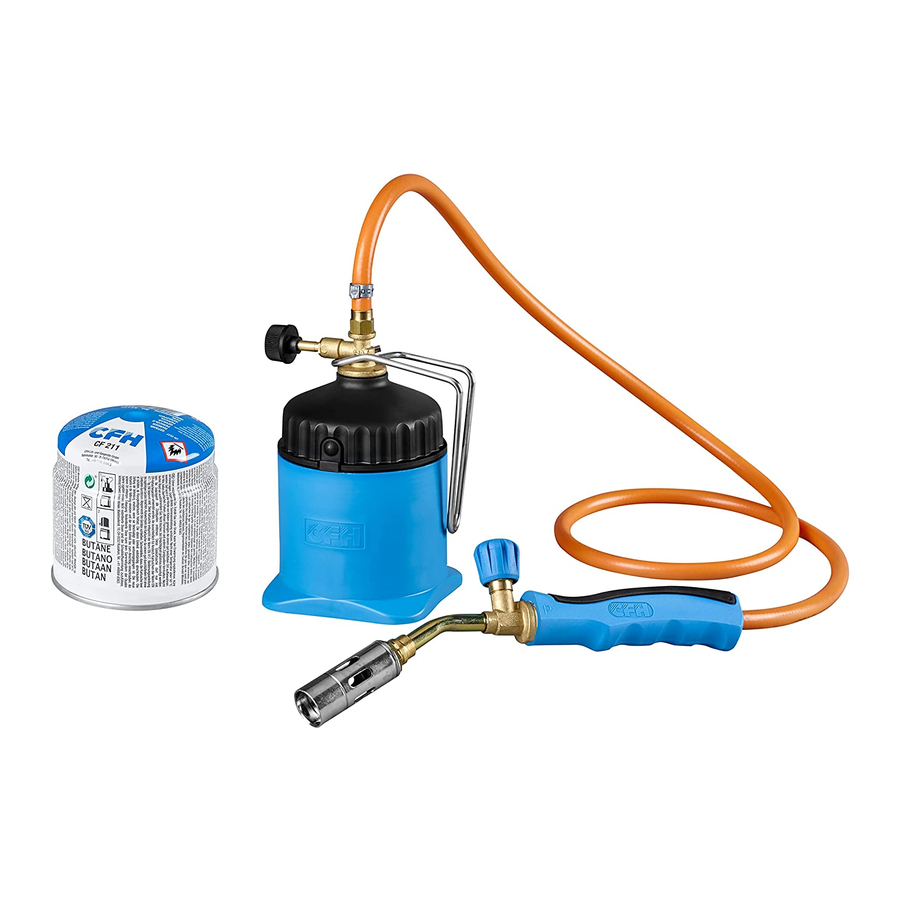

Alkatrészek

A készülék a következőkből áll:
1 × fogantyú égővel (1-3. sz.)
1 × felső forrasztólámpa rész (5. sz.)
2 × CFH bután patron CF211 (6. sz.)
1 × alsó rész (7. sz.)
1 Felhasználói kézikönyv

Kérjük, ellenőrizze, hogy a termék teljes-e.

A gyártó által végzett összeszerelést és beállításokat soha nem szabad megváltoztatni. Veszélyes a készülék szerkezetét saját hatáskörben megváltoztatni, alkatrészeket eltávolítani vagy olyan alkatrészeket használni, amelyeket a gyártó nem hagyott jóvá.

Ez a készülék csak CFH CF211 bután patronokkal használható. Ezek a szabványos patronok könnyen megtalálhatók egy barkácsboltban. Veszélyes lehet, ha más típusú gázpatronokat vagy gázpalackokat próbál csatlakoztatni. A különböző gyártók eszközeinek és patronjainak összekeverése súlyos baleseteket és károkat is okozhat! A CFH elhárít minden garanciális igényt a harmadik féltől származó patronok használatából eredő károkért. Soha ne csatlakoztasson gázpalackot (190 g-os patron), mielőtt elolvasná a rajta található utasításokat.

A készüléket csak jól szellőző helyen használja.

Biztonsági utasítások

Kérjük, figyelmesen olvassa el ezeket a használati utasításokat, mielőtt csatlakoztatná a gázpatront, és először ismerje meg a készüléket. Őrizze meg az utasításokat biztonságos helyen, hogy szükség esetén a jövőben is konzultálhasson velük.

Ne használja a készüléket faszenes grill meggyújtására, mert a izzó szénről visszaverődő hő deformálhatja a műanyag alkatrészt – sérülésveszély!

• A patront jól szellőző, lángoktól vagy gyújtóforrásoktól mentes környezetben csatlakoztassa, például nyílt lángtól, elektromos főzőkészülékektől távol, és más emberektől távol.
• Tartsa távol hőtől/szikrától/nyílt lángtól/forró felületektől. Ne dohányozzon.
• Ne dohányozzon a gázpatron cseréjekor.
• Mindig ellenőrizze, hogy a tömítések (a készülék és a gázpatron vagy gázpalack között) fel vannak-e szerelve, és hogy jó állapotban vannak-e, mielőtt csatlakoztatná a gázpatront vagy gázpalackot (lásd a IV. ábrát, 8. sz. – Vizuális ellenőrzés).
• Ne használjon sérült vagy elhasználódott tömítéssel rendelkező készüléket.
• Ne használjon szivárgó vagy sérült készüléket, vagy olyan készüléket, amely nem működik megfelelően.
• A patronokat nem szabad kicserélni, ha nem biztos abban, hogy teljesen üresek.
  Tartsa be a patronon feltüntetett biztonsági utasításokat.
• Tartsa a készüléket gyermekek elől elzárva.
• A készüléket gyermekek nem használhatják.
• Ne rázza a készüléket gyújtás előtt vagy működés közben, mert ez megakadályozhatja, hogy a folyékony gáz az égőbe áramoljon. Ez gyújtási problémákat és hibákat is okozhat a készülék égési tulajdonságaiban (pl. ellenőrizhetetlen, vöröses láng). Ha ez megtörténik, a gázellátást azonnal le kell zárni a gázszabályozó gombok (3. és 4. sz.) (-) irányba forgatásával. Ekkor nem szökhet el több ellenőrizetlen gáz. A készülék 2-3 perc elteltével ismét használatra kész lesz.
• A patron cseréjét mindig a szabadban kell elvégezni, távol minden lehetséges gyújtóforrástól, például nyílt lángtól, elektromos főzőlaptól stb., valamint más emberektől és állatoktól távol. A patron cseréje előtt mindig zárja el a gázszabályozó gombokat (3. és 4. sz.).
• A patronok eldobható patronok. A feltöltés nem megengedett, mert közvetlen veszélyekkel jár.
• Ne dolgozzon beltérben. Megfelelő szellőzésnek kell lennie az égési levegő ellátásának biztosításához. Tiszta munkahelyen dolgozzon, távol éghető anyagoktól vagy zsíros anyagoktól. Ügyeljen arra, hogy soha ne lélegezze be a forrasztó- vagy hegesztőgázokat. Viseljen zsírmentes védőruházatot. Viseljen védőszemüveget.
• A készülék égője körül nagyon magas hőmérséklet érhető el normál működés közben.
•
  Ne tegye le a meggyújtott égőt. Ne hagyja a gépet felügyelet nélkül, amíg az működik. Vegye figyelembe, hogy a patron felmelegedhet vagy akár felforrósodhat is.
•
  A hozzáférhető részek nagyon felforrósodhatnak. Tartsa távol a csecsemőket a készüléktől. Kerülje az égő megérintését, amíg az forró. Ha a készüléket nem használja, tárolja portól és nedvességtől védve.
• Azonnal zárja el a gázszabályozó gombokat (3. és 4. sz.), ha a lángot egy széllökés elfújja, hogy ne szökhessen el több gáz.
• Soha ne használja a készüléket gyúlékony anyagok vagy hőre érzékeny termékek közelében. Tartson legalább 50 cm távolságot a szomszédos felületektől (fal, mennyezet). Rövidebb távolságok esetén mindig használjon megfelelő lángvédő szőnyeget a tűzveszély csökkentése érdekében (számos barkácsboltban kapható).
• Soha ne hagyja a készüléket felügyelet nélkül működés közben. Ügyeljen a hő felhalmozódására! Viseljen megfelelő munkavédelmi kesztyűt, és ne lélegezze be a mérgező füstöket.
• Soha ne távolítson el egy CFH bután patront, ha az tele van, vagy akár csak részben is, mert ez veszélyes! Sérülésveszély!
• Helyezze a készüléket vízszintes, stabil és csúszásmentes felületre.
• A készüléket csak jól szellőző helyen szabad használni. A nemzeti szabványok a következőkre vonatkoznak:
  • égési levegő biztosítása
  • a veszélyes mennyiségű el nem égett gáz felhalmozódásának megakadályozása.
• A készüléket soha nem szabad hőforrások, lángok vagy szikrák, porfelhalmozódások vagy gyúlékony anyagok közelében használni. A készüléket csak gyúlékony anyagoktól biztonságos távolságban szabad használni – tartson legalább 0,5 m biztonságos távolságot minden tárgytól, valamint legalább 1 m távolságot a készülék feletti tárgyaktól.
• A gázpatront jól szellőző helyen, lehetőleg a szabadban kell kicserélni, távol minden gyújtóforrástól, például nyílt lángtól, gyújtólángtól, elektromos főzőkészülékektől, és távol más emberektől.

Figyelmeztető szimbólumok magyarázata

Gázszabályozó gombok (3. és 4. sz.) (+) és (-) irányban
A gázszabályozó gomb lezárása = forgassa a gázszabályozó gombot OFF állásba a (-) irányba.

Szivárgásvizsgálat

A készülék tömítettségét csak a szabadban ellenőrizze. Ellenőrizze, hogy a csatlakozó tömítés és a patron szorosan össze vannak-e kötve. Ezt úgy tegye, hogy a készüléket legalább 60 másodpercig merítse a vízbe a tartályban az égő és a patron felső része közötti csavarkötés gallérjáig (lásd az V. ábrát) (enyhe billentő mozdulatokkal a üregekben lévő felesleges levegő távozhat). A készülék szivárog, ha buborékokat lát. Soha ne használjon sérült vagy elhasználódott tömítésekkel rendelkező készüléket. Ne használjon szivárgó vagy sérült készüléket, vagy olyan készüléket, amely nem működik megfelelően. Ha gáz szivárog ki a készülékből (érzi a gázszagot), azonnal vigye ki egy jó légáramlású helyre, ahol nincsenek gyúlékony források, ahol megkeresheti a szivárgást és kijavíthatja azt. A készülék tömítettségét csak a szabadban szabad ellenőrizni. Soha ne használjon lángot a szivárgás megkeresésére, mindig használjon szappanos vizet!

A gázpatron csatlakoztatása előtt megteendő intézkedések

Győződjön meg arról, hogy minden tartozék és egyéb csatlakozás megfelelően van csatlakoztatva, és semmi sem sérült. Ellenőrizze a gázt szállító alkatrészeket, hogy nincsenek-e sérülések. Soha ne használjon olyan készüléket, amely sérülés jeleit mutatja. Mindig zárja el a gázszabályozó gombokat (3. és 4. sz.) a készüléken, mielőtt csatlakoztatna egy patront. Mindig ellenőrizze a tömítést, mielőtt új gázpatront csatlakoztat. Mindig győződjön meg arról, hogy van egy fekete gumitömítés a forrasztólámpa felső részében lévő átszúrócsap körül (IV. ábra, 8. sz.), és hogy az jó állapotban van (vizuális ellenőrzés). Ha ez sérült vagy hiányzik, a készülék nem üzemeltethető. A csere tömítéseket csak felhatalmazott kereskedők szerelhetik fel. Soha ne babrálja meg a készüléket! Nagyon fontos, hogy mindig, mielőtt meggyújtaná a lángot az égőn, győződjön meg arról, hogy minden alkatrész szorosan össze van kötve.

CFH bután patron felszerelése és cseréje

A patron behelyezésekor mindig győződjön meg arról, hogy a felső rész (5. sz.) elszívószelepének (4. sz.) és a fogantyún (3. sz.) lévő gázszabályozó gomb is zárva van, mielőtt összecsavarozná a felső és alsó részt (5. és 7. sz.). Csavarja le az alsó részt (7. sz.), majd helyezze be a patront (6. sz.) a patron tartályba (7. sz.). Ezzel egyidejűleg ellenőrizze, hogy a fekete gumitömítés (8. sz.) a felső részben (5. sz.) a belső oldalon az átszúrócsap körül a helyén van-e, és hogy jó állapotban van-e. A készüléket nem szabad üzemeltetni, ha a tömítés hiányzik. Kérjen eredeti gumitömítéseket a kereskedőjétől vagy a CFH-tól. Ügyeljen arra, hogy a készüléket függőlegesen tartsa, hogy gyorsan csavarja össze, és hogy a menetek ne keresztezzék egymást. Minden összeszerelés és minden patroncsere után szivárgásvizsgálatot kell végezni (lásd a 3. szakaszt). Győződjön meg arról, hogy a patron üres, mielőtt kicserélné (rázza meg, hogy hallja, hogy lötyög-e a folyadék). Ellenőrizze, hogy az égők kialudtak-e, mielőtt meglazítaná a gázpatront vagy gázpalackot. Ellenőrizze a tömítéseket, mielőtt új gázpatront vagy gázpalackot csatlakoztat a készülékhez. Csavarja le az alsó részt (7. sz.) a felső részről (5. sz.) az óramutató járásával ellentétes irányba forgatva. A gázpatront vagy gázpalackot mindig a szabadban cserélje ki, távol más emberektől. Tartsa távol a patront és a készüléket a napfénytől (hőhatás). Ne használja 50°C feletti hőmérsékleten.

A készülék üzemeltetése

A patron behelyezése után nyissa ki a gázszabályozó gombot (4. sz.) a felső részen (5. sz.). Ezután nyissa ki a gázszabályozó gombot (3. sz.) a fogantyún (2. sz.) körülbelül fél fordulattal, és gyújtsa meg a gázlángot az égő csúcsánál (1. sz.). Tartsa a készüléket úgy, hogy ne legyen megdöntve, hogy a gáz ne folyjon a tömlőbe a folyékony fázisban. Akadályozza meg a gáztömlő megcsavarodását. A nyomás alatt lévő gázpatron alsó része a készülék érintkező felületeként is használható.

Láng beállítása

A gázszabályozó gombokkal (3. és 4. sz.) állítsa be a lángot a "+" vagy "-" irányba forgatva.

A készülék leállítása

A gázellátás le lesz zárva, ha a gázszabályozó gombot (4. sz.) a felső részen (5. sz.) jobbra (az óramutató járásával megegyező irányba) forgatja. A tömlőben maradt gáz mennyisége el fog égni. eredeti alkatrészekkel is rendelkezik, vagy a CFH ügyfélszolgálat végezze el azokat. Semmilyen módon ne módosítsa a készüléket. Ha a készülék sérült, vagy vissza kell küldeni a gyártónak vagy egy javítószolgálatnak, kérjük, vegye fel a kapcsolatot azzal az üzlettel, ahol a készüléket vásárolta, vagy a gyártóval.

A készülék tisztítása

A készülék tisztításához várja meg, amíg az égő lehűl, és használjon száraz ruhát. Ne használjon tisztítószert, mert eltömítheti az égő lyukait és a gázfúvókát.

Környezetvédelmi utasítások

A gáztöltet környezetbarát LPG-ből áll, és nem jelent veszélyt a környezetre vagy az ózonrétegre. Kövesse a folyékony gázra vonatkozó előírásokat.

Ártalmatlanítási utasítások:

Patron ártalmatlanítása: Az üres gázpatronok kettős rendszerű gyűjtőhelyre szállíthatók. A nem teljesen üres dobozokat hulladékgyűjtőbe kell szállítani.
Készülék ártalmatlanítása: A készülék újrahasznosítható anyagokból készült. A készülék ártalmatlanításához vagy újrahasznosításához kérjük, vegye fel a kapcsolatot egy helyi újrahasznosító irodával vagy egy hulladékkezelő céggel.

Garancia

Mindig őrizze meg az eredeti nyugtát biztonságos helyen. Ez a dokumentum szükséges a vásárlás igazolásához. Garanciális igény esetén vegye fel velünk a kapcsolatot e-mailben a következő címen: info@cfh-gmbh.de. Azonnal felvesszük Önnel a kapcsolatot.

Műszaki adatok

A felhasználói kézikönyvben feltüntetett teljesítményadatok arra vonatkoznak, amikor a készüléket CFH bután patronnal használják, 52149. sz., kb. 20°C-os környezeti hőmérsékleten és 15 perces égési idővel, teljesen nyitott gázszabályozó gombbal.

A környezeti levegő hőmérséklete jelentős hatással lesz a készülék teljesítményére. Általánosságban a következő érvényes: a teljesítmény hideg környezetben csökken.

Rögzítés a munkaruházathoz

A konzol rögzítése (II. + III. ábra)
Nyomja össze a rögzítőkonzolt, helyezze a félkör alakú huzalhurokot a gázszabályozó gomb alá úgy, hogy az a sárgaréz szelepnyakon üljön, majd hagyja abba a konzol összenyomását, hogy az a helyére rögzüljön. Most rögzítheti a készüléket a munkaruházathoz.

Fenntartjuk a jogot a műszaki és vizuális változtatásokra.

Tel. +49 7136 9594-0
FAX +49 7136 9594-44
Internet: www.cfh-gmbh.de
E-Mail: info@cfh-gmbh.de
