CFH LM 3000, 52170 - Jootelambi kasutusjuhend

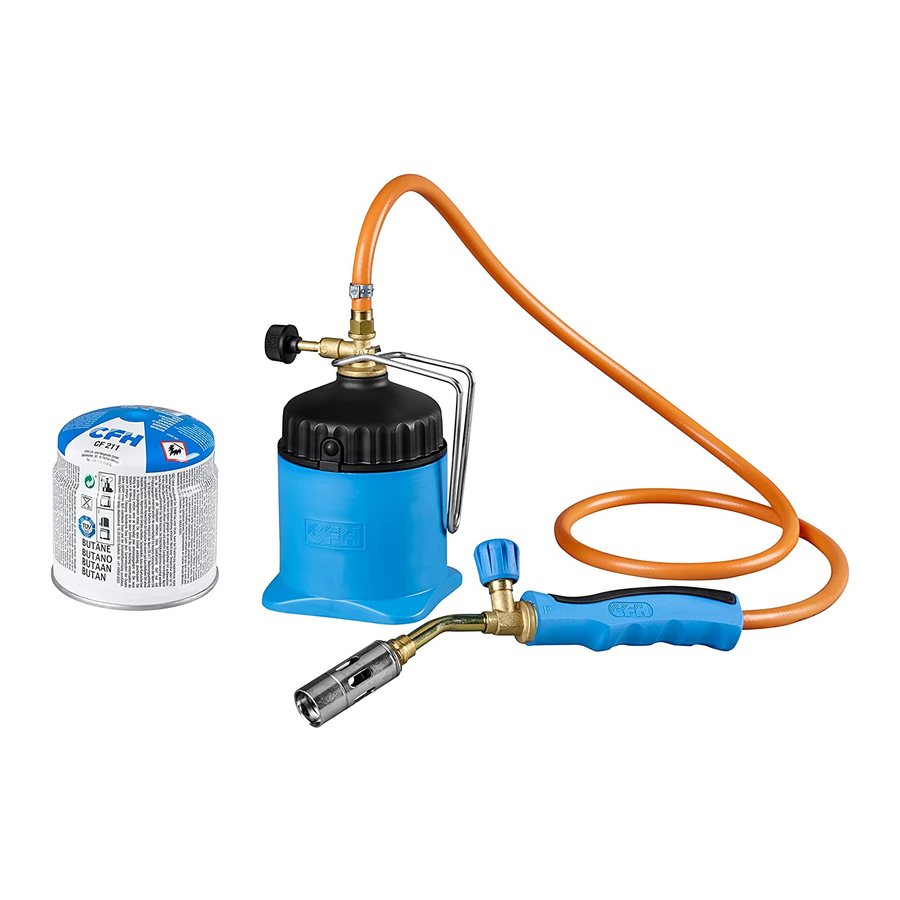

Komponendid

Seade koosneb:
1 × käepide koos põletiga (nr 1-3)
1 × jootelambi ülemine osa (nr 5)
2 × CFH butaanikanistrid CF211 (nr 6)
1 × alumine osa (nr 7)
1 Kasutusjuhend

Palun kontrollige, kas artikkel on täielik.

Tehase poolt tehtud kokkupanekut ja seadistusi ei tohi kunagi muuta. On ohtlik muuta seadme struktuuri omal volitusel, eemaldada osi või kasutada osi, mida tootja ei ole heaks kiitnud.

Seda seadet tohib kasutada ainult CFH butaanikanistritega CF211 firmalt CFH. Neid standardseid kassette on lihtne leida ehituspoest. Võib olla ohtlik, kui proovite ühendada teist tüüpi gaasikassette või gaasikanistreid. Seadmete ja kassettide segamine erinevatelt tootjatelt võib samuti põhjustada tõsiseid õnnetusi ja kahjustusi! CFH loobub kõikidest garantiinõuetest kahjude korral, mis on põhjustatud kolmandate osapoolte kassettide kasutamisel. Ärge kunagi ühendage gaasikanistrit (190 g kassett) enne, kui olete lugenud sellel loetletud juhiseid.

Kasutage seadet ainult hästi ventileeritud kohtades.

Ohutusjuhised

Palun lugege need kasutusjuhendid hoolikalt läbi enne gaasikasseti kinnitamist ja seadmega tutvumist. Hoidke juhiseid kindlas kohas edaspidiseks konsulteerimiseks, kui vaja.

Ärge kasutage seadet söegrilli süütamiseks, kuna hõõguvast söest peegelduv kuumus võib deformeerida plastosa – vigastuste oht!

• Ühendage kanister hästi ventileeritud keskkonnas, kus ei ole leeke ega süttimisallikaid, nagu lahtised leegid, elektrilised küpsetusseadmed ja eemal teistest inimestest.
• Hoidke eemal kuumusest/sädemetest/lahtisest leegist/kuumadest pindadest. Ärge suitsetage.
• Ärge suitsetage gaasikasseti vahetamisel.
• Kontrollige alati, et tihendid (seadme ja gaasikanistri või gaasiballooni vahel) on paigaldatud ja heas seisukorras enne gaasikanistri või gaasiballooni ühendamist (vt joonis IV, nr 8 – visuaalne kontroll).
• Ärge kasutage seadet, millel on kahjustatud või kulunud tihend.
• Ärge kasutage lekkivat või kahjustatud seadet või seadet, mis ei tööta korralikult.
• Kassette ei tohiks vahetada, kui te pole kindel, kas need on täielikult tühjad.
  Järgige kassettil loetletud ohutusjuhiseid.
• Hoidke seadet lastele kättesaamatus kohas.
• Seadet ei tohi kasutada lapsed.
• Ärge raputage seadet enne süütamist või töötamise ajal, kuna see võib takistada vedelgaasi voolamist põletisse. See võib põhjustada ka süttimisprobleeme ja vigu seadme põlemisomadustes (nt kontrollimatu, punakas leegitsev leek). Kui see juhtub, tuleb gaasivarustus kohe sulgeda, keerates gaasiregulaatori nupud (nr 3 ja 4) (-) suunas. Siis ei saa rohkem kontrollimatut gaasi välja pääseda. Seade on uuesti kasutamiseks valmis 2 – 3 minuti pärast.
• Kasseti vahetamine tuleb alati teha väljas ja eemal võimalikest süttimisallikatest, nagu lahtised leegid, elektrilised pliidiplaadid jne, ning eemal teistest inimestest ja loomadest. Enne kanistri vahetamist sulgege alati gaasiregulaatori nupud (nr 3 ja 4).
• Kassetid on ühekordselt kasutatavad kanistrid. Täitmine ei ole lubatud, kuna see hõlmab otseseid ohte.
• Ärge töötage siseruumides. Põlemisõhu juurdevoolu tagamiseks peab olema tagatud piisav ventilatsioon. Töötage puhtas töökohas, eemal põlevmaterjalidest või rasvastest materjalidest. Veenduge, et te ei hinga kunagi sisse jootmis- või keevitusgaase. Kandke rasvavaba kaitseriietust. Kandke kaitseprille.
• Seadme põleti ümber saavutatakse normaalse töö ajal väga kõrge temperatuur.
•
  Ärge pange süüdatud põletit maha. Ärge jätke masinat järelevalveta, kui see töötab. Olge teadlik, et kassett võib soojeneda või isegi kuumeneda.
•
  Ligipääsetavad osad võivad väga kuumaks minna. Hoidke imikud seadmest eemal. Vältige põleti puudutamist, kui see on kuum. Kui seadet ei kasutata, hoidke seda tolmu ja niiskuse eest kaitstult.
• Sulgege gaasiregulaatori nupud (nr 3 ja 4) kohe, kui tuulepuhang leegi kustutab, nii et rohkem gaasi ei pääseks välja.
• Ärge kunagi kasutage seadet põlevmaterjalide või kuumustundlike toodete läheduses. Hoidke vähemalt 50 cm kaugust külgnevate pindadest (sein, lagi). Lühemate vahemaade korral peate alati kasutama sobivat leegikaitsematti, et vähendada tulekahjuohtu (saadaval paljudes ehituspoodides).
• Ärge kunagi jätke seadet töötamise ajal järelevalveta. Olge teadlik kuumuse kogunemisest! Kandke sobivaid töökindaid ja ärge hingake sisse mürgiseid aure.
• Ärge kunagi eemaldage CFH butaanikanistrit, kui see on täis või isegi osaliselt täis, kuna see on ohtlik! Vigastuste oht!
• Asetage seade horontaalsele, stabiilsele ja libisemiskindlale pinnale.
• Seadet tohib kasutada ainult hästi ventileeritud kohas. Kehtivad riiklikud standardid:
  • põlemisõhu juurdevool
  • ohtlike koguste põlemata gaasi kogunemise vältimine.
• Seadet ei tohi kunagi kasutada soojusallikate, leekide või sädemete, tolmu kogunemise või tuleohtlike ainete läheduses. Seadet tohib kasutada ainult ohutus kauguses tuleohtlikest materjalidest – hoidke ohutut kaugust vähemalt 0,5 m kõigist esemetest ja vähemalt 1 m kaugust kõigist seadme kohal olevatest esemetest.
• Gaasikanistrit tuleb vahetada hästi ventileeritud kohas, eelistatavalt väljas ja eemal süttimisallikatest, nagu lahtised leegid, pilootvalgustid, elektrilised küpsetusseadmed ja eemal teistest inimestest.

Hoiatussümbolite selgitused

Gaasiregulaatori nupud (nr 3 ja 4) (+) ja (-) suundades
Gaasiregulaatori nupu sulgemine = keerake gaasiregulaatori nupp VÄLJA (-) suunas.

Lekete kontroll

Kontrollige oma seadme tihedust ainult väljas. Kontrollige, kas ühendustihend ja kassett on tihedalt ühendatud. Tehke seda, sukeldades seadme vähemalt 60 sekundiks veega täidetud paaki kuni põleti ja kanistri ülemise osa vahelise kruviühenduse kraeni (vt joonis V) (kerged kallutavad liigutused võimaldavad õõnsustes oleval liigsel õhul välja pääseda). Seade lekib, kui näete mullikesi. Ärge kunagi kasutage kahjustatud või kulunud tihenditega seadet. Ärge kasutage lekkivat või kahjustatud seadet või seadet, mis ei tööta korralikult. Kui teie seadmest lekib gaasi (saate gaasi lõhna tunda), viige see kohe hea õhuringlusega kohta, kus pole süttimisallikaid, kus saate lekke üles leida ja selle parandada. Teie seadme tihedust tuleb kontrollida ainult väljas. Ärge kunagi kasutage leeki lekke leidmiseks, kasutage alati seebivett!

Meetmed, mida tuleb võtta enne gaasikanistri ühendamist

Veenduge, et kõik kinnitused ja muud ühendused on korrektselt ühendatud ja midagi pole kahjustatud. Kontrollige gaasi kandvaid osi kahjustuste suhtes. Ärge kunagi kasutage seadet, millel on kahjustuse märke. Enne kanistri ühendamist sulgege alati seadme gaasiregulaatori nupud (nr 3 ja 4). Enne uue gaasikanistri ühendamist kontrollige alati tihendit. Veenduge alati, et jootelambi ülemises osas (joonis IV, nr 8) on augustamisnõela ümber must kummist tihend ja et see on heas seisukorras (visuaalne kontroll). Kui see on kahjustatud või puudub, ei saa seadet kasutada. Asendustihendeid tohivad paigaldada ainult volitatud edasimüüjad. Ärge kunagi muutke seadet! On väga oluline, et enne põleti leegi süütamist veenduksite, et kõik osad on tihedalt ühendatud.

CFH butaanikasseti paigaldamine ja vahetamine

Kasseti sisestamisel veenduge alati, et nii ülemise osa (nr 5) väljatõmbeventiili gaasiregulaatori nupp (nr 4) kui ka käepideme (nr 3) nupp on mõlemad suletud, enne kui keerate ülemise ja alumise osa kokku (nr 5 ja 7). Keerake alumine osa (nr 7) lahti ja sisestage seejärel kanister (nr 6) kanistri konteinerisse (nr 7). Samal ajal peaksite kontrollima, kas must kummist tihend (nr 8) on ülemises osas (nr 5) seespool augustamisnõela ümber paigas ja et see on heas seisukorras. Seadet ei tohi kasutada, kui tihend puudub. Küsige oma edasimüüjalt või CFH-lt originaalkummist tihendeid. Veenduge, et hoiate seadet vertikaalselt, et keerate selle kiiresti kokku ja et keermed ei ole ristis. Pärast iga kokkupanekut ja iga kord, kui kassetti vahetate, tuleb läbi viia lekketest (vt punkt 3). Enne vahetamist veenduge, et kassett on tühi (raputage seda, et kuulda, kas vedelik loksub). Enne gaasikasseti või gaasiballooni lahtiühendamist kontrollige, kas põletid on kustunud. Enne uue gaasikasseti või gaasiballooni seadmega ühendamist kontrollige tihendeid. Keerake alumine osa (nr 7) ülemise osa (nr 5) küljest lahti, keerates seda vastupäeva. Vahetage gaasikanistrit või gaasiballooni alati väljas ja eemal teistest inimestest. Hoidke kanistrit ja seadet päikesevalguse eest (kokkupuude kuumusega). Ärge kasutage temperatuuril üle 50°C.

Kuidas seadet kasutada

Pärast kanistri sisestamist peaksite avama ülemise osa (nr 5) gaasiregulaatori nupu (nr 4). Seejärel avage käepideme (nr 2) gaasiregulaatori nupp (nr 3) umbes pool pööret ja süüdake gaasileek põleti otsas (nr 1). Hoidke seadet nii, et see ei oleks kallutatud, et gaas ei voolaks vedelas faasis voolikusse. Vältige gaasivooliku keerdumist. Survegaasikanistri alumist osa saab kasutada ka seadme kontaktpinnana.

Leegi reguleerimine

Kasutage gaasiregulaatori nuppe (nr 3 ja 4) leegi reguleerimiseks, keerates neid "+" või "-" suunas.

Seadme väljalülitamine

Gaasivarustus suletakse, kui keerate ülemise osa (nr 5) gaasiregulaatori nupu (nr 4) paremale (päripäeva). Voolikusse jäänud gaasi kogus põleb ära rea-sel on ka originaalvaruosad või laske CFH klienditeenindusel need läbi viia. Ärge muutke seadet mingil viisil. Kui seade on kahjustatud või vajab tootjale või remonditeeninduskeskusesse tagastamist, võtke ühendust poega, kust seadme ostsite, või tootjaga.

Seadme puhastamine

Seadme puhastamiseks oodake, kuni põleti on jahtunud, ja kasutage kuiva lappi. Ärge kasutage puhastusvahendit, kuna see võib ummistada põleti auke ja gaasidüüsi.

Keskkonnajuhised

Gaasitäidis koosneb keskkonnasõbralikust LPG-st ja ei kujuta endast ohtu keskkonnale ega osoonikihile. Järgige vedelgaasi eeskirju.

Kõrvaldamisjuhised:

Kasseti kõrvaldamine: Tühjendatud gaasikanistreid saab transportida kahesüsteemsesse kogumispunkti. Kanistrid, mis ei ole täielikult tühjad, tuleks transportida jäätmekogumisse.
Seadme kõrvaldamine: Seade on valmistatud taaskasutatavatest materjalidest. Seadme kõrvaldamiseks või taaskasutamiseks võtke ühendust kohaliku ringlussevõtuameti või jäätmekäitlusettevõttega.

Garantii

Hoidke originaaltšekki alati kindlas kohas. Seda dokumenti on vaja ostutõendina. Garantiinõude korral võtke meiega ühendust e-posti teel aadressil: info@cfh-gmbh.de. Võtame teiega kohe ühendust.

Tehnilised andmed

Kasutusjuhendis toodud jõudlusandmed viitavad sellele, kui seadet kasutatakse koos CFH butaanikassetiga nr 52149 ümbritseva õhu temperatuuril umbes 20°C ja põlemisajal 15 minutit, kui gaasiregulaatori nupp on täielikult avatud.

Ümbritseva õhu temperatuur mõjutab oluliselt seadme võimsust. Üldiselt kehtib järgmine: jõudlus hajub külmas keskkonnas.

Kinnitamine oma tööriietele

Kinnituse kinnitamine (joonised II + III)
Pigistage kinnitusklamber kokku, asetage poolringikujuline traatsilmus gaasiregulaatori nupu alla nii, et see istuks messingist ventiilikaelal, ja lõpetage seejärel klambri pigistamine, et see paigale lukustuks. Nüüd saate seadme oma tööriiete külge kinnitada.

Jätame endale õiguse teha tehnilisi ja visuaalseid muudatusi.

Tel. +49 7136 9594-0
FAKS +49 7136 9594-44
Internet: www.cfh-gmbh.de
E-post: info@cfh-gmbh.de
