CFH LM 3000, 52170 - Manuali i Lampës së Saldimit

Komponentët

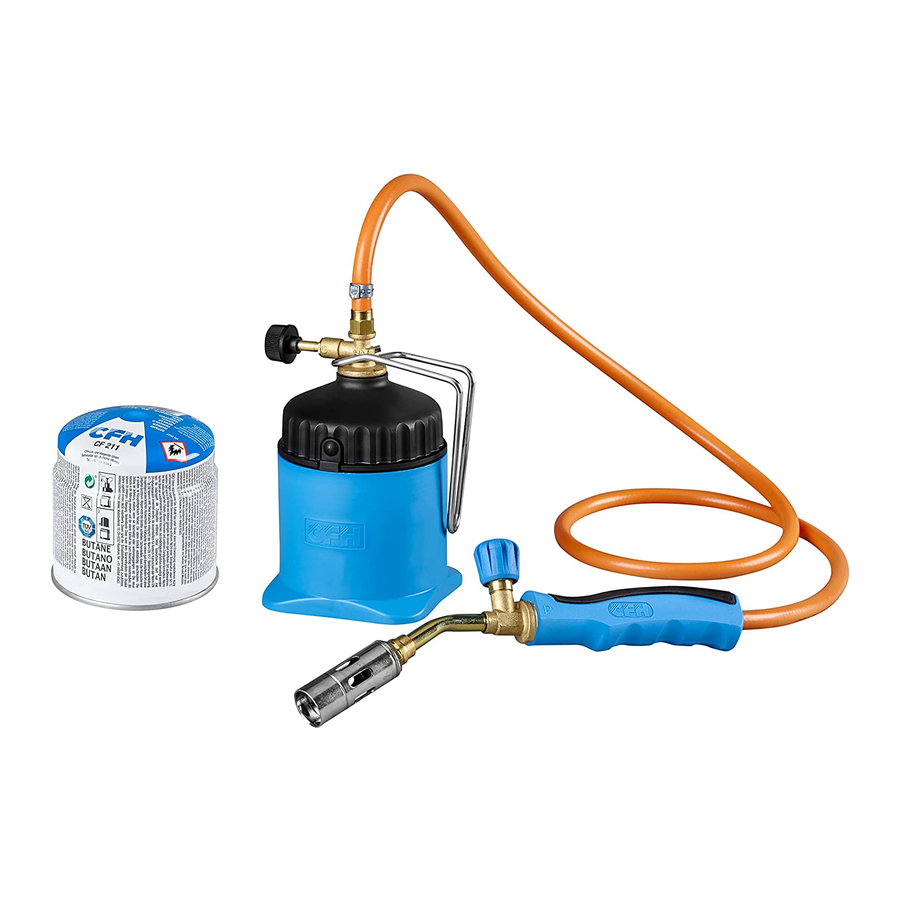

Pajisja përbëhet nga:
1 × dorezë me djegës (Nr. 1-3)
1 × seksioni i sipërm i llambës së saldimit (Nr. 5)
2 × bombola butani CFH CF211 (Nr. 6)
1 × seksioni i poshtëm (Nr. 7)
1 Manual përdorimi

Ju lutemi kontrolloni që artikulli të jetë i plotë.

Montimi dhe cilësimet e bëra nga prodhuesi nuk duhet të ndryshohen kurrë. Është e rrezikshme të ndryshoni strukturën e pajisjes me autoritetin tuaj, të hiqni pjesë ose të përdorni pjesë që nuk janë miratuar nga prodhuesi.

Kjo pajisje duhet të përdoret vetëm me bombola butani CF211 nga CFH. Këto fishekë standarde janë të lehta për t'u gjetur në një dyqan DIY. Mund të jetë e rrezikshme nëse provoni të lidhni lloje të tjera fishekësh gazi ose bombola gazi. Përzierja e pajisjeve dhe fishekëve nga prodhues të ndryshëm mund të rezultojë gjithashtu në aksidente dhe dëmtime serioze! CFH do të heqë dorë nga të gjitha pretendimet e garancisë për çdo dëmtim të shkaktuar gjatë përdorimit të fishekëve të palëve të treta. Asnjëherë mos lidhni një bombol gazi (fishek 190 g) pa lexuar fillimisht udhëzimet e listuara në të.

Përdoreni pajisjen vetëm në zona të ajrosura mirë.

Udhëzime sigurie

Ju lutemi lexoni me kujdes këto udhëzime për përdorim përpara se të bashkëngjitni fishekun e gazit dhe të njiheni me pajisjen fillimisht. Mbajini udhëzimet në një vend të sigurt për konsultim të ardhshëm, nëse nevojitet.

Mos e përdorni pajisjen për të ndezur një skarë me qymyr, pasi nxehtësia e reflektuar nga qymyri i ndezur mund të deformojë pjesën plastike – rrezik lëndimi!

• Lidheni bombolën në një mjedis të ajrosur mirë që është i lirë nga flakët ose burimet e ndezjes, siç janë flakët e hapura, pajisjet elektrike të gatimit dhe larg nga njerëzit e tjerë.
• Mbajeni larg nga nxehtësia/shkëndijat/flakët e hapura/sipërfaqet e nxehta. Mos pini duhan.
• Mos pini duhan kur ndërroni fishekun e gazit.
• Kontrolloni gjithmonë për t'u siguruar që vulat (midis pajisjes dhe bombolës së gazit ose shishes së gazit) janë të vendosura dhe se janë në gjendje të mirë përpara se të lidhni bombolën e gazit ose shishen e gazit (shih Vizatimin IV, nr. 8 – Inspektimi vizual).
• Mos përdorni një pajisje me një guarnicion të dëmtuar ose të vjetëruar.
• Mos përdorni një pajisje që rrjedh ose të dëmtuar ose një pajisje që nuk funksionon siç duhet.
• Fishekët nuk duhet të zëvendësohen nëse nuk jeni i sigurt nëse janë plotësisht bosh.
  Respektoni udhëzimet e sigurisë të listuara në fishek.
• Mbajeni pajisjen jashtë mundësive të fëmijëve.
• Pajisja nuk duhet të përdoret nga fëmijët.
• Mos e tundni pajisjen përpara ndezjes ose gjatë funksionimit, pasi kjo mund të ndalojë rrjedhjen e gazit të lëngshëm në djegës. Kjo gjithashtu mund të shkaktojë probleme ndezjeje dhe defekte në vetitë e djegies së pajisjes (p.sh., një flakë e pakontrollueshme, e kuqërremtë). Nëse kjo ndodh, atëherë furnizimi me gaz duhet të ndërpritet menjëherë duke kthyer çelësat e rregullatorit të gazit (Nr. 3 dhe 4) në drejtimin (-). Atëherë nuk mund të dalë më gaz i pakontrolluar. Pajisja do të jetë gati për përdorim përsëri pas 2 – 3 minutash.
• Zëvendësimi i një fisheku duhet të bëhet gjithmonë jashtë dhe larg nga çdo burim i mundshëm ndezjeje, siç janë flakët e hapura, pllakat elektrike, etj., dhe larg nga njerëzit dhe kafshët e tjera. Gjithmonë fikni çelësat e rregullatorit të gazit (nr. 3 dhe 4) përpara se të zëvendësoni bombolën.
• Fishekët janë bombola të disponueshme. Rimbushja nuk lejohet pasi përfshin rreziqe të afërta.
• Mos punoni brenda. Duhet të ketë ventilim të mjaftueshëm për të siguruar furnizimin me ajër të djegies. Punoni në një vend të pastër pune, larg materialeve të djegshme ose materialeve të yndyrshme. Sigurohuni që të mos thithni kurrë gazra saldimi ose saldimi. Vishni rroba mbrojtëse pa yndyrë. Vishni syze mbrojtëse.
• Temperatura shumë të larta arrihen rreth djegësit të pajisjes gjatë funksionimit normal.
•
  Mos e ulni djegësin e ndezur. Mos e lini makinën pa mbikëqyrje ndërsa është duke punuar. Kini parasysh se fisheku mund të ngrohet ose madje të nxehet.
•
  pjesët e arritshme mund të nxehen shumë. Mbajini foshnjat larg pajisjes. Shmangni prekjen e djegësit ndërsa është i nxehtë. Kur pajisja nuk përdoret, ruajeni të mbrojtur nga pluhuri dhe lagështia.
• Fikni menjëherë çelësat e rregullatorit të gazit (nr. 3 dhe 4) nëse flaka shuhet nga një erë e fortë, në mënyrë që të mos dalë më gaz.
• Asnjëherë mos e përdorni pajisjen pranë materialeve të ndezshme ose produkteve të ndjeshme ndaj nxehtësisë. Mbani një distancë prej të paktën 50 cm larg sipërfaqeve ngjitur (mur, tavan). Në distanca më të shkurtra duhet të përdorni gjithmonë një shtresë të përshtatshme mbrojtëse nga flaka për të zvogëluar rrezikun e zjarrit (e disponueshme në shumë dyqane DIY).
• Asnjëherë mos e lini pajisjen pa mbikëqyrje gjatë funksionimit. Kini kujdes nga grumbullimi i nxehtësisë! Vishni doreza të përshtatshme pune dhe mos thithni tymra toksike.
• Asnjëherë mos hiqni një bombol butani CFH nëse është e plotë ose edhe pjesërisht e plotë pasi kjo është e rrezikshme! Rrezik lëndimesh!
• Vendoseni njësinë në një sipërfaqe horizontale, të qëndrueshme dhe jo të rrëshqitshme.
• Pajisja duhet të përdoret vetëm në një zonë të ajrosur mirë. Standardet kombëtare zbatohen për:
  • furnizimin me ajër të djegies
  • parandalimin e grumbullimit të sasive të rrezikshme të gazit të padjegur.
• Pajisja nuk duhet të përdoret kurrë në afërsi të burimeve të nxehtësisë, flakëve ose shkëndijave, grumbullimeve të pluhurit ose substancave të ndezshme. Pajisja duhet të përdoret vetëm në një distancë të sigurt nga materialet e ndezshme – mbani një distancë të sigurt prej të paktën 0.5 m larg të gjitha objekteve, si dhe një distancë prej të paktën 1 m larg çdo objekti mbi pajisje.
• Bombola e gazit duhet të zëvendësohet në një zonë të ajrosur mirë, mundësisht jashtë dhe larg nga çdo burim ndezjeje, siç janë flakët e hapura, dritat pilot, pajisjet elektrike të gatimit dhe larg nga njerëzit e tjerë.

Shpjegime të simboleve të paralajmërimit

Çelësat e rregullatorit të gazit (nr. 3 dhe 4) në drejtimet (+) dhe (-)
Mbyllja e çelësit të rregullatorit të gazit = kthejeni çelësin e rregullatorit të gazit në POZICIONIN OFF (FIKUR) në drejtimin (-).

Testi për rrjedhje

Kontrolloni ngushtësinë e pajisjes suaj vetëm jashtë. Kontrolloni për t'u siguruar që vula lidhëse dhe fisheku janë të lidhura fort. Bëjeni këtë duke zhytur pajisjen deri në jakën e lidhjes së vidhos midis djegësit dhe seksionit të sipërm të bombolës (shih Vizatimin V) në një rezervuar të mbushur me ujë për të paktën 60 sekonda (lëvizjet e lehta të pjerrëta do të lejojnë që çdo ajër i tepërt në zgavra të dalë). Pajisja rrjedh nëse mund të shihni flluska. Asnjëherë mos përdorni një pajisje me vula të dëmtuara ose të vjetëruara. Mos përdorni një pajisje që rrjedh ose të dëmtuar ose një pajisje që nuk funksionon siç duhet. Nëse gazi rrjedh nga pajisja juaj (mund të nuhasni gaz), nxirreni menjëherë në një vend me qarkullim të mirë ajri pa burime të ndezshme, ku mund të kërkoni rrjedhjen dhe ta rregulloni atë. Ngushtësia e pajisjes suaj duhet të kontrollohet vetëm jashtë. Asnjëherë mos përdorni një flakë për të provuar të gjeni një rrjedhje, përdorni gjithmonë ujë me sapun!

Masat që duhen marrë përpara lidhjes së bombolës së gazit

Sigurohuni që të gjitha bashkëngjitjet dhe lidhjet e tjera të jenë të lidhura saktë dhe asgjë nuk është dëmtuar. Kontrolloni pjesët që mbajnë gaz për dëmtime. Asnjëherë mos përdorni një pajisje që tregon shenja dëmtimi. Gjithmonë fikni çelësat e rregullatorit të gazit (nr. 3 dhe 4) në pajisje përpara se të lidhni një bombolë. Kontrolloni gjithmonë vulën përpara se të lidhni një bombolë të re gazi. Sigurohuni gjithmonë që të ketë një vulë gome të zezë rreth kunjës shpuese në seksionin e sipërm të llambës së saldimit (Vizatimi IV, nr. 8) dhe se është në gjendje të mirë (inspektim vizual). Nëse kjo është e dëmtuar ose mungon, pajisja nuk mund të funksionojë. Vula zëvendësuese duhet të vendosen vetëm nga tregtarë të autorizuar. Asnjëherë mos ndërhyni në pajisje! Është shumë e rëndësishme që gjithmonë përpara se të ndizni flakën në djegës, të siguroheni që të gjitha pjesët të jenë të lidhura fort.

Montimi dhe zëvendësimi i një fisheku butani CFH

Kur futni fishekun, sigurohuni gjithmonë që si çelësi i rregullatorit të gazit (nr. 4) për valvulën e nxjerrjes në seksionin e sipërm (nr. 5), ashtu edhe ai në dorezë (nr. 3) të jenë të mbyllur përpara se të vidhosni seksionet e sipërme dhe të poshtme së bashku (nr. 5 dhe 7). Zhvidhosni seksionin e poshtëm (nr. 7), dhe më pas futni bombolën (nr. 6) në enën e bombolës (nr. 7). Në të njëjtën kohë, duhet të kontrolloni që vula e gomës së zezë (nr. 8) të jetë në vend në seksionin e sipërm (nr. 5) nga brenda rreth kunjës shpuese dhe se është në gjendje të mirë. Pajisja nuk duhet të funksionojë nëse vula mungon. Pyesni tregtarin tuaj ose CFH për guarnicione origjinale gome. Sigurohuni që ta mbani pajisjen vertikalisht, që ta vidhosni shpejt dhe që filetot të mos jenë të kryqëzuara. Një test rrjedhjeje duhet të kryhet pas çdo montimi dhe sa herë që ndërroni fishekun (shih Seksionin 3). Sigurohuni që fisheku të jetë bosh përpara se ta ndërroni (tundeni për të dëgjuar nëse lëngu po lëviz). Kontrolloni që djegësit të jenë fikur përpara se të lironi fishekun e gazit ose shishen e gazit. Kontrolloni vulat përpara se të lidhni një fishek të ri gazi ose cilindër gazi me pajisjen. Zhvidhosni seksionin e poshtëm (Nr. 7) nga seksioni i sipërm (Nr. 5) duke e kthyer në drejtim të kundërt të akrepave të orës. Gjithmonë ndërroni bombolën e gazit ose shishen e gazit jashtë dhe larg nga njerëzit e tjerë. Mbajeni bombolën dhe pajisjen larg rrezeve të diellit (ekspozimi ndaj nxehtësisë). Mos e përdorni në temperatura mbi 50°C.

Si të përdorni pajisjen

Pasi të keni futur bombolën, duhet të hapni çelësin e rregullatorit të gazit (nr. 4) në seksionin e sipërm (nr. 5). Më pas hapni çelësin e rregullatorit të gazit (nr. 3) në dorezë (nr. 2) me rreth gjysmë rrotullimi dhe ndizni flakën e gazit në majë të djegësit (nr. 1). Mbajeni pajisjen në mënyrë që të mos anojë për t'u siguruar që gazi të mos rrjedhë në zorrë gjatë fazës së lëngshme. Parandaloni që zorra e gazit të përdredhet. Seksioni i poshtëm i bombolës së gazit nën presion mund të përdoret gjithashtu si sipërfaqe kontakti e pajisjes.

Rregullimi i flakës

Përdorni çelësat e rregullatorit të gazit (nr. 3 dhe 4) për të rregulluar flakën duke i kthyer ato në drejtimet "+" ose "-".

Mbyllja e pajisjes

Furnizimi me gaz do të ndërpritet nëse e ktheni çelësin e rregullatorit të gazit (nr. 4) në seksionin e sipërm (nr. 5) në të djathtë (në drejtim të akrepave të orës). Sasia e gazit që mbetet në zorrë do të digjet gjithashtu ka pjesë origjinale rezervë ose e ka shërbimin ndaj klientit CFH t'i kryejë ato. Mos e modifikoni pajisjen në asnjë mënyrë. Nëse pajisja është e dëmtuar ose duhet t'i kthehet prodhuesit ose një qendre shërbimi riparimi, ju lutemi kontaktoni dyqanin ku e keni blerë pajisjen ose prodhuesin.

Pastrimi i pajisjes

Për të pastruar pajisjen, prisni derisa djegësi të jetë ftohur dhe përdorni një leckë të thatë. Mos përdorni një agjent pastrimi pasi mund të bllokojë vrimat e djegësit dhe grykën e gazit.

Udhëzime mjedisore

Mbushja me gaz përbëhet nga LPG miqësor ndaj mjedisit dhe nuk përbën asnjë rrezik për mjedisin ose shtresën e ozonit. Ndiqni rregulloret për gazin e lëngshëm.

Udhëzime për asgjësimin:

Asgjësimi i fishekëve: Bombolat e gazit të zbrazëta mund të transportohen në një pikë grumbullimi të sistemit të dyfishtë. Kanaçet që nuk janë plotësisht bosh duhet të transportohen në grumbullimin e mbetjeve.
Asgjësimi i pajisjes: Pajisja është bërë nga materiale të riciklueshme. Për të asgjësuar ose ricikluar këtë pajisje, ju lutemi kontaktoni një Zyrë Riciklimi lokale ose një kompani për asgjësimin e mbetjeve.

Garancia

Mbajeni gjithmonë faturën origjinale në një vend të sigurt. Ky dokument nevojitet si dëshmi e blerjes. Na kontaktoni me e-mail në: info@cfh-gmbh.de nëse keni një pretendim garancie. Ne do t'ju kontaktojmë menjëherë.

Specifikime teknike

Të dhënat e performancës të deklaruara në manualin e përdoruesit i referohen kur pajisja po përdoret me një fishek butani CFH nr. 52149 në një temperaturë ambienti prej përafërsisht. 20°C dhe një kohë djegieje prej 15 minutash me çelësin e rregullatorit të gazit plotësisht të hapur.

Temperatura e ajrit të ambientit do të ketë një efekt të rëndësishëm në fuqinë e pajisjes. Në përgjithësi, vlen sa vijon: performanca shpërndahet në mjedise të ftohta.

Bashkangjitja në rrobat tuaja të punës

Bashkangjitja e mbajtëses (Vizatimet II + III)
Shtrydhni mbajtësen e montimit së bashku, vendoseni lakun gjysmërrethor të telit poshtë çelësit të rregullatorit të gazit në mënyrë që të vendoset në qafën e valvulës së bronzit dhe më pas ndaloni së shtrydhuri mbajtësen në mënyrë që të kyçet në vend. Tani mund ta bashkëngjitni pajisjen në rrobat tuaja të punës.

Ne rezervojmë të drejtën për të bërë ndryshime teknike dhe vizuale.

Tel. +49 7136 9594-0
FAX +49 7136 9594-44
Internet: www.cfh-gmbh.de
E-Mail: info@cfh-gmbh.de
