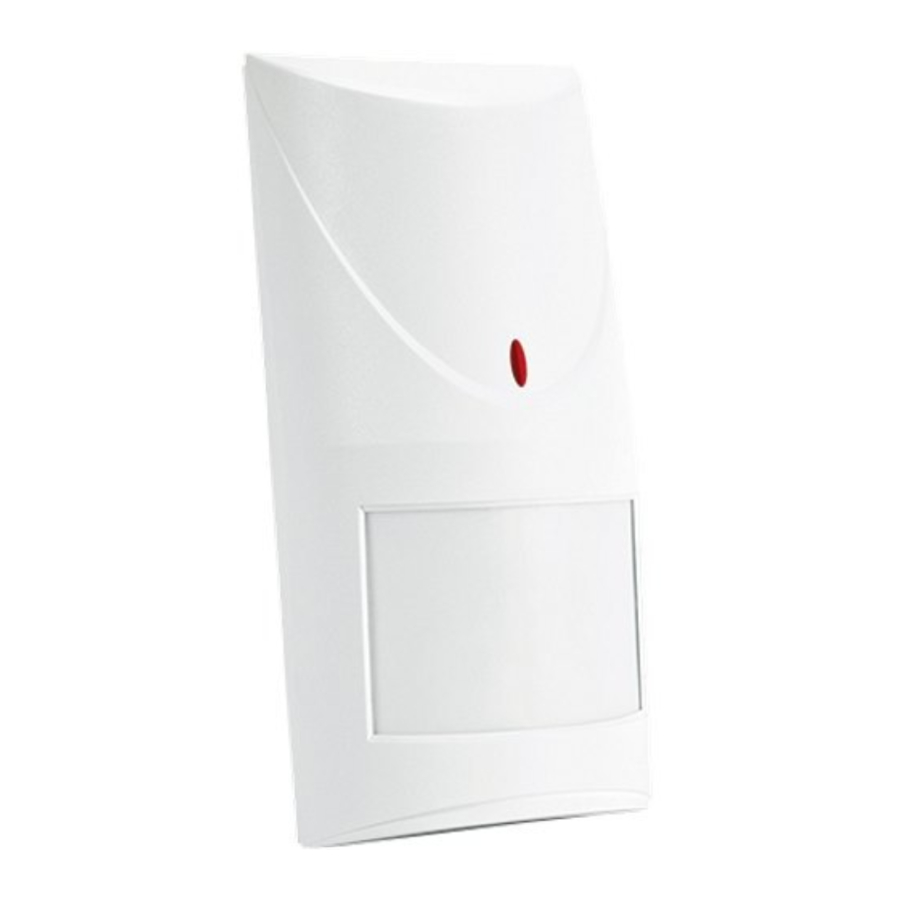

Satel COBALT, COBALT Plus / Pro - Ръководство за цифров детектор за движение с двойна технология

ХАРАКТЕРИСТИКИ

• Комбинирана PIR и микровълнова технология.
• Двоен [COBALT, COBALT Plus] или четворен [COBALT Pro] елементен пиросензор.
• Напълно цифров алгоритъм за засичане на движение.
• Цифрова температурна компенсация.
• Избираеми режими на работа: основен или броячен.
• Микровълнова функция против маскиране [COBALT Plus, COBALT Pro].
• Сигнализация за ниско захранващо напрежение (спад на напрежението под 9 V ±5%).

РЕЖИМИ НА РАБОТА

Basic (Основен) – детекторът индикира аларма, ако и двата сензора засекат движение в рамките на период от време, по-кратък от 10 секунди.

Counting (Броене) – детекторът индикира аларма, ако и двата сензора засекат движение в рамките на период от време, по-кратък от 10 секунди, или ако микровълновият сензор се активира 16 пъти за по-малко от 30 минути без активиране на инфрачервения сензор.

ФУНКЦИЯ ПРОТИВ МАСКИРАНЕ

Засичането от микровълновия сензор на обект, движещ се на разстояние 10-20 сантиметра от детектора, се интерпретира като опит за маскиране на детектора и води до отваряне на контактите на релето против маскиране за две секунди. Обекти, пропускливи за микровълни, но изолиращи инфрачервеното излъчване, не се засичат от функцията против маскиране.

FIGURE 1. Изглед на електронната платка на детектора.

1. клеми:
   WRN – реле против маскиране (NC) [само COBALT Plus и COBALT Pro];
   TMP – тампер контакт (NC);
   COM – обща маса;
   12V – вход за захранване;
   NC – алармено реле (NC).
2. микровълнов сензор.
3. двуцветен светодиод за индикация:

• аларма – светодиодът свети в червено за 2 секунди;
• засичане на движение от един от сензорите – светодиодът свети в зелено за 2 секунди;
• загряване – светодиодът мига последователно в червено и зелено;
• ниско захранващо напрежение – светодиодът свети в червено.

4. потенциометър за контрол на чувствителността на микровълновия път.
   Моля, имайте предвид, че микровълните могат да проникнат например през стъкло, гипсови стени, неметални врати и др.
5. пироелектричен сензор.
6. тампер контакт.
7. отвор за фиксиращ винт.
8. пинове за конфигурация на детектора:
   PIR SENS. – настройка на чувствителността на детектора (виж Фиг. 2);
   MODE (Режим) – избор на режима на работа на детектора:

• пиновете са свързани – основен режим;
• пиновете са отворени – режим на броене.
  LED ON/OFF (LED Вкл./Изкл.) – активиране/деактивиране на LED сигнализацията. Сигнализацията е активирана, когато пиновете са свързани.

FIGURE 2. Настройка на чувствителността на детектора
(A – ниска чувствителност, B и C – средна чувствителност, D – висока чувствителност)
[ – пиновете са свързани; – пиновете са отворени].
