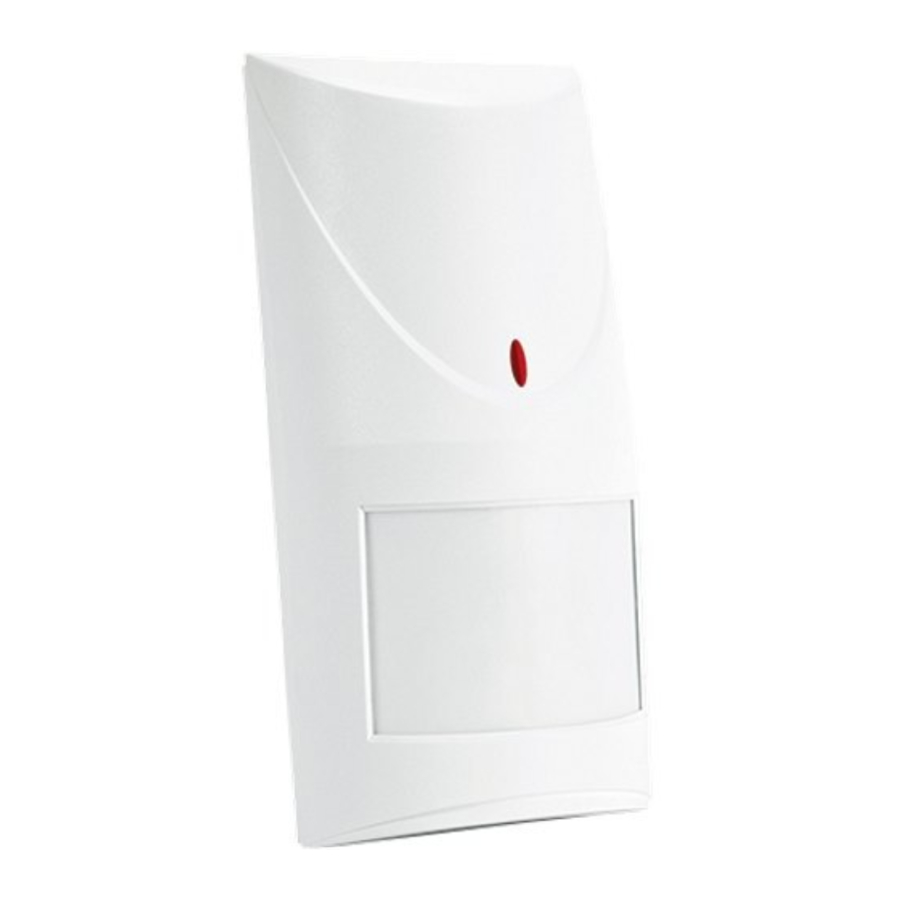

Satel COBALT, COBALT Plus / Pro - Manuali i Detektorit Dixhital të Lëvizjes me Teknologji të Dyfishtë

TIPARET

• Teknologji e kombinuar PIR dhe mikrovalë.
• Piro-sensor me element të dyfishtë [COBALT, COBALT Plus] ose të katërfishtë [COBALT Pro].
• Algoritm plotësisht dixhital për detektimin e lëvizjes.
• Kompensim dixhital i temperaturës.
• Mënyra të zgjedhshme të funksionimit: bazë ose numërim.
• Tipar anti-maskim i bazuar në mikrovalë [COBALT Plus, COBALT Pro].
• Sinjalizim i tensionit të ulët të furnizimit (rënie e tensionit nën 9 V ±5%).

MËNYRAT E FUNKSIONIMIT

Bazë (Basic) – detektori tregon një alarm nëse të dy sensorët zbulojnë lëvizje brenda një periudhe kohore më të shkurtër se 10 sekonda.

Numërim (Counting) – detektori tregon një alarm nëse të dy sensorët zbulojnë lëvizje brenda një periudhe kohore më të shkurtër se 10 sekonda ose nëse sensori i mikrovalëve aktivizohet 16 herë në më pak se 30 minuta pa aktivizimin e sensorit infra të kuq.

TIPARI ANTI-MASKIM

Zbulimi nga sensori i mikrovalëve i një objekti që lëviz në një distancë prej 10-20 centimetrash nga detektori interpretohet si një përpjekje për të maskuar detektorin dhe rezulton në hapjen e kontakteve të releut antimaskim për dy sekonda. Objektet që janë të depërtueshme nga mikrovalët, por që izolojnë rrezatimin infra të kuq, nuk zbulohen nga tipari anti-maskim.

FIGURA 1. Pamja e tabelës elektronike të detektorit.

1. terminalet:
   WRN – rele anti-maskim (NC) [vetëm COBALT Plus dhe COBALT Pro];
   TMP – kontakt anti-sabotimi (NC);
   COM – tokëzimi i përbashkët;
   12V – hyrja e furnizimit me energji;
   NC – rele alarmi (NC).
2. sensori i mikrovalëve.
3. LED me dy ngjyra për të treguar:

• alarm – LED ndriçon kuq për 2 sekonda;
• zbulimi i lëvizjes nga njëri prej sensorëve – LED ndriçon jeshil për 2 sekonda;
• ngrohje – LED pulson me ngjyrë të kuqe dhe jeshile në mënyrë alternative;
• tension i ulët i furnizimit – LED ndriçon kuq.

4. potenciometër për kontrollin e ndjeshmërisë së rrugës së mikrovalëve.
   Ju lutemi mbani në mend se mikrovalët mund të depërtojnë p.sh. xhamin, muret e gipsit, dyert jo metalike, etj.
5. sensori piroelektrik.
6. kontakt anti-sabotimi.
7. vrimë për vidën e fiksimit.
8. kunja e konfigurimit të detektorit:
   PIR SENS. – vendosja e ndjeshmërisë së detektorit (shih Fig. 2);
   MODE – zgjedhja e mënyrës së funksionimit të detektorit:

• kunja të lidhura shkurt – mënyra bazë (basic mode);
• kunja të hapura – mënyra e numërimit (counting mode).
  LED ON/OFF – aktivizimi/çaktivizimi i sinjalizimit LED. Sinjalizimi aktivizohet kur kunjat janë të lidhura shkurt.

FIGURA 2. Vendosja e ndjeshmërisë së detektorit
(A – ndjeshmëri e ulët, B dhe C – ndjeshmëri mesatare, D – ndjeshmëri e lartë)
[ – kunja të lidhura shkurt; – kunja të hapura].
