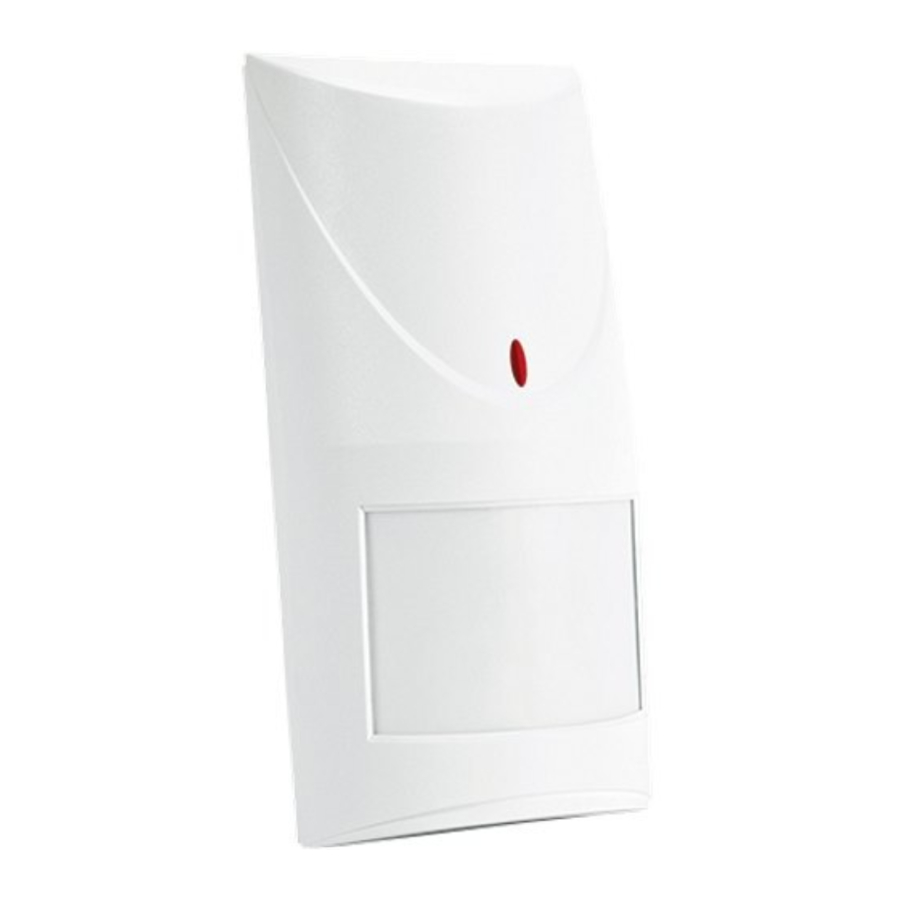

Satel COBALT, COBALT Plus / Pro - Руководство пользователя цифрового двухкомпонентного датчика движения

ОСОБЕННОСТИ

• Комбинированная PIR и микроволновая технология.
• Двойной [COBALT, COBALT Plus] или счетверённый [COBALT Pro] пиросенсор.
• Полностью цифровой алгоритм обнаружения движения.
• Цифровая температурная компенсация.
• Выбираемые режимы работы: базовый или счетный.
• Функция защиты от маскирования на основе микроволнового датчика [COBALT Plus, COBALT Pro].
• Сигнализация низкого напряжения питания (падение напряжения ниже 9 В ±5%).

РЕЖИМЫ РАБОТЫ

Basic (базовый) – детектор выдает сигнал тревоги, если оба датчика обнаруживают движение в течение периода времени менее 10 секунд.

Counting (счетный) – детектор выдает сигнал тревоги, если оба датчика обнаруживают движение в течение периода времени менее 10 секунд или если микроволновый датчик активируется 16 раз менее чем за 30 минут без активации инфракрасного датчика.

ФУНКЦИЯ ЗАЩИТЫ ОТ МАСКИРОВАНИЯ

Обнаружение микроволновым датчиком объекта, движущегося на расстоянии 10-20 сантиметров от детектора, интерпретируется как попытка маскировать детектор и приводит к размыканию контактов реле защиты от маскирования на две секунды. Объекты, проницаемые для микроволн, но изолирующие инфракрасное излучение, не обнаруживаются функцией защиты от маскирования.

РИСУНОК 1. Вид на плату электроники детектора.

1. клеммы:
   WRN – реле защиты от маскирования (NC) [только COBALT Plus и COBALT Pro];
   TMP – тамперный контакт (NC);
   COM – общая земля;
   12V – вход питания;
   NC – реле тревоги (NC).
2. микроволновый датчик.
3. двухцветный светодиод для индикации:

• тревога – светодиод горит красным цветом в течение 2 секунд;
• обнаружение движения одним из датчиков – светодиод горит зеленым цветом в течение 2 секунд;
• прогрев – светодиод мигает попеременно красным и зеленым цветом;
• низкое напряжение питания – светодиод горит красным цветом.

4. потенциометр для регулировки чувствительности микроволнового канала.
   Пожалуйста, имейте в виду, что микроволны могут проникать, например, через стекло, гипсовые стены, неметаллические двери и т. д.
5. пироэлектрический датчик.
6. тамперный контакт.
7. отверстие для крепежного винта.
8. конфигурационные контакты детектора:
   PIR SENS. – установка чувствительности детектора (см. рис. 2);
   MODE (режим) – выбор режима работы детектора:

• контакты замкнуты – базовый режим;
• контакты разомкнуты – счетный режим.
  LED ON/OFF (светодиод вкл/выкл) – включение/выключение сигнализации светодиодом. Сигнализация включена, когда контакты замкнуты.

РИСУНОК 2. Установка чувствительности детектора
(A – низкая чувствительность, B и C – средняя чувствительность, D – высокая чувствительность)
[ – контакты замкнуты; – контакты разомкнуты].
