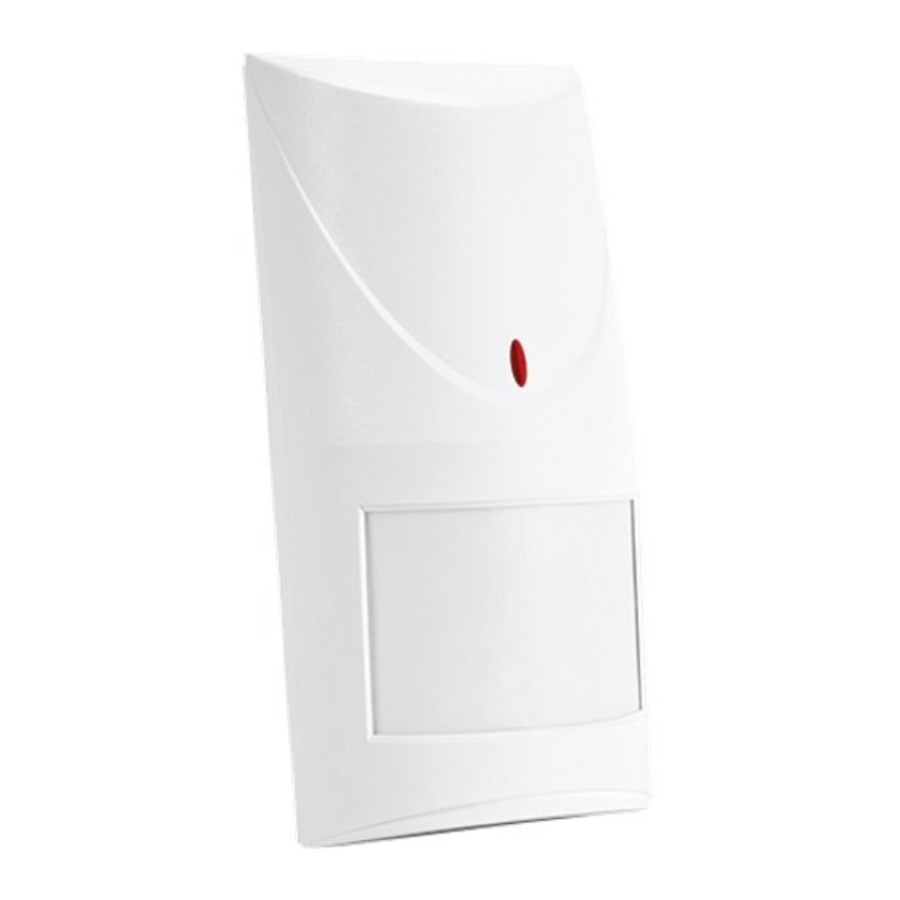

Manual del detector de movimiento digital de doble tecnología Satel COBALT, COBALT Plus / Pro

CARACTERÍSTICAS

• Tecnología combinada PIR y de microondas.
• Piro sensor de elemento dual [COBALT, COBALT Plus] o cuádruple [COBALT Pro].
• Algoritmo de detección de movimiento totalmente digital.
• Compensación digital de temperatura.
• Modos de operación seleccionables: básico o de conteo.
• Función anti-enmascaramiento basada en microondas [COBALT Plus, COBALT Pro].
• Señalización de bajo voltaje de alimentación (caída de voltaje por debajo de 9 V ±5%).

MODOS DE OPERACIÓN

Básico – el detector indica una alarma si ambos sensores detectan movimiento dentro de un período de tiempo inferior a 10 segundos.

Conteo – el detector indica una alarma si ambos sensores detectan movimiento dentro de un período de tiempo inferior a 10 segundos o si el sensor de microondas se activa 16 veces en menos de 30 minutos sin la activación del sensor de infrarrojos.

FUNCIÓN ANTI-ENMASCARAMIENTO

La detección por el sensor de microondas de un objeto que se mueve a una distancia de 10-20 centímetros del detector se interpreta como un intento de enmascarar el detector y resulta en la apertura de los contactos del relé anti-enmascaramiento durante dos segundos. Los objetos permeables a las microondas, pero que aíslan la radiación infrarroja, no son detectados por la función anti-enmascaramiento.

FIGURA 1. Vista de la placa electrónica del detector.

1. terminales:
   WRN – relé anti-enmascaramiento (NC) [solo COBALT Plus y COBALT Pro];
   TMP – contacto de sabotaje (NC);
   COM – tierra común;
   12V – entrada de alimentación;
   NC – relé de alarma (NC).
2. sensor de microondas.
3. LED de dos colores para indicar:

• alarma – LED encendido en rojo durante 2 segundos;
• detección de movimiento por uno de los sensores – LED encendido en verde durante 2 segundos;
• calentamiento – LED parpadeando alternativamente en rojo y verde;
• bajo voltaje de alimentación – LED encendido en rojo.

4. potenciómetro para el control de la sensibilidad de la trayectoria de microondas.
   Tenga en cuenta que las microondas pueden penetrar, por ejemplo, vidrio, paredes de yeso, puertas no metálicas, etc.
5. sensor piroeléctrico.
6. contacto de sabotaje.
7. orificio para tornillo de fijación.
8. pines de configuración del detector:
   PIR SENS. – ajuste de la sensibilidad del detector (ver Fig. 2);
   MODE – selección del modo de operación del detector:

• pines en cortocircuito – modo básico;
• pines abiertos – modo de conteo.
  LED ON/OFF – habilitar/deshabilitar la señalización LED. La señalización se habilita cuando los pines están en cortocircuito.

FIGURA 2. Ajuste de la sensibilidad del detector
(A – baja sensibilidad, B y C – sensibilidad media, D – alta sensibilidad)
[ – pines en cortocircuito; – pines abiertos].
