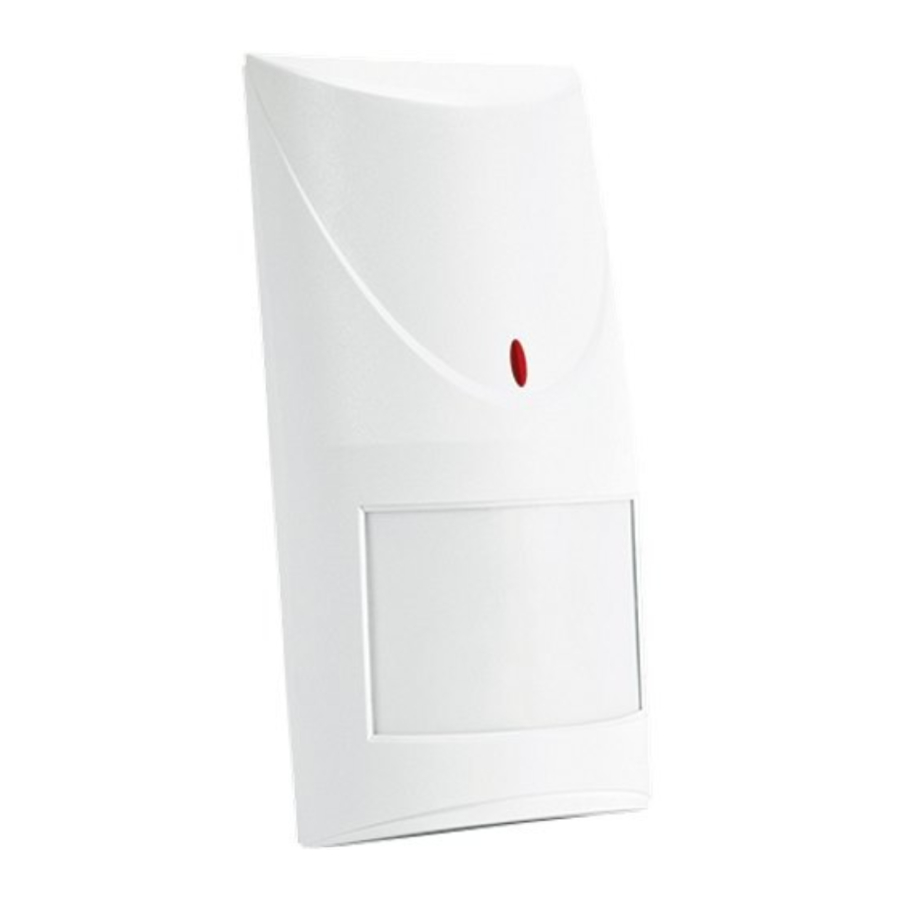

Satel COBALT, COBALT Plus / Pro - Digitális Duál Technológia Mozgásérzékelő Kézikönyv

JELLEMZŐK

• Kombinált PIR és mikrohullámú technológia.
• Duál [COBALT, COBALT Plus] vagy négyszeres [COBALT Pro] elemű piroérzékelő.
• Teljesen digitális mozgásérzékelő algoritmus.
• Digitális hőmérséklet kompenzáció.
• Választható működési módok: alap vagy számláló.
• Mikrohullámú alapú álcázás elleni funkció [COBALT Plus, COBALT Pro].
• Alacsony tápfeszültség jelzés (feszültségesés 9 V ±5% alá).

MŰKÖDÉSI MÓDOK

Alap (Basic) – az érzékelő riasztást jelez, ha mindkét érzékelő mozgást érzékel 10 másodpercnél rövidebb időn belül.

Számláló (Counting) – az érzékelő riasztást jelez, ha mindkét érzékelő mozgást érzékel 10 másodpercnél rövidebb időn belül, vagy ha a mikrohullámú érzékelő 16-szor aktiválódik kevesebb, mint 30 perc alatt az infravörös érzékelő aktiválása nélkül.

ÁLCÁZÁS ELLENI FUNKCIÓ

A mikrohullámú érzékelő által az érzékelőtől 10-20 centiméter távolságban mozgó tárgy észlelése az érzékelő álcázási kísérleteként értelmeződik, és az álcázás elleni relé érintkezőinek két másodpercre történő nyitását eredményezi. A mikrohullámok számára áteresztő, de az infravörös sugárzást szigetelő tárgyakat az álcázás elleni funkció nem érzékeli.

1. ÁBRA. Az érzékelő elektronikai paneljének nézete.

1. csatlakozók:
   WRN – álcázás elleni relé (NC) [csak COBALT Plus és COBALT Pro];
   TMP – szabotázskapcsoló (NC);
   COM – közös föld;
   12V – tápegység bemenet;
   NC – riasztó relé (NC).
2. mikrohullámú érzékelő.
3. kétszínű LED a következők jelzésére:

• riasztás – a LED 2 másodpercig pirosan világít;
• mozgásérzékelés az egyik érzékelő által – a LED 2 másodpercig zölden világít;
• bemelegedés – a LED felváltva pirosan és zölden villog;
• alacsony tápfeszültség – a LED pirosan világít.

4. potenciométer a mikrohullámú út érzékenységének szabályozásához.
   Kérjük, ne feledje, hogy a mikrohullámok áthatolhatnak pl. üvegen, gipszkarton falakon, nem fémes ajtókon stb.
5. piroelektromos érzékelő.
6. szabotázskapcsoló.
7. rögzítő csavarlyuk.
8. érzékelő konfigurációs tűk:
   PIR SENS. – az érzékelő érzékenységének beállítása (lásd a 2. ábrát);
   MODE (MÓD) – az érzékelő működési módjának kiválasztása:

• tűk rövidre zárva – alap mód;
• tűk nyitva – számláló mód.
  LED ON/OFF (LED BE/KI) – a LED jelzés engedélyezése/letiltása. A jelzés engedélyezve van, ha a tűk rövidre vannak zárva.

2. ÁBRA. Az érzékelő érzékenységének beállítása
(A – alacsony érzékenység, B és C – közepes érzékenység, D – magas érzékenység)
[ – tűk rövidre zárva; – tűk nyitva].
