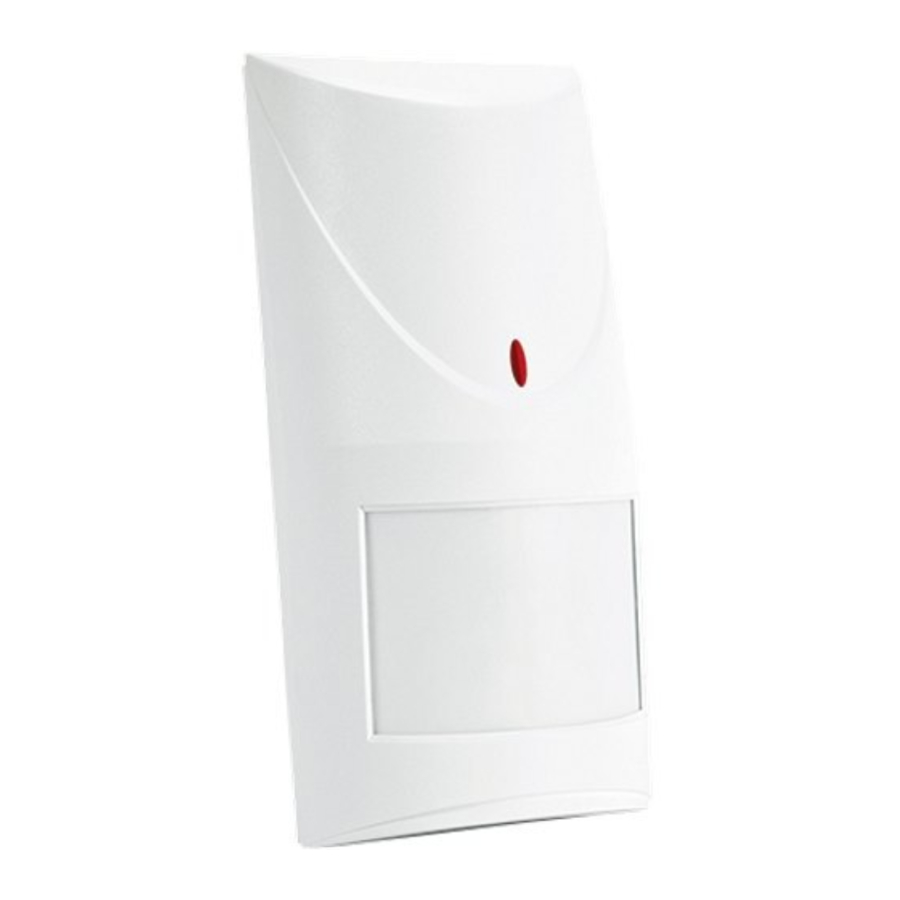

Satel COBALT, COBALT Plus / Pro - Handleiding digitale duale technologie bewegingsmelder
KENMERKEN
- Gecombineerde PIR- en microgolftechnologie.
- Dubbele [COBALT, COBALT Plus] of quad [COBALT Pro] element pyrosensor.
- Volledig digitaal bewegingsdetectiealgoritme.
- Digitale temperatuurcompensatie.
- Selecteerbare werkingsmodi: basis of tellen.
- Microgolf gebaseerde anti-maskeerfunctie [COBALT Plus, COBALT Pro].
- Lage voedingsspanning signalering (spanningsval onder 9 V ±5%).
WERKINGSMODI
Basic (Basis) – de detector geeft een alarm aan als beide sensoren beweging detecteren binnen een tijdsperiode korter dan 10 seconden.
Counting (Tellen) – de detector geeft een alarm aan als beide sensoren beweging detecteren binnen een tijdsperiode korter dan 10 seconden of als de microgolfsensor 16 keer wordt geactiveerd in minder dan 30 minuten zonder activering van de infraroodsensor.
ANTI-MASKEERFUNCTIE
Detectie door de microgolfsensor van een object dat beweegt op een afstand van 10-20 centimeter van de detector wordt geïnterpreteerd als een poging om de detector te maskeren en resulteert in het openen van de antimaskeer relaiscontacten gedurende twee seconden. Objecten die doorlaatbaar zijn voor microgolven, maar de infraroodstraling isoleren, worden niet gedetecteerd door de anti-maskeerfunctie.
FIGUUR 1. Aanzicht van de elektronica printplaat van de detector.
- aansluitklemmen:
WRN – a nti-maskeer relais (NC) [alleen COBALT Plus en COBALT Pro];
TMP – sabotagecontact (NC);
COM – gemeenschappelijke aarde;
12V – voedingsingang;
NC – alarmrelais (NC). - microgolfsensor.
- tweekleurige LED om het volgende aan te geven:
- alarm – LED brandt rood gedurende 2 seconden;
- bewegingsdetectie door een van de sensoren – LED brandt groen gedurende 2 seconden;
- opwarmen – LED knippert afwisselend rood en groen;
- lage voedingsspanning – LED brandt rood.
- potentiometer voor gevoeligheidsregeling van het microgolfpad.
Houd er rekening mee dat microgolven bijvoorbeeld glas, gipswanden, niet-metalen deuren, enz. kunnen binnendringen. - pyro-elektrische sensor.
- sabotagecontact.
- bevestigingsschroefgat.
- detector configuratie pinnen:
PIR SENS. – instellen van de detectorgevoeligheid (zie Fig. 2);
MODE – selecteren van de detector werkingsmodus:
- pinnen kortgesloten – basis modus;
- pinnen open – tel modus.
LED ON/OFF – in-/uitschakelen van de LED signalering. De signalering is ingeschakeld wanneer de pinnen zijn kortgesloten.
FIGUUR 2. Instellen van de detectorgevoeligheid
(A – lage gevoeligheid, B en C – gemiddelde gevoeligheid, D – hoge gevoeligheid)
[
– pinnen kortgesloten;
– pinnen open].
De afdekking verwijderen
FIGUUR 3
Manieren om de detector te installeren
FIGUUR 4
De detector op de beugel monteren
FIGUUR 5
Het dekkingsgebied van de detector
FIGUUR 6
INSTALLATIE
- Open de behuizing (Fig. 3).
- Verwijder de elektronica printplaat.
- M aak de openingen voor schroeven en kabel in de behuizing basis.
- Steek de kabel door de voorbereide opening.
- Bevestig de behuizing basis aan de muur of aan de bevestigde beugel.
- Bevestig de elektronica printplaat.
- Sluit de draden aan op de overeenkomstige aansluitklemmen.
- U zing potentiometer en jumpers, stel de werkparameters van de detector in.
- Sluit de detector behuizing.
OPSTARTEN
- Schakel de detector voeding in. De LED begint te knipperen (als de LED ON/OFF pinnen zijn kortgesloten).
- Wanneer de detector klaar is om te werken (de LED stopt met knipperen), test het detectorbereik, d.w.z. controleer of de beweging binnen het dekkingsgebied het alarmrelais activeert en de LED rood oplicht.
- Wijzig indien nodig de detectorgevoeligheid.
SPECIFICATIES
| Voedingsspanning | 12 V DC ±15% | |
| Stand-by stroom verbruik | COBALT | 20 mA |
| COBALT Plus | 22 mA | |
| COBALT Pro | 22 mA | |
| Maximaal stroomverbruik | COBALT | 25 mA |
| COBALT Plus | 27 mA | |
| COBALT Pro | 27 mA | |
| Relaiscontacten specificatie (resistieve belasting) | 40 mA / 16 V DC | |
| Microgolffrequentie | 10.525 GHz | |
| Alarm signaleringstijd | 2 s | |
| Detecteerbare snelheid | 0.3...3 m/s | |
| Omgevingsklasse volgens EN50130-5 | II | |
| Bedrijfstemperatuurbereik | -30°C...+55°C | |
| Afmetingen | 63 x 136 x 49 mm | |
| Aanbevolen installatiehoogte | 2.4 m | |
| Gewicht | COBALT | 136 g |
| COBALT Plus | 144 g | |
| COBALT Pro | 145 g | |
De conformiteitsverklaringen kunnen worden geraadpleegd op www.satel.eu/ce
SATEL sp. z o.o.
ul. Schuberta 79; 80-172 Gdansk, POLEN
tel. +48 58 320 94 00; info@satel.pl; www.satel.eu
