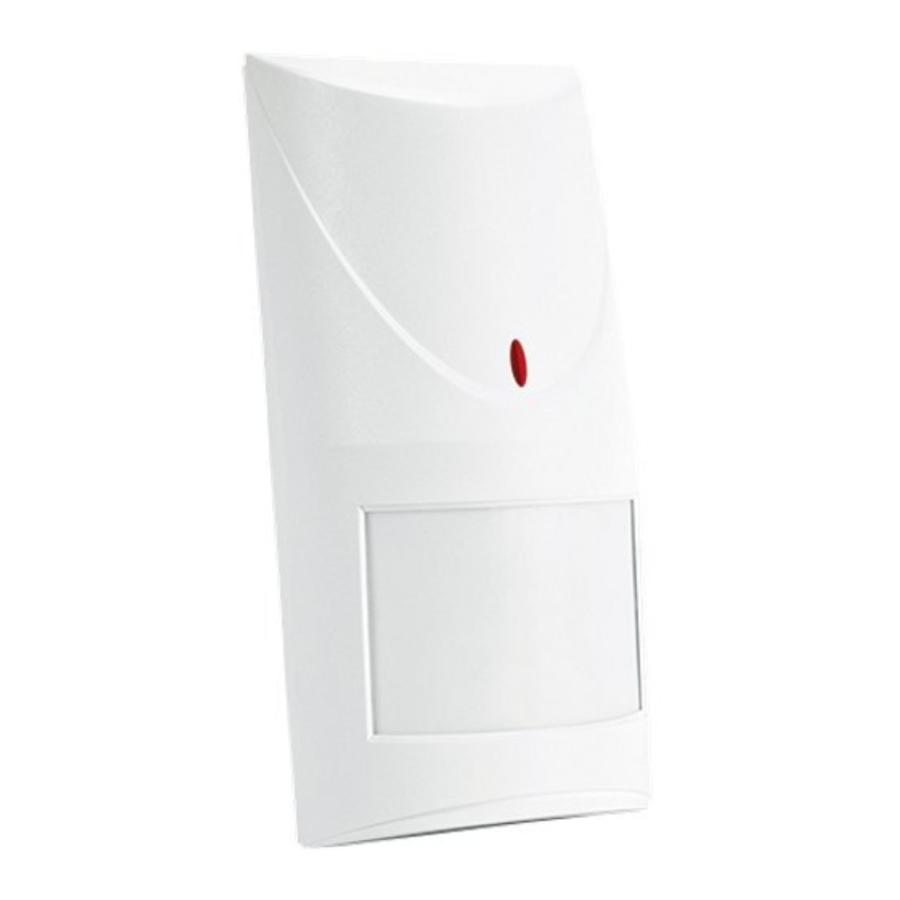

Satel COBALT, COBALT Plus / Pro - Instrukcja obsługi cyfrowej czujki ruchu z podwójną technologią

CECHY

• Połączenie technologii PIR i mikrofalowej.
• Podwójny [COBALT, COBALT Plus] lub poczwórny [COBALT Pro] element piroelektryczny.
• W pełni cyfrowy algorytm detekcji ruchu.
• Cyfrowa kompensacja temperatury.
• Wybieralne tryby pracy: podstawowy lub zliczający.
• Funkcja antymaskingu oparta na technologii mikrofalowej [COBALT Plus, COBALT Pro].
• Sygnalizacja niskiego napięcia zasilania (spadek napięcia poniżej 9 V ±5%).

TRYBY PRACY

Podstawowy (Basic) – czujka sygnalizuje alarm, jeśli oba czujniki wykryją ruch w czasie krótszym niż 10 sekund.

Zliczający (Counting) – czujka sygnalizuje alarm, jeśli oba czujniki wykryją ruch w czasie krótszym niż 10 sekund lub jeśli czujnik mikrofalowy zostanie aktywowany 16 razy w ciągu mniej niż 30 minut bez aktywacji czujnika podczerwieni.

FUNKCJA ANTYMASKINGU

Wykrycie przez czujnik mikrofalowy obiektu poruszającego się w odległości 10-20 centymetrów od czujki jest interpretowane jako próba zamaskowania czujki i powoduje otwarcie styków przekaźnika antymasakującego na dwie sekundy. Obiekty przepuszczalne dla mikrofal, ale izolujące promieniowanie podczerwone, nie są wykrywane przez funkcję antymaskingu.

RYSUNEK 1. Widok płytki elektroniki czujki.

1. zaciski:
   WRN – przekaźnik antymasakujący (NC) [tylko COBALT Plus i COBALT Pro];
   TMP – styk sabotażowy (NC);
   COM – wspólna masa;
   12V – wejście zasilania;
   NC – przekaźnik alarmowy (NC).
2. czujnik mikrofalowy.
3. dwukolorowa dioda LED sygnalizująca:

• alarm – dioda LED świeci na czerwono przez 2 sekundy;
• wykrycie ruchu przez jeden z czujników – dioda LED świeci na zielono przez 2 sekundy;
• rozgrzewanie – dioda LED miga na przemian na czerwono i zielono;
• niskie napięcie zasilania – dioda LED świeci na czerwono.

4. potencjometr do regulacji czułości toru mikrofalowego.
   Należy pamiętać, że mikrofale mogą przenikać np. przez szkło, ściany gipsowe, drzwi niemetalowe itp.
5. czujnik piroelektryczny.
6. styk sabotażowy.
7. otwór na śrubę mocującą.
8. zworki konfiguracyjne czujki:
   PIR SENS. – ustawienie czułości czujki (patrz rys. 2);
   MODE – wybór trybu pracy czujki:

• zworki zwarte – tryb podstawowy (basic mode);
• zworki otwarte – tryb zliczający (counting mode).
  LED ON/OFF – włączanie/wyłączanie sygnalizacji LED. Sygnalizacja jest włączona, gdy zworki są zwarte.

RYSUNEK 2. Ustawianie czułości czujki
(A – niska czułość, B i C – średnia czułość, D – wysoka czułość)
[ – zworki zwarte; – zworki otwarte].
