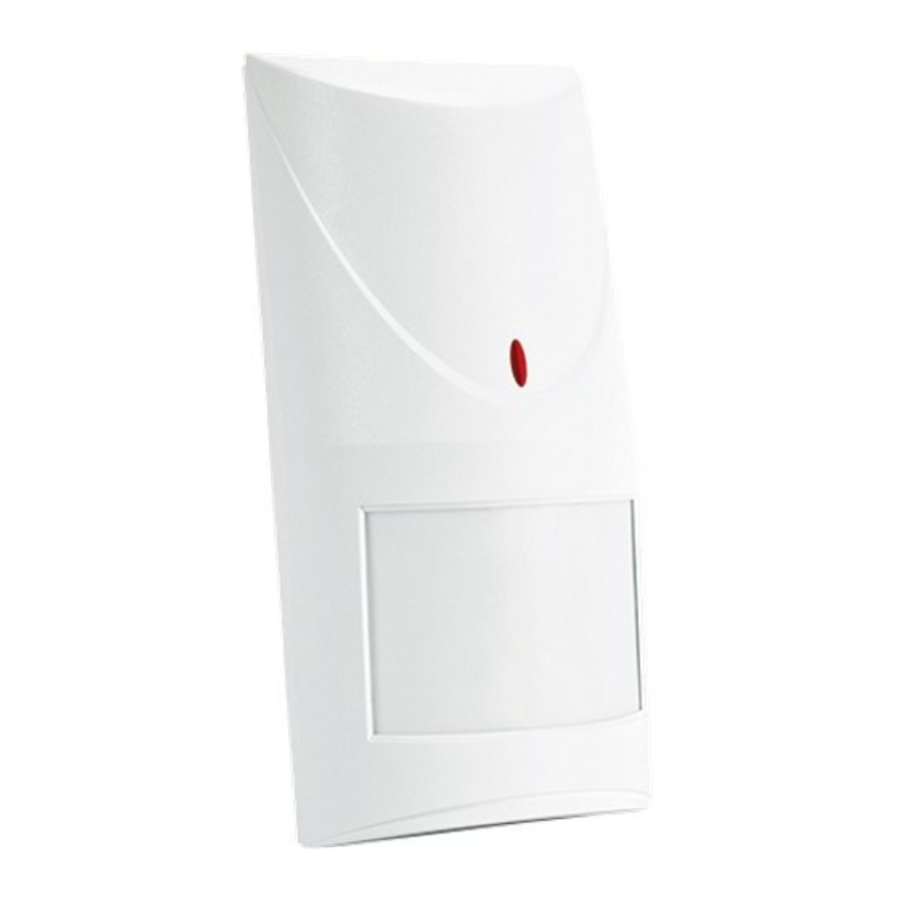

OMINAISUUDET

Yhdistetty PIR- ja mikroaaltotekniikka.
Kaksois- [COBALT, COBALT Plus] tai neliosainen [COBALT Pro] pyroanturi.
Täysin digitaalinen liikkeentunnistusalgoritmi.
Digitaalinen lämpötilan kompensointi.
Valittavat toimintatilat: perus- tai laskentatila.
Mikroaaltopohjainen peittohälytystoiminto [COBALT Plus, COBALT Pro].
Alhaisen syöttöjännitteen ilmaisu (jännite laskee alle 9 V ±5%).

TOIMINTATILAT

Perus (Basic) – tunnistin ilmoittaa hälytyksen, jos molemmat anturit havaitsevat liikettä alle 10 sekunnin aikana.

Laskenta (Counting) – tunnistin ilmoittaa hälytyksen, jos molemmat anturit havaitsevat liikettä alle 10 sekunnin aikana tai jos mikroaaltoanturi aktivoituu 16 kertaa alle 30 minuutissa ilman infrapuna-anturin aktivointia.

PEITTOHÄLYTYSTOIMINTO

Mikroaaltosensorin havaitsema, 10–20 senttimetrin etäisyydellä tunnistimesta liikkuva esine tulkitaan yritykseksi peittää tunnistin, ja se avaa peittohälytysreleen koskettimet kahdeksi sekunniksi. Esineitä, jotka läpäisevät mikroaaltoja, mutta eristävät infrapunasäteilyä, ei havaita peittohälytystoiminnolla.

KUVA 1. Näkymä tunnistimen elektroniikkakorttiin.

liittimet:
WRN – peittohälytysrele (NC) [vain COBALT Plus ja COBALT Pro];
TMP – peukalointikosketin (NC);
COM – yhteinen maa;
12V – virtalähteen sisääntulo;
NC – hälytysrele (NC).
mikroaaltosensori.
kaksivärinen LED ilmaisee:

hälytys – LED palaa punaisena 2 sekuntia;
liikkeen havaitseminen jommallakummalla anturilla – LED palaa vihreänä 2 sekuntia;
lämpeneminen – LED vilkkuu vuorotellen punaisena ja vihreänä;
alhaisen syöttöjännitteen – LED palaa punaisena.

potentiometri mikroaaltopolun herkkyyden säätöön.
Huomioithan, että mikroaallot voivat tunkeutua esim. lasin, kipsilevyseinien, ei-metallisten ovien jne. läpi.
pyrosähköinen anturi.
peukalointikosketin.
kiinnitysruuvin reikä.
tunnistimen konfigurointitapit:
PIR SENS. – tunnistimen herkkyyden asettaminen (katso kuva 2);
MODE – tunnistimen toimintatilan valinta:

nastat oikosulussa – perustila;
nastat auki – laskentatila.
LED ON/OFF – LED-ilmaisun käyttöönotto/poistaminen käytöstä. Ilmaisu on käytössä, kun nastat on oikosuljettu.

KUVA 2. Tunnistimen herkkyyden asettaminen
(A – alhainen herkkyys, B ja C – keskimääräinen herkkyys, D – korkea herkkyys)
[ – nastat oikosulussa; – nastat auki].

Kannnen irrottaminen

KUVA 3

Tunnistimen asennustavat

KUVA 4

Tunnistimen kiinnittäminen kiinnikkeeseen

KUVA 5

Tunnistimen peittoalue

KUVA 6

ASENNUS

Avaa kotelo (kuva 3).
Irrota elektroniikkakortti.
Tee reiät ruuveille ja kaapelille kotelon pohjaan.
Vie kaapeli valmistetun aukon läpi.
Kiinnitä kotelon pohja seinään tai kiinnitettyyn kiinnikkeeseen.
Kiinnitä elektroniikkakortti.
Kytke johdot vastaaviin liittimiin.
Säädä tunnistimen toimintaparametrit potentiometrillä ja jumppereilla.
Sulje tunnistimen kotelo.

KÄYNNISTYS

Kytke tunnistimen virta päälle. LED alkaa vilkkua (jos LED ON/OFF -nastat on oikosuljettu).
Kun tunnistin on valmis toimimaan (LED lakkaa vilkkumasta), testaa tunnistimen kantama eli tarkista, aktivoiko liike peittoalueella hälytysreleen ja sytyttääkö LEDin punaiseksi.
Vaihda tarvittaessa tunnistimen herkkyyttä.

TEKNISET TIEDOT

Syöttöjännite		12 V DC ±15%
Valmiustilan virrankulutus	COBALT	20 mA
	COBALT Plus	22 mA
	COBALT Pro	22 mA
Suurin virrankulutus	COBALT	25 mA
	COBALT Plus	27 mA
	COBALT Pro	27 mA
Releen koskettimien nimellisarvo (resistanssikuorma)		40 mA / 16 V DC
Mikroaaltotaajuus		10.525 GHz
Hälytyksen ilmoitusaika		2 s
Havaittavissa oleva nopeus		0.3...3 m/s
Ympäristöluokka standardin EN50130-5 mukaan		II
Käyttölämpötila-alue		-30°C...+55°C
Mitat		63 x 136 x 49 mm
Suositeltu asennuskorkeus		2.4 m
Paino	COBALT	136 g
	COBALT Plus	144 g
	COBALT Pro	145 g
