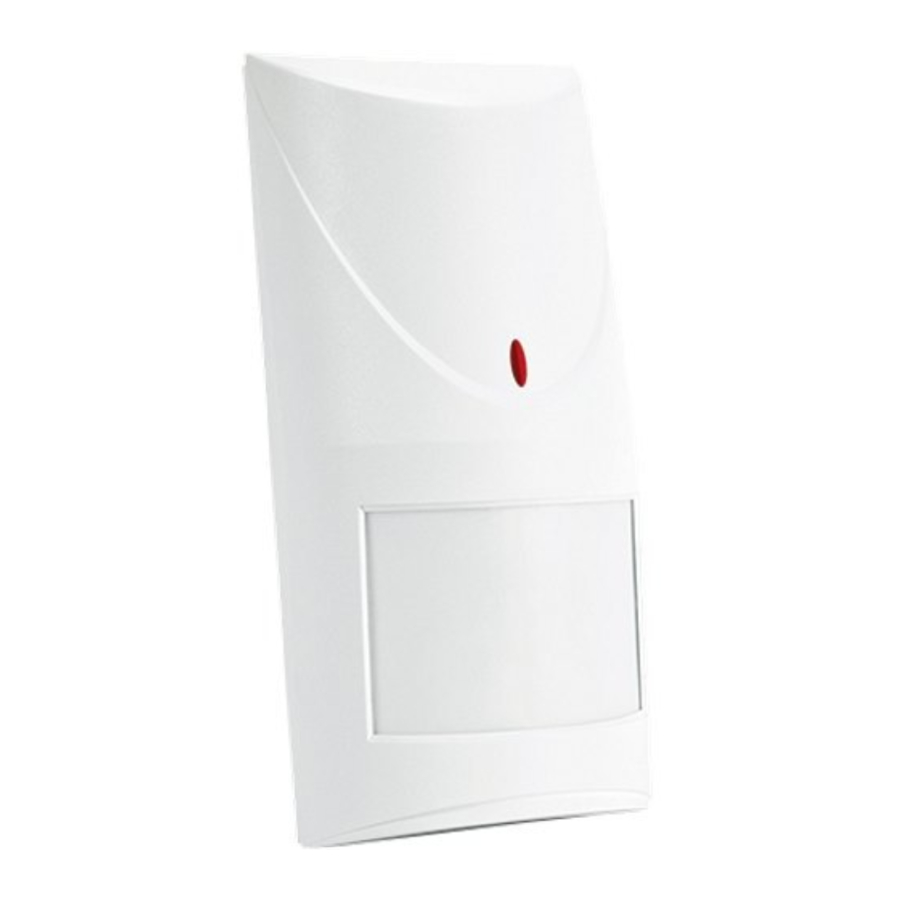

Satel COBALT, COBALT Plus / Pro - Manual pentru Detectorul Digital de Mișcare cu Tehnologie Duală

CARACTERISTICI

• Tehnologie combinată PIR și cu microunde.
• Pirosenzor cu element dual [COBALT, COBALT Plus] sau quad [COBALT Pro].
• Algoritm de detecție a mișcării complet digital.
• Compensare digitală a temperaturii.
• Moduri de operare selectabile: de bază sau cu numărare.
• Funcție anti-mascare bazată pe microunde [COBALT Plus, COBALT Pro].
• Semnalizare tensiune de alimentare scăzută (cădere de tensiune sub 9 V ±5%).

MODURI DE OPERARE

Basic (de bază) – detectorul indică o alarmă dacă ambii senzori detectează mișcare într-o perioadă de timp mai scurtă de 10 secunde.

Counting (cu numărare) – detectorul indică o alarmă dacă ambii senzori detectează mișcare într-o perioadă de timp mai scurtă de 10 secunde sau dacă senzorul cu microunde este activat de 16 ori în mai puțin de 30 de minute fără activarea senzorului infraroșu.

FUNCȚIE ANTI-MASCARE

Detectarea de către senzorul cu microunde a unui obiect care se mișcă la o distanță de 10-20 centimetri de detector este interpretată ca o tentativă de a masca detectorul și are ca rezultat deschiderea contactelor releului anti-mascare timp de două secunde. Obiectele permeabile la microunde, dar care izolează radiația infraroșie, nu sunt detectate de funcția anti-mascare.

FIGURA 1. Vedere a plăcii electronice a detectorului.

1. terminale:
   WRN – releu anti-mascare (NC) [doar COBALT Plus și COBALT Pro];
   TMP – contact de tamper (NC);
   COM – masă comună;
   12V – intrare alimentare;
   NC – releu de alarmă (NC).
2. senzor cu microunde.
3. LED bicolor pentru a indica:

• alarmă – LED aprins roșu timp de 2 secunde;
• detecție mișcare de către unul dintre senzori – LED aprins verde timp de 2 secunde;
• încălzire – LED-ul clipește alternativ roșu și verde;
• tensiune de alimentare scăzută – LED aprins roșu.

4. potențiometru pentru controlul sensibilității căii cu microunde.
   Vă rugăm să rețineți că microundele pot penetra, de exemplu, sticlă, pereți de gips, uși nemetalice etc.
5. senzor piroelectric.
6. contact de tamper.
7. gaură pentru șurub de fixare.
8. pini de configurare a detectorului:
   PIR SENS. – setarea sensibilității detectorului (vezi Fig. 2);
   MODE (MOD) – selectarea modului de operare a detectorului:

• pini scurți circuitați – mod de bază;
• pini deschiși – mod cu numărare.
  LED ON/OFF (LED PORNIT/OPRIT) – activarea/dezactivarea semnalizării LED. Semnalizarea este activată când pinii sunt scurți circuitați.

FIGURA 2. Setarea sensibilității detectorului
(A – sensibilitate scăzută, B și C – sensibilitate medie, D – sensibilitate ridicată)
[ – pini scurți circuitați; – pini deschiși].
