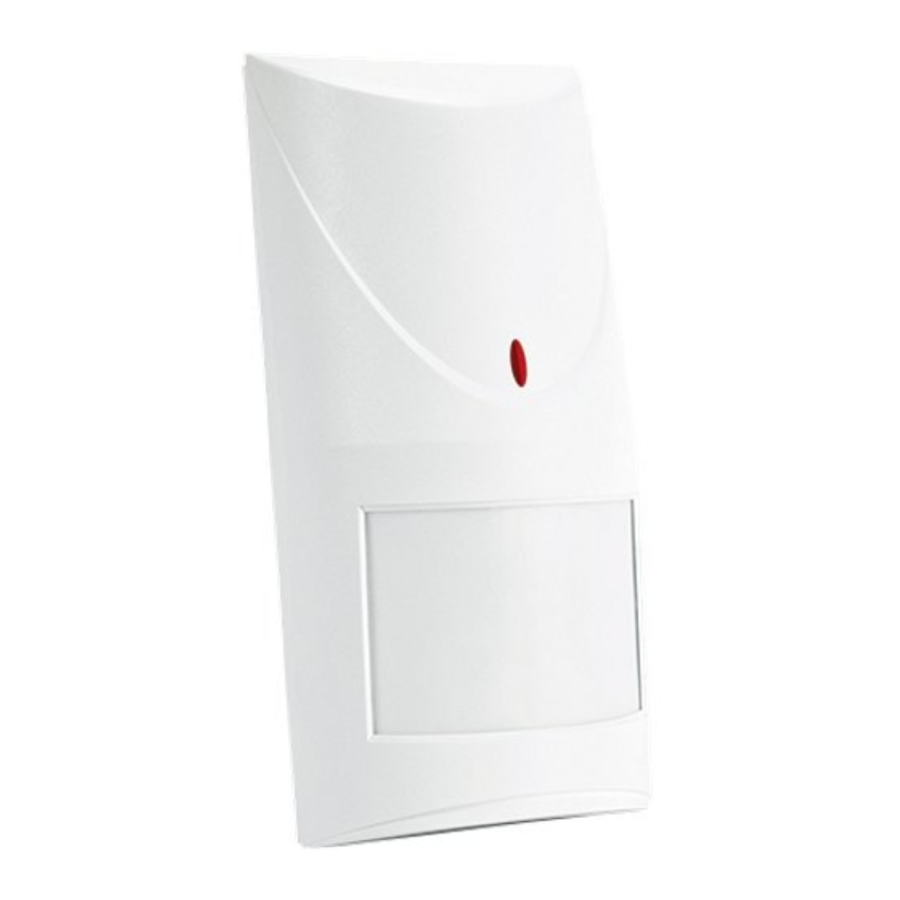

Satel COBALT, COBALT Plus / Pro - Priročnik za digitalni detektor gibanja z dvojno tehnologijo

LASTNOSTI

• Kombinirana PIR in mikrovalovna tehnologija.
• Dvojni [COBALT, COBALT Plus] ali štirikratni [COBALT Pro] pirosenzor.
• Popolnoma digitalni algoritem za zaznavanje gibanja.
• Digitalna temperaturna kompenzacija.
• Izbirni načini delovanja: osnovni ali štetje.
• Funkcija proti maskiranju na osnovi mikrovalov [COBALT Plus, COBALT Pro].
• Signalizacija nizke napajalne napetosti (padec napetosti pod 9 V ±5%).

NAČINI DELOVANJA

Osnovni (Basic) – detektor signalizira alarm, če oba senzorja zaznata gibanje v časovnem obdobju, krajšem od 10 sekund.

Štetje (Counting) – detektor signalizira alarm, če oba senzorja zaznata gibanje v časovnem obdobju, krajšem od 10 sekund, ali če se mikrovalovni senzor aktivira 16-krat v manj kot 30 minutah brez aktivacije infrardečega senzorja.

FUNKCIJA PROTI MASKIRANJU

Zaznavanje predmeta s strani mikrovalovnega senzorja, ki se premika na razdalji 10-20 centimetrov od detektorja, se razlaga kot poskus maskiranja detektorja in povzroči odprtje kontaktov protimaskirne releja za dve sekundi. Predmetov, ki so prepustni za mikrovalove, vendar izolirajo infrardeče sevanje, funkcija proti maskiranju ne zazna.

SLIKA 1. Pogled na elektronsko ploščo detektorja.

1. priključki:
   WRN – rele proti maskiranju (NC) [samo COBALT Plus in COBALT Pro];
   TMP – kontakt za sabotažo (NC);
   COM – skupna masa;
   12V – vhod za napajanje;
   NC – alarmni rele (NC).
2. mikrovalovni senzor.
3. dvobarvna LED za prikaz:

• alarm – LED sveti rdeče 2 sekundi;
• zaznavanje gibanja s strani enega od senzorjev – LED sveti zeleno 2 sekundi;
• ogrevanje – LED izmenično utripa rdeče in zeleno;
• nizka napajalna napetost – LED sveti rdeče.

4. potenciometer za nadzor občutljivosti mikrovalovne poti.
   Upoštevajte, da lahko mikrovalovi prodrejo npr. skozi steklo, mavčne stene, nekovinska vrata itd.
5. piroelektrični senzor.
6. kontakt za sabotažo.
7. luknja za pritrdilni vijak.
8. konfiguracijski zatiči detektorja:
   PIR SENS. – nastavitev občutljivosti detektorja (glejte sliko 2);
   MODE – izbira načina delovanja detektorja:

• zatiči povezani – osnovni način;
• zatiči odprti – način štetja.
  LED ON/OFF – omogočanje/onemogočanje signalizacije LED. Signalizacija je omogočena, ko so zatiči povezani.

SLIKA 2. Nastavitev občutljivosti detektorja
(A – nizka občutljivost, B in C – srednja občutljivost, D – visoka občutljivost)
[ – zatiči povezani; – zatiči odprti].
