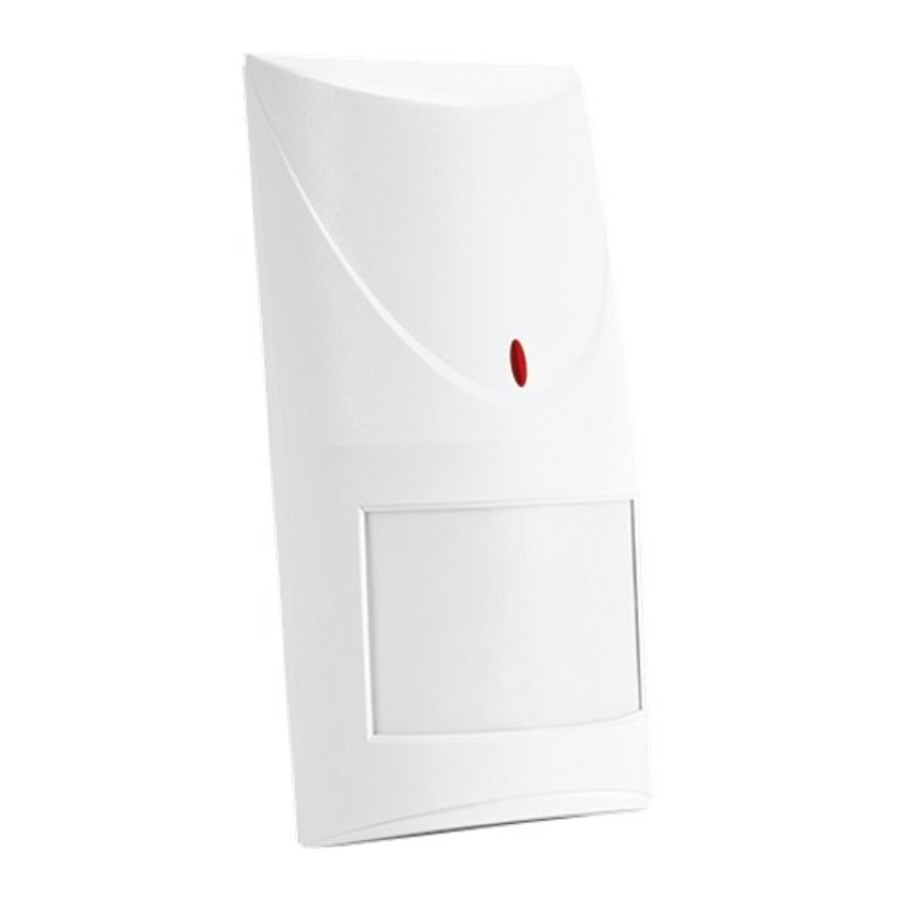

Satel COBALT, COBALT Plus / Pro - Manuál k digitálnemu detektoru pohybu s duálnou technológiou

VLASTNOSTI

• Kombinovaná PIR a mikrovlnná technológia.
• Duálny [COBALT, COBALT Plus] alebo štvoritý [COBALT Pro] pyroelement.
• Plne digitálny algoritmus detekcie pohybu.
• Digitálna teplotná kompenzácia.
• Voliteľné prevádzkové režimy: základný alebo počítací.
• Funkcia anti-maskovania založená na mikrovlnách [COBALT Plus, COBALT Pro].
• Signalizácia nízkeho napájacieho napätia (pokles napätia pod 9 V ±5%).

PREVÁDZKOVÉ REŽIMY

Základný (Basic) – detektor signalizuje poplach, ak oba senzory detekujú pohyb v časovom úseku kratšom ako 10 sekúnd.

Počítací (Counting) – detektor signalizuje poplach, ak oba senzory detekujú pohyb v časovom úseku kratšom ako 10 sekúnd, alebo ak je mikrovlnný senzor aktivovaný 16-krát za menej ako 30 minút bez aktivácie infračerveného senzora.

FUNKCIA ANTI-MASKOVANIA

Detekcia objektu pohybujúceho sa vo vzdialenosti 10-20 centimetrov od detektora mikrovlnným senzorom sa interpretuje ako pokus o maskovanie detektora a vedie k otvoreniu kontaktov anti-maskovacieho relé na dve sekundy. Objekty priepustné pre mikrovlny, ale izolujúce infračervené žiarenie, nie sú detekované funkciou anti-maskovania.

OBRÁZOK 1. Pohľad na dosku elektroniky detektora.

1. terminály:
   WRN – relé proti maskovaniu (NC) [iba COBALT Plus a COBALT Pro];
   TMP – tamper kontakt (NC);
   COM – spoločná zem;
   12V – vstup napájania;
   NC – poplachové relé (NC).
2. mikrovlnný senzor.
3. dvojfarebná LED dióda na indikáciu:

• poplach – LED svieti na červeno 2 sekundy;
• detekcia pohybu jedným zo senzorov – LED svieti na zeleno 2 sekundy;
• zahrievanie – LED bliká striedavo na červeno a zeleno;
• nízke napájacie napätie – LED svieti na červeno.

4. potenciometer na reguláciu citlivosti mikrovlnnej cesty.
   Majte na pamäti, že mikrovlny môžu prenikať napr. sklom, sadrokartónovými stenami, nekovovými dverami atď.
5. pyroelektrický senzor.
6. tamper kontakt.
7. otvor pre upevňovaciu skrutku.
8. konfiguračné piny detektora:
   PIR SENS. – nastavenie citlivosti detektora (pozri obr. 2);
   MODE – výber prevádzkového režimu detektora:

• piny skratované – základný režim (basic mode);
• piny otvorené – počítací režim (counting mode).
  LED ON/OFF – povolenie/zakázanie signalizácie LED. Signalizácia je povolená, keď sú piny skratované.

OBRÁZOK 2. Nastavenie citlivosti detektora
(A – nízka citlivosť, B a C – stredná citlivosť, D – vysoká citlivosť)
[ – piny skratované; – piny otvorené].
