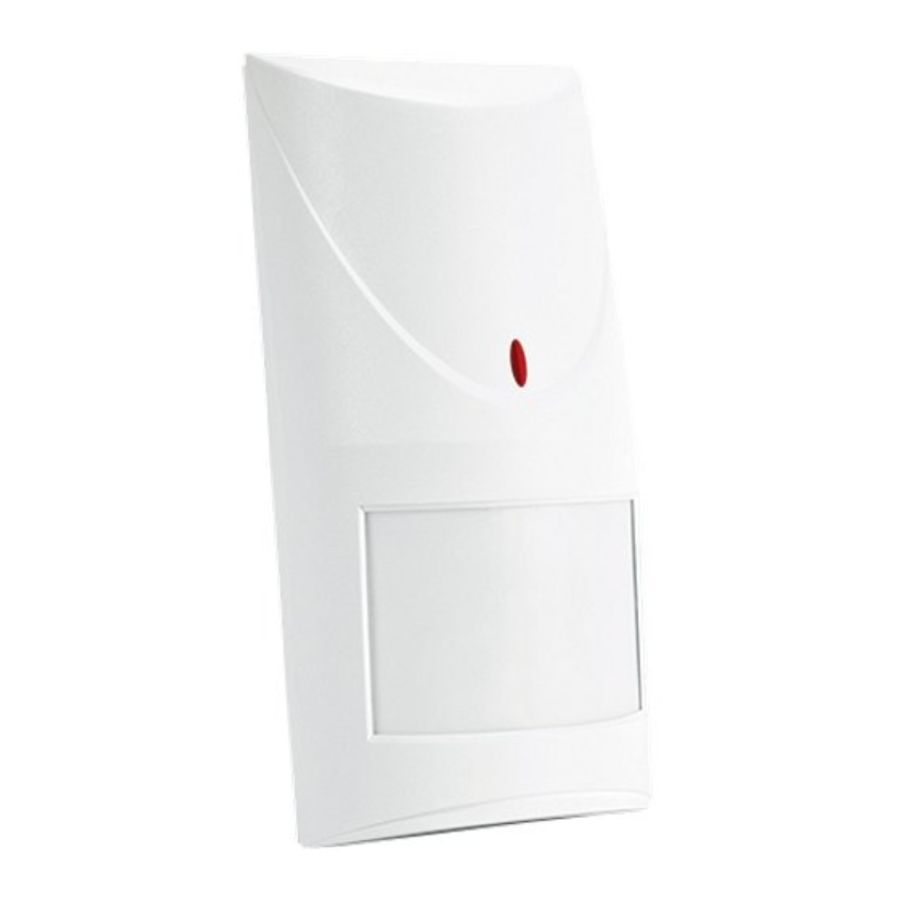

Satel COBALT, COBALT Plus / Pro - Skaitmeninis dvigubos technologijos judesio detektoriaus vadovas

SAVYBĖS

• Kombinuota PIR ir mikrobangų technologija.
• Dvigubas [COBALT, COBALT Plus] arba keturgubas [COBALT Pro] elementų pirosensorius.
• Visiškai skaitmeninis judesio aptikimo algoritmas.
• Skaitmeninė temperatūros kompensacija.
• Pasirenkami veikimo režimai: bazinis arba skaičiavimo.
• Mikrobangų pagrindu veikianti apsaugos nuo užmaskavimo funkcija [COBALT Plus, COBALT Pro].
• Žemos maitinimo įtampos signalizacija (įtampos kritimas žemiau 9 V ±5%).

VEIKIMO REŽIMAI

Bazinis (Basic) – detektorius signalizuoja aliarmą, jei abu jutikliai aptinka judesį per trumpesnį nei 10 sekundžių laikotarpį.

Skaičiavimo (Counting) – detektorius signalizuoja aliarmą, jei abu jutikliai aptinka judesį per trumpesnį nei 10 sekundžių laikotarpį arba jei mikrobangų jutiklis suaktyvinamas 16 kartų per mažiau nei 30 minučių be infraraudonųjų spindulių jutiklio suaktyvinimo.

APSAUGOS NUO UŽMASKAVIMO FUNKCIJA

Mikrobangų jutiklio aptiktas objektas, judantis 10-20 centimetrų atstumu nuo detektoriaus, interpretuojamas kaip bandymas užmaskuoti detektorių ir sukelia antimaskavimo relės kontaktų atidarymą dviem sekundėms. Objektai, pralaidūs mikrobangoms, bet izoliuojantys infraraudonuosius spindulius, nėra aptinkami antimaskavimo funkcijos.

1 PAV. Detektoriaus elektronikos plokštės vaizdas.

1. gnybtai:
   WRN – antimaskavimo relė (NC) [tik COBALT Plus ir COBALT Pro];
   TMP – sabotažo kontaktas (NC);
   COM – bendras įžeminimas;
   12V – maitinimo šaltinio įvestis;
   NC – aliarmo relė (NC).
2. mikrobangų jutiklis.
3. dviejų spalvų šviesos diodas, skirtas rodyti:

• aliarmas – šviesos diodas užsidega raudonai 2 sekundėms;
• judesio aptikimas vienu iš jutiklių – šviesos diodas užsidega žaliai 2 sekundėms;
• apšilimas – šviesos diodas mirksi pakaitomis raudonai ir žaliai;
• žema maitinimo įtampa – šviesos diodas užsidega raudonai.

4. potenciometras, skirtas mikrobangų kelio jautrumo valdymui.
   Atminkite, kad mikrobangos gali prasiskverbti pro, pvz., stiklą, gipso sienas, nemetalines duris ir kt.
5. piroelektrinis jutiklis.
6. sabotažo kontaktas.
7. tvirtinimo varžto skylė.
8. detektoriaus konfigūracijos kaiščiai:
   PIR SENS. – detektoriaus jautrumo nustatymas (žr. 2 pav.);
   MODE – detektoriaus veikimo režimo pasirinkimas:

• kaiščiai sujungti – bazinis režimas;
• kaiščiai atviri – skaičiavimo režimas.
  LED ON/OFF – šviesos diodo signalizacijos įjungimas/išjungimas. Signalizacija įjungiama, kai kaiščiai yra sujungti.

2 PAV. Detektoriaus jautrumo nustatymas
(A – mažas jautrumas, B ir C – vidutinis jautrumas, D – didelis jautrumas)
[ – kaiščiai sujungti; – kaiščiai atviri].
