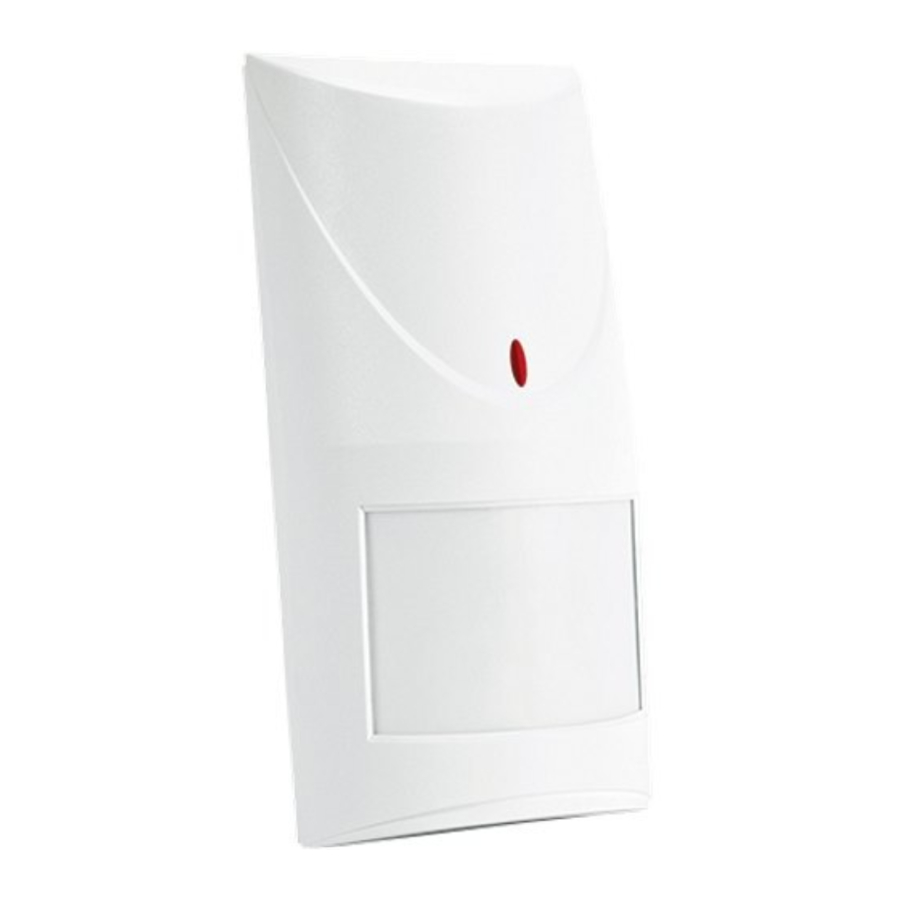

Satel COBALT, COBALT Plus / Pro - Mwongozo wa Kigunduzi cha Mwendo cha Teknolojia Pacha Dijitali

Yaliyomo

1 SIFA
2 NJIA ZA UENDESHAJI
3 KIPENGELE CHA ZUIO LA KUFUNIKWA
4 Kuondoa kifuniko
5 Njia za kufunga kigunduzi
6 Kuweka kigunduzi kwenye bracket
7 Eneo la chanjo la kigunduzi
8 USAKINISHAJI
9 KUANZA
10 MAELEZO
11 Marejeo
12 Pakua mwongozo
13 Katika Lugha Nyingine

SIFA

Teknolojia iliyounganishwa ya PIR na microwave.
Kigunduzi cha pyro cha elementi mbili [COBALT, COBALT Plus] au nne [COBALT Pro].
Algorithm ya ugunduzi wa mwendo dijitali kikamilifu.
Fidia ya halijoto dijitali.
Njia za uendeshaji zinazoweza kuchaguliwa: msingi au kuhesabu.
Kipengele cha kuzuia kufunikwa kinachotegemea microwave [COBALT Plus, COBALT Pro].
Ishara ya voltage ya chini ya usambazaji (voltage kushuka chini ya 9 V ±5%).

NJIA ZA UENDESHAJI

Msingi (Basic) – kigunduzi kinaonyesha kengele ikiwa sensor zote mbili hugundua mwendo ndani ya kipindi cha muda mfupi kuliko sekunde 10.

Kuhesabu (Counting) – kigunduzi kinaonyesha kengele ikiwa sensor zote mbili hugundua mwendo ndani ya kipindi cha muda mfupi kuliko sekunde 10 au ikiwa sensor ya microwave imeamilishwa mara 16 katika chini ya dakika 30 bila kuamilishwa kwa sensor ya infrared.

KIPENGELE CHA ZUIO LA KUFUNIKWA

Ugunduzi na sensor ya microwave ya kitu kinachotembea kwa umbali wa sentimita 10-20 kutoka kwa kigunduzi hutafsiriwa kama jaribio la kufunika kigunduzi na kusababisha kufunguliwa kwa anwani za relay ya kuzuia kufunikwa kwa sekunde mbili. Vitu vinavyoweza kupenywa na microwaves, lakini vinatenga mionzi ya infrared havitambuliwi na kipengele cha kuzuia kufunikwa.

FIGURE 1. Muonekano wa bodi ya elektroniki ya kigunduzi.

vituo:
WRN – relay ya kuzuia kufunikwa (NC) [COBALT Plus na COBALT Pro pekee];
TMP – anwani ya kuharibu (NC);
COM – ardhi ya kawaida;
12V – ingizo la usambazaji wa umeme;
NC – relay ya kengele (NC).
sensor ya microwave.
LED ya rangi mbili kuonyesha:

kengele – LED inawaka nyekundu kwa sekunde 2;
ugunduzi wa mwendo na moja ya sensor – LED inawaka kijani kwa sekunde 2;
kuanza – LED inamulika nyekundu na kijani kwa zamu;
voltage ya chini ya usambazaji – LED inawaka nyekundu.

potentiometer ya udhibiti wa unyeti wa njia ya microwave.
Tafadhali kumbuka kuwa microwaves zinaweza kupenya mfano kioo, kuta za jasi, milango isiyo ya metali, nk.
sensor ya pyroelectric.
anwani ya kuharibu.
shimo la screw ya kurekebisha.
pini za usanidi wa kigunduzi:
PIR SENS. – kuweka unyeti wa kigunduzi (angalia Mchoro 2);
MODE – kuchagua njia ya uendeshaji wa kigunduzi:

pini zimefupishwa – njia ya msingi;
pini zimefunguliwa – njia ya kuhesabu.
LED ON/OFF – kuwezesha/kuzima ishara ya LED. Ishara imewezeshwa wakati pini zimefupishwa.

FIGURE 2. Kuweka unyeti wa kigunduzi
(A – unyeti mdogo, B na C – unyeti wa kati, D – unyeti wa juu)
[ – pini zimefupishwa; – pini zimefunguliwa].

Kuondoa kifuniko

FIGURE 3

Njia za kufunga kigunduzi

FIGURE 4

Kuweka kigunduzi kwenye bracket

FIGURE 5

Eneo la chanjo la kigunduzi

FIGURE 6

USAKINISHAJI

Fungua eneo lililofungwa (Mchoro 3).
Ondoa bodi ya elektroniki.
Tengeneza fursa za screws na cable kwenye msingi wa eneo lililofungwa.
Pitisha cable kupitia ufunguzi ulioandaliwa.
Rekebisha msingi wa eneo lililofungwa kwenye ukuta au kwenye bracket iliyoambatishwa.
Funga bodi ya elektroniki.
Unganisha waya kwenye vituo vinavyolingana.
Kutumia potentiometer na jumpers, weka vigezo vya kufanya kazi vya kigunduzi.
Funga eneo lililofungwa la kigunduzi.

KUANZA

Washa umeme wa kigunduzi. LED itaanza kuwaka (ikiwa pini za LED ON/OFF zimefupishwa).
Wakati kigunduzi kiko tayari kufanya kazi (LED inacha kuwaka), jaribu upeo wa kigunduzi, i.e. angalia ikiwa mwendo ndani ya eneo la chanjo utaamsha relay ya kengele na kuwasha LED kwa rangi nyekundu.
Ikiwa ni lazima, badilisha unyeti wa kigunduzi.

MAELEZO

Voltage ya usambazaji		12 V DC ±15%
Matumizi ya sasa ya kusubiri	COBALT	20 mA
	COBALT Plus	22 mA
	COBALT Pro	22 mA
Matumizi ya juu ya sasa	COBALT	25 mA
	COBALT Plus	27 mA
	COBALT Pro	27 mA
Ukadiriaji wa anwani za relay (mzigo wa kupinga)		40 mA / 16 V DC
Marudio ya microwave		10.525 GHz
Muda wa kuashiria kengele		2 s
Kasi inayoweza kugunduliwa		0.3...3 m/s
Darasa la mazingira kulingana na EN50130-5		II
Kiwango cha joto cha uendeshaji		-30°C...+55°C
Vipimo		63 x 136 x 49 mm
Urefu uliopendekezwa wa usakinishaji		2.4 m
Uzito	COBALT	136 g
	COBALT Plus	144 g
	COBALT Pro	145 g
