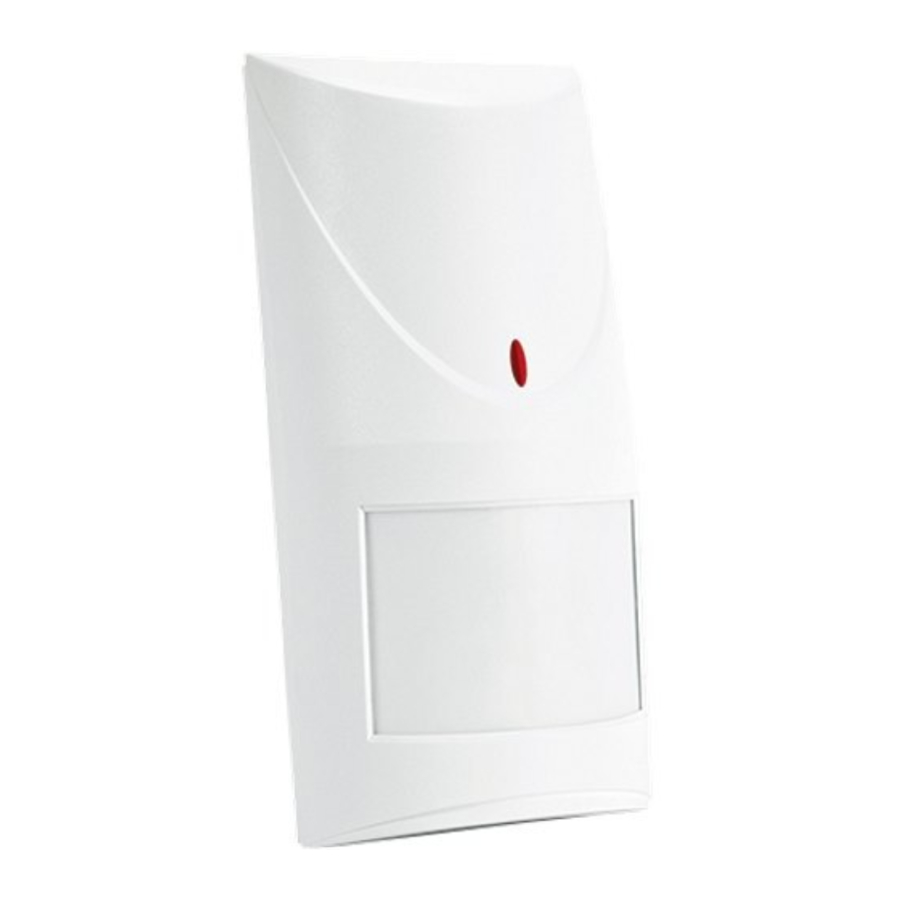

Manual del Detector Digital de Movimiento de Doble Tecnología Satel COBALT, COBALT Plus / Pro

CARACTERÍSTICAS

  • Tecnología combinada PIR y de microondas.
  • Piro sensor de elemento dual [COBALT, COBALT Plus] o cuádruple [COBALT Pro].
  • Algoritmo de detección de movimiento totalmente digital.
  • Compensación de temperatura digital.
  • Modos de operación seleccionables: básico o de conteo.
  • Función anti-enmascaramiento basada en microondas [COBALT Plus, COBALT Pro].
  • Señalización de bajo voltaje de alimentación (caída de voltaje por debajo de 9 V ±5%).

MODOS DE OPERACIÓN

Básico – el detector indica una alarma si ambos sensores detectan movimiento dentro de un período de tiempo menor a 10 segundos.

Conteo – el detector indica una alarma si ambos sensores detectan movimiento dentro de un período de tiempo menor a 10 segundos o si el sensor de microondas se activa 16 veces en menos de 30 minutos sin la activación del sensor infrarrojo.

FUNCIÓN ANTI-ENMASCARAMIENTO

La detección por el sensor de microondas de un objeto que se mueve a una distancia de 10-20 centímetros del detector se interpreta como un intento de enmascarar el detector y resulta en la apertura de los contactos del relé anti-enmascaramiento por dos segundos. Los objetos permeables a las microondas, pero que aíslan la radiación infrarroja no son detectados por la función anti-enmascaramiento.

FIGURA 1. Vista de la placa electrónica del detector.
Vista de la placa electrónica del detector

  1. terminales:
    WRN – relé anti-enmascaramiento (NC) [solo COBALT Plus y COBALT Pro];
    TMP – contacto de sabotaje (NC);
    COM – tierra común;
    12V – entrada de fuente de alimentación;
    NC – relé de alarma (NC).
  2. sensor de microondas.
  3. LED de dos colores para indicar:
  • alarma – LED encendido en rojo por 2 segundos;
  • detección de movimiento por uno de los sensores – LED encendido en verde por 2 segundos;
  • calentamiento – LED parpadeando alternativamente en rojo y verde;
  • bajo voltaje de alimentación – LED encendido en rojo.
  1. potenciómetro para el control de sensibilidad de la trayectoria de microondas.
    Por favor, tenga en cuenta que las microondas pueden penetrar, por ejemplo, vidrio, paredes de yeso, puertas no metálicas, etc.
  2. sensor piroeléctrico.
  3. contacto de sabotaje.
  4. orificio para tornillo de fijación.
  5. pines de configuración del detector:
    PIR SENS. – ajuste de la sensibilidad del detector (ver Fig. 2);
    MODE (MODO) – selección del modo de operación del detector:
  • pines en corto – modo básico;
  • pines abiertos – modo de conteo.
    LED ON/OFF (LED ENCENDIDO/APAGADO) – habilitar/deshabilitar la señalización del LED. La señalización se habilita cuando los pines están en corto.

FIGURA 2. Ajuste de la sensibilidad del detector
(A – baja sensibilidad, B y C – sensibilidad media, D – alta sensibilidad)
[ – pines en corto; – pines abiertos].
Ajuste de la sensibilidad del detector

Retirar la cubierta

FIGURA 3
Retirar la cubierta

Formas de instalar el detector

FIGURA 4
Formas de instalar el detector

Montaje del detector en el soporte

FIGURA 5
Montaje del detector en el soporte

El área de cobertura del detector

FIGURA 6
El área de cobertura del detector

INSTALACIÓN

  1. Abra la carcasa (Fig. 3).
  2. Retire la placa electrónica.
  3. Haga las aberturas para los tornillos y el cable en la base de la carcasa.
  4. Pase el cable a través de la abertura preparada.
  5. Fije la base de la carcasa a la pared o al soporte adjunto.
  6. Sujete la placa electrónica.
  7. Conecte los cables a los terminales correspondientes.
  8. U sando el potenciómetro y los jumpers, ajuste los parámetros de trabajo del detector.
  9. Cierre la carcasa del detector.

PUESTA EN MARCHA

  1. Encienda la alimentación del detector. El LED comenzará a parpadear (si los pines LED ON/OFF (LED ENCENDIDO/APAGADO) están en corto).
  2. Cuando el detector esté listo para funcionar (el LED deja de parpadear), pruebe el rango del detector, es decir, compruebe si el movimiento dentro del área de cobertura activará el relé de alarma y encenderá el LED en rojo.
  3. Si es necesario, cambie la sensibilidad del detector.

ESPECIFICACIONES

Voltaje de alimentación 12 V DC ±15%
Consumo de corriente
en espera
COBALT 20 mA
COBALT Plus 22 mA
COBALT Pro 22 mA
Consumo máximo de corriente COBALT 25 mA
COBALT Plus 27 mA
COBALT Pro 27 mA
Clasificación de los contactos del relé (carga resistiva) 40 mA / 16 V DC
Frecuencia de microondas 10.525 GHz
Tiempo de señalización de alarma 2 s
Velocidad detectable 0.3...3 m/s
Clase ambiental según EN50130-5 II
Rango de temperatura de operación -30°C...+55°C
Dimensiones 63 x 136 x 49 mm
Altura de instalación recomendada 2.4 m
Peso COBALT 136 g
COBALT Plus 144 g
COBALT Pro 145 g

Las declaraciones de conformidad pueden consultarse en www.satel.eu/ce

SATEL sp. z o.o.
ul. Schuberta 79; 80-172 Gdansk, POLAND
tel. +48 58 320 94 00; info@satel.pl; www.satel.eu
