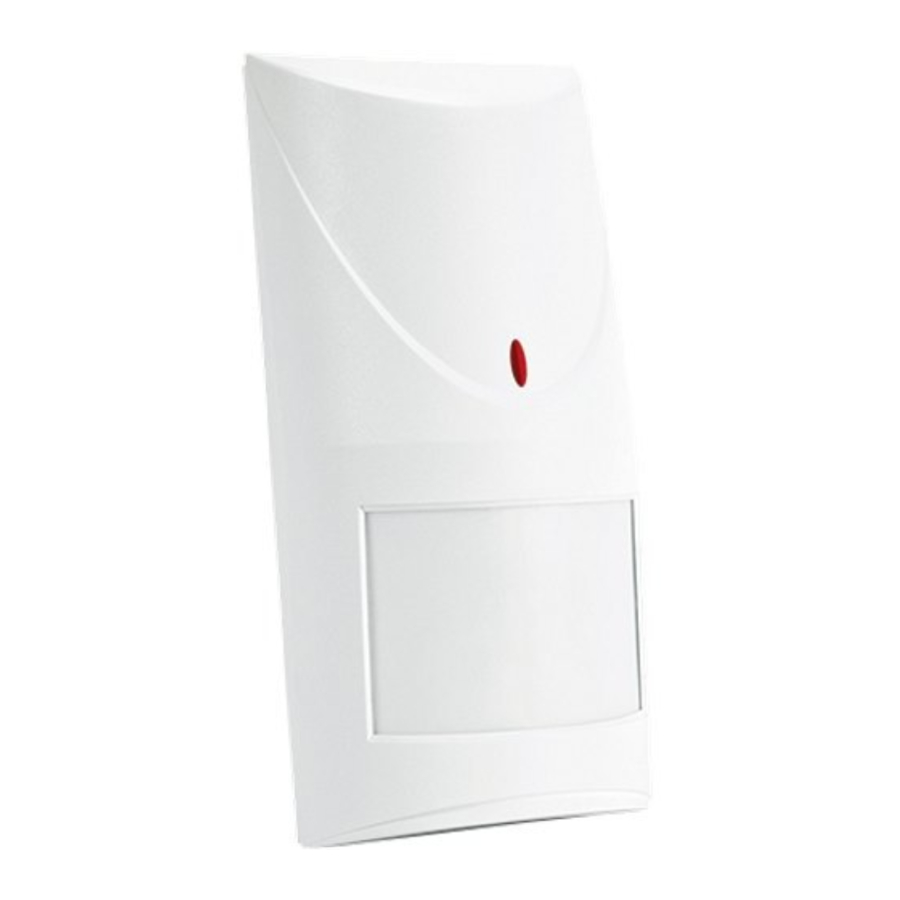

Satel COBALT, COBALT Plus / Pro - Сандық қос технологиялы қозғалыс детекторының нұсқаулығы

ЕРЕКШЕЛІКТЕРІ

• Біріктірілген PIR және микротолқынды технология.
• Қос [COBALT, COBALT Plus] немесе төрттік [COBALT Pro] элементті пиросенсор.
• Толық сандық қозғалысты анықтау алгоритмі.
• Сандық температураны компенсациялау.
• Жұмыс режимдерін таңдау: негізгі немесе есептеу.
• Микротолқынды негіздегі маскаға қарсы функция [COBALT Plus, COBALT Pro].
• Төмен кернеу туралы сигнал беру (кернеудің 9 V ±5%-дан төмен түсуі).

ЖҰМЫС РЕЖИМДЕРІ

Негізгі (Basic) – егер екі датчик те 10 секундтан аз уақыт ішінде қозғалысты анықтаса, детектор дабыл береді.

Есептеу (Counting) – егер екі датчик те 10 секундтан аз уақыт ішінде қозғалысты анықтаса немесе инфрақызыл датчик іске қосылмай, микротолқынды датчик 30 минут ішінде 16 рет іске қосылса, детектор дабыл береді.

МАСКАҒА ҚАРСЫ ФУНКЦИЯ

Микротолқынды датчик арқылы детектордан 10-20 сантиметр қашықтықта қозғалатын нысанды анықтау детекторды бүркемелеу әрекеті ретінде түсіндіріледі және екі секунд ішінде маскаға қарсы реленің контактілерін ашады. Микротолқындарға өткізгіш, бірақ инфрақызыл сәулеленуді оқшаулайтын нысандарды маскаға қарсы функция анықтамайды.

1-СУРЕТ. Детектордың электроникалық тақтасының көрінісі.

1. терминалдар:
   WRN – маскаға қарсы реле (NC) [тек COBALT Plus және COBALT Pro];
   TMP – бүлдіру контактісі (NC);
   COM – жалпы жер;
   12V – қуат көзінің кірісі;
   NC – дабыл релесі (NC).
2. микротолқынды датчик.
3. екі түсті жарықдиодты индикатор:

• дабыл – жарықдиодты индикатор 2 секунд бойы қызыл түспен жанады;
• датчиктердің бірі арқылы қозғалысты анықтау – жарықдиодты индикатор 2 секунд бойы жасыл түспен жанады;
• қыздыру – жарықдиодты индикатор кезекпен қызыл және жасыл түстермен жыпылықтайды;
• төмен кернеу – жарықдиодты индикатор қызыл түспен жанады.

4. микротолқынды жолдың сезімталдығын басқаруға арналған потенциометр.
   Микротолқындар, мысалы, шыны, гипс қабырғалары, металл емес есіктер және т.б. арқылы өте алатынын есте сақтаңыз.
5. пироэлектрлік датчик.
6. бүлдіру контактісі.
7. бекіту бұрандасының тесігі.
8. детекторды конфигурациялау түйреуіштері:
   PIR SENS. – детектордың сезімталдығын орнату (2-суретті қараңыз);
   MODE – детектордың жұмыс режимін таңдау:

• түйреуіштер тұйықталған – негізгі режим;
• түйреуіштер ашық – есептеу режимі.
  LED ON/OFF – жарықдиодты индикатордың сигналын қосу/өшіру. Түйреуіштер тұйықталған кезде сигнал қосылады.

2-СУРЕТ. Детектордың сезімталдығын орнату
(A – төмен сезімталдық, B және C – орташа сезімталдық, D – жоғары сезімталдық)
[ – түйреуіштер тұйықталған; – түйреуіштер ашық].
