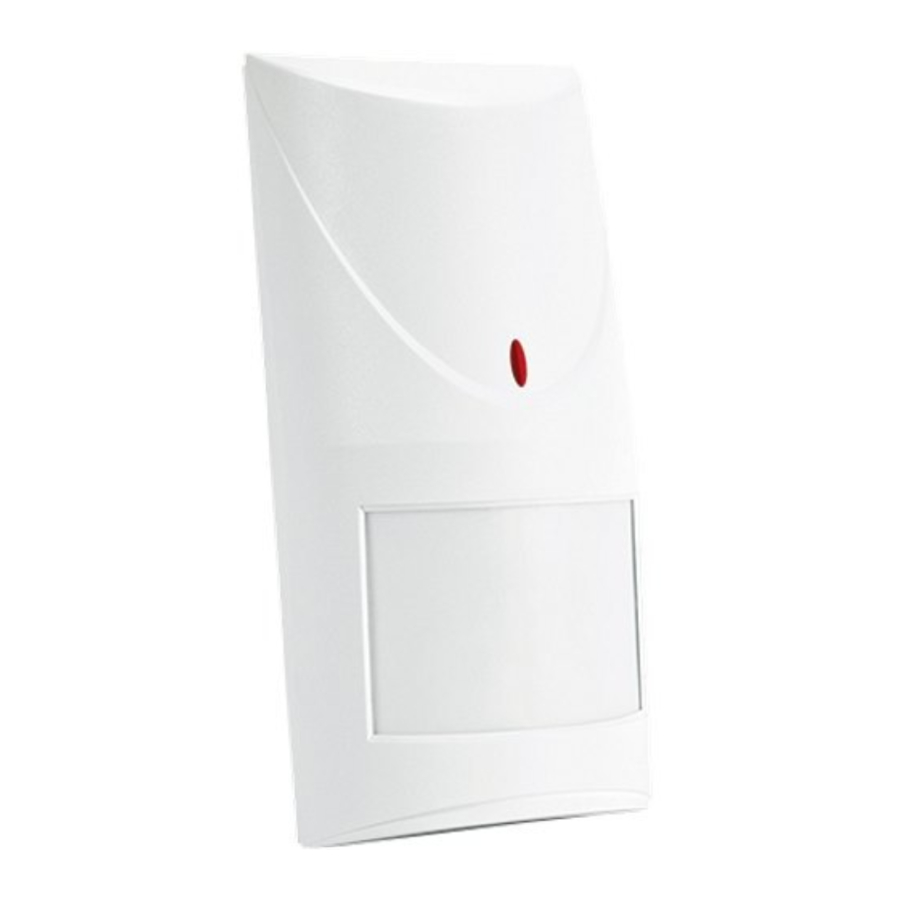

Satel COBALT, COBALT Plus / Pro - Raqamli qo'shaloq texnologiyali harakat detektori qo'llanmasi
XUSUSIYATLARI
- PIR va mikroto'lqinli texnologiyaning kombinatsiyasi.
- Ikki [COBALT, COBALT Plus] yoki to'rt [COBALT Pro] elementli pirosensor.
- To'liq raqamli harakatni aniqlash algoritmi.
- Raqamli harorat kompensatsiyasi.
- Tanlanadigan ishlash rejimlari: asosiy yoki hisoblash.
- Mikroto'lqinli anti-mask xususiyati [COBALT Plus, COBALT Pro].
- Past ta'minot kuchlanishi signalizatsiyasi (kuchlanishning 9 V ±5% dan pastga tushishi).
ISHLASH REJIMLARI
Asosiy (Basic) – detektor, agar ikkala sensor ham 10 soniyadan kamroq vaqt ichida harakatni aniqlasa, signal beradi.
Hisoblash (Counting) – detektor, agar ikkala sensor ham 10 soniyadan kamroq vaqt ichida harakatni aniqlasa yoki infraqizil sensor faollashmasdan mikroto'lqinli sensor 30 daqiqadan kamroq vaqt ichida 16 marta faollashsa, signal beradi.
ANTI-MASK XUSUSIYATI
Mikroto'lqinli sensor tomonidan detektordan 10-20 santimetr masofada harakatlanayotgan ob'ektning aniqlanishi detektorni maskalashga urinish sifatida talqin etiladi va ikki soniya davomida antimaskalash relesi kontaktlarining ochilishiga olib keladi. Mikroto'lqinlar uchun o'tkazuvchan, ammo infraqizil nurlanishni izolyatsiya qiluvchi ob'ektlar anti-maskalash xususiyati tomonidan aniqlanmaydi.

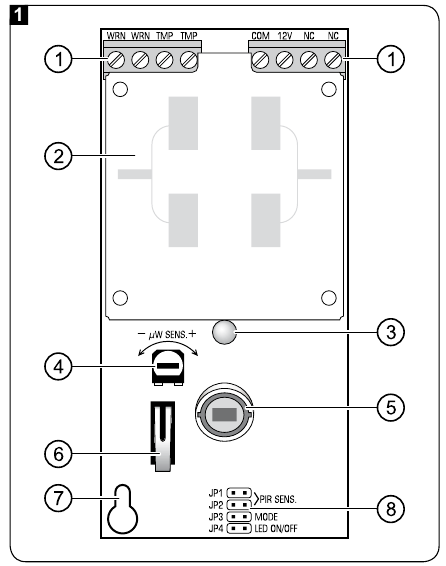

1-RASM. Detektor elektron plata ko'rinishi.
- terminallar:
WRN – anti-maskalash relesi (NC) [faqat COBALT Plus va COBALT Pro];
TMP – tamper kontakti (NC);
COM – umumiy yer;
12V – quvvat manbai kirishi;
NC – signal relesi (NC). - mikroto'lqinli sensor.
- ikki rangli LED quyidagilarni ko'rsatish uchun:
- signal – LED 2 soniya davomida qizil rangda yonadi;
- sensorlardan biri tomonidan harakat aniqlanishi – LED 2 soniya davomida yashil rangda yonadi;
- qizdirish – LED navbat bilan qizil va yashil rangda miltillaydi;
- past ta'minot kuchlanishi – LED qizil rangda yonadi.
- mikroto'lqinli yo'lning sezgirligini boshqarish uchun potentsiometr.
Shuni yodda tutingki, mikroto'lqinlar, masalan, shisha, gips devorlar, metall bo'lmagan eshiklar va hokazolardan o'tishi mumkin. - piroelektrik sensor.
- tamper kontakti.
- mahkamlash vintining teshigi.
- detektor konfiguratsiya pinlari:
PIR SENS. – detektor sezgirligini sozlash (2-rasmga qarang);
MODE – detektorning ishlash rejimini tanlash:
- pinlar qisqa tutashgan – asosiy rejim;
- pinlar ochiq – hisoblash rejimi.
LED ON/OFF – LED signalizatsiyasini yoqish/o'chirish. Pinlar qisqa tutashganda signalizatsiya yoqiladi.

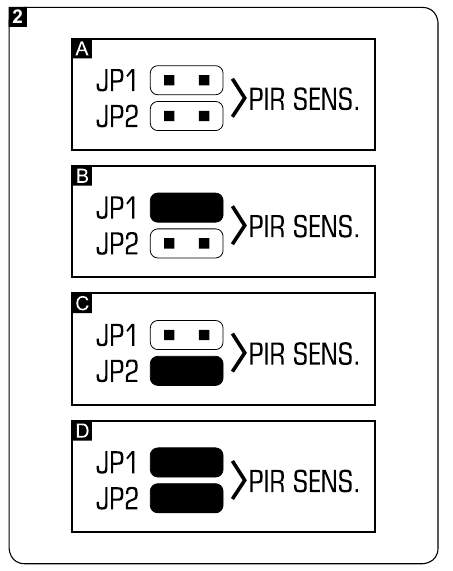

2-RASM. Detektor sezgirligini sozlash
(A – past sezgirlik, B va C – o'rtacha sezgirlik, D – yuqori sezgirlik)
[
– pinlar qisqa tutashgan;
– pinlar ochiq].

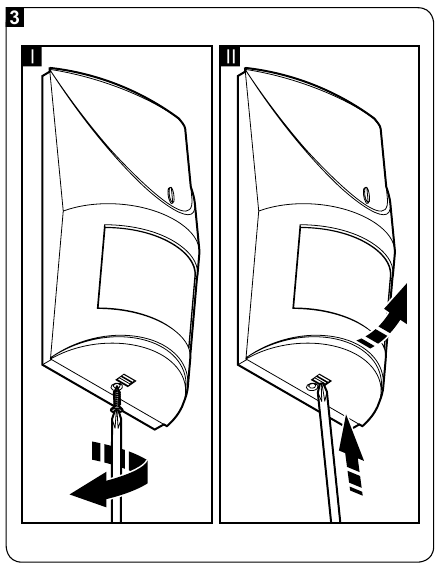

Qopqoqni olib tashlash
3-RASM

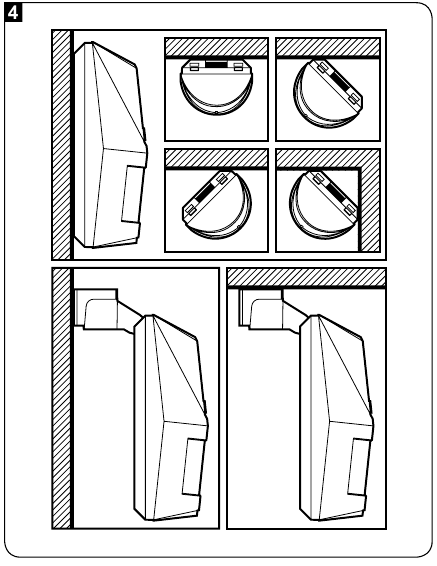

Detektorni o'rnatish usullari
4-RASM

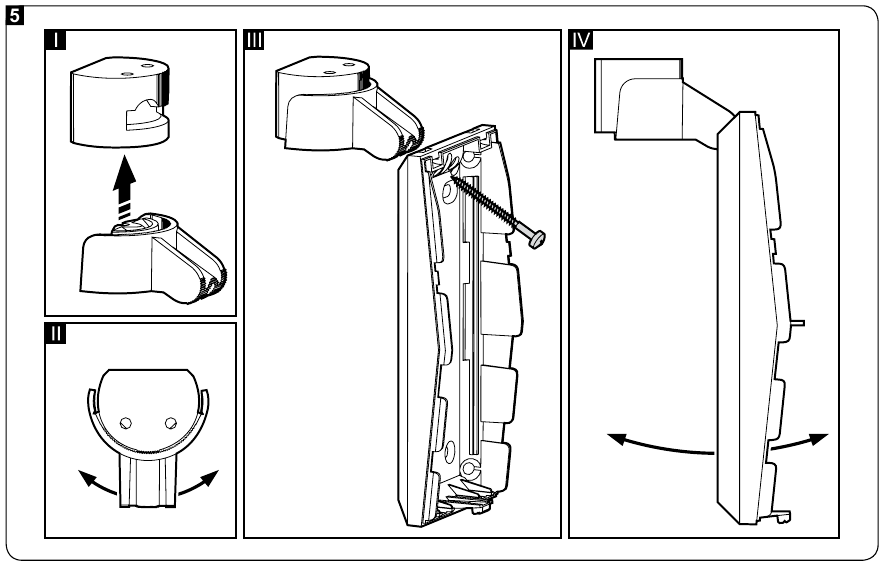

Detektorni braketga o'rnatish
5-RASM

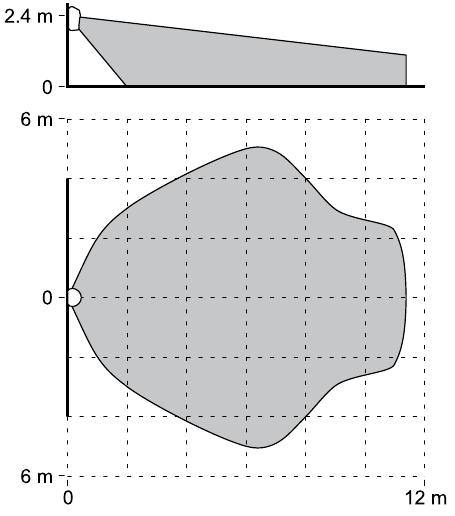

Detektorning qamrov maydoni
6-RASM

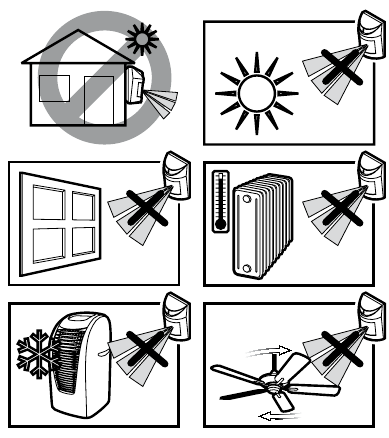

O'RNATISH
- Korpusni oching (3-rasm).
- Elektron platani olib tashlang.
- Korpus asosida vintlar va kabel uchun teshiklar oching.
- Kabelni tayyorlangan teshikdan o'tkazing.
- Korpus asosini devorga yoki biriktirilgan braketga mahkamlang.
- Elektron platani mahkamlang.
- Simlarni tegishli terminallarga ulang.
- Potentsiometr va jumperlardan foydalanib, detektorning ish parametrlarini o'rnating.
- Detektor korpusini yoping.
ISHGA TUSHIRISH
- Detektor quvvatini yoqing. LED miltillay boshlaydi (agar LED ON/OFF pinlari qisqa tutashgan bo'lsa).
- Detektor ishlashga tayyor bo'lganda (LED miltillashni to'xtatadi), detektor diapazonini tekshiring, ya'ni qamrov maydoni ichidagi harakat signal relesini faollashtiradimi va LEDni qizil rangda yoqadimi.
- Agar kerak bo'lsa, detektor sezgirligini o'zgartiring.
TEXNIK XUSUSIYATLAR
| Ta'minot kuchlanishi | 12 V DC ±15% | |
| Kutish toki iste'moli | COBALT | 20 mA |
| COBALT Plus | 22 mA | |
| COBALT Pro | 22 mA | |
| Maksimal tok iste'moli | COBALT | 25 mA |
| COBALT Plus | 27 mA | |
| COBALT Pro | 27 mA | |
| Rele kontaktlarining reytingi (rezistiv yuk) | 40 mA / 16 V DC | |
| Mikroto'lqinli chastota | 10.525 GHz | |
| Signalizatsiya vaqti | 2 s | |
| Aniqlanadigan tezlik | 0.3...3 m/s | |
| EN50130-5 ga muvofiq ekologik sinf | II | |
| Ishlash harorati oralig'i | -30°C...+55°C | |
| O'lchamlar | 63 x 136 x 49 mm | |
| Tavsiya etilgan o'rnatish balandligi | 2.4 m | |
| Og'irligi | COBALT | 136 g |
| COBALT Plus | 144 g | |
| COBALT Pro | 145 g | |
Muvofiqlik deklaratsiyalari bilan www.satel.eu/ce saytida tanishishingiz mumkin
SATEL sp. z o.o.
ul. Schuberta 79; 80-172 Gdansk, POLSHA
tel. +48 58 320 94 00; info@satel.pl; www.satel.eu
