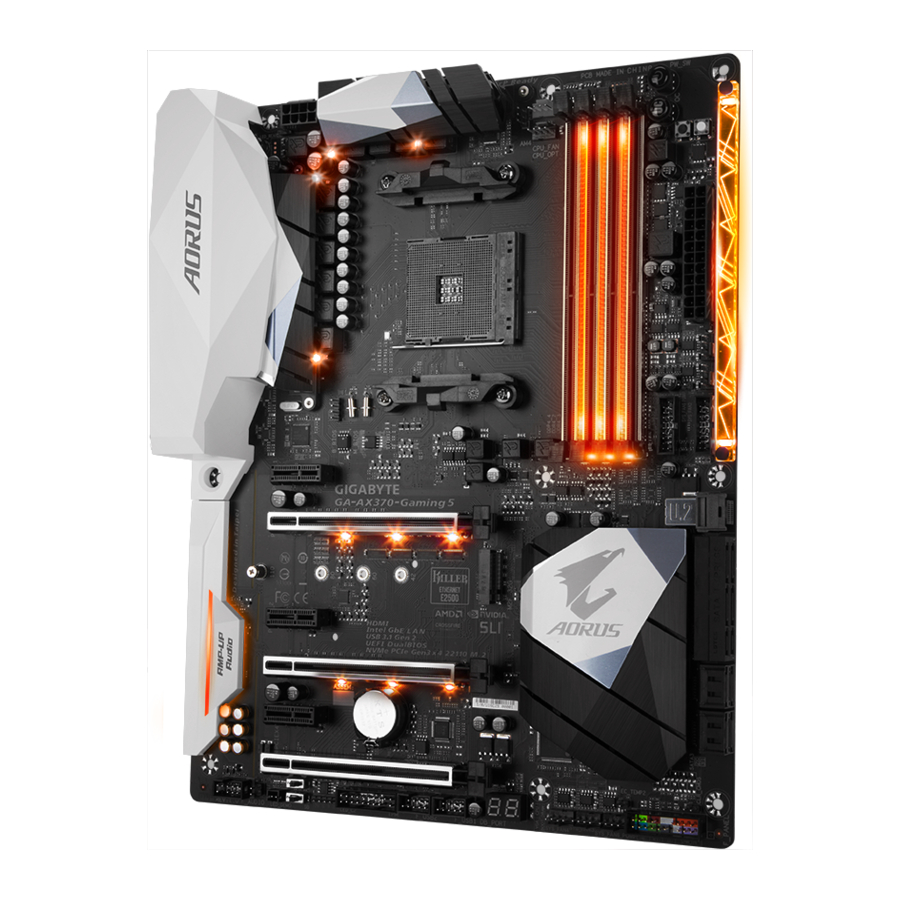

GIGABYTE GA-AX370-Gaming 5 - Anakart Kılavuzu

İçerikler

GA-AX370-Gaming 5 Anakart Yerleşimi

Anakart Yerleşimi

Kutu İçeriği

  • GA-AX370-Gaming 5 anakart
  • Anakart sürücü diski
  • Kullanım Kılavuzu
  • Hızlı Kurulum Kılavuzu
  • Dört SATA kablosu
  • İki Cırt Cırtlı Kablo Bağı
  • G/Ç Kalkanı
  • Bir GC-SLI2P köprü konektörü
  • Bir RGB (RGBW) LED şerit uzatma kablosu
  • Bir G Konektörü
  • İki termistör kablosu

* Yukarıdaki kutu içerikleri yalnızca referans amaçlıdır ve gerçek öğeler, aldığınız ürün paketine bağlı olacaktır.
Kutu içerikleri önceden haber verilmeksizin değiştirilebilir.

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

  • Kurulumdan önce, kasanın anakarta uygun olduğundan emin olun.
  • Kurulumdan önce, anakart S/N (Seri Numarası) etiketini veya satıcınız tarafından sağlanan garanti etiketini çıkarmayın veya kırmayın. Bu etiketler garanti doğrulaması için gereklidir.
  • Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce daima güç kablosunu prizden çekerek AC gücünü kesin.
  • Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken sıkıca ve güvenli bir şekilde bağlandıklarından emin olun.
  • Anakartı tutarken, herhangi bir metal uç veya konektöre dokunmaktan kaçının.
  • Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. Bir ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için bir metal nesneye dokunun.
  • Anakartı takmadan önce, lütfen antistatik bir pedin üzerinde veya bir elektrostatik koruyucu kap içinde bulundurun.
  • Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce güç kaynağının kapalı olduğundan emin olun.
  • Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
  • Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
  • Anakartın zarar görmesini önlemek için vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
  • Anakartın üzerinde veya bilgisayar kasasının içinde kalan vida veya metal bileşen olmadığından emin olun.
  • Bilgisayar sistemini düz olmayan bir yüzeye yerleştirmeyin.
  • Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama yerleştirmeyin.
  • Kurulum işlemi sırasında bilgisayar gücünü açmak, sistem bileşenlerine zarar verebileceği gibi kullanıcıya da fiziksel zarar verebilir.
  • Herhangi bir kurulum adımından emin değilseniz veya ürünün kullanımıyla ilgili bir sorununuz varsa lütfen sertifikalı bir bilgisayar teknisyenine danışın.
  • Bir adaptör, uzatma güç kablosu veya güç şeridi kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışın.

Ürün Özellikleri

CPU
  • AM4 Soketi:
    • AMD Ryzen ™ işlemci
    • AMD 7. Nesil A serisi/Athlon ™ işlemciler
      (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Yonga Seti
  • AMD X370
Bellek
  • 64 GB'a kadar sistem belleğini destekleyen 4 x DDR4 DIMM soketi
  • Çift kanal bellek mimarisi
  • DDR4 2667 (Not) /2400/2133 MHz bellek modülleri desteği
  • ECC Tamponsuz DIMM 1Rx8/2Rx8 bellek modülleri desteği
  • ECC Olmayan Tamponsuz DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri desteği
  • Extreme Memory Profile (XMP) bellek modülleri desteği
    (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Yerleşik GrafikYerleşik Grafik
  • Tümleşik Grafik İşlemcisi:
    • Maksimum 4096x2160@24 Hz çözünürlüğü destekleyen 1 x HDMI bağlantı noktası
      * HDMI 1.4 sürümü için destek.
    • Maksimum 2 GB paylaşımlı bellek
SesSes
  • 2 x Realtek ® ALC1220 kodekleri
  • Sound Blaster X-Fi MB5 Desteği
  • Yüksek Çözünürlüklü Ses
  • 2/4/5.1/7.1 kanallı
  • S/PDIF Çıkışı Desteği
LANLAN
  • 1 x Intel ® GbE LAN çipi (10/100/1000 Mbit) (LAN1)
  • 1 x Rivet Networks Killer ™ E2500 LAN çipi (10/100/1000 Mbit) (LAN2)
    * Takım oluşturma desteklenmiyor.
Genişleme YuvalarıGenişleme Yuvaları
  • x16'da çalışan 1 x PCI Express x16 yuvası (PCIEX16) (Not)
    * Optimum performans için, yalnızca bir PCI Express grafik kartı takılacaksa, mutlaka PCIEX16 yuvasına takın.
  • x8'de çalışan 1 x PCI Express x16 yuvası (PCIEX8) (Not)
    * PCIEX8 yuvası bant genişliğini PCIEX16 yuvasıyla paylaşır. PCIEX8 yuvası dolu olduğunda, PCIEX16 yuvası en fazla x8 modunda çalışır.
    (PCIEX16 ve PCIEX8 yuvaları PCI Express 3.0 standardına uygundur.)
  • x4'te çalışan 1 x PCI Express x16 yuvası (PCIEX4)
    * PCIEX4 yuvası, bant genişliğini tüm PCI Express x1 yuvalarıyla paylaşır. PCI Express x1 yuvalarının tümü boş olduğunda PCIEX4 yuvası en fazla x4 modunda çalışır.
  • 3 x PCI Express x1 yuvası
    * PCI Express x1 yuvalarının tümü, bant genişliğini PCIEX4 yuvasıyla paylaşır. PCIEX1_1 yuvası dolu olduğunda PCIEX4/PCIEX1_2/PCIEX1_3 yuvası en fazla x1 modunda çalışır; PCIEX1_2/PCIEX1_3 yuvası dolu olduğunda PCIEX4 yuvası en fazla x2 modunda çalışır.
    (PCIEX4 ve PCI Express x1 yuvaları PCI Express 2.0 standardına uygundur.)
Depolama ArayüzüDepolama Arayüzü
  • Yonga Seti:
    • 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2242/2260/2280/22110 SATA ve PCIe x4(Not) /x2 SSD desteği)
    • 1 x U.2 konektörü
      * U.2 konektörü dolu olduğunda, M.2 konektörü kullanılamaz hale gelir.
  • Yonga Seti:
    • 2 x SATA Express konektörü
    • 8 x SATA 6Gb/s konektörü
    • RAID 0, RAID 1 ve RAID 10 desteği
      * M.2 ve SATA konektörleri için kurulum bildirimleri için "Dahili Konektörler" bölümüne bakın.
Çoklu Grafik TeknolojisiÇoklu Grafik Teknolojisi
  • NVIDIA ® Quad-GPU SLI ™ ve 2 Yönlü NVIDIA ® SLI ™ teknolojileri desteği
  • AMD Quad-GPU CrossFire ™ ve 2 Yönlü AMD CrossFire ™ teknolojileri desteği
USBUSB
  • ASMedia ® USB 3.1 Gen 2 Denetleyici:
    • USB 3.1 Gen 2 desteğiyle arka panelde 1 x USB Type-C ™ bağlantı noktası
    • Arka panelde 1 x USB 3.1 Gen 2 Type-A bağlantı noktası (kırmızı)
  • Yonga Seti:
    • Arka panelde 2 x USB 3.1 Gen 2 Type-A bağlantı noktası (kırmızı)
    • 6 x USB 3.1 Gen 1 bağlantı noktası (arka panelde 2 bağlantı noktası, dahili USB başlıkları aracılığıyla 4 bağlantı noktası kullanılabilir)
    • 4 x USB 2.0/1.1 bağlantı noktası (dahili USB başlıkları aracılığıyla kullanılabilir)
  • CPU:
    • Arka panelde 4 x USB 3.1 Gen 1 bağlantı noktası
Dahili KonektörlerDahili Konektörler
  • 1 x 24 pimli ATX ana güç konektörü
  • 1 x 8 pimli ATX 12V güç konektörü
  • 1 x U.2 konektörü
  • 1 x M.2 Soket 3 konektörü
  • 2 x SATA Express konektörü
  • 8 x SATA 6Gb/s konektörü
  • 1 x CPU fan başlığı
  • 1 x su soğutma CPU fan başlığı
  • 4 x sistem fanı başlığı
  • 2 x sistem fanı/su soğutma pompası başlığı
  • 1 x ön panel başlığı
  • 1 x ön panel ses başlığı
  • 1 x S/PDIF Çıkış başlığı
  • 2 x USB 3.1 Gen 1 başlığı
  • 2 x USB 2.0/1.1 başlığı
  • 1 x Trusted Platform Module (TPM) başlığı
  • 1 x CPU soğutucu LED şeridi/RGB LED şeridi uzatma kablosu başlığı
  • 1 x RGB (RGBW) LED şeridi uzatma kablosu başlığı
  • 2 x sıcaklık sensörü başlığı
  • 1 x Clear CMOS atlama kablosu
  • 1 x güç düğmesi
  • 1 x sıfırlama düğmesi
  • 1 x Clear CMOS düğmesi
  • 1 x OC düğmesi
  • 2 x BIOS anahtarı
Arka Panel KonektörleriArka Panel Konektörleri
  • 1 x PS/2 klavye/fare bağlantı noktası
  • 1 x HDMI bağlantı noktası
  • USB 3.1 Gen 2 desteğiyle 1 x USB Type-C ™ bağlantı noktası
  • 3 x USB 3.1 Gen 2 Type-A bağlantı noktası (kırmızı)
  • 6 x USB 3.1 Gen 1 bağlantı noktası
  • 2 x RJ-45 bağlantı noktası
  • 1 x optik S/PDIF Çıkış konektörü
  • 5 x ses jakı (Merkez/Subwoofer Hoparlör Çıkışı, Arka Hoparlör Çıkışı, Hat Girişi, Hat Çıkışı, Mikrofon Girişi)
G/Ç DenetleyicisiG/Ç Denetleyicisi
  • iTE ® G/Ç Denetleyici Çipi
Donanım İzleyicisiDonanım İzleyicisi
  • Gerilim algılama
  • Sıcaklık algılama
  • Fan hızı algılama
  • Aşırı ısınma uyarısı
  • Fan arızası uyarısı
  • Fan hızı kontrolü
    * Fan (pompa) hızı kontrol fonksiyonunun desteklenip desteklenmemesi, taktığınız fan'a (pompa) bağlı olacaktır.
BIOSBIOS
  • 2 x 128 Mbit flash
  • Lisanslı AMI UEFI BIOS kullanımı
  • DualBIOS ™ desteği
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz ÖzelliklerBenzersiz Özellikler
  • APP Center desteği
    * APP Center'daki uygulamalar, anakart modeline göre değişiklik gösterebilir. Her uygulamanın desteklenen işlevleri de anakart özelliklerine bağlı olarak değişiklik gösterebilir.
    • @BIOS
    • 3D OSD
    • AutoGreen
    • BIOS Setup
    • Cloud Station
    • Color Tempertaure
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • RGB Fusion
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer
    • USB Blocker
    • USB DAC UP 2
    • V-Tuner
  • Q-Flash Desteği
  • Xpress Install Desteği
Birlikte Verilen YazılımBirlikte Verilen Yazılım
  • Norton ® Internet Security (OEM sürümü)
İşletim Sistemiİşletim Sistemi
  • Windows 10 64-bit Desteği
  • Windows 7 64-bit Desteği
    * Lütfen GIGABYTE'ın web sitesinden "Windows USB Kurulum Aracı"nı indirin ve Windows 7'yi kurmadan önce kurun.
Form FaktörüForm Faktörü
  • ATX Form Faktörü; 30,5cm x 24,4cm

(Not) Gerçek destek, CPU'ya göre değişebilir.
* GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden bildirimde bulunmaksızın herhangi bir değişiklik yapma hakkını saklı tutar.

CPU'yu Takma

dikkatCPU'yu takmaya başlamadan önce aşağıdaki kılavuzları okuyun:

  • Anakartın CPU'yu desteklediğinden emin olun. (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
  • Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
  • CPU'nun bir numaralı pinini bulun. CPU yanlış yönlendirilirse takılamaz. (Veya CPU'nun her iki tarafındaki çentikleri ve CPU soketindeki hizalama tuşlarını bulun.)
  • CPU yüzeyine eşit ve ince bir termal macun katmanı uygulayın.
  • CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde aşırı ısınma ve CPU hasarı meydana gelebilir.
  • CPU ana frekansını CPU özelliklerine göre ayarlayın. Sistem veri yolu frekansının donanım özelliklerinin ötesinde ayarlanması önerilmez, çünkü çevre birimleri için standart gereksinimleri karşılamaz. Frekansı standart özelliklerin ötesinde ayarlamak istiyorsanız, lütfen CPU, grafik kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'yu Takma
CPU soketinin ve CPU'nun bir numaralı pinini (küçük bir üçgenle gösterilir) bulun.
CPU'yu Takma

Belleği Takma

dikkat

  • Anakartın belleği desteklediğinden emin olun. Aynı kapasitede, markada, hızda ve yongalarda bellek kullanılması önerilir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
  • Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
  • Bellek modüllerinin hatasız bir tasarımı vardır. Bir bellek modülü yalnızca tek bir yönde takılabilir. Belleği takamıyorsanız yönünü değiştirin.

Çift Kanal Bellek Yapılandırması
Bu anakart dört bellek soketi sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS belleğin özelliklerini ve kapasitesini otomatik olarak algılar. Çift Kanal bellek modunu etkinleştirmek, orijinal bellek bant genişliğini iki katına çıkaracaktır. Dört bellek soketi iki kanala bölünmüştür ve her kanal aşağıdaki gibi iki bellek soketine sahiptir:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3

CPU, bellek modülleri, SSD'ler, M.2 ve U.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki Destek\Araç Listesi sayfasını ziyaret edin.

Çift Kanal Bellek Yapılandırmaları Tablosu:

DDR4_4 DDR4_2 DDR4_3 DDR4_1
İki Modül - - DS/SS - - DS/SS
DS/SS - - DS/SS - -
Dört Modül DS/SS DS/SS DS/SS DS/SS

(SS=Tek Taraflı, DS=Çift Taraflı, "- -"=Bellek Yok)

CPU sınırlamaları nedeniyle, belleği Çift Kanal modunda takmadan önce aşağıdaki kılavuzları okuyun.

  1. Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
  2. İki veya dört bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasitede, markada, hızda ve yongalarda bellek kullanılması ve aynı renkli soketlere takılması önerilir. Optimum performans için, iki bellek modülüyle Çift Kanal modunu etkinleştirirken, bunları DDR4_1 ve DDR4_2 soketlerine takmanızı öneririz.

Bir Genişletme Kartı Takma

dikkatBir genişletme kartı takmaya başlamadan önce aşağıdaki kılavuzları okuyun:

  • Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
  • Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.

Arka Panel Konnektörleri

Arka Panel Konnektörleri

  1. PS/2 Klavye/Fare Bağlantı Noktası
    Bir PS/2 fare veya klavye bağlamak için bu bağlantı noktasını kullanın.
  2. USB 3.1 Gen 1 Bağlantı Noktası
    USB 3.1 Gen 1 bağlantı noktası USB 3.1 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasına bir USB DAC bağlayabilir veya bu bağlantı noktasını USB cihazları için kullanabilirsiniz.
  3. USB 3.1 Gen 1 Bağlantı Noktası
    USB 3.1 Gen 1 bağlantı noktası USB 3.1 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
  4. HDMI Bağlantı Noktası

    HDMI bağlantı noktası HDCP uyumludur ve Dolby TrueHD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192 KHz/24bit 8 kanallı LPCM ses çıkışını da destekler. Bu bağlantı noktasını HDMI destekli monitörünüzü bağlamak için kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@24 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.

    HDMI cihazını taktıktan sonra, varsayılan ses çalma cihazını HDMI olarak ayarladığınızdan emin olun. (Öğe adı işletim sisteminize göre farklılık gösterebilir.)
    Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.
  5. USB 3.1 Gen 2 Type-A Bağlantı Noktası (Kırmızı)
    USB 3.1 Gen 2 Type-A bağlantı noktası USB 3.1 Gen 2 özelliğini destekler ve USB 3.1 Gen 1 ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
  6. USB Type-C ™ Bağlantı Noktası
    Çift yönlü USB bağlantı noktası USB 3.1 Gen 2 özelliğini destekler ve USB 3.1 Gen 1 ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasını USB cihazları için kullanın.
  7. RJ-45 LAN Bağlantı Noktası (LAN2)
    Gigabit Ethernet LAN bağlantı noktası, 1 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda, LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

    Bağlantı/Hız LED'i:
    Durum Açıklama
    Turuncu 1 Gbps veri hızı
    Yeşil 100 Mbps veri hızı
    Kapalı 10 Mbps veri hızı
    Etkinlik LED'i:
    Durum Açıklama
    Yanıp Sönüyor Veri iletimi veya alımı gerçekleşiyor
    Kapalı Veri iletimi veya alımı gerçekleşmiyor

  8. RJ-45 LAN Bağlantı Noktası (LAN1)
    Gigabit Ethernet LAN bağlantı noktası, 1 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda, LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

    Bağlantı/Hız LED'i:

    Durum Açıklama
    Turuncu 1 Gbps veri hızı
    Yeşil 100 Mbps veri hızı
    Kapalı 10 Mbps veri hızı

    Etkinlik LED'i:

    Durum Açıklama
    Yanıp Sönüyor Veri iletimi veya alımı gerçekleşiyor
    Açık Veri iletimi veya alımı gerçekleşmiyor

  9. Orta/Subwoofer Hoparlör Çıkışı
    5.1/7.1 kanallı bir ses yapılandırmasında orta/subwoofer hoparlörleri bağlamak için bu ses jakını kullanın.

  10. Arka Hoparlör Çıkışı
    Bu jak, 4/5.1/7.1 kanallı bir ses yapılandırmasında arka hoparlörleri bağlamak için kullanılabilir.

  11. Optik S/PDIF Çıkış Konnektörü
    Bu konnektör, dijital optik sesi destekleyen harici bir ses sistemine dijital ses çıkışı sağlar. Bu özelliği kullanmadan önce, ses sisteminizin optik bir dijital ses giriş konnektörü sağladığından emin olun.

  12. Hat Girişi
    Hat girişi jakı. Optik sürücü, Walkman vb. gibi hat girişi cihazları için bu ses jakını kullanın.

  13. Hat Çıkışı
    Hat çıkışı jakı. Bu jak, ses yükseltme işlevini destekler. Daha iyi ses kalitesi için, kulaklığınızı/hoparlörünüzü bu jaka bağlamanız önerilir (gerçek efektler kullanılan cihaza göre değişebilir). Bir kulaklık veya 2 kanallı hoparlör için bu ses jakını kullanın. Bu jak, 4/5.1/7.1 kanallı bir ses yapılandırmasında ön hoparlörleri bağlamak için kullanılabilir.

  14. Mikrofon Girişi
    Mikrofon girişi jakı.

  • Hat çıkışı jakı için ses yükseltme işlevini etkinleştirmek veya yapılandırmak için lütfen HD Ses Yöneticisi uygulamasına erişin.
  • Bir Yan Hoparlör takmak istiyorsanız, HD Ses Yöneticisi uygulamasını kullanarak Hat girişini veya Mikrofon girişini Yan Hoparlör çıkışı olarak yeniden görevlendirmeniz gerekir.
  • Daha fazla ses yazılımı bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

dikkat

  • Bir arka panel konnektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan çıkarın ve ardından anakarttan çıkarın.
  • Kablonu çıkarırken, konnektörden düz bir şekilde çekin. Kablo konnektörünün içinde elektrik kısa devresini önlemek için yan yana sallamayın.

Anakart Üzerindeki Düğmeler, Anahtarlar ve LED'ler

BIOS Anahtarları ve BIOS LED Göstergeleri
BIOS anahtarı (BIOS_SW), kullanıcıların başlatma veya hız aşırtma için farklı bir BIOS'u kolayca seçmelerine olanak tanıyarak, hız aşırtma sırasında BIOS arızasını azaltmaya yardımcı olur. DualBIOS™ (SB) anahtarı, DualBIOS™ işlevinin etkinleştirilmesine veya devre dışı bırakılmasına olanak tanır. LED göstergesi (MBIOS_LED/BBIOS_LED), hangi BIOS'un etkin olduğunu gösterir.
BIOS_SW

1: Ana BIOS (Ana BIOS'tan önyükleme)
2: Yedek BIOS (Yedek BIOS'tan önyükleme)

SB

1: Çift BIOS
2: Tek BIOS

BIOS LED Göstergeleri:
MBIOS_LED (Ana BIOS etkin)
BBIOS_LED (Yedek BIOS etkin)

CPU/VGA/DRAM/BOOT (Durum LED'leri)
Durum LED'leri, sistem açıldıktan sonra CPU, grafik kartı, bellek ve işletim sisteminin düzgün çalışıp çalışmadığını gösterir. CPU/VGA/DRAM LED'i yanıyorsa, bu, ilgili aygıtın normal çalışmadığı anlamına gelir; BOOT LED'i yanıyorsa, bu, henüz işletim sistemine girmediğiniz anlamına gelir.

CPU: CPU durum LED'i
VGA: Grafik kartı durum LED'i
DRAM: Bellek durum LED'i
BOOT: İşletim sistemi durum LED'i

Hızlı Düğmeler
Bu anakartta 3 hızlı düğme bulunur: güç düğmesi, sıfırlama düğmesi ve CMOS temizleme düğmesi. Güç düğmesi ve sıfırlama düğmesi, kullanıcıların donanım bileşenlerini değiştirmek veya donanım testi yapmak istediklerinde açık kasa ortamında bilgisayarı hızlı bir şekilde açıp/kapatmalarına veya sıfırlamalarına olanak tanır. Gerekirse BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu düğmeyi kullanın.
PW_SW: Güç Düğmesi
RST_SW: Sıfırlama Düğmesi
CMOS_SW: CMOS Temizleme Düğmesi

dikkat

  • CMOS değerlerini temizlemeden önce daima bilgisayarınızı kapatın ve güç kablosunu elektrik prizinden çıkarın.
  • NOT: Sistem açıkken CMOS temizleme düğmesini kullanmayın, aksi takdirde sistem kapanabilir ve veri kaybı veya hasar meydana gelebilir.
  • Sistem yeniden başlatıldıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın (BIOS yapılandırmaları için "BIOS Kurulumu" bölümüne bakın).

OC Düğmesi
OC düğmesi, meraklıların ve hız aşırtmacıların yalnızca donanımlarından en yüksek performansı elde etmelerine değil, aynı zamanda en keyifli OC deneyimini yaşamalarına da yardımcı olur.
OC Düğmesi: Donanımınız için en uygun hale getirilmiş GIGABYTE hız aşırtma yapılandırmasını yüklemek için bu düğmeye basın.

Dahili Bağlantılar

Dahili Bağlantılar

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2/3/4
  5. CPU_OPT
  6. SYS_FAN5_PUMP/SYS_FAN6_PUMP
  7. EC_TEMP1/EC_TEMP2
  8. LED_C1
  9. LED_C2
  10. SATA EXPRESS
  11. SATA3 0/1/2/3/4/5/6/7
  1. U2_32G
  2. M2F_32G
  3. F_PANEL
  4. F_AUDIO
  5. SPDIF_O
  6. F_USB30_1/F_USB30_2
  7. F_USB1/F_USB2
  8. TPM
  9. BAT
  10. CLR_CMOS

dikkatHarici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

  • Öncelikle cihazlarınızın bağlamak istediğiniz konektörlerle uyumlu olduğundan emin olun.
  • Cihazları kurmadan önce cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
  • Cihazı kurduktan ve bilgisayarı açmadan önce cihaz kablosunun anakart üzerindeki konektöre güvenli bir şekilde takıldığından emin olun.

1/2) ATX_12V/ATX (2x4 12V Güç Konektörü ve 2x12 Ana Güç Konektörü)
Güç konektörünün kullanımıyla güç kaynağı, anakart üzerindeki tüm bileşenlere yeterli ve istikrarlı güç sağlayabilir. Güç konektörünü bağlamadan önce güç kaynağının kapalı olduğundan ve tüm cihazların düzgün şekilde takıldığından emin olun. Güç konektörü hatasız bir tasarıma sahiptir. Güç kaynağı kablosunu güç konektörüne doğru yönde bağlayın. 12V güç konektörü temel olarak CPU'ya güç sağlar. 12V güç konektörü bağlı değilse bilgisayar başlamaz.

Genişletme gereksinimlerini karşılamak için yüksek güç tüketimine dayanabilen bir güç kaynağı (500W veya daha yüksek) kullanılması önerilir. Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa sonuç, kararsız veya başlatılamayan bir sisteme yol açabilir.

Pin No. Tanım Pin No. Tanım
1 GND (Sadece 2x4-pin 12V için) 5 +12V (Sadece 2x4-pin 12V için)
2 GND (Sadece 2x4-pin 12V için) 6 +12V (Sadece 2x4-pin 12V için)
3 GND 7 +12V
4 GND 8 +12V

Pin No. Tanım Pin No. Tanım
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (soft On/Off)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (Sadece 2x12-pin ATX için) 23 +5V (Sadece 2x12-pin ATX için)
12 3.3V (Sadece 2x12-pin ATX için) 24 GND (Sadece 2x12-pin ATX için)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4-pin'dir. Çoğu fan başlığı hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fan kullanılmasını gerektirir. Optimum ısı dağılımı için şasi içine bir sistem fanı takılması önerilir.

Pin No. Tanım
1 GND
2 Voltaj Hız Kontrolü
3 Algılama
4 PWM Hız Kontrolü
  1. CPU_OPT (Su Soğutmalı CPU Fan Başlığı)
    Fan başlığı 4-pin'dir ve hatasız bir yerleştirme tasarımına sahiptir. Çoğu fan başlığı hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fan kullanılmasını gerektirir.
    Pin No. Tanım
    1 GND
    2 Voltaj Hız Kontrolü
    3 Algılama
    4 PWM Hız Kontrolü
  1. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Sistem Fanı/Su Soğutma Pompası Başlıkları)
    Fan/pompa başlıkları 4-pin'dir. Çoğu fan başlığı hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fan kullanılmasını gerektirir. Optimum ısı dağılımı için şasi içine bir sistem fanı takılması önerilir. Başlıklar ayrıca bir su soğutma pompası için hız kontrolü sağlar, daha fazla bilgi için "BIOS Kurulumu", "M.I.T." bölümüne bakın
    Pin No. Tanım
    1 GND
    2 Voltaj Hız Kontrolü
    3 Algılama
    4 PWM Hız Kontrolü

dikkat

  • CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma CPU'ya zarar verebilir veya sistem kilitlenebilir.
  • Bu fan başlıkları yapılandırma jumper blokları değildir. Başlıklara bir jumper başlığı yerleştirmeyin.
  1. EC_TEMP1/EC_TEMP2 (Sıcaklık Sensörü Başlıkları)
    Sıcaklık algılama için termistör kablolarını başlıklara bağlayın.
    Pin No. Tanım
    1 SENSOR IN
    2 GND
  1. LED_C1 (CPU Soğutucu LED Şeridi/RGB LED Şerit Uzatma Kablosu Başlığı)
    Başlık, maksimum 2A (12V) güç değerine ve maksimum 2m uzunluğa sahip bir CPU soğutucu LED şeridini veya standart bir 5050 RGB LED şeridini (12V/G/R/B) bağlamak için kullanılabilir.
    Pin No. Tanım
    1 12V
    2 G
    3 R
    4 B

    CPU soğutucu LED şeridini bağlama:
    CPU soğutucu LED şeridinin konektörünü (okla işaretlenmiş) bu başlığın Pin 1 (12V) ucuna bağlayın.
    Standart LED şeridini bağlama: RGB LED şeridi uzatma kablosunun bir ucunu başlığa, diğer ucunu da RGB LED şeridinize bağlayın. Uzatma kablosunun siyah teli (fişte bir üçgenle işaretlenmiş) bu başlığın Pin 1 (12V) ucuna bağlanmalıdır. Uzatma kablosunun diğer ucundaki 12V pimi (okla işaretlenmiş), LED şeridinin 12V'si ile aynı hizada olmalıdır. LED şeridinin bağlantı yönüne dikkat edin; yanlış bağlantı LED şeridine zarar verebilir.
    CPU soğutucu LED şeridi ve standart LED şeridi

  1. LED_C2 (RGB (RGBW) LED Şeridi Uzatma Kablosu Başlığı)
    Başlık, maksimum 2A (12V) güç değerine ve maksimum 2 m uzunluğa sahip standart bir 5050 RGB (RGBW) LED şeridini (12V/G/R/B/W) bağlamak için kullanılabilir.
    RGB (RGBW) LED şeridi uzatma kablosunun bir ucunu başlığa, diğer ucunu da RGB (RGBW) LED şeridinize bağlayın. Uzatma kablosunun siyah teli (fişte bir üçgenle işaretlenmiş) bu başlığın Pin 1 (12V) ucuna bağlanmalıdır. Uzatma kablosunun diğer ucundaki 12V pimi (okla işaretlenmiş), LED şeridinin 12V'si ile aynı hizada olmalıdır. LED şeridinin bağlantı yönüne dikkat edin; yanlış bağlantı LED şeridine zarar verebilir.
    RGB (RGBW) LED Şeridi Uzatma Kablosu Başlığı
    Pin No. Tanım
    1 12V
    2 G
    3 R
    4 B
    5 W

    dikkatCihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.
    Not
    RGB (RGBW) LED şeridinin ışıklarının nasıl açılıp/kapatılacağını öğrenmek için, "BIOS Kurulumu" bölümündeki talimatlara bakın.

  1. SATA EXPRESS (SATA Express Konnektörleri)
    Her bir SATA Express konnektörü, tek bir SATA Express cihazını destekler.
    SATA EXPRESS (SATA Express Konnektörleri)
  1. SATA3 0/1/2/3/4/5/6/7 (SATA 6Gb/sn Konnektörleri)
    SATA konnektörleri, SATA 6Gb/sn standardına uygundur ve SATA 3Gb/sn ve SATA 1.5Gb/sn standardıyla uyumludur. Her bir SATA konnektörü, tek bir SATA cihazını destekler. AMD Yonga Seti, RAID 0, RAID 1 ve RAID 10'u destekler. Bir RAID dizisi yapılandırma talimatları için "RAID Seti Yapılandırma" bölümüne bakın.
    SATA3 0/1/2/3/4/5/6/7 (SATA 6Gb/sn Konnektörleri)
    Pin No. Tanım
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  1. U2_32G (U.2 Konnektörü)
    U.2 konnektörü, tek bir U.2 cihazını destekler.
    U2_32G (U.2 Konnektörü)
  1. M2F_32G (M.2 Yuvası 3 Konnektörü)
    M.2 konnektörü, M.2 SATA SSD'leri ve M.2 PCIe SSD'leri destekler ve AMD Yonga Seti aracılığıyla SATA RAID yapılandırmasını destekler. Lütfen M.2 PCIe SSD'nin bir RAID dizisi oluşturmak için kullanılamayacağını unutmayın. Bir RAID dizisi yapılandırma talimatları için "RAID Seti Yapılandırma" bölümüne bakın.
    M2F_32G (M.2 Yuvası 3 Konnektörü)
    1. Anakarttan vidayı ve somunu çıkarmak için bir tornavida kullanın. Takılacak M.2 SSD için uygun montaj deliğini bulun ve ardından önce somunu vidalayın.
    2. M.2 SSD'yi konektöre açılı bir şekilde kaydırın.
    3. M.2 SSD'ye bastırın ve ardından vidayla sabitleyin.
      Not
      Takılacak M.2 SSD için uygun deliği seçin ve vidayı ve somunu yeniden sıkın.

M2F_32G ve SATA Konnektörleri için Kurulum Notları:
Yonga Seti tarafından sağlanan hat sayısının sınırlı olması nedeniyle, SATA konnektörlerinin kullanılabilirliği, M2F_32G konnektörüne takılan cihazların türünden etkilenebilir. M2F_32G konnektörü, SATA3 3 konnektörüyle bant genişliğini paylaşır. Ayrıntılar için aşağıdaki tabloya bakın.

M.2 SSD/Konnektör Türü SATA3 0 SATA3 1 SATA3 2 SATA3 3 SATA3 4 SATA3 5 SATA3 6 SATA3 7
M.2 SATA SSD Kullanılabilir Kullanılabilir Kullanılabilir Kullanılamaz Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir
M.2 PCIe x4 SSD* Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir
M.2 PCIe x2 SSD Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir
M.2 SSD Takılı Değil Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir Kullanılabilir

Kullanılabilir: Kullanılabilir,
Kullanılamaz: Kullanılamaz
* Yalnızca AMD Ryzen ™ işlemci için.

  1. F_PANEL (Ön Panel Başlığı)
    Güç düğmesini, sıfırlama düğmesini, hoparlörü, kasa izinsiz giriş düğmesini/sensörünü ve kasadaki sistem durumu göstergesini, aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
    F_PANEL (Ön Panel Başlığı)
    • PLED/PWR_LED (Güç LED'i, Sarı/Mor):
      Sistem Durumu LED
      S0 Açık
      S3/S4/S5 Kapalı

      Kasanın ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapalıyken (S5) LED söner.

    • PW (Güç Düğmesi, Kırmızı): Kasanın ön panelindeki güç düğmesine bağlanır. Güç düğmesini kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz (daha fazla bilgi için "BIOS Kurulumu", "Güç" bölümüne bakın).
    • SPEAK (Hoparlör, Turuncu): Kasanın ön panelindeki hoparlöre bağlanır. Sistem, bir bip sesi çıkararak sistem başlatma durumunu bildirir. Sistem başlatılırken herhangi bir sorun tespit edilmezse tek bir kısa bip sesi duyulacaktır.
    • HD (Sabit Sürücü Etkinlik LED'i, Mavi): Kasanın ön panelindeki sabit sürücü etkinlik LED'ine bağlanır. Sabit sürücü veri okurken veya yazarken LED yanar.
    • RES (Sıfırlama Düğmesi, Yeşil): Kasanın ön panelindeki sıfırlama düğmesine bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştirilemezse bilgisayarı yeniden başlatmak için sıfırlama düğmesine basın.
    • CI (Kasa İzinsiz Giriş Başlığı, Gri): Kasa kapağının çıkarılıp çıkarılmadığını algılayabilen kasadaki kasa izinsiz giriş anahtarına/sensörüne bağlanır. Bu işlev, kasa izinsiz giriş anahtarı/sensörü olan bir kasa gerektirir.
    • NC (Turuncu): Bağlantı Yok.

      Ön panel tasarımı kasaya göre değişebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i, hoparlör vb. öğelerden oluşur. Kasanızın ön panel modülünü bu başlığa bağlarken kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.
    1. F_AUDIO (Ön Panel Ses Başlığı)
      Ön panel ses başlığı, Intel High Definition audio (HD) ve AC'97 sesini destekler. Kasanızın ön panel ses modülünü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ile anakart başlığı arasındaki yanlış bağlantı, cihazın çalışmamasına ve hatta zarar görmesine neden olabilir.

      HD Ön Panel Sesi için:
      Pin No. Tanım
      1 MIC2_L
      2 GND
      3 MIC2_R
      4 NC
      5 LINE2_R
      6 Sense
      7 FAUDIO_JD
      8 No Pin
      9 LINE2_L
      10 Sense
      AC'97 Ön Panel Sesi için:
      Pin No. Tanım
      1 MIC
      2 GND
      3 MIC Power
      4 NC
      5 Line Out (R)
      6 NC
      7 NC
      8 No Pin
      9 Line Out (L)
      10 NC

    • Ön panel ses başlığı varsayılan olarak HD sesini destekler.
    • Ses sinyalleri, hem ön hem de arka panel ses bağlantılarında aynı anda bulunur.
    • Bazı kasalar, her kabloda ayrı konektörlere sahip bir ön panel ses modülü sağlar tek bir fiş yerine. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen kasa üreticisine başvurun.
  1. SPDIF_O (S/PDIF Çıkış Başlığı)
    Bu başlık, dijital S/PDIF Çıkışını destekler ve anakartınızdan grafik kartları ve ses kartları gibi belirli genişletme kartlarına dijital ses çıkışı için bir S/PDIF dijital ses kablosu (genişletme kartları tarafından sağlanır) bağlar. Örneğin, bazı grafik kartları, grafik kartına bir HDMI ekran bağlamak ve aynı anda HDMI ekrandan dijital ses çıkışı almak istiyorsanız, anakartınızdan grafik kartınıza dijital ses çıkışı için bir S/PDIF dijital ses kablosu kullanmanızı gerektirebilir. S/PDIF dijital ses kablosunu bağlama hakkında bilgi için, genişletme kartınızın kılavuzunu dikkatlice okuyun.
    Pin No. Tanım
    1 SPDIFO
    2 GND
  1. F_USB30_1/F_USB30_2 (USB 3.1 Gen 1 Başlıkları)
    Başlıklar, USB 3.1 Gen 1 ve USB 2.0 özelliklerine uygundur ve iki USB bağlantı noktası sağlayabilir. İki USB 3.1 Gen 1 bağlantı noktası sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınıza başvurun.
    Pin No. Tanım Pin No. Tanım
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 B S S GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND
    7 GND 17 SSRX2+
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 S No Pin
  1. F_USB1/F_USB2 (USB 2.0/1.1 Başlıkları)
    Başlıklar, USB 2.0/1.1 özelliklerine uygundur. Her USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB bağlantı noktası sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınıza başvurun.
    Pin No. Tanım Pin No. Tanım
    1 Power (5V) 6 USB DY+
    2 Power (5V) 7 GND
    3 USB DX- 8 GND
    4 USB DY- 9 No Pin
    5 USB DX+ 10 NC

    dikkat

    • IEEE 1394 braketi (2x5 pin) kablosunu USB 2.0/1.1 başlığına takmayın.
    • USB braketini takmadan önce, bilgisayarınızı kapattığınızdan ve USB braketine zarar gelmesini önlemek için güç kablosunu prizden çektiğinizden emin olun.
  1. TPM (Trusted Platform Module Header) (Güvenilir Platform Modülü Başlığı)
    Bu başlığa bir TPM (Trusted Platform Module) (Güvenilir Platform Modülü) bağlayabilirsiniz.
    Pin No. Tanım Pin No. Tanım
    1 LCLK 11 LAD0
    2 GND 12 GND
    3 LFRAME 13 NC
    4 No Pin 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. BAT (Pil)
    Pil, bilgisayar kapalıyken CMOS'taki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) saklamak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde pili değiştirin, aksi takdirde CMOS değerleri doğru olmayabilir veya kaybolabilir.
    Pili çıkararak CMOS değerlerini temizleyebilirsiniz:
    pil
    1. Bilgisayarınızı kapatın ve güç kablosunu çıkarın.
    2. Pili pil yuvasından nazikçe çıkarın ve bir dakika bekleyin. (Veya bir tornavida gibi metal bir nesne kullanarak pil yuvasının pozitif ve negatif terminallerine dokunarak 5 saniye boyunca kısa devre yapmalarını sağlayın.)
    3. Pili değiştirin.
    4. Güç kablosunu takın ve bilgisayarınızı yeniden başlatın. S F

dikkat

  • Pili değiştirmeden önce daima bilgisayarınızı kapatın ve güç kablosunu çıkarın.
  • Pili eşdeğer bir pille değiştirin. Pilin yanlış bir modelle değiştirilmesi durumunda patlama tehlikesi vardır.
  • Pili kendiniz değiştiremiyorsanız veya pil modeli hakkında emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
  • Pili takarken, pilin pozitif (+) tarafının ve negatif (-) tarafının yönüne dikkat edin (pozitif taraf yukarı bakmalıdır).
  • Kullanılmış piller yerel çevre düzenlemelerine uygun olarak ele alınmalıdır.
  1. CLR_CMOS (CMOS Jumper'ını Temizle)
    BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika ayarlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için, birkaç saniye boyunca iki pine dokunmak için bir tornavida gibi metal bir nesne kullanın.
    Açık: Normal
    Kısa: CMOS Değerlerini Temizle

    dikkat

    • CMOS değerlerini temizlemeden önce daima bilgisayarınızı kapatın ve güç kablosunu prizden çıkarın.
    • Sistemi yeniden başlattıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın (BIOS yapılandırmaları için "BIOS Kurulumu" bölümüne bakın).

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), sistemin donanım parametrelerini anakart üzerindeki CMOS'a kaydeder. Başlıca işlevleri arasında sistem başlatılırken Açılışta Kendi Kendini Sınama (POST) işlemini gerçekleştirmek, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. bulunur. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir. Güç kapatıldığında, anakart üzerindeki pil, CMOS'taki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar. BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın. BIOS'u yükseltmek için GIGABYTE Q-Flash veya @BIOS yardımcı programını kullanın.

  • Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
  • @BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.

dikkat

  • BIOS flaşlamak potansiyel olarak riskli olduğundan, mevcut BIOS sürümünü kullanırken sorun yaşamıyorsanız, BIOS'u flaşlamamanız önerilir. BIOS'u flaşlamak için dikkatli olun. Yetersiz BIOS flaşlama, sistem arızasına neden olabilir.
  • Sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz (gerekmedikçe) önerilir. Ayarları yetersiz bir şekilde değiştirmek, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya "Donanım Kurulumu" bölümündeki pil/CMOS atlama teli tanıtımlarına bakın.)

Başlangıç Ekranı

Bilgisayar açıldığında aşağıdaki başlangıç Logo ekranı görünecektir.
(Örnek BIOS Sürümü: D5)
Başlangıç Ekranı
Aşağıdaki gibi iki farklı BIOS modu vardır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Klasik Kurulum modu, ayrıntılı BIOS ayarları sağlar. Öğeler arasında hareket etmek için klavyenizdeki ok tuşlarına basabilir ve bir alt menüyü kabul etmek veya girmek için <Enter> tuşuna basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Modda, yapılandırma öğeleri arasında hareket etmek için farenizi kullanabilirsiniz.

  • Sistem her zamanki gibi kararlı olmadığında, sisteminizi varsayılan ayarlarına ayarlamak için Optimize Edilmiş Varsayılanları Yükle öğesini seçin.
  • Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

M.I.T.

M.I.T.
dikkatSistemin yaptığınız hız aşırtma/aşırı voltaj ayarlarıyla kararlı bir şekilde çalışıp çalışmayacağı, genel sistem yapılandırmalarınıza bağlıdır. Yanlış hız aşırtma/aşırı voltaj yapılması, CPU, yonga seti veya bellekte hasara neden olabilir ve bu bileşenlerin faydalı ömrünü kısaltabilir. Bu sayfa yalnızca ileri düzey kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarların yetersiz şekilde değiştirilmesi sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

  • Gelişmiş Frekans Ayarları
    Ana Saat Değeri
    Geçerli ana saat frekansını görüntüler.
    CPU Saat Oranı
    Takılı CPU için saat oranını değiştirmenize olanak tanır. Ayarlanabilir aralık, takılan CPU'ya bağlıdır.
    CPU Frekansı
    Geçerli CPU çalışma frekansını görüntüler.
  • Gelişmiş CPU Çekirdek Ayarları
    CPU Saat Oranı, CPU Frekansı
    Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğeler altındaki ayarlarla senkronizedir.
    Çekirdek Performans Artırma Oranı (Not)
    CPB oranı değiştirmenize olanak tanır. Ayarlanabilir aralık, takılan CPU'ya bağlıdır. (Varsayılan: Otomatik)
    Çekirdek Performans Artışı (Not)
    Bir CPU performans artırma teknolojisi olan Çekirdek Performans Artışı (CPB) teknolojisinin etkinleştirilip etkinleştirilmeyeceğini belirlemenize olanak tanır. (Varsayılan: Otomatik)
    Turbo Performans Artırma Oranı (Not)
    CPU performansını iyileştirip iyileştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Devre Dışı)
    AMD Cool&Quiet fonksiyonu
    Etkin AMD Cool'n'Quiet sürücüsünün, bilgisayarınızın ısı çıkışını ve güç tüketimini azaltmak için CPU saatini ve VID'yi dinamik olarak ayarlamasına olanak tanır. (Varsayılan)
    Devre Dışı Bu fonksiyonu devre dışı bırakır.

    SVM Modu
    Sanallaştırma Teknolojisi ile geliştirilen sanallaştırma, bir platformun bağımsız bölümlerde birden çok işletim sistemi ve uygulamayı çalıştırmasına olanak tanır. Sanallaştırma ile bir bilgisayar sistemi birden çok sanal sistem olarak işlev görebilir. (Varsayılan: Etkin)
    C6 Modu (Not 1)
    CPU'nun sistem durma durumunda C6 moduna girmesine izin verip vermeyeceğinizi belirlemenize olanak tanır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumunda CPU çekirdek frekansı azaltılacaktır. C6 durumu, C1'den daha gelişmiş bir güç tasarrufu durumudur. (Varsayılan: Etkin)
    Global C-state Kontrolü (Not 1)
    CPU'nun C durumlarına girip girmeyeceğini belirlemenize olanak tanır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durma durumunda CPU çekirdek frekansı azaltılacaktır. (Varsayılan: Etkin)
    SMT Modu (Not 1)
    CPU Eşzamanlı Çoklu İş Parçacığı teknolojisini etkinleştirmenize veya devre dışı bırakmanıza olanak tanır. Bu özellik yalnızca çoklu işlemci modunu destekleyen işletim sistemleri için çalışır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
    Downcore Kontrolü (Not 1)
    Etkinleştirilecek CPU çekirdeklerinin sayısını seçmenize olanak tanır (CPU çekirdeklerinin sayısı CPU'ya göre değişebilir). Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
    Extreme Memory Profile (X.M.P.) (Not 2)
    Etkinleştirildiğinde BIOS'un bellek performansını artırmak için XMP bellek modül(ler)indeki SPD verilerini okumasını sağlar.

    Devre Dışı Bu fonksiyonu devre dışı bırakır. (Varsayılan)
    Profil1 Profil 1 ayarlarını kullanır.
    Profil2 (Not 2) Profil 2 ayarlarını kullanır.

    Sistem Belleği Çarpanı
    Sistem bellek çarpanını ayarlamanıza olanak tanır. Otomatik, bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Otomatik)
    Bellek Frekansı (MHz)
    İlk bellek frekansı değeri, kullanılan belleğin normal çalışma frekansıdır; ikincisi, Sistem Belleği Çarpanı ayarlarına göre otomatik olarak ayarlanan bellek frekansıdır.

  • Gelişmiş Bellek Ayarları
    Extreme Memory Profile (X.M.P.) (Not 2) , Sistem Belleği Çarpanı, Bellek Frekansı(Mhz)
    Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğeler altındaki ayarlarla senkronizedir.
    Bellek Zamanlama Modu
    Manuel ve Gelişmiş Manuel, Kanal Aralaması, Derece Aralaması ve aşağıdaki bellek zamanlama ayarlarının yapılandırılabilir olmasını sağlar. Seçenekler şunlardır: Otomatik (varsayılan), Manuel, Gelişmiş Manuel.
    Profil DDR Voltajı
    XMP olmayan bir bellek modülü kullanıldığında veya Extreme Memory Profile (X.M.P.) Devre Dışı olarak ayarlandığında, değer bellek spesifikasyonunuza göre görüntülenir. Extreme Memory Profile (X.M.P.) Profil1 veya Profil2 olarak ayarlandığında, değer XMP belleğindeki SPD verilerine göre görüntülenir.
    Kanal Aralaması
    Bellek kanalı aralamasını etkinleştirir veya devre dışı bırakır. Etkin, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı kanallarına aynı anda erişmesini sağlar. (Varsayılan: Otomatik)
    Derece Aralaması
    Bellek derecesi aralamasını etkinleştirir veya devre dışı bırakır. Etkin, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı derecelerine aynı anda erişmesini sağlar. (Varsayılan: Otomatik)

  • Kanal A/B Bellek Alt Zamanlamaları
    Bu alt menü, belleğin her kanalı için bellek zamanlama ayarları sağlar. İlgili zamanlama ayarı ekranları yalnızca Bellek Zamanlama Modu Manuel veya Gelişmiş Manuel olarak ayarlandığında yapılandırılabilir. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu meydana gelirse, optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek lütfen kartı varsayılan değerlere sıfırlayın.

  • Gelişmiş Voltaj Ayarları
    Bu alt menü, CPU, yonga seti ve bellek voltajlarını ayarlamanıza olanak tanır.

  • PC Sağlık Durumu
    Kasa Açık Durumunu Sıfırla

    Devre Dışı Önceki kasa izinsiz giriş durumunun kaydını tutar veya temizler. (Varsayılan)
    Etkin Önceki kasa izinsiz giriş durumu kaydını temizler ve Kasa Açık alanı sonraki başlatmada "Hayır" olarak gösterilir.

    Kasa Açık
    Anakart CI başlığına takılı kasa izinsiz giriş algılama cihazının algılama durumunu görüntüler. Sistem kasası kapağı çıkarılırsa, bu alan "Evet"i gösterir, aksi takdirde "Hayır"ı gösterir. Kasa izinsiz giriş durumu kaydını temizlemek için Kasa Açık Durumunu Sıfırla'yı Etkin olarak ayarlayın, ayarları CMOS'a kaydedin ve ardından sisteminizi yeniden başlatın.
    CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/DRAM Kanal A/B Voltajı/DDRVpp A/B/+3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
    Geçerli sistem voltajlarını görüntüler.

  • Çeşitli Ayarlar
    PCIe Yuva Yapılandırması
    PCI Express yuvalarının çalışma modunu Gen 1, Gen 2 veya Gen 3 olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her yuvanın donanım spesifikasyonuna tabidir. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Otomatik)
    3DMark01 Geliştirmesi
    Bazı eski kıyaslama performansını artırıp artırmayacağınızı belirlemenize olanak tanır. (Varsayılan: Devre Dışı)

  • Smart Fan 5 Ayarları
    Monitör
    İzlenecek bir hedef seçmenize ve daha fazla ayarlama yapmanıza olanak tanır. (Varsayılan: CPU FAN)
    Fan Hızı Kontrolü
    Fan hızı kontrol fonksiyonunu etkinleştirip etkinleştirmeyeceğinizi belirlemenize ve fan hızını ayarlamanıza olanak tanır.

    Normal Fanın sıcaklığa göre farklı hızlarda çalışmasına olanak tanır. Sistem gereksinimlerinize göre Sistem Bilgi Görüntüleyicisi ile fan hızını ayarlayabilirsiniz. (Varsayılan)
    Sessiz Fanın düşük hızlarda çalışmasına olanak tanır.
    Manuel Eğri grafiğinde fan hızını kontrol etmenize olanak tanır.
    Tam Hız Fanın tam hızda çalışmasına olanak tanır.

Fan Kontrolü Kullanım Sıcaklığı Girişi
Fan hızı kontrolü için referans sıcaklığı seçmenize olanak tanır.
Sıcaklık Aralığı
Fan hızı değişimi için sıcaklık aralığını seçmenize olanak tanır.
Fan/Pompa Kontrol Modu

Otomatik BIOS'un takılı fan/pompa türünü otomatik olarak algılamasına ve optimum kontrol modunu ayarlamasına olanak tanır. (Varsayılan)
Voltaj 3 pinli bir fan/pompa için voltaj modu önerilir.
PWM 4 pinli bir fan/pompa için PWM modu önerilir.

Sıcaklık
Seçilen hedef alanın geçerli sıcaklığını görüntüler.
Fan Hızı
Geçerli fan/pompa hızlarını görüntüler.
Sıcaklık Uyarı Kontrolü
Sıcaklık için uyarı eşiğini ayarlar. Sıcaklık eşiği aştığında, BIOS uyarı sesi çıkarır. Seçenekler: Devre Dışı (varsayılan), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Fan/Pompa Arızası Uyarısı
Fan/pompa bağlı değilse veya arızalıysa sistemin uyarı sesi çıkarmasına olanak tanır. Bu meydana geldiğinde fan/pompa durumunu veya fan/pompa bağlantısını kontrol edin. (Varsayılan: Devre Dışı)

(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
(Not 1) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.
(Not 2) Bu öğe yalnızca bu özelliği destekleyen bir CPU ve bellek modülü taktığınızda bulunur.

Sistem

Sistem
Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.
Sistem Dili
BIOS tarafından kullanılan varsayılan dili seçer.
Sistem Tarihi
Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istediğiniz değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Sistem Saati
Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istediğiniz değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
Erişim Düzeyi
Kullanılan parola koruma türüne bağlı olarak mevcut erişim düzeyini görüntüler. (Parola ayarlanmamışsa, varsayılan olarak Yönetici olarak görüntülenir.) Yönetici düzeyi, tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır; Kullanıcı düzeyi yalnızca belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır, ancak hepsinde değil.

BIOS

BIOS
Önyükleme Seçeneği Öncelikleri
Kullanılabilir cihazlardan genel önyükleme sırasını belirtir. GPT biçimini destekleyen çıkarılabilir depolama cihazlarına, önyükleme cihazı listesinde "UEFI:" dizesi önek olarak eklenir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesiyle öneklenmiş cihazı seçin. Veya Windows 7 64-bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi kurmak istiyorsanız, Windows 7 64-bit kurulum diskini içeren ve "UEFI:" dizesiyle öneklenmiş optik sürücüyü seçin.
Sabit Sürücü/CD/DVD ROM Sürücüsü/Disket Sürücüsü/Ağ Aygıtı BBS Öncelikleri
Sabit sürücüler, optik sürücüler, disket sürücüleri ve LAN'dan Önyükleme işlevini destekleyen cihazlar vb. gibi belirli bir cihaz türü için önyükleme sırasını belirtir. Bağlı aynı türdeki cihazları sunan alt menüye girmek için bu öğede <Enter>'a basın. Bu öğe yalnızca bu tür için en az bir cihaz takılıysa bulunur.
Önyükleme NumLock Durumu
POST'tan sonra klavyenin sayısal tuş takımındaki Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)
Güvenlik Seçeneği
Sistemin her önyüklemesinde mi yoksa yalnızca BIOS Kurulumuna girdiğinizde mi parola gerektiğini belirtir. Bu öğeyi yapılandırdıktan sonra, Yönetici Parolası/Kullanıcı Parolası öğesi altında parolaları ayarlayın.

Kurulum Parola yalnızca BIOS Kurulum programına girmek için gereklidir.
Sistem Sistemi önyüklemek ve BIOS Kurulumuna girmek için parola gereklidir program. (Varsayılan)

Tam Ekran LOGO Gösterimi
Sistem başlangıcında GIGABYTE Logosu'nun görüntülenip görüntülenmeyeceğini belirlemenizi sağlar. Devre dışı bırakıldığında, sistem başladığında GIGABYTE Logosu atlanır. (Varsayılan: Etkin)
Hızlı Önyükleme
İşletim sistemi önyükleme işlemini kısaltmak için Hızlı Önyükleme'yi etkinleştirir veya devre dışı bırakır. Ultra Hızlı, en hızlı önyükleme hızını sağlar. (Varsayılan: Devre Dışı)
SATA Desteği

Tüm Sata Cihazları Tüm SATA cihazları işletim sisteminde ve POST sırasında işlevseldir.
Yalnızca Son Önyükleme HDD'si Önceki önyükleme sürücüsü dışında, tüm SATA cihazları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
VGA Desteği
Hangi tür işletim sisteminin önyükleneceğini seçmenizi sağlar.

Otomatik Yalnızca eski seçenek ROM'unu etkinleştirir.
EFI Sürücüsü EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
USB Desteği

Devre Dışı Tüm USB cihazları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Tam Başlangıç Tüm USB cihazları işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
Kısmi Başlangıç USB cihazlarının bir kısmı, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışıdır.
PS2 Cihazları Desteği

Devre Dışı Tüm PS/2 cihazları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Etkin Tüm PS/2 cihazları işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)

Bu öğe yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışıdır.
Ağ Yığını Sürücüsü Desteği

Devre Dışı Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
Etkin Ağdan önyüklemeyi etkinleştirir.

Bu öğe yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.
Windows 10 Özellikleri
Kurulacak işletim sistemini seçmenizi sağlar. (Varsayılan: Diğer İşletim Sistemi)
CSM Desteği
Eski bir PC önyükleme işlemini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.

Etkin UEFI CSM'yi etkinleştirir. (Varsayılan)
Devre Dışı UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme işlemini destekler.

Bu öğe yalnızca Windows 10 Özellikleri Windows 10 veya Windows 10 WHQL olarak ayarlandığında yapılandırılabilir.
LAN PXE Önyükleme Seçeneği ROM'u
LAN denetleyicisi için eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar. (Varsayılan: Devre Dışı) Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Depolama Önyükleme Seçeneği Denetimi
Depolama cihazı denetleyicisi için UEFI veya eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Devre Dışı Seçenek ROM'unu devre dışı bırakır.
Yalnızca UEFI Yalnızca UEFI seçenek ROM'unu etkinleştirir.
Yalnızca Eski Yalnızca eski seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Diğer PCI Cihazı ROM Önceliği
LAN, depolama cihazı ve grafik denetleyicileri dışındaki PCI cihazı denetleyicisi için UEFI veya Eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Devre Dışı Seçenek ROM'unu devre dışı bırakır.
Yalnızca UEFI Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)
Yalnızca Eski Yalnızca eski seçenek ROM'unu etkinleştirir.

Bu öğe yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.
Ağ Yığını
Windows Dağıtım Hizmetleri sunucusundan işletim sistemi kurmak gibi, GPT biçiminde bir işletim sistemi kurmak için ağdan önyüklemeyi devre dışı bırakır veya etkinleştirir. (Varsayılan: Devre Dışı)
Ipv4 PXE Desteği
IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir.
Ipv4 HTTP Desteği
IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir.
Ipv6 PXE Desteği
IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir.
Ipv6 HTTP Desteği
IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkin olduğunda yapılandırılabilir.
Yönetici Parolası
Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğede <Enter>'a basın, parolayı yazın ve ardından <Enter>'a basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter>'a basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır.
Kullanıcı Parolası
Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğede <Enter>'a basın, parolayı yazın ve ardından <Enter>'a basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter>'a basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca belirli BIOS ayarlarında değişiklik yapmanıza olanak tanır, tümünde değil. Parolayı iptal etmek için, parola öğesinde <Enter>'a basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter>'a basın. Onaylamanız istendiğinde tekrar <Enter>'a basın. NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.

Çevre Birimleri

Çevre Birimleri
AMD CPU fTPM
AMD CPU'ya entegre TPM 2.0 fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
LED_C Connect
Anakart üzerindeki LED_C2 başlığına bağlı RGB (RGBW) LED şeridinin ışıklarını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
RGB Fusion
Anakart için LED aydınlatma modunu ayarlamanızı sağlar.

Off Bu fonksiyonu devre dışı bırakır.
Pulse Mode Tüm LED'ler aynı anda belirginleşir ve kaybolur.
Color Cycle Tüm LED'ler aynı anda tam bir renk spektrumunda döner.
Static Mode Tüm LED'ler tek bir renk yayar. (Varsayılan)
Flash Mode Tüm LED'ler aynı anda yanıp söner.

Legacy USB Support
MS-DOS'ta USB klavye/fare kullanımına izin verir. (Varsayılan: Etkin)
XHCI Hand-off
XHCI Hand-off desteği olmayan bir işletim sistemi için XHCI Hand-off özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Etkin)
EHCI Hand-off
EHCI Hand-off desteği olmayan bir işletim sistemi için EHCI Hand-off özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Devre Dışı)
Port 60/64 Emulation
I/O portları 64h ve 60h'nin emülasyonunu etkinleştirir veya devre dışı bırakır. Bu, MS-DOS'ta veya USB cihazlarını yerel olarak desteklemeyen işletim sistemlerinde USB klavyeleri/fareleri için tam eski destek için etkinleştirilmelidir. (Varsayılan: Devre Dışı)
USB Mass Storage Driver Support
USB depolama cihazları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
USB Storage Devices
Bağlı USB yığın depolama cihazlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama cihazı takılı olduğunda görünür.
DAC-UP 2 Rear USB 3.0 (Arka Paneldeki USB 3.1 Gen 1 Portlarının Çıkış Voltajı)
USB cihazlarınızın kararlılığını güçlendirmek için arka paneldeki USB 3.1 Gen 1 portlarının (PS/2 klavye/fare portunun altındakiler) çıkış voltajını artırmanıza olanak tanır.

Normal Orijinal çıkış voltajını korur. (Varsayılan)
Disable USB bus power USB konektörlerinin gücünü devre dışı bırakır. Üst düzey ses çalarlar kendi harici USB güç kaynaklarını bağlayabilir.
Voltage Compensation +0.1V Orijinal çıkış voltajına 0,1V ekler.
Voltage Compensation +0.2V Orijinal çıkış voltajına 0,2V ekler.
Voltage Compensation +0.3V Orijinal çıkış voltajına 0,3V ekler.

DAC-UP 2 Front USB 3.0_1 (Yerleşik F_USB30_1 Konektörü Tarafından Sağlanan USB Portlarının Çıkış Voltajı)
USB cihazlarınızın kararlılığını güçlendirmek için yerleşik F_USB30_1 konektörü tarafından sağlanan USB portlarının çıkış voltajını artırmanıza olanak tanır.

Normal Orijinal çıkış voltajını korur. (Varsayılan)
Disable USB bus power USB konektörlerinin gücünü devre dışı bırakır. Üst düzey ses çalarlar kendi harici USB güç kaynaklarını bağlayabilir.
Voltage Compensation +0.1V Orijinal çıkış voltajına 0,1V ekler.
Voltage Compensation +0.2V Orijinal çıkış voltajına 0,2V ekler.
Voltage Compensation +0.3V Orijinal çıkış voltajına 0,3V ekler.

DAC-UP 2 Front USB 3.0_2 (Yerleşik F_USB30_2 Konektörü Tarafından Sağlanan USB Portlarının Çıkış Voltajı)
USB cihazlarınızın kararlılığını güçlendirmek için yerleşik F_USB30_2 konektörü tarafından sağlanan USB portlarının çıkış voltajını artırmanıza olanak tanır.

Normal Orijinal çıkış voltajını korur. (Varsayılan)
Disable USB bus power USB konektörlerinin gücünü devre dışı bırakır. Üst düzey ses çalarlar kendi harici USB güç kaynaklarını bağlayabilir.
Voltage Compensation +0.1V Orijinal çıkış voltajına 0,1V ekler.
Voltage Compensation +0.2V Orijinal çıkış voltajına 0,2V ekler.
Voltage Compensation +0.3V Orijinal çıkış voltajına 0,3V ekler.
  • Trusted Computing
    Trusted Platform Module (TPM) (Güvenilir Platform Modülü) özelliğini etkinleştirir veya devre dışı bırakır.
  • NVMe Configuration
    Takılıysa M.2 NVME PCIe SSD'nizle ilgili bilgileri görüntüler.
  • OffBoard SATA Controller Configuration
    Takılıysa M.2 PCIe SSD'nizle ilgili bilgileri görüntüler.

Yonga Seti

Yonga Seti
IOMMU
AMD IOMMU desteğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
Integrated Graphics (Not)
Yerleşik grafik fonksiyonunu etkinleştirir veya devre dışı bırakır.

Auto BIOS, takılan grafik kartına bağlı olarak yerleşik grafikleri otomatik olarak etkinleştirir veya devre dışı bırakır. (Varsayılan)
Disabled Yerleşik grafikleri devre dışı bırakır.

UMA Frame Buffer Size (Not)
Bu öğe yalnızca Integrated Graphics (Tümleşik Grafik) Force (Zorla) olarak ayarlandığında yapılandırılabilir. Frame buffer boyutu, tamamen yerleşik grafik denetleyicisi için ayrılan toplam sistem belleği miktarıdır. Örneğin, MS-DOS, ekran için yalnızca bu belleği kullanacaktır. Seçenekler: Otomatik (varsayılan), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Yonga Setine entegre SATA denetleyicileri için RAID'i etkinleştirir veya devre dışı bırakır veya SATA denetleyicilerini AHCI moduna yapılandırır.

RAID SATA denetleyicisi için RAID'i etkinleştirir.
AHCI SATA denetleyicilerini AHCI moduna yapılandırır. Gelişmiş Host Controller Interface (AHCI), depolama sürücüsünün Native Command Queuing (Yerel Komut Sıralaması) ve çalışırken takma gibi gelişmiş Serial ATA özelliklerini etkinleştirmesine olanak tanıyan bir arayüz spesifikasyonudur. (Varsayılan)

Chipset SATA Port Enable
Entegre SATA denetleyicilerini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Chipset SATA Port 0/1/2/3/4/5/6/7
Her SATA portunu etkinleştirir veya devre dışı bırakır.

(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur.

Güç

Güç
AC GERİ DÖNÜŞÜ
AC güç kaybından sonra gücün geri gelmesiyle sistemin durumunu belirler.

Bellek AC gücünün geri gelmesiyle sistem, bilinen son uyanık durumuna geri döner.
Her Zaman Açık AC gücünün geri gelmesiyle sistem açılır.
Her Zaman Kapalı AC gücünün geri gelmesiyle sistem kapalı kalır. (Varsayılan)

Klavye ile Güç Açma
Sistemin bir PS/2 klavye uyandırma olayıyla açılmasını sağlar.
Not: Bu işlevi kullanmak için, +5VSB hattında en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı Bu işlevi devre dışı bırakır. (Varsayılan)
Parola Sistemi açmak için 1~5 karakterden oluşan bir parola belirleyin.
Keyboard 98 Sistemi açmak için Windows 98 klavyesindeki POWER düğmesine basın.
Herhangi bir tuş Sistemi açmak için herhangi bir tuşa basın.

Güç Açma Parolası
Klavye ile Güç Açma Parola olarak ayarlandığında parolayı ayarlayın. Bu öğede <Enter>'a basın ve en fazla 5 karakterden oluşan bir parola belirleyin ve ardından kabul etmek için <Enter>'a basın. Sistemi açmak için parolayı girin ve <Enter>'a basın.
Not: Parolayı iptal etmek için bu öğede <Enter>'a basın. Parola istendiğinde, parola ayarlarını temizlemek için parolayı girmeden tekrar <Enter>'a basın.
Fare ile Güç Açma
Sistemin bir PS/2 fare uyandırma olayıyla açılmasını sağlar.
Not: Bu işlevi kullanmak için, +5VSB hattında en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Devre Dışı Bu işlevi devre dışı bırakır. (Varsayılan)
Hareket Ettir Sistemi açmak için fareyi hareket ettirin.
Çift Tıklama Sistemi açmak için fare üzerindeki sol düğmeye çift tıklayın.

ErP
Sistemin S5 (kapatma) durumunda en az gücü tüketip tüketmeyeceğini belirler. Not: Bu öğe Etkin olarak ayarlandığında, aşağıdaki işlevler kullanılamaz hale gelir: Alarm ile Devam Etme, PME olayı uyandırma, fare ile güç açma, klavye ile güç açma ve LAN üzerinden uyandırma.
PWR-BTTN ile Yumuşak Kapatma
Güç düğmesini kullanarak MS-DOS modunda bilgisayarı kapatma şeklini yapılandırır.

Anında Kapanma Güç düğmesine basın ve ardından sistem anında kapanır. (Varsayılan)
4 Saniye Gecikme Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden daha kısa süre basılırsa, sistem askıya alma moduna girer.

Alarm ile Devam Etme
Sistemin istenen bir zamanda açılıp açılmayacağını belirler. (Varsayılan: Devre Dışı) Etkinleştirilirse, tarih ve saati aşağıdaki gibi ayarlayın:
Uyanma günü: Sistemi her gün belirli bir saatte veya ayın belirli bir gününde açın.
Uyanma saati/dakikası/saniyesi: Sistemin otomatik olarak açılacağı saati ayarlayın.
Not: Bu işlevi kullanırken, işletim sisteminden yetersiz kapanmadan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.
LAN Üzerinden Uyandırma
LAN üzerinden uyandırma işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yüksek Hassasiyetli Olay Zamanlayıcısı
İşletim sisteminde Yüksek Hassasiyetli Olay Zamanlayıcısını (HPET) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

Kaydet ve Çık

Kaydet ve Çık
Ayarları Kaydet ve Çık
Bu öğede <Enter>'a basın ve Evet'i seçin. Bu, değişiklikleri CMOS'a kaydeder ve BIOS Ayar programından çıkar. BIOS Ayar Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc>'ye basın.
Kaydetmeden Çık
Bu öğede <Enter>'a basın ve Evet'i seçin. Bu, BIOS Ayarında yapılan değişiklikleri CMOS'a kaydetmeden BIOS Ayarından çıkar. BIOS Ayar Ana Menüsüne dönmek için Hayır'ı seçin veya <Esc>'ye basın.
Optimize Edilmiş Varsayılanları Yükle
Bu öğede <Enter>'a basın ve en uygun BIOS varsayılan ayarlarını yüklemek için Evet'i seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten veya CMOS değerlerini temizledikten sonra her zaman Optimize Edilmiş varsayılanları yükleyin.
Önyüklemeyi Geçersiz Kıl
Hemen önyükleme yapılacak bir cihaz seçmenize olanak tanır. Seçtiğiniz cihazda <Enter>'a basın ve onaylamak için Evet'i seçin. Sisteminiz otomatik olarak yeniden başlatılır ve o cihazdan önyüklenir.
Profilleri Kaydet
Bu işlev, mevcut BIOS ayarlarını bir profile kaydetmenize olanak tanır. En fazla 8 profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter>'a basın. Veya profili depolama aygıtınıza kaydetmek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.
Profilleri Yükle
Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden, daha önce oluşturulmuş bir profilden BIOS ayarlarını yüklemek için bu işlevi kullanabilirsiniz. Önce yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter>'a basın. Depolama aygıtınızdan daha önce oluşturulmuş profili girmek veya BIOS ayarlarını düzgün çalışan son ayarlara (bilinen son iyi kayıt) döndürmek gibi BIOS tarafından otomatik olarak oluşturulan profili yüklemek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.

RAID Seti Yapılandırma

RAID Seviyeleri

RAID 0 RAID 1 RAID 10
Minimum Sabit Sürücü Sayısı ≥2 2 4
Dizi Kapasitesi Sabit sürücü sayısı * En küçük sürücünün boyutu En küçük sürücünün boyutu (Sabit sürücü sayısı/2) * En küçük sürücünün boyutu
Hata Toleransı Hayır Evet Evet

Başlamadan önce lütfen aşağıdaki öğeleri hazırlayın:

  • En az iki SATA sabit sürücü veya M.2 SATA SSD. (Optimum performansı sağlamak için, aynı model ve kapasiteye sahip iki sabit sürücü kullanmanız önerilir).
  • Bir Windows kurulum diski.
  • Anakart sürücü diski.
  • Bir USB başparmak sürücüsü.

SATA Denetleyicilerini Yapılandırma

  1. Sabit sürücüleri takma
    Sabit sürücüleri/SSD'leri anakart üzerindeki SATA/M.2 konektörlerine takın. Ardından güç konektörlerini güç kaynağından sabit sürücülere bağlayın.
  2. BIOS Kurulumunda SATA denetleyici modunu yapılandırma
    Sistem BIOS Kurulumunda SATA denetleyici modunu doğru şekilde yapılandırdığınızdan emin olun.
    Adımlar:
    1. Bilgisayarınızı açın ve POST (Açılış Kendi Kendine Testi) sırasında BIOS Kurulumuna girmek için <Delete> tuşuna basın. Yonga Seti altında, Yonga Seti SATA Bağlantı Noktası Etkinleştirme'nin etkinleştirildiğinden emin olun. SATA Modunu RAID olarak ayarlayın. Ardından ayarları kaydedin ve bilgisayarınızı yeniden başlatın.
    2. UEFI RAID'i yapılandırmak istiyorsanız, "C-1"deki adımları izleyin. Eski RAID ROM'una girmek için ayarları kaydedin ve BIOS Kurulumundan çıkın. Daha fazla bilgi için "C-2"ye bakın.

      Bu bölümde açıklanan BIOS Kurulum menüleri, anakartınızın tam ayarlarından farklı olabilir. Göreceğiniz gerçek BIOS Kurulum menüsü seçenekleri, sahip olduğunuz anakarta ve BIOS sürümüne bağlı olacaktır.
  3. .
    1. UEFI RAID Yapılandırması
      Yalnızca Windows 10 64 bit, UEFI RAID yapılandırmasını destekler.
      Adım:
      1. BIOS Kurulumunda, BIOS'a gidin ve Windows 10 Özellikleri'ni Windows 10 ve CSM Desteği'ni Devre Dışı olarak ayarlayın. Değişiklikleri kaydedin ve BIOS Kurulumundan çıkın.
      2. Sistem yeniden başlatıldıktan sonra, tekrar BIOS Kurulumuna girin. Ardından Çevre Birimleri\RAIDXpert2 Yapılandırma Yardımcı Programı alt menüsüne girin.
      3. RAIDXpert2 Yapılandırma Yardımcı Programı ekranında, Dizi Oluştur ekranına girmek için Dizi Yönetimi'nde <Enter> tuşuna basın. Ardından, bir RAID seviyesi seçin. Desteklenen RAID seviyeleri arasında RAID 0, RAID 1 ve RAID 10 bulunur (mevcut seçimler, takılan sabit sürücülerin sayısına bağlıdır). Ardından, Fiziksel Diskleri Seç ekranına girmek için Fiziksel Diskleri Seç'te <Enter> tuşuna basın.
      4. Fiziksel Diskleri Seç ekranında, RAID dizisine dahil edilecek sabit sürücüleri seçin ve bunları Etkin olarak ayarlayın. Ardından, Değişiklikleri Uygula'ya gitmek için aşağı ok tuşunu kullanın ve <Enter> tuşuna basın. Ardından önceki ekrana dönün ve Dizi Boyutu, Dizi Boyutu Birimi, Okuma Önbelleği İlkesi ve Yazma Önbelleği İlkesi'ni ayarlayın.
      5. Kapasiteyi ayarladıktan sonra, Dizi Oluştur'a gidin ve başlamak için <Enter> tuşuna basın.
      6. Tamamladıktan sonra, Dizi Yönetimi ekranına geri getirileceksiniz. Dizi Özelliklerini Yönet altında yeni RAID birimini ve RAID seviyesi, dizi adı, dizi kapasitesi vb. hakkında bilgileri görebilirsiniz.
    2. Eski RAID ROM'unu Yapılandırma
      Bir RAID dizisi yapılandırmak için eski RAID BIOS kurulum yardımcı programına girin. RAID olmayan bir yapılandırma için bu adımı atlayın ve Windows işletim sisteminin kurulumuna devam edin. Adım:
  1. POST bellek testi başladıktan sonra ve işletim sistemi başlatma başlamadan önce, "Yapılandırmak için <Ctrl-R> tuşuna basın" diyen bir mesaj arayın. RAID BIOS kurulum yardımcı programına girmek için <Ctrl> + <R> tuşlarına basın.
  2. Yeni bir dizi oluşturmak için Dizi Oluştur seçeneğinde <Enter> tuşuna basın.
  3. Seçim çubuğu, ekranın sağ tarafındaki Diskler bölümüne hareket edecektir. RAID dizisine dahil edilecek sabit sürücüleri seçin. Bir sabit sürücü seçmek için yukarı veya aşağı ok tuşunu kullanın ve <Insert> tuşuna basın. Seçilen sabit sürücü yeşil renkte gösterilecektir. Tüm sabit sürücüleri kullanmak için, tümünü seçmek için <A> tuşuna basmanız yeterlidir. Ardından <Enter> tuşuna basın ve seçim çubuğu ekranın sol altındaki Kullanıcı Girişi bölümüne hareket edecektir.
  4. İlk olarak, bir RAID modu seçin ve <Enter> tuşuna basın. Kullanılabilir seçimler, takılan sabit sürücülerin sayısına bağlıdır. Ardından, dizi boyutunu belirtmek için ekrandaki talimatları izleyin. İzin verilen maksimum boyutu kullanmak için Tüm kullanılabilir alanı seçebilir veya boyutu ayarlamak için yukarı veya aşağı ok tuşunu kullanabilir ve <Enter> tuşuna basabilirsiniz.
  5. Bir önbellekleme modu seçin. Seçenekler arasında Okuma/Yazma, Yalnızca Okuma ve Yok bulunur. Ardından devam etmek için <Enter> tuşuna basın.
  6. Son olarak, "Dizi Oluşturma Onayla" diyen bir mesaj görünecektir. Onaylamak için <C> veya önceki ekrana dönmek için <Esc> tuşuna basın.
  7. Tamamlandığında, ana ekranda yeni diziyi göreceksiniz. RAID BIOS yardımcı programından çıkmak için <Esc> tuşuna basın ve ardından onaylamak için <C> tuşuna basın.

(Not) M.2 ve SATA konektörleri için kurulum bildirimleri için "Dahili Konektörler"e bakın.

SATA RAID/AHCI Sürücüsünü ve İşletim Sistemini Yükleme
Doğru BIOS ayarlarıyla, işletim sistemini yüklemeye hazırsınız.

İşletim Sistemini Yükleme
Bazı işletim sistemleri zaten SATA RAID/AHCI sürücüsü içerdiğinden, Windows yükleme işlemi sırasında ayrı bir RAID/AHCI sürücüsü yüklemeniz gerekmez. İşletim sistemi yüklendikten sonra, sistem performansı ve uyumluluğu sağlamak için anakart sürücü diskindeki tüm gerekli sürücüleri "Xpress Install" kullanarak yüklemenizi öneririz. Yüklenecek işletim sistemi, işletim sistemi kurulum işlemi sırasında ek SATA RAID/AHCI sürücüsü sağlamanızı gerektiriyorsa, lütfen aşağıdaki adımlara bakın:

  1. Sürücü diskindeki \Boot klasörünün altındaki Hw10 klasörünü USB başparmak sürücünüze kopyalayın.
  2. Windows kurulum diskinden önyükleme yapın ve standart işletim sistemi kurulum adımlarını gerçekleştirin. Sürücüyü yüklemenizi isteyen ekran göründüğünde, Gözat'ı seçin.
  3. USB başparmak sürücüsünü takın ve ardından sürücünün konumuna göz atın. Sürücülerin konumları aşağıdaki gibidir: \Hw10\RAID\x64
  4. Önce AMD-RAID Bottom Device'ı seçin ve sürücüyü yüklemek için İleri'ye tıklayın. Ardından AMD-RAID Controller'ı seçin ve sürücüyü yüklemek için İleri'ye tıklayın. Son olarak, işletim sistemi kurulumuna devam edin.

Bir RAID dizisi yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Sürücü Yüklemesi

  • Sürücüleri yüklemeden önce, önce işletim sistemini yükleyin. (Aşağıdaki talimatlar, örnek işletim sistemi olarak Windows 10'u kullanır.)
  • İşletim sistemini yükledikten sonra, anakart sürücü diskini optik sürücünüze takın. Ekranın sağ üst köşesindeki "Bu diskle ne olacağını seçmek için dokunun" mesajına tıklayın ve "Run.exe'yi çalıştır"ı seçin. (Veya Bilgisayarım'a gidin, optik sürücüye çift tıklayın ve Run.exe programını çalıştırın.)

"Xpress Install" sisteminizi otomatik olarak tarayacak ve ardından yüklenmesi önerilen tüm sürücüleri listeleyecektir. Xpress Install düğmesine tıklayabilir ve "Xpress Install" seçilen tüm sürücüleri yükleyecektir. Veya oku tıklayın ihtiyacınız olan sürücüleri ayrı ayrı yüklemek için simge.
Sürücü Yüklemesi

Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Ses yazılımını yapılandırma hakkında ayrıntılı bilgi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Hata Ayıklama LED Kodları

Normal Önyükleme

Kod Açıklama
10 PEI Çekirdeği başlatıldı.
11 Bellek öncesi CPU başlatma işlemi başladı.
12~14 Ayrılmış.
15 Bellek öncesi Kuzey Köprüsü başlatma işlemi başladı.
16~18 Ayrılmış.
19 Bellek öncesi Güney Köprüsü başlatma işlemi başladı.
1A~2A Ayrılmış.
2B~2F Bellek başlatma.
31 Bellek takılı.
32~36 CPU PEI başlatma.
37~3A IOH PEI başlatma.
3B~3E PCH PEI başlatma.
3F~4F Ayrılmış.
60 DXE Çekirdeği başlatıldı.
61 NVRAM başlatma.
62 PCH çalışma zamanı hizmetlerinin kurulumu.
63~67 CPU DXE başlatma işlemi başladı.
68 PCI ana bilgisayar köprüsü başlatma işlemi başladı.
69 IOH DXE başlatma.
6A IOH SMM başlatma.
6B~6F Ayrılmış.
70 PCH DXE başlatma.
71 PCH SMM başlatma.
72 PCH aygıtları başlatma.
73~77 PCH DXE başlatma (PCH modülüne özel).
78 ACPI Çekirdeği başlatma.
79 CSM başlatma işlemi başladı.
7A~7F AMI kullanımı için ayrılmıştır.
80~8F OEM kullanımı için ayrılmıştır (OEM DXE başlatma kodları).
90 DXE'den BDS'ye (Önyükleme Aygıtı Seçimi) aşama aktarımı.
91 Sürücüleri bağlamak için olay yayınla.
92 PCI Veri Yolu başlatma işlemi başladı.
93 PCI Veri Yolu çalışır durumda takma başlatma.
94 Kaç kaynağın istendiğini algılamak için PCI Veri Yolu numaralandırması.
95 PCI aygıtı istenen kaynakları denetle.
96 PCI aygıt kaynakları ata.
97 Konsol Çıktı aygıtları bağlanır (ör. Monitör yanar).
98 Konsol giriş aygıtları bağlanır (ör. PS2/USB klavye/fare etkinleştirilir).
99 Süper IO başlatma.
9A USB başlatma işlemi başladı.
9B USB başlatma işlemi sırasında sıfırlama yayınla.
9C Şu anda bağlı tüm USB aygıtlarını algıla ve yükle.
9D Şu anda bağlı tüm USB aygıtlarını etkinleştir.
9E~9F Ayrılmış.
A0 IDE başlatma işlemi başladı.
A1 IDE başlatma işlemi sırasında sıfırlama yayınla.
A2 Şu anda bağlı tüm IDE aygıtlarını algıla ve yükle.
A3 Şu anda bağlı tüm IDE aygıtlarını etkinleştir.
A4 SCSI başlatma işlemi başladı.
A5 SCSI başlatma işlemi sırasında sıfırlama yayınla.
A6 Şu anda bağlı tüm SCSI aygıtlarını algıla ve yükle.
A7 Şu anda bağlı tüm SCSI aygıtlarını etkinleştir.
A8 Gerekirse parolayı doğrulayın.
A9 BIOS Kurulumu başlatıldı.
AA Ayrılmış.
AB BIOS Kurulumunda kullanıcı komutunu bekle.
AC Ayrılmış.
AD OS Önyüklemesi için Önyüklemeye Hazır olayını yayınla.
AE Eski OS'ye Önyükle.
AF Önyükleme Hizmetlerinden Çık.
B0 Çalışma Zamanı AP kurulumu başlıyor.
B1 Çalışma Zamanı AP kurulumu sona eriyor.
B2 Eski Seçenek ROM'u başlatma.
B3 Gerekirse sistemi sıfırla.
B4 USB aygıtı çalışır durumda takma.
B5 PCI aygıtı çalışır durumda takma.
B6 NVRAM'i temizleme.
B7 NVRAM ayarlarını yeniden yapılandır.
B8~BF Ayrılmış.
C0~CF Ayrılmış.

S3 Devam Ettirme

Kod Açıklama
E0 S3 Devam Ettirme başlatıldı (DXE IPL'den çağrılır).
E1 S3 devam ettirme için önyükleme komut dosyası verilerini doldur.
E2 S3 devam ettirme için VGA'yı başlatır.
E3 OS S3 uyandırma vektörü çağrısı.

Kurtarma

Kod Açıklama
F0 Geçersiz üretici yazılımı birimi algılaması nedeniyle kurtarma modu tetiklenecek.
F1 Kurtarma modu, kullanıcı kararıyla tetiklenecek.
F2 Kurtarma başlatıldı.
F3 Kurtarma üretici yazılımı görüntüsü bulundu.
F4 Kurtarma üretici yazılımı görüntüsü yüklendi.
F5~F7 Gelecekteki AMI ilerleme kodları için ayrılmıştır.

Hata

Kod Açıklama
50~55 Bellek başlatma hatası oluştu.
56 Geçersiz CPU türü veya hızı.
57 CPU uyuşmazlığı.
58 CPU kendi kendine sınaması başarısız oldu veya olası CPU önbelleği hatası.
59 CPU mikro kodu bulunamadı veya mikro kod güncellemesi başarısız oldu.
5A Dahili CPU hatası.
5B PPI'yi sıfırlama başarısız oldu.
5C~5F Ayrılmış.
D0 CPU başlatma hatası.
D1 IOH başlatma hatası.
D2 PCH başlatma hatası.
D3 Mimari Protokollerin bazıları kullanılamıyor.
D4 PCI kaynak ayırma hatası. Kaynaklar tükendi.
D5 Eski Seçenek ROM'u başlatma için Yer Yok.
D6 Konsol Çıktı Aygıtı bulunamadı.
D7 Konsol Giriş Aygıtı bulunamadı.
D8 Geçersiz bir parola.
D9~DA Önyükleme Seçeneği yüklenemiyor.
DB Flash güncellemesi başarısız oldu.
DC Sıfırlama protokolü başarısız oldu.
DE~DF Ayrılmış.
E8 S3 devam ettirme başarısız oldu.
E9 S3 Devam Ettirme PPI'sı bulunamadı.
EA S3 Devam Ettirme Önyükleme Komut Dosyası geçersiz.
EB S3 OS Uyandırma çağrısı başarısız oldu.
EC~EF Ayrılmış.
F8 Kurtarma PPI'sı geçersiz.
<F9> Kurtarma kapsülü bulunamadı.
FA Geçersiz kurtarma kapsülü.
FB~FF Ayrılmış.


Bize Ulaşın
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Teknik ve Teknik Olmayan Destek (Satış/Pazarlama): http://esupport.gigabyte.com
WEB adresi (İngilizce): http://www.gigabyte.com
WEB adresi (Çince): http://www.gigabyte.tw

  • GIGABYTE eSupport
    Teknik veya teknik olmayan (Satış/Pazarlama) bir soru göndermek için lütfen şu adrese bağlanın: http://esupport.gigabyte.com
    eSupport

Anakart Revizyonunuzu Belirleme
Anakartınızdaki revizyon numarası şu şekildedir: "REV: X.X." Örneğin, "REV: 1.0", anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncellem önce veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.
Örnek:
Anakart Revizyonunuzu Belirleme

Daha fazla ürün ayrıntısı için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Telif Hakkı
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Tüm hakları saklıdır. Bu kılavuzda bahsedilen ticari markalar, ilgili sahiplerine yasal olarak tescillidir.

Referanslar

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

GIGABYTE GA-AX370-Gaming 5 - Anakart Kılavuzu indir

Mevcut diller

Gigabyte GA-AX370-Gaming 5 için İlgili Kılavuzlar

İçindekiler
