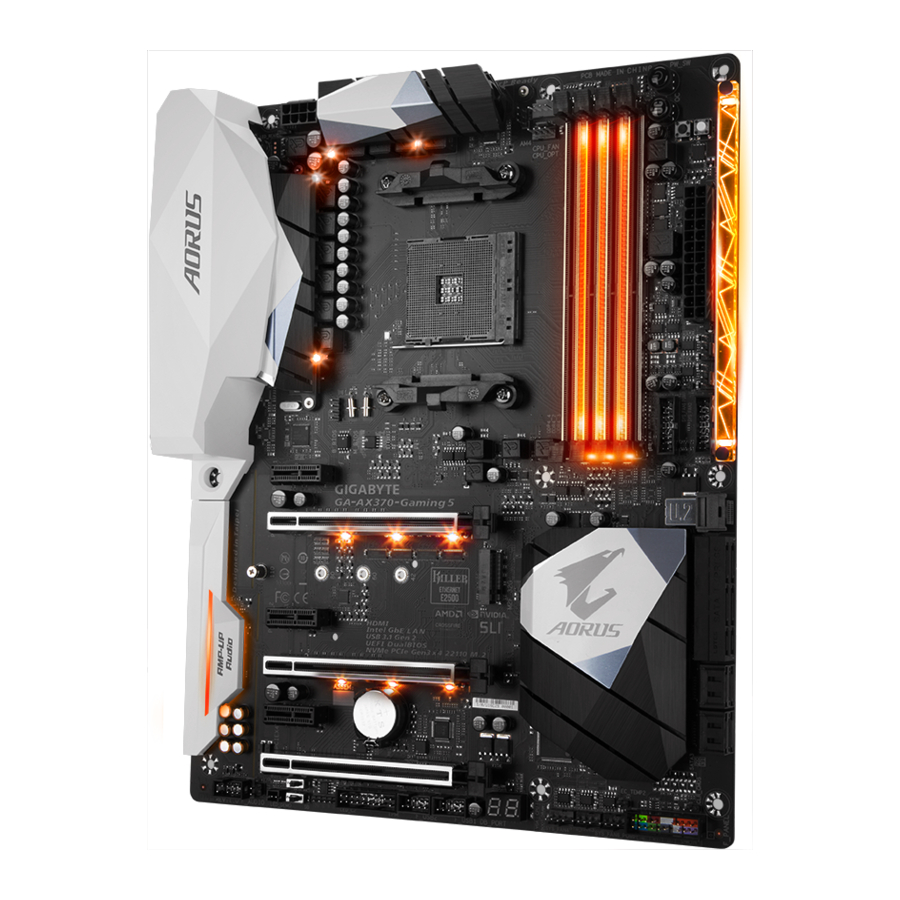

GIGABYTE GA-AX370-Gaming 5 - Pagrindinės plokštės vadovas
GA-AX370-Gaming 5 pagrindinės plokštės išdėstymas
Dėžutės turinys
- GA-AX370-Gaming 5 pagrindinė plokštė
- Pagrindinės plokštės tvarkyklės diskas
- Naudotojo vadovas
- Greitas diegimo vadovas
- Keturi SATA kabeliai
- Du Velcro kabelių rišikliai
- I/O ekranas
- Viena GC-SLI2P tilto jungtis
- Vienas RGB (RGBW) LED juostos ilginamasis kabelis
- Viena G jungtis
- Du termistorių kabeliai
* Aukščiau pateiktas dėžutės turinys skirtas tik nuorodai, o tikrieji elementai priklauso nuo įsigyto produkto paketo.
Dėžutės turinys gali būti keičiamas be išankstinio įspėjimo.
Aparatinės įrangos diegimas
Atsargumo priemonės diegiant
Pagrindinėje plokštėje yra daug subtilių elektroninių grandinių ir komponentų, kurie gali būti pažeisti dėl elektrostatinės iškrovos (ESD). Prieš diegdami, atidžiai perskaitykite vartotojo vadovą ir laikykitės šių procedūrų:
- Prieš diegdami įsitikinkite, kad korpusas tinka pagrindinei plokštei.
- Prieš diegdami nenuimkite ir nelaužykite pagrindinės plokštės S/N (serijos numerio) lipduko arba garantinio lipduko, kurį pateikė jūsų platintojas. Šie lipdukai reikalingi garantijos patvirtinimui.
- Prieš diegdami arba išimdami pagrindinę plokštę ar kitus aparatinės įrangos komponentus, visada atjunkite kintamosios srovės maitinimą, atjungdami maitinimo laidą nuo maitinimo lizdo.
- Jungdami aparatinės įrangos komponentus prie vidinių jungčių pagrindinėje plokštėje, įsitikinkite, kad jie yra tvirtai ir saugiai prijungti.
- Dirbdami su pagrindine plokšte, venkite liesti metalinius laidus ar jungtis.
- Geriausia dėvėti elektrostatinės iškrovos (ESD) apyrankę dirbant su elektroniniais komponentais, tokiais kaip pagrindinė plokštė, CPU arba atmintis. Jei neturite ESD apyrankės, laikykite rankas sausas ir pirmiausia palieskite metalinį daiktą, kad pašalintumėte statinę elektros energiją.
- Prieš diegdami pagrindinę plokštę, padėkite ją ant antistatinio padėklo arba į elektrostatinį ekranavimo konteinerį.
- Prieš prijungdami arba atjungdami maitinimo laido nuo pagrindinės plokštės, įsitikinkite, kad maitinimo šaltinis yra išjungtas.
- Prieš įjungdami maitinimą, įsitikinkite, kad maitinimo šaltinio įtampa nustatyta pagal vietinį įtampos standartą.
- Prieš naudodami produktą, patikrinkite, ar visi aparatinės įrangos komponentų kabeliai ir maitinimo jungtys yra prijungti.
- Kad nepažeistumėte pagrindinės plokštės, neleiskite, kad varžtai liestųsi su pagrindinės plokštės grandine ar jos komponentais.
- Įsitikinkite, kad ant pagrindinės plokštės arba kompiuterio korpuse nėra likę varžtų ar metalinių komponentų.
- Nestatykite kompiuterio sistemos ant nelygaus paviršiaus.
- Nestatykite kompiuterio sistemos aukštos temperatūros arba drėgnoje aplinkoje.
- Kompiuterio maitinimo įjungimas diegimo metu gali sugadinti sistemos komponentus ir fiziškai pakenkti naudotojui.
- Jei nesate tikri dėl kokių nors diegimo veiksmų arba turite problemų, susijusių su produkto naudojimu, kreipkitės į sertifikuotą kompiuterių specialistą.
- Jei naudojate adapterį, ilginamąjį maitinimo laidą arba maitinimo juostą, būtinai pasikonsultuokite su jo diegimo ir (arba) įžeminimo instrukcijomis.
Produkto specifikacijos
 CPU |
|
 Lustų rinkinys |
|
 Atmintis |
|
 Integruota grafika |
|
 Garsas |
|
 LAN |
|
 Išplėtimo lizdai |
|
 Saugojimo sąsaja |
|
 Kelių grafikų technologija |
|
 USB |
|
 Vidinės jungtys |
|
 Galinio skydelio jungtys |
|
 I/O valdiklis |
|
 Aparatinės įrangos monitorius |
|
 BIOS |
|
 Unikalios funkcijos |
|
 Komplektuojama programinė įranga |
|
 Operacinė sistema |
|
 Formos faktorius |
|
(Pastaba) Tikrasis palaikymas gali skirtis priklausomai nuo CPU.
* GIGABYTE pasilieka teisę be išankstinio įspėjimo daryti bet kokius produkto specifikacijų ir su produktu susijusios informacijos pakeitimus.
CPU įdiegimas
Prieš pradėdami diegti CPU, perskaitykite šias gaires:
- Įsitikinkite, kad pagrindinė plokštė palaiko CPU. (Naujausią CPU palaikymo sąrašą rasite GIGABYTE svetainėje.)
- Prieš įdėdami CPU, visada išjunkite kompiuterį ir ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte aparatūros.
- Suraskite pirmą CPU kaištį. CPU negalima įdėti, jei jis orientuotas neteisingai. (Arba galite rasti įpjovas abiejose CPU pusėse ir sulygiavimo klavišus ant CPU lizdo.)
- Ant CPU paviršiaus užtepkite tolygų ir ploną terminio tepalo sluoksnį.
- Neįjunkite kompiuterio, jei neįdėtas CPU aušintuvas, kitaip gali perkaisti ir sugesti CPU.
- Nustatykite CPU pagrindinį dažnį pagal CPU specifikacijas. Nerekomenduojama nustatyti sistemos magistralės dažnio virš aparatūros specifikacijų, nes jis neatitinka standartinių periferinių įrenginių reikalavimų. Jei norite nustatyti dažnį virš standartinių specifikacijų, darykite tai pagal savo aparatūros specifikacijas, įskaitant CPU, vaizdo plokštę, atmintį, standųjį diską ir kt.
CPU įdiegimas
Suraskite pirmą CPU lizdo kaištį (pažymėtą mažu trikampiu) ir CPU.
Atminties įdiegimas
- Įsitikinkite, kad pagrindinė plokštė palaiko atmintį. Rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir mikroschemų atmintį. (Naujausius palaikomus atminties greičius ir atminties modulius rasite GIGABYTE svetainėje.)
- Prieš įdėdami atmintį, visada išjunkite kompiuterį ir ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte aparatūros.
- Atminties moduliai turi patikimą dizainą. Atminties modulį galima įdėti tik viena kryptimi. Jei negalite įdėti atminties, pakeiskite kryptį.
Dviejų kanalų atminties konfigūracija
Šioje pagrindinėje plokštėje yra keturi atminties lizdai ir palaikoma Dual Channel technologija. Įdiegus atmintį, BIOS automatiškai aptiks atminties specifikacijas ir talpą. Įjungus Dual Channel atminties režimą, dvigubai padidės originali atminties pralaidumas. Keturios atminties lizdai yra padalinti į du kanalus ir kiekvienas kanalas turi du atminties lizdus, kaip nurodyta toliau:
Kanalas A: DDR4_2, DDR4_4
Kanalas B: DDR4_1, DDR4_3
CPU, atminties modulių, SSD, M.2 ir U.2 įrenginių palaikymo sąrašus rasite GIGABYTE svetainėje.
Atsisiųskite naujausią programų versiją GIGABYTE svetainės puslapyje Support\Utility List.
Dviejų kanalų atminties konfigūracijos lentelė:
| DDR4_4 | DDR4_2 | DDR4_3 | DDR4_1 | |
| Du moduliai | - - | DS/SS | - - | DS/SS |
| DS/SS | - - | DS/SS | - - | |
| Keturi moduliai | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=Vienašalis, DS=Dvišalis, "- -"=Nėra atminties)
Dėl CPU apribojimų, prieš įdėdami atmintį į Dual Channel režimą, perskaitykite šias gaires.
- Dual Channel režimo negalima įjungti, jei įdėtas tik vienas atminties modulis.
- Įjungiant Dual Channel režimą su dviem arba keturiais atminties moduliais, rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir mikroschemų atmintį ir įdėti ją į tos pačios spalvos lizdus. Norint pasiekti optimalų našumą, įjungiant Dual Channel režimą su dviem atminties moduliais, rekomenduojame įdėti juos į DDR4_1 ir DDR4_2 lizdus.
Išplėtimo plokštės įdiegimas
Prieš pradėdami diegti išplėtimo plokštę, perskaitykite šias gaires:
- Įsitikinkite, kad pagrindinė plokštė palaiko išplėtimo plokštę. Atidžiai perskaitykite vadovą, kuris buvo pateiktas kartu su išplėtimo plokšte.
- Prieš įdėdami išplėtimo plokštę, visada išjunkite kompiuterį ir ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte aparatūros.
Galinių skydelių jungtys
- PS/2 klaviatūros/pelės prievadas
Naudokite šį prievadą, norėdami prijungti PS/2 pelę arba klaviatūrą. - USB 3.1 Gen 1 prievadas
USB 3.1 Gen 1 prievadas palaiko USB 3.1 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Galite prijungti USB DAC prie šio prievado arba naudoti šį prievadą USB įrenginiams. - USB 3.1 Gen 1 prievadas
USB 3.1 Gen 1 prievadas palaiko USB 3.1 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams. - HDMI prievadas
![]()
HDMI prievadas atitinka HDCP standartą ir palaiko Dolby TrueHD ir DTS HD Master Audio formatus. Jis taip pat palaiko iki 192 KHz/24 bitų 8 kanalų LPCM garso išvestį. Galite naudoti šį prievadą, norėdami prijungti HDMI palaikantį monitorių. Didžiausia palaikoma skiriamoji geba yra 4096x2160@24 Hz, tačiau faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus.
![]()
Įdiegę HDMI įrenginį, įsitikinkite, kad nustatėte numatytąjį garso atkūrimo įrenginį į HDMI. (Elemento pavadinimas gali skirtis priklausomai nuo jūsų operacinės sistemos.)
Išsamesnės informacijos apie aparatinės įrangos diegimą rasite GIGABYTE svetainėje.
![]()
- USB 3.1 Gen 2 A tipo prievadas (raudonas)
USB 3.1 Gen 2 A tipo prievadas palaiko USB 3.1 Gen 2 specifikaciją ir yra suderinamas su USB 3.1 Gen 1 ir USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams. - USB Type-C ™ prievadas
Apsukamas USB prievadas palaiko USB 3.1 Gen 2 specifikaciją ir yra suderinamas su USB 3.1 Gen 1 ir USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams. - RJ-45 LAN prievadas (LAN2)
Gigabit Ethernet LAN prievadas suteikia interneto ryšį iki 1 Gbps duomenų perdavimo sparta. Toliau aprašomos LAN prievado šviesos diodų būsenos.
![]()
Ryšio/greičio šviesos diodas:
Aktyvumo šviesos diodas:Būsena Aprašymas Oranžinė 1 Gbps duomenų perdavimo sparta Žalia 100 Mbps duomenų perdavimo sparta Išjungta 10 Mbps duomenų perdavimo sparta Būsena Aprašymas Mirksi Vyksta duomenų perdavimas arba gavimas Išjungta Duomenų perdavimas arba gavimas nevyksta -
RJ-45 LAN prievadas (LAN1)
Gigabit Ethernet LAN prievadas suteikia interneto ryšį iki 1 Gbps duomenų perdavimo sparta. Toliau aprašomos LAN prievado šviesos diodų būsenos.
![]()
Ryšio/greičio šviesos diodas:Būsena Aprašymas Oranžinė 1 Gbps duomenų perdavimo sparta Žalia 100 Mbps duomenų perdavimo sparta Išjungta 10 Mbps duomenų perdavimo sparta Aktyvumo šviesos diodas:
Būsena Aprašymas Mirksi Vyksta duomenų perdavimas arba gavimas Įjungta Duomenų perdavimas arba gavimas nevyksta -
Centrinio/žemų dažnių garsiakalbio išvestis
Naudokite šį garso lizdą, norėdami prijungti centrinius/žemų dažnių garsiakalbius 5.1/7.1 kanalų garso konfigūracijoje. -
Galinių garsiakalbių išvestis
Šis lizdas gali būti naudojamas galiniams garsiakalbiams prijungti 4/5.1/7.1 kanalų garso konfigūracijoje. -
Optinis S/PDIF išvesties jungtis
Ši jungtis suteikia skaitmeninę garso išvestį į išorinę garso sistemą, kuri palaiko skaitmeninį optinį garsą. Prieš naudodami šią funkciją, įsitikinkite, kad jūsų garso sistema suteikia optinę skaitmeninio garso įvesties jungtį. -
Linijos įvestis
Linijos įvesties lizdas. Naudokite šį garso lizdą linijos įvesties įrenginiams, tokiems kaip optinis įrenginys, "walkman" ir kt. -
Linijos išvestis
Linijos išvesties lizdas. Šis lizdas palaiko garso stiprinimo funkciją. Norint geresnės garso kokybės, rekomenduojama prijungti ausines/garsiakalbį prie šio lizdo (faktinis efektas gali skirtis priklausomai nuo naudojamo įrenginio). Naudokite šį garso lizdą ausinėms arba 2 kanalų garsiakalbiui. Šis lizdas gali būti naudojamas priekiniams garsiakalbiams prijungti 4/5.1/7.1 kanalų garso konfigūracijoje. -
Mikrofono įvestis
Mikrofono įvesties lizdas.
- Norėdami įjungti arba sukonfigūruoti garso stiprinimo funkciją linijos išvesties lizdui, prašome pasiekti HD Audio Manager programą.
- Jei norite įdiegti šoninį garsiakalbį, turite iš naujo priskirti linijos įvesties arba mikrofono įvesties lizdą šoninio garsiakalbio išvesties lizdu naudojant HD Audio Manager programą.
- Daugiau informacijos apie garso programinę įrangą rasite GIGABYTE svetainėje.
- Atjungdami laidą, prijungtą prie galinio skydelio jungties, pirmiausia atjunkite laidą nuo savo įrenginio, o tada atjunkite jį nuo pagrindinės plokštės.
- Atjungdami laidą, traukite jį tiesiai iš jungties. Nesuplėšykite jo iš vienos pusės į kitą, kad išvengtumėte elektros trumpojo jungimo laido jungties viduje.
Integruoti mygtukai, jungikliai ir šviesos diodai
BIOS jungikliai ir BIOS LED indikatoriai
BIOS jungiklis (BIOS_SW) leidžia vartotojams lengvai pasirinkti kitą BIOS, skirtą paleisti arba spartinti, padedant sumažinti BIOS gedimus spartinant. DualBIOS™ (SB) jungiklis leidžia įjungti arba išjungti DualBIOS™ funkciją. LED indikatorius (MBIOS_LED/BBIOS_LED) rodo, kuri BIOS yra aktyvi.
BIOS_SW
 | 1: Pagrindinė BIOS (paleidžiama iš pagrindinės BIOS) |
 | 2: Atsarginė BIOS (paleidžiama iš atsarginės BIOS) |
SB
 | 1: Dual BIOS |
 | 2: Single BIOS |
BIOS LED indikatoriai:
MBIOS_LED (pagrindinė BIOS yra aktyvi)
BBIOS_LED (atsarginė BIOS yra aktyvi)
CPU/VGA/DRAM/BOOT (būsenos šviesos diodai)
Būsenos šviesos diodai rodo, ar CPU, vaizdo plokštė, atmintis ir operacinė sistema veikia tinkamai po sistemos įjungimo. Jei CPU/VGA/DRAM LED dega, tai reiškia, kad atitinkamas įrenginys neveikia normaliai; jei dega BOOT LED, tai reiškia, kad dar neįjungėte operacinės sistemos.
CPU: CPU būsenos LED
VGA: Vaizdo plokštės būsenos LED
DRAM: Atminties būsenos LED
BOOT: Operacinės sistemos būsenos LED
Greiti mygtukai
Šioje pagrindinėje plokštėje yra 3 greiti mygtukai: įjungimo mygtukas, atstatymo mygtukas ir CMOS valymo mygtukas. Įjungimo mygtukas ir atstatymo mygtukas leidžia vartotojams greitai įjungti/išjungti arba atstatyti kompiuterį atviro korpuso aplinkoje, kai jie nori pakeisti aparatūros komponentus arba atlikti aparatūros testavimą. Naudokite šį mygtuką, norėdami išvalyti BIOS konfigūraciją ir atstatyti CMOS reikšmes į gamyklinius numatymus, kai reikia.
PW_SW: Įjungimo mygtukas
RST_SW: Atstatymo mygtukas
CMOS_SW: CMOS valymo mygtukas
- Visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo prieš valydami CMOS reikšmes.
- PASTABA: Nenaudokite CMOS valymo mygtuko, kai sistema yra įjungta, nes sistema gali išsijungti ir gali įvykti duomenų praradimas arba žala.
- Po sistemos paleidimo iš naujo, eikite į BIOS sąranką, kad įkeltumėte gamyklinius numatymus (pasirinkite Load Optimized Defaults) arba rankiniu būdu sukonfigūruokite BIOS nustatymus (žiūrėkite skyrių "BIOS sąranka", skirtą BIOS konfigūracijoms).
OC mygtukas
OC mygtukas padeda entuziastams ir spartintojams ne tik išgauti didžiausią našumą iš savo aparatūros, bet ir mėgautis absoliučiai maloniausia OC patirtimi.
OC mygtukas: Paspauskite šį mygtuką, kad įkeltumėte labiausiai optimizuotą GIGABYTE spartinimo konfigūraciją savo aparatūrai.
Vidinės jungtys
- ATX_12V
- ATX
- CPU_FAN
- SYS_FAN1/2/3/4
- CPU_OPT
- SYS_FAN5_PUMP/SYS_FAN6_PUMP
- EC_TEMP1/EC_TEMP2
- LED_C1
- LED_C2
- SATA EXPRESS
- SATA3 0/1/2/3/4/5/6/7
- U2_32G
- M2F_32G
- F_PANEL
- F_AUDIO
- SPDIF_O
- F_USB30_1/F_USB30_2
- F_USB1/F_USB2
- TPM
- BAT
- CLR_CMOS
Prieš jungdami išorinius įrenginius, perskaitykite šias gaires:
- Pirmiausia įsitikinkite, kad jūsų įrenginiai atitinka jungtis, prie kurių norite juos prijungti.
- Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte įrenginių.
- Įdiegę įrenginį ir prieš įjungdami kompiuterį, įsitikinkite, kad įrenginio kabelis yra saugiai prijungtas prie pagrindinės plokštės jungties.
1/2) ATX_12V/ATX (2x4 12 V maitinimo jungtis ir 2x12 pagrindinė maitinimo jungtis)
Naudojant maitinimo jungtį, maitinimo šaltinis gali tiekti pakankamai stabilią galią visiems pagrindinės plokštės komponentams. Prieš prijungdami maitinimo jungtį, pirmiausia įsitikinkite, kad maitinimo šaltinis yra išjungtas ir visi įrenginiai tinkamai įdiegti. Maitinimo jungtis turi patikimą konstrukciją. Prijunkite maitinimo laidą prie maitinimo jungties teisinga kryptimi. 12 V maitinimo jungtis daugiausia tiekia energiją CPU. Jei 12 V maitinimo jungtis neprijungta, kompiuteris neįsijungs.
Norint patenkinti plėtimo reikalavimus, rekomenduojama naudoti maitinimo šaltinį, kuris gali atlaikyti didelį energijos suvartojimą (500 W ar didesnį). Jei naudojamas maitinimo šaltinis, kuris nesuteikia reikiamos galios, rezultatas gali būti nestabili arba neįkeliama sistema.
| Kontakto Nr. | Apibrėžimas | Kontakto Nr. | Apibrėžimas |
| 1 | GND (tik 2x4 kontaktų 12 V) | 5 | +12V (tik 2x4 kontaktų 12 V) |
| 2 | GND (tik 2x4 kontaktų 12 V) | 6 | +12V (tik 2x4 kontaktų 12 V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
| Kontakto Nr. | Apibrėžimas | Kontakto Nr. | Apibrėžimas |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft On/Off (švelnus įjungimas/išjungimas)) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good (maitinimas geras) | 20 | NC |
| 9 | 5VSB (stand by +5V (budėjimo režimas +5 V)) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (tik 2x12 kontaktų ATX) | 23 | +5V (tik 2x12 kontaktų ATX) |
| 12 | 3.3V (tik 2x12 kontaktų ATX) | 24 | GND (tik 2x12 kontaktų ATX) |
3/4) CPU_FAN/SYS_FAN1/2/3/4 (ventiliatoriaus jungtys)
Visos šios pagrindinės plokštės ventiliatoriaus jungtys yra 4 kontaktų. Dauguma ventiliatoriaus jungčių turi patikimą įdėjimo konstrukciją. Jungdami ventiliatoriaus laidą, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikia naudoti ventiliatorių su ventiliatoriaus greičio valdymo konstrukcija. Siekiant optimalaus šilumos išsklaidymo, rekomenduojama korpuso viduje įrengti sistemos ventiliatorių.
| Kontakto Nr. | Apibrėžimas |
| 1 | GND |
| 2 | Įtampos greičio valdymas |
| 3 | Jutiklis |
| 4 | PWM greičio valdymas |
- CPU_OPT (vandeniu aušinamo CPU ventiliatoriaus jungtis)
Ventiliatoriaus jungtis yra 4 kontaktų ir turi patikimą įdėjimo konstrukciją. Dauguma ventiliatoriaus jungčių turi patikimą įdėjimo konstrukciją. Jungdami ventiliatoriaus laidą, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikia naudoti ventiliatorių su ventiliatoriaus greičio valdymo konstrukcija.
![]()
Kontakto Nr. Apibrėžimas 1 GND 2 Įtampos greičio valdymas 3 Jutiklis 4 PWM greičio valdymas
- SYS_FAN5_PUMP/SYS_FAN6_PUMP (sistemos ventiliatoriaus/vandeniu aušinamo siurblio jungtys)
Ventiliatoriaus/siurblio jungtys yra 4 kontaktų. Dauguma ventiliatoriaus jungčių turi patikimą įdėjimo konstrukciją. Jungdami ventiliatoriaus laidą, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikia naudoti ventiliatorių su ventiliatoriaus greičio valdymo konstrukcija. Siekiant optimalaus šilumos išsklaidymo, rekomenduojama korpuso viduje įrengti sistemos ventiliatorių. Jungtys taip pat suteikia greičio valdymą vandeniu aušinamam siurbliui, daugiau informacijos rasite skyriuje "BIOS sąranka", "M.I.T.".
![]()
Kontakto Nr. Apibrėžimas 1 GND 2 Įtampos greičio valdymas 3 Jutiklis 4 PWM greičio valdymas
- Būtinai prijunkite ventiliatoriaus laidus prie ventiliatoriaus jungčių, kad CPU ir sistema neperkaistų. Perkaitimas gali pažeisti CPU arba sistema gali pakibti.
- Šios ventiliatoriaus jungtys nėra konfigūracijos trumpiklių blokai. Nedėkite trumpiklio dangtelio ant jungčių.
- EC_TEMP1/EC_TEMP2 (temperatūros jutiklio jungtys)
Prijunkite termistoriaus laidus prie jungčių, kad aptiktumėte temperatūrą.
![]()
Kontakto Nr. Apibrėžimas 1 JUTIKLIO ĮVESTIS 2 GND
- LED_C1 (CPU aušintuvo LED juostos/RGB LED juostos ilgintuvo laido jungtis)
Jungtis gali būti naudojama CPU aušintuvo LED juostai arba standartinei 5050 RGB LED juostai (12V/G/R/B) prijungti, kurios didžiausia galia yra 2 A (12 V), o didžiausias ilgis – 2 m.
![]()
Kontakto Nr. Apibrėžimas 1 12V 2 G 3 R 4 B CPU aušintuvo LED juostos prijungimas:
Prijunkite CPU aušintuvo LED juostos jungtį (pažymėtą rodykle) prie šios antraštės 1 kontaktinio lizdo (12 V).
Standartinės LED juostos prijungimas: prijunkite vieną RGB LED juostos ilginamojo laido galą prie antraštės, o kitą galą prie RGB LED juostos. Juodas ilginamojo laido laidas (pažymėtas trikampiu ant kištuko) turi būti prijungtas prie šios antraštės 1 kontaktinio lizdo (12 V). 12 V kontaktinis lizdas (pažymėtas rodykle) kitame ilginamojo laido gale turi būti sulygiuotas su LED juostos 12 V. Būkite atsargūs jungdami LED juostą; neteisingai prijungus LED juosta gali būti sugadinta.
![CPU aušintuvo LED juostos prijungimas]()
- LED_C2 (RGB (RGBW) LED juostos ilginamojo laido antraštė)
Antraštę galima naudoti norint prijungti standartinę 5050 RGB (RGBW) LED juostą (12 V / G / R / B / W), kurios didžiausia galia yra 2 A (12 V), o didžiausias ilgis – 2 m.
Prijunkite vieną RGB (RGBW) LED juostos ilginamojo laido galą prie antraštės, o kitą galą prie RGB (RGBW) LED juostos. Juodas ilginamojo laido laidas (pažymėtas trikampiu ant kištuko) turi būti prijungtas prie šios antraštės 1 kontaktinio lizdo (12 V). 12 V kontaktinis lizdas (pažymėtas rodykle) kitame ilginamojo laido gale turi būti sulygiuotas su LED juostos 12 V. Būkite atsargūs jungdami LED juostą; neteisingai prijungus LED juosta gali būti sugadinta.
![LED_C2]()
Kontaktinio lizdo Nr. Apibrėžtis 1 12V 2 G 3 R 4 B 5 W ![atsargiai]()
Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte įrenginių.
![įspėjimas]()
Informacijos apie tai, kaip įjungti / išjungti RGB (RGBW) LED juostos šviesas, ieškokite skyriaus „BIOS sąranka“ instrukcijose.
- SATA EXPRESS (SATA Express jungtys)
Kiekviena SATA Express jungtis palaiko vieną SATA Express įrenginį.
![SATA EXPRESS]()
- SATA3 0/1/2/3/4/5/6/7 (SATA 6 Gb/s jungtys)
SATA jungtys atitinka SATA 6 Gb/s standartą ir yra suderinamos su SATA 3 Gb/s ir SATA 1,5 Gb/s standartais. Kiekviena SATA jungtis palaiko vieną SATA įrenginį. AMD mikroschemų rinkinys palaiko RAID 0, RAID 1 ir RAID 10. Instrukcijų, kaip konfigūruoti RAID masyvą, ieškokite skyriuje „RAID rinkinio konfigūravimas“.
![SATA3 0/1/2/3/4/5/6/7]()
Kontaktinio lizdo Nr. Apibrėžtis 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND
- U2_32G (U.2 jungtis)
U.2 jungtis palaiko vieną U.2 įrenginį.
![U2_32G]()
- M2F_32G (M.2 lizdo 3 jungtis)
M.2 jungtis palaiko M.2 SATA SSD ir M.2 PCIe SSD ir palaiko SATA RAID konfigūraciją per AMD mikroschemų rinkinį. Atminkite, kad M.2 PCIe SSD negalima naudoti norint sukurti RAID masyvą. Instrukcijų, kaip konfigūruoti RAID masyvą, ieškokite skyriuje „RAID rinkinio konfigūravimas“.
![M2F_32G]()
- Atsuktuvu atsukite varžtą ir veržlę nuo pagrindinės plokštės. Raskite tinkamą tvirtinimo angą įdiegtinam M.2 SSD ir pirmiausia įsukite veržlę.
- Įstumkite M.2 SSD į jungtį kampu.
- Paspauskite M.2 SSD žemyn ir pritvirtinkite varžtu.
![įspėjimas]()
Pasirinkite tinkamą angą įdiegtinam M.2 SSD ir vėl priveržkite varžtą bei veržlę.
M2F_32G ir SATA jungčių įdiegimo pranešimai:
Dėl riboto mikroschemų rinkinio pateikiamų juostų skaičiaus, SATA jungčių prieinamumą gali paveikti į M2F_32G jungtį įdiegtų įrenginių tipas. M2F_32G jungtis dalijasi pralaidumu su SATA3 3 jungtimi. Išsamesnės informacijos ieškokite tolesnėje lentelėje.
| M.2 SSD / jungties tipas | SATA3 0 | SATA3 1 | SATA3 2 | SATA3 3 | SATA3 4 | SATA3 5 | SATA3 6 | SATA3 7 |
| M.2 SATA SSD |  | | |  | | | | |
| M.2 PCIe x4 SSD* | | | | | | | | |
| M.2 PCIe x2 SSD | | | | | | | | |
| Neįdiegtas M.2 SSD | | | | | | | | |
: Galima,
: Neprieinama
* Tik AMD Ryzen ™ procesoriui.
- F_PANEL (priekinio skydelio antraštė)
Prijunkite maitinimo jungiklį, atstatymo jungiklį, garsiakalbį, šasi įsibrovimo jungiklį / jutiklį ir sistemos būsenos indikatorių ant šasi prie šios antraštės pagal toliau pateiktas kontaktinių lizdų užduotis. Prieš prijungdami laidus, atkreipkite dėmesį į teigiamus ir neigiamus kontaktinius lizdus.
![F_PANEL]()
- PLED / PWR_LED (maitinimo LED, geltonas / violetinis):
Sistemos būsena LED S0 Įjungtas S3 / S4 / S5 Išjungtas Jungiasi prie maitinimo būsenos indikatoriaus, esančio korpuso priekiniame skydelyje. Šviesos diodas dega, kai sistema veikia. Šviesos diodas nedega, kai sistema yra S3/S4 miego būsenoje arba išjungta (S5).
- PW (maitinimo jungiklis, raudonas): Jungiasi prie maitinimo jungiklio, esančio korpuso priekiniame skydelyje. Galite konfigūruoti, kaip išjungti sistemą naudojant maitinimo jungiklį (daugiau informacijos rasite skyriuje "BIOS sąranka", "Maitinimas").
- SPEAK (garsiakalbis, oranžinis): Jungiasi prie garsiakalbio, esančio korpuso priekiniame skydelyje. Sistema praneša apie sistemos paleisties būseną pyptelėjimo kodu. Vienas trumpas pyptelėjimas bus girdimas, jei sistemos paleisties metu nebus aptikta jokių problemų.
- HD (kietojo disko aktyvumo šviesos diodas, mėlynas): Jungiasi prie kietojo disko aktyvumo šviesos diodo, esančio korpuso priekiniame skydelyje. Šviesos diodas dega, kai kietasis diskas skaito arba rašo duomenis.
- RES (atstatymo jungiklis, žalias): Jungiasi prie atstatymo jungiklio, esančio korpuso priekiniame skydelyje. Paspauskite atstatymo jungiklį, kad iš naujo paleistumėte kompiuterį, jei kompiuteris užstringa ir nepavyksta atlikti įprasto paleidimo iš naujo.
- CI (korpuso įsibrovimo antraštė, pilka): Jungiasi prie korpuso įsibrovimo jungiklio/sensoriaus ant korpuso, kuris gali aptikti, ar korpuso dangtis buvo nuimtas. Šiai funkcijai reikalingas korpusas su korpuso įsibrovimo jungikliu/sensoriumi.
- NC (oranžinis): nėra prijungtas.
![priekinis skydelis]()
Priekinio skydelio dizainas gali skirtis priklausomai nuo korpuso. Priekinio skydelio modulį daugiausia sudaro maitinimo jungiklis, atstatymo jungiklis, maitinimo šviesos diodas, kietojo disko aktyvumo šviesos diodas, garsiakalbis ir kt. Jungdami korpuso priekinio skydelio modulį prie šios antraštės, įsitikinkite, kad laidų priskyrimai ir kaiščių priskyrimai atitinka.
- F_AUDIO (priekinio skydelio garso antraštė)
Priekinio skydelio garso antraštė palaiko Intel High Definition audio (HD) ir AC'97 audio. Galite prijungti savo korpuso priekinio skydelio garso modulį prie šios antraštės. Įsitikinkite, kad modulio jungties laidų priskyrimai atitinka pagrindinės plokštės antraštės kaiščių priskyrimus. Netinkamas modulio jungties ir pagrindinės plokštės antraštės sujungimas privers įrenginį neveikti arba net sugadins jį.
![]()
HD priekinio skydelio garsui:
AC'97 priekinio skydelio garsui:Kaiščio Nr. Apibrėžimas 1 MIC2_L 2 GND 3 MIC2_R 4 NC 5 LINE2_R 6 Sense 7 FAUDIO_JD 8 Nėra kaiščio 9 LINE2_L 10 Sense Kaiščio Nr. Apibrėžimas 1 MIC 2 GND 3 MIC maitinimas 4 NC 5 Line Out (R) 6 NC 7 NC 8 Nėra kaiščio 9 Line Out (L) 10 NC
![]()
- Priekinio skydelio garso antraštė pagal numatytuosius nustatymus palaiko HD audio.
- Garso signalai bus vienu metu perduodami tiek priekinio, tiek galinio skydelio garso jungtimis.
- Kai kurie korpusai pateikia priekinio skydelio garso modulį, kuris turi atskiras jungtis ant kiekvieno laido vietoj vienos kištuko. Norėdami gauti informacijos apie priekinio skydelio garso modulio, kuris turi skirtingus laidų priskyrimus, prijungimą, susisiekite su korpuso gamintoju.
- PLED / PWR_LED (maitinimo LED, geltonas / violetinis):
- SPDIF_O (S/PDIF išvesties antraštė)
Ši antraštė palaiko skaitmeninę S/PDIF išvestį ir jungia S/PDIF skaitmeninį garso kabelį (pateikiamas su išplėtimo kortelėmis), skirtą skaitmeniniam garso išvedimui iš pagrindinės plokštės į tam tikras išplėtimo korteles, tokias kaip grafikos kortelės ir garso kortelės. Pavyzdžiui, kai kurioms grafikos kortelėms gali reikėti naudoti S/PDIF skaitmeninį garso kabelį, skirtą skaitmeniniam garso išvedimui iš pagrindinės plokštės į grafikos kortelę, jei norite prijungti HDMI ekraną prie grafikos kortelės ir tuo pačiu metu turėti skaitmeninį garso išvedimą iš HDMI ekrano. Norėdami gauti informacijos apie S/PDIF skaitmeninio garso kabelio prijungimą, atidžiai perskaitykite išplėtimo kortelės vadovą.
![]()
Kaiščio Nr. Apibrėžimas 1 SPDIFO 2 GND
- F_USB30_1/F_USB30_2 (USB 3.1 Gen 1 antraštės)
Antraštės atitinka USB 3.1 Gen 1 ir USB 2.0 specifikacijas ir gali suteikti du USB prievadus. Norėdami įsigyti pasirenkamą 3,5 colio priekinį skydelį, kuris suteikia du USB 3.1 Gen 1 prievadus, susisiekite su vietiniu pardavėju.
![]()
Kaiščio Nr. Apibrėžimas Kaiščio Nr. Apibrėžimas 1 VBUS 11 D2+ 2 SSRX1- 12 D2- 3 SSRX1+ 13 B S S GND 4 GND 14 SSTX2+ 5 SSTX1- 15 SSTX2- 6 SSTX1+ 16 GND 7 GND 17 SSRX2+ 8 D1- 18 SSRX2- 9 D1+ 19 VBUS 10 NC 20 S Nėra kaiščio
- F_USB1/F_USB2 (USB 2.0/1.1 antraštės)
Antraštės atitinka USB 2.0/1.1 specifikacijas. Kiekviena USB antraštė gali suteikti du USB prievadus per pasirenkamą USB laikiklį. Norėdami įsigyti pasirenkamą USB laikiklį, susisiekite su vietiniu pardavėju.
![]()
Kaiščio Nr. Apibrėžimas Kaiščio Nr. Apibrėžimas 1 Maitinimas (5V) 6 USB DY+ 2 Maitinimas (5V) 7 GND 3 USB DX- 8 GND 4 USB DY- 9 Nėra kaiščio 5 USB DX+ 10 NC ![atsargiai]()
- Nejunkite IEEE 1394 laikiklio (2x5 kontaktų) kabelio į USB 2.0/1.1 jungtį.
- Prieš įdėdami USB laikiklį, būtinai išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte USB laikiklio.
- TPM (Trusted Platform Module Header) (Patikimo platformos modulio jungtis)
Prie šios jungties galite prijungti TPM (Trusted Platform Module) (patikimą platformos modulį).
![]()
Kontaktas Nr. Apibrėžimas Kontaktas Nr. Apibrėžimas 1 LCLK 11 LAD0 2 GND 12 GND 3 LFRAME 13 NC 4 No Pin (Nėra kontakto) 14 NC 5 LRESET 15 SB3V 6 NC 16 SERIRQ 7 LAD3 17 GND 8 LAD2 18 NC 9 VCC3 19 NC 10 LAD1 20 NC
- BAT (Battery) (Baterija)
Baterija tiekia maitinimą, kad CMOS išsaugotų reikšmes (pvz., BIOS konfigūracijas, datą ir laiką), kai kompiuteris išjungtas. Pakeiskite bateriją, kai baterijos įtampa nukrinta iki žemo lygio, nes kitaip CMOS reikšmės gali būti netikslios arba gali būti prarastos.
Galite išvalyti CMOS reikšmes išimdami bateriją:
![]()
- Išjunkite kompiuterį ir atjunkite maitinimo laidą.
- Švelniai išimkite bateriją iš baterijos laikiklio ir palaukite vieną minutę. (Arba naudokite metalinį daiktą, pvz., atsuktuvą, kad prisiliestumėte prie teigiamo ir neigiamo baterijos laikiklio poliaus ir trumpai sujunkite juos 5 sekundėms.)
- Įdėkite bateriją atgal.
- Įjunkite maitinimo laidą ir iš naujo paleiskite kompiuterį. S F
- Prieš keisdami bateriją, visada išjunkite kompiuterį ir atjunkite maitinimo laidą.
- Pakeiskite bateriją lygiaverte. Sprogimo pavojus, jei baterija pakeičiama netinkamu modeliu.
- Susisiekite su pirkimo vieta arba vietiniu pardavėju, jei negalite patys pakeisti baterijos arba nesate tikri dėl baterijos modelio.
- Įdėdami bateriją, atkreipkite dėmesį į teigiamos (+) ir neigiamos (-) pusės orientaciją B_ _ (teigiama pusė turi būti nukreipta į viršų).
- Naudotos baterijos turi būti tvarkomos pagal vietinius aplinkosaugos reglamentus.
- CLR_CMOS (Clear CMOS Jumper) (CMOS valymo džemperis)
Naudokite šį džemperį, kad išvalytumėte BIOS konfigūraciją ir atkurtumėte gamyklines CMOS reikšmes. Norėdami išvalyti CMOS reikšmes, naudokite metalinį daiktą, pvz., atsuktuvą, kad kelias sekundes prisiliestumėte prie dviejų kontaktų.![]()
Open (Atidaryti): Normal (Normalu) ![]()
Short (Trumpai): Clear CMOS Values (Išvalyti CMOS reikšmes) ![atsargiai]()
- Prieš valydami CMOS reikšmes, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo.
- Paleidus sistemą iš naujo, eikite į BIOS sąranką, kad įkeltumėte gamyklinius numatytuosius nustatymus (pasirinkite Load Optimized Defaults (Įkelti optimizuotus numatytuosius nustatymus)) arba rankiniu būdu sukonfigūruokite BIOS nustatymus (žr. skyrių "BIOS Setup (BIOS sąranka)", skirtą BIOS konfigūracijoms).
BIOS sąranka
BIOS (pagrindinė įvesties ir išvesties sistema) įrašo sistemos aparatūros parametrus CMOS atmintyje pagrindinėje plokštėje. Pagrindinės jos funkcijos apima įjungimo savitikros (POST) atlikimą sistemos paleidimo metu, sistemos parametrų išsaugojimą ir operacinės sistemos įkėlimą ir t. t. BIOS apima BIOS sąrankos programą, kuri leidžia vartotojui modifikuoti pagrindinius sistemos konfigūracijos nustatymus arba įjungti tam tikras sistemos funkcijas. Išjungus maitinimą, baterija pagrindinėje plokštėje tiekia reikiamą energiją CMOS, kad konfigūracijos reikšmės išliktų CMOS atmintyje. Norėdami pasiekti BIOS sąrankos programą, paspauskite klavišą <Delete> POST metu, kai įjungiamas maitinimas. Norėdami atnaujinti BIOS, naudokite GIGABYTE Q-Flash arba @BIOS įrankį.
- Q-Flash leidžia vartotojui greitai ir lengvai atnaujinti arba kurti atsarginę BIOS kopiją neįjungiant operacinės sistemos.
- @BIOS yra Windows pagrindu veikianti programa, kuri ieško ir atsisiunčia naujausią BIOS versiją iš interneto ir atnaujina BIOS.
- Kadangi BIOS atnaujinimas yra potencialiai rizikingas, jei neturite problemų naudojant dabartinę BIOS versiją, rekomenduojama neatnaujinti BIOS. Atnaujindami BIOS, darykite tai atsargiai. Netinkamas BIOS atnaujinimas gali sukelti sistemos veikimo sutrikimus.
- Rekomenduojama nekeisti numatytųjų nustatymų (nebent jums to reikia), kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. Netinkamas nustatymų keitimas gali sukelti sistemos įkrovos gedimą. Jei taip atsitiks, pabandykite išvalyti CMOS reikšmes ir atkurti numatytąsias plokštės reikšmes. (Kaip išvalyti CMOS reikšmes, žiūrėkite šio skyriaus skirsnyje "Įkelti optimizuotas numatytąsias reikšmes" arba baterijos/CMOS valymo jungiklio įvadus skyriuje "Aparatūros diegimas".)
Paleidimo ekranas
Paleidžiant kompiuterį pasirodys toks paleidimo logotipo ekranas.
(BIOS versijos pavyzdys: D5)
Yra du skirtingi BIOS režimai, kaip nurodyta toliau, ir galite naudoti klavišą <F2>, kad perjungtumėte režimus. Klasikinis sąrankos režimas pateikia išsamius BIOS nustatymus. Galite paspausti rodyklių klavišus klaviatūroje, kad judėtumėte tarp elementų, ir paspausti <Enter>, kad priimtumėte arba įeitumėte į submeniu. Arba galite naudoti pelę norimam elementui pasirinkti. Lengvasis režimas leidžia vartotojams greitai peržiūrėti dabartinę sistemos informaciją arba atlikti optimalaus našumo koregavimus. Lengvajame režime galite naudoti pelę, kad pereitumėte per konfigūracijos elementus.
- Kai sistema nėra stabili kaip įprasta, pasirinkite elementą Load Optimized Defaults (Įkelti optimizuotas numatytąsias reikšmes), kad nustatytumėte numatytąsias sistemos reikšmes.
- Šiame skyriuje aprašyti BIOS sąrankos meniu yra skirti tik informacijai ir gali skirtis priklausomai nuo BIOS versijos.
M.I.T.
Ar sistema stabiliai veiks su jūsų nustatytais spartinimo / viršįtampių nustatymais, priklauso nuo bendros sistemos konfigūracijos. Neteisingai atliktas spartinimas / viršįtampis gali sugadinti procesorių, mikroschemų rinkinį arba atmintį ir sumažinti šių komponentų naudojimo trukmę. Šis puslapis skirtas tik patyrusiems naudotojams ir rekomenduojame nekeisti numatytųjų nustatymų, kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. (Netinkamai pakeitus nustatymus, sistema gali neįsijungti. Jei taip atsitiks, išvalykite CMOS reikšmes ir atkurkite numatytąsias plokštės reikšmes.)
- Išplėstiniai dažnio nustatymai
![]()
Pagrindinio takto vertė
Rodo esamą pagrindinio takto dažnį.
![]()
Procesoriaus takto santykis
Leidžia pakeisti įdiegto procesoriaus takto santykį. Reguliavimo diapazonas priklauso nuo įdiegto procesoriaus.
![]()
Procesoriaus dažnis
Rodo esamą procesoriaus dažnį. - Išplėstiniai procesoriaus branduolio nustatymai
![]()
Procesoriaus takto santykis, procesoriaus dažnis
Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais meniu Išplėstiniai dažnio nustatymai.
![]()
Branduolio našumo padidinimo santykis (Pastaba)
Leidžia pakeisti CPB santykį. Reguliavimo diapazonas priklauso nuo įdiegto procesoriaus. (Numatytasis: automatinis)
![]()
Branduolio našumo padidinimas (Pastaba)
Leidžia nustatyti, ar įjungti branduolio našumo padidinimo (CPB) technologiją, procesoriaus našumo didinimo technologiją. (Numatytasis: automatinis)
![]()
Turbo našumo padidinimo santykis (Pastaba)
Leidžia nustatyti, ar pagerinti procesoriaus našumą. (Numatytasis: išjungtas)
![]()
AMD Cool&Quiet funkcija ![]()
ĮjungtaLeidžia AMD Cool'n'Quiet tvarkyklei dinamiškai reguliuoti procesoriaus taktą ir VID, kad sumažintų šilumos išsiskyrimą iš kompiuterio ir jo energijos suvartojimą. (Numatytasis) ![]()
IšjungtaIšjungia šią funkciją. ![]()
SVM režimas
Virtualizavimas, patobulintas virtualizavimo technologija, leis platformai paleisti kelias operacines sistemas ir programas nepriklausomuose skirsniuose. Naudojant virtualizavimą, viena kompiuterinė sistema gali veikti kaip kelios virtualios sistemos. (Numatytasis: įjungtas)
![]()
C6 režimas (1 pastaba)
Leidžia nustatyti, ar procesorius gali įjungti C6 režimą sistemos sustabdymo būsenoje. Kai įjungtas, procesoriaus branduolio dažnis bus sumažintas sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. C6 būsena yra labiau patobulinta energijos taupymo būsena nei C1. (Numatytasis: įjungtas)
![]()
Visuotinis C būsenos valdymas (1 pastaba)
Leidžia nustatyti, ar procesorius gali įjungti C būsenas. Kai įjungtas, procesoriaus branduolio dažnis bus sumažintas sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. (Numatytasis: įjungtas)
![]()
SMT režimas (1 pastaba)
Leidžia įjungti arba išjungti procesoriaus vienalaikio daugiagijų technologiją. Ši funkcija veikia tik operacinėms sistemoms, kurios palaiko daugiaprocesorių režimą. Automatinis leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)
![]()
Branduolių skaičiaus sumažinimo valdymas (1 pastaba)
Leidžia pasirinkti procesoriaus branduolių, kuriuos norite įjungti, skaičių (procesoriaus branduolių skaičius gali skirtis priklausomai nuo procesoriaus). Automatinis leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)
![]()
„Extreme Memory Profile“ (X.M.P.) (2 pastaba)
Leidžia BIOS nuskaityti SPD duomenis XMP atminties modulyje (-iuose), kad pagerintų atminties našumą, kai įjungtas.![]()
IšjungtaIšjungia šią funkciją. (Numatytasis) ![]()
1 profilisNaudoja 1 profilio nustatymus. ![]()
2 profilis (2 pastaba)Naudoja 2 profilio nustatymus. ![]()
Sistemos atminties daugiklis
Leidžia nustatyti sistemos atminties daugiklį. Automatinis nustato atminties daugiklį pagal atminties SPD duomenis. (Numatytasis: automatinis)
![]()
Atminties dažnis (MHz)
Pirmoji atminties dažnio vertė yra normalus naudojamos atminties veikimo dažnis; antrasis yra atminties dažnis, kuris automatiškai reguliuojamas pagal sistemos atminties daugiklio nustatymus. -
Išplėstiniai atminties nustatymai
![]()
„Extreme Memory Profile“ (X.M.P.) (2 pastaba) , sistemos atminties daugiklis, atminties dažnis (Mhz)
Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais meniu Išplėstiniai dažnio nustatymai.
![]()
Atminties laiko režimas
Rankinis ir Išplėstinis rankinis leidžia konfigūruoti kanalų susiejimą, rangų susiejimą ir atminties laiko nustatymus. Parinktys: automatinis (numatytasis), rankinis, išplėstinis rankinis.
![]()
Profilio DDR įtampa
Kai naudojate ne XMP atminties modulį arba „Extreme Memory Profile“ (X.M.P.) nustatytas kaip Išjungtas, vertė rodoma pagal jūsų atminties specifikaciją. Kai „Extreme Memory Profile“ (X.M.P.) nustatytas kaip 1 arba 2 profilis, vertė rodoma pagal XMP atminties SPD duomenis.
![]()
Kanalų susiejimas
Įjungia arba išjungia atminties kanalų susiejimą. Įjungus, sistema gali vienu metu pasiekti skirtingus atminties kanalus, kad padidintų atminties našumą ir stabilumą. (Numatytasis: automatinis)
![]()
Rangų susiejimas
Įjungia arba išjungia atminties rangų susiejimą. Įjungus, sistema gali vienu metu pasiekti skirtingus atminties rangus, kad padidintų atminties našumą ir stabilumą. (Numatytasis: automatinis) -
Kanalų A / B atminties antriniai laikai
Šis antrinis meniu pateikia atminties laiko nustatymus kiekvienam atminties kanalui. Atitinkami laiko nustatymų ekranai yra konfigūruojami tik tada, kai atminties laiko režimas nustatytas kaip Rankinis arba Išplėstinis rankinis. Pastaba: jūsų sistema gali tapti nestabili arba nepavykti įsijungti, kai atliksite atminties laiko pakeitimus. Jei taip atsitiks, atkurkite numatytąsias plokštės reikšmes įkeldami optimizuotus numatytuosius nustatymus arba išvalydami CMOS reikšmes. -
Išplėstiniai įtampos nustatymai
Šis antrinis meniu leidžia nustatyti procesoriaus, mikroschemų rinkinio ir atminties įtampas. -
Kompiuterio būklės būsena
![]()
Atkurti korpuso atidarymo būseną![]()
IšjungtaIšlaiko arba išvalo ankstesnės korpuso įsibrovimo būsenos įrašą. (Numatytasis) ![]()
ĮjungtaIšvalo ankstesnės korpuso įsibrovimo būsenos įrašą ir korpuso atidarymo laukas kitą kartą paleidus rodys „Ne“. ![]()
Korpusas atidarytas
Rodo pagrindinei plokštei CI antraštei prijungto korpuso įsibrovimo aptikimo įrenginio aptikimo būseną. Jei sistemos korpuso dangtelis nuimtas, šiame lauke bus rodoma „Taip“, kitu atveju bus rodoma „Ne“. Norėdami išvalyti korpuso įsibrovimo būsenos įrašą, nustatykite „Atkurti korpuso atidarymo būseną“ į „Įjungta“, išsaugokite nustatymus CMOS ir iš naujo paleiskite sistemą.
![]()
CPU Vcore / CPU VDDP / CPU VDD18 / DDRVtt A / B / DRAM kanalo A / B įtampa / DDRVpp A / B / +3,3 V / +5 V / CHIPSET šerdis / +12 V / VCORE SOC
Rodo esamas sistemos įtampas. -
Įvairūs nustatymai
![]()
PCIe lizdo konfigūracija
Leidžia nustatyti PCI Express lizdų veikimo režimą į 1, 2 arba 3 kartos. Faktinis veikimo režimas priklauso nuo kiekvieno lizdo aparatinės įrangos specifikacijos. Automatinis leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)
![]()
3DMark01 patobulinimas
Leidžia nustatyti, ar pagerinti kai kurių senesnių etalonų našumą. (Numatytasis: išjungtas) -
„Smart Fan 5“ nustatymai
![]()
Monitorius
Leidžia pasirinkti tikslą, kurį norite stebėti, ir atlikti tolesnius koregavimus. (Numatytasis: procesoriaus ventiliatorius)
![]()
Ventiliatoriaus greičio valdymas
Leidžia nustatyti, ar įjungti ventiliatoriaus greičio valdymo funkciją ir reguliuoti ventiliatoriaus greitį.![]()
NormalusLeidžia ventiliatoriui suktis skirtingais greičiais, atsižvelgiant į temperatūrą. Ventiliatoriaus greitį galite reguliuoti naudodami „System Information Viewer“ pagal savo sistemos reikalavimus. (Numatytasis) ![]()
TylusLeidžia ventiliatoriui suktis mažu greičiu. ![]()
RankinisLeidžia valdyti ventiliatoriaus greitį kreivės grafike. ![]()
Didžiausias greitisLeidžia ventiliatoriui suktis didžiausiu greičiu.
Ventiliatoriaus valdymo naudojimo temperatūros įvestis
Leidžia pasirinkti atskaitos temperatūrą ventiliatoriaus greičio valdymui.
Temperatūros intervalas
Leidžia pasirinkti temperatūros intervalą ventiliatoriaus greičio keitimui.
Ventiliatoriaus / siurblio valdymo režimas
| Automatinis | Leidžia BIOS automatiškai aptikti įdiegto ventiliatoriaus / siurblio tipą ir nustato optimalų valdymo režimą. (Numatytasis) |
| Įtampa | Įtampos režimas rekomenduojamas 3 kontaktų ventiliatoriui / siurbliui. |
| PWM | PWM režimas rekomenduojamas 4 kontaktų ventiliatoriui / siurbliui. |
Temperatūra
Rodo esamą pasirinktos srities temperatūrą.
Ventiliatoriaus greitis
Rodo esamą ventiliatoriaus / siurblio greitį.
Temperatūros įspėjimo valdymas
Nustato temperatūros įspėjimo slenkstį. Kai temperatūra viršija slenkstį, BIOS skleis įspėjamąjį garsą. Parinktys: išjungtas (numatytasis), 60º C / 140º F, 70º C / 158º F, 80º C / 176º F, 90º C / 194º F.
Ventiliatoriaus / siurblio gedimo įspėjimas
Leidžia sistemai skleisti įspėjamąjį garsą, jei ventiliatorius / siurblys nėra prijungtas arba sugenda. Patikrinkite ventiliatoriaus / siurblio būklę arba ventiliatoriaus / siurblio jungtį, kai tai atsitinka. (Numatytasis: išjungtas)
(Pastaba) Šis elementas pateikiamas tik tada, kai įdiegiate procesorių, kuris palaiko šią funkciją.
(1 pastaba) Šis elementas pateikiamas tik tada, kai įdiegiate procesorių, kuris palaiko šią funkciją.
(2 pastaba) Šis elementas pateikiamas tik tada, kai įdiegiate procesorių ir atminties modulį, kurie palaiko šią funkciją.
Sistema
Šiame skyriuje pateikiama informacija apie jūsų pagrindinės plokštės modelį ir BIOS versiją. Taip pat galite pasirinkti numatytąją BIOS naudojamą kalbą ir rankiniu būdu nustatyti sistemos laiką.
Sistemos kalba
Pasirenka numatytąją BIOS naudojamą kalbą.
Sistemos data
Nustato sistemos datą. Datos formatas yra savaitė (tik skaitymui), mėnuo, diena ir metai. Naudokite <Enter>, kad perjungtumėte Mėnesio, Dienos ir Metų laukus, ir naudokite <Page Up> arba <Page Down> klavišą, kad nustatytumėte norimą reikšmę.
Sistemos laikas
Nustato sistemos laiką. Laiko formatas yra valanda, minutė ir sekundė. Pavyzdžiui, 1 p.m. yra 13:00:00. Naudokite <Enter>, kad perjungtumėte Valandos, Minutės ir Sekundės laukus, ir naudokite <Page Up> arba <Page Down> klavišą, kad nustatytumėte norimą reikšmę.
Prieigos lygis
Rodo dabartinį prieigos lygį, priklausomai nuo naudojamo slaptažodžio apsaugos tipo. (Jei slaptažodis nenustatytas, numatytasis bus rodomas kaip Administratorius.) Administratoriaus lygis leidžia atlikti pakeitimus visiems BIOS nustatymams; Vartotojo lygis leidžia atlikti pakeitimus tik tam tikriems BIOS nustatymams, bet ne visiems.
BIOS
Boot Option Priorities
Nurodo bendrą įkrovos tvarką iš galimų įrenginių. Keičiamosios atminties įrenginiai, palaikantys GPT formatą, įkrovos įrenginių sąraše bus pažymėti priešdėliu "UEFI:". Norėdami įkelti iš operacinės sistemos, palaikančios GPT skaidymą, pasirinkite įrenginį su priešdėliu "UEFI:". Arba, jei norite įdiegti operacinę sistemą, palaikančią GPT skaidymą, pvz., Windows 7 64 bitų, pasirinkite optinį įrenginį, kuriame yra Windows 7 64 bitų diegimo diskas ir kuris yra pažymėtas priešdėliu "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Nurodo konkretaus įrenginio tipo, pvz., standžiųjų diskų, optinių diskų, lanksčiųjų diskų ir įrenginių, palaikančių įkrovą iš LAN funkcijos ir kt., įkrovos tvarką. Paspauskite <Enter> ant šio elemento, kad įeitumėte į submeniu, kuriame pateikiami to paties tipo prijungti įrenginiai. Šis elementas pateikiamas tik tuo atveju, jei įdiegtas bent vienas šio tipo įrenginys.
Bootup NumLock State
Įjungia arba išjungia Numlock funkciją skaitmeninėje klaviatūros dalyje po POST (angl. Power-On Self-Test). (Numatytasis: Įjungta)
Security Option
Nurodo, ar slaptažodis reikalingas kiekvieną kartą paleidžiant sistemą, ar tik įeinant į BIOS sąranką. Sukonfigūravę šį elementą, nustatykite slaptažodžius po elementu Administratoriaus slaptažodis / Vartotojo slaptažodis.
| Setup | Slaptažodis reikalingas tik norint įeiti į BIOS sąrankos programą. |
| System | Slaptažodis reikalingas norint paleisti sistemą ir įeiti į BIOS sąrankos programą. (Numatytasis) |
Full Screen LOGO Show
Leidžia nustatyti, ar paleidžiant sistemą rodyti GIGABYTE logotipą. Išjungus, GIGABYTE logotipas praleidžiamas, kai sistema paleidžiama. (Numatytasis: Įjungta)
Fast Boot
Įjungia arba išjungia greitą įkrovą, kad sutrumpėtų OS įkrovos procesas. Ultra Fast suteikia greičiausią įkrovos greitį. (Numatytasis: Išjungta)
SATA Support
| All Sata Devices | Visi SATA įrenginiai veikia operacinėje sistemoje ir POST metu. |
| Last Boot HDD Only | Išskyrus ankstesnį įkrovos diską, visi SATA įrenginiai išjungiami prieš baigiant OS įkrovos procesą. (Numatytasis) |
Šis elementas konfigūruojamas tik tada, kai Fast Boot nustatytas į Enabled arba Ultra Fast.
VGA Support
Leidžia pasirinkti, kokio tipo operacinę sistemą įkelti.
| Auto | Įjungia tik senąją option ROM. |
| EFI Driver | Įjungia EFI option ROM. (Numatytasis) |
Šis elementas konfigūruojamas tik tada, kai Fast Boot nustatytas į Enabled arba Ultra Fast.
USB Support
| Disabled | Visi USB įrenginiai išjungiami prieš baigiant OS įkrovos procesą. |
| Full Initial | Visi USB įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis) |
| Partial Initial | Dalis USB įrenginių išjungiami prieš baigiant OS įkrovos procesą. |
Šis elementas konfigūruojamas tik tada, kai Fast Boot nustatytas į Enabled. Ši funkcija išjungta, kai Fast Boot nustatytas į Ultra Fast.
PS2 Devices Support
| Disabled | Visi PS/2 įrenginiai išjungiami prieš baigiant OS įkrovos procesą. |
| Enabled | Visi PS/2 įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis) |
Šis elementas konfigūruojamas tik tada, kai Fast Boot nustatytas į Enabled. Ši funkcija išjungta, kai Fast Boot nustatytas į Ultra Fast.
NetWork Stack Driver Support
| Disabled | Išjungia įkrovą iš tinklo. (Numatytasis) |
| Enabled | Įjungia įkrovą iš tinklo. |
Šis elementas konfigūruojamas tik tada, kai Fast Boot nustatytas į Enabled arba Ultra Fast.
Windows 10 Features
Leidžia pasirinkti, kurią operacinę sistemą įdiegti. (Numatytasis: Kita OS)
CSM Support
Įjungia arba išjungia UEFI CSM (suderinamumo palaikymo modulį), kad palaikytų seną kompiuterio įkrovos procesą.
| Enabled | Įjungia UEFI CSM. (Numatytasis) |
| Disabled | Išjungia UEFI CSM ir palaiko tik UEFI BIOS įkrovos procesą. |
Šis elementas konfigūruojamas tik tada, kai Windows 10 Features nustatytas į Windows 10 arba Windows 10 WHQL.
LAN PXE Boot Option ROM
Leidžia pasirinkti, ar įjungti senąją option ROM, skirtą LAN valdikliui. (Numatytasis: Išjungta) Šis elementas konfigūruojamas tik tada, kai CSM Support nustatytas į Enabled.
Storage Boot Option Control
Leidžia pasirinkti, ar įjungti UEFI arba senąją option ROM, skirtą saugojimo įrenginio valdikliui.
| Disabled | Išjungia option ROM. |
| UEFI Only | Įjungia tik UEFI option ROM. |
| Legacy Only | Įjungia tik senąją option ROM. (Numatytasis) |
Šis elementas konfigūruojamas tik tada, kai CSM Support nustatytas į Enabled.
Other PCI Device ROM Priority
Leidžia pasirinkti, ar įjungti UEFI arba senąją Legacy option ROM, skirtą PCI įrenginio valdikliui, išskyrus LAN, saugojimo įrenginio ir grafikos valdiklius.
| Disabled | Išjungia option ROM. |
| UEFI Only | Įjungia tik UEFI option ROM. (Numatytasis) |
| Legacy Only | Įjungia tik senąją option ROM. |
Šis elementas konfigūruojamas tik tada, kai CSM Support nustatytas į Enabled.
Network Stack
Išjungia arba įjungia įkrovą iš tinklo, kad būtų galima įdiegti GPT formato OS, pvz., įdiegti OS iš Windows Deployment Services serverio. (Numatytasis: Išjungta)
Ipv4 PXE Support
Įjungia arba išjungia IPv4 PXE palaikymą. Šis elementas konfigūruojamas tik tada, kai įjungtas Network Stack.
Ipv4 HTTP Support
Įjungia arba išjungia HTTP įkrovos palaikymą, skirtą IPv4. Šis elementas konfigūruojamas tik tada, kai įjungtas Network Stack.
Ipv6 PXE Support
Įjungia arba išjungia IPv6 PXE palaikymą. Šis elementas konfigūruojamas tik tada, kai įjungtas Network Stack.
Ipv6 HTTP Support
Įjungia arba išjungia HTTP įkrovos palaikymą, skirtą IPv6. Šis elementas konfigūruojamas tik tada, kai įjungtas Network Stack.
Administrator Password
Leidžia sukonfigūruoti administratoriaus slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir tada paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Įveskite slaptažodį dar kartą ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeinant į BIOS sąranką. Skirtingai nuo vartotojo slaptažodžio, administratoriaus slaptažodis leidžia keisti visus BIOS nustatymus.
User Password
Leidžia sukonfigūruoti vartotojo slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir tada paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Įveskite slaptažodį dar kartą ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeinant į BIOS sąranką. Tačiau vartotojo slaptažodis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus. Norėdami atšaukti slaptažodį, paspauskite <Enter> ant slaptažodžio elemento ir, kai bus paprašyta slaptažodžio, pirmiausia įveskite teisingą. Kai būsite paraginti įvesti naują slaptažodį, paspauskite <Enter> neįvesdami jokio slaptažodžio. Paspauskite <Enter> dar kartą, kai būsite paraginti patvirtinti. PASTABA: Prieš nustatydami vartotojo slaptažodį, būtinai pirmiausia nustatykite administratoriaus slaptažodį.
Periferiniai įrenginiai
AMD CPU fTPM
Įjungia arba išjungia TPM 2.0 funkciją, integruotą AMD CPU. (Numatytasis: Įjungta)
LED_C Connect
Įjungia arba išjungia RGB (RGBW) LED juostos, prijungtos prie LED_C2 jungties pagrindinėje plokštėje, šviesas. (Numatytasis: Įjungta)
RGB Fusion
Leidžia nustatyti pagrindinės plokštės LED apšvietimo režimą.
| Off | Išjungia šią funkciją. |
| Pulse Mode | Visi šviesos diodai vienu metu įsižiebia ir išblėsta. |
| Color Cycle | Visi šviesos diodai vienu metu perjungia visą spalvų spektrą. |
| Static Mode | Visi šviesos diodai skleidžia vieną spalvą. (Numatytasis) |
| Flash Mode | Visi šviesos diodai vienu metu įsižiebia ir išsijungia. |
Legacy USB Support
Leidžia USB klaviatūrą / pelę naudoti MS-DOS. (Numatytasis: Įjungta)
XHCI Hand-off
Nustato, ar įjungti XHCI Hand-off funkciją operacinei sistemai be XHCI Hand-off palaikymo. (Numatytasis: Įjungta)
EHCI Hand-off
Nustato, ar įjungti EHCI Hand-off funkciją operacinei sistemai be EHCI Hand-off palaikymo. (Numatytasis: Išjungta)
Port 60/64 Emulation
Įjungia arba išjungia I/O prievadų 64h ir 60h emuliavimą. Tai turėtų būti įjungta norint visiškai palaikyti USB klaviatūras / peles MS-DOS arba operacinėje sistemoje, kuri natūraliai nepalaiko USB įrenginių. (Numatytasis: Išjungta)
USB Mass Storage Driver Support
Įjungia arba išjungia USB atminties įrenginių palaikymą. (Numatytasis: Įjungta)
USB Storage Devices
Rodo prijungtų USB atminties įrenginių sąrašą. Šis elementas rodomas tik tada, kai įdiegtas USB atminties įrenginys.
DAC-UP 2 Rear USB 3.0 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
Leidžia padidinti USB 3.1 Gen 1 prievadų, esančių galiniame skydelyje (tie, kurie yra po PS/2 klaviatūros / pelės prievadu), išėjimo įtampą, kad sustiprintumėte savo USB įrenginio (-ių) stabilumą.
| Normal | Išlaiko pradinę išėjimo įtampą. (Numatytasis) |
| Disable USB bus power | Išjungia USB jungčių maitinimą. Aukštos klasės garso grotuvai gali prijungti savo išorinį USB maitinimo šaltinį. |
| Voltage Compensation +0.1V | Prideda 0,1 V prie pradinės išėjimo įtampos. |
| Voltage Compensation +0.2V | Prideda 0,2 V prie pradinės išėjimo įtampos. |
| Voltage Compensation +0.3V | Prideda 0,3 V prie pradinės išėjimo įtampos. |
DAC-UP 2 Front USB 3.0_1 (Output Voltage of USB Ports Provided by the Onboard F_USB30_1 Connector)
Leidžia padidinti USB prievadų, kuriuos teikia integruota F_USB30_1 jungtis, išėjimo įtampą, kad sustiprintumėte savo USB įrenginio (-ių) stabilumą.
| Normal | Išlaiko pradinę išėjimo įtampą. (Numatytasis) |
| Disable USB bus power | Išjungia USB jungčių maitinimą. Aukštos klasės garso grotuvai gali prijungti savo išorinį USB maitinimo šaltinį. |
| Voltage Compensation +0.1V | Prideda 0,1 V prie pradinės išėjimo įtampos. |
| Voltage Compensation +0.2V | Prideda 0,2 V prie pradinės išėjimo įtampos. |
| Voltage Compensation +0.3V | Prideda 0,3 V prie pradinės išėjimo įtampos. |
DAC-UP 2 Front USB 3.0_2 (Output Voltage of USB Ports Provided by the Onboard F_USB30_2 Connector)
Leidžia padidinti USB prievadų, kuriuos teikia integruota F_USB30_2 jungtis, išėjimo įtampą, kad sustiprintumėte savo USB įrenginio (-ių) stabilumą.
| Normal | Išlaiko pradinę išėjimo įtampą. (Numatytasis) |
| Disable USB bus power | Išjungia USB jungčių maitinimą. Aukštos klasės garso grotuvai gali prijungti savo išorinį USB maitinimo šaltinį. |
| Voltage Compensation +0.1V | Prideda 0,1 V prie pradinės išėjimo įtampos. |
| Voltage Compensation +0.2V | Prideda 0,2 V prie pradinės išėjimo įtampos. |
| Voltage Compensation +0.3V | Prideda 0,3 V prie pradinės išėjimo įtampos. |
- Trusted Computing
Įjungia arba išjungia Trusted Platform Module (TPM). - NVMe Configuration
Rodo informaciją apie jūsų M.2 NVME PCIe SSD, jei jis įdiegtas. - OffBoard SATA Controller Configuration
Rodo informaciją apie jūsų M.2 PCIe SSD, jei jis įdiegtas.
Lustų rinkinys
IOMMU
Įjungia arba išjungia AMD IOMMU palaikymą. (Numatytasis: Automatinis)
Integrated Graphics (Note)
Įjungia arba išjungia integruotą grafikos funkciją.
| Auto | BIOS automatiškai įjungs arba išjungs integruotą grafiką, atsižvelgiant į įdiegtą vaizdo plokštę. (Numatytasis) |
| Disabled | Išjungia integruotą grafiką. |
UMA Frame Buffer Size (Note)
Šis elementas konfigūruojamas tik tada, kai Integruota grafika nustatyta į Force (Priverstinai). Kadro buferio dydis yra bendras sistemos atminties kiekis, skirtas tik integruotam grafikos valdikliui. Pavyzdžiui, MS-DOS ekranui naudos tik šią atmintį. Galimos parinktys: Auto (numatytasis), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Įjungia arba išjungia RAID SATA valdikliams, integruotiems į lustų rinkinį, arba konfigūruoja SATA valdiklius į AHCI režimą.
| RAID | Įjungia RAID SATA valdikliui. |
| AHCI | C onfigūruoja SATA valdiklius į AHCI režimą. Advanced Host Controller Interface (AHCI) yra sąsajos specifikacija, leidžianti saugyklos tvarkyklei įgalinti pažangias Serial ATA funkcijas, tokias kaip Native Command Queuing ir hot plug. (Numatytasis) |
Chipset SATA Port Enable
Įjungia arba išjungia integruotus SATA valdiklius. (Numatytasis: Įjungta)
Chipset SATA Port 0/1/2/3/4/5/6/7
Įjungia arba išjungia kiekvieną SATA prievadą.
(Note) Šis elementas yra tik tada, kai įdiegiate procesorių, kuris palaiko šią funkciją.
Maitinimas
AC BACK
Nustato sistemos būseną po maitinimo atstatymo po kintamosios srovės dingimo.
| Atmintis | Sistema grįžta į paskutinę žinomą budrią būseną, kai atkuriamas kintamosios srovės maitinimas. |
| Visada įjungta | Sistema įjungiama atstačius kintamosios srovės maitinimą. |
| Visada išjungta | Sistema lieka išjungta atstačius kintamosios srovės maitinimą. (Numatytasis) |
Maitinimo įjungimas klaviatūra
Leidžia sistemą įjungti PS/2 klaviatūros pažadinimo įvykiu.
Pastaba: norint naudoti šią funkciją, reikia ATX maitinimo šaltinio, kuris teiktų bent 1A +5VSB laidu.
| Išjungta | Išjungia šią funkciją. (Numatytasis) |
| Slaptažodis | Nustatykite 1–5 simbolių slaptažodį, kad įjungtumėte sistemą. |
| Keyboard 98 | Paspauskite POWER (MAITINIMO) mygtuką „Windows 98“ klaviatūroje, kad įjungtumėte sistemą. |
| Bet kuris klavišas | Paspauskite bet kurį klavišą, kad įjungtumėte sistemą. |
Maitinimo įjungimo slaptažodis
Nustatykite slaptažodį, kai „Maitinimo įjungimas klaviatūra“ nustatyta į „Slaptažodis“. Paspauskite <Enter> ant šio elemento ir nustatykite slaptažodį, kurį sudaro iki 5 simbolių, tada paspauskite <Enter>, kad priimtumėte. Norėdami įjungti sistemą, įveskite slaptažodį ir paspauskite <Enter>.
Pastaba: Norėdami atšaukti slaptažodį, paspauskite <Enter> ant šio elemento. Kai būsite paraginti įvesti slaptažodį, vėl paspauskite <Enter> neįvesdami slaptažodžio, kad išvalytumėte slaptažodžio nustatymus.
Maitinimo įjungimas pele
Leidžia sistemą įjungti PS/2 pelės pažadinimo įvykiu.
Pastaba: norint naudoti šią funkciją, reikia ATX maitinimo šaltinio, kuris teiktų bent 1A +5VSB laidu.
| Išjungta | Išjungia šią funkciją. (Numatytasis) |
| Judėjimas | Judinkite pelę, kad įjungtumėte sistemą. |
| Dukart spustelėkite | Dukart spustelėkite kairįjį pelės mygtuką, kad įjungtumėte sistemą. |
ErP
Nustato, ar sistema turi sunaudoti mažiausiai energijos S5 (išjungimo) būsenoje. Pastaba: kai šis elementas nustatytas kaip „Įjungta“, šios funkcijos taps nepasiekiamos: atnaujinimas pagal žadintuvą, PME įvykio pažadinimas, maitinimo įjungimas pele, maitinimo įjungimas klaviatūra ir pažadinimas per LAN.
Soft-Off by PWR-BTTN
Konfigūruoja kompiuterio išjungimo būdą MS-DOS režimu naudojant maitinimo mygtuką.
| Momentinis išjungimas | Paspauskite maitinimo mygtuką ir sistema bus iškart išjungta. (Numatytasis) |
| Uždelsti 4 sek. | Paspauskite ir palaikykite maitinimo mygtuką 4 sekundes, kad išjungtumėte sistemą. Jei maitinimo mygtukas paspaudžiamas trumpiau nei 4 sekundes, sistema pereis į miego režimą. |
Atnaujinimas pagal žadintuvą
Nustato, ar įjungti sistemą norimu laiku. (Numatytasis: Išjungta) Jei įjungta, nustatykite datą ir laiką taip:
Pažadinimo diena: įjunkite sistemą konkrečiu laiku kiekvieną dieną arba konkrečią mėnesio dieną.
Pažadinimo valanda/minutė/sekundė: nustatykite laiką, kada sistema bus įjungta automatiškai.
Pastaba: kai naudojate šią funkciją, venkite netinkamo operacinės sistemos išjungimo arba kintamosios srovės maitinimo pašalinimo, nes nustatymai gali būti neveiksmingi.
Wake on LAN
Įgalina arba išjungia pažadinimo per LAN funkciją. (Numatytasis: Įjungta)
High Precision Event Timer
Įgalina arba išjungia didelio tikslumo įvykių laikmatį (HPET) operacinėje sistemoje. (Numatytasis: Įjungta)
Išsaugoti ir išeiti
Išsaugoti ir išeiti iš sąrankos
Paspauskite <Enter> ant šio elemento ir pasirinkite „Yes“ (Taip). Tai išsaugo pakeitimus CMOS ir išeina iš BIOS sąrankos programos. Pasirinkite „No“ (Ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.
Išeiti neišsaugant
Paspauskite <Enter> ant šio elemento ir pasirinkite „Yes“ (Taip). Tai išeina iš BIOS sąrankos neišsaugant BIOS sąrankoje atliktų pakeitimų CMOS. Pasirinkite „No“ (Ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.
Įkelti optimizuotus numatytuosius nustatymus
Paspauskite <Enter> ant šio elemento ir pasirinkite „Yes“ (Taip), kad įkeltumėte optimalius BIOS numatytuosius nustatymus. BIOS numatytieji nustatymai padeda sistemai veikti optimalioje būsenoje. Visada įkelkite optimizuotus numatytuosius nustatymus atnaujinę BIOS arba išvalę CMOS reikšmes.
Įkrovos nepaisymas
Leidžia pasirinkti įrenginį, iš kurio iškart įkrauti. Paspauskite <Enter> ant pasirinkto įrenginio ir pasirinkite „Yes“ (Taip), kad patvirtintumėte. Jūsų sistema bus automatiškai paleista iš naujo ir įkrauta iš to įrenginio.
Išsaugoti profilius
Ši funkcija leidžia išsaugoti dabartinius BIOS nustatymus į profilį. Galite sukurti iki 8 profilių ir išsaugoti kaip „Setup Profile 1“ (Sąrankos profilis 1) ~ „Setup Profile 8“ (Sąrankos profilis 8). Paspauskite <Enter>, kad užbaigtumėte. Arba galite pasirinkti „Select File in HDD/FDD/USB“ (Pasirinkti failą HDD/FDD/USB), kad išsaugotumėte profilį savo saugojimo įrenginyje.
Įkelti profilius
Jei jūsų sistema tampa nestabili ir įkėlėte BIOS numatytuosius nustatymus, galite naudoti šią funkciją, kad įkeltumėte BIOS nustatymus iš anksčiau sukurto profilio, be BIOS nustatymų perkonfigūravimo rūpesčių. Pirmiausia pasirinkite profilį, kurį norite įkelti, tada paspauskite <Enter>, kad užbaigtumėte. Galite pasirinkti „Select File in HDD/FDD/USB“ (Pasirinkti failą HDD/FDD/USB), kad įvestumėte anksčiau sukurtą profilį iš savo saugojimo įrenginio arba įkeltumėte profilį, sukurtą automatiškai BIOS, pvz., grąžinti BIOS nustatymus į paskutinius nustatymus, kurie veikė tinkamai (paskutinis žinomas geras įrašas).
RAID rinkinio konfigūravimas
RAID lygiai
| RAID 0 | RAID 1 | RAID 10 | |
| Minimalus kietųjų diskų skaičius | ≥2 | 2 | 4 |
| Matricos talpa | Kietųjų diskų skaičius * Mažiausio disko dydis | Mažiausio disko dydis | (Kietųjų diskų skaičius/2) * Mažiausio disko dydis |
| Atsparumas gedimams | Ne | Taip | Taip |
Prieš pradėdami, paruoškite šiuos elementus:
- Bent du SATA kietuosius diskus arba M.2 SATA SSD. (Siekiant užtikrinti optimalų našumą, rekomenduojama naudoti du identiško modelio ir talpos kietuosius diskus).
- „Windows“ diegimo diskas.
- Pagrindinės plokštės tvarkyklių diskas.
- USB atmintinė.
SATA valdiklių konfigūravimas
- Kietųjų diskų įdiegimas
Įdiekite kietuosius diskus / SSD į SATA / M.2 jungtis pagrindinėje plokštėje. Tada prijunkite maitinimo jungtis nuo savo maitinimo šaltinio prie kietųjų diskų. - SATA valdiklio režimo konfigūravimas BIOS sąrankoje
Įsitikinkite, kad teisingai sukonfigūravote SATA valdiklio režimą sistemos BIOS sąrankoje.
Žingsniai:- Įjunkite kompiuterį ir paspauskite <Delete>, kad įeitumėte į BIOS sąranką POST (Power-On Self-Test) metu. Skiltyje Chipset (lustų rinkinys) įsitikinkite, kad Chipset SATA Port Enable (lustų rinkinio SATA prievado įgalinimas) yra įgalintas. Nustatykite SATA Mode (SATA režimas) į RAID. Tada išsaugokite nustatymus ir iš naujo paleiskite kompiuterį.
- Jei norite konfigūruoti UEFI RAID, atlikite veiksmus, nurodytus "C-1". Norėdami įeiti į senesnį RAID ROM, išsaugokite nustatymus ir išeikite iš BIOS sąrankos. Daugiau informacijos rasite "C-2".
![]()
Šiame skyriuje aprašyti BIOS sąrankos meniu gali skirtis nuo tikslių jūsų pagrindinės plokštės nustatymų. Tikrosios BIOS sąrankos meniu parinktys, kurias matysite, priklausys nuo jūsų turimos pagrindinės plokštės ir BIOS versijos.
- .
- UEFI RAID konfigūracija
Tik „Windows 10“ 64 bitų versija palaiko UEFI RAID konfigūraciją.
Žingsnis:- BIOS sąrankoje eikite į BIOS ir nustatykite Windows 10 Features (Windows 10 funkcijos) į Windows 10, o CSM Support (CSM palaikymas) į Disabled (išjungtas). Išsaugokite pakeitimus ir išeikite iš BIOS sąrankos.
- Paleidus sistemą iš naujo, vėl įeikite į BIOS sąranką. Tada įeikite į Peripherals\RAIDXpert2 Configuration (išoriniai įrenginiai\RAIDXpert2 konfigūracija) Utility sub-menu (papildomas meniu).
- RAIDXpert2 Configuration Utility (RAIDXpert2 konfigūracijos priemonė) ekrane paspauskite <Enter> ant Array Management (matricos valdymas), kad įeitumėte į Create Array (sukurti matricą) ekraną. Tada pasirinkite RAID lygį. Palaikomi RAID lygiai apima RAID 0, RAID 1 ir RAID 10 (pasirinkimai priklauso nuo įdiegtų kietųjų diskų skaičiaus). Tada paspauskite <Enter> ant Select Physical Disks (pasirinkti fizinius diskus), kad įeitumėte į Select Physical Disks (pasirinkti fizinius diskus) ekraną.
- Select Physical Disks (pasirinkti fizinius diskus) ekrane pasirinkite kietuosius diskus, kurie bus įtraukti į RAID matricą, ir nustatykite juos į Enabled (įgalintas). Tada naudokite rodyklės žemyn klavišą, kad pereitumėte prie Apply Changes (taikyti pakeitimus) ir paspauskite <Enter>. Tada grįžkite į ankstesnį ekraną ir nustatykite Array Size (matricos dydis), Array Size Unit (matricos dydžio vienetas), Read Cache Policy (skaitymo talpyklos strategija) ir Write Cache Policy (rašymo talpyklos strategija).
- Nustatę talpą, pereikite prie Create Array (sukurti matricą) ir paspauskite <Enter>, kad pradėtumėte.
- Kai baigsite, būsite grąžinti į Array Management (matricos valdymas) ekraną. Skiltyje Manage Array Properties (valdyti matricos ypatybes) galite pamatyti naują RAID tomą ir informaciją apie RAID lygį, matricos pavadinimą, matricos talpą ir t. t.
- Senesnio RAID ROM konfigūravimas
Įeikite į senesnę RAID BIOS sąrankos priemonę, kad sukonfigūruotumėte RAID matricą. Praleiskite šį veiksmą ir tęskite „Windows“ operacinės sistemos diegimą, jei tai nėra RAID konfigūracija. Žingsnis:
- UEFI RAID konfigūracija
- Kai prasideda POST atminties testas ir prieš pradedant įkelti operacinę sistemą, ieškokite pranešimo, kuriame sakoma "Press <Ctrl-R> to Configure" (paspauskite <Ctrl-R>, kad konfigūruotumėte). Paspauskite <Ctrl> + <R>, kad įeitumėte į RAID BIOS sąrankos priemonę.
- Norėdami sukurti naują matricą, paspauskite <Enter> ant Create Array (sukurti matricą) parinkties.
- Pasirinkimo juosta persikels į Disks (diskai) skiltį ekrano dešinėje pusėje. Pasirinkite kietuosius diskus, kurie turi būti įtraukti į RAID matricą. Naudokite rodyklės aukštyn arba žemyn klavišą, kad pasirinktumėte kietąjį diską, ir paspauskite <Insert>. Pasirinktas kietasis diskas bus rodomas žalia spalva. Norėdami naudoti visus kietuosius diskus, tiesiog paspauskite <A>, kad pasirinktumėte visus. Tada paspauskite <Enter> ir pasirinkimo juosta persikels į User Input (vartotojo įvestis) skiltį ekrano apačioje kairėje pusėje.
- Pirmiausia pasirinkite RAID režimą ir paspauskite <Enter>. Galimi pasirinkimai priklauso nuo kietųjų diskų skaičiaus, kuris yra įdiegtas. Tada vykdykite ekrane pateikiamas instrukcijas, kad nurodytumėte matricos dydį. Galite pasirinkti All available space (visa laisva vieta), kad naudotumėte maksimalų leistiną dydį, arba naudoti rodyklės aukštyn arba žemyn klavišą, kad pakoreguotumėte dydį, ir paspauskite <Enter>.
- Pasirinkite talpyklos režimą. Parinktys apima Read/Write (skaitymas/rašymas), Read Only (tik skaitymas) ir None (nėra). Tada paspauskite <Enter>, kad tęstumėte.
- Galiausiai pasirodys pranešimas "Confirm Creation of Array" (patvirtinkite matricos sukūrimą). Paspauskite <C>, kad patvirtintumėte, arba <Esc>, kad grįžtumėte į ankstesnį ekraną.
- Kai baigsite, pagrindiniame ekrane pamatysite naują matricą. Norėdami išeiti iš RAID BIOS priemonės, paspauskite <Esc>, o tada paspauskite <C>, kad patvirtintumėte.
(Pastaba) M.2 ir SATA jungčių įdiegimo pranešimus rasite "Vidinės jungtys".
SATA RAID / AHCI tvarkyklės ir operacinės sistemos įdiegimas
Turėdami teisingus BIOS nustatymus, esate pasiruošę įdiegti operacinę sistemą.
Operacinės sistemos įdiegimas
Kadangi kai kurios operacinės sistemos jau turi SATA RAID / AHCI tvarkyklę, jums nereikia diegti atskiros RAID / AHCI tvarkyklės „Windows“ diegimo proceso metu. Įdiegę operacinę sistemą, rekomenduojame įdiegti visas reikiamas tvarkykles iš pagrindinės plokštės tvarkyklių disko naudodami "Xpress Install", kad užtikrintumėte sistemos našumą ir suderinamumą. Jei operacinei sistemai, kurią norite įdiegti, reikia, kad OS diegimo proceso metu pateiktumėte papildomą SATA RAID / AHCI tvarkyklę, žiūrėkite toliau pateiktus veiksmus:
- Nukopijuokite Hw10 aplanką iš \Boot aplanko tvarkyklių diske į USB atmintinę.
- Įkelkite iš „Windows“ diegimo disko ir atlikite standartinius OS diegimo veiksmus. Kai pasirodys ekranas, kuriame prašoma įkelti tvarkyklę, pasirinkite Browse (naršyti).
- Įdėkite USB atmintinę ir tada naršykite iki tvarkyklės vietos. Tvarkyklių vietos yra tokios: \Hw10\RAID\x64
- Pirmiausia pasirinkite AMD-RAID Bottom Device (AMD-RAID apatinis įrenginys) ir spustelėkite Next (kitas), kad įkeltumėte tvarkyklę. Tada pasirinkite AMD-RAID Controller (AMD-RAID valdiklis) ir spustelėkite Next (kitas), kad įkeltumėte tvarkyklę. Galiausiai tęskite OS diegimą.
Apsilankykite GIGABYTE svetainėje, kur rasite informacijos apie RAID matricos konfigūravimą.
Tvarkyklių įdiegimas
- Prieš diegdami tvarkykles, pirmiausia įdiekite operacinę sistemą. (Tolesnėse instrukcijose „Windows 10“ naudojama kaip pavyzdinė operacinė sistema.)
- Įdiegę operacinę sistemą, įdėkite pagrindinės plokštės tvarkyklių diską į optinį įrenginį. Spustelėkite pranešimą "Tap to choose what happens with this disc" (bakstelėkite, kad pasirinktumėte, kas atsitiks su šiuo disku) viršutiniame dešiniajame ekrano kampe ir pasirinkite "Run Run.exe" (vykdyti Run.exe). (Arba eikite į My Computer (mano kompiuteris), dukart spustelėkite optinį įrenginį ir paleiskite Run.exe programą.)
"Xpress Install" automatiškai nuskaito jūsų sistemą ir tada išvardija visas tvarkykles, kurias rekomenduojama įdiegti. Galite spustelėti Xpress Install (spartusis diegimas) mygtuką ir "Xpress Install" (spartusis diegimas) įdiegs visas pasirinktas tvarkykles. Arba spustelėkite rodyklę
piktogramą, kad atskirai įdiegtumėte reikiamas tvarkykles.
Norėdami gauti daugiau informacijos apie programinę įrangą, apsilankykite GIGABYTE svetainėje.
Norėdami gauti daugiau informacijos apie garso programinės įrangos konfigūravimą, apsilankykite GIGABYTE svetainėje.
„Debug“ LED kodai
Įprastas paleidimas
| Kodas | Aprašymas |
| 10 | PEI branduolys paleistas. |
| 11 | Pradedamas CPU inicijavimas prieš atmintį. |
| 12~14 | Rezervuota. |
| 15 | Pradedamas Šiaurės tilto inicijavimas prieš atmintį. |
| 16~18 | Rezervuota. |
| 19 | Pradedamas Pietų tilto inicijavimas prieš atmintį. |
| 1A~2A | Rezervuota. |
| 2B~2F | Atminties inicijavimas. |
| 31 | Atmintis įdiegta. |
| 32~36 | CPU PEI inicijavimas. |
| 37~3A | IOH PEI inicijavimas. |
| 3B~3E | PCH PEI inicijavimas. |
| 3F~4F | Rezervuota. |
| 60 | DXE branduolys paleistas. |
| 61 | NVRAM inicijavimas. |
| 62 | PCH vykdymo laiko paslaugų diegimas. |
| 63~67 | Pradedamas CPU DXE inicijavimas. |
| 68 | Pradedamas PCI pagrindinio tilto inicijavimas. |
| 69 | IOH DXE inicijavimas. |
| 6A | IOH SMM inicijavimas. |
| 6B~6F | Rezervuota. |
| 70 | PCH DXE inicijavimas. |
| 71 | PCH SMM inicijavimas. |
| 72 | PCH įrenginių inicijavimas. |
| 73~77 | PCH DXE inicijavimas (PCH moduliui būdingas). |
| 78 | ACPI branduolio inicijavimas. |
| 79 | Pradedamas CSM inicijavimas. |
| 7A~7F | Rezervuota naudoti AMI. |
| 80~8F | Rezervuota naudoti OEM (OEM DXE inicijavimo kodai). |
| 90 | Fazės perkėlimas į BDS (paleidimo įrenginio pasirinkimas) iš DXE. |
| 91 | Įvykio išdavimas tvarkyklėms prijungti. |
| 92 | Pradedamas PCI magistralės inicijavimas. |
| 93 | PCI magistralės spartusis prijungimas. |
| 94 | PCI magistralės išvardijimas siekiant aptikti, kiek išteklių reikalaujama. |
| 95 | Patikrinkite PCI įrenginio prašomus išteklius. |
| 96 | Priskirkite PCI įrenginio išteklius. |
| 97 | Prijunkite konsolės išvesties įrenginius (pvz., monitorius apšviestas). |
| 98 | Prijunkite konsolės įvesties įrenginius (pvz., PS2/USB klaviatūra/pelė įjungta). |
| 99 | Super IO inicijavimas. |
| 9A | Pradedamas USB inicijavimas. |
| 9B | Išduokite atstatymą USB inicijavimo proceso metu. |
| 9C | Aptikite ir įdiekite visus šiuo metu prijungtus USB įrenginius. |
| 9D | Suaktyvinti visus šiuo metu prijungtus USB įrenginius. |
| 9E~9F | Rezervuota. |
| A0 | Pradedamas IDE inicijavimas. |
| A1 | Išduokite atstatymą IDE inicijavimo proceso metu. |
| A2 | Aptikite ir įdiekite visus šiuo metu prijungtus IDE įrenginius. |
| A3 | Suaktyvinti visus šiuo metu prijungtus IDE įrenginius. |
| A4 | Pradedamas SCSI inicijavimas. |
| A5 | Išduokite atstatymą SCSI inicijavimo proceso metu. |
| A6 | Aptikite ir įdiekite visus šiuo metu prijungtus SCSI įrenginius. |
| A7 | Suaktyvinti visus šiuo metu prijungtus SCSI įrenginius. |
| A8 | Jei reikia, patikrinkite slaptažodį. |
| A9 | Pradedama BIOS sąranka. |
| AA | Rezervuota. |
| AB | Palaukite vartotojo komandos BIOS sąrankoje. |
| AC | Rezervuota. |
| AD | Išduokite „Ready To Boot“ įvykį, skirtą OS paleidimui. |
| AE | Paleiskite į senąją OS. |
| AF | Išeikite iš paleidimo paslaugų. |
| B0 | Pradedamas diegti vykdymo laiko AP. |
| B1 | Baigiamas diegti vykdymo laiko AP. |
| B2 | Senojo pasirinkimo ROM inicijavimas. |
| B3 | Jei reikia, atkurkite sistemą. |
| B4 | USB įrenginio spartusis prijungimas. |
| B5 | PCI įrenginio spartusis prijungimas. |
| B6 | NVRAM išvalymas. |
| B7 | Iš naujo sukonfigūruokite NVRAM nustatymus. |
| B8~BF | Rezervuota. |
| C0~CF | Rezervuota. |
S3 atnaujinimas
| Kodas | Aprašymas |
| E0 | Pradedamas S3 atnaujinimas (iškviečiamas iš DXE IPL). |
| E1 | Užpildykite paleidimo scenarijaus duomenis, skirtus S3 atnaujinimui. |
| E2 | Inicijuoja VGA, skirtą S3 atnaujinimui. |
| E3 | OS S3 pažadinimo vektoriaus skambutis. |
Atkūrimas
| Kodas | Aprašymas |
| F0 | Atkūrimo režimas bus suaktyvintas dėl netinkamo programinės aparatinės įrangos tomo aptikimo. |
| F1 | Atkūrimo režimą suaktyvins vartotojo sprendimas. |
| F2 | Pradedamas atkūrimas. |
| F3 | Rastas atkūrimo programinės aparatinės įrangos vaizdas. |
| F4 | Įkeliamas atkūrimo programinės aparatinės įrangos vaizdas. |
| F5~F7 | Rezervuota būsimiems AMI eigos kodams. |
Klaida
| Kodas | Aprašymas |
| 50~55 | Įvyksta atminties inicijavimo klaida. |
| 56 | Netinkamas CPU tipas arba greitis. |
| 57 | CPU neatitikimas. |
| 58 | CPU savitikros testas nepavyko arba galima CPU talpyklos klaida. |
| 59 | CPU mikrokodas nerastas arba mikrokodo naujinimas nepavyko. |
| 5A | Vidinė CPU klaida. |
| 5B | Atkūrimo PPI nepavyko. |
| 5C~5F | Rezervuota. |
| D0 | CPU inicijavimo klaida. |
| D1 | IOH inicijavimo klaida. |
| D2 | PCH inicijavimo klaida. |
| D3 | Kai kurie iš architektūrinių protokolų negalimi. |
| D4 | PCI išteklių paskirstymo klaida. Trūksta išteklių. |
| D5 | Nėra vietos senojo pasirinkimo ROM inicijavimui. |
| D6 | Nerasta konsolės išvesties įrenginių. |
| D7 | Nerasta konsolės įvesties įrenginių. |
| D8 | Tai netinkamas slaptažodis. |
| D9~DA | Nepavyksta įkelti paleidimo parinkties. |
| DB | „Flash“ naujinimas nepavyko. |
| DC | Atkūrimo protokolas nepavyko. |
| DE~DF | Rezervuota. |
| E8 | S3 atnaujinimas nepavyko. |
| E9 | S3 Atnaujinimo PPI nerastas. |
| EA | S3 Atnaujinimo paleidimo scenarijus netinkamas. |
| EB | S3 OS pažadinimo skambutis nepavyko. |
| EC~EF | Rezervuota. |
| F8 | Atkūrimo PPI netinkamas. |
| <F9> | Atkūrimo kapsulė nerasta. |
| FA | Netinkama atkūrimo kapsulė. |
| FB~FF | Rezervuota. |
Susisiekite su mumis
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresas: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taivanas
TEL.: +886-2-8912-4000, Faksas: +886-2-8912-4005
Techninė ir netechninė pagalba (pardavimai / rinkodara): http://esupport.gigabyte.com
Žiniatinklio adresas (anglų k.): http://www.gigabyte.com
Žiniatinklio adresas (kinų k.): http://www.gigabyte.tw
- GIGABYTE eSupport
Norėdami pateikti techninį arba netechninį (pardavimų / rinkodaros) klausimą, prašome prisijungti prie: http://esupport.gigabyte.com
![eSupport]( "GIGABYTE - GA-AX370-Gaming 5 - eSupport")
Pagrindinės plokštės versijos nustatymas
Pagrindinės plokštės versijos numeris atrodo štai taip: „REV: X.X.“ Pavyzdžiui, „REV: 1.0“ reiškia, kad pagrindinės plokštės versija yra 1.0. Prieš atnaujindami pagrindinės plokštės BIOS, tvarkykles arba ieškodami techninės informacijos, patikrinkite pagrindinės plokštės versiją.
Pavyzdys:
Norėdami gauti daugiau informacijos apie gaminį, apsilankykite GIGABYTE svetainėje.
Autorių teisės
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Visos teisės saugomos. Šiame vadove minimi prekių ženklai yra teisėtai įregistruoti atitinkamiems jų savininkams.
Nuorodos
Atsisiųsti instrukciją
Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.
Atsisiųsti GIGABYTE GA-AX370-Gaming 5 - Pagrindinės plokštės vadovas
