GIGABYTE GA-AX370-Gaming 5 - Manualul plăcii de bază

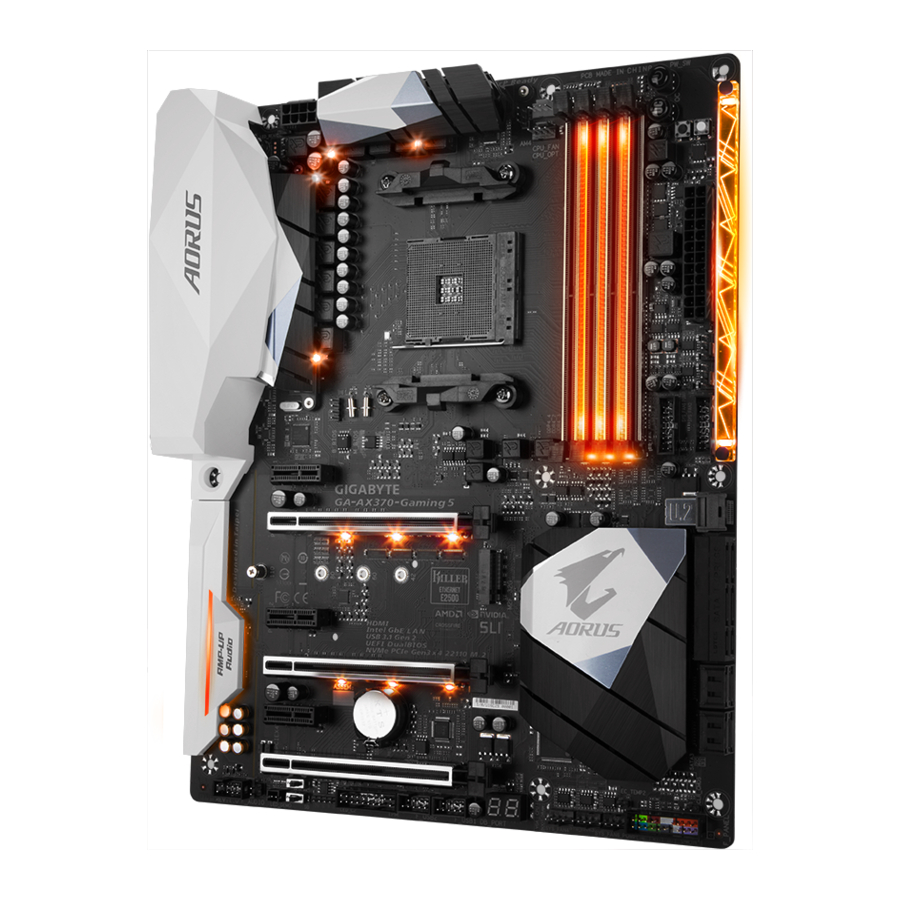

Aspectul plăcii de bază GA-AX370-Gaming 5

Conținutul cutiei

• Placă de bază GA-AX370-Gaming 5
• Disc cu drivere pentru placa de bază
• Manualul utilizatorului
• Ghid de instalare rapidă
• Patru cabluri SATA
• Două legături de cablu Velcro
• Ecran I/O
• Un conector de punte GC-SLI2P
• Un cablu prelungitor pentru bandă LED RGB (RGBW)
• Un conector G
• Două cabluri de termistor

* Conținutul cutiei de mai sus este doar pentru referință, iar elementele reale vor depinde de pachetul de produs pe care îl obțineți.
Conținutul cutiei poate fi modificat fără notificare.

Instalarea hardware-ului

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul utilizatorului și urmați aceste proceduri:

• Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
• Înainte de instalare, nu îndepărtați sau rupeți autocolantul S/N (numărul de serie) al plăcii de bază sau autocolantul de garanție furnizat de dealerul dvs. Aceste autocolante sunt necesare pentru validarea garanției.
• Întotdeauna deconectați alimentarea cu energie AC, scoțând cablul de alimentare de la priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
• Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați- vă că sunt conectate strâns și sigur.
• Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
• Cel mai bine este să purtați o brățară antistatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un CPU sau o memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
• Înainte de a instala placa de bază, vă rugăm să o așezați deasupra unui suport antistatic sau într-un recipient de ecranare electrostatică.
• Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că alimentarea a fost oprită.
• Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată conform standardului local de tensiune.
• Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ai componentelor hardware sunt conectați.
• Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
• Asigurați-vă că nu există șuruburi sau componente metalice rămase plasate pe placa de bază sau în interiorul carcasei computerului.
• Nu așezați sistemul computerului pe o suprafață neuniformă.
• Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
• Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări fizice ale utilizatorului.
• Dacă nu sunteți sigur cu privire la pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de computer certificat.
• Dacă utilizați un adaptor, un cablu de alimentare prelungitor sau o bandă de alimentare, asigurați-vă că vă consultați cu instrucțiunile sale de instalare și/sau împământare.

Specificații produs

CPU	Soclu AM4: Procesor AMD Ryzen ™ Procesoare AMD seria A/Athlon ™ de generația a 7-a (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de procesoare acceptate.)
Chipset	AMD X370
Memorie	4 x socluri DDR4 DIMM care acceptă până la 64 GB de memorie de sistem Arhitectură de memorie Dual channel Suport pentru module de memorie DDR4 2667 (Notă) /2400/2133 MHz Suport pentru module de memorie ECC Un-buffered DIMM 1Rx8/2Rx8 Suport pentru module de memorie non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suport pentru module de memorie Extreme Memory Profile (XMP) (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Grafică Onboard	Procesor grafic integrat: 1 x port HDMI, care acceptă o rezoluție maximă de 4096x2160@24 Hz * Suport pentru versiunea HDMI 1.4. Memorie partajată maximă de 2 GB
Audio	2 x codecuri Realtek ® ALC1220 Suport pentru Sound Blaster X-Fi MB5 High Definition Audio 2/4/5.1/7.1 canale Suport pentru S/PDIF Out
LAN	1 x cip Intel ® GbE LAN (10/100/1000 Mbit) (LAN1) 1 x cip Rivet Networks Killer ™ E2500 LAN (10/100/1000 Mbit) (LAN2) * Teaming nu este acceptat.
Sloturi de expansiune	1 x slot PCI Express x16, care rulează la x16 (PCIEX16) (Notă) * Pentru o performanță optimă, dacă urmează să fie instalată o singură placă grafică PCI Express, asigurați-vă că o instalați în slotul PCIEX16. 1 x slot PCI Express x16, care rulează la x8 (PCIEX8) (Notă) * Slotul PCIEX8 partajează lățimea de bandă cu slotul PCIEX16. Când slotul PCIEX8 este ocupat, slotul PCIEX16 funcționează la un mod de până la x8. (Sloturile PCIEX16 și PCIEX8 sunt conforme cu standardul PCI Express 3.0.) 1 x slot PCI Express x16, care rulează la x4 (PCIEX4) * Slotul PCIEX4 partajează lățimea de bandă cu toate sloturile PCI Express x1. Slotul PCIEX4 funcționează la un mod de până la x4 când toate sloturile PCI Express x1 sunt goale. 3 x sloturi PCI Express x1 * Toate sloturile PCI Express x1 partajează lățimea de bandă cu slotul PCIEX4. Slotul PCIEX4/ PCIEX1_2/PCIEX1_3 funcționează la un mod de până la x1 când slotul PCIEX1_1 este ocupat; slotul PCIEX4 funcționează la un mod de până la x2 când slotul PCIEX1_2/PCIEX1_3 este ocupat. (Sloturile PCIEX4 și PCI Express x1 sunt conforme cu standardul PCI Express 2.0.)
Interfață de stocare	Chipset: 1 x conector M.2 (Socket 3, M key, tip 2242/2260/2280/22110 SATA și PCIe x4(Notă) /x2 Suport SSD) 1 x conector U.2 * Când conectorul U.2 este ocupat, conectorul M.2 devine indisponibil. Chipset: 2 x conectori SATA Express 8 x conectori SATA 6Gb/s Suport pentru RAID 0, RAID 1 și RAID 10 * Consultați "Conectori interni" pentru notificările de instalare pentru conectorii M.2 și SATA.
Tehnologie multi-grafică	Suport pentru tehnologiile NVIDIA ® Quad-GPU SLI ™ și 2-Way NVIDIA ® SLI ™ Suport pentru tehnologiile AMD Quad-GPU CrossFire ™ și 2-Way AMD CrossFire ™
USB	Controler ASMedia ® USB 3.1 Gen 2: 1 x port USB Type-C ™ pe panoul din spate, cu suport USB 3.1 Gen 2 1 x port USB 3.1 Gen 2 Type-A (roșu) pe panoul din spate Chipset: 2 x porturi USB 3.1 Gen 2 Type-A (roșu) pe panoul din spate 6 x porturi USB 3.1 Gen 1 (2 porturi pe panoul din spate, 4 porturi disponibile prin headerele USB interne) 4 x porturi USB 2.0/1.1 (disponibile prin headerele USB interne) CPU: 4 x porturi USB 3.1 Gen 1 pe panoul din spate
Conectori interni	1 x conector de alimentare principal ATX cu 24 de pini 1 x conector de alimentare ATX 12V cu 8 pini 1 x conector U.2 1 x conector M.2 Socket 3 2 x conectori SATA Express 8 x conectori SATA 6Gb/s 1 x header pentru ventilatorul CPU 1 x header pentru ventilatorul CPU cu răcire cu apă 4 x headere pentru ventilatoare de sistem 2 x headere pentru ventilator de sistem/pompă de răcire cu apă 1 x header pentru panoul frontal 1 x header audio pentru panoul frontal 1 x header S/PDIF Out 2 x headere USB 3.1 Gen 1 2 x headere USB 2.0/1.1 1 x header Trusted Platform Module (TPM) 1 x header pentru cablu de extensie pentru bandă LED CPU cooler/bandă LED RGB 1 x header pentru cablu de extensie pentru bandă LED RGB (RGBW) 2 x headere pentru senzor de temperatură 1 x jumper Clear CMOS 1 x buton de alimentare 1 x buton de resetare 1 x buton Clear CMOS 1 x buton OC 2 x comutatoare BIOS
Conectori panoului din spate	1 x port tastatură/mouse PS/2 1 x port HDMI 1 x port USB Type-C ™, cu suport USB 3.1 Gen 2 3 x porturi USB 3.1 Gen 2 Type-A (roșu) 6 x porturi USB 3.1 Gen 1 2 x porturi RJ-45 1 x conector optic S/PDIF Out 5 x mufe audio (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
Controler I/O	Cip controler iTE ® I/O
Monitorizare hardware	Detectare tensiune Detectare temperatură Detectare viteză ventilator Avertisment de supraîncălzire Avertisment de defecțiune a ventilatorului Control viteză ventilator * Dacă funcția de control al vitezei ventilatorului (pompei) este acceptată va depinde de ventilatorul (pompa) pe care îl instalați.
BIOS	2 x 128 Mbit flash Utilizarea BIOS-ului AMI UEFI licențiat Suport pentru DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Caracteristici unice	Suport pentru APP Center * Aplicațiile disponibile în APP Center pot varia în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază. @BIOS 3D OSD AutoGreen BIOS Setup Cloud Station Color Tempertaure EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC UP 2 V-Tuner Suport pentru Q-Flash Suport pentru Xpress Install
Software inclus	Norton ® Internet Security (versiunea OEM)
Sistem de operare	Suport pentru Windows 10 64-bit Suport pentru Windows 7 64-bit * Vă rugăm să descărcați "Windows USB Installation Tool" (Instrumentul de instalare USB Windows) de pe site-ul web GIGABYTE și să îl instalați înainte de a instala Windows 7.
Factor de formă	Factor de formă ATX; 30,5 cm x 24,4 cm

^(Notă) Suportul real poate varia în funcție de CPU.
* GIGABYTE își rezervă dreptul de a face orice modificări ale specificațiilor produsului și ale informațiilor legate de produs fără o notificare prealabilă.

Instalarea procesorului

Citiți următoarele instrucțiuni înainte de a începe instalarea procesorului:

• Asigurați-vă că placa de bază acceptă procesorul. (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport pentru procesoare.)
• Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala procesorul pentru a preveni deteriorarea hardware-ului.
• Localizați pinul unu al procesorului. Procesorul nu poate fi introdus dacă este orientat incorect. (Sau puteți localiza crestăturile de pe ambele părți ale procesorului și tastele de aliniere de pe soclul procesorului.)
• Aplicați un strat uniform și subțire de grăsime termică pe suprafața procesorului.
• Nu porniți computerul dacă răcitorul procesorului nu este instalat, altfel supraîncălzirea și deteriorarea procesorului pot apărea.
• Setați frecvența gazdei procesorului în conformitate cu specificațiile procesorului. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru în conformitate cu specificațiile hardware, inclusiv procesorul, placa grafică, memoria, hard disk-ul etc.

Instalarea procesorului
Localizați pinul unu (indicat printr-un triunghi mic) al soclului procesorului și al procesorului.

Instalarea memoriei

• Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri. (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie acceptate și module de memorie.)
• Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
• Modulele de memorie au un design infailibil. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurația memoriei cu două canale
Această placă de bază oferă patru socluri de memorie și acceptă tehnologia Dual Channel. După ce memoria este instalată, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei. Cele patru socluri de memorie sunt împărțite în două canale și fiecare canal are două socluri de memorie după cum urmează:
Canalul A: DDR4_2, DDR4_4
Canalul B: DDR4_1, DDR4_3

Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport pentru CPU, module de memorie, SSD-uri, M.2 și dispozitive U.2.

Vă rugăm să vizitați pagina Support\Utility List de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Tabel configurații memorie cu două canale:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Două module	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
Patru module	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Fără memorie)

Datorită limitărilor procesorului, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

1. Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
2. Când activați modul Dual Channel cu două sau patru module de memorie, se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri și instalarea în aceleași socluri colorate. Pentru performanțe optime, atunci când activați modul Dual Channel cu două module de memorie, vă recomandăm să le instalați în soclurile DDR4_1 și DDR4_2.

Instalarea unei plăci de expansiune

Citiți următoarele instrucțiuni înainte de a începe instalarea unei plăci de expansiune:

• Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa dvs. de expansiune.
• Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Conectori panou spate

1. Port tastatură/mouse PS/2
   Utilizați acest port pentru a conecta un mouse sau o tastatură PS/2.
2. Port USB 3.1 Gen 1
   Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Puteți conecta un USB DAC la acest port sau puteți utiliza acest port pentru dispozitive USB.
3. Port USB 3.1 Gen 1
   Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB.
4. Port HDMI

   Portul HDMI este compatibil HDCP și acceptă formatele audio Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 8 canale de până la 192 KHz/24 biți. Puteți utiliza acest port pentru a conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este de 4096x2160@24 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.

   După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul de redare a sunetului implicit la HDMI. (Numele elementului poate diferi în funcție de sistemul dvs. de operare.)
   Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware-ului.

5. Port USB 3.1 Gen 2 Type-A (Roșu)
   Portul USB 3.1 Gen 2 Type-A acceptă specificația USB 3.1 Gen 2 și este compatibil cu specificația USB 3.1 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitive USB.
6. Port USB Type-C ™
   Portul USB reversibil acceptă specificația USB 3.1 Gen 2 și este compatibil cu specificația USB 3.1 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitive USB.
7. Port LAN RJ-45 (LAN2)
   Portul LAN Gigabit Ethernet oferă conexiune la internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.

   LED de conectare/viteză:

   Stare	Descriere
   Portocaliu	Rată de date de 1 Gbps
   Verde	Rată de date de 100 Mbps
   Oprit	Rată de date de 10 Mbps

   LED de activitate:

   Stare	Descriere
   Clipește	Transmisia sau recepția de date este în curs
   Oprit	Nu are loc nicio transmisie sau recepție de date

8. Port LAN RJ-45 (LAN1)
   Portul LAN Gigabit Ethernet oferă conexiune la internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.

   LED de conectare/viteză:

   Stare	Descriere
   Portocaliu	Rată de date de 1 Gbps
   Verde	Rată de date de 100 Mbps
   Oprit	Rată de date de 10 Mbps

   LED de activitate:

   Stare	Descriere
   Clipește	Transmisia sau recepția de date este în curs
   Pornit	Nu are loc nicio transmisie sau recepție de date

9. Ieșire difuzor centru/subwoofer
   Utilizați această mufă audio pentru a conecta difuzoarele centru/subwoofer într-o configurație audio de 5.1/7.1 canale.

10. Ieșire difuzor spate
    Această mufă poate fi utilizată pentru a conecta difuzoarele spate într-o configurație audio de 4/5.1/7.1 canale.

11. Conector ieșire optică S/PDIF
    Acest conector oferă ieșire audio digitală către un sistem audio extern care acceptă audio digital optic. Înainte de a utiliza această funcție, asigurați-vă că sistemul dvs. audio oferă un conector de intrare audio digital optică.

12. Intrare linie
    Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.

13. Ieșire linie
    Mufa de ieșire linie. Această mufă acceptă funcția de amplificare audio. Pentru o calitate mai bună a sunetului, se recomandă să conectați căștile/difuzoarele la această mufă (efectele reale pot varia în funcție de dispozitivul utilizat). Utilizați această mufă audio pentru căști sau difuzoare cu 2 canale. Această mufă poate fi utilizată pentru a conecta difuzoarele frontale într-o configurație audio de 4/5.1/7.1 canale.

14. Intrare microfon
    Mufa de intrare microfon.

• Pentru a activa sau configura funcția de amplificare audio pentru mufa de ieșire linie, vă rugăm să accesați aplicația HD Audio Manager.
• Dacă doriți să instalați un difuzor lateral, trebuie să reatribuiți fie mufa de intrare linie, fie mufa de intrare microfon pentru a fi ieșire difuzor lateral utilizând aplicația HD Audio Manager.
• Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software-ul audio.

• Când scoateți cablul conectat la un conector de pe panoul spate, mai întâi scoateți cablul de la dispozitiv și apoi scoateți-l de pe placa de bază.
• Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

Butoane, comutatoare și LED-uri integrate

Comutatoare BIOS și indicatori LED BIOS
Comutatorul BIOS (BIOS_SW) permite utilizatorilor să selecteze cu ușurință un BIOS diferit pentru pornire sau overclocking, ajutând la reducerea defecțiunilor BIOS în timpul overclocking-ului. Comutatorul DualBIOS™ (SB) permite activarea sau dezactivarea funcției _ DualBIOS™. Indicatorul LED (MBIOS_LED/BBIOS_LED) arată care BIOS este activ.
BIOS_SW

	1: BIOS principal (Boot from the main BIOS)
	2: BIOS de rezervă (Boot from the backup BIOS)

SB

	1: Dual BIOS
	2: Single BIOS

Indicatori LED BIOS:
MBIOS_LED (BIOS-ul principal este activ)
BBIOS_LED (BIOS-ul de rezervă este activ)

CPU/VGA/DRAM/BOOT (LED-uri de stare)
LED-urile de stare arată dacă CPU, placa grafică, memoria și sistemul de operare funcționează corect după pornirea sistemului. Dacă LED-ul CPU/VGA/DRAM este aprins, înseamnă că dispozitivul corespunzător nu funcționează normal; dacă LED-ul BOOT este aprins, înseamnă că nu ați intrat încă în sistemul de operare.

CPU: LED de stare CPU
VGA: LED de stare placă grafică
DRAM: LED de stare memorie
BOOT: LED de stare sistem de operare

Butoane rapide
Această placă de bază are 3 butoane rapide: butonul de alimentare, butonul de resetare și butonul de ștergere CMOS. Butonul de alimentare și butonul de resetare permit utilizatorilor să pornească/oprească rapid sau să reseteze computerul într-un mediu cu carcasă deschisă atunci când doresc să schimbe componente hardware sau să efectueze teste hardware. Utilizați acest buton pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică atunci când este necesar.
PW_SW: Buton de alimentare
RST_SW: Buton de resetare
CMOS_SW: Buton de ștergere CMOS

• Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a șterge valorile CMOS.
• NOTE: Nu utilizați butonul de ștergere CMOS când sistemul este pornit, altfel sistemul se poate opri și pot apărea pierderi de date sau daune.
• După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults) sau configurați manual setările BIOS (consultați capitolul „Configurare BIOS” pentru configurațiile BIOS).

Buton OC
Butonul OC ajută entuziaștii și overclocking-ul nu numai să obțină performanța maximă de la hardware-ul lor, ci și experiența OC absolut cea mai plăcută.
Buton OC: Apăsați acest buton pentru a încărca cea mai optimizată configurație de overclocking GIGABYTE pentru hardware-ul dvs.

Conectori interni

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. CPU_OPT
6. SYS_FAN5_PUMP/SYS_FAN6_PUMP
7. EC_TEMP1/EC_TEMP2
8. LED_C1
9. LED_C2
10. SATA EXPRESS
11. SATA3 0/1/2/3/4/5/6/7

12. U2_32G
13. M2F_32G
14. F_PANEL
15. F_AUDIO
16. SPDIF_O
17. F_USB30_1/F_USB30_2
18. F_USB1/F_USB2
19. TPM
20. BAT
21. CLR_CMOS

Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

• Mai întâi, asigurați-vă că dispozitivele dvs. sunt conforme cu conectorii pe care doriți să-i conectați.
• Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
• După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

1/2) ATX_12V/ATX (Conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu ajutorul conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design idiot-proof. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă. Conectorul de alimentare de 12V furnizează în principal energie procesorului. Dacă conectorul de alimentare de 12V nu este conectat, computerul nu va porni.

Pentru a satisface cerințele de expansiune, se recomandă utilizarea unei surse de alimentare care să poată rezista la un consum mare de energie (500W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

Nr. pin	Definiție	Nr. pin	Definiție
1	GND (Numai pentru 2x4-pin 12V)	5	+12V (Numai pentru 2x4-pin 12V)
2	GND (Numai pentru 2x4-pin 12V)	6	+12V (Numai pentru 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr. pin	Definiție	Nr. pin	Definiție
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Pornire/Oprire software)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Numai pentru 2x12-pin ATX)	23	+5V (Numai pentru 2x12-pin ATX)
12	3.3V (Numai pentru 2x12-pin ATX)	24	GND (Numai pentru 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Conectori pentru ventilator)
Toți conectorii pentru ventilator de pe această placă de bază sunt cu 4 pini. Majoritatea conectorilor pentru ventilator au un design idiot-proof de inserare. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

Nr. pin	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM

5. CPU_OPT (Conector pentru ventilatorul CPU de răcire cu apă)
   Conectorul pentru ventilator are 4 pini și are un design de inserare idiot-proof. Majoritatea conectorilor pentru ventilator au un design de inserare idiot-proof. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului.


   Nr. pin	Definiție
   1	GND
   2	Controlul vitezei tensiunii
   3	Senzor
   4	Controlul vitezei PWM

6. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Conectori pentru ventilatorul de sistem/pompă de răcire cu apă)
   Conectorii pentru ventilator/pompă sunt cu 4 pini. Majoritatea conectorilor pentru ventilator au un design de inserare idiot-proof. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei. Conectorii oferă, de asemenea, controlul vitezei pentru o pompă de răcire cu apă, consultați capitolul "Configurare BIOS", "M.I.T.", pentru mai multe informații


   Nr. pin	Definiție
   1	GND
   2	Controlul vitezei tensiunii
   3	Senzor
   4	Controlul vitezei PWM

• Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
• Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe conectori.

7. EC_TEMP1/EC_TEMP2 (Conectori pentru senzor de temperatură)
   Conectați cablurile termistorului la conectori pentru detectarea temperaturii.


   Nr. pin	Definiție
   1	SENSOR IN
   2	GND

8. LED_C1 (Conector pentru cablu prelungitor LED CPU Cooler LED Strip/RGB)
   Conectorul poate fi utilizat pentru a conecta o bandă LED CPU Cooler sau o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere maximă de 2A (12V) și o lungime maximă de 2m.


   Nr. pin	Definiție
   1	12V
   G	G
   3	R
   4	B

   Conectarea benzii LED a radiatorului CPU:
   Conectați conectorul benzii LED a radiatorului CPU (marcat cu o săgeată) la Pinul 1 (12V) al acestui conector.
   Conectarea benzii LED standard: Conectați un capăt al cablului prelungitor al benzii LED RGB la conector și celălalt capăt la banda dvs. LED RGB. Firul negru (marcat cu un triunghi pe ștecher) al cablului prelungitor trebuie conectat la Pinul 1 (12V) al acestui conector. Pinul de 12V (marcat cu o săgeată) de la celălalt capăt al cablului prelungitor trebuie aliniat cu 12V de pe banda LED. Fiți atenți la orientarea conexiunii benzii LED; o conexiune incorectă poate duce la deteriorarea benzii LED.


9. LED_C2 (Conector cablu prelungitor bandă LED RGB (RGBW))
   Conectorul poate fi utilizat pentru a conecta o bandă LED 5050 RGB (RGBW) standard (12V/G/R/B/W), cu o putere nominală maximă de 2A (12V) și o lungime maximă de 2m.
   Conectați un capăt al cablului prelungitor al benzii LED RGB (RGBW) la conector și celălalt capăt la banda dvs. LED RGB (RGBW). Firul negru (marcat cu un triunghi pe ștecher) al cablului prelungitor trebuie conectat la Pinul 1 (12V) al acestui conector. Pinul de 12V (marcat cu o săgeată) de la celălalt capăt al cablului prelungitor trebuie aliniat cu 12V de pe banda LED. Fiți atenți la orientarea conexiunii benzii LED; o conexiune incorectă poate duce la deteriorarea benzii LED.


   Nr. pinului	Definiție
   1	12V
   2	G
   3	R
   4	B
   5	W

   Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.

   Pentru informații despre cum să porniți/opriți luminile benzii LED RGB (RGBW), consultați instrucțiunile din capitolul „Configurare BIOS”.

10. SATA EXPRESS (Conectori SATA Express)
    Fiecare conector SATA Express acceptă un singur dispozitiv SATA Express.



11. SATA3 0/1/2/3/4/5/6/7 (Conectori SATA 6Gb/s)
    Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardele SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Chipsetul AMD acceptă RAID 0, RAID 1 și RAID 10. Consultați capitolul „Configurarea unui set RAID” pentru instrucțiuni despre configurarea unei matrice RAID.


    Nr. pinului	Definiție
    1	GND
    2	TXP
    3	TXN
    4	GND
    5	RXN
    6	RXP
    7	GND

12. U2_32G (Conector U.2)
    Conectorul U.2 acceptă un singur dispozitiv U.2.


13. M2F_32G (Conector soclu 3 M.2)
    Conectorul M.2 acceptă SSD-uri M.2 SATA și SSD-uri M.2 PCIe și acceptă configurația SATA RAID prin intermediul chipsetului AMD. Vă rugăm să rețineți că un SSD M.2 PCIe nu poate fi utilizat pentru a crea o matrice RAID. Consultați capitolul „Configurarea unui set RAID” pentru instrucțiuni despre configurarea unei matrice RAID.

    1. Utilizați o șurubelniță pentru a desface șurubul și piulița de pe placa de bază. Localizați orificiul de montare adecvat pentru SSD-ul M.2 care urmează să fie instalat și apoi înșurubați mai întâi piulița.
    2. Glisați SSD-ul M.2 în conector în unghi.
    3. Apăsați SSD-ul M.2 în jos și apoi fixați-l cu șurubul.

       Selectați orificiul adecvat pentru SSD-ul M.2 care urmează să fie instalat și fixați din nou șurubul și piulița.

Note de instalare pentru conectorii M2F_32G și SATA:
Datorită numărului limitat de linii oferite de chipset, disponibilitatea conectorilor SATA poate fi afectată de tipul de dispozitive instalate în conectorul M2F_32G. Conectorul M2F_32G partajează lățimea de bandă cu conectorul SATA3 3. Consultați următorul tabel pentru detalii.

Tipul de SSD/Conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
SSD M.2 SATA
M.2 PCIe x4 SSD*
M.2 PCIe x2 SSD
Niciun SSD M.2 instalat

: Disponibil,
: Nu este disponibil
* Numai pentru procesoarele AMD Ryzen ™.

14. F_PANEL (Conector panou frontal)
    Conectați comutatorul de alimentare, comutatorul de resetare, difuzorul, comutatorul/senzorul de intruziune în carcasă și indicatorul de stare a sistemului de pe carcasă la acest conector conform atribuirilor pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.

    • PLED/PWR_LED (LED de alimentare, galben/violet):

      Starea sistemului	LED
      S0	Pornit
      S3/S4/S5	Oprit

      Se conectează la indicatorul de stare a alimentării de pe panoul frontal al șasiului. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în stare de repaus S3/S4 sau este oprit (S5).

    • PW (Întrerupător de alimentare, Roșu): Se conectează la întrerupătorul de alimentare de pe panoul frontal al șasiului. Puteți configura modul în care opriți sistemul folosind întrerupătorul de alimentare (consultați capitolul „Configurare BIOS”, „Alimentare”, pentru mai multe informații).
    • SPEAK (Difuzor, Portocaliu): Se conectează la difuzorul de pe panoul frontal al șasiului. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Un singur bip scurt va fi auzit dacă nu este detectată nicio problemă la pornirea sistemului.
    • HD (LED de activitate a hard disk-ului, Albastru): Se conectează la LED-ul de activitate a hard disk-ului de pe panoul frontal al șasiului. LED-ul este aprins când hard disk-ul citește sau scrie date.
    • RES (Întrerupător de resetare, Verde): Se conectează la întrerupătorul de resetare de pe panoul frontal al șasiului. Apăsați întrerupătorul de resetare pentru a reporni computerul dacă computerul se blochează și nu reușește să efectueze o repornire normală.
    • CI (Conector pentru intruziune în șasiu, Gri): Se conectează la întrerupătorul/senzorul de intruziune în șasiu de pe șasiu, care poate detecta dacă capacul șasiului a fost îndepărtat. Această funcție necesită un șasiu cu un întrerupător/senzor de intruziune în șasiu.
    • NC (Portocaliu): Fără conexiune.

      Designul panoului frontal poate diferi în funcție de șasiu. Un modul de panou frontal constă în principal din întrerupătorul de alimentare, întrerupătorul de resetare, LED-ul de alimentare, LED-ul de activitate a hard disk-ului, difuzor și etc. Când conectați modulul panoului frontal al șasiului la acest conector, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.
    15. F_AUDIO (Conector audio panou frontal)
        Conectorul audio al panoului frontal acceptă audio Intel High Definition (HD) și audio AC'97. Puteți conecta modulul audio al panoului frontal al șasiului la acest conector. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor conectorului plăcii de bază. Conectarea incorectă între conectorul modulului și conectorul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să îl deterioreze.

        Pentru audio HD al panoului frontal:

        Nr. pin	Definiție
        1	MIC2_L
        2	GND
        3	MIC2_R
        4	NC
        5	LINE2_R
        6	Sense
        7	FAUDIO_JD
        8	Fără pin
        9	LINE2_L
        10	Sense

        Pentru audio AC'97 al panoului frontal:

        Nr. pin	Definiție
        1	MIC
        2	GND
        3	Alimentare MIC
        4	NC
        5	Line Out (R)
        6	NC
        7	NC
        8	Fără pin
        9	Line Out (L)
        10	NC

    • Conectorul audio al panoului frontal acceptă audio HD în mod implicit.
    • Semnalele audio vor fi prezente simultan atât pe conexiunile audio ale panoului frontal, cât și pe cele ale panoului din spate.
    • Unele șasiuri oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul șasiului.

16. SPDIF_O (Conector ieșire S/PDIF)
    Acest conector acceptă ieșire S/PDIF digitală și conectează un cablu audio digital S/PDIF (furnizat de plăcile de expansiune) pentru ieșirea audio digitală de pe placa de bază către anumite plăci de expansiune, cum ar fi plăci grafice și plăci de sunet. De exemplu, unele plăci grafice vă pot solicita să utilizați un cablu audio digital S/PDIF pentru ieșirea audio digitală de pe placa de bază către placa grafică dacă doriți să conectați un afișaj HDMI la placa grafică și să aveți ieșire audio digitală de pe afișajul HDMI în același timp. Pentru informații despre conectarea cablului audio digital S/PDIF, citiți cu atenție manualul plăcii de expansiune.


    Nr. pin	Definiție
    1	SPDIFO
    2	GND

17. F_USB30_1/F_USB30_2 (Conectori USB 3.1 Gen 1)
    Conectorii sunt conformi cu specificațiile USB 3.1 Gen 1 și USB 2.0 și pot furniza două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.1 Gen 1, vă rugăm să contactați dealerul local.


    Nr. pin	Definiție	Nr. pin	Definiție
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13 B S S	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20 S	Fără pin

18. F_USB1/F_USB2 (Conectori USB 2.0/1.1)
    Conectorii sunt conformi cu specificațiile USB 2.0/1.1. Fiecare conector USB poate furniza două porturi USB printr-o consolă USB opțională. Pentru achiziționarea consolei USB opționale, vă rugăm să contactați dealerul local.


    Nr. pin	Definiție	Nr. pin	Definiție
    1	Alimentare (5V)	6	USB DY+
    2	Alimentare (5V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	Fără pin
    5	USB DX+	10	NC

    • Nu conectați cablul bracketului IEEE 1394 (2x5 pini) în headerul USB 2.0/1.1.
    • Înainte de a instala bracketul USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare din priză pentru a preveni deteriorarea bracketului USB.

19. TPM (Trusted Platform Module Header)
    Puteți conecta un TPM (Trusted Platform Module) la acest header.


    Nr. pinului	Definiție	Nr. pinului	Definiție
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Fără pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

20. BAT (baterie)
    Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS atunci când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut sau valorile CMOS pot fi inexacte sau pot fi pierdute.
    Puteți șterge valorile CMOS prin scoaterea bateriei:

    1. Opriți computerul și scoateți cablul de alimentare.
    2. Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau folosiți un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, scurtcircuitându-le timp de 5 secunde.)
    3. Înlocuiți bateria.
    4. Conectați cablul de alimentare și reporniți computerul. S F

• Opriți întotdeauna computerul și scoateți cablul de alimentare înainte de a înlocui bateria.
• Înlocuiți bateria cu una echivalentă. Pericol de explozie dacă bateria este înlocuită cu un model incorect.
• Contactați locul de cumpărare sau distribuitorul local dacă nu puteți înlocui singur bateria sau nu sunteți sigur de modelul bateriei.
• Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) B_ _ a bateriei (partea pozitivă trebuie să fie orientată în sus).
• Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

21. CLR_CMOS (Clear CMOS Jumper)
    Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.

    	Deschis: Normal
    	Scurt: Șterge valorile CMOS

    • Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a șterge valorile CMOS.
    • După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults) sau configurați manual setările BIOS (consultați capitolul "BIOS Setup" pentru configurațiile BIOS).

Configurarea BIOS-ului

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de configurare de bază ale sistemului sau să activeze anumite caracteristici ale sistemului. Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară pentru CMOS pentru a păstra valorile de configurare în CMOS. Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați fie utilitarul GIGABYTE Q-Flash, fie @BIOS.

• Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor la BIOS fără a intra în sistemul de operare.
• @BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.

• Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme cu utilizarea versiunii curente a BIOS-ului, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
• Se recomandă să nu modificați setările implicite (decât dacă este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul de pornire a sistemului. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumperului baterie/clear CMOS din capitolul "Instalare hardware" pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu sigla de pornire va apărea când computerul pornește.
(Exemplu de versiune BIOS: D5)

Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Modul Classic Setup oferă setări BIOS detaliate. Puteți apăsa tastele săgeți de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit. Easy Mode permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare.

• Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults (Încarcă setările implicite optimizate) pentru a seta sistemul la valorile sale implicite.
• Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS.

M.I.T.

Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului dumneavoastră. Efectuarea incorectă a overclock-ului/supratensiunii poate duce la deteriorarea CPU-ului, chipset-ului sau memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea neadecvată a setărilor poate duce la eșecul sistemului de a porni. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

• Setări avansate de frecvență
  Valoarea ceasului gazdă
  Afișează frecvența curentă de funcționare a ceasului gazdă.
  Raportul ceasului CPU
  Vă permite să modificați raportul ceasului pentru CPU-ul instalat. Intervalul reglabil depinde de CPU-ul care este instalat.
  Frecvența CPU
  Afișează frecvența curentă de funcționare a CPU-ului.
• Setări avansate ale nucleului CPU
  Raportul ceasului CPU, frecvența CPU
  Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Setări avansate de frecvență.
  Raport de amplificare a performanței nucleului ^(Notă)
  Vă permite să modificați raportul pentru CPB. Intervalul reglabil depinde de CPU-ul care este instalat. (Implicit: Auto)
  Amplificarea performanței nucleului ^(Notă)
  Vă permite să determinați dacă să activați tehnologia Core Performance Boost (CPB), o tehnologie de amplificare a performanței CPU-ului. (Implicit: Auto)
  Raport de amplificare a performanței Turbo ^(Notă)
  Vă permite să determinați dacă să îmbunătățiți performanța CPU-ului. (Implicit: Dezactivat)
  Funcția AMD Cool&Quiet

  Activat	Permite driver-ului AMD Cool'n'Quiet să ajusteze dinamic ceasul CPU și VID-ul pentru a reduce căldura degajată de computer și consumul de energie al acestuia. (Implicit)
  Dezactivat	Dezactivează această funcție.

  Modul SVM
  Virtualizarea îmbunătățită de tehnologia de virtualizare va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem de computer poate funcționa ca mai multe sisteme virtuale. (Implicit: Activat)
  Modul C6 ^{(Nota 1)}
  Vă permite să determinați dacă CPU-ul va intra în modul C6 în starea de oprire a sistemului. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C6 este o stare de economisire a energiei mai îmbunătățită decât C1. (Implicit: Activat)
  Control global al stării C ^{(Nota 1)}
  Vă permite să determinați dacă CPU-ul va intra în stările C. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. (Implicit: Activat)
  Modul SMT ^{(Nota 1)}
  Vă permite să activați sau să dezactivați tehnologia de multi-threading simultan a CPU-ului. Această caracteristică funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
  Control Downcore ^{(Nota 1)}
  Vă permite să selectați numărul de nuclee CPU de activat (numărul de nuclee CPU poate varia în funcție de CPU). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
  Profil de memorie extremă (X.M.P.) ^{(Nota 2)}
  Permite BIOS-ului să citească datele SPD de pe modulul(ele) de memorie XMP pentru a îmbunătăți performanța memoriei când este activat.

  Dezactivat	Dezactivează această funcție. (Implicit)
  Profilul 1	Utilizează setările Profilului 1.
  Profilul 2 (Nota 2)	Utilizează setările Profilului 2.

  Multiplicatorul memoriei de sistem
  Vă permite să setați multiplicatorul memoriei de sistem. Auto setează multiplicatorul memoriei în funcție de datele SPD ale memoriei. (Implicit: Auto)
  Frecvența memoriei (MHz)
  Prima valoare a frecvenței memoriei este frecvența normală de funcționare a memoriei utilizate; a doua este frecvența memoriei care este ajustată automat în funcție de setările Multiplicatorului memoriei de sistem.

• Setări avansate ale memoriei
  Profilul de memorie extremă (X.M.P.) ^{(Nota 2)} , Multiplicatorul memoriei de sistem, Frecvența memoriei (Mhz)
  Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Setări avansate de frecvență.
  Modul de sincronizare a memoriei
  Manual și Advanced Manual permit configurarea intercalării canalelor, intercalării rangurilor și a setărilor de sincronizare a memoriei de mai jos. Opțiunile sunt: Auto (implicit), Manual, Advanced Manual.
  Tensiunea DDR a profilului
  Când utilizați un modul de memorie non-XMP sau Profilul de memorie extremă (X.M.P.) este setat pe Dezactivat, valoarea este afișată conform specificațiilor memoriei dumneavoastră. Când Profilul de memorie extremă (X.M.P.) este setat pe Profilul 1 sau Profilul 2, valoarea este afișată conform datelor SPD de pe memoria XMP.
  Întrețeserea canalelor
  Activează sau dezactivează întrețeserea canalelor de memorie. Activat permite sistemului să acceseze simultan diferite canale ale memoriei pentru a crește performanța și stabilitatea memoriei. (Implicit: Auto)
  Întrețeserea rangurilor
  Activează sau dezactivează întrețeserea rangurilor de memorie. Activat permite sistemului să acceseze simultan diferite ranguri ale memoriei pentru a crește performanța și stabilitatea memoriei. (Implicit: Auto)

• Sub-timpii memoriei canalelor A/B
  Acest submeniu oferă setări de sincronizare a memoriei pentru fiecare canal de memorie. Ecranele de setare a sincronizării respective sunt configurabile numai atunci când Modul de sincronizare a memoriei este setat pe Manual sau Advanced Manual. Notă: Sistemul dumneavoastră poate deveni instabil sau nu va mai porni după ce faceți modificări la sincronizările memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite încărcând valorile implicite optimizate sau ștergând valorile CMOS.

• Setări avansate de tensiune
  Acest submeniu vă permite să setați tensiunile CPU-ului, chipset-ului și memoriei.

• Starea de sănătate a PC-ului
  Resetați starea de deschidere a carcasei

  Dezactivat	Păstrează sau șterge înregistrarea stării anterioare de intruziune în șasiu. (Implicit)
  Activat	Șterge înregistrarea stării anterioare de intruziune în șasiu, iar câmpul Deschidere carcasă va afișa "Nu" la următoarea pornire.

  Carcasa deschisă
  Afișează starea de detectare a dispozitivului de detectare a intruziunilor în șasiu atașat la header-ul CI al plăcii de bază. Dacă capacul șasiului sistemului este îndepărtat, acest câmp va afișa "Da", altfel va afișa "Nu". Pentru a șterge înregistrarea stării de intruziune în șasiu, setați Resetare stare carcasă deschisă pe Activat, salvați setările în CMOS și apoi reporniți sistemul.
  CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/DRAM Tensiune canal A/B/DDRVpp A/B/+3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
  Afișează tensiunile curente ale sistemului.

• Setări diverse
  Configurarea slotului PCIe
  Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de funcționare real este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
  Îmbunătățire 3DMark01
  Vă permite să determinați dacă să îmbunătățiți performanța unor benchmark-uri vechi. (Implicit: Dezactivat)

• Setări Smart Fan 5
  Monitor
  Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN)
  Controlul vitezei ventilatorului
  Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să reglați viteza ventilatorului.

  Normal	Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți ajusta viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dumneavoastră. (Implicit)
  Silențios	Permite ventilatorului să funcționeze la viteze mici.
  Manual	Vă permite să controlați viteza ventilatorului în graficul curbei.
  Viteză maximă	Permite ventilatorului să funcționeze la viteze maxime.

Utilizarea temperaturii ca intrare pentru controlul ventilatorului
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
Interval de temperatură
Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului.
Modul de control al ventilatorului/pompei

Auto	Permite BIOS-ului să detecteze automat tipul de ventilator/pompă instalat și setează modul optim de control. (Implicit)
Tensiune	Modul de tensiune este recomandat pentru un ventilator/pompă cu 3 pini.
PWM	Modul PWM este recomandat pentru un ventilator/pompă cu 4 pini.

Temperatura
Afișează temperatura curentă a zonei țintă selectate.
Viteza ventilatorului
Afișează vitezele curente ale ventilatorului/pompei.
Controlul avertizării de temperatură
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Dezactivat (implicit), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Avertizare defecțiune ventilator/pompă
Permite sistemului să emită un sunet de avertizare dacă ventilatorul/pompa nu este conectat sau defectează. Verificați starea ventilatorului/pompei sau conexiunea ventilatorului/pompei când se întâmplă acest lucru. (Implicit: Dezactivat)

^(Notă) Acest element este prezent numai când instalați un CPU care acceptă această caracteristică.
^{(Nota 1)} Acest element este prezent numai când instalați un CPU care acceptă această caracteristică.
^{(Nota 2)} Acest element este prezent numai când instalați un CPU și un modul de memorie care acceptă această caracteristică.

Sistem

Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.
Limba sistemului
Selectează limba implicită utilizată de BIOS.
Data sistemului
Setează data sistemului. Formatul datei este săptămâna (doar citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Ora sistemului
Setează ora sistemului. Formatul orei este oră, minut și secundă. De exemplu, ora 1 p.m. este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Nivel de acces
Afișează nivelul curent de acces în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, implicit va afișa Administrator.) Nivelul Administrator vă permite să faceți modificări la toate setările BIOS-ului; nivelul Utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate.

BIOS

Boot Option Priorities
Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" pe lista de dispozitive de bootare. Pentru a boota de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:". Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 7 pe 64 de biți, selectați unitatea optică ce conține discul de instalare Windows 7 pe 64 de biți și are prefixul "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specifică ordinea de bootare pentru un anumit tip de dispozitiv, cum ar fi hard disk-uri, unități optice, unități de dischetă și dispozitive care acceptă funcția Boot from LAN, etc. Apăsați <Enter> pe acest element pentru a intra în submeniul care prezintă dispozitivele de același tip care sunt conectate. Acest element este prezent numai dacă este instalat cel puțin un dispozitiv pentru acest tip.
Bootup NumLock State
Activează sau dezactivează funcția Numlock pe tastatura numerică a tastaturii după POST. (Implicit: Activat)
Security Option
Specifică dacă este necesară o parolă de fiecare dată când sistemul bootează sau numai când intrați în BIOS Setup. După configurarea acestui element, setați parola (parolele) sub elementul Administrator Password/User Password.

Setup	O parolă este necesară numai pentru a intra în programul BIOS Setup.
System	O parolă este necesară pentru a boota sistemul și pentru a intra în programul BIOS Setup. (Implicit)

Full Screen LOGO Show
Vă permite să stabiliți dacă să afișați sigla GIGABYTE la pornirea sistemului. Dezactivat omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat)
Fast Boot
Activează sau dezactivează Fast Boot pentru a scurta procesul de bootare al sistemului de operare. Ultra Fast oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat)
SATA Support

All Sata Devices	Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.
Last Boot HDD Only	Cu excepția unității de bootare anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. (Implicit)

Acest element este configurabil numai când Fast Boot este setat la Enabled sau Ultra Fast.
VGA Support
Vă permite să selectați ce tip de sistem de operare să bootați.

Auto	Activează numai ROM-ul opțiunii moștenite.
EFI Driver	Activează ROM-ul opțiunii EFI. (Implicit)

Acest element este configurabil numai când Fast Boot este setat la Enabled sau Ultra Fast.
USB Support

Disabled	Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.
Full Initial	Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
Partial Initial	O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.

Acest element este configurabil numai când Fast Boot este setat la Enabled. Această funcție este dezactivată când Fast Boot este setat la Ultra Fast.
PS2 Devices Support

Disabled	Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.
Enabled	Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)

Acest element este configurabil numai când Fast Boot este setat la Enabled. Această funcție este dezactivată când Fast Boot este setat la Ultra Fast.
NetWork Stack Driver Support

Disabled	Dezactivează bootarea de pe rețea. (Implicit)
Enabled	Activează bootarea de pe rețea.

Acest element este configurabil numai când Fast Boot este setat la Enabled sau Ultra Fast.
Windows 10 Features
Vă permite să selectați sistemul de operare care urmează să fie instalat. (Implicit: Alt sistem de operare)
CSM Support
Activează sau dezactivează UEFI CSM (Modul de suport pentru compatibilitate) pentru a accepta un proces de bootare PC moștenit.

Enabled	Activează UEFI CSM. (Implicit)
Disabled	Dezactivează UEFI CSM și acceptă numai procesul de bootare UEFI BIOS.

Acest element este configurabil numai când Windows 10 Features este setat la Windows 10 sau Windows 10 WHQL.
LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați ROM-ul opțiunii moștenite pentru controlerul LAN. (Implicit: Dezactivat) Acest element este configurabil numai când CSM Support este setat la Enabled.
Storage Boot Option Control
Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii moștenite pentru controlerul dispozitivului de stocare.

Disabled	Dezactivează ROM-ul opțiunii.
UEFI Only	Activează numai ROM-ul opțiunii UEFI.
Legacy Only	Activează numai ROM-ul opțiunii moștenite. (Implicit)

Acest element este configurabil numai când CSM Support este setat la Enabled.
Other PCI Device ROM Priority
Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii Legacy pentru controlerul dispozitivului PCI, altele decât controlerele LAN, dispozitiv de stocare și grafică.

Disabled	Dezactivează ROM-ul opțiunii.
UEFI Only	Activează numai ROM-ul opțiunii UEFI. (Implicit)
Legacy Only	Activează numai ROM-ul opțiunii moștenite.

Acest element este configurabil numai când CSM Support este setat la Enabled.
Network Stack
Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
Ipv4 PXE Support
Activează sau dezactivează IPv4 PXE Support. Acest element este configurabil numai când Network Stack este activat.
Ipv4 HTTP Support
Activează sau dezactivează suportul de bootare HTTP pentru IPv4. Acest element este configurabil numai când Network Stack este activat.
Ipv6 PXE Support
Activează sau dezactivează IPv6 PXE Support. Acest element este configurabil numai când Network Stack este activat.
Ipv6 HTTP Support
Activează sau dezactivează suportul de bootare HTTP pentru IPv6. Acest element este configurabil numai când Network Stack este activat.
Administrator Password
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în BIOS Setup. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări la toate setările BIOS.
User Password
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în BIOS Setup. Cu toate acestea, parola de utilizator vă permite să faceți modificări numai la anumite setări BIOS, dar nu la toate. Pentru a anula parola, apăsați <Enter> pe elementul parolei și când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită confirmarea. NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că setați mai întâi parola de administrator.

Periferice

AMD CPU fTPM
Activează sau dezactivează funcția TPM 2.0 integrată în procesorul AMD. (Implicit: Activat)
LED_C Connect
Activează sau dezactivează luminile benzii LED RGB (RGBW) conectată la conectorul LED_C2 de pe placa de bază. (Implicit: Activat)
RGB Fusion
Vă permite să setați modul de iluminare LED pentru placa de bază.

Off	Dezactivează această funcție.
Pulse Mode	Toate LED-urile se estompează și reapar simultan.
Color Cycle	Toate LED-urile parcurg simultan un spectru complet de culori.
Static Mode	Toate LED-urile emit o singură culoare. (Implicit)
Flash Mode	Toate LED-urile se aprind și se sting simultan.

Legacy USB Support
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
XHCI Hand-off
Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
EHCI Hand-off
Determină dacă se activează funcția EHCI Hand-off pentru un sistem de operare fără suport EHCI Hand-off. (Implicit: Dezactivat)
Port 60/64 Emulation
Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui activată pentru suport legacy complet pentru tastaturi/mouses USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitive USB. (Implicit: Dezactivat)
USB Mass Storage Driver Support
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
USB Storage Devices
Afișează o listă cu dispozitivele de stocare USB conectate. Acest element apare numai atunci când este instalat un dispozitiv de stocare USB.
DAC-UP 2 Rear USB 3.0 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
Vă permite să creșteți tensiunea de ieșire a porturilor USB 3.1 Gen 1 de pe panoul din spate (cele de sub portul pentru tastatură/mouse PS/2) pentru a consolida stabilitatea dispozitivului (dispozitivelor) USB.

Normal	Păstrează tensiunea de ieșire originală. (Implicit)
Disable USB bus power	Dezactivează alimentarea conectorilor USB. Playerele audio high-end pot conecta propria sursă de alimentare USB externă.
Voltage Compensation +0.1V	Adaugă 0,1V la tensiunea de ieșire originală.
Voltage Compensation +0.2V	Adaugă 0,2V la tensiunea de ieșire originală.
Voltage Compensation +0.3V	Adaugă 0,3V la tensiunea de ieșire originală.

DAC-UP 2 Front USB 3.0_1 (Output Voltage of USB Ports Provided by the Onboard F_USB30_1 Connector)
Vă permite să creșteți tensiunea de ieșire a porturilor USB furnizate de conectorul F_USB30_1 de pe placa de bază pentru a consolida stabilitatea dispozitivului (dispozitivelor) USB.

Normal	Păstrează tensiunea de ieșire originală. (Implicit)
Disable USB bus power	Dezactivează alimentarea conectorilor USB. Playerele audio high-end pot conecta propria sursă de alimentare USB externă.
Voltage Compensation +0.1V	Adaugă 0,1V la tensiunea de ieșire originală.
Voltage Compensation +0.2V	Adaugă 0,2V la tensiunea de ieșire originală.
Voltage Compensation +0.3V	Adaugă 0,3V la tensiunea de ieșire originală.

DAC-UP 2 Front USB 3.0_2 (Output Voltage of USB Ports Provided by the Onboard F_USB30_2 Connector)
Vă permite să creșteți tensiunea de ieșire a porturilor USB furnizate de conectorul F_USB30_2 de pe placa de bază pentru a consolida stabilitatea dispozitivului (dispozitivelor) USB.

Normal	Păstrează tensiunea de ieșire originală. (Implicit)
Disable USB bus power	Dezactivează alimentarea conectorilor USB. Playerele audio high-end pot conecta propria sursă de alimentare USB externă.
Voltage Compensation +0.1V	Adaugă 0,1V la tensiunea de ieșire originală.
Voltage Compensation +0.2V	Adaugă 0,2V la tensiunea de ieșire originală.
Voltage Compensation +0.3V	Adaugă 0,3V la tensiunea de ieșire originală.

• Trusted Computing
  Activează sau dezactivează Trusted Platform Module (TPM).
• NVMe Configuration
  Afișează informații despre SSD-ul dvs. M.2 NVME PCIe dacă este instalat.
• OffBoard SATA Controller Configuration
  Afișează informații despre SSD-ul dvs. M.2 PCIe dacă este instalat.

Chipset

IOMMU
Activează sau dezactivează suportul AMD IOMMU. (Implicit: Automat)
Integrated Graphics ^(Note)
Activează sau dezactivează funcția grafică integrată.

Auto	BIOS-ul va activa sau dezactiva automat placa grafică integrată, în funcție de placa grafică instalată. (Implicit)
Disabled	Dezactivează placa grafică integrată.

UMA Frame Buffer Size ^(Note)
Acest element este configurabil numai când Integrated Graphics este setat la Force (Forțare). Dimensiunea bufferului de cadre este cantitatea totală de memorie de sistem alocată exclusiv pentru controlerul grafic integrat. MS-DOS, de exemplu, va utiliza doar această memorie pentru afișare. Opțiunile sunt: Auto (implicit), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Activează sau dezactivează RAID pentru controlerele SATA integrate în Chipset sau configurează controlerele SATA în modul AHCI.

RAID	Activează RAID pentru controlerul SATA.
AHCI	Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)

Chipset SATA Port Enable
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
Chipset SATA Port 0/1/2/3/4/5/6/7
Activează sau dezactivează fiecare port SATA.

^(Note) Acest element este prezent numai când instalați un procesor care acceptă această funcție.

Alimentare

AC BACK
Determină starea sistemului după revenirea alimentării după o pierdere de energie AC.

Memorie	Sistemul revine la ultima stare de veghe cunoscută la revenirea alimentării AC.
Întotdeauna activat	Sistemul este pornit la revenirea alimentării AC.
Întotdeauna oprit	Sistemul rămâne oprit la revenirea alimentării AC. (Implicit)

Power On By Keyboard
Permite pornirea sistemului printr-un eveniment de trezire de la tastatură PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.

Dezactivat	Dezactivează această funcție. (Implicit)
Parolă	Setați o parolă cu 1~5 caractere pentru a porni sistemul.
Tastatură 98	Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul.
Orice tastă	Apăsați orice tastă pentru a porni sistemul.

Power On Password
Setați parola când Power On By Keyboard este setat la Password. Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere și apoi apăsați <Enter> pentru a accepta. Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați din nou <Enter> fără a introduce parola pentru a șterge setările parolei.
Power On By Mouse
Permite pornirea sistemului printr-un eveniment de trezire de la mouse PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.

Dezactivat	Dezactivează această funcție. (Implicit)
Mutare	Mutați mouse-ul pentru a porni sistemul.
Dublu clic	Faceți dublu clic pe butonul stâng al mouse-ului pentru a porni sistemul.

ErP
Determină dacă sistemul trebuie să consume cea mai mică energie în starea S5 (oprire). Notă: Când acest element este setat la Enabled (Activat), următoarele funcții vor deveni indisponibile: Resume by Alarm (Reluare după alarmă), PME event wake up (Trezire eveniment PME), power on by mouse (pornire prin mouse), power on by keyboard (pornire prin tastatură) și wake on LAN (trezire prin LAN).
Soft-Off by PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.

Instant-Off	Apăsați butonul de alimentare, iar sistemul va fi oprit instantaneu. (Implicit)
Delay 4 Sec. (Întârziere 4 sec.)	Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.

Resume by Alarm
Determină dacă sistemul trebuie pornit la o oră dorită. (Implicit: Dezactivat) Dacă este activat, setați data și ora după cum urmează:
Wake up day (Ziua de trezire): Porniți sistemul la o anumită oră în fiecare zi sau într-o anumită zi din lună.
Wake up hour/minute/second (Ora/minutul/secunda de trezire): Setați ora la care sistemul va fi pornit automat.
Notă: Când utilizați această funcție, evitați oprirea inadecvată de la sistemul de operare sau scoaterea alimentării AC, deoarece setările pot să nu fie eficiente.
Wake on LAN
Activează sau dezactivează funcția de trezire prin LAN. (Implicit: Activat)
High Precision Event Timer
Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat)

Salvare și ieșire

Save & Exit Setup
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul de configurare BIOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
Exit Without Saving (Ieșire fără salvare)
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din configurarea BIOS fără a salva modificările efectuate în configurarea BIOS în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
Load Optimized Defaults
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna setările implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
Boot Override
Vă permite să selectați un dispozitiv pentru a porni imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dvs. va reporni automat și va porni de pe acel dispozitiv.
Save Profiles (Salvare profiluri)
Această funcție vă permite să salvați setările BIOS curente într-un profil. Puteți crea până la 8 profiluri și salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB (Selectați fișierul în HDD/FDD/USB) pentru a salva profilul pe dispozitivul de stocare.
Load Profiles
Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS dintr-un profil creat anterior, fără problemele de reconfigurare a setărilor BIOS. Mai întâi selectați profilul pe care doriți să-l încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB (Selectați fișierul în HDD/FDD/USB) pentru a introduce profilul creat anterior de pe dispozitivul de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Configurarea unui Set RAID

Niveluri RAID

	RAID 0	RAID 1	RAID 10
Numărul minim de hard disk-uri	≥2	2	4
Capacitatea matricei	Numărul de hard disk-uri * Dimensiunea celui mai mic hard disk	Dimensiunea celui mai mic hard disk	(Numărul de hard disk-uri/2) * Dimensiunea celui mai mic hard disk
Toleranță la erori	Nu	Da	Da

Înainte de a începe, vă rugăm să pregătiți următoarele elemente:

• Cel puțin două hard disk-uri SATA sau SSD M.2 SATA. (Pentru a asigura o performanță optimă, se recomandă să utilizați două hard disk-uri cu model și capacitate identice).
• Un disc de instalare Windows.
• Disc cu drivere pentru placa de bază.
• Un stick USB.

Configurarea controlerelor SATA

1. Instalarea hard disk-urilor
   Instalați hard disk-urile/SSD-urile în conectorii SATA/M.2 de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri.
2. Configurarea modului controlerului SATA în BIOS Setup
   Asigurați-vă că configurați corect modul controlerului SATA în BIOS Setup-ul sistemului.
   Pași:
   1. Porniți computerul și apăsați <Delete> pentru a intra în BIOS Setup în timpul POST (Power-On Self-Test). Sub Chipset, asigurați-vă că opțiunea Chipset SATA Port Enable este activată. Setați SATA Mode la RAID. Apoi salvați setările și reporniți computerul.
   2. Dacă doriți să configurați UEFI RAID, urmați pașii din "C-1." Pentru a intra în RAID ROM-ul vechi, salvați setările și ieșiți din BIOS Setup. Consultați "C-2" pentru mai multe informații.

      Meniurile BIOS Setup descrise în această secțiune pot diferi de setările exacte pentru placa dvs. de bază. Opțiunile reale din meniul BIOS Setup pe care le veți vedea vor depinde de placa de bază pe care o aveți și de versiunea BIOS-ului.
3. .
   1. Configurare UEFI RAID
      Numai Windows 10 pe 64 de biți acceptă configurarea UEFI RAID.
      Pași:
      1. În BIOS Setup, accesați BIOS și setați Windows 10 Features la Windows 10 și CSM Support la Disabled. Salvați modificările și ieșiți din BIOS Setup.
      2. După repornirea sistemului, intrați din nou în BIOS Setup. Apoi intrați în submeniul Peripherals\RAIDXpert2 Configuration.
      3. Pe ecranul RAIDXpert2 Configuration Utility, apăsați <Enter> pe Array Management pentru a intra în ecranul Create Array. Apoi, selectați un nivel RAID. Nivelurile RAID acceptate includ RAID 0, RAID 1 și RAID 10 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, apăsați <Enter> pe Select Physical Disks pentru a intra în ecranul Select Physical Disks.
      4. Pe ecranul Select Physical Disks, selectați hard disk-urile care vor fi incluse în matricea RAID și setați-le la Enabled. Apoi, utilizați tasta săgeată în jos pentru a vă deplasa la Apply Changes și apăsați <Enter>. Apoi reveniți la ecranul anterior și setați Array Size, Array Size Unit, Read Cache Policy și Write Cache Policy.
      5. După setarea capacității, mutați-vă la Create Array și apăsați <Enter> pentru a începe.
      6. După finalizare, veți fi readus la ecranul Array Management. Sub Manage Array Properties puteți vedea noul volum RAID și informații despre nivelul RAID, numele matricei, capacitatea matricei etc.
   2. Configurarea Legacy RAID ROM
      Intrați în utilitarul de configurare RAID BIOS vechi pentru a configura o matrice RAID. Omiteți acest pas și continuați cu instalarea sistemului de operare Windows pentru o configurație non-RAID. Pas:

1. După ce începe testul de memorie POST și înainte de a începe încărcarea sistemului de operare, căutați un mesaj care spune "Press <Ctrl-R> to Configure" (Apăsați <Ctrl-R> pentru a configura). Apăsați <Ctrl> + <R> pentru a intra în utilitarul de configurare RAID BIOS.
2. Pentru a crea o matrice nouă, apăsați <Enter> pe opțiunea Create Array (Creați matrice).
3. Bara de selecție se va muta în secțiunea Disks (Discuri) din partea dreaptă a ecranului. Selectați hard disk-urile care vor fi incluse în matricea RAID. Utilizați tasta săgeată în sus sau în jos pentru a selecta un hard disk și apăsați <Insert>. Hard disk-ul selectat va fi afișat în verde. Pentru a utiliza toate hard disk-urile, pur și simplu apăsați <A> pentru a selecta toate. Apoi apăsați <Enter> și bara de selecție se va muta în secțiunea User Input (Intrare utilizator) din partea stângă jos a ecranului.
4. Mai întâi, selectați un mod RAID și apăsați <Enter>. Selecțiile disponibile depind de numărul de hard disk-uri instalate. Apoi, urmați instrucțiunile de pe ecran pentru a specifica dimensiunea matricei. Puteți selecta All available space (Tot spațiul disponibil) pentru a utiliza dimensiunea maximă permisă sau puteți utiliza tasta săgeată în sus sau în jos pentru a ajusta dimensiunea și apăsați <Enter>.
5. Selectați un mod de caching. Opțiunile includ Read/Write (Citire/Scriere), Read Only (Numai citire) și None (Niciunul). Apoi apăsați <Enter> pentru a continua.
6. În cele din urmă, va apărea un mesaj care spune "Confirm Creation of Array" (Confirmați crearea matricei). Apăsați <C> pentru a confirma sau <Esc> pentru a reveni la ecranul anterior.
7. Când ați terminat, veți vedea noua matrice pe ecranul principal. Pentru a ieși din utilitarul RAID BIOS, apăsați <Esc> și apoi apăsați <C> pentru a confirma.

^(Notă) Consultați "Conectori interni", pentru notificările de instalare pentru conectorii M.2 și SATA.

Instalarea driverului SATA RAID/AHCI și a sistemului de operare
Cu setările BIOS corecte, sunteți gata să instalați sistemul de operare.

Instalarea sistemului de operare
Deoarece unele sisteme de operare includ deja driverul SATA RAID/AHCI, nu trebuie să instalați driverul RAID/AHCI separat în timpul procesului de instalare Windows. După instalarea sistemului de operare, vă recomandăm să instalați toate driverele necesare de pe discul cu drivere al plăcii de bază folosind "Xpress Install" pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită să furnizați un driver SATA RAID/AHCI suplimentar în timpul procesului de instalare a sistemului de operare, vă rugăm să consultați pașii de mai jos:

1. Copiați folderul Hw10 de sub folderul \Boot de pe discul cu drivere pe stick-ul USB.
2. Porniți de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care solicită să încărcați driverul, selectați Browse (Răsfoire).
3. Introduceți stick-ul USB și apoi navigați la locația driverului. Locațiile driverelor sunt următoarele: \Hw10\RAID\x64
4. Selectați mai întâi AMD-RAID Bottom Device și faceți clic pe Next (Următorul) pentru a încărca driverul. Apoi selectați AMD-RAID Controller și faceți clic pe Next (Următorul) pentru a încărca driverul. În cele din urmă, continuați instalarea sistemului de operare.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea unei matrice RAID.

Instalarea driverelor

• Înainte de a instala driverele, mai întâi instalați sistemul de operare. (Următoarele instrucțiuni utilizează Windows 10 ca sistem de operare exemplu.)
• După instalarea sistemului de operare, introduceți discul cu drivere al plăcii de bază în unitatea optică. Faceți clic pe mesajul "Tap to choose what happens with this disc" (Atingeți pentru a alege ce se întâmplă cu acest disc) din colțul din dreapta sus al ecranului și selectați "Run Run.exe" (Execută Run.exe). (Sau accesați My Computer (Computerul meu), faceți dublu clic pe unitatea optică și executați programul Run.exe.)

"Xpress Install" va scana automat sistemul dvs. și apoi va lista toate driverele care sunt recomandate pentru a fi instalate. Puteți face clic pe butonul Xpress Install și "Xpress Install" va instala toate driverele selectate. Sau faceți clic pe săgeată icon pentru a instala individual driverele de care aveți nevoie.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea software-ului audio.

Coduri LED de depanare

Bootare normală

Cod	Descriere
10	PEI Core este pornit.
11	Inițializarea pre-memorie a procesorului este pornită.
12~14	Rezervat.
15	Inițializarea pre-memorie a punții de nord este pornită.
16~18	Rezervat.
19	Inițializarea pre-memorie a punții de sud este pornită.
1A~2A	Rezervat.
2B~2F	Inițializarea memoriei.
31	Memorie instalată.
32~36	Inițializarea CPU PEI.
37~3A	Inițializarea IOH PEI.
3B~3E	Inițializarea PCH PEI.
3F~4F	Rezervat.
60	DXE Core este pornit.
61	Inițializarea NVRAM.
62	Instalarea serviciilor runtime PCH.
63~67	Inițializarea CPU DXE este pornită.
68	Inițializarea punții gazdă PCI este pornită.
69	Inițializarea IOH DXE.
6A	Inițializarea IOH SMM.
6B~6F	Rezervat.
70	Inițializarea PCH DXE.
71	Inițializarea PCH SMM.
72	Inițializarea dispozitivelor PCH.
73~77	Inițializarea PCH DXE (specifică modulului PCH).
78	Inițializarea ACPI Core.
79	Inițializarea CSM este pornită.
7A~7F	Rezervat pentru utilizare AMI.
80~8F	Rezervat pentru utilizare OEM (coduri de inițializare OEM DXE).
90	Transfer de fază către BDS (Boot Device Selection) de la DXE.
91	Emite eveniment pentru a conecta drivere.
92	Inițializarea magistralei PCI este pornită.
93	Inițializarea hot plug-ului magistralei PCI.
94	Enumerarea magistralei PCI pentru detectarea numărului de resurse solicitate.
95	Verifică resursele solicitate de dispozitivul PCI.
96	Atribuie resurse dispozitivului PCI.
97	Dispozitivele de ieșire consolă se conectează (ex. monitorul este aprins).
98	Dispozitivele de intrare consolă se conectează (ex. tastatura/mouse-ul PS2/USB sunt activate).
99	Inițializarea Super IO.
9A	Inițializarea USB este pornită.
9B	Emite resetare în timpul procesului de inițializare USB.
9C	Detectează și instalează toate dispozitivele USB conectate în prezent.
9D	Activează toate dispozitivele USB conectate în prezent.
9E~9F	Rezervat.
A0	Inițializarea IDE este pornită.
A1	Emite resetare în timpul procesului de inițializare IDE.
A2	Detectează și instalează toate dispozitivele IDE conectate în prezent.
A3	Activează toate dispozitivele IDE conectate în prezent.
A4	Inițializarea SCSI este pornită.
A5	Emite resetare în timpul procesului de inițializare SCSI.
A6	Detectează și instalează toate dispozitivele SCSI conectate în prezent.
A7	Activează toate dispozitivele SCSI conectate în prezent.
A8	Verifică parola dacă este necesar.
A9	Configurarea BIOS este pornită.
AA	Rezervat.
AB	Așteaptă comanda utilizatorului în configurarea BIOS.
AC	Rezervat.
AD	Emite evenimentul Ready To Boot pentru bootarea sistemului de operare.
AE	Bootare în sistemul de operare Legacy.
AF	Ieșire din serviciile de bootare.
B0	Începe instalarea Runtime AP.
B1	Se termină instalarea Runtime AP.
B2	Inițializarea Legacy Option ROM.
B3	Resetare sistem dacă este necesar.
B4	Hot plug-in dispozitiv USB.
B5	Hot plug dispozitiv PCI.
B6	Curățarea NVRAM.
B7	Reconfigurarea setărilor NVRAM.
B8~BF	Rezervat.
C0~CF	Rezervat.

Reluare S3

Cod	Descriere
E0	Reluarea S3 este pornită (apelată din DXE IPL).
E1	Completează datele scriptului de bootare pentru reluarea S3.
E2	Inițializează VGA pentru reluarea S3.
E3	Apel vector de trezire OS S3.

Recuperare

Cod	Descriere
F0	Modul de recuperare va fi declanșat din cauza detectării unui volum de firmware nevalid.
F1	Modul de recuperare va fi declanșat de decizia utilizatorului.
F2	Recuperarea este pornită.
F3	Este găsită imaginea firmware de recuperare.
F4	Este încărcată imaginea firmware de recuperare.
F5~F7	Rezervat pentru codurile de progres AMI viitoare.

Eroare

Cod	Descriere
50~55	Apare o eroare de inițializare a memoriei.
56	Tip sau viteză CPU nevalidă.
57	Nepotrivire CPU.
58	Testul automat CPU a eșuat sau posibilă eroare a memoriei cache a CPU.
59	Nu este găsit micro-codul CPU sau actualizarea micro-codului a eșuat.
5A	Eroare internă a CPU.
5B	Reset PPI a eșuat.
5C~5F	Rezervat.
D0	Eroare de inițializare a CPU.
D1	Eroare de inițializare IOH.
D2	Eroare de inițializare PCH.
D3	Unele dintre protocoalele arhitecturale nu sunt disponibile.
D4	Eroare de alocare a resurselor PCI. Fără resurse.
D5	Fără spațiu pentru inițializarea Legacy Option ROM.
D6	Nu sunt găsite dispozitive de ieșire consolă.
D7	Nu sunt găsite dispozitive de intrare consolă.
D8	Este o parolă nevalidă.
D9~DA	Nu se poate încărca opțiunea de bootare.
DB	Actualizarea flash a eșuat.
DC	Protocolul de resetare a eșuat.
DE~DF	Rezervat.
E8	Reluarea S3 a eșuat.
E9	Nu este găsit S3 Resume PPI.
EA	Scriptul de bootare de reluare S3 este nevalid.
EB	Apelul de trezire S3 OS a eșuat.
EC~EF	Rezervat.
F8	Recuperarea PPI este nevalidă.
<F9>	Capsula de recuperare nu este găsită.
FA	Capsulă de recuperare nevalidă.
FB~FF	Rezervat.

Contactați-ne
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresă: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistență tehnică și non-tehnică (Vânzări/Marketing): http://esupport.gigabyte.com
Adresă WEB (engleză): http://www.gigabyte.com
Adresă WEB (chineză): http://www.gigabyte.tw

• GIGABYTE eSupport
  Pentru a trimite o întrebare tehnică sau non-tehnică (Vânzări/Marketing), vă rugăm să accesați: http://esupport.gigabyte.com


Identificarea reviziei plăcii de bază
Numărul de revizie de pe placa de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că revizia plăcii de bază este 1.0. Verificați revizia plăcii de bază înainte de a actualiza BIOS-ul, driverele sau când căutați informații tehnice.
Exemplu:

Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web GIGABYTE.

Drepturi de autor
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Toate drepturile rezervate. Mărcile comerciale menționate în acest manual sunt înregistrate legal proprietarilor respectivi.

Referințe

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați GIGABYTE GA-AX370-Gaming 5 - Manualul plăcii de bază

Limbi disponibile
