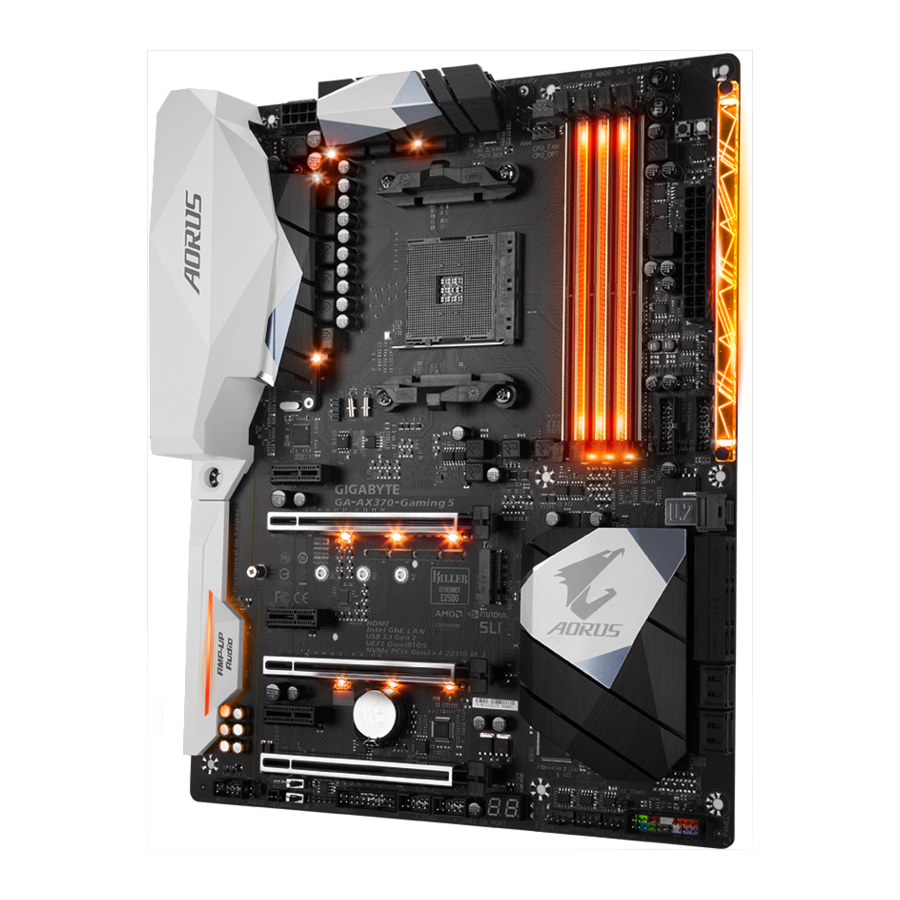

GIGABYTE GA-AX370-Gaming 5 - Manual de la placa base

Especificaciones del producto

^(Nota) El soporte real puede variar según la CPU.
* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Instalación de la CPU

Lea las siguientes directrices antes de comenzar a instalar la CPU:

• Asegúrese de que la placa base sea compatible con la CPU. (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
• Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
• Localice el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede localizar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
• Aplique una capa uniforme y delgada de grasa térmica en la superficie de la CPU.
• No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, podría producirse un sobrecalentamiento y daños en la CPU.
• Ajuste la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Localice el pin uno (denotado por un pequeño triángulo) del zócalo de la CPU y la CPU.

Instalación de la memoria

• Asegúrese de que la placa base sea compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Visite el sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
• Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
• Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona cuatro zócalos de memoria y es compatible con la tecnología de doble canal. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de memoria original. Los cuatro zócalos de memoria se dividen en dos canales y cada canal tiene dos zócalos de memoria de la siguiente manera:
Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Visite el sitio web de GIGABYTE para obtener listas de compatibilidad de CPU, módulos de memoria, SSD, M.2 y dispositivos U.2.

Visite la página Support\Utility List (Soporte\Lista de utilidades) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Tabla de configuraciones de memoria de doble canal:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Dos módulos	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
Cuatro módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided (Simple cara), DS=Double-Sided (Doble cara), "- -"=Sin memoria)

Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en modo de doble canal.

1. El modo de doble canal no se puede habilitar si solo está instalado un módulo de memoria.
2. Cuando se habilita el modo de doble canal con dos o cuatro módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips, e instalarla en los mismos zócalos de color. Para un rendimiento óptimo, cuando se habilita el modo de doble canal con dos módulos de memoria, recomendamos instalarlos en los zócalos DDR4_1 y DDR4_2.

Instalación de una tarjeta de expansión

Lea las siguientes directrices antes de comenzar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
• Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

• Para habilitar o configurar la función de amplificación de audio para la toma de salida de línea, acceda a la aplicación HD Audio Manager (Administrador de audio HD).
• Si desea instalar un altavoz lateral, debe reasignar la toma de entrada de línea o la toma de entrada de micrófono para que sea la salida del altavoz lateral utilizando la aplicación HD Audio Manager (Administrador de audio HD).
• Visite el sitio web de GIGABYTE para obtener más información sobre el software de audio.

• Al quitar el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y luego retírelo de la placa base.
• Al quitar el cable, tire de él directamente del conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

Botones, interruptores y LEDs integrados

Interruptores de la BIOS e indicadores LED de la BIOS
El interruptor de la BIOS (BIOS_SW) permite a los usuarios seleccionar fácilmente una BIOS diferente para el arranque o el overclocking, lo que ayuda a reducir los fallos de la BIOS durante el overclocking. El interruptor DualBIOS™ (SB) permite activar o desactivar la función DualBIOS™. El indicador LED (MBIOS_LED/BBIOS_LED) muestra qué BIOS está activa.
BIOS_SW

	1: BIOS principal (Arranque desde la BIOS principal)
	2: BIOS de respaldo (Arranque desde la BIOS de respaldo)

SB

	1: Dual BIOS
	2: Single BIOS

Indicadores LED de la BIOS:
MBIOS_LED (La BIOS principal está activa)
BBIOS_LED (La BIOS de respaldo está activa)

CPU/VGA/DRAM/BOOT (LEDs de estado)
Los LEDs de estado muestran si la CPU, la tarjeta gráfica, la memoria y el sistema operativo funcionan correctamente después del encendido del sistema. Si el LED de la CPU/VGA/DRAM está encendido, significa que el dispositivo correspondiente no funciona normalmente; si el LED de BOOT está encendido, significa que aún no ha entrado en el sistema operativo.

CPU: LED de estado de la CPU
VGA: LED de estado de la tarjeta gráfica
DRAM: LED de estado de la memoria
BOOT: LED de estado del sistema operativo

Botones rápidos
Esta placa base tiene 3 botones rápidos: botón de encendido (power button), botón de reinicio (reset button) y botón de borrado de la CMOS (clear CMOS button). El botón de encendido y el botón de reinicio permiten a los usuarios encender/apagar o reiniciar rápidamente el ordenador en un entorno de caja abierta cuando quieren cambiar componentes de hardware o realizar pruebas de hardware. Utilice este botón para borrar la configuración de la BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica cuando sea necesario.
PW_SW: Botón de encendido (Power Button)
RST_SW: Botón de reinicio (Reset Button)
CMOS_SW: Botón de borrado de la CMOS (Clear CMOS Button)

• Siempre apague su ordenador y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
• NOTE: No utilice el botón de borrado de la CMOS cuando el sistema esté encendido, o el sistema puede apagarse y pueden producirse pérdidas de datos o daños.
• Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults) o configure manualmente los ajustes de la BIOS (consulte el capítulo "Configuración de la BIOS" para las configuraciones de la BIOS).

Botón OC
El botón OC ayuda a los entusiastas y overclockers no sólo a obtener el máximo rendimiento de su hardware, sino también la experiencia de OC más agradable.
Botón OC: Pulse este botón para cargar la configuración de overclocking de GIGABYTE más optimizada para su hardware.

Conectores internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. CPU_OPT
6. SYS_FAN5_PUMP/SYS_FAN6_PUMP
7. EC_TEMP1/EC_TEMP2
8. LED_C1
9. LED_C2
10. SATA EXPRESS
11. SATA3 0/1/2/3/4/5/6/7

12. U2_32G
13. M2F_32G
14. F_PANEL
15. F_AUDIO
16. SPDIF_O
17. F_USB30_1/F_USB30_2
18. F_USB1/F_USB2
19. TPM
20. BAT
21. CLR_CMOS

Lea las siguientes directrices antes de conectar dispositivos externos:

• Primero, asegúrese de que sus dispositivos cumplen con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su ordenador. Desconecte el cable de alimentación de la toma de corriente para evitar daños a los dispositivos.
• Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.

1/2) ATX_12V/ATX (Conector de alimentación de 12 V de 2x4 y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y de que todos los dispositivos están instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no se iniciará.

Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se puede arrancar.

Nº de pin	Definición	Nº de pin	Definición
1	GND (Solo para 12 V de 2x4 pines)	5	+12 V (Solo para 12 V de 2x4 pines)
2	GND (Solo para 12 V de 2x4 pines)	6	+12 V (Solo para 12 V de 2x4 pines)
3	GND	7	+12 V
4	GND	8	+12 V

Nº de pin	Definición	Nº de pin	Definición
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (encendido/apagado suave)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good (Alimentación correcta)	20	NC
9	5VSB (en espera +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (Solo para ATX de 2x12 pines)	23	+5 V (Solo para ATX de 2x12 pines)
12	3,3 V (Solo para ATX de 2x12 pines)	24	GND (Solo para ATX de 2x12 pines)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Conectores de ventilador)
Todos los conectores de ventilador de esta placa base son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de errores. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

Nº de pin	Definición
1	GND
2	Control de velocidad por tensión
3	Sensor
4	Control de velocidad PWM

5. CPU_OPT (Conector de ventilador de refrigeración líquida de la CPU)
   El conector de ventilador es de 4 pines y posee un diseño de inserción a prueba de errores. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de errores. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador.


   Nº de pin	Definición
   1	GND
   2	Control de velocidad por tensión
   3	Sensor
   4	Control de velocidad PWM

6. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Conectores de ventilador del sistema/bomba de refrigeración líquida)
   Los conectores de ventilador/bomba son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de errores. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis. Los conectores también proporcionan control de velocidad para una bomba de refrigeración líquida, consulte el capítulo "Configuración de la BIOS", "M.I.T." para obtener más información.


   Nº de pin	Definición
   1	GND
   2	Control de velocidad por tensión
   3	Sensor
   4	Control de velocidad PWM

• Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se bloquee.
• Estos conectores de ventilador no son bloques de puentes de configuración. No coloque una tapa de puente en los conectores.

7. EC_TEMP1/EC_TEMP2 (Conectores de sensor de temperatura)
   Conecte los cables del termistor a los conectores para la detección de temperatura.


   Nº de pin	Definición
   1	ENTRADA DEL SENSOR
   2	GND

8. LED_C1 (Conector de cable de extensión de tira LED RGB/tira LED del refrigerador de la CPU)
   El conector se puede utilizar para conectar una tira LED del refrigerador de la CPU o una tira LED RGB 5050 estándar (12V/G/R/B), con una potencia nominal máxima de 2A (12V) y una longitud máxima de 2 m.


   Nº de pin	Definición
   1	12V
   G
   3	R
   4	B

   Conexión de la tira LED del refrigerador de la CPU:
   Conecte el conector de la tira LED del refrigerador de la CPU (marcado con una flecha) al Pin 1 (12V) de este conector.
   Conexión de la tira LED estándar: Conecte un extremo del cable de extensión de la tira LED RGB al conector y el otro extremo a su tira LED RGB. El cable negro (marcado con un triángulo en el enchufe) del cable de extensión debe conectarse al Pin 1 (12V) de este conector. El pin de 12V (marcado con una flecha) en el otro extremo del cable de extensión debe alinearse con los 12V de la tira LED. Tenga cuidado con la orientación de la conexión de la tira LED; una conexión incorrecta puede dañar la tira LED.


10. SATA EXPRESS (Conectores SATA Express)
    Cada conector SATA Express admite un único dispositivo SATA Express.



11. SATA3 0/1/2/3/4/5/6/7 (Conectores SATA 6Gb/s)
    Los conectores SATA cumplen con el estándar SATA 6Gb/s y son compatibles con los estándares SATA 3Gb/s y SATA 1.5Gb/s. Cada conector SATA admite un único dispositivo SATA. El Chipset AMD admite RAID 0, RAID 1 y RAID 10. Consulte el capítulo "Configuring a RAID Set" (Configuración de un conjunto RAID) para obtener instrucciones sobre cómo configurar una matriz RAID.


    Nº de pin	Definición
    1	GND
    2	TXP
    3	TXN
    4	GND
    5	RXN
    6	RXP
    7	GND

12. U2_32G (Conector U.2)
    El conector U.2 admite un único dispositivo U.2.


13. M2F_32G (Conector M.2 Socket 3)
    El conector M.2 admite SSD M.2 SATA y SSD M.2 PCIe y admite la configuración SATA RAID a través del Chipset AMD. Tenga en cuenta que no se puede utilizar un SSD M.2 PCIe para crear una matriz RAID. Consulte el capítulo "Configuring a RAID Set" (Configuración de un conjunto RAID) para obtener instrucciones sobre cómo configurar una matriz RAID.

    1. Utilice un destornillador para aflojar el tornillo y la tuerca de la placa base. Localice el orificio de montaje adecuado para el SSD M.2 que se va a instalar y, a continuación, atornille primero la tuerca.
    2. Deslice el SSD M.2 en el conector en ángulo.
    3. Presione el SSD M.2 hacia abajo y, a continuación, asegúrelo con el tornillo.

       Seleccione el orificio adecuado para el SSD M.2 que se va a instalar y vuelva a apretar el tornillo y la tuerca.

Avisos de instalación para los conectores M2F_32G y SATA:
Debido al número limitado de carriles proporcionados por el Chipset, la disponibilidad de los conectores SATA puede verse afectada por el tipo de dispositivos instalados en el conector M2F_32G. El conector M2F_32G comparte ancho de banda con el conector SATA3 3. Consulte la siguiente tabla para obtener más detalles.

Tipo de SSD/conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe x4 SSD*
M.2 PCIe x2 SSD
No M.2 SSD Installed (Sin SSD M.2 instalado)

: Disponible,
: No disponible
* Solo para procesadores AMD Ryzen ™.

14. F_PANEL (Conector del panel frontal)
    Conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines que se indican a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

    • PLED/PWR_LED (LED de encendido, amarillo/púrpura):

      Estado del sistema	LED
      S0	Encendido
      S3/S4/S5	Apagado

      Se conecta al indicador de estado de energía en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

    • PW (Power Switch, Red): Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema usando el interruptor de encendido (consulte el capítulo "Configuración de la BIOS", "Energía", para obtener más información).
    • SPEAK (Speaker, Orange): Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un solo pitido corto si no se detecta ningún problema al inicio del sistema.
    • HD (Hard Drive Activity LED, Blue): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
    • RES (Reset Switch, Green): Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar el ordenador si este se bloquea y no puede realizar un reinicio normal.
    • CI (Chassis Intrusion Header, Gray): Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha retirado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis.
    • NC (Orange): No Connection (Sin conexión).

      El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de encendido, un interruptor de reinicio, un LED de encendido, un LED de actividad del disco duro, un altavoz, etc. Al conectar el módulo del panel frontal del chasis a este conector, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.
    15. F_AUDIO (Front Panel Audio Header) (Cabezal de audio del panel frontal)
        El cabezal de audio del panel frontal admite audio de alta definición (HD) de Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal del chasis a este cabezal. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del cabezal de la placa base. Una conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.

        For HD Front Panel Audio (Para audio HD del panel frontal):

        Pin No.	Definition (Definición)
        1	MIC2_L
        2	GND
        3	MIC2_R
        4	NC
        5	LINE2_R
        6	Sense (Detección)
        7	FAUDIO_JD
        8	No Pin (Sin pin)
        9	LINE2_L
        10	Sense (Detección)

        For AC'97 Front Panel Audio (Para audio AC'97 del panel frontal):

        Pin No.	Definition (Definición)
        1	MIC
        2	GND
        3	MIC Power (Alimentación del micrófono)
        4	NC
        5	Line Out (R) (Salida de línea (D))
        6	NC
        7	NC
        8	No Pin (Sin pin)
        9	Line Out (L) (Salida de línea (I))
        10	NC

    • The front panel audio header supports HD audio by default. (El cabezal de audio del panel frontal admite audio HD de forma predeterminada.)
    • Audio signals will be present on both of the front and back panel audio connections simultaneously. (Las señales de audio estarán presentes simultáneamente en las conexiones de audio del panel frontal y posterior.)
    • Some chassis provide a front panel audio module that has separated connectors on each wire instead of a single plug. For information about connecting the front panel audio module that has different wire assignments, please contact the chassis manufacturer. (Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.)

16. SPDIF_O (S/PDIF Out Header) (Cabezal de salida S/PDIF)
    Este cabezal admite salida S/PDIF digital y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para la salida de audio digital desde la placa base a ciertas tarjetas de expansión, como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que utilice un cable de audio digital S/PDIF para la salida de audio digital desde la placa base a la tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de su tarjeta de expansión.


    Pin No.	Definition (Definición)
    1	SPDIFO
    2	GND

17. F_USB30_1/F_USB30_2 (USB 3.1 Gen 1 Headers) (Cabezales USB 3.1 Gen 1)
    Los cabezales cumplen con las especificaciones USB 3.1 Gen 1 y USB 2.0 y pueden proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.


    Pin No.	Definition (Definición)	Pin No.	Definition (Definición)
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13 B S S	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20 S	No Pin (Sin pin)

18. F_USB1/F_USB2 (USB 2.0/1.1 Headers) (Cabezales USB 2.0/1.1)
    Los cabezales cumplen con las especificaciones USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.


    Pin No.	Definition (Definición)	Pin No.	Definition (Definición)
    1	Power (5V) (Alimentación (5V))	6	USB DY+
    2	Power (5V) (Alimentación (5V))	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	No Pin (Sin pin)
    5	USB DX+	10	NC

    • No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el conector USB 2.0/1.1.
    • Antes de instalar el soporte USB, asegúrese de apagar su ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar daños al soporte USB.

19. TPM (Cabezal del Módulo de Plataforma Segura)
    Puede conectar un TPM (Módulo de Plataforma Segura) a este cabezal.


    Nº de pin	Definición	Nº de pin	Definición
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Sin pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

20. BAT (Batería)
    La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en la CMOS cuando el ordenador está apagado. Reemplace la batería cuando el voltaje de la batería caiga a un nivel bajo, o los valores de la CMOS pueden no ser precisos o pueden perderse.
    Puede borrar los valores de la CMOS retirando la batería:

    1. Apague su ordenador y desenchufe el cable de alimentación.
    2. Retire suavemente la batería del soporte de la batería y espere un minuto. (O use un objeto metálico como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
    3. Reemplace la batería.
    4. Enchufe el cable de alimentación y reinicie su ordenador. S F

• Siempre apague su ordenador y desenchufe el cable de alimentación antes de reemplazar la batería.
• Reemplace la batería por una equivalente. Peligro de explosión si la batería se reemplaza con un modelo incorrecto.
• Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería usted mismo o no está seguro del modelo de batería.
• Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) B_ _ de la batería (el lado positivo debe estar hacia arriba).
• Las baterías usadas deben manipularse de acuerdo con las normativas medioambientales locales.

Pantalla de inicio

Aparecerá la siguiente pantalla del logotipo de inicio cuando el ordenador se inicie.
(Ejemplo de versión del BIOS: D5)

Existen dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásico proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. El modo Easy (fácil) permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para obtener un rendimiento óptimo. En el modo Easy (fácil), puede utilizar el ratón para desplazarse por los elementos de configuración.

• Cuando el sistema no es estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer su sistema a sus valores predeterminados.
• Los menús de configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

M.I.T.

La estabilidad del sistema con los ajustes de overclocking/sobrevoltaje que realice depende de la configuración general del sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y recomendamos no modificar la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La modificación inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

• Configuración avanzada de frecuencia (Advanced Frequency Settings)
  Valor del reloj del host (Host Clock Value)
  Muestra la frecuencia de funcionamiento actual del reloj del host.
  Relación de reloj de la CPU (CPU Clock Ratio)
  Le permite modificar la relación de reloj de la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
  Frecuencia de la CPU (CPU Frequency)
  Muestra la frecuencia de funcionamiento actual de la CPU.
• Configuración avanzada del núcleo de la CPU (Advanced CPU Core Settings)
  Relación de reloj de la CPU, Frecuencia de la CPU (CPU Clock Ratio, CPU Frequency)
  La configuración anterior es sincrónica con la de los mismos elementos en el menú Configuración avanzada de frecuencia (Advanced Frequency Settings).
  Relación de mejora del rendimiento del núcleo (Core Performance Boost Ratio) ^(Nota)
  Le permite modificar la relación para el CPB. El rango ajustable depende de la CPU que se esté instalando. (Predeterminado: Auto)
  Mejora del rendimiento del núcleo (Core Performance Boost) ^(Nota)
  Le permite determinar si desea activar la tecnología de mejora del rendimiento del núcleo (Core Performance Boost) (CPB), una tecnología de mejora del rendimiento de la CPU. (Predeterminado: Auto)
  Relación de mejora del rendimiento Turbo (Turbo Performance Boost Ratio) ^(Nota)
  Le permite determinar si desea mejorar el rendimiento de la CPU. (Predeterminado: Desactivado)
  Función AMD Cool&Quiet

  Activado (Enabled)	Permite que el controlador AMD Cool'n'Quiet ajuste dinámicamente el reloj de la CPU y el VID para reducir la salida de calor de su ordenador y su consumo de energía. (Predeterminado)
  Desactivado (Disabled)	Desactiva esta función.

  Modo SVM (SVM Mode)
  La virtualización mejorada por la tecnología de virtualización permitirá que una plataforma ejecute múltiples sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como múltiples sistemas virtuales. (Predeterminado: Activado)
  Modo C6 (C6 Mode) ^{(Nota 1)}
  Le permite determinar si desea que la CPU entre en modo C6 en estado de detención del sistema. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. El estado C6 es un estado de ahorro de energía más avanzado que el C1. (Predeterminado: Activado)
  Control global de estado C (Global C-state Control) ^{(Nota 1)}
  Le permite determinar si desea que la CPU entre en estados C. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. (Predeterminado: Activado)
  Modo SMT (SMT Mode) ^{(Nota 1)}
  Le permite activar o desactivar la tecnología de subprocesos múltiples simultáneos de la CPU. Esta función solo funciona para sistemas operativos que admiten el modo multiprocesador. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Control de reducción de núcleos (Downcore Control) ^{(Nota 1)}
  Le permite seleccionar el número de núcleos de CPU que se van a activar (el número de núcleos de CPU puede variar según la CPU). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Perfil de memoria extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Nota 2)}
  Permite que la BIOS lea los datos SPD en el/los módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.

  Desactivado (Disabled)	Desactiva esta función. (Predeterminado)
  Perfil1 (Profile1)	Utiliza la configuración del Perfil 1.
  Perfil2 (Profile2) (Nota 2)	Utiliza la configuración del Perfil 2.

  Multiplicador de memoria del sistema (System Memory Multiplier)
  Le permite establecer el multiplicador de memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
  Frecuencia de la memoria (MHz) (Memory Frequency (MHz))
  El primer valor de frecuencia de la memoria es la frecuencia de funcionamiento normal de la memoria que se está utilizando; el segundo es la frecuencia de la memoria que se ajusta automáticamente de acuerdo con la configuración del Multiplicador de memoria del sistema (System Memory Multiplier).

• Configuración avanzada de la memoria (Advanced Memory Settings)
  Perfil de memoria extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Nota 2)} , Multiplicador de memoria del sistema (System Memory Multiplier), Frecuencia de la memoria (Mhz) (Memory Frequency(Mhz))
  La configuración anterior es sincrónica con la de los mismos elementos en el menú Configuración avanzada de frecuencia (Advanced Frequency Settings).
  Modo de temporización de la memoria (Memory Timing Mode)
  Manual y Manual avanzado permiten que la intercalación de canales (Channel Interleaving), la intercalación de rangos (Rank Interleaving) y la configuración de temporización de la memoria que se muestra a continuación sean configurables. Las opciones son: Auto (predeterminado), Manual, Manual avanzado.
  Voltaje DDR del perfil (Profile DDR Voltage)
  Cuando se utiliza un módulo de memoria no XMP o el Perfil de memoria extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) está establecido en Desactivado (Disabled), el valor se muestra de acuerdo con la especificación de su memoria. Cuando el Perfil de memoria extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) está establecido en Perfil1 (Profile1) o Perfil2 (Profile2), el valor se muestra de acuerdo con los datos SPD en la memoria XMP.
  Intercalación de canales (Channel Interleaving)
  Activa o desactiva la intercalación de canales de memoria. Activado (Enabled) permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. (Predeterminado: Auto)
  Intercalación de rangos (Rank Interleaving)
  Activa o desactiva la intercalación de rangos de memoria. Activado (Enabled) permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. (Predeterminado: Auto)

• Subtemporizaciones de memoria del canal A/B (Channel A/B Memory Sub Timings)
  Este submenú proporciona la configuración de temporización de la memoria para cada canal de memoria. Las pantallas de configuración de temporización respectivas solo se pueden configurar cuando el Modo de temporización de la memoria (Memory Timing Mode) está establecido en Manual o Manual avanzado. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en la temporización de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS.

• Configuración avanzada de voltaje (Advanced Voltage Settings)
  Este submenú le permite establecer los voltajes de la CPU, el chipset y la memoria.

• Estado de salud del PC (PC Health Status)
  Restablecer estado de apertura de la caja (Reset Case Open Status)

  Desactivado (Disabled)	Mantiene o borra el registro del estado de intrusión anterior en el chasis. (Predeterminado)
  Activado (Enabled)	Borra el registro del estado de intrusión anterior en el chasis y el campo Apertura de la caja (Case Open) mostrará "No" en el próximo arranque.

  Apertura de la caja (Case Open)
  Muestra el estado de detección del dispositivo de detección de intrusión en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Sí" (Yes), de lo contrario mostrará "No". Para borrar el registro del estado de intrusión en el chasis, establezca Restablecer estado de apertura de la caja (Reset Case Open Status) en Activado (Enabled), guarde la configuración en la CMOS y, a continuación, reinicie el sistema.
  CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/Voltaje del canal A/B de la DRAM/DDRVpp A/B/+3.3V/+5V/Núcleo del CHIPSET/+12V/VCORE SOC
  Muestra los voltajes actuales del sistema.

• Configuración miscelánea (Miscellaneous Settings)
  Configuración de la ranura PCIe (PCIe Slot Configuration)
  Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Mejora de 3DMark01 (3DMark01 Enhancement)
  Le permite determinar si desea mejorar el rendimiento de algunos benchmarks heredados. (Predeterminado: Desactivado)

• Configuración de Smart Fan 5 (Smart Fan 5 Settings)
  Monitor
  Le permite seleccionar un objetivo para supervisar y realizar ajustes adicionales. (Predeterminado: CPU FAN)
  Control de velocidad del ventilador (Fan Speed Control)
  Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.

  Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
  Silencioso (Silent)	Permite que el ventilador funcione a bajas velocidades.
  Manual	Le permite controlar la velocidad del ventilador en el gráfico de curvas.
  Velocidad máxima (Full Speed)	Permite que el ventilador funcione a la máxima velocidad.

Entrada de temperatura de uso del control del ventilador (Fan Control Use Temperature Input)
Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
Intervalo de temperatura (Temperature Interval)
Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
Modo de control del ventilador/bomba (Fan/Pump Control Mode)

Auto	Permite que la BIOS detecte automáticamente el tipo de ventilador/bomba instalado y establece el modo de control óptimo. (Predeterminado)
Voltaje (Voltage)	Se recomienda el modo de voltaje para un ventilador/bomba de 3 pines.
PWM	Se recomienda el modo PWM para un ventilador/bomba de 4 pines.

Temperatura (Temperature)
Muestra la temperatura actual del área objetivo seleccionada.
Velocidad del ventilador (Fan Speed)
Muestra las velocidades actuales del ventilador/bomba.
Control de advertencia de temperatura (Temperature Warning Control)
Establece el umbral de advertencia para la temperatura. Cuando la temperatura supera el umbral, la BIOS emitirá un sonido de advertencia. Las opciones son: Desactivado (Disabled) (predeterminado), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Advertencia de fallo del ventilador/bomba (Fan/Pump Fail Warning)
Permite que el sistema emita un sonido de advertencia si el ventilador/bomba no está conectado o falla. Compruebe el estado del ventilador/bomba o la conexión del ventilador/bomba cuando esto ocurra. (Predeterminado: Desactivado)

^(Nota) Este elemento solo está presente cuando instala una CPU que admite esta función.
^{(Nota 1)} Este elemento solo está presente cuando instala una CPU que admite esta función.
^{(Nota 2)} Este elemento solo está presente cuando instala una CPU y un módulo de memoria que admiten esta función.

Periféricos

AMD CPU fTPM
Activa o desactiva la función TPM 2.0 integrada en la CPU AMD. (Predeterminado: Activado)
LED_C Connect
Activa o desactiva las luces de la tira LED RGB (RGBW) conectada al conector LED_C2 en la placa base. (Predeterminado: Activado)
RGB Fusion
Le permite configurar el modo de iluminación LED para la placa base.

Off (Apagado)	Desactiva esta función.
Pulse Mode (Modo Pulso)	Todos los LED se atenúan y se iluminan simultáneamente.
Color Cycle (Ciclo de Color)	Todos los LED recorren simultáneamente un espectro completo de colores.
Static Mode (Modo Estático)	Todos los LED emiten un solo color. (Predeterminado)
Flash Mode (Modo Flash)	Todos los LED parpadean simultáneamente encendiéndose y apagándose.

DAC-UP 2 Front USB 3.0_1 (Output Voltage of USB Ports Provided by the Onboard F_USB30_1 Connector) (Voltaje de Salida de los Puertos USB Proporcionados por el Conector F_USB30_1 Integrado)
Le permite aumentar el voltaje de salida de los puertos USB proporcionados por el conector F_USB30_1 integrado para fortalecer la estabilidad de sus dispositivos USB.

Normal	Mantiene el voltaje de salida original. (Predeterminado)
Disable USB bus power (Desactivar la alimentación del bus USB)	Desactiva la alimentación de los conectores USB. Los reproductores de audio de gama alta pueden conectar su propia fuente de alimentación USB externa.
Voltage Compensation +0.1V (Compensación de Voltaje +0.1V)	Añade 0.1V al voltaje de salida original.
Voltage Compensation +0.2V (Compensación de Voltaje +0.2V)	Añade 0.2V al voltaje de salida original.
Voltage Compensation +0.3V (Compensación de Voltaje +0.3V)	Añade 0.3V al voltaje de salida original.

DAC-UP 2 Front USB 3.0_2 (Output Voltage of USB Ports Provided by the Onboard F_USB30_2 Connector) (Voltaje de Salida de los Puertos USB Proporcionados por el Conector F_USB30_2 Integrado)
Le permite aumentar el voltaje de salida de los puertos USB proporcionados por el conector F_USB30_2 integrado para fortalecer la estabilidad de sus dispositivos USB.

Normal	Mantiene el voltaje de salida original. (Predeterminado)
Disable USB bus power (Desactivar la alimentación del bus USB)	Desactiva la alimentación de los conectores USB. Los reproductores de audio de gama alta pueden conectar su propia fuente de alimentación USB externa.
Voltage Compensation +0.1V (Compensación de Voltaje +0.1V)	Añade 0.1V al voltaje de salida original.
Voltage Compensation +0.2V (Compensación de Voltaje +0.2V)	Añade 0.2V al voltaje de salida original.
Voltage Compensation +0.3V (Compensación de Voltaje +0.3V)	Añade 0.3V al voltaje de salida original.

• Trusted Computing (Computación de Confianza)
  Activa o desactiva el Módulo de Plataforma Segura (TPM).
• NVMe Configuration (Configuración NVMe)
  Muestra información sobre su SSD PCIe M.2 NVME si está instalado.
• OffBoard SATA Controller Configuration (Configuración del Controlador SATA Externo)
  Muestra información sobre su SSD PCIe M.2 si está instalado.

UMA Frame Buffer Size (Tamaño del Búfer de Marco UMA) ^(Nota)
Este elemento solo se puede configurar cuando "Integrated Graphics" (Gráficos Integrados) está configurado en "Force" (Forzar). El tamaño del búfer de marco es la cantidad total de memoria del sistema asignada exclusivamente para el controlador de gráficos integrado. MS-DOS, por ejemplo, usará solo esta memoria para la pantalla. Las opciones son: Automático (predeterminado), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode (Modo SATA)
Activa o desactiva RAID para los controladores SATA integrados en el Chipset o configura los controladores SATA en modo AHCI.

RAID	Activa RAID para el controlador SATA.
AHCI	Configura los controladores SATA en modo AHCI. La Interfaz Avanzada de Controlador Host (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento habilitar funciones Serial ATA avanzadas, como la Cola de Comandos Nativa y la conexión en caliente. (Predeterminado)

Chipset SATA Port Enable (Habilitar Puerto SATA del Chipset)
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
Chipset SATA Port 0/1/2/3/4/5/6/7
Activa o desactiva cada puerto SATA.

^(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función.

Resume by Alarm (Reanudar por alarma)
Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado) Si está activado, establezca la fecha y la hora de la siguiente manera:
Día de activación: Encienda el sistema a una hora específica cada día o en un día específico del mes.
Hora/minuto/segundo de activación: Establezca la hora a la que el sistema se encenderá automáticamente.
Nota: Cuando utilice esta función, evite un apagado inadecuado del sistema operativo o la desconexión de la alimentación de CA, ya que la configuración podría no ser efectiva.
Wake on LAN (Activar con LAN)
Activa o desactiva la función Wake on LAN (Activar con LAN). (Predeterminado: Activado)
High Precision Event Timer (Temporizador de eventos de alta precisión)
Activa o desactiva el High Precision Event Timer (HPET) (Temporizador de eventos de alta precisión) en el sistema operativo. (Predeterminado: Activado)

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.

Códigos LED de depuración

Arranque normal

Reanudación S3

Código	Descripción
E0	Se ha iniciado la reanudación S3 (llamada desde DXE IPL).
E1	Rellenar los datos del script de arranque para la reanudación S3.
E2	Inicializa VGA para la reanudación S3.
E3	Llamada al vector de activación S3 del SO.

Recuperación

Código	Descripción
F0	El modo de recuperación se activará debido a la detección de un volumen de firmware no válido.
F1	El modo de recuperación se activará por decisión del usuario.
F2	Se ha iniciado la recuperación.
F3	Se ha encontrado la imagen del firmware de recuperación.
F4	Se ha cargado la imagen del firmware de recuperación.
F5~F7	Reservado para futuros códigos de progreso de AMI.

Error

Identificación de la revisión de su placa base
El número de revisión de su placa base se ve así: "REV: X.X." Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS de la placa base, los controladores o al buscar información técnica.
Ejemplo:
