GIGABYTE GA-AX370-Gaming 5 - emolevyn käyttöohje

Sisältö

1 GA-AX370-Gaming 5 -emolevyn asettelu
2 Laitteiston asennus
3 BIOS-asetukset
4 RAID-kokoonpanon määrittäminen
5 Ohjainten asennus
6 Debug-LED-koodit
7 Viitteet
8 Lataa käyttöohje
9 Muilla kielillä

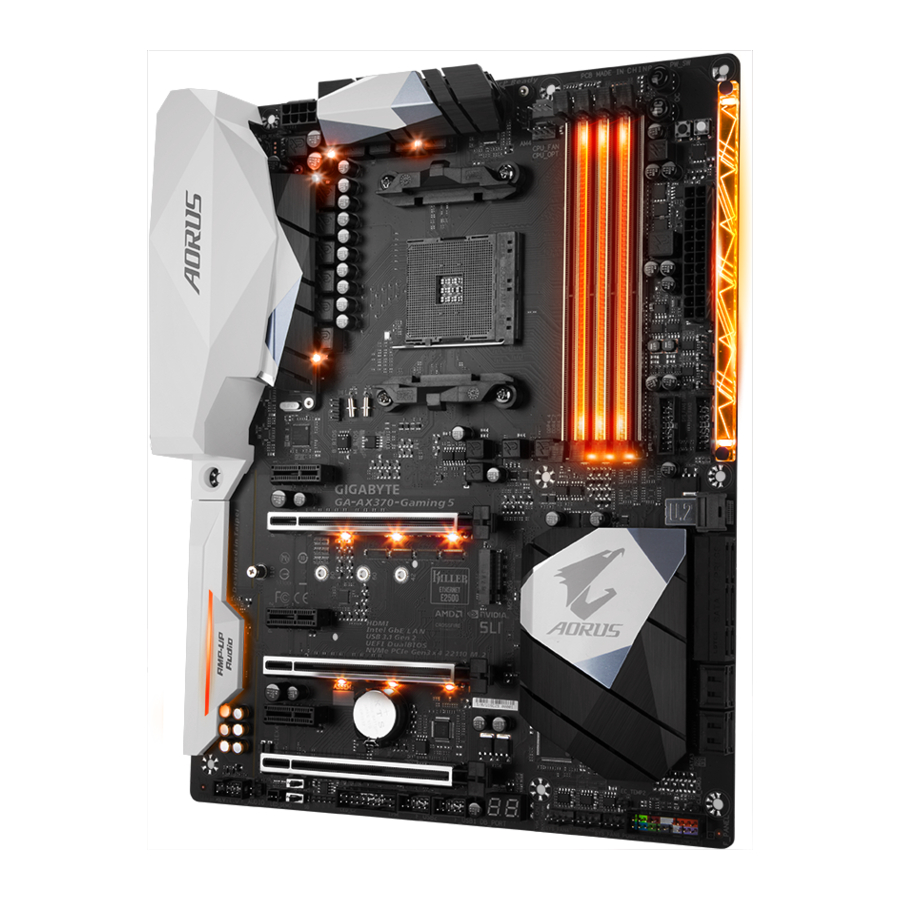

GA-AX370-Gaming 5 -emolevyn asettelu

Pakkauksen sisältö

GA-AX370-Gaming 5 -emolevy
Emolevyn ohjainlevy
Käyttöohje
Pika-asennusopas
Neljä SATA-kaapelia
Kaksi tarranauhaa
I/O-suojus
Yksi GC-SLI2P-liitäntäsilta
Yksi RGB (RGBW) LED -nauhan jatkokaapeli
Yksi G-liitin
Kaksi lämpövastuskaapelia

* Yllä oleva pakkauksen sisältö on vain viitteellinen ja todelliset tuotteet riippuvat hankkimastasi tuotepaketista.
Pakkauksen sisältöä voidaan muuttaa ilman erillistä ilmoitusta.

Laitteiston asennus

Asennuksen varotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vaurioitua staattisen sähköpurkauksen (ESD) seurauksena. Lue käyttöohje huolellisesti ennen asennusta ja noudata näitä ohjeita:

Varmista ennen asennusta, että kotelo sopii emolevylle.
Älä poista tai riko emolevyn S/N (sarjanumero) -tarraa tai jälleenmyyjän toimittamaa takuutarran ennen asennusta. Näitä tarroja tarvitaan takuun vahvistamiseen.
Irrota aina vaihtovirta irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on kytketty tiukasti ja turvallisesti.
Vältä koskettamasta metallijohtoja tai liittimiä, kun käsittelet emolevyä.
On parasta käyttää sähköstaattista purkausta (ESD) estävää ranneketta käsiteltäessä elektronisia komponentteja, kuten emolevyä, CPU:ta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
Ennen emolevyn asentamista, aseta se antistaattisen alustan päälle tai sähköstaattisesti suojattuun astiaan.
Ennen virtalähteen kaapelin liittämistä tai irrottamista emolevystä, varmista, että virtalähde on kytketty pois päältä.
Ennen virran kytkemistä varmista, että virtalähteen jännite on asetettu paikallisen jännitestandardin mukaisesti.
Ennen tuotteen käyttöä varmista, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on kytketty.
Älä anna ruuvien joutua kosketuksiin emolevyn piirin tai sen komponenttien kanssa, jotta emolevy ei vahingoitu.
Varmista, ettei emolevylle tai tietokoneen koteloon ole jäänyt ylimääräisiä ruuveja tai metallikomponentteja.
Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
Älä aseta tietokonejärjestelmää korkean lämpötilan tai kosteaan ympäristöön.
Tietokoneen virran kytkeminen asennuksen aikana voi vahingoittaa järjestelmän komponentteja sekä aiheuttaa fyysistä vahinkoa käyttäjälle.
Jos olet epävarma asennusvaiheista tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokneteknikkoon.
Jos käytät sovitinta, jatkojohtoa tai jatkojohtoa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

CPU	AM4-kanta: AMD Ryzen ™ -prosessori AMD:n 7. sukupolven A-sarjan / Athlon ™ -prosessorit (Uusimman CPU-tukiluettelon löydät GIGABYTE:n verkkosivuilta.)
Piirisarja	AMD X370
Muisti	4 x DDR4 DIMM -liitintä, jotka tukevat jopa 64 Gt järjestelmämuistia Kaksikanavainen muistiarkkitehtuuri Tuki DDR4 2667 ^(Huom.) /2400/2133 MHz:n muistimoduuleille Tuki ECC Un-buffered DIMM 1Rx8/2Rx8 -muistimoduuleille Tuki non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 -muistimoduuleille Tuki Extreme Memory Profile (XMP) -muistimoduuleille (Uusimmat tuetut muistinopeudet ja muistimoduulit löydät GIGABYTE:n verkkosivuilta.)
Näytönohjain	Integroitu näytönohjain: 1 x HDMI-portti, joka tukee enintään 4096x2160@24 Hz:n tarkkuutta * Tukee HDMI 1.4 -versiota. Enimmäismäärä jaettua muistia 2 Gt
Ääni	2 x Realtek ® ALC1220 -koodekkia Tuki Sound Blaster X-Fi MB5:lle High Definition Audio 2/4/5.1/7.1-kanavainen Tuki S/PDIF-ulostulolle
LAN	1 x Intel ® GbE LAN -siru (10/100/1000 Mbit) (LAN1) 1 x Rivet Networks Killer ™ E2500 LAN -siru (10/100/1000 Mbit) (LAN2) * Teaming-toimintoa ei tueta.
Laajennuspaikat	1 x PCI Express x16 -paikka, toimii x16-nopeudella (PCIEX16)^(Huom.) * Jos vain yksi PCI Express -näytönohjain asennetaan, se on asennettava PCIEX16-paikkaan optimaalisen suorituskyvyn saavuttamiseksi. 1 x PCI Express x16 -paikka, toimii x8-nopeudella (PCIEX8) ^(Huom.) * PCIEX8-paikka jakaa kaistanleveyden PCIEX16-paikan kanssa. Kun PCIEX8-paikka on käytössä, PCIEX16-paikka toimii jopa x8-tilassa. (PCIEX16- ja PCIEX8-paikat ovat PCI Express 3.0 -standardin mukaisia.) 1 x PCI Express x16 -paikka, toimii x4-nopeudella (PCIEX4) * PCIEX4-paikka jakaa kaistanleveyden kaikkien PCI Express x1 -paikkojen kanssa. PCIEX4-paikka toimii jopa x4-tilassa, kun kaikki PCI Express x1 -paikat ovat tyhjiä. 3 x PCI Express x1 -paikkaa * Kaikki PCI Express x1 -paikat jakavat kaistanleveyden PCIEX4-paikan kanssa. PCIEX4/ PCIEX1_2/PCIEX1_3 -paikka toimii jopa x1-tilassa, kun PCIEX1_1-paikka on käytössä; PCIEX4-paikka toimii jopa x2-tilassa, kun PCIEX1_2/PCIEX1_3 -paikka on käytössä. (PCIEX4- ja PCI Express x1 -paikat ovat PCI Express 2.0 -standardin mukaisia.)
Tallennusliitäntä	Piirisarja: 1 x M.2 -liitin (Socket 3, M key, tyyppi 2242/2260/2280/22110 SATA ja PCIe x4^(Huom.)/x2 SSD -tuki) 1 x U.2 -liitin * Kun U.2 -liitin on käytössä, M.2 -liitin ei ole käytettävissä. Piirisarja: 2 x SATA Express -liitintä 8 x SATA 6Gb/s -liitintä Tuki RAID 0:lle, RAID 1:lle ja RAID 10:lle * Katso M.2- ja SATA-liittimien asennusohjeet kohdasta "Sisäiset liittimet".
Multi-Graphics-tekniikka	Tuki NVIDIA ® Quad-GPU SLI ™ ja 2-Way NVIDIA ® SLI ™ -tekniikoille Tuki AMD Quad-GPU CrossFire ™ ja 2-Way AMD CrossFire ™ -tekniikoille
USB	ASMedia ® USB 3.1 Gen 2 -ohjain: 1 x USB Type-C ™ -portti takapaneelissa, jossa on USB 3.1 Gen 2 -tuki 1 x USB 3.1 Gen 2 Type-A -portti (punainen) takapaneelissa Piirisarja: 2 x USB 3.1 Gen 2 Type-A -porttia (punainen) takapaneelissa 6 x USB 3.1 Gen 1 -porttia (2 porttia takapaneelissa, 4 porttia saatavana sisäisten USB-liittimien kautta) 4 x USB 2.0/1.1 -porttia (saatavana sisäisten USB-liittimien kautta) CPU: 4 x USB 3.1 Gen 1 -porttia takapaneelissa
Sisäiset liittimet	1 x 24-nastainen ATX-päävirtaliitin 1 x 8-nastainen ATX 12 V:n virtaliitin 1 x U.2 -liitin 1 x M.2 Socket 3 -liitin 2 x SATA Express -liitintä 8 x SATA 6Gb/s -liitintä 1 x CPU-tuulettimen liitin 1 x vesijäähdytys-CPU-tuulettimen liitin 4 x järjestelmätuulettimen liitintä 2 x järjestelmätuulettimen/vesijäähdytyspumpun liitintä 1 x etupaneelin liitin 1 x etupaneelin ääniliitin 1 x S/PDIF Out -liitin 2 x USB 3.1 Gen 1 -liitintä 2 x USB 2.0/1.1 -liitintä 1 x Trusted Platform Module (TPM) -liitin 1 x CPU-jäähdyttimen LED-nauhan/RGB-LED-nauhan jatkojohdon liitin 1 x RGB (RGBW) LED-nauhan jatkojohdon liitin 2 x lämpötila-anturin liitintä 1 x Clear CMOS -hyppyjohdin 1 x virtapainike 1 x nollauspainike 1 x Clear CMOS -painike 1 x OC-painike 2 x BIOS-kytkintä
Takapaneelin liittimet	1 x PS/2-näppäimistön/hiiren portti 1 x HDMI-portti 1 x USB Type-C ™ -portti, jossa on USB 3.1 Gen 2 -tuki 3 x USB 3.1 Gen 2 Type-A -porttia (punainen) 6 x USB 3.1 Gen 1 -porttia 2 x RJ-45-porttia 1 x optinen S/PDIF Out -liitin 5 x ääniliitäntää (keski-/subwooferkaiutinlähtö, takakaiutinlähtö, linjatulo, linjalähtö, mikrofonitulo)
I/O-ohjain	iTE ® I/O-ohjainsiru
Laitteistomonitori	Jännitteen tunnistus Lämpötilan tunnistus Tuulettimen nopeuden tunnistus Ylikuumenemisvaroitus Tuulettimen vikaantumisvaroitus Tuulettimen nopeuden säätö * Tuulettimen (pumpun) nopeuden säätötoiminnon tuki riippuu asentamastasi tuulettimesta (pumpusta).
BIOS	2 x 128 Mbitin flash-muistia Lisensoidun AMI UEFI BIOSin käyttö Tuki DualBIOS ™ -toiminnolle PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Ainutlaatuiset ominaisuudet	Tuki APP Centerille * APP Centerin käytettävissä olevat sovellukset voivat vaihdella emolevyn mallin mukaan. Kunkin sovelluksen tuetut toiminnot voivat myös vaihdella emolevyn teknisten tietojen mukaan. @BIOS 3D OSD AutoGreen BIOS Setup Cloud Station Color Tempertaure EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC UP 2 V-Tuner Tuki Q-Flashille Tuki Xpress Installille
Mukana toimitettava ohjelmisto	Norton ® Internet Security (OEM-versio)
Käyttöjärjestelmä	Tuki Windows 10 64-bitille Tuki Windows 7 64-bitille * Lataa "Windows USB Installation Tool" GIGABYTE:n verkkosivuilta ja asenna se ennen Windows 7:n asentamista.
Muoto	ATX-muoto; 30,5 cm x 24,4 cm

^(Huom.) Todellinen tuki voi vaihdella CPU:n mukaan.
* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.

Suorittimen asentaminen

Lue seuraavat ohjeet ennen kuin aloitat suorittimen asentamisen:

Varmista, että emolevy tukee suoritinta. (Katso GIGABYTE:n verkkosivuilta uusin suorittimien tukiluettelo.)
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen suorittimen asentamista laitteistovaurioiden välttämiseksi.
Etsi suorittimen nasta numero yksi. Suoritinta ei voi asentaa, jos se on suunnattu väärin. (Tai voit etsiä lovet suorittimen molemmilta puolilta ja kohdistusnastat suoritinkannasta.)
Levitä tasainen ja ohut kerros lämpötahnaa suorittimen pinnalle.
Älä käynnistä tietokonetta, jos suorittimen jäähdytintä ei ole asennettu, muuten voi tapahtua ylikuumenemista ja suorittimen vaurioitumista.
Aseta suorittimen päätaajuus suorittimen teknisten tietojen mukaisesti. Ei ole suositeltavaa, että järjestelmäväylän taajuus asetetaan laitteistomäärittelyjen ulkopuolelle, koska se ei täytä oheislaitteiden standardivaatimuksia. Jos haluat asettaa taajuuden standardimäärittelyjen ulkopuolelle, tee se laitteistomäärittelyjesi mukaisesti, mukaan lukien suoritin, näytönohjain, muisti, kiintolevy jne.

Suorittimen asentaminen
Etsi suoritinkannan ja suorittimen nasta numero yksi (merkitty pienellä kolmiolla).

Muistin asentaminen

Varmista, että emolevy tukee muistia. On suositeltavaa, että käytetään saman kapasiteetin, merkin, nopeuden ja sirujen muistia. (Katso GIGABYTE:n verkkosivuilta uusimmat tuetut muistinopeudet ja muistimoduulit.)
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden välttämiseksi.
Muistimoduuleissa on luotettava rakenne. Muistimoduulin voi asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Dual Channel -muistikokoonpano
Tässä emolevyssä on neljä muistipaikkaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistin kaistanleveyden. Neljä muistipaikkaa on jaettu kahteen kanavaan, ja jokaisessa kanavassa on kaksi muistipaikkaa seuraavasti:
Kanava A: DDR4_2, DDR4_4
Kanava B: DDR4_1, DDR4_3

Katso GIGABYTE:n verkkosivuilta CPU:n, muistimoduulien, SSD-levyjen, M.2- ja U.2-laitteiden tukiluetteloita.

Lataa sovellusten uusin versio GIGABYTE:n verkkosivuston Support\Utility List -sivulta.

Dual Channel -muistikokoonpanotaulukko:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Kaksi moduulia	- -	DS/SS	- -	DS/SS
Kaksi moduulia	DS/SS	- -	DS/SS	- -
Neljä moduulia	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Ei muistia)

Lue seuraavat ohjeet ennen muistin asentamista Dual Channel -tilassa suorittimen rajoitusten vuoksi.

Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
Kun Dual Channel -tila otetaan käyttöön kahdella tai neljällä muistimoduulilla, on suositeltavaa käyttää saman kapasiteetin, merkin, nopeuden ja sirujen muistia ja asentaa ne samanvärisiin paikkoihin. Parhaan suorituskyvyn saavuttamiseksi, kun Dual Channel -tila otetaan käyttöön kahdella muistimoduulilla, suosittelemme asentamaan ne DDR4_1- ja DDR4_2-paikkoihin.

Laajennuskortin asentaminen

Lue seuraavat ohjeet ennen kuin aloitat laajennuskortin asentamisen:

Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana tullut käyttöohje.
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden välttämiseksi.

Takapaneelin liittimet

PS/2-näppäimistö/hiiriportti
Käytä tätä porttia PS/2-hiiren tai -näppäimistön liittämiseen.
USB 3.1 Gen 1 -portti
USB 3.1 Gen 1 -portti tukee USB 3.1 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Voit liittää USB DAC -laitteen tähän porttiin tai käyttää tätä porttia USB-laitteille.
USB 3.1 Gen 1 -portti
USB 3.1 Gen 1 -portti tukee USB 3.1 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
HDMI-portti

HDMI-portti on HDCP-yhteensopiva ja tukee Dolby TrueHD- ja DTS HD Master Audio -muotoja. Se tukee myös jopa 192 kHz:n/24 bitin 8-kanavaista LPCM-äänilähtöä. Voit käyttää tätä porttia HDMI-tuetun näytön liittämiseen. Suurin tuettu resoluutio on 4096x2160@24 Hz, mutta tuetut todelliset resoluutiot riippuvat käytetystä näytöstä.

Kun olet asentanut HDMI-laitteen, varmista, että asetat oletusäänentoistolaitteeksi HDMI:n. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
Katso GIGABYTE:n verkkosivuilta lisätietoja laitteiston asennuksesta.
USB 3.1 Gen 2 Type-A -portti (punainen)
USB 3.1 Gen 2 Type-A -portti tukee USB 3.1 Gen 2 -määritystä ja on yhteensopiva USB 3.1 Gen 1- ja USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
USB Type-C ™ -portti
Käännettävä USB-portti tukee USB 3.1 Gen 2 -määritystä ja on yhteensopiva USB 3.1 Gen 1- ja USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
RJ-45 LAN -portti (LAN2)
Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LED-valojen tilat.

Yhteys-/nopeus-LED:

Tila Kuvaus

Oranssi 1 Gbps:n tiedonsiirtonopeus

Vihreä 100 Mbps:n tiedonsiirtonopeus

Pois 10 Mbps:n tiedonsiirtonopeus

Aktiivisuus-LED:

Tila Kuvaus

Vilkkuu Tiedonsiirto tai -vastaanotto on käynnissä

Pois Tiedonsiirtoa tai -vastaanottoa ei ole käynnissä
RJ-45 LAN -portti (LAN1)
Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LED-valojen tilat.

Yhteys-/nopeus-LED:

Tila Kuvaus

Oranssi 1 Gbps:n tiedonsiirtonopeus

Vihreä 100 Mbps:n tiedonsiirtonopeus

Pois 10 Mbps:n tiedonsiirtonopeus

Aktiivisuus-LED:

Tila Kuvaus

Vilkkuu Tiedonsiirto tai -vastaanotto on käynnissä

Päällä Tiedonsiirtoa tai -vastaanottoa ei ole käynnissä
Keski-/subwooferkaiuttimen lähtö
Käytä tätä ääniliitäntää keski-/subwooferkaiuttimien liittämiseen 5.1/7.1-kanavaisessa äänikokoonpanossa.
Takakaiuttimen lähtö
Tätä liitäntää voidaan käyttää takakaiuttimien liittämiseen 4/5.1/7.1-kanavaisessa äänikokoonpanossa.
Optinen S/PDIF-ulostuloliitin
Tämä liitin tarjoaa digitaalisen äänilähdön ulkoiseen audiojärjestelmään, joka tukee digitaalista optista ääntä. Ennen kuin käytät tätä ominaisuutta, varmista, että audiojärjestelmässäsi on optinen digitaalinen äänituloliitin.
Linjatulo
Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
Linjalähtö
Linjalähtöliitäntä. Tämä liitäntä tukee äänenvahvistustoimintoa. Äänenlaadun parantamiseksi on suositeltavaa, että liität kuulokkeet/kaiuttimet tähän liitäntään (todelliset tehosteet voivat vaihdella käytettävän laitteen mukaan). Käytä tätä ääniliitäntää kuulokkeille tai 2-kanavaiselle kaiuttimelle. Tätä liitäntää voidaan käyttää etukaiuttimien liittämiseen 4/5.1/7.1-kanavaisessa äänikokoonpanossa.
Mikrofonitulo
Mikrofonituloliitäntä.

Ota äänenvahvistustoiminto käyttöön tai määritä se linjalähtöliitännälle HD Audio Manager -sovelluksen kautta.
Jos haluat asentaa sivukaiuttimen, sinun on määritettävä joko linjatulo- tai mikrofonituloliitäntä sivukaiuttimen lähdöksi HD Audio Manager -sovelluksen avulla.
Katso lisätietoja ääniohjelmistoista GIGABYTE:n verkkosivuilta.

Kun irrotat kaapelin, joka on liitetty takapaneelin liittimeen, irrota ensin kaapeli laitteesta ja sitten emolevystä.
Kun irrotat kaapelin, vedä sitä suoraan ulos liittimestä. Älä keinuta sitä sivulta sivulle, jotta kaapeliliittimen sisällä ei synny oikosulkua.

Integroidut painikkeet, kytkimet ja LEDit

BIOS-kytkimet ja BIOS-LED-merkkivalot
BIOS-kytkimen (BIOS_SW) avulla käyttäjät voivat helposti valita toisen BIOSin käynnistystä tai ylikellotusta varten, mikä auttaa vähentämään BIOS-vian riskiä ylikellotuksen aikana. DualBIOS™ (SB) -kytkimellä voidaan ottaa käyttöön tai poistaa käytöstä _ DualBIOS™ -toiminto. LED-merkkivalo (MBIOS_LED/BBIOS_LED) näyttää, mikä BIOS on aktiivinen.
BIOS_SW

	1: Pää-BIOS (Käynnistetään pää-BIOSista)
	2: Varmuus-BIOS (Käynnistetään varmuus-BIOSista)

	1: Dual BIOS
	2: Single BIOS

BIOS-LED-merkkivalot:
MBIOS_LED (Pää-BIOS on aktiivinen)
BBIOS_LED (Varmuus-BIOS on aktiivinen)

CPU/VGA/DRAM/BOOT (tilan LEDit)
Tilan LEDit näyttävät, toimivatko CPU, näytönohjain, muisti ja käyttöjärjestelmä oikein järjestelmän käynnistyksen jälkeen. Jos CPU/VGA/DRAM-LED palaa, se tarkoittaa, että vastaava laite ei toimi normaalisti; jos BOOT-LED palaa, se tarkoittaa, että et ole vielä siirtynyt käyttöjärjestelmään.

CPU: CPU:n tilan LED
VGA: Näytönohjaimen tilan LED
DRAM: Muistin tilan LED
BOOT: Käyttöjärjestelmän tilan LED

Pikapainikkeet
Tässä emolevyssä on 3 pikapainiketta: virtapainike, nollauspainike ja CMOS-tyhjennyspainike. Virtapainikkeen ja nollauspainikkeen avulla käyttäjät voivat nopeasti käynnistää/sammuttaa tai nollata tietokoneen avoimessa koteloympäristössä, kun he haluavat vaihtaa laitteistokomponentteja tai suorittaa laitteistotestejä. Käytä tätä painiketta BIOS-määrityksen tyhjentämiseen ja CMOS-arvojen palauttamiseen tehdasasetuksiin tarvittaessa.
PW_SW: Virtapainike
RST_SW: Nollauspainike
CMOS_SW: CMOS-tyhjennyspainike

Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen CMOS-arvojen tyhjentämistä.
HUOMAUTUS: Älä käytä CMOS-tyhjennyspainiketta, kun järjestelmä on päällä, tai järjestelmä voi sammua ja tietoja voi kadota tai vahingoittua.
Kun järjestelmä on käynnistetty uudelleen, siirry BIOS-asetuksiin ladataksesi tehdasasetukset (valitse Load Optimized Defaults (Lataa optimoidut oletusasetukset)) tai määritä BIOS-asetukset manuaalisesti (katso luku "BIOS-asetukset" BIOS-määrityksiä varten).

OC-painike
OC-painike auttaa harrastajia ja ylikellottajia paitsi saamaan kaiken irti laitteistostaan, myös nauttimaan ylikellotuskokemuksesta täysin.
OC-painike: Paina tätä painiketta ladataksesi optimoiduimman GIGABYTE-ylikellotusmäärityksen laitteistollesi.

Sisäiset liittimet

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3/4
CPU_OPT
SYS_FAN5_PUMP/SYS_FAN6_PUMP
EC_TEMP1/EC_TEMP2
LED_C1
LED_C2
SATA EXPRESS
SATA3 0/1/2/3/4/5/6/7

U2_32G
M2F_32G
F_PANEL
F_AUDIO
SPDIF_O
F_USB30_1/F_USB30_2
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
Ennen laitteiden asentamista, varmista, että olet sammuttanut laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

1/2) ATX_12V/ATX (2x4 12V -virtaliitin ja 2x12 päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää riittävästi vakaata virtaa kaikkiin emolevyn komponentteihin. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on varma rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa. 12 V:n virtaliitin syöttää pääasiassa virtaa suorittimelle. Jos 12 V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.

Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suuren virrankulutuksen (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei tuota vaadittavaa virtaa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

Nastan numero	Määritelmä	Nastan numero	Määritelmä
1	GND (vain 2x4-nastaiselle 12 V:lle)	5	+12V (vain 2x4-nastaiselle 12 V:lle)
2	GND (vain 2x4-nastaiselle 12 V:lle)	6	+12V (vain 2x4-nastaiselle 12 V:lle)
3	GND	7	+12V
4	GND	8	+12V

Nastan numero	Määritelmä	Nastan numero	Määritelmä
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (vain 2x12-nastaiselle ATX:lle)	23	+5V (vain 2x12-nastaiselle ATX:lle)
12	3.3V (vain 2x12-nastaiselle ATX:lle)	24	GND (vain 2x12-nastaiselle ATX:lle)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (tuulettimen liittimet)
Kaikki tämän emolevyn tuulettimen liittimet ovat 4-nastaisia. Useimmissa tuulettimen liittimissä on varma asennusrakenne. Kun liität tuulettimen kaapelia, muista liittää se oikeassa asennossa (musta liittimen johto on maajohto). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätörakenne. Optimaalisen lämmön haihdutuksen saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

Nastan numero	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

CPU_OPT (vesijäähdytteisen suorittimen tuulettimen liitin)
Tuulettimen liitin on 4-nastainen ja siinä on varma asennusrakenne. Useimmissa tuulettimen liittimissä on varma asennusrakenne. Kun liität tuulettimen kaapelia, muista liittää se oikeassa asennossa (musta liittimen johto on maajohto). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätörakenne.

Nastan numero Määritelmä

1 GND

2 Jännitteen nopeudensäätö

3 Tunnistus

4 PWM-nopeudensäätö

SYS_FAN5_PUMP/SYS_FAN6_PUMP (järjestelmätuulettimen/vesijäähdytyspumpun liittimet)
Tuulettimen/pumpun liittimet ovat 4-nastaisia. Useimmissa tuulettimen liittimissä on varma asennusrakenne. Kun liität tuulettimen kaapelia, muista liittää se oikeassa asennossa (musta liittimen johto on maajohto). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätörakenne. Optimaalisen lämmön haihdutuksen saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään. Liittimet tarjoavat myös nopeudensäädön vesijäähdytyspumpulle, katso lisätietoja luvusta "BIOS Setup", "M.I.T."

Nastan numero Määritelmä

1 GND

2 Jännitteen nopeudensäätö

3 Tunnistus

4 PWM-nopeudensäätö

Muista liittää tuulettimen kaapelit tuulettimen liittimiin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
Nämä tuulettimen liittimet eivät ole kokoonpanohyppylohkoja. Älä aseta hyppyjohtimen kantta liittimiin.

EC_TEMP1/EC_TEMP2 (lämpötila-anturin liittimet)
Liitä termistorikaapelit liittimiin lämpötilan havaitsemista varten.

Nastan numero Määritelmä

1 ANTURI SISÄÄN

2 GND

LED_C1 (suorittimen jäähdyttimen LED-nauhan/RGB-LED-nauhan jatkokaapelin liitin)
Liitintä voidaan käyttää suorittimen jäähdyttimen LED-nauhan tai tavallisen 5050 RGB-LED-nauhan (12V/G/R/B) liittämiseen, jonka enimmäisteho on 2A (12V) ja enimmäispituus 2m.

Nastan numero Määritelmä

1 12V

2 G

3 R

4 B

CPU-jäähdyttimen LED-nauhan liittäminen:
Liitä CPU-jäähdyttimen LED-nauhan liitin (merkitty nuolella) tämän otsikon nastaan 1 (12 V).
Vakiomallisen LED-nauhan liittäminen: Liitä RGB-LED-nauhan jatkojohdon toinen pää otsikkoon ja toinen pää RGB-LED-nauhaan. Jatkojohdon musta johto (merkitty kolmiolla pistokkeessa) on liitettävä tämän otsikon nastaan 1 (12 V). Jatkojohdon toisen pään 12 V -nastan (merkitty nuolella) on oltava linjassa LED-nauhan 12 V:n kanssa. Ole varovainen LED-nauhan liitäntäsuunnan kanssa; virheellinen liitäntä voi johtaa LED-nauhan vaurioitumiseen.

LED_C2 (RGB (RGBW) LED-nauhan jatkojohdon otsikko)
Otsikkoa voidaan käyttää tavallisen 5050 RGB (RGBW) LED-nauhan (12V/G/R/B/W) liittämiseen, jonka enimmäisteho on 2 A (12 V) ja enimmäispituus 2 m.
Liitä RGB (RGBW) LED-nauhan jatkojohdon toinen pää otsikkoon ja toinen pää RGB (RGBW) LED-nauhaan. Jatkojohdon musta johto (merkitty kolmiolla pistokkeessa) on liitettävä tämän otsikon nastaan 1 (12 V). Jatkojohdon toisen pään 12 V -nastan (merkitty nuolella) on oltava linjassa LED-nauhan 12 V:n kanssa. Ole varovainen LED-nauhan liitäntäsuunnan kanssa; virheellinen liitäntä voi johtaa LED-nauhan vaurioitumiseen.

Nastanumero Määritelmä

1 12V

2 G

3 R

4 B

5 W

Varmista ennen laitteiden asentamista, että olet sammuttanut laitteet ja tietokoneen. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.

Katso RGB (RGBW) LED-nauhan valojen kytkemistä päälle/pois päältä luvun "BIOS-asetukset" ohjeista.

SATA EXPRESS (SATA Express -liittimet)
Jokainen SATA Express -liitin tukee yhtä SATA Express -laitetta.

SATA3 0/1/2/3/4/5/6/7 (SATA 6Gb/s -liittimet)
SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1.5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. AMD-piirisarja tukee RAID 0-, RAID 1- ja RAID 10 -kokoonpanoja. Katso RAID-järjestelmän määrittämistä koskevat ohjeet luvusta "RAID-järjestelmän määrittäminen".

Nastanumero Määritelmä

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

U2_32G (U.2 -liitin)
U.2 -liitin tukee yhtä U.2 -laitetta.

M2F_32G (M.2 -paikka 3 -liitin)
M.2 -liitin tukee M.2 SATA SSD -levyjä ja M.2 PCIe SSD -levyjä ja tukee SATA RAID -kokoonpanoa AMD-piirisarjan kautta. Huomaa, että M.2 PCIe SSD -levyä ei voi käyttää RAID-järjestelmän luomiseen. Katso RAID-järjestelmän määrittämistä koskevat ohjeet luvusta "RAID-järjestelmän määrittäminen".
1. Löysää ruuvimeisselillä ruuvi ja mutteri emolevystä. Etsi asennettavan M.2 SSD-levyn oikea kiinnitysreikä ja ruuvaa sitten ensin mutteri.
2. Liu'uta M.2 SSD -levy liittimeen kulmassa.
3. Paina M.2 SSD -levy alas ja kiinnitä se sitten ruuvilla.

  Valitse oikea reikä asennettavalle M.2 SSD -levylle ja kiristä ruuvi ja mutteri uudelleen.

M2F_32G- ja SATA-liittimien asennusohjeet:
Piirisarjan tarjoamien kaistojen rajoitetun määrän vuoksi SATA-liittimien saatavuuteen voi vaikuttaa M2F_32G-liittimeen asennettujen laitteiden tyyppi. M2F_32G-liitin jakaa kaistanleveyden SATA3 3 -liittimen kanssa. Katso lisätietoja seuraavasta taulukosta.

M.2 SSD -levyn/liittimen tyyppi	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe x4 SSD*
M.2 PCIe x2 SSD
Ei M.2 SSD -levyä asennettuna

: Käytettävissä,
: Ei käytettävissä
* Vain AMD Ryzen ™ -suorittimelle.

F_PANEL (Etupaneelin otsikko)
Liitä kotelon virtakytkin, nollauskytkin, kaiutin, kotelon tunkeutumiskytkin/-anturi ja järjestelmän tilan ilmaisin tähän otsikkoon alla olevien nastamääritysten mukaisesti. Huomioi positiiviset ja negatiiviset nastat ennen kaapeleiden liittämistä.
- PLED/PWR_LED (Virran merkkivalo, keltainen/violetti):

  Järjestelmän tila LED

  S0 Päällä

  S3/S4/S5 Pois päältä

  Liitetään kotelon etupaneelin virran tilan merkkivaloon. LED palaa, kun järjestelmä on toiminnassa. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5).
- PW (virtakytkin, punainen): Liitetään kotelon etupaneelin virtakytkimeen. Voit määrittää tavan sammuttaa järjestelmä virtakytkimellä (katso luku "BIOS Setup", "Power" saadaksesi lisätietoja).
- SPEAK (kaiutin, oranssi): Liitetään kotelon etupaneelin kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Yksi lyhyt äänimerkki kuullaan, jos järjestelmän käynnistyksessä ei havaita ongelmia.
- HD (kiintolevyn toiminnan LED, sininen): Liitetään kotelon etupaneelin kiintolevyn toiminnan LEDiin. LED palaa, kun kiintolevy lukee tai kirjoittaa dataa.
- RES (nollauskytkin, vihreä): Liitetään kotelon etupaneelin nollauskytkimeen. Paina nollauskytkintä käynnistääksesi tietokoneen uudelleen, jos tietokone jumiutuu eikä suorita normaalia uudelleenkäynnistystä.
- CI (kotelon tunkeutumisen liitin, harmaa): Liitetään kotelon tunkeutumiskytkimeen/anturiin kotelossa, joka voi havaita, onko kotelon kansi poistettu. Tämä toiminto vaatii kotelon, jossa on kotelon tunkeutumiskytkin/anturi.
- NC (oranssi): Ei yhteyttä.

  Etupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelin moduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran LEDistä, kiintolevyn toiminnan LEDistä, kaiuttimesta jne. Kun liität kotelosi etupaneelin moduulin tähän liittimeen, varmista, että johdinten ja nastojen määritykset vastaavat oikein.
1. F_AUDIO (etupaneelin ääniliitin)
  Etupaneelin ääniliitin tukee Intel High Definition -ääntä (HD) ja AC'97-ääntä. Voit liittää kotelosi etupaneelin äänimoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn liittimen nastamäärityksiä. Moduulin liittimen ja emolevyn liittimen väärä liitäntä voi estää laitteen toiminnan tai jopa vahingoittaa sitä.

  HD-etupaneelin äänelle:

  Nastanumero Määritelmä

  1 MIC2_L

  2 GND

  3 MIC2_R

  4 NC

  5 LINE2_R

  6 Sense

  7 FAUDIO_JD

  8 Ei nastaa

  9 LINE2_L

  10 Sense

  AC'97-etupaneelin äänelle:

  Nastanumero Määritelmä

  1 MIC

  2 GND

  3 MIC-virta

  4 NC

  5 Line Out (R)

  6 NC

  7 NC

  8 Ei nastaa

  9 Line Out (L)

  10 NC
- Etupaneelin ääniliitin tukee HD-ääntä oletuksena.
- Äänisignaalit ovat läsnä samanaikaisesti sekä etu- että takapaneelin ääniliitännöissä.
- Joissakin koteloissa on etupaneelin äänimoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijaan. Jos haluat tietoja sellaisen etupaneelin äänimoduulin liittämisestä, jossa on eri johdinmääritykset, ota yhteyttä kotelon valmistajaan.

SPDIF_O (S/PDIF-ulostuloliitin)
Tämä liitin tukee digitaalista S/PDIF-ulostuloa ja liittää S/PDIF-digitaalisen audiokaapelin (jonka laajennuskortit toimittavat) digitaalisen äänen ulostuloa varten emolevyltä tietyille laajennuskorteille, kuten näytönohjaimille ja äänikorteille. Esimerkiksi jotkin näytönohjaimet saattavat vaatia S/PDIF-digitaalisen audiokaapelin käyttöä digitaalisen äänen ulostuloa varten emolevyltä näytönohjaimeesi, jos haluat liittää HDMI-näytön näytönohjaimeen ja saada digitaalisen äänen ulostulon HDMI-näytöstä samanaikaisesti. Tietoja S/PDIF-digitaalisen audiokaapelin liittämisestä on laajennuskorttisi käyttöohjeessa.

Nastanumero Määritelmä

1 SPDIFO

2 GND

F_USB30_1/F_USB30_2 (USB 3.1 Gen 1 -liittimet)
Liittimet ovat USB 3.1 Gen 1- ja USB 2.0 -määritysten mukaisia ja voivat tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.1 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13 B S S	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20 S	Ei nastaa

F_USB1/F_USB2 (USB 2.0/1.1 -liittimet)
Liittimet ovat USB 2.0/1.1 -määritysten mukaisia. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.

Nastanumero Määritelmä Nastanumero Määritelmä

1 Virta (5V) 6 USB DY+

2 Virta (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Ei nastaa

5 USB DX+ 10 NC
- Älä kytke IEEE 1394 -kiinnikkeen (2x5-nastaa) kaapelia USB 2.0/1.1 -liitäntään.
- Ennen USB-kiinnikkeen asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-kiinnike ei vahingoitu.

TPM (Trusted Platform Module Header)
Voit liittää TPM:n (Trusted Platform Module) tähän liitäntään.

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Ei nastaa	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (akku)
Akku antaa virtaa pitääkseen arvot (kuten BIOS-asetukset, päivämäärä ja kellonaika) CMOS-muistissa, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne voivat kadota.
Voit tyhjentää CMOS-arvot poistamalla akun:
1. Sammuta tietokone ja irrota virtajohto.
2. Irrota akku varovasti akkupidikkeestä ja odota minuutti. (Tai käytä metalliesinettä, kuten ruuvimeisseliä, koskettaaksesi akkupidikkeen positiivisia ja negatiivisia napoja ja oikosulje ne 5 sekunnin ajan.)
3. Vaihda akku.
4. Kytke virtajohto ja käynnistä tietokone uudelleen. S F

Sammuta aina tietokone ja irrota virtajohto ennen akun vaihtamista.
Vaihda akku vastaavaan. Akun vaihtaminen väärään malliin aiheuttaa räjähdysvaaran.
Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
Kun asennat akun, huomioi akun positiivisen (+) ja negatiivisen (-) puolen suunta B_ _ (positiivisen puolen tulee olla ylöspäin).
Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

CLR_CMOS (Clear CMOS Jumper)
Käytä tätä hyppyjohdinta BIOS-asetusten tyhjentämiseen ja CMOS-arvojen palauttamiseen tehdasasetuksiin. Tyhjennä CMOS-arvot koskettamalla kahta nastaa metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

	Auki: Normaali
	Oikosulku: Tyhjennä CMOS-arvot

Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen CMOS-arvojen tyhjentämistä.
Järjestelmän uudelleenkäynnistyksen jälkeen siirry BIOS Setup -ohjelmaan lataamaan tehdasasetukset (valitse Load Optimized Defaults (Lataa optimoidut oletusasetukset)) tai määritä BIOS-asetukset manuaalisesti (katso luku "BIOS Setup" BIOS-asetuksista).

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen tärkeimpiin toimintoihin kuuluu virran kytkemisen jälkeisen itsetestin (POST) suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muokata järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia. Kun virta katkaistaan, emolevyn akku syöttää CMOS-muistille tarvittavan virran kokoonpanoarvojen säilyttämiseksi. Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään. Päivitä BIOS käyttämällä joko GIGABYTE Q-Flash- tai @BIOS-apuohjelmaa.

Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman käyttöjärjestelmään siirtymistä.
@BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.

Koska BIOSin päivittäminen on mahdollisesti riskialtista, jos et kohtaa ongelmia nykyisen BIOS-version kanssa, on suositeltavaa, ettet päivitä BIOSia. Jos päivität BIOSin, tee se varoen. Riittämätön BIOSin päivitys voi johtaa järjestelmän toimintahäiriöön.
On suositeltavaa, ettet muuta oletusasetuksia (ellei sinun tarvitse) järjestelmän epävakauden tai muiden odottamattomien tulosten estämiseksi. Asetusten riittämätön muuttaminen voi johtaa järjestelmän käynnistysvirheeseen. Jos näin tapahtuu, yritä tyhjentää CMOS-arvot ja palauttaa emolevyn oletusarvot. (Katso tämän luvun "Lataa optimoidut oletusarvot" -osiota tai akun/CMOS-hyppääjän esittelyjä "Laitteiston asennus" -luvussa saadaksesi ohjeet CMOS-arvojen tyhjentämiseen.)

Aloitusnäyttö

Seuraava käynnistyslogo-näyttö tulee näkyviin, kun tietokone käynnistyy.
(Esimerkki BIOS-versiosta: D5)

On olemassa kaksi erilaista BIOS-tilaa seuraavasti, ja voit käyttää <F2>-näppäintä vaihtaaksesi tilojen välillä. Classic Setup -tila tarjoaa yksityiskohtaiset BIOS-asetukset. Voit siirtyä kohteiden välillä näppäimistön nuolinäppäimillä ja hyväksyä tai siirtyä alavalikkoon painamalla <Enter>. Tai voit valita haluamasi kohteen hiirellä. Easy Mode -tilan avulla käyttäjät voivat nopeasti tarkastella nykyisiä järjestelmätietojaan tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Easy Mode -tilassa voit siirtyä kokoonpanojen välillä hiirellä.

Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse Lataa optimoidut oletusarvot -kohde asettaaksesi järjestelmän oletusasetuksiin.
Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

M.I.T.

M.I.T.
Toimiiko järjestelmä vakaasti tekemilläsi ylikellotus-/ylijännitteen asetuksilla, riippuu järjestelmäsi kokoonpanosta. Virheellinen ylikellotus/ylijännite voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, että et muuta oletusasetuksia järjestelmän epävakauden tai muiden odottamattomien tulosten välttämiseksi. (Asetusten riittämätön muuttaminen voi johtaa järjestelmän käynnistymisen epäonnistumiseen. Jos näin tapahtuu, tyhjennä CMOS-arvot ja palauta emolevy oletusarvoihin.)

Lisätaajuusasetukset
Isäntäkellon arvo
Näyttää nykyisen isäntäkellotaajuuden.
Suorittimen kellosuhde
Voit muuttaa asennetun suorittimen kellosuhdetta. Säädettävä alue riippuu asennetusta suorittimesta.
Suorittimen taajuus
Näyttää nykyisen suorittimen taajuuden.

Lisäasetukset suorittimen ytimelle

Suorittimen kellosuhde, suorittimen taajuus
Yllä olevat asetukset ovat synkronisia samoille kohteille Lisätaajuusasetukset-valikossa.

Ytimen suorituskyvyn korostussuhde^(Huomautus)
Voit muuttaa CPB:n suhdetta. Säädettävä alue riippuu asennetusta suorittimesta. (Oletus: Auto)

Ytimen suorituskyvyn korostus ^(Huomautus)
Voit määrittää, otetaanko käyttöön ytimen suorituskyvyn korostustekniikka (Core Performance Boost (CPB)), joka on suorittimen suorituskykyä parantava tekniikka. (Oletus: Auto)

Turbosuorituskyvyn korostussuhde ^(Huomautus)
Voit määrittää, parannetaanko suorittimen suorituskykyä. (Oletus: Ei käytössä)

AMD Cool&Quiet -toiminto

Käytössä	Antaa AMD Cool'n'Quiet -ohjaimen säätää dynaamisesti suorittimen kellotaajuutta ja VID:iä, jotta tietokoneesi lämmöntuotto ja virrankulutus vähenevät. (Oletus)
Ei käytössä	Poistaa tämän toiminnon käytöstä.

SVM-tila
Virtualisointiteknologian parantama virtualisointi mahdollistaa sen, että alusta voi käyttää useita käyttöjärjestelmiä ja sovelluksia itsenäisissä osioissa. Virtualisoinnin avulla yksi tietokonejärjestelmä voi toimia useana virtuaalijärjestelmänä. (Oletus: Käytössä)
C6-tila ^{(Huomautus 1)}
Voit määrittää, saako suoritin siirtyä C6-tilaan järjestelmän pysäytystilassa. Kun tämä on käytössä, suorittimen ydintaajuutta pienennetään järjestelmän pysäytystilassa virrankulutuksen vähentämiseksi. C6-tila on kehittyneempi virransäästötila kuin C1. (Oletus: Käytössä)
Globaali C-tilan hallinta ^{(Huomautus 1)}
Voit määrittää, saako suoritin siirtyä C-tiloihin. Kun tämä on käytössä, suorittimen ydintaajuutta pienennetään järjestelmän pysäytystilassa virrankulutuksen vähentämiseksi. (Oletus: Käytössä)
SMT-tila ^{(Huomautus 1)}
Voit ottaa käyttöön tai poistaa käytöstä suorittimen samanaikaisen monisäikeistyksen teknologian. Tämä ominaisuus toimii vain käyttöjärjestelmissä, jotka tukevat moniprosessoritilaa. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Downcore-hallinta^{(Huomautus 1)}
Voit valita, kuinka monta suorittimen ydintä otetaan käyttöön (suorittimen ytimien määrä voi vaihdella suorittimen mukaan). Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Extreme Memory Profile (X.M.P.) ^{(Huomautus 2)}
Mahdollistaa BIOSin lukea XMP-muistimoduulin/moduulien SPD-tiedot muistin suorituskyvyn parantamiseksi, kun se on käytössä.

Ei käytössä	Poistaa tämän toiminnon käytöstä. (Oletus)
Profiili 1	Käyttää profiilin 1 asetuksia.
Profiili 2^{(Huomautus 2)}	Käyttää profiilin 2 asetuksia.

Järjestelmän muistikerroin
Voit asettaa järjestelmän muistikertoimen. Auto asettaa muistikertoimen muistin SPD-tietojen mukaan. (Oletus: Auto)
Muistin taajuus (MHz)
Ensimmäinen muistin taajuusarvo on käytettävän muistin normaali toimintataajuus; toinen on muistin taajuus, jota säädetään automaattisesti järjestelmän muistikerroinasetusten mukaan.

Lisäasetukset muistille
Extreme Memory Profile (X.M.P.) ^{(Huomautus 2)}, järjestelmän muistikerroin, muistin taajuus (MHz)
Yllä olevat asetukset ovat synkronisia samoille kohteille Lisätaajuusasetukset-valikossa.
Muistin ajoitustila
Manual ja Advanced Manual sallivat kanavavälin, sijoitusvälin ja alla olevien muistin ajoitusasetusten määrittämisen. Vaihtoehdot ovat: Auto (oletus), Manual, Advanced Manual.
Profiilin DDR-jännite
Kun käytät muuta kuin XMP-muistimoduulia tai Extreme Memory Profile (X.M.P.) -asetus on Ei käytössä, arvo näytetään muistimäärityksesi mukaan. Kun Extreme Memory Profile (X.M.P.) -asetus on Profiili 1 tai Profiili 2, arvo näytetään XMP-muistin SPD-tietojen mukaan.
Kanavaväli
Ottaa käyttöön tai poistaa käytöstä muistikanavavälin. Käytössä-asetus mahdollistaa sen, että järjestelmä voi samanaikaisesti käyttää muistin eri kanavia muistin suorituskyvyn ja vakauden parantamiseksi. (Oletus: Auto)
Sijoitusväli
Ottaa käyttöön tai poistaa käytöstä muistin sijoitusvälin. Käytössä-asetus mahdollistaa sen, että järjestelmä voi samanaikaisesti käyttää muistin eri sijoituksia muistin suorituskyvyn ja vakauden parantamiseksi. (Oletus: Auto)
Kanavan A/B muistin ala-ajoitukset
Tämä alavalikko tarjoaa muistin ajoitusasetukset kullekin muistikanavalle. Vastaavat ajoitusasetusnäytöt ovat määritettävissä vain, kun Muistin ajoitustila on asetettu Manual- tai Advanced Manual -tilaan. Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai epäonnistua käynnistymään, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta emolevy oletusarvoihin lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.
Lisäasetukset jännitteelle
Tämän alavalikon avulla voit asettaa suorittimen, piirisarjan ja muistin jännitteet.

Tietokoneen kunnon tila
Kotelon avaustilan nollaus

Ei käytössä	Säilyttää tai tyhjentää edellisen kotelon tunkeutumistilan tietueen. (Oletus)
Käytössä	Tyhjentää edellisen kotelon tunkeutumistilan tietueen, ja Kotelo auki -kentässä näkyy "Ei" seuraavan käynnistyksen yhteydessä.

Kotelo auki
Näyttää emolevy CI-liittimeen liitetyn kotelon tunkeutumisen tunnistuslaitteen tunnistustilan. Jos järjestelmän kotelon kansi poistetaan, tässä kentässä näkyy "Kyllä", muuten siinä näkyy "Ei". Jos haluat tyhjentää kotelon tunkeutumistilan tietueen, aseta Kotelon avaustilan nollaus -asetukseksi Käytössä, tallenna asetukset CMOSiin ja käynnistä sitten järjestelmäsi uudelleen.
CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/DRAM-kanavan A/B jännite/DDRVpp A/B/+3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
Näyttää nykyiset järjestelmän jännitteet.

Muut asetukset
PCIe-paikan kokoonpano
Voit asettaa PCI Express -paikkojen toimintatilan arvoon Gen 1, Gen 2 tai Gen 3. Todellinen toimintatila määräytyy kunkin paikan laitteistomääritysten mukaan. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
3DMark01-parannus
Voit määrittää, parannetaanko joidenkin vanhojen vertailuarvojen suorituskykyä. (Oletus: Ei käytössä)

Smart Fan 5 -asetukset
Näyttö
Voit valita kohteen, jota tarkkaillaan, ja tehdä tarkempia säätöjä. (Oletus: CPU FAN)
Tuulettimen nopeuden säätö
Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säädetäänkö tuulettimen nopeutta.

Normaali	Antaa tuulettimen pyöriä eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewerin avulla järjestelmäsi vaatimusten mukaan. (Oletus)
Hiljainen	Antaa tuulettimen pyöriä hitailla nopeuksilla.
Manuaalinen	Voit hallita tuulettimen nopeutta käyräkaaviossa.
Täysi nopeus	Antaa tuulettimen pyöriä täydellä nopeudella.

Tuulettimen hallinnan lämpötilatulo
Voit valita viitelämpötilan tuulettimen nopeuden hallintaa varten.
Lämpötilaväli
Voit valita lämpötilavälin tuulettimen nopeuden muutosta varten.
Tuulettimen/pumpun hallintatila

Auto	Antaa BIOSin automaattisesti tunnistaa asennetun tuulettimen/pumpun tyypin ja asettaa optimaalisen hallintatilan. (Oletus)
Jännite	Jännitetilaa suositellaan 3-nastaiselle tuulettimelle/pumpulle.
PWM	PWM-tilaa suositellaan 4-nastaiselle tuulettimelle/pumpulle.

Lämpötila
Näyttää valitun kohdealueen nykyisen lämpötilan.
Tuulettimen nopeus
Näyttää nykyiset tuulettimen/pumpun nopeudet.
Lämpötilavaroituksen hallinta
Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Ei käytössä (oletus), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Tuulettimen/pumpun vikaantumisvaroitus
Antaa järjestelmän antaa varoitusäänen, jos tuuletinta/pumppua ei ole liitetty tai se vikaantuu. Tarkista tuulettimen/pumpun kunto tai tuulettimen/pumpun liitäntä, kun näin tapahtuu. (Oletus: Ei käytössä)

^(Huomautus) Tämä kohde on käytettävissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
^{(Huomautus 1)} Tämä kohde on käytettävissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
^{(Huomautus 2)} Tämä kohde on käytettävissä vain, kun asennat suorittimen ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Järjestelmä

Tämä osio tarjoaa tietoja emolevysi mallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.
Järjestelmän kieli
Valitsee BIOSin käyttämän oletuskielen.
Järjestelmän päivämäärä
Asettaa järjestelmän päivämäärän. Päivämäärämuoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter>-näppäintä vaihtaaksesi Kuukausi-, Päivä- ja Vuosi-kenttien välillä ja käytä <Page Up>- tai <Page Down>-näppäintä asettaaksesi halutun arvon.
Järjestelmän aika
Asettaa järjestelmän ajan. Aikamuoto on tunti, minuutti ja sekunti. Esimerkiksi 13:00 on 13:00:00. Käytä <Enter>-näppäintä vaihtaaksesi Tunti-, Minuutti- ja Sekunti-kenttien välillä ja käytä <Page Up>- tai <Page Down>-näppäintä asettaaksesi halutun arvon.
Käyttöoikeustaso
Näyttää nykyisen käyttöoikeustason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusarvo näkyy järjestelmänvalvojana.) Järjestelmänvalvojan taso sallii sinun tehdä muutoksia kaikkiin BIOS-asetuksiin; Käyttäjätaso sallii sinun tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.

BIOS

BIOS
Boot Option Priorities
Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Siirrettävät tallennuslaitteet, jotka tukevat GPT-muotoa, merkitään etuliitteellä "UEFI:" käynnistyslaiteluettelossa. Jos haluat käynnistää käyttöjärjestelmän, joka tukee GPT-osiointia, valitse laite, jonka edessä on "UEFI:"-merkintä. Tai jos haluat asentaa käyttöjärjestelmän, joka tukee GPT-osiointia, kuten Windows 7 64-bittinen, valitse optinen asema, joka sisältää Windows 7 64-bittisen asennuslevyn ja jonka edessä on "UEFI:"-merkintä.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Määrittää käynnistysjärjestyksen tietylle laitetyypille, kuten kiintolevyille, optisille asemille, levykeasemille ja laitteille, jotka tukevat Boot from LAN -toimintoa jne. Paina <Enter> tässä kohdassa siirtyäksesi alivalikkoon, jossa näkyvät samantyyppiset liitetyt laitteet. Tämä kohde on olemassa vain, jos vähintään yksi tämän tyyppinen laite on asennettu.
Bootup NumLock State
Ottaa käyttöön tai poistaa käytöstä Numlock-ominaisuuden näppäimistön numeronäppäimistössä POST-testin jälkeen. (Oletus: Päällä)
Security Option
Määrittää, vaaditaanko salasana aina, kun järjestelmä käynnistyy, vai vain silloin, kun siirryt BIOS-asetuksiin. Kun olet määrittänyt tämän kohdan, aseta salasanat kohdassa Administrator Password/User Password.

Setup	Salasana vaaditaan vain BIOS-asetusohjelmaan siirtymistä varten.
System	Salasana vaaditaan järjestelmän käynnistämistä ja BIOS-asetusohjelmaan siirtymistä varten. (Oletus)

Full Screen LOGO Show
Voit määrittää, näytetäänkö GIGABYTE-logo järjestelmän käynnistyksessä. Poistettu käytöstä ohittaa GIGABYTE-logon, kun järjestelmä käynnistyy. (Oletus: Käytössä)
Fast Boot
Ottaa käyttöön tai poistaa käytöstä Fast Boot -toiminnon käyttöjärjestelmän käynnistysprosessin lyhentämiseksi. Ultra Fast tarjoaa nopeimman käynnistysnopeuden. (Oletus: Poistettu käytöstä)
SATA Support

All Sata Devices	Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana.
Last Boot HDD Only	Lukuun ottamatta edellistä käynnistysasemaa, kaikki SATA-laitteet poistetaan käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä. (Oletus)

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
VGA Support
Voit valita, minkä tyyppisen käyttöjärjestelmän haluat käynnistää.

Auto	Ottaa käyttöön vain vanhan option ROM -muistin.
EFI Driver	Ottaa käyttöön EFI-option ROM -muistin. (Oletus)

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
USB Support

Disabled	Kaikki USB-laitteet poistetaan käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Full Initial	Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)
Partial Initial	Osa USB-laitteista poistetaan käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu arvoon Ultra Fast.
PS2 Devices Support

Disabled	Kaikki PS/2-laitteet poistetaan käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Enabled	Kaikki PS/2-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu arvoon Ultra Fast.
NetWork Stack Driver Support

Disabled	Poistaa käynnistyksen verkosta käytöstä. (Oletus)
Enabled	Ottaa käynnistyksen verkosta käyttöön.

Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
Windows 10 Features
Voit valita asennettavan käyttöjärjestelmän. (Oletus: Muu käyttöjärjestelmä)
CSM Support
Ottaa käyttöön tai poistaa käytöstä UEFI CSM:n (Compatibility Support Module) tukeakseen vanhaa PC-käynnistysprosessia.

Enabled	Ottaa UEFI CSM:n käyttöön. (Oletus)
Disabled	Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.

Tämä kohde on määritettävissä vain, kun Windows 10 Features on asetettu arvoon Windows 10 tai Windows 10 WHQL.
LAN PXE Boot Option ROM
Voit valita, otetaanko vanha option ROM käyttöön LAN-ohjaimelle. (Oletus: Poistettu käytöstä) Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
Storage Boot Option Control
Voit valita, otetaanko UEFI- tai vanha option ROM käyttöön tallennuslaitteen ohjaimelle.

Disabled	Poistaa option ROM:n käytöstä.
UEFI Only	Ottaa käyttöön vain UEFI-option ROM:n.
Legacy Only	Ottaa käyttöön vain vanhan option ROM:n. (Oletus)

Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
Other PCI Device ROM Priority
Voit valita, otetaanko UEFI- vai Legacy-option ROM käyttöön muulle PCI-laiteohjaimelle kuin LAN-, tallennuslaite- ja grafiikkaohjaimille.

Disabled	Poistaa option ROM:n käytöstä.
UEFI Only	Ottaa käyttöön vain UEFI-option ROM:n. (Oletus)
Legacy Only	Ottaa käyttöön vain vanhan option ROM:n.

Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
Network Stack
Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamiseksi, kuten käyttöjärjestelmän asentaminen Windows Deployment Services -palvelimelta. (Oletus: Poistettu käytöstä)
Ipv4 PXE Support
Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
Ipv4 HTTP Support
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
Ipv6 PXE Support
Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
Ipv6 HTTP Support
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
Administrator Password
Voit määrittää järjestelmänvalvojan salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Järjestelmänvalvojan salasana (tai käyttäjän salasana) on annettava järjestelmän käynnistyksessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasana mahdollistaa kaikkien BIOS-asetusten muuttamisen.
User Password
Voit määrittää käyttäjän salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Järjestelmänvalvojan salasana (tai käyttäjän salasana) on annettava järjestelmän käynnistyksessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasana mahdollistaa kuitenkin vain tiettyjen BIOS-asetusten muuttamisen, mutta ei kaikkien. Jos haluat peruuttaa salasanan, paina <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan. HUOMAUTUS: Ennen kuin asetat käyttäjän salasanan, varmista, että asetat ensin järjestelmänvalvojan salasanan.

Oheislaitteet

AMD CPU fTPM
Ottaa AMD-suorittimeen integroidun TPM 2.0 -toiminnon käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
LED_C Connect
Ottaa emolevyn LED_C2-liitäntään kytketyn RGB (RGBW) LED-nauhan valot käyttöön tai poistaa ne käytöstä. (Oletus: Käytössä)
RGB Fusion
Mahdollistaa emolevyn LED-valojen valaistustilan määrittämisen.

Off	Poistaa tämän toiminnon käytöstä.
Pulse Mode	Kaikki LEDit häipyvät samanaikaisesti sisään ja ulos.
Color Cycle	Kaikki LEDit käyvät samanaikaisesti läpi täyden värispektrin.
Static Mode	Kaikki LEDit säteilevät yhtä väriä. (Oletus)
Flash Mode	Kaikki LEDit välähtävät samanaikaisesti päälle ja pois päältä.

Legacy USB Support
Mahdollistaa USB-näppäimistön/hiiren käytön MS-DOS:ssa. (Oletus: Käytössä)
XHCI Hand-off
Määrittää, otetaanko XHCI Hand-off -toiminto käyttöön käyttöjärjestelmälle, jolla ei ole XHCI Hand-off -tukea. (Oletus: Käytössä)
EHCI Hand-off
Määrittää, otetaanko EHCI Hand-off -toiminto käyttöön käyttöjärjestelmälle, jolla ei ole EHCI Hand-off -tukea. (Oletus: Ei käytössä)
Port 60/64 Emulation
Ottaa I/O-porttien 64h ja 60h emuloinnin käyttöön tai poistaa sen käytöstä. Tämä pitäisi ottaa käyttöön, jotta USB-näppäimistöt/hiiret toimisivat täysin vanhoissa MS-DOS-käyttöjärjestelmissä tai käyttöjärjestelmissä, jotka eivät natiivisti tue USB-laitteita. (Oletus: Ei käytössä)
USB Mass Storage Driver Support
Ottaa USB-tallennuslaitteiden tuen käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
USB Storage Devices
Näyttää luettelon liitetyistä USB-massamuistilaitteista. Tämä kohde tulee näkyviin vain, kun USB-tallennuslaite on asennettu.
DAC-UP 2 Rear USB 3.0 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
Mahdollistaa USB 3.1 Gen 1 -porttien lähtöjännitteen nostamisen takapaneelissa (ne, jotka ovat PS/2-näppäimistö-/hiiriportin alla), jotta USB-laitteesi/laitteidesi vakaus paranee.

Normal	Säilyttää alkuperäisen lähtöjännitteen. (Oletus)
Disable USB bus power	Poistaa USB-liittimien virran käytöstä. Huippuluokan audiosoittimet voivat liittää oman ulkoisen USB-virtalähteensä.
Voltage Compensation +0.1V	Lisää 0,1 V alkuperäiseen lähtöjännitteeseen.
Voltage Compensation +0.2V	Lisää 0,2 V alkuperäiseen lähtöjännitteeseen.
Voltage Compensation +0.3V	Lisää 0,3 V alkuperäiseen lähtöjännitteeseen.

DAC-UP 2 Front USB 3.0_1 (Output Voltage of USB Ports Provided by the Onboard F_USB30_1 Connector)
Mahdollistaa USB-porttien lähtöjännitteen nostamisen, jotka on tarjottu emolevyn F_USB30_1-liittimellä, jotta USB-laitteesi/laitteidesi vakaus paranee.

Normal	Säilyttää alkuperäisen lähtöjännitteen. (Oletus)
Disable USB bus power	Poistaa USB-liittimien virran käytöstä. Huippuluokan audiosoittimet voivat liittää oman ulkoisen USB-virtalähteensä.
Voltage Compensation +0.1V	Lisää 0,1 V alkuperäiseen lähtöjännitteeseen.
Voltage Compensation +0.2V	Lisää 0,2 V alkuperäiseen lähtöjännitteeseen.
Voltage Compensation +0.3V	Lisää 0,3 V alkuperäiseen lähtöjännitteeseen.

DAC-UP 2 Front USB 3.0_2 (Output Voltage of USB Ports Provided by the Onboard F_USB30_2 Connector)
Mahdollistaa USB-porttien lähtöjännitteen nostamisen, jotka on tarjottu emolevyn F_USB30_2-liittimellä, jotta USB-laitteesi/laitteidesi vakaus paranee.

Normal	Säilyttää alkuperäisen lähtöjännitteen. (Oletus)
Disable USB bus power	Poistaa USB-liittimien virran käytöstä. Huippuluokan audiosoittimet voivat liittää oman ulkoisen USB-virtalähteensä.
Voltage Compensation +0.1V	Lisää 0,1 V alkuperäiseen lähtöjännitteeseen.
Voltage Compensation +0.2V	Lisää 0,2 V alkuperäiseen lähtöjännitteeseen.
Voltage Compensation +0.3V	Lisää 0,3 V alkuperäiseen lähtöjännitteeseen.

Trusted Computing
Ottaa Trusted Platform Modulen (TPM) käyttöön tai poistaa sen käytöstä.
NVMe Configuration
Näyttää tietoja M.2 NVME PCIe SSD -asemastasi, jos sellainen on asennettu.
OffBoard SATA Controller Configuration
Näyttää tietoja M.2 PCIe SSD -asemastasi, jos sellainen on asennettu.

Piirisarja

IOMMU
Ottaa AMD IOMMU -tuen käyttöön tai poistaa sen käytöstä. (Oletus: Auto)
Integrated Graphics ^(Note)
Ottaa integroidun grafiikkatoiminnon käyttöön tai poistaa sen käytöstä.

Auto	BIOS ottaa integroidun grafiikan automaattisesti käyttöön tai poistaa sen käytöstä asennetun näytönohjaimen mukaan. (Oletus)
Disabled	Poistaa integroidun grafiikan käytöstä.

UMA Frame Buffer Size ^(Note)
Tämä kohde on määritettävissä vain, kun Integrated Graphics (Integroitu grafiikka) on asetettu arvoon Force (Pakota). Kehyspuskurin koko on järjestelmämuistin kokonaismäärä, joka on varattu yksinomaan integroidulle grafiikkaohjaimelle. Esimerkiksi MS-DOS käyttää vain tätä muistia näyttöön. Vaihtoehdot ovat: Auto (oletus), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Ottaa RAIDin käyttöön tai poistaa sen käytöstä piirisarjaan integroiduille SATA-ohjaimille tai määrittää SATA-ohjaimet AHCI-tilaan.

RAID	Ottaa RAIDin käyttöön SATA-ohjaimelle.
AHCI	Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on liitäntämääritys, jonka avulla tallennusohjain voi ottaa käyttöön kehittyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing ja hot plug. (Oletus)

Chipset SATA Port Enable
Ottaa integroidut SATA-ohjaimet käyttöön tai poistaa ne käytöstä. (Oletus: Käytössä)
Chipset SATA Port 0/1/2/3/4/5/6/7
Ottaa jokaisen SATA-portin käyttöön tai poistaa sen käytöstä.

^(Note)Tämä kohde on olemassa vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.

Virta

Virta
AC BACK
Määrittää järjestelmän tilan, kun virta palautuu vaihtovirtakatkoksen jälkeen.

Muisti	Järjestelmä palaa viimeiseen tunnettuun hereilläolotilaan, kun vaihtovirta palautuu.
Always On	Järjestelmä käynnistetään, kun vaihtovirta palautuu.
Always Off	Järjestelmä pysyy pois päältä, kun vaihtovirta palautuu. (Oletus)

Power On By Keyboard
Mahdollistaa järjestelmän käynnistämisen PS/2-näppäimistön herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1A +5VSB-johdossa.

Disabled	Poistaa tämän toiminnon käytöstä. (Oletus)
Password	Aseta salasana, jossa on 1–5 merkkiä, käynnistääksesi järjestelmän.
Keyboard 98	Käynnistä järjestelmä painamalla Windows 98 -näppäimistön virtapainiketta.
Any key	Käynnistä järjestelmä painamalla mitä tahansa näppäintä.

Power On Password
Aseta salasana, kun Power On By Keyboard (Virta päälle näppäimistöllä) on asetettu Password (Salasana) -tilaan. Paina <Enter> tässä kohdassa ja aseta enintään 5 merkin pituinen salasana ja paina sitten <Enter> hyväksyäksesi. Käynnistä järjestelmä antamalla salasana ja painamalla <Enter>.
Huomautus: Voit peruuttaa salasanan painamalla <Enter> tässä kohdassa. Kun sinua pyydetään antamaan salasana, paina <Enter> uudelleen antamatta salasanaa poistaaksesi salasanan asetukset.
Power On By Mouse
Mahdollistaa järjestelmän käynnistämisen PS/2-hiiren herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1A +5VSB-johdossa.

Disabled	Poistaa tämän toiminnon käytöstä. (Oletus)
Move	Käynnistä järjestelmä liikuttamalla hiirtä.
Double Click	Käynnistä järjestelmä kaksoisklikkaamalla hiiren vasenta painiketta.

ErP
Määrittää, kuluttaako järjestelmä vähiten virtaa S5 (sammutus) -tilassa. Huomautus: Kun tämä kohde on asetettu Enabled (Käytössä) -tilaan, seuraavat toiminnot eivät ole käytettävissä: Resume by Alarm (Jatka hälytyksellä), PME-tapahtuman herätys, virta päälle hiirellä, virta päälle näppäimistöllä ja Wake on LAN.
Soft-Off by PWR-BTTN
Määrittää, miten tietokone sammutetaan MS-DOS -tilassa virtapainikkeella.

Instant-Off	Paina virtapainiketta, jolloin järjestelmä sammuu välittömästi. (Oletus)
Delay 4 Sec.	Pidä virtapainiketta painettuna 4 sekuntia sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekuntia, järjestelmä siirtyy lepotilaan.

Resume by Alarm
Määrittää, käynnistetäänkö järjestelmä haluttuna ajankohtana. (Oletus: Disabled (Ei käytössä)) Jos käytössä, aseta päivämäärä ja aika seuraavasti:
Wake up day (Herätyspäivä): Käynnistä järjestelmä tiettyyn aikaan joka päivä tai tiettynä päivänä kuukaudessa.
Wake up hour/minute/second (Herätystunti/minuutti/sekunti): Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.
Huomautus: Kun käytät tätä toimintoa, vältä puutteellista sammutusta käyttöjärjestelmästä tai vaihtovirran irrottamista, sillä asetukset eivät välttämättä ole tehokkaita.
Wake on LAN
Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Enabled (Käytössä))
High Precision Event Timer
Ottaa käyttöön tai poistaa käytöstä High Precision Event Timer (HPET) -toiminnon käyttöjärjestelmässä. (Oletus: Enabled (Käytössä))

Tallenna ja poistu

Save & Exit Setup
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä tallentaa muutokset CMOS:ään ja poistuu BIOS Setup -ohjelmasta. Valitse No (Ei) tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Exit Without Saving
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä poistuu BIOS Setup -ohjelmasta tallentamatta BIOS Setupissa tehtyjä muutoksia CMOS:ään. Valitse No (Ei) tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Load Optimized Defaults
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä) ladataksesi BIOS:in optimaaliset oletusasetukset. BIOS:in oletusasetukset auttavat järjestelmää toimimaan optimaalisesti. Lataa aina optimoidut oletusarvot BIOS:in päivittämisen tai CMOS-arvojen tyhjentämisen jälkeen.
Boot Override
Voit valita laitteen, josta käynnistetään välittömästi. Paina <Enter> valitsemassasi laitteessa ja valitse Yes (Kyllä) vahvistaaksesi. Järjestelmä käynnistyy automaattisesti uudelleen ja käynnistyy kyseisestä laitteesta.
Save Profiles
Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda jopa 8 profiilia ja tallentaa ne nimellä Setup Profile 1 ~ Setup Profile 8. Suorita loppuun painamalla <Enter>. Voit myös valita Select File in HDD/FDD/USB (Valitse tiedosto HDD/FDD/USB:ssä) tallentaaksesi profiilin tallennuslaitteellesi.
Load Profiles
Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOS:in oletusasetukset, voit käyttää tätä toimintoa ladataksesi BIOS-asetukset aiemmin luodusta profiilista ilman BIOS-asetusten uudelleenmäärittämisen vaivaa. Valitse ensin profiili, jonka haluat ladata, ja suorita sitten loppuun painamalla <Enter>. Voit valita Select File in HDD/FDD/USB (Valitse tiedosto HDD/FDD/USB:ssä) tuodaksesi aiemmin luodun profiilin tallennuslaitteeltasi tai ladataaksesi BIOS:in automaattisesti luoman profiilin, kuten palauttaaksesi BIOS-asetukset viimeisiksi asetuksiksi, jotka toimivat oikein (viimeinen tunnettu hyvä tietue).

RAID-kokoonpanon määrittäminen

RAID-tasot

	RAID 0	RAID 1	RAID 10
Kiintolevyjen vähimmäismäärä	≥2	2	4
Levyjärjestelmän kapasiteetti	Kiintolevyjen määrä * Pienimmän aseman koko	Pienimmän aseman koko	(Kiintolevyjen määrä/2) * Pienimmän aseman koko
Vikasietoisuus	Ei	Kyllä	Kyllä

Ennen kuin aloitat, valmistaudu seuraaviin asioihin:

Vähintään kaksi SATA-kiintolevyä tai M.2 SATA SSD -asemaa. (Parhaan suorituskyvyn varmistamiseksi on suositeltavaa käyttää kahta kiintolevyä, joilla on sama malli ja kapasiteetti).
Windowsin asennuslevy.
Emolevyn ohjainlevy.
USB-muistitikku.

SATA-ohjainten määrittäminen

Kiintolevyjen asentaminen
Asenna kiintolevyt/SSD-asemat emolevyn SATA/M.2-liittimiin. Liitä sitten virtalähteen virtaliittimet kiintolevyihin.
SATA-ohjaimen tilan määrittäminen BIOS-asetuksissa
Varmista, että määrität SATA-ohjaimen tilan oikein järjestelmän BIOS-asetuksissa.
Vaiheet:
1. Käynnistä tietokone ja paina <Delete> -näppäintä päästäksesi BIOS-asetuksiin POST-testin (Power-On Self-Test) aikana. Varmista Chipset-kohdassa, että Chipset SATA Port Enable on käytössä. Aseta SATA Mode -tilaksi RAID. Tallenna sitten asetukset ja käynnistä tietokone uudelleen.
2. Jos haluat määrittää UEFI RAID -järjestelmän, noudata kohdan "C-1" vaiheita. Jos haluat siirtyä vanhaan RAID ROM -levylle, tallenna asetukset ja poistu BIOS-asetuksista. Katso lisätietoja kohdasta "C-2".

  Tässä osiossa kuvatut BIOS-asetusvalikot voivat poiketa emolevysi tarkoista asetuksista. Näkemäsi todelliset BIOS-asetusvalikkovaihtoehdot riippuvat emolevystäsi ja BIOS-versiosta.
.
1. UEFI RAID -määritys
  Vain Windows 10 64-bittinen tukee UEFI RAID -määritystä.
  Vaihe:
  1. Siirry BIOS-asetuksissa kohtaan BIOS ja aseta Windows 10 Features -kohdaksi Windows 10 ja CSM Support -kohdaksi Disabled. Tallenna muutokset ja poistu BIOS-asetuksista.
  2. Kun järjestelmä on käynnistynyt uudelleen, siirry uudelleen BIOS-asetuksiin. Siirry sitten Peripherals\RAIDXpert2 Configuration Utility -alivalikkoon.
  3. Paina RAIDXpert2 Configuration Utility -näytössä <Enter> -näppäintä Array Management -kohdassa siirtyäksesi Create Array -näyttöön. Valitse sitten RAID-taso. Tuettuja RAID-tasoja ovat RAID 0, RAID 1 ja RAID 10 (käytettävissä olevat valinnat riippuvat asennettujen kiintolevyjen määrästä). Paina seuraavaksi <Enter> -näppäintä kohdassa Select Physical Disks siirtyäksesi Select Physical Disks -näyttöön.
  4. Valitse Select Physical Disks -näytössä RAID-levyjärjestelmään sisällytettävät kiintolevyt ja aseta ne Enabled-tilaan. Siirry seuraavaksi alanuolinäppäimellä kohtaan Apply Changes ja paina <Enter>. Palaa sitten edelliseen näyttöön ja aseta Array Size, Array Size Unit, Read Cache Policy ja Write Cache Policy.
  5. Kun olet asettanut kapasiteetin, siirry kohtaan Create Array ja aloita painamalla <Enter>.
  6. Valmistumisen jälkeen sinut palautetaan Array Management -näyttöön. Manage Array Properties -kohdassa näet uuden RAID-aseman ja tiedot RAID-tasosta, levyjärjestelmän nimestä, levyjärjestelmän kapasiteetista jne.
2. Vanhan RAID ROM -levyn määrittäminen
  Määritä RAID-levyjärjestelmä siirtymällä vanhaan RAID BIOS -asetusohjelmaan. Ohita tämä vaihe ja jatka Windows-käyttöjärjestelmän asennusta, jos kyseessä on muu kuin RAID-kokoonpano. Vaihe:

Kun POST-muistitesti alkaa ja ennen käyttöjärjestelmän käynnistymistä, etsi viesti, jossa lukee "Press <Ctrl-R> to Configure" (paina <Ctrl-R> määrittääksesi). Siirry RAID BIOS -asetusohjelmaan painamalla <Ctrl> + <R>.
Luo uusi levyjärjestelmä painamalla <Enter> Create Array -vaihtoehdossa.
Valintapalkki siirtyy näytön oikealla puolella olevaan Disks-osioon. Valitse kiintolevyt, jotka sisällytetään RAID-levyjärjestelmään. Valitse kiintolevy ylä- tai alanuolinäppäimellä ja paina <Insert>. Valittu kiintolevy näkyy vihreänä. Jos haluat käyttää kaikkia kiintolevyjä, valitse kaikki painamalla <A>. Paina sitten <Enter>, jolloin valintapalkki siirtyy näytön vasemmassa alakulmassa olevaan User Input -osioon.
Valitse ensin RAID-tila ja paina <Enter>. Käytettävissä olevat valinnat riippuvat asennettujen kiintolevyjen määrästä. Määritä sitten levyjärjestelmän koko näytön ohjeiden mukaisesti. Voit valita All available space (kaikki käytettävissä oleva tila) -vaihtoehdon, jos haluat käyttää suurimman sallitun koon, tai säätää kokoa ylä- tai alanuolinäppäimellä ja painaa <Enter>.
Valitse välimuistitila. Vaihtoehtoja ovat Read/Write (luku/kirjoitus), Read Only (vain luku) ja None (ei mitään). Jatka sitten painamalla <Enter>.
Lopuksi näyttöön tulee viesti, jossa lukee "Confirm Creation of Array" (vahvista levyjärjestelmän luominen). Vahvista painamalla <C> tai palaa edelliseen näyttöön painamalla <Esc>.
Kun olet valmis, näet uuden levyjärjestelmän päänäytössä. Poistu RAID BIOS -ohjelmasta painamalla <Esc> ja vahvista sitten painamalla <C>.

^(Huom.) Katso M.2- ja SATA-liittimien asennusohjeet kohdasta "Sisäiset liittimet".

SATA RAID/AHCI -ohjaimen ja käyttöjärjestelmän asentaminen
Kun BIOS-asetukset ovat oikein, voit asentaa käyttöjärjestelmän.

Käyttöjärjestelmän asentaminen
Koska jotkin käyttöjärjestelmät sisältävät jo SATA RAID/AHCI -ohjaimen, sinun ei tarvitse asentaa erillistä RAID/AHCI -ohjainta Windowsin asennuksen aikana. Kun käyttöjärjestelmä on asennettu, suosittelemme, että asennat kaikki tarvittavat ohjaimet emolevyn ohjainlevyltä "Xpress Install" -toiminnolla järjestelmän suorituskyvyn ja yhteensopivuuden varmistamiseksi. Jos asennettava käyttöjärjestelmä edellyttää, että annat SATA RAID/AHCI -ohjaimen käyttöjärjestelmän asennuksen aikana, katso alla olevat vaiheet:

Kopioi Hw10-kansio ohjainlevyn \Boot-kansiosta USB-muistitikullesi.
Käynnistä Windowsin asennuslevyltä ja suorita tavalliset käyttöjärjestelmän asennusvaiheet. Kun näyttöön tulee kehote ladata ohjain, valitse Selaa.
Aseta USB-muistitikku paikalleen ja selaa sitten ohjaimen sijaintiin. Ohjaimien sijainnit ovat seuraavat: \Hw10\RAID\x64
Valitse ensin AMD-RAID Bottom Device ja lataa ohjain napsauttamalla Seuraava. Valitse sitten AMD-RAID Controller ja lataa ohjain napsauttamalla Seuraava. Jatka lopuksi käyttöjärjestelmän asennusta.

Lisätietoja RAID-järjestelmän määrittämisestä on GIGABYTE:n verkkosivustolla.

Ohjainten asennus

Asenna ensin käyttöjärjestelmä ennen ohjainten asentamista. (Seuraavissa ohjeissa käytetään Windows 10 -käyttöjärjestelmää esimerkkinä.)
Kun olet asentanut käyttöjärjestelmän, aseta emolevyn ohjainlevy optiseen asemaan. Napsauta näytön oikeassa yläkulmassa olevaa viestiä "Napauta valitaksesi, mitä tällä levyllä tehdään" ja valitse "Suorita Run.exe". (Tai siirry kohtaan Oma tietokone, kaksoisnapsauta optista asemaa ja suorita Run.exe-ohjelma.)

"Xpress Install" tarkistaa järjestelmäsi automaattisesti ja luettelee sitten kaikki asennettavaksi suositellut ohjaimet. Voit napsauttaa Xpress Install -painiketta, jolloin "Xpress Install" asentaa kaikki valitut ohjaimet. Tai napsauta nuolta kuvaketta, jos haluat asentaa tarvitsemasi ohjaimet yksitellen.

Lisätietoja ohjelmistosta on GIGABYTE:n verkkosivustolla.

Lisätietoja ääniohjelmiston määrittämisestä on GIGABYTE:n verkkosivustolla.

Debug-LED-koodit

Normaali käynnistys

Koodi	Kuvaus
10	PEI-ydin on käynnistetty.
11	Prosessorin muistia edeltävä alustus on käynnistetty.
12~14	Varattu.
15	Pohjoissillan muistia edeltävä alustus on käynnistetty.
16~18	Varattu.
19	Eteläsilta muistia edeltävä alustus on käynnistetty.
1A~2A	Varattu.
2B~2F	Muistin alustus.
31	Muisti asennettu.
32~36	Prosessorin PEI-alustus.
37~3A	IOH PEI -alustus.
3B~3E	PCH PEI -alustus.
3F~4F	Varattu.
60	DXE-ydin on käynnistetty.
61	NVRAM-alustus.
62	PCH-ajonaikaisten palveluiden asennus.
63~67	Prosessorin DXE-alustus on käynnistetty.
68	PCI-isäntäsillan alustus on käynnistetty.
69	IOH DXE -alustus.
6A	IOH SMM -alustus.
6B~6F	Varattu.
70	PCH DXE -alustus.
71	PCH SMM -alustus.
72	PCH-laitteiden alustus.
73~77	PCH DXE -alustus (PCH-moduulikohtainen).
78	ACPI-ytimen alustus.
79	CSM-alustus on käynnistetty.
7A~7F	Varattu AMI:n käyttöön.
80~8F	Varattu OEM-käyttöön (OEM DXE -alustuskoodit).
90	Vaiheensiirto BDS:ään (käynnistyslaitteen valinta) DXE:stä.
91	Lähetä tapahtuma ohjainten yhdistämiseksi.
92	PCI-väylän alustus on käynnistetty.
93	PCI-väylän hot plug -alustus.
94	PCI-väylän luettelointi sen havaitsemiseksi, kuinka monta resurssia on pyydetty.
95	Tarkista PCI-laitteen pyytämät resurssit.
96	Määritä PCI-laitteen resurssit.
97	Konsolin tulostuslaitteet yhdistävät (esim. näyttö on valaistu).
98	Konsolin syöttölaitteet yhdistävät (esim. PS2/USB-näppäimistö/hiiri on aktivoitu).
99	Super IO -alustus.
9A	USB-alustus on käynnistetty.
9B	Lähetä nollaus USB-alustusprosessin aikana.
9C	Havaitse ja asenna kaikki tällä hetkellä kytketyt USB-laitteet.
9D	Aktivoi kaikki tällä hetkellä kytketyt USB-laitteet.
9E~9F	Varattu.
A0	IDE-alustus on käynnistetty.
A1	Lähetä nollaus IDE-alustusprosessin aikana.
A2	Havaitse ja asenna kaikki tällä hetkellä kytketyt IDE-laitteet.
A3	Aktivoi kaikki tällä hetkellä kytketyt IDE-laitteet.
A4	SCSI-alustus on käynnistetty.
A5	Lähetä nollaus SCSI-alustusprosessin aikana.
A6	Havaitse ja asenna kaikki tällä hetkellä kytketyt SCSI-laitteet.
A7	Aktivoi kaikki tällä hetkellä kytketyt SCSI-laitteet.
A8	Vahvista salasana tarvittaessa.
A9	BIOS-asetukset on käynnistetty.
AA	Varattu.
AB	Odota käyttäjän komentoa BIOS-asetuksissa.
AC	Varattu.
AD	Lähetä Ready To Boot -tapahtuma käyttöjärjestelmän käynnistämistä varten.
AE	Käynnistä vanhaan käyttöjärjestelmään.
AF	Poistu käynnistyspalveluista.
B0	Ajonaikainen AP-asennus alkaa.
B1	Ajonaikainen AP-asennus päättyy.
B2	Vanhan lisävaruste-ROM:n alustus.
B3	Järjestelmän nollaus tarvittaessa.
B4	USB-laitteen hot plug -liitäntä.
B5	PCI-laitteen hot plug.
B6	NVRAM:n puhdistus.
B7	NVRAM-asetusten määrittäminen uudelleen.
B8~BF	Varattu.
C0~CF	Varattu.

S3-jatkaminen

Koodi	Kuvaus
E0	S3-jatkaminen on aloitettu (kutsutaan DXE IPL:stä).
E1	Täytä käynnistyskomentosarjan tiedot S3-jatkamista varten.
E2	Alustaa VGA:n S3-jatkamista varten.
E3	Käyttöjärjestelmän S3-herätysvektorin kutsu.

Palautus

Koodi	Kuvaus
F0	Palautustila käynnistetään, koska virheellinen laiteohjelmiston volyymi on havaittu.
F1	Palautustila käynnistetään käyttäjän päätöksellä.
F2	Palautus on käynnistetty.
F3	Palautuksen laiteohjelmiston näköistiedosto on löydetty.
F4	Palautuksen laiteohjelmiston näköistiedosto on ladattu.
F5~F7	Varattu tuleville AMI-edistymiskoodeille.

Virhe

Koodi	Kuvaus
50~55	Muistin alustusvirhe.
56	Virheellinen prosessorityyppi tai -nopeus.
57	Prosessorin yhteensopimattomuus.
58	Prosessorin itsetestaus epäonnistui tai mahdollinen prosessorin välimuistivirhe.
59	Prosessorin mikrokoodia ei löydy tai mikrokoodin päivitys epäonnistui.
5A	Prosessorin sisäinen virhe.
5B	Nollaus-PPI epäonnistui.
5C~5F	Varattu.
D0	Prosessorin alustusvirhe.
D1	IOH-alustusvirhe.
D2	PCH-alustusvirhe.
D3	Osa arkkitehtonisista protokollasta ei ole käytettävissä.
D4	PCI-resurssien varausvirhe. Resurssit ovat loppu.
D5	Ei tilaa vanhan lisävaruste-ROM:n alustukselle.
D6	Konsolin tulostuslaitteita ei löydy.
D7	Konsolin syöttölaitteita ei löydy.
D8	Se on virheellinen salasana.
D9~DA	Käynnistysvaihtoehtoa ei voi ladata.
DB	Flash-päivitys epäonnistui.
DC	Nollausprotokolla epäonnistui.
DE~DF	Varattu.
E8	S3-jatkaminen epäonnistui.
E9	S3 Resume PPI -liitäntää ei löydy.
EA	S3 Resume Boot Script on virheellinen.
EB	S3 OS Wake -kutsu epäonnistui.
EC~EF	Varattu.
F8	Recovery PPI -liitäntä on virheellinen.
<F9>	Palautuskapselia ei löydy.
FA	Virheellinen palautuskapseli.
FB~FF	Varattu.

Ota yhteyttä
GIGA-BYTE TECHNOLOGY CO., LTD.
Osoite: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
Puh: +886-2-8912-4000, Faksi: +886-2-8912-4005
Tekninen ja ei-tekninen tuki (myynti/markkinointi): http://esupport.gigabyte.com
Verkkosivun osoite (englanti): http://www.gigabyte.com
Verkkosivun osoite (kiina): http://www.gigabyte.tw

GIGABYTE eSupport
Jos haluat lähettää teknisen tai ei-teknisen (myynti/markkinointi) kysymyksen, siirry osoitteeseen: http://esupport.gigabyte.com

Emolevyn version tunnistaminen
Emolevyn versionumero näyttää tältä:ke this: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa sitä, että emolevyn versio on 1.0. Tarkista emolevyn versio ennen emolevyn BIOS-päivitystä, ohjaimia tai kun etsit teknisiä tietoja.
Esimerkki:

Lisätietoja tuotteesta on GIGABYTE:n verkkosivustossa.

Tekijänoikeus
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Kaikki oikeudet pidätetään. Tässä oppaassa mainitut tavaramerkit on laillisesti rekisteröity niiden omistajille.
