GIGABYTE GA-AX370-Gaming 5 - Manuali i pllakës amë

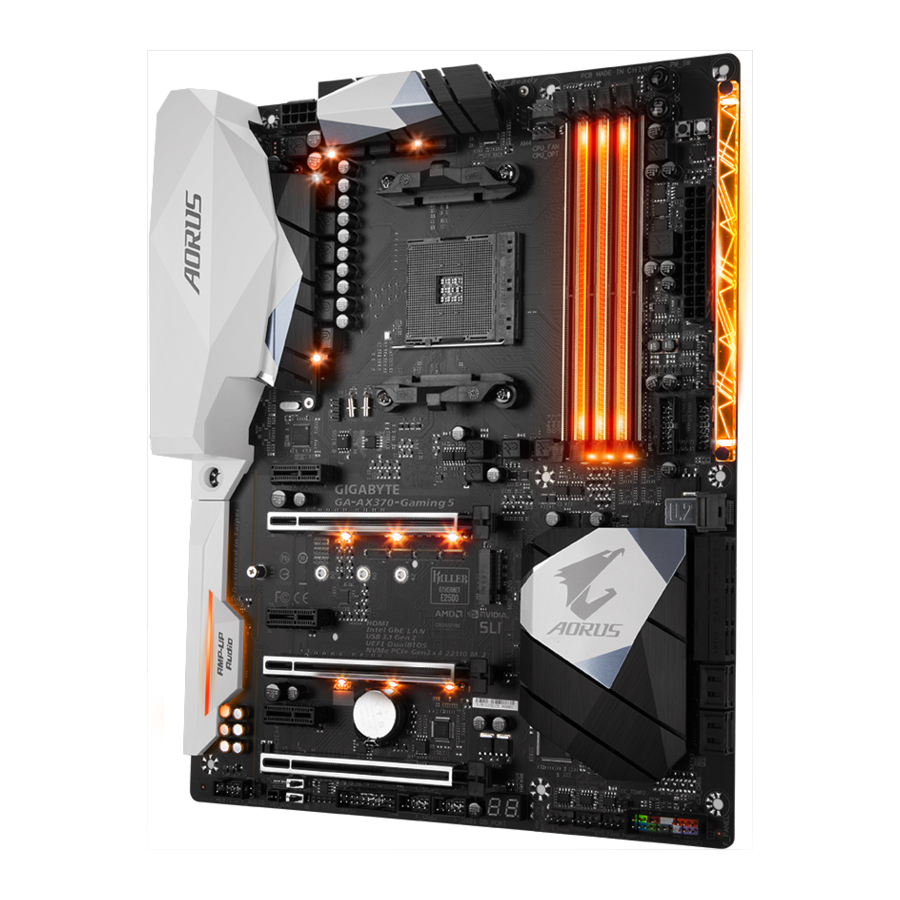

Paraqitja e pllakës amë GA-AX370-Gaming 5

Përmbajtja e kutisë

• Pllaka amë GA-AX370-Gaming 5
• Disku i drejtuesit të pllakës amë
• Manuali i përdoruesit
• Udhëzuesi i instalimit të shpejtë
• Katër kabllo SATA
• Dy lidhëse kabllosh Velcro
• Mburoja e I/O
• Një lidhës ure GC-SLI2P
• Një kabllo zgjatuese RGB (RGBW) LED
• Një lidhës G
• Dy kabllo termistoresh

* Përmbajtja e kutisë më sipër është vetëm për referencë dhe artikujt aktualë do të varen nga paketa e produktit që merrni.
Përmbajtja e kutisë mund të ndryshojë pa njoftim.

Instalimi i harduerit

Masa paraprake të instalimit

Pllaka amë përmban qarqe dhe komponente të shumta delikate elektronike që mund të dëmtohen si rezultat i shkarkimit elektrostatik (ESD). Përpara instalimit, lexoni me kujdes manualin e përdoruesit dhe ndiqni këto procedura:

• Përpara instalimit, sigurohuni që shasia të jetë e përshtatshme për pllakën amë.
• Përpara instalimit, mos e hiqni ose mos e thyeni ngjitësen S/N (Numri Serial) të pllakës amë ose ngjitësen e garancisë të ofruar nga shitësi juaj. Këto ngjitëse nevojiten për vlefshmërinë e garancisë.
• Gjithmonë hiqni energjinë AC duke shkëputur kordonin e energjisë nga priza përpara se të instaloni ose hiqni pllakën amë ose komponentë të tjerë harduerësh.
• Kur lidhni komponentët e harduerit me lidhësit e brendshëm në pllakën amë, sigurohuni që të jenë të lidhur fort dhe në mënyrë të sigurt.
• Kur trajtoni pllakën amë, shmangni prekjen e ndonjë plumbi ose lidhësi metalik.
• Është më mirë të vishni një rrip dore për shkarkimin elektrostatik (ESD) kur trajtoni pajisje elektronike komponentë të tillë si pllaka amë, CPU ose memorje. Nëse nuk keni një rrip dore ESD, mbani duart tuaja të thata dhe fillimisht prekni një objekt metalik për të eliminuar elektricitetin statik.
• Përpara instalimit të pllakës amë, ju lutemi ta keni atë sipër një jastëku antistatik ose brenda një ene mbrojtëse elektrostatike.
• Përpara se të lidhni ose shkëputni kabllon e furnizimit me energji nga pllaka amë, sigurohuni që furnizimi me energji të jetë fikur.
• Përpara se të ndizni energjinë, sigurohuni që tensioni i furnizimit me energji të jetë vendosur sipas standardit lokal të tensionit.
• Përpara përdorimit të produktit, ju lutemi verifikoni që të gjithë kabllot dhe lidhësit e energjisë të harduerit tuaj komponentët janë të lidhur.
• Për të parandaluar dëmtimin e pllakës amë, mos lejoni që vidhat të bien në kontakt me qarkun e pllakës amë ose komponentët e saj.
• Sigurohuni që të mos ketë vida të mbetura ose komponentë metalikë të vendosur në pllakën amë ose brenda kasës së kompjuterit.
• Mos e vendosni sistemin kompjuterik në një sipërfaqe të pabarabartë.
• Mos e vendosni sistemin kompjuterik në një ambient me temperaturë të lartë ose të lagësht.
• Ndizja e energjisë kompjuterike gjatë procesit të instalimit mund të çojë në dëmtimin e sistemit komponentët si dhe dëm fizik për përdoruesin.
• Nëse jeni të pasigurt për ndonjë hap instalimi ose keni një problem që lidhet me përdorimin e produktit, ju lutemi konsultohuni me një teknik kompjuteri të certifikuar.
• Nëse përdorni një përshtatës, kabllo zgjatuese të energjisë ose shirit energjie, sigurohuni që të konsultoheni me instalimin e tij dhe/ose udhëzimet e tokëzimit.

Specifikimet e produktit

CPU	Fole AM4: Procesori AMD Ryzen ™ Procesorët AMD A-series/Athlon ™ të gjeneratës së 7-të (Shkoni në faqen e internetit të GIGABYTE për listën më të fundit të mbështetjes së CPU.)
Çipset	AMD X370
Memoria	4 x fole DDR4 DIMM që mbështesin deri në 64 GB memorie sistemi Arkitektura e memories me dy kanale Mbështetje për module memorie DDR4 2667 (Shënim) /2400/2133 MHz Mbështetje për module memorie ECC Un-buffered DIMM 1Rx8/2Rx8 Mbështetje për module memorie jo-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Mbështetje për module memorie Extreme Memory Profile (XMP) (Shkoni në faqen e internetit të GIGABYTE për shpejtësitë më të fundit të memories dhe modulet e memories të mbështetura.)
Grafika e integruar	Procesori i integruar i grafikës: 1 x port HDMI, që mbështet një rezolucion maksimal prej 4096x2160@24 Hz * Mbështetje për versionin HDMI 1.4. Memorie maksimale e përbashkët prej 2 GB
Audio	2 x kodekë Realtek ® ALC1220 Mbështetje për Sound Blaster X-Fi MB5 Audio me definicion të lartë 2/4/5.1/7.1-kanalësh Mbështetje për S/PDIF Out
LAN	1 x çip Intel ® GbE LAN (10/100/1000 Mbit) (LAN1) 1 x çip LAN Rivet Networks Killer ™ E2500 (10/100/1000 Mbit) (LAN2) * Bashkimi nuk mbështetet.
Fole zgjerimi	1 x fole PCI Express x16, që funksionon në x16 (PCIEX16) (Shënim) * Për performancë optimale, nëse do të instalohet vetëm një kartë grafike PCI Express, sigurohuni që ta instaloni në fole PCIEX16. 1 x fole PCI Express x16, që funksionon në x8 (PCIEX8) (Shënim) * Fole PCIEX8 ndan gjerësinë e brezit me fole PCIEX16. Kur fole PCIEX8 është e populluar, fole PCIEX16 funksionon deri në modalitetin x8. (Fole PCIEX16 dhe PCIEX8 janë në përputhje me standardin PCI Express 3.0.) 1 x fole PCI Express x16, që funksionon në x4 (PCIEX4) * Fole PCIEX4 ndan gjerësinë e brezit me të gjitha fole PCI Express x1. Fole PCIEX4 funksionon deri në modalitetin x4 kur të gjitha fole PCI Express x1 janë bosh. 3 x fole PCI Express x1 * Të gjitha fole PCI Express x1 ndajnë gjerësinë e brezit me fole PCIEX4. Fole PCIEX4/ PCIEX1_2/PCIEX1_3 funksionon deri në modalitetin x1 kur fole PCIEX1_1 është e populluar; fole PCIEX4 funksionon deri në modalitetin x2 kur fole PCIEX1_2/PCIEX1_3 është e populluar. (Fole PCIEX4 dhe PCI Express x1 janë në përputhje me standardin PCI Express 2.0.)
Ndërfaqja e ruajtjes	Çipset: 1 x lidhës M.2 (Fole 3, çelësi M, lloji 2242/2260/2280/22110 SATA dhe PCIe x4(Shënim) /mbështetje SSD x2) 1 x lidhës U.2 * Kur lidhësi U.2 është i populluar, lidhësi M.2 bëhet i padisponueshëm. Çipset: 2 x lidhës SATA Express 8 x lidhës SATA 6Gb/s Mbështetje për RAID 0, RAID 1 dhe RAID 10 * Referojuni "Lidhësve të brendshëm" për njoftimet e instalimit për lidhësit M.2 dhe SATA.
Teknologjia multi-grafike	Mbështetje për teknologjitë NVIDIA ® Quad-GPU SLI ™ dhe 2-Way NVIDIA ® SLI ™ Mbështetje për teknologjitë AMD Quad-GPU CrossFire ™ dhe 2-Way AMD CrossFire ™
USB	Kontrolluesi ASMedia ® USB 3.1 Gen 2: 1 x port USB Type-C ™ në panelin e pasmë, me mbështetje USB 3.1 Gen 2 1 x port USB 3.1 Gen 2 Type-A (i kuq) në panelin e pasmë Çipset: 2 x porta USB 3.1 Gen 2 Type-A (të kuqe) në panelin e pasmë 6 x porta USB 3.1 Gen 1 (2 porta në panelin e pasmë, 4 porta të disponueshme nëpërmjet kokave të brendshme USB) 4 x porta USB 2.0/1.1 (të disponueshme nëpërmjet kokave të brendshme USB) CPU: 4 x porta USB 3.1 Gen 1 në panelin e pasmë
Lidhës të brendshëm	1 x lidhës kryesor i energjisë ATX me 24 pinë 1 x lidhës i energjisë ATX 12V me 8 pinë 1 x lidhës U.2 1 x lidhës M.2 Socket 3 2 x lidhës SATA Express 8 x lidhës SATA 6Gb/s 1 x kokë ventilatori CPU 1 x kokë ventilatori CPU për ftohje me ujë 4 x koka ventilatori sistemi 2 x koka ventilatori sistemi/pompe ftohjeje me ujë 1 x kokë paneli të përparmë 1 x kokë audio paneli të përparmë 1 x kokë S/PDIF Out 2 x koka USB 3.1 Gen 1 2 x koka USB 2.0/1.1 1 x kokë Trusted Platform Module (TPM) 1 x kokë kabllore zgjatuese LED RGB/shiriti LED RGB për ftohësin e CPU 1 x kokë kabllore zgjatuese shiriti LED RGB (RGBW) 2 x koka sensori temperature 1 x xhamper Clear CMOS 1 x buton energjie 1 x buton rivendosjeje 1 x buton Clear CMOS 1 x buton OC 2 x çelësa BIOS
Lidhës të panelit të pasmë	1 x port tastiere/miu PS/2 1 x port HDMI 1 x port USB Type-C ™, me mbështetje USB 3.1 Gen 2 3 x porta USB 3.1 Gen 2 Type-A (të kuqe) 6 x porta USB 3.1 Gen 1 2 x porta RJ-45 1 x lidhës optik S/PDIF Out 5 x fole audio (Dalja e altoparlantit qendror/nënvuferit, Dalja e altoparlantit të pasmë, Hyrja e linjës, Dalja e linjës, Hyrja e mikrofonit)
Kontrolluesi I/O	Çipi i kontrolluesit iTE ® I/O
Monitorimi i harduerit	Zbulimi i tensionit Zbulimi i temperaturës Zbulimi i shpejtësisë së ventilatorit Paralajmërimi i mbinxehjes Paralajmërimi i dështimit të ventilatorit Kontrolli i shpejtësisë së ventilatorit * Nëse funksioni i kontrollit të shpejtësisë së ventilatorit (pompës) mbështetet, do të varet nga ventilatori (pompa) që instaloni.
BIOS	2 x flash 128 Mbit Përdorimi i BIOS AMI UEFI të licencuar Mbështetje për DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Veçori unike	Mbështetje për APP Center * Aplikacionet e disponueshme në APP Center mund të ndryshojnë sipas modelit të pllakës amë. Funksionet e mbështetura të secilit aplikacion mund të ndryshojnë gjithashtu në varësi të specifikimeve të pllakës amë. @BIOS 3D OSD AutoGreen BIOS Setup Cloud Station Color Tempertaure EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC UP 2 V-Tuner Mbështetje për Q-Flash Mbështetje për Xpress Install
Program i paketuar	Norton ® Internet Security (version OEM)
Sistemi operativ	Mbështetje për Windows 10 64-bit Mbështetje për Windows 7 64-bit * Ju lutemi shkarkoni "Mjetin e instalimit USB të Windows" nga faqja e internetit e GIGABYTE dhe instalojeni para se të instaloni Windows 7.
Faktor forme	Faktor Forme ATX; 30.5cm x 24.4cm

^(Shënim) Mbështetja aktuale mund të ndryshojë sipas CPU.
* GIGABYTE rezervon të drejtën të bëjë çdo ndryshim në specifikimet e produktit dhe informacionin që lidhet me produktin pa njoftim paraprak.

Instalimi i CPU-së

Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni CPU-në:

• Sigurohuni që pllaka amë të mbështesë CPU-në. (Shkoni në faqen e internetit të GIGABYTE për listën më të fundit të mbështetjes së CPU-së.)
• Fikeni gjithmonë kompjuterin dhe shkëputni kordonin e rrymës nga priza e rrymës përpara se të instaloni CPU-në për të parandaluar dëmtimin e harduerit.
• Gjeni kunjën numër një të CPU-së. CPU-ja nuk mund të futet nëse orientohet gabimisht. (Ose mund të gjeni kanalet në të dy anët e CPU-së dhe çelësat e rregullimit në folezën e CPU-së.)
• Aplikoni një shtresë të barabartë dhe të hollë yndyre termike në sipërfaqen e CPU-së.
• Mos e ndizni kompjuterin nëse ftohësi i CPU-së nuk është instaluar, përndryshe mund të ndodhë mbinxehje dhe dëmtim i CPU-së.
• Vendoseni frekuencën e hostit të CPU-së në përputhje me specifikimet e CPU-së. Nuk rekomandohet që frekuenca e busit të sistemit të vendoset përtej specifikimeve të harduerit pasi nuk i plotëson kërkesat standarde për periferikët. Nëse dëshironi të vendosni frekuencën përtej specifikimeve standarde, ju lutemi ta bëni këtë sipas specifikimeve të harduerit tuaj, duke përfshirë CPU-në, kartën grafike, memorien, hard diskun etj.

Instalimi i CPU-së
Gjeni kunjën numër një (e shënuar me një trekëndësh të vogël) të folezës së CPU-së dhe CPU-së.

Instalimi i memories

• Sigurohuni që pllaka amë të mbështesë memorien. Rekomandohet që të përdoret memorie e të njëjtit kapacitet, markë, shpejtësi dhe çipa. (Shkoni në faqen e internetit të GIGABYTE për shpejtësitë dhe modulet e fundit të memories të mbështetura.)
• Fikeni gjithmonë kompjuterin dhe shkëputni kordonin e rrymës nga priza e rrymës përpara se të instaloni memorien për të parandaluar dëmtimin e harduerit.
• Modulet e memories kanë një dizajn të sigurt. Një modul memorie mund të instalohet vetëm në një drejtim. Nëse nuk jeni në gjendje të futni memorien, ndryshoni drejtimin.

Konfigurimi i memories me dy kanale
Kjo pllakë amë ofron katër fole memorie dhe mbështet teknologjinë me dy kanale. Pasi të jetë instaluar memoria, BIOS-i do të zbulojë automatikisht specifikimet dhe kapacitetin e memories. Aktivizimi i modalitetit të memories me dy kanale do të dyfishojë gjerësinë e brezit origjinal të memories. Katër foletë e memories janë të ndara në dy kanale dhe secili kanal ka dy fole memorie si më poshtë:
Kanali A: DDR4_2, DDR4_4
Kanali B: DDR4_1, DDR4_3

Ju lutemi vizitoni faqen e internetit të GIGABYTE për listat e mbështetjes së CPU-së, moduleve të memories, SSD-ve, M.2 dhe pajisjeve U.2.

Ju lutemi vizitoni faqen Lista e mbështetjes\utiliteteve në faqen e internetit të GIGABYTE për të shkarkuar versionin më të fundit të aplikacioneve.

Tabela e konfigurimeve të memories me dy kanale:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Dy module	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
Katër module	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Njëanëshe, DS=Dyanshme, "- -"=Pa memorie)

Për shkak të kufizimeve të CPU-së, lexoni udhëzimet e mëposhtme përpara se të instaloni memorien në modalitetin me dy kanale.

1. Modaliteti me dy kanale nuk mund të aktivizohet nëse është instaluar vetëm një modul memorie.
2. Kur aktivizoni modalitetin me dy kanale me dy ose katër module memorie, rekomandohet që të përdoret memorie me të njëjtin kapacitet, markë, shpejtësi dhe çipa dhe të instalohet në foletë me të njëjtën ngjyrë. Për performancë optimale, kur aktivizoni modalitetin me dy kanale me dy module memorie, ne ju rekomandojmë që t'i instaloni ato në foletë DDR4_1 dhe DDR4_2.

Instalimi i një karte zgjerimi

Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni një kartë zgjerimi:

• Sigurohuni që pllaka amë të mbështesë kartën e zgjerimit. Lexoni me kujdes manualin që erdhi me kartën tuaj të zgjerimit.
• Fikeni gjithmonë kompjuterin dhe shkëputni kordonin e rrymës nga priza e rrymës përpara se të instaloni një kartë zgjerimi për të parandaluar dëmtimin e harduerit.

Lidhësit e panelit të pasmë

1. Porti i tastierës/mausit PS/2
   Përdorni këtë port për të lidhur një maus ose tastierë PS/2.
2. Porti USB 3.1 Gen 1
   Porti USB 3.1 Gen 1 mbështet specifikimin USB 3.1 Gen 1 dhe është i pajtueshëm me specifikimin USB 2.0. Ju mund të lidhni një DAC USB në këtë port ose ta përdorni këtë port për pajisje USB.
3. Porti USB 3.1 Gen 1
   Porti USB 3.1 Gen 1 mbështet specifikimin USB 3.1 Gen 1 dhe është i pajtueshëm me specifikimin USB 2.0. Përdorni këtë port për pajisje USB.
4. Porti HDMI

   Porti HDMI është në përputhje me HDCP dhe mbështet formatet Dolby TrueHD dhe DTS HD Master Audio. Ai gjithashtu mbështet deri në 192 KHz/24bit 8-kanal LPCM dalje audio. Ju mund ta përdorni këtë port për të lidhur monitorin tuaj të mbështetur nga HDMI. Rezolucioni maksimal i mbështetur është 4096x2160@24 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që përdoret.

   Pasi të keni instaluar pajisjen HDMI, sigurohuni që ta vendosni pajisjen e parazgjedhur të riprodhimit të zërit në HDMI. (Emri i artikullit mund të ndryshojë në varësi të sistemit tuaj operativ.)
   Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi instalimin e harduerit.

5. Porti USB 3.1 Gen 2 Type-A (i kuq)
   Porti USB 3.1 Gen 2 Type-A mbështet specifikimin USB 3.1 Gen 2 dhe është i pajtueshëm me specifikimin USB 3.1 Gen 1 dhe USB 2.0. Përdorni këtë port për pajisje USB.
6. Porti USB Type-C ™
   Porti USB i kthyeshëm mbështet specifikimin USB 3.1 Gen 2 dhe është i pajtueshëm me specifikimin USB 3.1 Gen 1 dhe USB 2.0. Përdorni këtë port për pajisje USB.
7. Porti LAN RJ-45 (LAN2)
   Porti Gigabit Ethernet LAN ofron lidhje interneti me një shpejtësi të të dhënave deri në 1 Gbps. Më poshtë përshkruhen gjendjet e LED-ve të portit LAN.

   LED-i i lidhjes/shpejtësisë:

   Gjendja	Përshkrimi
   Portokalli	Shpejtësia e të dhënave 1 Gbps
   E gjelbër	Shpejtësia e të dhënave 100 Mbps
   E fikur	Shpejtësia e të dhënave 10 Mbps

   LED-i i aktivitetit:

   Gjendja	Përshkrimi
   Po pulson	Po ndodh transmetimi ose marrja e të dhënave
   E fikur	Nuk po ndodh transmetimi ose marrja e të dhënave

8. Porti LAN RJ-45 (LAN1)
   Porti Gigabit Ethernet LAN ofron lidhje interneti me një shpejtësi të të dhënave deri në 1 Gbps. Më poshtë përshkruhen gjendjet e LED-ve të portit LAN.

   LED-i i lidhjes/shpejtësisë:

   Gjendja	Përshkrimi
   Portokalli	Shpejtësia e të dhënave 1 Gbps
   E gjelbër	Shpejtësia e të dhënave 100 Mbps
   E fikur	Shpejtësia e të dhënave 10 Mbps

   LED-i i aktivitetit:

   Gjendja	Përshkrimi
   Po pulson	Po ndodh transmetimi ose marrja e të dhënave
   E ndezur	Nuk po ndodh transmetimi ose marrja e të dhënave

9. Dalja e altoparlantit qendror/subwooferit
   Përdorni këtë fole audioje për të lidhur altoparlantët qendrorë/subwoofer në një konfigurim audioje 5.1/7.1-kanalësh.

10. Dalja e altoparlantit të pasmë
    Kjo fole mund të përdoret për të lidhur altoparlantët e pasmë në një konfigurim audioje 4/5.1/7.1-kanalësh.

11. Lidhësi optik dalës S/PDIF
    Ky lidhës ofron dalje audioje dixhitale në një sistem audioje të jashtëm që mbështet audio dixhitale optike. Përpara se të përdorni këtë veçori, sigurohuni që sistemi juaj audio të ofrojë një lidhës hyrës optik dixhital audio.

12. Hyrja e linjës
    Foleja e hyrjes së linjës. Përdorni këtë fole audioje për pajisje hyrëse linje, siç është një disk optik, walkman etj.

13. Dalja e linjës
    Foleja e daljes së linjës. Kjo fole mbështet funksionin e amplifikimit të audios. Për cilësi më të mirë të zërit, rekomandohet që kufjet/altoparlantët tuaj t'i lidhni me këtë fole (efektet aktuale mund të ndryshojnë nga pajisja që përdoret). Përdorni këtë fole audioje për kufje ose altoparlantë 2-kanalësh. Kjo fole mund të përdoret për të lidhur altoparlantët e përparmë në një konfigurim audioje 4/5.1/7.1-kanalësh.

14. Hyrja e mikrofonit
    Foleja e hyrjes së mikrofonit.

• Për të aktivizuar ose konfiguruar funksionin e amplifikimit të audios për folejen dalëse të linjës, ju lutemi të hyni në aplikacionin Menaxheri audio HD.
• Nëse dëshironi të instaloni një altoparlant anësor, duhet të rikonfigurohuni ose folejen hyrëse të linjës ose folejen hyrëse të mikrofonit për të qenë dalje e altoparlantit anësor duke përdorur aplikacionin Menaxheri audio HD.
• Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacion mbi programin kompjuterik audio.

• Kur hiqni kabllon e lidhur me një lidhës të panelit të pasmë, hiqeni së pari kabllon nga pajisja juaj dhe më pas hiqeni nga pllaka amë.
• Kur hiqni kabllon, tërhiqeni drejt nga lidhësi. Mos e lëkundni nga njëra anë në tjetrën për të parandaluar një qark të shkurtër elektrik brenda lidhësit të kabllos.

Butonat, çelësat dhe LED-et në bord

Çelësat e BIOS-it dhe Treguesit LED të BIOS-it
Çelësi i BIOS-it (BIOS_SW) u lejon përdoruesve të zgjedhin lehtësisht një BIOS të ndryshëm për ngritje ose mbivendosje, duke ndihmuar në uljen e dështimit të BIOS-it gjatë mbivendosjes. Çelësi DualBIOS™ (SB) lejon aktivizimin ose çaktivizimin e funksionit _ DualBIOS™. Treguesi LED (MBIOS_LED/BBIOS_LED) tregon se cili BIOS është aktiv.
BIOS_SW

	1: BIOS kryesor (Ngrihet nga BIOS-i kryesor)
	2: BIOS rezervë (Ngrihet nga BIOS-i rezervë)

SB

	1: Dual BIOS
	2: BIOS i vetëm

Treguesit LED të BIOS-it:
MBIOS_LED (BIOS-i kryesor është aktiv)
BBIOS_LED (BIOS-i rezervë është aktiv)

CPU/VGA/DRAM/BOOT (LED-et e statusit)
LED-et e statusit tregojnë nëse CPU-ja, karta grafike, kujtesa dhe sistemi operativ po funksionojnë siç duhet pas ndezjes së sistemit. Nëse LED-i CPU/VGA/DRAM është i ndezur, kjo do të thotë se pajisja përkatëse nuk po funksionon normalisht; nëse LED-i BOOT është i ndezur, kjo do të thotë se ende nuk keni hyrë në sistemin operativ.

CPU: LED i statusit të CPU-së
VGA: LED i statusit të kartës grafike
DRAM: LED i statusit të kujtesës
BOOT: LED i statusit të sistemit operativ

Butonat e shpejtë
Kjo pllakë amë ka 3 butona të shpejtë: butoni i ndezjes, butoni i rivendosjes dhe butoni i pastrimit të CMOS-it. Butoni i ndezjes dhe butoni i rivendosjes u lejojnë përdoruesve të ndezin/fikin ose rivendosin shpejt kompjuterin në një mjedis me kasë të hapur kur duan të ndryshojnë përbërësit e harduerit ose të kryejnë testimin e harduerit. Përdorni këtë buton për të pastruar konfigurimin e BIOS-it dhe për të rivendosur vlerat e CMOS-it në vlerat e parazgjedhura të fabrikës kur është e nevojshme.
PW_SW: Butoni i ndezjes
RST_SW: Butoni i rivendosjes
CMOS_SW: Butoni i pastrimit të CMOS-it

• Fikeni gjithmonë kompjuterin tuaj dhe shkëputni kordonin e rrymës nga priza përpara se të pastroni vlerat e CMOS-it.
• SHËNIM: Mos e përdorni butonin e pastrimit të CMOS-it kur sistemi është i ndezur, sepse sistemi mund të mbyllet dhe mund të ndodhë humbje ose dëmtim i të dhënave.
• Pas rindezjes së sistemit, shkoni te Konfigurimi i BIOS-it për të ngarkuar vlerat e parazgjedhura të fabrikës (zgjidhni Load Optimized Defaults (Ngarko vlerat e optimizuara të parazgjedhura)) ose konfiguroni manualisht cilësimet e BIOS-it (shihni Kapitullin "Konfigurimi i BIOS-it" për konfigurimet e BIOS-it).

Butoni OC
Butoni OC i ndihmon entuziastët dhe mbivendosësit jo vetëm të marrin performancën më të madhe nga hardueri i tyre, por edhe përvojën absolute më të këndshme të OC-së.
Butoni OC: Shtypni këtë buton për të ngarkuar konfigurimin më të optimizuar të mbivendosjes GIGABYTE për harduerin tuaj.

Lidhësit e brendshëm

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. CPU_OPT
6. SYS_FAN5_PUMP/SYS_FAN6_PUMP
7. EC_TEMP1/EC_TEMP2
8. LED_C1
9. LED_C2
10. SATA EXPRESS
11. SATA3 0/1/2/3/4/5/6/7

12. U2_32G
13. M2F_32G
14. F_PANEL
15. F_AUDIO
16. SPDIF_O
17. F_USB30_1/F_USB30_2
18. F_USB1/F_USB2
19. TPM
20. BAT
21. CLR_CMOS

Lexoni udhëzimet e mëposhtme para se të lidhni pajisjet e jashtme:

• Së pari, sigurohuni që pajisjet tuaja janë në përputhje me lidhësit që dëshironi të lidhni.
• Para se të instaloni pajisjet, sigurohuni që të fikni pajisjet dhe kompjuterin tuaj. Shkëputni energjinë kordonin nga priza e energjisë për të parandaluar dëmtimin e pajisjeve.
• Pasi të keni instaluar pajisjen dhe para se të ndizni kompjuterin, sigurohuni që kablloja e pajisjes të jetë lidhur mirë me lidhësin në pllakën amë.

1/2) ATX_12V/ATX (lidhësi i energjisë 2x4 12V dhe lidhësi i energjisë kryesore 2x12)
Me përdorimin e lidhësit të energjisë, furnizimi me energji mund të furnizojë me energji të qëndrueshme të mjaftueshme të gjitha komponentët në pllakën amë. Para se të lidhni lidhësin e energjisë, sigurohuni që furnizimi me energji të jetë i fikur dhe të gjitha pajisjet të jenë instaluar siç duhet. Lidhësi i energjisë posedon një dizajn të sigurt. Lidhni kabllon e furnizimit me energji me lidhësin e energjisë në orientimin e duhur. Lidhësi i energjisë 12V kryesisht furnizon energji në CPU. Nëse lidhësi i energjisë 12V nuk është i lidhur, kompjuteri nuk do të ndizet.

Për të përmbushur kërkesat e zgjerimit, rekomandohet që të përdoret një furnizim me energji që mund t'i rezistojë konsumit të lartë të energjisë (500 W ose më i madh). Nëse përdoret një furnizim me energji që nuk siguron energjinë e kërkuar, rezultati mund të çojë në një sistem të paqëndrueshëm ose të pa-bootueshëm.

Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
1	GND (vetëm për 2x4-pin 12V)	5	+12V (vetëm për 2x4-pin 12V)
2	GND (vetëm për 2x4-pin 12V)	6	+12V (vetëm për 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (ndezje/fikje e butë)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (gatishmëri +5V)	21	+5V
10	+12V	22	+5V
11	+12V (vetëm për 2x12-pin ATX)	23	+5V (vetëm për 2x12-pin ATX)
12	3.3V (vetëm për 2x12-pin ATX)	24	GND (vetëm për 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Koka e ventilatorit)
Të gjitha kokat e ventilatorit në këtë pllakë amë janë 4-pin. Shumica e kokave të ventilatorit posedojnë një dizajn të sigurt futjeje. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni atë në orientimin e duhur (tel i zi i lidhësit është teli tokëzues). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn kontrolli të shpejtësisë së ventilatorit. Për shpërndarje optimale të nxehtësisë, rekomandohet që një ventilator sistemi të instalohet brenda shasisë.

Nr. i kunjës	Përkufizimi
1	GND
2	Kontroll i shpejtësisë së tensionit
3	Sensori
4	Kontroll i shpejtësisë PWM

5. CPU_OPT (Koka e ventilatorit të ftohjes me ujë)
   Koka e ventilatorit është 4-pin dhe posedon një dizajn të sigurt futjeje. Shumica e kokave të ventilatorit posedojnë një dizajn të sigurt futjeje. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni atë në orientimin e duhur (tel i zi i lidhësit është teli tokëzues). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn kontrolli të shpejtësisë së ventilatorit.


   Nr. i kunjës	Përkufizimi
   1	GND
   2	Kontroll i shpejtësisë së tensionit
   3	Sensori
   4	Kontroll i shpejtësisë PWM

6. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Koka e ventilatorit të sistemit/pompës së ftohjes me ujë)
   Kokat e ventilatorit/pompës janë 4-pin. Shumica e kokave të ventilatorit posedojnë një dizajn të sigurt futjeje. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni atë në orientimin e duhur (tel i zi i lidhësit është teli tokëzues). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn kontrolli të shpejtësisë së ventilatorit. Për shpërndarje optimale të nxehtësisë, rekomandohet që një ventilator sistemi të instalohet brenda shasisë. Kokat gjithashtu ofrojnë kontroll të shpejtësisë për një pompë ftohjeje me ujë, referojuni kapitullit "BIOS Setup", "M.I.T.", për më shumë informacion


   Nr. i kunjës	Përkufizimi
   1	GND
   2	Kontroll i shpejtësisë së tensionit
   3	Sensori
   4	Kontroll i shpejtësisë PWM

• Sigurohuni që të lidhni kabllot e ventilatorit me kokat e ventilatorit për të parandaluar që CPU-ja dhe sistemi juaj të mbinxehen. Mbinxehja mund të rezultojë në dëmtimin e CPU-së ose sistemi mund të ngrijë.
• Këto koka ventilatori nuk janë blloqe xhamper konfigurimi. Mos vendosni një kapak xhamper në koka.

7. EC_TEMP1/EC_TEMP2 (Koka e sensorit të temperaturës)
   Lidhni kabllot e termistorit me kokat për zbulimin e temperaturës.


   Nr. i kunjës	Përkufizimi
   1	HYRJE SENSORI
   2	GND

8. LED_C1 (Shirit LED i ftohësit të CPU-së/koka kabllore zgjatuese e shiritit LED RGB)
   Koka mund të përdoret për të lidhur një shirit LED të ftohësit të CPU-së ose një shirit standard 5050 RGB LED (12V/G/R/B), me vlerësim maksimal të fuqisë 2A (12V) dhe gjatësi maksimale 2m.


   Nr. i kunjës	Përkufizimi
   1	12V
   2	G
   3	R
   4	B

   Lidhja e shirrit LED të ftohësit të CPU-së:
   Lidheni lidhësin e shirrit LED të ftohësit të CPU-së (të shënuar me një shigjetë) me Pin 1 (12V) të këtij kolektori.
   Lidhja e shirrit standard LED: Lidhni njërën skaj të kabllit zgjatues RGB LED me kolektorin dhe skajin tjetër me shiritin tuaj RGB LED. Teli i zi (i shënuar me një trekëndësh në prizë) i kabllit zgjatues duhet të lidhet me Pin 1 (12V) të këtij kolektori. Pini 12V (i shënuar me një shigjetë) në skajin tjetër të kabllit zgjatues duhet të jetë në përputhje me 12V të shirritit LED. Kini kujdes me orientimin e lidhjes së shirritit LED; lidhja e gabuar mund të çojë në dëmtimin e shirritit LED.


9. LED_C2 (Kolektor i kabllit zgjatues LED RGB (RGBW))
   Kolektori mund të përdoret për të lidhur një shirit standard LED 5050 RGB (RGBW) (12V/G/R/B/W), me fuqi maksimale të vlerësuar 2A (12V) dhe gjatësi maksimale 2m.
   Lidhni njërën skaj të kabllit zgjatues RGB (RGBW) LED me kolektorin dhe skajin tjetër me shiritin tuaj RGB (RGBW) LED. Teli i zi (i shënuar me një trekëndësh në prizë) i kabllit zgjatues duhet të lidhet me Pin 1 (12V) të këtij kolektori. Pini 12V (i shënuar me një shigjetë) në skajin tjetër të kabllit zgjatues duhet të jetë në përputhje me 12V të shirritit LED. Kini kujdes me orientimin e lidhjes së shirritit LED; lidhja e gabuar mund të çojë në dëmtimin e shirritit LED.


   Nr. i pinit	Përkufizimi
   1	12V
   2	G
   3	R
   4	B
   5	W

   Para se të instaloni pajisjet, sigurohuni që të fikni pajisjet dhe kompjuterin tuaj. Shkëputeni kordonin e energjisë nga priza e energjisë për të parandaluar dëmtimin e pajisjeve.

   Për mënyrën e ndezjes/fikjes së dritave të shirritit LED RGB (RGBW), referojuni udhëzimeve në Kapitullin "Konfigurimi i BIOS-it".

10. SATA EXPRESS (Lidhës SATA Express)
    Çdo lidhës SATA Express mbështet një pajisje të vetme SATA Express.



11. SATA3 0/1/2/3/4/5/6/7 (Lidhës SATA 6Gb/s)
    Lidhësit SATA janë në përputhje me standardin SATA 6Gb/s dhe janë të pajtueshëm me standardin SATA 3Gb/s dhe SATA 1.5Gb/s. Çdo lidhës SATA mbështet një pajisje të vetme SATA. Çip AMD mbështet RAID 0, RAID 1 dhe RAID 10. Referojuni Kapitullit "Konfigurimi i një grupi RAID," për udhëzime mbi konfigurimin e një grupi RAID.


    Nr. i pinit	Përkufizimi
    1	GND
    2	TXP
    3	TXN
    4	GND
    5	RXN
    6	RXP
    7	GND

12. U2_32G (Lidhës U.2)
    Lidhësi U.2 mbështet një pajisje të vetme U.2.


13. M2F_32G (Lidhës Socket 3 M.2)
    Lidhësi M.2 mbështet SSD M.2 SATA dhe SSD M.2 PCIe dhe mbështet konfigurimin SATA RAID përmes Chipset AMD. Ju lutemi vini re se një SSD M.2 PCIe nuk mund të përdoret për të krijuar një grup RAID. te Kapitulli "Konfigurimi i një grupi RAID," për udhëzime mbi konfigurimin e një grupi RAID.

    1. Përdorni një kaçavidë për të zhvidhosur vidën dhe dadon nga pllaka amë. Gjeni vrimën e duhur të montimit për SSD M.2 që do të instalohet dhe më pas vidhosni së pari dadon.
    2. Rrëshqitni SSD M.2 në lidhës në një kënd.
    3. Shtypni SSD M.2 poshtë dhe më pas fiksojeni atë me vidën.

       Zgjidhni vrimën e duhur për SSD M.2 që do të instalohet dhe shtrëngoni përsëri vidën dhe dadon.

Njoftimet e instalimit për lidhësit M2F_32G dhe SATA:
Për shkak të numrit të kufizuar të korsive të ofruara nga Chipset, disponueshmëria e lidhësve SATA mund të ndikohet nga lloji i pajisjeve të instaluara në lidhësin M2F_32G. Lidhësi M2F_32G ndan gjerësinë e bandës me lidhësin SATA3 3. Referojuni tabelës së mëposhtme për detaje.

Lloji i SSD/Lidhësit M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe x4 SSD*
M.2 PCIe x2 SSD
Nuk është i instaluar asnjë SSD M.2

: I disponueshëm,
: Nuk është i disponueshëm
* Vetëm për procesorin AMD Ryzen ™.

14. F_PANEL (Kolektor i panelit të përparmë)
    Lidhni çelësin e energjisë, çelësin e rivendosjes, altoparlantin, çelësin/sensori i ndërhyrjes së shasisë dhe treguesin e statusit të sistemit në shasi me këtë kolektor sipas caktimit të pinit më poshtë. Vini re pinet pozitive dhe negative përpara se të lidhni kabllot.

    • PLED/PWR_LED (LED i energjisë, e verdhë/vjollcë):

      Statusi i sistemit	LED
      S0	Ndezur
      S3/S4/S5	Fikur

      Lidhet me treguesin e statusit të energjisë në panelin e përparmë të shasisë. LED-i është i ndezur kur sistemi është në punë. LED-i është i fikur kur sistemi është në gjendje gjumi S3/S4 ose i fikur (S5).

    • PW (Çelësi i energjisë, i kuq): Lidhet me çelësin e energjisë në panelin e përparmë të shasisë. Ju mund të konfiguroni mënyrën për të fikur sistemin tuaj duke përdorur çelësin e energjisë (referojuni Kapitullit "BIOS Setup," "Power," për më shumë informacion).
    • SPEAK (Altoparlant, Portokalli): Lidhet me altoparlantin në panelin e përparmë të shasisë. Sistemi raporton statusin e nisjes së sistemit duke lëshuar një kod bip. Një bip i vetëm i shkurtër do të dëgjohet nëse nuk zbulohet asnjë problem gjatë nisjes së sistemit.
    • HD (LED i aktivitetit të hard diskut, Blu): Lidhet me LED-in e aktivitetit të hard diskut në panelin e përparmë të shasisë. LED-i është i ndezur kur hard disku po lexon ose shkruan të dhëna.
    • RES (Çelësi i rivendosjes, Jeshile): Lidhet me çelësin e rivendosjes në panelin e përparmë të shasisë. Shtypni çelësin e rivendosjes për të rindezur kompjuterin nëse kompjuteri ngrihet dhe nuk kryen një rindezje normale.
    • CI (Koka e ndërhyrjes në shasi, Gri): Lidhet me çelësin/sensorin e ndërhyrjes në shasi në shasinë që mund të zbulojë nëse mbulesa e shasisë është hequr. Kjo funksion kërkon një shasi me një çelës/sensor ndërhyrjeje në shasi.
    • NC (Portokalli): Pa lidhje.

      Dizajni i panelit të përparmë mund të ndryshojë sipas shasisë. Një modul i panelit të përparmë përbëhet kryesisht nga çelësi i energjisë, çelësi i rivendosjes, LED-i i energjisë, LED-i i aktivitetit të hard diskut, altoparlanti etj. Kur lidhni modulin e panelit të përparmë të shasisë tuaj me këtë kokë, sigurohuni që detyrat e telave dhe detyrat e kunjit të përputhen saktë.
    15. F_AUDIO (Koka audio e panelit të përparmë)
        Koka audio e panelit të përparmë mbështet audio me definicion të lartë (HD) të Intelit dhe audio AC'97. Ju mund të lidhni modulin audio të panelit të përparmë të shasisë tuaj me këtë kokë. Sigurohuni që detyrat e telave të lidhësit të modulit të përputhen me detyrat e kunjit të kokës së pllakës amë. Lidhja e gabuar midis lidhësit të modulit dhe kokës së pllakës amë do ta bëjë pajisjen të paaftë për të punuar ose madje edhe ta dëmtojë atë.

        Për audio HD të panelit të përparmë:

        Nr. i kunjit	Përkufizimi
        1	MIC2_L
        2	GND
        3	MIC2_R
        4	NC
        5	LINE2_R
        6	Sense
        7	FAUDIO_JD
        8	Pa kunj
        9	LINE2_L
        10	Sense

        Për audio AC'97 të panelit të përparmë:

        Nr. i kunjit	Përkufizimi
        1	MIC
        2	GND
        3	Fuqia MIC
        4	NC
        5	Dalja e linjës (R)
        6	NC
        7	NC
        8	Pa kunj
        9	Dalja e linjës (L)
        10	NC

    • Koka audio e panelit të përparmë mbështet audio HD si parazgjedhje.
    • Sinjalet audio do të jenë të pranishme në të dyja lidhjet audio të panelit të përparmë dhe të pasmë në të njëjtën kohë.
    • Disa shasi ofrojnë një modul audio të panelit të përparmë që ka lidhës të ndarë në secilin tel në vend të një prize të vetme. Për informacion në lidhje me lidhjen e modulit audio të panelit të përparmë që ka detyra të ndryshme telash, ju lutemi kontaktoni prodhuesin e shasisë.

16. SPDIF_O (Koka e daljes S/PDIF)
    Kjo kokë mbështet daljen dixhitale S/PDIF dhe lidh një kabllo dixhitale audio S/PDIF (e ofruar nga kartat e zgjerimit) për dalje dixhitale audio nga pllaka amë juaj në karta të caktuara zgjerimi si kartat grafike dhe kartat e zërit. Për shembull, disa karta grafike mund të kërkojnë që të përdorni një kabllo dixhitale audio S/PDIF për dalje dixhitale audio nga pllaka amë juaj në kartën tuaj grafike nëse dëshironi të lidhni një ekran HDMI me kartën grafike dhe të keni dalje dixhitale audio nga ekrani HDMI në të njëjtën kohë. Për informacion në lidhje me lidhjen e kabllos dixhitale audio S/PDIF, lexoni me kujdes manualin për kartën tuaj të zgjerimit.


    Nr. i kunjit	Përkufizimi
    1	SPDIFO
    2	GND

17. F_USB30_1/F_USB30_2 (Kokat USB 3.1 Gen 1)
    Kokat janë në përputhje me specifikimet USB 3.1 Gen 1 dhe USB 2.0 dhe mund të ofrojnë dy porte USB. Për blerjen e panelit të përparmë opsional 3.5" që ofron dy porte USB 3.1 Gen 1, ju lutemi kontaktoni tregtarin lokal.


    Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13 B S S	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20 S	Pa kunj

18. F_USB1/F_USB2 (Kokat USB 2.0/1.1)
    Kokat janë në përputhje me specifikimet USB 2.0/1.1. Secila kokë USB mund të ofrojë dy porte USB përmes një mbajtëseje opsionale USB. Për blerjen e mbajtëses opsionale USB, ju lutemi kontaktoni tregtarin lokal.


    Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi
    1	Fuqia (5V)	6	USB DY+
    2	Fuqia (5V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	Pa kunj
    5	USB DX+	10	NC

    • Mos e futni kabllon e mbajtëses IEEE 1394 (2x5-pin) në kokën USB 2.0/1.1.
    • Përpara se të instaloni mbajtësen USB, sigurohuni që të fikni kompjuterin tuaj dhe të shkëputni kordonin e rrymës nga priza e rrymës për të parandaluar dëmtimin e mbajtëses USB.

19. TPM (Koka e Modulit të Platformës së Besuar)
    Mund të lidhni një TPM (Modul të Platformës së Besuar) në këtë kokë.


    Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Pa kunjë	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

20. BAT (Bateria)
    Bateria siguron energji për të mbajtur vlerat (të tilla si konfigurimet e BIOS-it, data dhe informacioni i orës) në CMOS kur kompjuteri është i fikur. Zëvendësoni baterinë kur tensioni i baterisë bie në një nivel të ulët, ose vlerat e CMOS mund të mos jenë të sakta ose mund të humbasin.
    Mund të fshini vlerat e CMOS duke hequr baterinë:

    1. Fikeni kompjuterin tuaj dhe shkëputni kordonin e rrymës.
    2. Hiqeni butësisht baterinë nga mbajtësja e baterisë dhe prisni për një minutë. (Ose përdorni një objekt metalik si një kaçavidë për të prekur terminalet pozitive dhe negative të mbajtëses së baterisë, duke i shkurtuar ato për 5 sekonda.)
    3. Zëvendësoni baterinë.
    4. Futeni kordonin e rrymës dhe rindizni kompjuterin tuaj. S F

• Gjithmonë fikeni kompjuterin tuaj dhe shkëputni kordonin e rrymës përpara se të zëvendësoni baterinë.
• Zëvendësoni baterinë me një ekuivalente. Rrezik shpërthimi nëse bateria zëvendësohet me një model të gabuar.
• Kontaktoni vendin e blerjes ose shitësin lokal nëse nuk jeni në gjendje të zëvendësoni vetë baterinë ose jeni të pasigurt për modelin e baterisë.
• Kur instaloni baterinë, vini re orientimin e anës pozitive (+) dhe anës negative (-) B_ _ të baterisë (ana pozitive duhet të jetë lart).
• Bateritë e përdorura duhet të trajtohen në përputhje me rregulloret lokale mjedisore.

21. CLR_CMOS (Kërcyesi i pastrimit të CMOS)
    Përdorni këtë kërcyes për të pastruar konfigurimin e BIOS-it dhe për të rivendosur vlerat e CMOS në parazgjedhjet e fabrikës. Për të pastruar vlerat e CMOS, përdorni një objekt metalik si një kaçavidë për të prekur dy kunjat për disa sekonda.

    	Hapur: Normal
    	Shkurt: Pastroni vlerat e CMOS

    • Gjithmonë fikeni kompjuterin tuaj dhe shkëputni kordonin e rrymës nga priza e rrymës përpara se të pastroni vlerat e CMOS.
    • Pas rindezjes së sistemit, shkoni te konfigurimi i BIOS-it për të ngarkuar parazgjedhjet e fabrikës (zgjidhni Ngarko Parazgjedhjet e Optimizuara) ose konfiguroni manualisht cilësimet e BIOS-it (referojuni kapitullit "Konfigurimi i BIOS-it," për konfigurimet e BIOS-it).

Konfigurimi i BIOS-it

BIOS (Sistemi bazë i hyrjes dhe daljes) regjistron parametrat e harduerit të sistemit në CMOS në pllakën amë. Funksionet e tij kryesore përfshijnë kryerjen e vetë-testimit të ndezjes (POST) gjatë fillimit të sistemit, ruajtjen e parametrave të sistemit dhe ngarkimin e sistemit operativ, etj. BIOS përfshin një program konfigurimi të BIOS-it që i lejon përdoruesit të modifikojë cilësimet bazë të konfigurimit të sistemit ose të aktivizojë funksione të caktuara të sistemit. Kur fiket energjia, bateria në pllakën amë furnizon energjinë e nevojshme për CMOS për të mbajtur vlerat e konfigurimit në CMOS. Për të hyrë në programin e konfigurimit të BIOS-it, shtypni tastin <Delete> gjatë POST-it kur ndizet energjia. Për të përmirësuar BIOS-in, përdorni ose GIGABYTE Q-Flash ose shërbimin @BIOS.

• Q-Flash i lejon përdoruesit të përmirësojë ose të rezervojë shpejt dhe lehtë BIOS-in pa hyrë në sistemin operativ.
• @BIOS është një shërbim i bazuar në Windows që kërkon dhe shkarkon versionin më të fundit të BIOS-it nga interneti dhe përditëson BIOS-in.

• Për shkak se aktivizimi i BIOS-it është potencialisht i rrezikshëm, nëse nuk hasni probleme duke përdorur versionin aktual të BIOS-it, rekomandohet që të mos aktivizoni BIOS-in. Për të aktivizuar BIOS-in, bëjeni me kujdes. Aktivizimi joadekuat i BIOS-it mund të rezultojë në mosfunksionim të sistemit.
• Rekomandohet që të mos ndryshoni cilësimet e paracaktuara (nëse nuk keni nevojë) për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. Ndryshimi joadekuat i cilësimeve mund të rezultojë në dështimin e sistemit për t'u nisur. Nëse kjo ndodh, provoni të fshini vlerat CMOS dhe të rivendosni tabelën në vlerat e paracaktuara. (Referojuni seksionit "Ngarko vlerat e optimizuara të paracaktuara" në këtë kapitull ose hyrjeve të baterisë/kërcyesit të pastrimit të CMOS në kapitullin "Instalimi i harduerit" se si të fshini vlerat CMOS.)

Ekrani i nisjes

Ekrani i mëposhtëm i logos së nisjes do të shfaqet kur kompjuteri të niset.
(Shembull i versionit të BIOS-it: D5)

Ekzistojnë dy mënyra të ndryshme të BIOS-it si më poshtë dhe mund të përdorni tastin <F2> për të kaluar midis dy mënyrave. Mënyra klasike e konfigurimit ofron cilësime të hollësishme të BIOS-it. Mund të shtypni tastet e shigjetave në tastierën tuaj për të lëvizur midis artikujve dhe të shtypni <Enter> për të pranuar ose hyrë në një nën-menu. Ose mund të përdorni mausin tuaj për të zgjedhur artikullin që dëshironi. Mënyra e lehtë u lejon përdoruesve të shikojnë shpejt informacionin aktual të sistemit të tyre ose të bëjnë rregullime për performancë optimale. Në mënyrën e lehtë, mund të përdorni mausin tuaj për të lëvizur nëpër artikujt e konfigurimit.

• Kur sistemi nuk është i qëndrueshëm si zakonisht, zgjidhni artikullin Ngarko vlerat e optimizuara të paracaktuara për ta vendosur sistemin tuaj në vlerat e tij të paracaktuara.
• Menutë e konfigurimit të BIOS-it të përshkruara në këtë kapitull janë vetëm për referencë dhe mund të ndryshojnë sipas versionit të BIOS-it.

M.I.T.

Nëse sistemi do të funksionojë në mënyrë të qëndrueshme me cilësimet e mbikylljes/mbivoltazhit që keni bërë, varet nga konfigurimet e përgjithshme të sistemit tuaj. Kryerja e gabuar e mbikylljes/mbivoltazhit mund të rezultojë në dëmtimin e CPU-së, chipset-it ose memories dhe të zvogëlojë jetën e dobishme të këtyre përbërësve. Kjo faqe është vetëm për përdoruesit e avancuar dhe ne ju rekomandojmë që të mos ndryshoni cilësimet e paracaktuara për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. (Ndryshimi i papërshtatshëm i cilësimeve mund të rezultojë në dështimin e sistemit për t'u nisur. Nëse kjo ndodh, pastroni vlerat e CMOS dhe rivendosni tabelën në vlerat e paracaktuara.)

• Cilësimet e Avancuara të Frekuencës
  Vlera e Orës së Hostit
  Shfaq frekuencën aktuale të funksionimit të Orës së Hostit.
  Raporti i Orës së CPU-së
  Ju lejon të ndryshoni raportin e orës për CPU-në e instaluar. Gama e rregullueshme varet nga CPU-ja që po instalohet.
  Frekuenca e CPU-së
  Shfaq frekuencën aktuale të funksionimit të CPU-së.
• Cilësimet e Avancuara të Bërthamës së CPU-së
  Raporti i Orës së CPU-së, Frekuenca e CPU-së
  Cilësimet e mësipërme janë sinkrone me ato nën të njëjtat artikuj në menunë e Cilësimeve të Avancuara të Frekuencës.
  Raporti i Rritjes së Performancës së Bërthamës ^(Shënim)
  Ju lejon të ndryshoni raportin për CPB-në. Gama e rregullueshme varet nga CPU-ja që po instalohet. (Parazgjedhur: Auto)
  Rritja e Performancës së Bërthamës ^(Shënim)
  Ju lejon të përcaktoni nëse do të aktivizoni teknologjinë e Rritjes së Performancës së Bërthamës (CPB), një teknologji për rritjen e performancës së CPU-së. (Parazgjedhur: Auto)
  Raporti i Rritjes së Performancës Turbo ^(Shënim)
  Ju lejon të përcaktoni nëse do të përmirësoni performancën e CPU-së. (Parazgjedhur: Çaktivizuar)
  Funksioni AMD Cool&Quiet

  Aktivizuar	Lejon që drejtuesi AMD Cool'n'Quiet të rregullojë dinamikisht orën e CPU-së dhe VID për të reduktuar prodhimin e nxehtësisë nga kompjuteri juaj dhe konsumin e tij të energjisë. (Parazgjedhur)
  Çaktivizuar	Çaktivizon këtë funksion.

  Modaliteti SVM
  Virtualizimi i përmirësuar nga Teknologjia e Virtualizimit do të lejojë një platformë të ekzekutojë sisteme dhe aplikacione të shumta operative në ndarje të pavarura. Me virtualizimin, një sistem kompjuterik mund të funksionojë si sisteme të shumta virtuale. (Parazgjedhur: Aktivizuar)
  Modaliteti C6 ^{(Shënim 1)}
  Ju lejon të përcaktoni nëse do të lejoni që CPU-ja të hyjë në modalitetin C6 në gjendje ndalimi të sistemit. Kur aktivizohet, frekuenca e bërthamës së CPU-së do të reduktohet gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. Gjendja C6 është një gjendje më e përmirësuar e kursimit të energjisë sesa C1. (Parazgjedhur: Aktivizuar)
  Kontrolli Global i Gjendjes C ^{(Shënim 1)}
  Ju lejon të përcaktoni nëse do të lejoni që CPU-ja të hyjë në gjendjet C. Kur aktivizohet, frekuenca e bërthamës së CPU-së do të reduktohet gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. (Parazgjedhur: Aktivizuar)
  Modaliteti SMT ^{(Shënim 1)}
  Ju lejon të aktivizoni ose çaktivizoni teknologjinë e CPU-së me shumëfije të njëkohshme. Kjo veçori funksionon vetëm për sistemet operative që mbështesin modalitetin me shumë procesorë. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  Kontrolli Downcore ^{(Shënim 1)}
  Ju lejon të zgjidhni numrin e bërthamave të CPU-së për të aktivizuar (numri i bërthamave të CPU-së mund të ndryshojë sipas CPU-së). Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  Profili Ekstrem i Memories (X.M.P.) ^{(Shënim 2)}
  Lejon që BIOS-i të lexojë të dhënat SPD në modulin(et) e memories XMP për të përmirësuar performancën e memories kur aktivizohet.

  Çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
  Profili1	Përdor cilësimet e Profilit 1.
  Profili2 (Shënim 2)	Përdor cilësimet e Profilit 2.

  Shumëfishuesi i Memories së Sistemit
  Ju lejon të vendosni shumëfishuesin e memories së sistemit. Auto vendos shumëfishuesin e memories sipas të dhënave SPD të memories. (Parazgjedhur: Auto)
  Frekuenca e Memories (MHz)
  Vlera e parë e frekuencës së memories është frekuenca normale e funksionimit të memories që po përdoret; e dyta është frekuenca e memories që rregullohet automatikisht sipas cilësimeve të Shumëfishuesit të Memories së Sistemit.

• Cilësimet e Avancuara të Memories
  Profili Ekstrem i Memories (X.M.P.) ^{(Shënim 2)} , Shumëfishuesi i Memories së Sistemit, Frekuenca e Memories(Mhz)
  Cilësimet e mësipërme janë sinkrone me ato nën të njëjtat artikuj në menunë e Cilësimeve të Avancuara të Frekuencës.
  Modaliteti i Kohës së Memories
  Manual dhe Manual i Avancuar lejon që Ndërthurja e Kanalit, Ndërthurja e Rangut dhe cilësimet e kohës së memories më poshtë të jenë të konfigurueshme. Opsionet janë: Auto (parazgjedhur), Manual, Manual i Avancuar.
  Tensioni DDR i Profilit
  Kur përdorni një modul memorie jo-XMP ose Profili Ekstrem i Memories (X.M.P.) është vendosur në Çaktivizuar, vlera shfaqet sipas specifikimeve tuaja të memories. Kur Profili Ekstrem i Memories (X.M.P.) është vendosur në Profilin 1 ose Profilin 2, vlera shfaqet sipas të dhënave SPD në memorien XMP.
  Ndërthurja e Kanalit
  Aktivizon ose çaktivizon ndërthurjen e kanalit të memories. Aktivizuar lejon që sistemi të hyjë njëkohësisht në kanale të ndryshme të memories për të rritur performancën dhe stabilitetin e memories. (Parazgjedhur: Auto)
  Ndërthurja e Rangut
  Aktivizon ose çaktivizon ndërthurjen e rangut të memories. Aktivizuar lejon që sistemi të hyjë njëkohësisht në rangje të ndryshme të memories për të rritur performancën dhe stabilitetin e memories. (Parazgjedhur: Auto)

• Nënkohët e Memories së Kanalit A/B
  Kjo nënmenu ofron cilësime të kohës së memories për secilin kanal të memories. Ekrani përkatës i cilësimeve të kohës mund të konfigurohet vetëm kur Modaliteti i Kohës së Memories është vendosur në Manual ose Manual i Avancuar. Shënim: Sistemi juaj mund të bëhet i paqëndrueshëm ose të mos niset pasi të keni bërë ndryshime në kohët e memories. Nëse kjo ndodh, ju lutemi rivendosni tabelën në vlerat e paracaktuara duke ngarkuar parazgjedhjet e optimizuara ose duke pastruar vlerat e CMOS.

• Cilësimet e Avancuara të Tensionit
  Kjo nënmenu ju lejon të vendosni tensionet e CPU-së, chipset-it dhe memories.

• Statusi i Shëndetit të PC-së
  Rivendos Statusin e Hapur të Kutisë

  Çaktivizuar	Mban ose pastron regjistrin e statusit të mëparshëm të ndërhyrjes në shasi. (Parazgjedhur)
  Aktivizuar	Pastro regjistrin e statusit të mëparshëm të ndërhyrjes në shasi dhe fusha e Hapur e Kutisë do të tregojë "Jo" në nisjen e ardhshme.

  Kutia e Hapur
  Shfaq statusin e zbulimit të pajisjes së zbulimit të ndërhyrjes në shasi të lidhur me kokën CI të pllakës amë. Nëse mbulesa e shasisë së sistemit hiqet, kjo fushë do të tregojë "Po", përndryshe do të tregojë "Jo". Për të pastruar regjistrin e statusit të ndërhyrjes në shasi, vendosni Rivendos Statusin e Hapur të Kutisë në Aktivizuar, ruani cilësimet në CMOS dhe më pas rindizni sistemin tuaj.
  CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/Tensioni i Kanalit A/B të DRAM/DDRVpp A/B/+3.3V/+5V/Bërthama e CHIPSET-it/+12V/VCORE SOC
  Shfaq tensionet aktuale të sistemit.

• Cilësimet e Ndryshme
  Konfigurimi i Slotit PCIe
  Ju lejon të vendosni modalitetin e funksionimit të sloteve PCI Express në Gen 1, Gen 2 ose Gen 3. Modaliteti aktual i funksionimit i nënshtrohet specifikimeve harduerike të secilit slot. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  Përmirësimi 3DMark01
  Ju lejon të përcaktoni nëse do të përmirësoni disa performanca të vjetra të pikëreferencës. (Parazgjedhur: Çaktivizuar)

• Cilësimet e Smart Fan 5
  Monitor
  Ju lejon të zgjidhni një objektiv për të monitoruar dhe për të bërë rregullime të mëtejshme. (Parazgjedhur: CPU FAN)
  Kontrolli i Shpejtësisë së Ventilatorit
  Ju lejon të përcaktoni nëse do të aktivizoni funksionin e kontrollit të shpejtësisë së ventilatorit dhe të rregulloni shpejtësinë e ventilatorit.

  Normal	Lejon që ventilatori të funksionojë me shpejtësi të ndryshme sipas temperaturës. Ju mund të rregulloni shpejtësinë e ventilatorit me System Information Viewer bazuar në kërkesat e sistemit tuaj. (Parazgjedhur)
  I qetë	Lejon që ventilatori të funksionojë me shpejtësi të ulët.
  Manuale	Ju lejon të kontrolloni shpejtësinë e ventilatorit në grafikun e kurbës.
  Shpejtësia e plotë	Lejon që ventilatori të funksionojë me shpejtësi të plotë.

Ventilatori Kontroll Përdor Temperaturën si Input
Ju lejon të zgjidhni temperaturën e referencës për kontrollin e shpejtësisë së ventilatorit.
Intervali i Temperaturës
Ju lejon të zgjidhni intervalin e temperaturës për ndryshimin e shpejtësisë së ventilatorit.
Modaliteti i Kontrollit të Ventilatorit/Pompës

Auto	Lejon që BIOS-i të zbulojë automatikisht llojin e ventilatorit/pompës së instaluar dhe vendos modalitetin optimal të kontrollit. (Parazgjedhur)
Tensioni	Modaliteti i tensionit rekomandohet për një ventilator/pompë me 3 pin.
PWM	Modaliteti PWM rekomandohet për një ventilator/pompë me 4 pin.

Temperatura
Shfaq temperaturën aktuale të zonës së synuar të zgjedhur.
Shpejtësia e Ventilatorit
Shfaq shpejtësinë aktuale të ventilatorit/pompës.
Kontrolli i Paralajmërimit të Temperaturës
Vendos pragun e paralajmërimit për temperaturën. Kur temperatura e kalon pragun, BIOS-i do të lëshojë tingull paralajmërues. Opsionet janë: Çaktivizuar (parazgjedhur), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Paralajmërimi i Dështimit të Ventilatorit/Pompës
Lejon që sistemi të lëshojë tingull paralajmërues nëse ventilatori/pompa nuk është i lidhur ose dështon. Kontrolloni gjendjen e ventilatorit/pompës ose lidhjen e ventilatorit/pompës kur ndodh kjo. (Parazgjedhur: Çaktivizuar)

^(Shënim) Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori.
^{(Shënim 1)} Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori.
^{(Shënim 2)} Ky artikull është i pranishëm vetëm kur instaloni një CPU dhe një modul memorie që mbështesin këtë veçori.

Sistemi

Kjo seksion ofron informacione mbi modelin tuaj të pllakës amë dhe versionin e BIOS-it. Ju gjithashtu mund të zgjidhni gjuhën e parazgjedhur të përdorur nga BIOS-i dhe të vendosni manualisht orën e sistemit.
Gjuha e sistemit
Zgjedh gjuhën e parazgjedhur të përdorur nga BIOS-i.
Data e sistemit
Vendos datën e sistemit. Formati i datës është java (vetëm për lexim), muaji, data dhe viti. Përdorni <Enter> për të kaluar midis fushave Muaj, Datë dhe Vit dhe përdorni tastin <Page Up> ose <Page Down> për të vendosur vlerën e dëshiruar.
Ora e sistemit
Vendos orën e sistemit. Formati i orës është ora, minuta dhe sekonda. Për shembull, ora 1 pasdite është 13:00:00. Përdorni <Enter> për të kaluar midis fushave Orë, Minutë dhe Sekondë dhe përdorni tastin <Page Up> ose <Page Down> për të vendosur vlerën e dëshiruar.
Niveli i aksesit
Shfaq nivelin aktual të aksesit në varësi të llojit të mbrojtjes së fjalëkalimit të përdorur. (Nëse nuk është vendosur asnjë fjalëkalim, parazgjedhja do të shfaqet si Administrator.) Niveli Administrator ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it; niveli i Përdoruesit ju lejon vetëm të bëni ndryshime në cilësime të caktuara të BIOS-it, por jo në të gjitha.

BIOS

Boot Option Priorities
Specifikon renditjen e përgjithshme të boot nga pajisjet e disponueshme. Pajisjet e ruajtjes së lëvizshme që mbështesin formatin GPT do të prefiksohen me vargun "UEFI:" në listën e pajisjeve të boot. Për të startuar nga një sistem operativ që mbështet ndarjen GPT, zgjidhni pajisjen e prefiksuar me vargun "UEFI:". Ose nëse dëshironi të instaloni një sistem operativ që mbështet ndarjen GPT si p.sh. Windows 7 64-bit, zgjidhni diskun optik që përmban diskun e instalimit Windows 7 64-bit dhe është i prefiksuar me vargun "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specifikon renditjen e boot për një lloj specifik pajisjeje, të tilla si hard disqe, disqe optike, disqe floppy, dhe pajisje që mbështesin funksionin Boot nga LAN, etj. Shtypni <Enter> në këtë element për të hyrë në nënmenunë që paraqet pajisjet e të njëjtit lloj që janë të lidhura. Ky element është i pranishëm vetëm nëse të paktën një pajisje për këtë lloj është e instaluar.
Bootup NumLock State
Aktivizon ose çaktivizon funksionin Numlock në tastierën numerike të tastierës pas POST. (Parazgjedhur: Aktiv)
Security Option
Specifikon nëse kërkohet një fjalëkalim sa herë që sistemi starton, ose vetëm kur hyni në BIOS Setup. Pas konfigurimit të këtij elementi, vendosni fjalëkalimin(et) nën elementin Administrator Password/User Password.

Setup	Një fjalëkalim kërkohet vetëm për hyrjen në programin BIOS Setup.
System	Kërkohet një fjalëkalim për të startuar sistemin dhe për të hyrë në programin BIOS Setup. (Parazgjedhur)

Full Screen LOGO Show
Ju lejon të përcaktoni nëse do të shfaqet Logoja GIGABYTE gjatë nisjes së sistemit. Çaktivizimi anashkalon Logo GIGABYTE kur sistemi fillon. (Parazgjedhur: Aktivizuar)
Fast Boot
Aktivizon ose çaktivizon Fast Boot për të shkurtuar procesin e boot të OS. Ultra Fast ofron shpejtësinë më të shpejtë të nisjes. (Parazgjedhur: Çaktivizuar)
SATA Support

All Sata Devices	Të gjitha pajisjet SATA janë funksionale në sistemin operativ dhe gjatë POST.
Last Boot HDD Only	Përveç diskut të mëparshëm të boot, të gjitha pajisjet SATA janë të çaktivizuara përpara se të përfundojë procesi i boot i OS. (Parazgjedhur)

Ky element është i konfigurueshëm vetëm kur Fast Boot është vendosur në Aktivizuar ose Ultra Fast.
VGA Support
Ju lejon të zgjidhni se cili lloj sistemi operativ të startohet.

Auto	Aktivizon vetëm ROM-in e opsionit trashëgues.
EFI Driver	Aktivizon EFI option ROM. (Parazgjedhur)

Ky element është i konfigurueshëm vetëm kur Fast Boot është vendosur në Aktivizuar ose Ultra Fast.
USB Support

Disabled	Të gjitha pajisjet USB janë të çaktivizuara përpara se të përfundojë procesi i boot i OS.
Full Initial	Të gjitha pajisjet USB janë funksionale në sistemin operativ dhe gjatë POST. (Parazgjedhur)
Partial Initial	Një pjesë e pajisjeve USB janë të çaktivizuara përpara se të përfundojë procesi i boot i OS.

Ky element është i konfigurueshëm vetëm kur Fast Boot është vendosur në Aktivizuar. Ky funksion është i çaktivizuar kur Fast Boot është vendosur në Ultra Fast.
PS2 Devices Support

Disabled	Të gjitha pajisjet PS/2 janë të çaktivizuara përpara se të përfundojë procesi i boot i OS.
Enabled	Të gjitha pajisjet PS/2 janë funksionale në sistemin operativ dhe gjatë POST. (Parazgjedhur)

Ky element është i konfigurueshëm vetëm kur Fast Boot është vendosur në Aktivizuar. Ky funksion është i çaktivizuar kur Fast Boot është vendosur në Ultra Fast.
NetWork Stack Driver Support

Disabled	Çaktivizon boot nga rrjeti. (Parazgjedhur)
Enabled	Aktivizon boot nga rrjeti.

Ky element është i konfigurueshëm vetëm kur Fast Boot është vendosur në Aktivizuar ose Ultra Fast.
Windows 10 Features
Ju lejon të zgjidhni sistemin operativ që do të instalohet. (Parazgjedhur: Sisteme të tjera operative)
CSM Support
Aktivizon ose çaktivizon UEFI CSM (Moduli i Mbështetjes së Pajtueshmërisë) për të mbështetur një proces boot të trashëguar PC.

Enabled	Aktivizon UEFI CSM. (Parazgjedhur)
Disabled	Çaktivizon UEFI CSM dhe mbështet vetëm procesin boot UEFI BIOS.

Ky element është i konfigurueshëm vetëm kur Windows 10 Features është vendosur në Windows 10 ose Windows 10 WHQL.
LAN PXE Boot Option ROM
Ju lejon të zgjidhni nëse do të aktivizoni ROM-in e opsionit trashëgues për kontrolluesin LAN. (Parazgjedhur: Çaktivizuar) Ky element është i konfigurueshëm vetëm kur CSM Support është vendosur në Aktivizuar.
Storage Boot Option Control
Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit trashëgues për kontrolluesin e pajisjes së ruajtjes.

Disabled	Çaktivizon opsionin ROM.
UEFI Only	Aktivizon vetëm UEFI option ROM.
Legacy Only	Aktivizon vetëm ROM-in e opsionit trashëgues. (Parazgjedhur)

Ky element është i konfigurueshëm vetëm kur CSM Support është vendosur në Aktivizuar.
Other PCI Device ROM Priority
Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose Legacy option ROM për kontrolluesin e pajisjes PCI, përveç kontrolluesve LAN, pajisjes së ruajtjes dhe grafikës.

Disabled	Çaktivizon opsionin ROM.
UEFI Only	Aktivizon vetëm UEFI option ROM. (Parazgjedhur)
Legacy Only	Aktivizon vetëm ROM-in e opsionit trashëgues.

Ky element është i konfigurueshëm vetëm kur CSM Support është vendosur në Aktivizuar.
Network Stack
Çaktivizon ose aktivizon boot nga rrjeti për të instaluar një OS në formatin GPT, si p.sh. instalimi i OS nga serveri i Windows Deployment Services. (Parazgjedhur: Çaktivizuar)
Ipv4 PXE Support
Aktivizon ose çaktivizon Mbështetjen IPv4 PXE. Ky element është i konfigurueshëm vetëm kur Network Stack është aktivizuar.
Ipv4 HTTP Support
Aktivizon ose çaktivizon mbështetjen e boot HTTP për IPv4. Ky element është i konfigurueshëm vetëm kur Network Stack është aktivizuar.
Ipv6 PXE Support
Aktivizon ose çaktivizon Mbështetjen IPv6 PXE. Ky element është i konfigurueshëm vetëm kur Network Stack është aktivizuar.
Ipv6 HTTP Support
Aktivizon ose çaktivizon mbështetjen e boot HTTP për IPv6. Ky element është i konfigurueshëm vetëm kur Network Stack është aktivizuar.
Administrator Password
Ju lejon të konfiguroni një fjalëkalim administratori. Shtypni <Enter> në këtë element, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) në nisjen e sistemit dhe kur hyni në BIOS Setup. Ndryshe nga fjalëkalimi i përdoruesit, fjalëkalimi i administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS.
User Password
Ju lejon të konfiguroni një fjalëkalim përdoruesi. Shtypni <Enter> në këtë element, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) në nisjen e sistemit dhe kur hyni në BIOS Setup. Megjithatë, fjalëkalimi i përdoruesit ju lejon vetëm të bëni ndryshime në cilësime të caktuara të BIOS, por jo në të gjitha. Për të anuluar fjalëkalimin, shtypni <Enter> në elementin e fjalëkalimit dhe kur të kërkohet fjalëkalimi, futni së pari atë të saktë. Kur të pyeteni për një fjalëkalim të ri, shtypni <Enter> pa futur ndonjë fjalëkalim. Shtypni përsëri <Enter> kur të pyeteni për të konfirmuar. SHËNIM: Përpara se të vendosni Fjalëkalimin e Përdoruesit, sigurohuni që të vendosni së pari Fjalëkalimin e Administratorit.

Periferikët

AMD CPU fTPM
Aktivizon ose çaktivizon funksionin TPM 2.0 të integruar në CPU-në AMD. (Parazgjedhur: Aktivizuar)
LED_C Connect
Aktivizon ose çaktivizon dritat e shiritit LED RGB (RGBW) të lidhur me header-in LED_C2 në pllakën amë. (Parazgjedhur: Aktivizuar)
RGB Fusion
Ju lejon të vendosni modalitetin e ndriçimit LED për pllakën amë.

Off	Çaktivizon këtë funksion.
Pulse Mode	Të gjitha LED-et zbehen dhe ndriçohen njëkohësisht.
Color Cycle	Të gjitha LED-et kalojnë njëkohësisht nëpër një spektër të plotë ngjyrash.
Static Mode	Të gjitha LED-et lëshojnë një ngjyrë të vetme. (Parazgjedhur)
Flash Mode	Të gjitha LED-et pulsojnë njëkohësisht ndezur dhe fikur.

Legacy USB Support
Lejon përdorimin e tastierës/miut USB në MS-DOS. (Parazgjedhur: Aktivizuar)
XHCI Hand-off
Përcakton nëse do të aktivizohet veçoria XHCI Hand-off për një sistem operativ pa mbështetje XHCI Hand-off. (Parazgjedhur: Aktivizuar)
EHCI Hand-off
Përcakton nëse do të aktivizohet veçoria EHCI Hand-off për një sistem operativ pa mbështetje EHCI Hand-off. (Parazgjedhur: Çaktivizuar)
Port 60/64 Emulation
Aktivizon ose çaktivizon emulimin e porteve I/O 64h dhe 60h. Kjo duhet të aktivizohet për mbështetje të plotë të trashëguar për tastierat/minjtë USB në MS-DOS ose në sistemin operativ që nuk mbështet natyrshëm pajisjet USB. (Parazgjedhur: Çaktivizuar)
USB Mass Storage Driver Support
Aktivizon ose çaktivizon mbështetjen për pajisjet e ruajtjes USB. (Parazgjedhur: Aktivizuar)
USB Storage Devices
Shfaq një listë të pajisjeve të lidhura të ruajtjes masive USB. Ky artikull shfaqet vetëm kur është instaluar një pajisje ruajtëse USB.
DAC-UP 2 Rear USB 3.0 (Tensioni i daljes së porteve USB 3.1 Gen 1 në panelin e pasmë)
Ju lejon të rrisni tensionin e daljes së porteve USB 3.1 Gen 1 në panelin e pasmë (ato poshtë portit të tastierës/miut PS/2) për të forcuar stabilitetin e pajisjes(ve) tuaj USB.

Normal	Mban tensionin origjinal të daljes. (Parazgjedhur)
Disable USB bus power	Çaktivizon energjinë e lidhësve USB. Lojtarët audio të nivelit të lartë mund të lidhin burimin e tyre të jashtëm të energjisë USB.
Voltage Compensation +0.1V	Shton 0.1 V në tensionin origjinal të daljes.
Voltage Compensation +0.2V	Shton 0.2 V në tensionin origjinal të daljes.
Voltage Compensation +0.3V	Shton 0.3 V në tensionin origjinal të daljes.

DAC-UP 2 Front USB 3.0_1 (Tensioni i daljes së porteve USB të ofruara nga lidhësi F_USB30_1 në bord)
Ju lejon të rrisni tensionin e daljes së porteve USB të ofruara nga lidhësi F_USB30_1 në bord për të forcuar stabilitetin e pajisjes(ve) tuaj USB.

Normal	Mban tensionin origjinal të daljes. (Parazgjedhur)
Disable USB bus power	Çaktivizon energjinë e lidhësve USB. Lojtarët audio të nivelit të lartë mund të lidhin burimin e tyre të jashtëm të energjisë USB.
Voltage Compensation +0.1V	Shton 0.1 V në tensionin origjinal të daljes.
Voltage Compensation +0.2V	Shton 0.2 V në tensionin origjinal të daljes.
Voltage Compensation +0.3V	Shton 0.3 V në tensionin origjinal të daljes.

DAC-UP 2 Front USB 3.0_2 (Tensioni i daljes së porteve USB të ofruara nga lidhësi F_USB30_2 në bord)
Ju lejon të rrisni tensionin e daljes së porteve USB të ofruara nga lidhësi F_USB30_2 në bord për të forcuar stabilitetin e pajisjes(ve) tuaj USB.

Normal	Mban tensionin origjinal të daljes. (Parazgjedhur)
Disable USB bus power	Çaktivizon energjinë e lidhësve USB. Lojtarët audio të nivelit të lartë mund të lidhin burimin e tyre të jashtëm të energjisë USB.
Voltage Compensation +0.1V	Shton 0.1 V në tensionin origjinal të daljes.
Voltage Compensation +0.2V	Shton 0.2 V në tensionin origjinal të daljes.
Voltage Compensation +0.3V	Shton 0.3 V në tensionin origjinal të daljes.

• Trusted Computing
  Aktivizon ose çaktivizon Modulin e Platformës së Besuar (TPM).
• NVMe Configuration
  Shfaq informacionin në M.2 NVME PCIe SSD tuaj nëse është instaluar.
• OffBoard SATA Controller Configuration
  Shfaq informacionin në M.2 PCIe SSD tuaj nëse është instaluar.

Çipset

IOMMU
Aktivizon ose çaktivizon mbështetjen AMD IOMMU. (Parazgjedhur: Automatike)
Integrated Graphics ^(Shënim)
Aktivizon ose çaktivizon funksionin e grafikës në bord.

Auto	BIOS do të aktivizojë ose çaktivizojë automatikisht grafikën në bord, në varësi të kartës grafike që po instalohet. (Parazgjedhur)
Disabled	Çaktivizon grafikën në bord.

UMA Frame Buffer Size ^(Shënim)
Ky artikull mund të konfigurohet vetëm kur Grafika e Integruar është vendosur në Forcë. Madhësia e buferit të kornizës është sasia totale e memories së sistemit të alokuar vetëm për kontrolluesin e grafikës në bord. MS-DOS, për shembull, do të përdorë vetëm këtë memorie për shfaqje. Opsionet janë: Automatike (parazgjedhur), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Aktivizon ose çaktivizon RAID për kontrolluesit SATA të integruar në Çipset ose konfiguron kontrolluesit SATA në modalitetin AHCI.

RAID	Aktivizon RAID për kontrolluesin SATA.
AHCI	Konfiguron kontrolluesit SATA në modalitetin AHCI. Advanced Host Controller Interface (AHCI) është një specifikim ndërfaqeje që lejon që drejtuesi i ruajtjes të aktivizojë veçoritë të avancuara Serial ATA, siç janë Native Command Queuing dhe hot plug. (Parazgjedhur)

Chipset SATA Port Enable
Aktivizon ose çaktivizon kontrolluesit SATA të integruar. (Parazgjedhur: Aktivizuar)
Chipset SATA Port 0/1/2/3/4/5/6/7
Aktivizon ose çaktivizon secilin port SATA.

^(Shënim) Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori.

Fuqia

AC BACK
Përcakton gjendjen e sistemit pas kthimit të energjisë nga një humbje e energjisë AC.

Memoria	Sistemi kthehet në gjendjen e tij të fundit të zgjuar të njohur pas kthimit të energjisë AC.
Gjithmonë i ndezur	Sistemi ndizet me kthimin e energjisë AC.
Gjithmonë i fikur	Sistemi qëndron i fikur me kthimin e energjisë AC. (Parazgjedhur)

Power On By Keyboard
Lejon që sistemi të ndizet nga një ngjarje zgjimi e tastierës PS/2.
Shënim: Për të përdorur këtë funksion, ju nevojitet një furnizim me energji ATX që ofron të paktën 1A në kabllon +5VSB.

E çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Fjalëkalim	Vendosni një fjalëkalim me 1~5 karaktere për të ndezur sistemin.
Tastiera 98	Shtypni butonin POWER në tastierën Windows 98 për të ndezur sistemin.
Çdo buton	Shtypni çdo buton për të ndezur sistemin.

Power On Password
Vendosni fjalëkalimin kur Power On By Keyboard është vendosur në Password. Shtypni <Enter> në këtë artikull dhe vendosni një fjalëkalim me deri në 5 karaktere dhe më pas shtypni <Enter> për të pranuar. Për të ndezur sistemin, futni fjalëkalimin dhe shtypni <Enter>.
Shënim: Për të anuluar fjalëkalimin, shtypni <Enter> në këtë artikull. Kur të pyeteni për fjalëkalimin, shtypni <Enter> përsëri pa futur fjalëkalimin për të pastruar cilësimet e fjalëkalimit.
Power On By Mouse
Lejon që sistemi të ndizet nga një ngjarje zgjimi e mausit PS/2.
Shënim: Për të përdorur këtë funksion, ju nevojitet një furnizim me energji ATX që ofron të paktën 1A në kabllon +5VSB.

E çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Lëviz	Lëvizni mausin për të ndezur sistemin.
Klik i dyfishtë	Klikoni dy herë në butonin e majtë të mausit për të ndezur sistemin.

ErP
Përcakton nëse do të lejojë që sistemi të konsumojë energjinë më të vogël në gjendjen S5 (fikje). Shënim: Kur ky artikull është vendosur në Enabled, funksionet e mëposhtme do të bëhen të padisponueshme: Rifillimi nga Alarmi, zgjimi i ngjarjes PME, ndezja me maus, ndezja me tastierë dhe zgjimi në LAN.
Soft-Off by PWR-BTTN
Konfiguron mënyrën për të fikur kompjuterin në modalitetin MS-DOS duke përdorur butonin e energjisë.

Instant-Off	Shtypni butonin e energjisë dhe më pas sistemi do të fiket menjëherë. (Parazgjedhur)
Vonoj 4 Sek.	Shtypni dhe mbani butonin e energjisë për 4 sekonda për të fikur sistemin. Nëse butoni i energjisë shtypet për më pak se 4 sekonda, sistemi do të hyjë në modalitetin e pezullimit.

Resume by Alarm
Përcakton nëse do të ndizet sistemi në një kohë të dëshiruar. (Parazgjedhur: E çaktivizuar) Nëse aktivizohet, vendosni datën dhe orën si më poshtë:
Dita e zgjimit: Ndezni sistemin në një kohë specifike në çdo ditë ose në një ditë specifike në një muaj.
Ora/minuta/sekonda e zgjimit: Vendosni kohën kur sistemi do të ndizet automatikisht.
Shënim: Kur përdorni këtë funksion, shmangni fikjen e papërshtatshme nga sistemi operativ ose heqjen e energjisë AC, ose cilësimet mund të mos jenë efektive.
Wake on LAN
Aktivizon ose çaktivizon funksionin wake on LAN. (Parazgjedhur: E aktivizuar)
High Precision Event Timer
Aktivizon ose çaktivizon High Precision Event Timer (HPET) në sistemin operativ. (Parazgjedhur: E aktivizuar)

Ruaj & Dil

Save & Exit Setup
Shtypni <Enter> në këtë artikull dhe zgjidhni Po. Kjo i ruan ndryshimet në CMOS dhe del nga programi BIOS Setup. Zgjidhni Jo ose shtypni <Esc> për t'u kthyer në Menunë Kryesore të BIOS Setup.
Exit Without Saving
Shtypni <Enter> në këtë artikull dhe zgjidhni Po. Kjo del nga BIOS Setup pa ruajtur ndryshimet e bëra në BIOS Setup në CMOS. Zgjidhni Jo ose shtypni <Esc> për t'u kthyer në Menunë Kryesore të BIOS Setup.
Load Optimized Defaults
Shtypni <Enter> në këtë artikull dhe zgjidhni Po për të ngarkuar cilësimet optimale të parazgjedhura të BIOS-it. Cilësimet e parazgjedhura të BIOS-it ndihmojnë sistemin të funksionojë në gjendje optimale. Ngarkoni gjithmonë të parazgjedhurat e Optimizuar pas përditësimit të BIOS-it ose pas pastrimit të vlerave CMOS.
Boot Override
Ju lejon të zgjidhni një pajisje për t'u nisur menjëherë. Shtypni <Enter> në pajisjen që zgjidhni dhe zgjidhni Po për të konfirmuar. Sistemi juaj do të rindizet automatikisht dhe do të niset nga ajo pajisje.
Save Profiles
Ky funksion ju lejon të ruani cilësimet aktuale të BIOS-it në një profil. Ju mund të krijoni deri në 8 profile dhe t'i ruani si Setup Profile 1~ Setup Profile 8. Shtypni <Enter> për të përfunduar. Ose mund të zgjidhni Select File in HDD/FDD/USB për të ruajtur profilin në pajisjen tuaj të ruajtjes.
Load Profiles
Nëse sistemi juaj bëhet i paqëndrueshëm dhe keni ngarkuar cilësimet e parazgjedhura të BIOS-it, mund të përdorni këtë funksion për të ngarkuar cilësimet e BIOS-it nga një profil i krijuar më parë, pa probleme të rikonfigurimit të cilësimeve të BIOS-it. Së pari zgjidhni profilin që dëshironi të ngarkoni dhe më pas shtypni <Enter> për të përfunduar. Mund të zgjidhni Select File in HDD/FDD/USB për të futur profilin e krijuar më parë nga pajisja juaj e ruajtjes ose për të ngarkuar profilin e krijuar automatikisht nga BIOS-i, si p.sh. kthimi i cilësimeve të BIOS-it në cilësimet e fundit që funksionuan siç duhet (rekordi i fundit i njohur i mirë).

Konfigurimi i një grupi RAID

Nivelet RAID

	RAID 0	RAID 1	RAID 10
Numri minimal i hard disqeve	≥2	2	4
Kapaciteti i matricës	Numri i hard disqeve * Madhësia e diskut më të vogël	Madhësia e diskut më të vogël	(Numri i hard disqeve/2) * Madhësia e diskut më të vogël
Toleranca e defektit	Jo	Po	Po

Përpara se të filloni, ju lutemi përgatitni artikujt e mëposhtëm:

• Të paktën dy hard disqe SATA ose M.2 SATA SSD. (Për të siguruar performancë optimale, rekomandohet që të përdorni dy hard disqe me model dhe kapacitet identik).
• Një disk instalimi i Windows.
• Disku i drajverit të pllakës amë.
• Një USB thumb drive.

Konfigurimi i kontrolluesve SATA

1. Instalimi i hard disqeve
   Instaloni hard disqet/SSD-të në lidhësit SATA/M.2 në pllakën amë. Pastaj lidhni lidhësit e energjisë nga furnizimi juaj me energji në hard disqe.
2. Konfigurimi i modalitetit të kontrolluesit SATA në BIOS Setup
   Sigurohuni që të konfiguroni modalitetin e kontrolluesit SATA saktë në sistemin BIOS Setup.
   Hapat:
   1. Ndizni kompjuterin tuaj dhe shtypni <Delete> për të hyrë në BIOS Setup gjatë POST (Power-On Self-Test). Nën Chipset, sigurohuni që Chipset SATA Port Enable të jenë të aktivizuara. Vendoseni SATA Mode në RAID. Pastaj ruani cilësimet dhe rindizni kompjuterin tuaj.
   2. Nëse dëshironi të konfiguroni UEFI RAID, ndiqni hapat në "C-1." Për të hyrë në RAID ROM trashëgimi, ruani cilësimet dhe dilni nga BIOS Setup. Referojuni "C-2" për më shumë informacion.

      Menutë e BIOS Setup të përshkruara në këtë seksion mund të ndryshojnë nga cilësimet e sakta për pllakën tuaj amë. Opsionet aktuale të menysë BIOS Setup që do të shihni do të varen nga pllaka amë që keni dhe versioni i BIOS-it.
3. .
   1. Konfigurimi UEFI RAID
      Vetëm Windows 10 64-bit mbështet konfigurimin UEFI RAID.
      Hapi:
      1. Në BIOS Setup, shkoni te BIOS dhe vendoseni Windows 10 Features në Windows 10 dhe CSM Support në Disabled. Ruani ndryshimet dhe dilni nga BIOS Setup.
      2. Pasi sistemi të rindizet, hyni përsëri në BIOS Setup. Pastaj hyni në nën-menunë Peripherals\RAIDXpert2 Configuration Utility.
      3. Në ekranin RAIDXpert2 Configuration Utility, shtypni <Enter> në Array Management për të hyrë në Create Array screen. Pastaj, zgjidhni një nivel RAID. Nivelet RAID të mbështetura përfshijnë RAID 0, RAID 1 dhe RAID 10 (zgjedhjet e disponueshme varen nga numri i hard disqeve që po instalohen). Më pas, shtypni <Enter> në Select Physical Disks për të hyrë në Select Physical Disks screen.
      4. Në ekranin Select Physical Disks, zgjidhni hard disqet që do të përfshihen në matricën RAID dhe vendosini në Enabled. Më pas, përdorni tastin me shigjetë poshtë për të lëvizur te Apply Changes dhe shtypni <Enter>. Pastaj kthehuni në ekranin e mëparshëm dhe vendosni Array Size, Array Size Unit, Read Cache Policy dhe Write Cache Policy.
      5. Pasi të vendosni kapacitetin, lëvizni te Create Array dhe shtypni <Enter> për të filluar.
      6. Pasi të përfundoni, do të riktheheni në ekranin Array Management. Nën Manage Array Properties mund të shihni volumin e ri RAID dhe informacionin mbi nivelin RAID, emrin e matricës, kapacitetin e matricës, etj.
   2. Konfigurimi i Legacy RAID ROM
      Hyni në programin e konfigurimit të RAID BIOS trashëgimi për të konfiguruar një matricë RAID. Hape këtë hap dhe vazhdoni me instalimin e sistemit operativ Windows për një konfigurim jo-RAID. Hapi:

1. Pasi të fillojë testi i memories POST dhe përpara se të fillojë ngarkimi i sistemit operativ, kërkoni një mesazh që thotë "Press <Ctrl-R> to Configure" (Shtypni <Ctrl-R> për të Konfiguruar). Shtypni <Ctrl> + <R> për të hyrë në programin e konfigurimit të RAID BIOS.
2. Për të krijuar një matricë të re, shtypni <Enter> në opsionin Create Array.
3. Shufra e zgjedhjes do të lëvizë në seksionin Disks në të djathtë të ekranit. Zgjidhni hard disqet që do të jenë të përfshira në matricën RAID. Përdorni tastin me shigjetë lart ose poshtë për të zgjedhur një hard disk dhe shtypni <Insert>. Hard disku i zgjedhur do të shfaqet me ngjyrë jeshile. Për të përdorur të gjithë hard disqet, thjesht shtypni <A> për të zgjedhur të gjitha. Pastaj shtypni <Enter> dhe shufra e zgjedhjes do të lëvizë në seksionin User Input në fund të majtë të ekranit.
4. Së pari, zgjidhni një modalitet RAID dhe shtypni <Enter>. Zgjedhjet e disponueshme varen nga numri i hard disqeve që po instalohen. Pastaj ndiqni udhëzimet në ekran për të specifikuar madhësinë e matricës. Ju mund të zgjidhni All available space (I gjithë hapësira e disponueshme) për të përdorur madhësinë maksimale të lejuar ose të përdorni tastin me shigjetë lart ose poshtë për të rregulluar madhësinë dhe shtypni <Enter>.
5. Zgjidhni një modalitet të vendosjes në memorje të përkohshme. Opsionet përfshijnë Read/Write (Lexo/Shkruaj), Read Only (Vetëm Lexo) dhe None (Asnjë). Pastaj shtypni <Enter> për të vazhduar.
6. Së fundi, do të shfaqet një mesazh që thotë "Confirm Creation of Array" (Konfirmoni krijimin e matricës). Shtypni <C> për të konfirmuar ose <Esc> për t'u kthyer në ekranin e mëparshëm.
7. Kur të përfundojë, do të shihni matricën e re në ekranin kryesor. Për të dalë nga programi i RAID BIOS, shtypni <Esc> dhe më pas shtypni <C> për të konfirmuar.

^(Shënim) Referojuni "Lidhësve të brendshëm", për njoftimet e instalimit për lidhësit M.2 dhe SATA.

Instalimi i drajverit SATA RAID/AHCI dhe sistemit operativ
Me cilësimet e sakta të BIOS-it, jeni gati të instaloni sistemin operativ.

Instalimi i sistemit operativ
Ndërsa disa sisteme operative tashmë përfshijnë drajverin SATA RAID/AHCI, nuk keni nevojë të instaloni drajver të veçantë RAID/AHCI gjatë procesit të instalimit të Windows. Pasi të jetë instaluar sistemi operativ, ne rekomandojmë që të instaloni të gjithë drajverët e kërkuar nga disku i drajverit të pllakës amë duke përdorur "Xpress Install" për të siguruar performancën dhe pajtueshmërinë e sistemit. Nëse sistemi operativ që do të instalohet kërkon që ju të ofroni drajver shtesë SATA RAID/AHCI gjatë procesit të instalimit të OS, ju lutemi referojuni hapave të mëposhtëm:

1. Kopjoni dosjen Hw10 nën dosjen \Boot në diskun e drajverit në USB thumb drive tuaj.
2. Ngarkoni nga disku i instalimit të Windows dhe kryeni hapat standard të instalimit të OS. Kur shfaqet ekrani që kërkon që ju të ngarkoni drajverin, zgjidhni Browse (Shfletoni).
3. Futeni USB thumb drive dhe më pas shfletoni në vendndodhjen e drajverit. Vendndodhjet e drajverëve janë si më poshtë: \Hw10\RAID\x64
4. Zgjidhni AMD-RAID Bottom Device së pari dhe klikoni Next (Tjetër) për të ngarkuar drajverin. Pastaj zgjidhni AMD-RAID Controller dhe klikoni Next (Tjetër) për të ngarkuar drajverin. Së fundi, vazhdoni me instalimin e OS.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e një matrice RAID.

Instalimi i drajverëve

• Përpara se të instaloni drajverët, instaloni së pari sistemin operativ. (Udhëzimet e mëposhtme përdorin Windows 10 si shembull i sistemit operativ.)
• Pasi të instaloni sistemin operativ, futni diskun e drajverit të pllakës amë në diskun tuaj optik. Klikoni në mesazhin "Tap to choose what happens with this disc" (Trokit për të zgjedhur se çfarë ndodh me këtë disk) në këndin e sipërm djathtas të ekranit dhe zgjidhni "Run Run.exe." (Ose shkoni te My Computer (Kompjuteri im), klikoni dy herë në diskun optik dhe ekzekutoni programin Run.exe.)

"Xpress Install" do të skanojë automatikisht sistemin tuaj dhe më pas do të listojë të gjithë drajverët që rekomandohen të instalohen. Ju mund të klikoni butonin Xpress Install dhe "Xpress Install" do të instalojë të gjithë drajverët e zgjedhur. Ose klikoni shigjetën ikonën për të instaluar individualisht drajverët që ju nevojiten.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacion mbi programin.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e softuerit audio.

Kodrat e LED të Debugimit

Nisje e rregullt

Kodi	Përshkrimi
10	PEI Core është nisur.
11	Inicializimi i CPU-së para memories është nisur.
12~14	I rezervuar.
15	Inicializimi i North-Bridge para memories është nisur.
16~18	I rezervuar.
19	Inicializimi i South-Bridge para memories është nisur.
1A~2A	I rezervuar.
2B~2F	Inicializimi i memories.
31	Memoria e instaluar.
32~36	Inicializimi i CPU PEI.
37~3A	Inicializimi i IOH PEI.
3B~3E	Inicializimi i PCH PEI.
3F~4F	I rezervuar.
60	DXE Core është nisur.
61	Inicializimi i NVRAM.
62	Instalimi i shërbimeve runtime PCH.
63~67	Inicializimi i CPU DXE është nisur.
68	Inicializimi i urës së hostit PCI është nisur.
69	Inicializimi i IOH DXE.
6A	Inicializimi i IOH SMM.
6B~6F	I rezervuar.
70	Inicializimi i PCH DXE.
71	Inicializimi i PCH SMM.
72	Inicializimi i pajisjeve PCH.
73~77	Inicializimi i PCH DXE (specifik për modulin PCH).
78	Inicializimi i ACPI Core.
79	Inicializimi i CSM është nisur.
7A~7F	I rezervuar për përdorim nga AMI.
80~8F	I rezervuar për përdorim nga OEM (kodet e inicializimit OEM DXE).
90	Transferimi i fazës në BDS (Zgjedhja e Pajisjes së Nisjes) nga DXE.
91	Lësho ngjarjen për të lidhur drejtuesit.
92	Inicializimi i PCI Bus është nisur.
93	Inicializimi i hot plug PCI Bus.
94	Enumerimi i PCI Bus për të zbuluar se sa burime kërkohen.
95	Kontrollo burimet e kërkuara nga pajisja PCI.
96	Cakto burimet e pajisjes PCI.
97	Lidhja e pajisjeve të daljes së konsolës (psh. monitori është ndezur).
98	Lidhja e pajisjeve të hyrjes së konsolës (psh. tastiera/mausi PS2/USB janë aktivizuar).
99	Inicializimi i Super IO.
9A	Inicializimi i USB është nisur.
9B	Lësho rivendosjen gjatë procesit të inicializimit USB.
9C	Zbulo dhe instalo të gjitha pajisjet USB të lidhura aktualisht.
9D	Aktivizo të gjitha pajisjet USB të lidhura aktualisht.
9E~9F	I rezervuar.
A0	Inicializimi i IDE është nisur.
A1	Lësho rivendosjen gjatë procesit të inicializimit IDE.
A2	Zbulo dhe instalo të gjitha pajisjet IDE të lidhura aktualisht.
A3	Aktivizo të gjitha pajisjet IDE të lidhura aktualisht.
A4	Inicializimi i SCSI është nisur.
A5	Lësho rivendosjen gjatë procesit të inicializimit SCSI.
A6	Zbulo dhe instalo të gjitha pajisjet SCSI të lidhura aktualisht.
A7	Aktivizo të gjitha pajisjet SCSI të lidhura aktualisht.
A8	Verifiko fjalëkalimin nëse është e nevojshme.
A9	BIOS Setup është nisur.
AA	I rezervuar.
AB	Prit komandën e përdoruesit në BIOS Setup.
AC	I rezervuar.
AD	Lësho ngjarjen Gati për të Nisur për Nisjen e OS.
AE	Nis në OS të trashëguar.
AF	Dalja nga Shërbimet e Nisjes.
B0	Instalimi i AP Runtime fillon.
B1	Instalimi i AP Runtime përfundon.
B2	Inicializimi i ROM opsionale të trashëguar.
B3	Rivendosja e sistemit nëse është e nevojshme.
B4	Lidhja e shpejtë e pajisjes USB.
B5	Lidhja e shpejtë e pajisjes PCI.
B6	Pastrimi i NVRAM.
B7	Rikonfigurimi i cilësimeve të NVRAM.
B8~BF	I rezervuar.
C0~CF	I rezervuar.

Rinisja S3

Kodi	Përshkrimi
E0	Rinisja S3 është nisur (e thirrur nga DXE IPL).
E1	Mbushja e të dhënave të skriptit të nisjes për rinisjen S3.
E2	Inicializon VGA për rinisjen S3.
E3	Thirrja e vektorit të zgjimit OS S3.

Rimëkëmbja

Kodi	Përshkrimi
F0	Modaliteti i rimëkëmbjes do të aktivizohet për shkak të zbulimit të vëllimit të pavlefshëm të firmware.
F1	Modaliteti i rimëkëmbjes do të aktivizohet nga vendimi i përdoruesit.
F2	Rimëkëmbja është nisur.
F3	Imazhi i firmware i rimëkëmbjes është gjetur.
F4	Imazhi i firmware i rimëkëmbjes është ngarkuar.
F5~F7	I rezervuar për kodet e ardhshme të progresit AMI.

Gabimi

Kodi	Përshkrimi
50~55	Ndodh gabim gjatë inicializimit të memories.
56	Lloji ose shpejtësia e pavlefshme e CPU-së.
57	Mospërputhje e CPU-së.
58	Vetëtestimi i CPU-së dështoi ose gabim i mundshëm i memorjes së CPU-së.
59	Mikrokodi i CPU-së nuk gjendet ose përditësimi i mikrokodit dështoi.
5A	Gabim i brendshëm i CPU-së.
5B	PPI i rivendosjes dështoi.
5C~5F	I rezervuar.
D0	Gabim gjatë inicializimit të CPU-së.
D1	Gabim gjatë inicializimit të IOH.
D2	Gabim gjatë inicializimit të PCH.
D3	Disa nga Protokollet Arkitektonike nuk janë të disponueshme.
D4	Gabim gjatë alokimit të burimeve PCI. Pa burime.
D5	Pa hapësirë për inicializimin e ROM opsionale të trashëguar.
D6	Nuk gjenden pajisje të daljes së konsolës.
D7	Nuk gjenden pajisje të hyrjes së konsolës.
D8	Është një fjalëkalim i pavlefshëm.
D9~DA	Nuk mund të ngarkohet opsioni i nisjes.
DB	Përditësimi i flash dështoi.
DC	Protokolli i rivendosjes dështoi.
DE~DF	I rezervuar.
E8	Rinisja S3 dështoi.
E9	PPI i rinisjes S3 nuk gjendet.
EA	Skripti i nisjes i rinisjes S3 është i pavlefshëm.
EB	Thirrja e zgjimit OS S3 dështoi.
EC~EF	I rezervuar.
F8	PPI i rimëkëmbjes është i pavlefshëm.
<F9>	Kapsula e rimëkëmbjes nuk gjendet.
FA	Kapsulë e pavlefshme e rimëkëmbjes.
FB~FF	I rezervuar.

Na kontaktoni
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Mbështetje Teknike dhe Jo-Teknike (Shitje/Marketing): http://esupport.gigabyte.com
Adresa WEB (Anglisht): http://www.gigabyte.com
Adresa WEB (Kinezisht): http://www.gigabyte.tw

• GIGABYTE eSupport
  Për të paraqitur një pyetje teknike ose jo-teknike (Shitje/Marketing), ju lutemi lidhuni me: http://esupport.gigabyte.com


Identifikimi i Revizionit të Plakës Amë
Numri i revizionit në pllakën tuaj amë duket si ky: "REV: X.X." Për shembull, "REV: 1.0" do të thotë se revizioni i pllakës amë është 1.0. Kontrolloni revizionin e pllakës amë përpara se të përditësoni BIOS-in e pllakës amë, drejtuesit ose kur kërkoni informacione teknike.
Shembull:

Për më shumë detaje rreth produktit, ju lutemi vizitoni faqen e internetit të GIGABYTE.

E drejta e autorit
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Të gjitha të drejtat e rezervuara. Markat tregtare të përmendura në këtë manual janë të regjistruara ligjërisht në pronarët e tyre përkatës.

Referencat

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko GIGABYTE GA-AX370-Gaming 5 - Manuali i pllakës amë

Gjuhët e disponueshme
