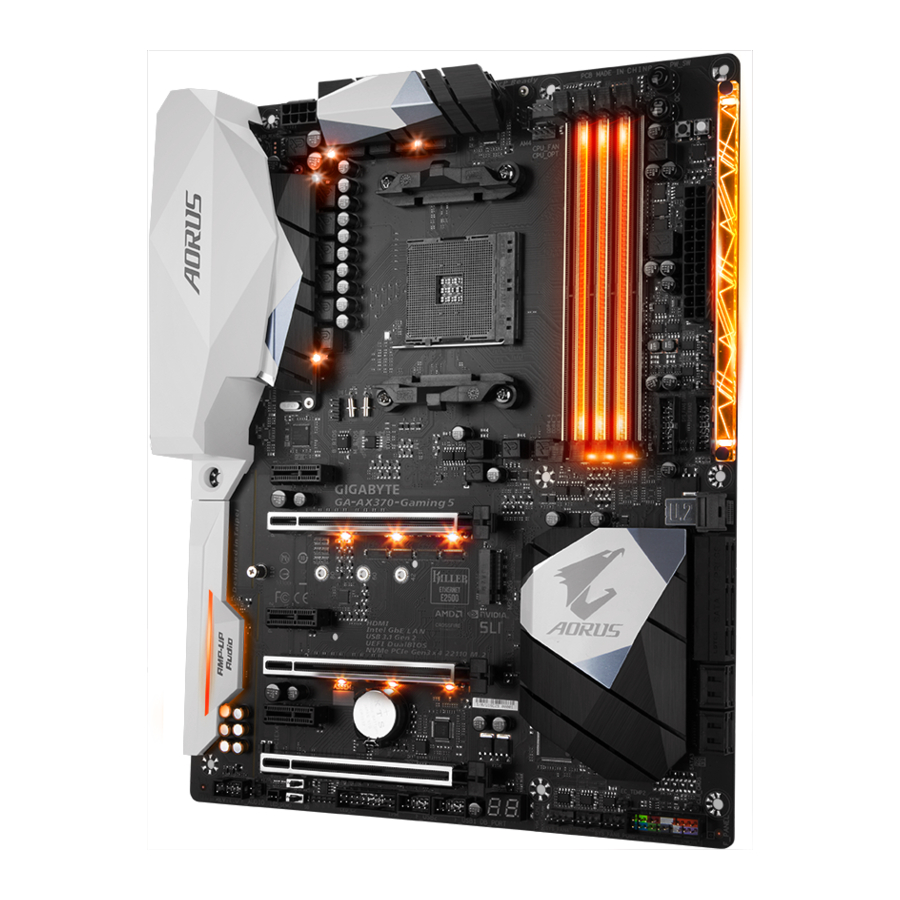

GIGABYTE GA-AX370-Gaming 5 - Manual de la placa madre

Especificaciones del producto

^(Nota) El soporte real puede variar según la CPU.
* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Instalación de la CPU

Lea las siguientes instrucciones antes de comenzar a instalar la CPU:

• Asegúrese de que la placa base sea compatible con la CPU. (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
• Siempre apague la computadora y desenchufe el cable de alimentación del tomacorriente antes de instalar la CPU para evitar daños al hardware.
• Ubique el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede ubicar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
• Aplique una capa uniforme y delgada de grasa térmica en la superficie de la CPU.
• No encienda la computadora si el disipador de la CPU no está instalado, de lo contrario, podría producirse un sobrecalentamiento y daños en la CPU.
• Establezca la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Ubique el pin uno (denotado por un pequeño triángulo) del zócalo de la CPU y la CPU.

Instalación de la memoria

• Asegúrese de que la placa base sea compatible con la memoria. Se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips. (Visite el sitio web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria compatibles más recientes).
• Siempre apague la computadora y desenchufe el cable de alimentación del tomacorriente antes de instalar la memoria para evitar daños al hardware.
• Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria se puede instalar en una sola dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona cuatro zócalos de memoria y es compatible con la tecnología de doble canal. Después de instalar la memoria, el BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de memoria original. Los cuatro zócalos de memoria se dividen en dos canales y cada canal tiene dos zócalos de memoria de la siguiente manera:
Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria, SSD, M.2 y dispositivos U.2.

Visite la página Lista de soporte\utilidades en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Tabla de configuraciones de memoria de doble canal:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Dos módulos	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
Cuatro módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Unilateral, DS=Bilateral, "- -"=Sin memoria)

Debido a las limitaciones de la CPU, lea las siguientes instrucciones antes de instalar la memoria en el modo de doble canal.

1. El modo de doble canal no se puede habilitar si solo está instalado un módulo de memoria.
2. Cuando habilite el modo de doble canal con dos o cuatro módulos de memoria, se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips y que se instale en los mismos zócalos de color. Para un rendimiento óptimo, cuando habilite el modo de doble canal con dos módulos de memoria, le recomendamos que los instale en los zócalos DDR4_1 y DDR4_2.

Instalación de una tarjeta de expansión

Lea las siguientes instrucciones antes de comenzar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que vino con su tarjeta de expansión.
• Siempre apague la computadora y desenchufe el cable de alimentación del tomacorriente antes de instalar una tarjeta de expansión para evitar daños al hardware.

Conectores del panel posterior

• Para habilitar o configurar la función de amplificación de audio para la toma de salida de línea, acceda a la aplicación HD Audio Manager.
• Si desea instalar un altavoz lateral, debe reasignar la toma de entrada de línea o de entrada de micrófono para que sea la salida del altavoz lateral mediante la aplicación HD Audio Manager.
• Visite el sitio web de GIGABYTE para obtener más información sobre el software de audio.

• Cuando retire el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y luego retírelo de la placa base.
• Cuando retire el cable, tire de él directamente del conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

Botones, interruptores y LEDs integrados

Interruptores del BIOS e indicadores LED del BIOS
El interruptor del BIOS (BIOS_SW) permite a los usuarios seleccionar fácilmente un BIOS diferente para el arranque o el overclocking, lo que ayuda a reducir fallas del BIOS durante el overclocking. El interruptor DualBIOS™ (SB) permite habilitar o deshabilitar la función DualBIOS™. El indicador LED (MBIOS_LED/BBIOS_LED) muestra qué BIOS está activo.
BIOS_SW

	1: BIOS principal (Arranque desde el BIOS principal)
	2: BIOS de respaldo (Arranque desde el BIOS de respaldo)

SB

	1: Dual BIOS
	2: Single BIOS

Indicadores LED del BIOS:
MBIOS_LED (El BIOS principal está activo)
BBIOS_LED (El BIOS de respaldo está activo)

CPU/VGA/DRAM/BOOT (LEDs de estado)
Los LEDs de estado muestran si la CPU, la tarjeta gráfica, la memoria y el sistema operativo están funcionando correctamente después del encendido del sistema. Si el LED de la CPU/VGA/DRAM está encendido, eso significa que el dispositivo correspondiente no está funcionando normalmente; si el LED de BOOT está encendido, eso significa que aún no ha ingresado al sistema operativo.

CPU: LED de estado de la CPU
VGA: LED de estado de la tarjeta gráfica
DRAM: LED de estado de la memoria
BOOT: LED de estado del sistema operativo

Botones rápidos
Esta placa base tiene 3 botones rápidos: botón de encendido (power button), botón de reinicio (reset button) y botón de borrado de CMOS (clear CMOS button). El botón de encendido y el botón de reinicio permiten a los usuarios encender/apagar o reiniciar rápidamente la computadora en un entorno de caja abierta cuando desean cambiar componentes de hardware o realizar pruebas de hardware. Use este botón para borrar la configuración del BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica cuando sea necesario.
PW_SW: Botón de encendido (Power Button)
RST_SW: Botón de reinicio (Reset Button)
CMOS_SW: Botón de borrado de CMOS (Clear CMOS Button)

• Siempre apague su computadora y desenchufe el cable de alimentación del tomacorriente antes de borrar los valores de la CMOS.
• NOTE: No use el botón de borrado de CMOS cuando el sistema esté encendido, o el sistema puede apagarse y puede ocurrir pérdida o daño de datos.
• Después de reiniciar el sistema, vaya a la configuración del BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults) o configure manualmente la configuración del BIOS (consulte el capítulo "Configuración del BIOS" para las configuraciones del BIOS).

Botón OC
El botón OC ayuda a los entusiastas y overclockers no solo a obtener el máximo rendimiento de su hardware, sino también la experiencia de OC más agradable.
Botón OC: Presione este botón para cargar la configuración de overclocking de GIGABYTE más optimizada para su hardware.

Conectores Internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. CPU_OPT
6. SYS_FAN5_PUMP/SYS_FAN6_PUMP
7. EC_TEMP1/EC_TEMP2
8. LED_C1
9. LED_C2
10. SATA EXPRESS
11. SATA3 0/1/2/3/4/5/6/7

12. U2_32G
13. M2F_32G
14. F_PANEL
15. F_AUDIO
16. SPDIF_O
17. F_USB30_1/F_USB30_2
18. F_USB1/F_USB2
19. TPM
20. BAT
21. CLR_CMOS

Lea las siguientes instrucciones antes de conectar dispositivos externos:

• Primero asegúrese de que sus dispositivos cumplen con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desconecte el cable de alimentación del tomacorriente para evitar daños a los dispositivos.
• Después de instalar el dispositivo y antes de encender la computadora, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector de la placa base.

1/2) ATX_12V/ATX (Conector de alimentación de 12 V 2x4 y Conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y de que todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, la computadora no se iniciará.

Para cumplir con los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o más). Si se utiliza una fuente de alimentación que no proporciona la energía requerida, el resultado puede conducir a un sistema inestable o que no se puede iniciar.

Número de pin	Definición	Número de pin	Definición
1	GND (Solo para 12V de 2x4 pines)	5	+12V (Solo para 12V de 2x4 pines)
2	GND (Solo para 12V de 2x4 pines)	6	+12V (Solo para 12V de 2x4 pines)
3	GND	7	+12V
4	GND	8	+12V

Número de pin	Definición	Número de pin	Definición
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Encendido/Apagado suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (en espera +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Solo para ATX de 2x12 pines)	23	+5V (Solo para ATX de 2x12 pines)
12	3.3V (Solo para ATX de 2x12 pines)	24	GND (Solo para ATX de 2x12 pines)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Cabezales de ventilador)
Todos los cabezales de ventilador de esta placa base son de 4 pines. La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

Número de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sensor
4	Control de velocidad PWM

5. CPU_OPT (Cabezal de ventilador de CPU de refrigeración líquida)
   El cabezal del ventilador es de 4 pines y posee un diseño de inserción a prueba de errores. La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador.


   Número de pin	Definición
   1	GND
   2	Control de velocidad de voltaje
   3	Sensor
   4	Control de velocidad PWM

6. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Cabezales de bomba de refrigeración líquida/ventilador del sistema)
   Los cabezales de ventilador/bomba son de 4 pines. La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis. Los cabezales también proporcionan control de velocidad para una bomba de refrigeración líquida; consulte el capítulo "Configuración del BIOS", "M.I.T." para obtener más información.


   Número de pin	Definición
   1	GND
   2	Control de velocidad de voltaje
   3	Sensor
   4	Control de velocidad PWM

• Asegúrese de conectar los cables del ventilador a los cabezales del ventilador para evitar que su CPU y sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se bloquee.
• Estos cabezales de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los cabezales.

7. EC_TEMP1/EC_TEMP2 (Cabezales del sensor de temperatura)
   Conecte los cables del termistor a los cabezales para la detección de temperatura.


   Número de pin	Definición
   1	ENTRADA DEL SENSOR
   2	GND

8. LED_C1 (Cabezal de cable de extensión de tira LED RGB/tira LED del refrigerador de la CPU)
   El cabezal se puede utilizar para conectar una tira LED del refrigerador de la CPU o una tira LED RGB 5050 estándar (12V/G/R/B), con una potencia nominal máxima de 2A (12V) y una longitud máxima de 2 m.


   Número de pin	Definición
   1	12V
   2	G
   3	R
   4	B

   Conexión de la tira LED del disipador de la CPU:
   Conecte el conector de la tira LED del disipador de la CPU (marcado con una flecha) al Pin 1 (12V) de este conector.
   Conexión de la tira LED estándar: Conecte un extremo del cable de extensión de la tira LED RGB al conector y el otro extremo a su tira LED RGB. El cable negro (marcado con un triángulo en el enchufe) del cable de extensión debe conectarse al Pin 1 (12V) de este conector. El pin de 12V (marcado con una flecha) en el otro extremo del cable de extensión debe estar alineado con los 12V de la tira LED. Tenga cuidado con la orientación de la conexión de la tira LED; una conexión incorrecta puede dañar la tira LED.


10. SATA EXPRESS (Conectores SATA Express)
    Cada conector SATA Express admite un solo dispositivo SATA Express.



11. SATA3 0/1/2/3/4/5/6/7 (Conectores SATA 6Gb/s)
    Los conectores SATA cumplen con el estándar SATA 6Gb/s y son compatibles con los estándares SATA 3Gb/s y SATA 1.5Gb/s. Cada conector SATA admite un solo dispositivo SATA. El chipset AMD admite RAID 0, RAID 1 y RAID 10. Consulte el Capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.


    Número de pin	Definición
    1	GND
    2	TXP
    3	TXN
    4	GND
    5	RXN
    6	RXP
    7	GND

12. U2_32G (Conector U.2)
    El conector U.2 admite un solo dispositivo U.2.


13. M2F_32G (Conector M.2 Socket 3)
    El conector M.2 admite SSD M.2 SATA y SSD M.2 PCIe y admite la configuración SATA RAID a través del chipset AMD. Tenga en cuenta que un SSD M.2 PCIe no se puede utilizar para crear una matriz RAID. Consulte el Capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.

    1. Utilice un destornillador para aflojar el tornillo y la tuerca de la placa base. Localice el orificio de montaje adecuado para el SSD M.2 que se va a instalar y luego atornille primero la tuerca.
    2. Deslice el SSD M.2 en el conector en ángulo.
    3. Presione el SSD M.2 hacia abajo y luego asegúrelo con el tornillo.

       Seleccione el orificio adecuado para el SSD M.2 que se va a instalar y vuelva a apretar el tornillo y la tuerca.

Avisos de instalación para los conectores M2F_32G y SATA:
Debido al número limitado de carriles proporcionados por el chipset, la disponibilidad de los conectores SATA puede verse afectada por el tipo de dispositivos instalados en el conector M2F_32G. El conector M2F_32G comparte ancho de banda con el conector SATA3 3. Consulte la siguiente tabla para obtener más detalles.

Tipo de SSD/conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe x4 SSD*
M.2 PCIe x2 SSD
Sin SSD M.2 instalado

: Disponible,
: No disponible
* Solo para procesador AMD Ryzen ™.

14. F_PANEL (Conector del panel frontal)
    Conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

    • PLED/PWR_LED (LED de encendido, amarillo/púrpura):

      Estado del sistema	LED
      S0	Encendido
      S3/S4/S5	Apagado

      Se conecta al indicador de estado de energía en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

    • PW (Interruptor de encendido, rojo): Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema usando el interruptor de encendido (consulte el capítulo "Configuración del BIOS", "Energía", para obtener más información).
    • SPEAK (Altavoz, naranja): Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un solo pitido corto si no se detecta ningún problema al inicio del sistema.
    • HD (LED de actividad del disco duro, azul): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
    • RES (Interruptor de reinicio, verde): Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar la computadora si la computadora se congela y no puede realizar un reinicio normal.
    • CI (Cabezal de intrusión del chasis, gris): Se conecta al interruptor/sensor de intrusión del chasis en el chasis que puede detectar si se ha quitado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión del chasis.
    • NC (Naranja): Sin conexión.

      El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de interruptor de encendido, interruptor de reinicio, LED de encendido, LED de actividad del disco duro, altavoz, etc. Cuando conecte el módulo del panel frontal de su chasis a este cabezal, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.
    15. F_AUDIO (Cabezal de audio del panel frontal)
        El cabezal de audio del panel frontal es compatible con audio de alta definición (HD) de Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal de su chasis a este cabezal. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del cabezal de la placa base. La conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.

        Para audio HD del panel frontal:

        Número de pin	Definición
        1	MIC2_L
        2	GND
        3	MIC2_R
        4	NC
        5	LINE2_R
        6	Sense
        7	FAUDIO_JD
        8	Sin pin
        9	LINE2_L
        10	Sense

        Para audio AC'97 del panel frontal:

        Número de pin	Definición
        1	MIC
        2	GND
        3	Alimentación del micrófono
        4	NC
        5	Salida de línea (R)
        6	NC
        7	NC
        8	Sin pin
        9	Salida de línea (L)
        10	NC

    • El cabezal de audio del panel frontal es compatible con audio HD de forma predeterminada.
    • Las señales de audio estarán presentes tanto en las conexiones de audio del panel frontal como en las del panel posterior simultáneamente.
    • Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

16. SPDIF_O (Cabezal de salida S/PDIF)
    Este cabezal es compatible con la salida S/PDIF digital y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para la salida de audio digital desde su placa base a ciertas tarjetas de expansión como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que use un cable de audio digital S/PDIF para la salida de audio digital desde su placa base a su tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de su tarjeta de expansión.


    Número de pin	Definición
    1	SPDIFO
    2	GND

17. F_USB30_1/F_USB30_2 (Cabezales USB 3.1 Gen 1)
    Los cabezales cumplen con la especificación USB 3.1 Gen 1 y USB 2.0 y pueden proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.


    Número de pin	Definición	Número de pin	Definición
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13 B S S	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20 S	Sin pin

18. F_USB1/F_USB2 (Cabezales USB 2.0/1.1)
    Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.


    Número de pin	Definición	Número de pin	Definición
    1	Alimentación (5V)	6	USB DY+
    2	Alimentación (5V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	Sin pin
    5	USB DX+	10	NC

    • No conecte el cable del soporte IEEE 1394 (2x5 pines) al conector USB 2.0/1.1.
    • Antes de instalar el soporte USB, asegúrese de apagar su computadora y desenchufar el cable de alimentación del tomacorriente para evitar daños al soporte USB.

19. TPM (Cabezal del Módulo de Plataforma Segura)
    Puede conectar un TPM (Módulo de Plataforma Segura) a este cabezal.


    Nº de pin	Definición	Nº de pin	Definición
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Sin pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

20. BAT (Batería)
    La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en el CMOS cuando la computadora está apagada. Reemplace la batería cuando el voltaje de la batería caiga a un nivel bajo, o los valores del CMOS pueden no ser precisos o pueden perderse.
    Puede borrar los valores del CMOS retirando la batería:

    1. Apague su computadora y desenchufe el cable de alimentación.
    2. Retire suavemente la batería del soporte de la batería y espere un minuto. (O use un objeto de metal como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
    3. Reemplace la batería.
    4. Enchufe el cable de alimentación y reinicie su computadora. S F

• Siempre apague su computadora y desenchufe el cable de alimentación antes de reemplazar la batería.
• Reemplace la batería con una equivalente. Peligro de explosión si la batería se reemplaza con un modelo incorrecto.
• Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería usted mismo o no está seguro del modelo de la batería.
• Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
• Las baterías usadas deben manipularse de acuerdo con las regulaciones ambientales locales.

Pantalla de inicio

Aparecerá la siguiente pantalla con el logotipo de inicio cuando el ordenador se inicie.
(Ejemplo de versión del BIOS: D5)

Hay dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásico proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> (Intro) para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. El modo fácil permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para obtener un rendimiento óptimo. En el modo fácil, puede utilizar el ratón para desplazarse por los elementos de configuración.

• Cuando el sistema no es estable como de costumbre, seleccione el elemento Cargar valores predeterminados optimizados (Load Optimized Defaults) para establecer su sistema a sus valores predeterminados.
• Los menús de configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

M.I.T.

La estabilidad del sistema con los ajustes de overclocking/sobrevoltaje que realice dependerá de las configuraciones generales de su sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores del CMOS y restablezca la placa a los valores predeterminados).

• Ajustes Avanzados de Frecuencia (Advanced Frequency Settings)
  Valor del Reloj del Host (Host Clock Value)
  Muestra la frecuencia de funcionamiento actual del Reloj del Host.
  Relación del Reloj de la CPU (CPU Clock Ratio)
  Le permite modificar la relación del reloj para la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
  Frecuencia de la CPU (CPU Frequency)
  Muestra la frecuencia de funcionamiento actual de la CPU.
• Ajustes Avanzados del Núcleo de la CPU (Advanced CPU Core Settings)
  Relación del Reloj de la CPU, Frecuencia de la CPU (CPU Clock Ratio, CPU Frequency)
  Los ajustes anteriores son sincrónicos a los de los mismos elementos en el menú de Ajustes Avanzados de Frecuencia (Advanced Frequency Settings).
  Relación de Aumento del Rendimiento del Núcleo (Core Performance Boost Ratio) ^(Nota)
  Le permite modificar la relación para el CPB. El rango ajustable depende de la CPU que se esté instalando. (Predeterminado: Auto)
  Aumento del Rendimiento del Núcleo (Core Performance Boost) ^(Nota)
  Le permite determinar si desea activar la tecnología de Aumento del Rendimiento del Núcleo (CPB), una tecnología de aumento del rendimiento de la CPU. (Predeterminado: Auto)
  Relación de Aumento del Rendimiento Turbo (Turbo Performance Boost Ratio) ^(Nota)
  Le permite determinar si desea mejorar el rendimiento de la CPU. (Predeterminado: Desactivado)
  Función AMD Cool&Quiet

  Activado (Enabled)	Permite que el controlador AMD Cool'n'Quiet ajuste dinámicamente el reloj de la CPU y el VID para reducir la salida de calor de su computadora y su consumo de energía. (Predeterminado)
  Desactivado (Disabled)	Desactiva esta función.

  Modo SVM (SVM Mode)
  La virtualización mejorada por la Tecnología de Virtualización permitirá que una plataforma ejecute múltiples sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como múltiples sistemas virtuales. (Predeterminado: Activado)
  Modo C6 (C6 Mode) ^{(Nota 1)}
  Le permite determinar si desea que la CPU entre en modo C6 en estado de detención del sistema. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. El estado C6 es un estado de ahorro de energía más avanzado que el C1. (Predeterminado: Activado)
  Control Global del Estado C (Global C-state Control) ^{(Nota 1)}
  Le permite determinar si desea que la CPU entre en estados C. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. (Predeterminado: Activado)
  Modo SMT (SMT Mode) ^{(Nota 1)}
  Le permite activar o desactivar la tecnología de Multihilo Simultáneo de la CPU. Esta función solo funciona para sistemas operativos que admiten el modo multiprocesador. Auto permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Control de Núcleo Reducido (Downcore Control) ^{(Nota 1)}
  Le permite seleccionar el número de núcleos de CPU para activar (el número de núcleos de CPU puede variar según la CPU). Auto permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Perfil de Memoria Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Nota 2)}
  Permite que el BIOS lea los datos SPD en el(los) módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.

  Desactivado (Disabled)	Desactiva esta función. (Predeterminado)
  Perfil1 (Profile1)	Utiliza la configuración del Perfil 1.
  Perfil2 (Profile2) (Nota 2)	Utiliza la configuración del Perfil 2.

  Multiplicador de Memoria del Sistema (System Memory Multiplier)
  Le permite establecer el multiplicador de memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
  Frecuencia de la Memoria (MHz) (Memory Frequency (MHz))
  El primer valor de frecuencia de la memoria es la frecuencia de funcionamiento normal de la memoria que se está utilizando; el segundo es la frecuencia de la memoria que se ajusta automáticamente de acuerdo con la configuración del Multiplicador de Memoria del Sistema (System Memory Multiplier).

• Ajustes Avanzados de la Memoria (Advanced Memory Settings)
  Perfil de Memoria Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Nota 2)} , Multiplicador de Memoria del Sistema, Frecuencia de la Memoria (Mhz) (System Memory Multiplier, Memory Frequency(Mhz))
  Los ajustes anteriores son sincrónicos a los de los mismos elementos en el menú de Ajustes Avanzados de Frecuencia (Advanced Frequency Settings).
  Modo de Sincronización de la Memoria (Memory Timing Mode)
  Manual y Manual Avanzado permite que la Entrelazado de Canales (Channel Interleaving), el Entrelazado de Rangos (Rank Interleaving) y los ajustes de sincronización de la memoria a continuación sean configurables. Las opciones son: Auto (predeterminado), Manual, Manual Avanzado.
  Voltaje DDR del Perfil (Profile DDR Voltage)
  Cuando se utiliza un módulo de memoria no XMP o el Perfil de Memoria Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) está configurado como Desactivado (Disabled), el valor se muestra de acuerdo con su especificación de memoria. Cuando el Perfil de Memoria Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) está configurado como Perfil1 (Profile1) o Perfil2 (Profile2), el valor se muestra de acuerdo con los datos SPD en la memoria XMP.
  Entrelazado de Canales (Channel Interleaving)
  Activa o desactiva el entrelazado de canales de memoria. Activado permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. (Predeterminado: Auto)
  Entrelazado de Rangos (Rank Interleaving)
  Activa o desactiva el entrelazado de rangos de memoria. Activado permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. (Predeterminado: Auto)

• Sub-Sincronizaciones de la Memoria del Canal A/B (Channel A/B Memory Sub Timings)
  Este submenú proporciona ajustes de sincronización de la memoria para cada canal de memoria. Las pantallas de ajuste de sincronización respectivas solo se pueden configurar cuando el Modo de Sincronización de la Memoria (Memory Timing Mode) está configurado como Manual o Manual Avanzado. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en la sincronización de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores del CMOS.

• Ajustes Avanzados de Voltaje (Advanced Voltage Settings)
  Este submenú le permite establecer los voltajes de la CPU, el chipset y la memoria.

• Estado de Salud del PC (PC Health Status)
  Restablecer el Estado de Apertura de la Caja (Reset Case Open Status)

  Desactivado (Disabled)	Mantiene o borra el registro del estado anterior de intrusión en el chasis. (Predeterminado)
  Activado (Enabled)	Borra el registro del estado anterior de intrusión en el chasis y el campo de Apertura de la Caja (Case Open) mostrará "No" en el próximo arranque.

  Caja Abierta (Case Open)
  Muestra el estado de detección del dispositivo de detección de intrusión en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Sí" (Yes), de lo contrario mostrará "No". Para borrar el registro del estado de intrusión en el chasis, configure Restablecer el Estado de Apertura de la Caja (Reset Case Open Status) en Activado (Enabled), guarde la configuración en el CMOS y, a continuación, reinicie su sistema.
  CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/Voltaje del Canal A/B de la DRAM/DDRVpp A/B/+3.3V/+5V/Núcleo del CHIPSET/+12V/VCORE SOC (CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/DRAM Channel A/B Voltage/DDRVpp A/B/+3.3V/+5V/CHIPSET Core/+12V/VCORE SOC)
  Muestra los voltajes actuales del sistema.

• Ajustes Varios (Miscellaneous Settings)
  Configuración de la Ranura PCIe (PCIe Slot Configuration)
  Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  Mejora de 3DMark01 (3DMark01 Enhancement)
  Le permite determinar si desea mejorar el rendimiento de algunos benchmarks heredados. (Predeterminado: Desactivado)

• Ajustes de Smart Fan 5 (Smart Fan 5 Settings)
  Monitor
  Le permite seleccionar un objetivo para monitorear y realizar ajustes adicionales. (Predeterminado: CPU FAN)
  Control de Velocidad del Ventilador (Fan Speed Control)
  Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.

  Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
  Silencioso (Silent)	Permite que el ventilador funcione a velocidades lentas.
  Manual	Le permite controlar la velocidad del ventilador en el gráfico de curvas.
  Velocidad Máxima (Full Speed)	Permite que el ventilador funcione a velocidades máximas.

Utilizar Entrada de Temperatura para el Control del Ventilador (Fan Control Use Temperature Input)
Le permite seleccionar la temperatura de referencia para el control de velocidad del ventilador.
Intervalo de Temperatura (Temperature Interval)
Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
Modo de Control del Ventilador/Bomba (Fan/Pump Control Mode)

Auto	Permite que el BIOS detecte automáticamente el tipo de ventilador/bomba instalado y establece el modo de control óptimo. (Predeterminado)
Voltaje (Voltage)	Se recomienda el modo de Voltaje (Voltage) para un ventilador/bomba de 3 pines.
PWM	Se recomienda el modo PWM para un ventilador/bomba de 4 pines.

Temperatura (Temperature)
Muestra la temperatura actual del área objetivo seleccionada.
Velocidad del Ventilador (Fan Speed)
Muestra las velocidades actuales del ventilador/bomba.
Control de Advertencia de Temperatura (Temperature Warning Control)
Establece el umbral de advertencia para la temperatura. Cuando la temperatura excede el umbral, el BIOS emitirá un sonido de advertencia. Las opciones son: Desactivado (Disabled) (predeterminado), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Advertencia de Fallo del Ventilador/Bomba (Fan/Pump Fail Warning)
Permite que el sistema emita un sonido de advertencia si el ventilador/bomba no está conectado o falla. Compruebe el estado del ventilador/bomba o la conexión del ventilador/bomba cuando esto ocurra. (Predeterminado: Desactivado)

^(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función.
^{(Nota 1)} Este elemento está presente solo cuando instala una CPU que admite esta función.
^{(Nota 2)} Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.

Periféricos

AMD CPU fTPM
Activa o desactiva la función TPM 2.0 integrada en la CPU AMD. (Predeterminado: Activado)
LED_C Connect
Activa o desactiva las luces de la tira LED RGB (RGBW) conectada al conector LED_C2 en la placa madre. (Predeterminado: Activado)
RGB Fusion
Le permite configurar el modo de iluminación LED para la placa madre.

Off (Apagado)	Desactiva esta función.
Pulse Mode (Modo Pulso)	Todos los LED se atenúan y se iluminan simultáneamente.
Color Cycle (Ciclo de Color)	Todos los LED recorren simultáneamente un espectro completo de colores.
Static Mode (Modo Estático)	Todos los LED emiten un solo color. (Predeterminado)
Flash Mode (Modo Flash)	Todos los LED parpadean simultáneamente encendiéndose y apagándose.

DAC-UP 2 Front USB 3.0_1 (Output Voltage of USB Ports Provided by the Onboard F_USB30_1 Connector) (Voltaje de Salida de los Puertos USB Proporcionados por el Conector F_USB30_1 Integrado)
Le permite aumentar el voltaje de salida de los puertos USB proporcionados por el conector F_USB30_1 integrado para fortalecer la estabilidad de su(s) dispositivo(s) USB.

Normal	Mantiene el voltaje de salida original. (Predeterminado)
Disable USB bus power (Desactivar la alimentación del bus USB)	Desactiva la alimentación de los conectores USB. Los reproductores de audio de alta gama pueden conectar su propia fuente de alimentación USB externa.
Voltage Compensation +0.1V (Compensación de Voltaje +0.1V)	Añade 0.1V al voltaje de salida original.
Voltage Compensation +0.2V (Compensación de Voltaje +0.2V)	Añade 0.2V al voltaje de salida original.
Voltage Compensation +0.3V (Compensación de Voltaje +0.3V)	Añade 0.3V al voltaje de salida original.

DAC-UP 2 Front USB 3.0_2 (Output Voltage of USB Ports Provided by the Onboard F_USB30_2 Connector) (Voltaje de Salida de los Puertos USB Proporcionados por el Conector F_USB30_2 Integrado)
Le permite aumentar el voltaje de salida de los puertos USB proporcionados por el conector F_USB30_2 integrado para fortalecer la estabilidad de su(s) dispositivo(s) USB.

Normal	Mantiene el voltaje de salida original. (Predeterminado)
Disable USB bus power (Desactivar la alimentación del bus USB)	Desactiva la alimentación de los conectores USB. Los reproductores de audio de alta gama pueden conectar su propia fuente de alimentación USB externa.
Voltage Compensation +0.1V (Compensación de Voltaje +0.1V)	Añade 0.1V al voltaje de salida original.
Voltage Compensation +0.2V (Compensación de Voltaje +0.2V)	Añade 0.2V al voltaje de salida original.
Voltage Compensation +0.3V (Compensación de Voltaje +0.3V)	Añade 0.3V al voltaje de salida original.

• Trusted Computing (Computación Confiable)
  Activa o desactiva el Módulo de Plataforma Confiable (TPM).
• NVMe Configuration (Configuración NVMe)
  Muestra información sobre su SSD PCIe M.2 NVME si está instalado.
• OffBoard SATA Controller Configuration (Configuración del Controlador SATA Fuera de la Placa)
  Muestra información sobre su SSD PCIe M.2 si está instalado.

UMA Frame Buffer Size (Tamaño del Búfer de Marco UMA) ^(Nota)
Este elemento es configurable solo cuando Gráficos Integrados está configurado en Forzar. El tamaño del búfer de marco es la cantidad total de memoria del sistema asignada exclusivamente para el controlador de gráficos integrado. MS-DOS, por ejemplo, usará solo esta memoria para la pantalla. Las opciones son: Automático (predeterminado), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode (Modo SATA)
Activa o desactiva RAID para los controladores SATA integrados en el Chipset o configura los controladores SATA en modo AHCI.

RAID	Activa RAID para el controlador SATA.
AHCI	Configura los controladores SATA en modo AHCI. La Interfaz Avanzada de Controlador Host (AHCI) es una especificación de interfaz que permite que el controlador de almacenamiento active funciones Serial ATA avanzadas como la Cola de Comandos Nativos y la conexión en caliente. (Predeterminado)

Chipset SATA Port Enable (Habilitación del Puerto SATA del Chipset)
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
Chipset SATA Port 0/1/2/3/4/5/6/7
Activa o desactiva cada puerto SATA.

^(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función.

Resume by Alarm
Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Deshabilitado) Si está habilitado, establezca la fecha y la hora de la siguiente manera:
Wake up day (Día de activación): Encienda el sistema a una hora específica cada día o en un día específico del mes.
Wake up hour/minute/second (Hora/minuto/segundo de activación): Establezca la hora a la que el sistema se encenderá automáticamente.
Nota: Cuando utilice esta función, evite un apagado inadecuado del sistema operativo o la extracción de la alimentación de CA, ya que la configuración podría no ser efectiva.
Wake on LAN
Habilita o deshabilita la función de activación en LAN. (Predeterminado: Habilitado)
High Precision Event Timer
Habilita o deshabilita el High Precision Event Timer (HPET) en el sistema operativo. (Predeterminado: Habilitado)

Por favor, visite el sitio web de GIGABYTE para obtener más información sobre el software.

Por favor, visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.

Códigos LED de depuración

Arranque normal

Reanudación S3

Código	Descripción
E0	Se ha iniciado la reanudación S3 (llamada desde DXE IPL).
E1	Rellenar los datos del script de arranque para la reanudación S3.
E2	Inicializa VGA para la reanudación S3.
E3	Llamada al vector de activación S3 del SO.

Recuperación

Código	Descripción
F0	El modo de recuperación se activará debido a la detección de un volumen de firmware no válido.
F1	El modo de recuperación se activará por decisión del usuario.
F2	Se ha iniciado la recuperación.
F3	Se ha encontrado la imagen del firmware de recuperación.
F4	Se ha cargado la imagen del firmware de recuperación.
F5~F7	Reservado para futuros códigos de progreso de AMI.

Error

Identificación de la revisión de su placa base
El número de revisión de su placa base se ve así: "REV: X.X." Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o al buscar información técnica.
Ejemplo:
