GIGABYTE GA-AX370-Gaming 5 - Bundkortmanual

GA-AX370-Gaming 5 Bundkortlayout

Kasseindhold

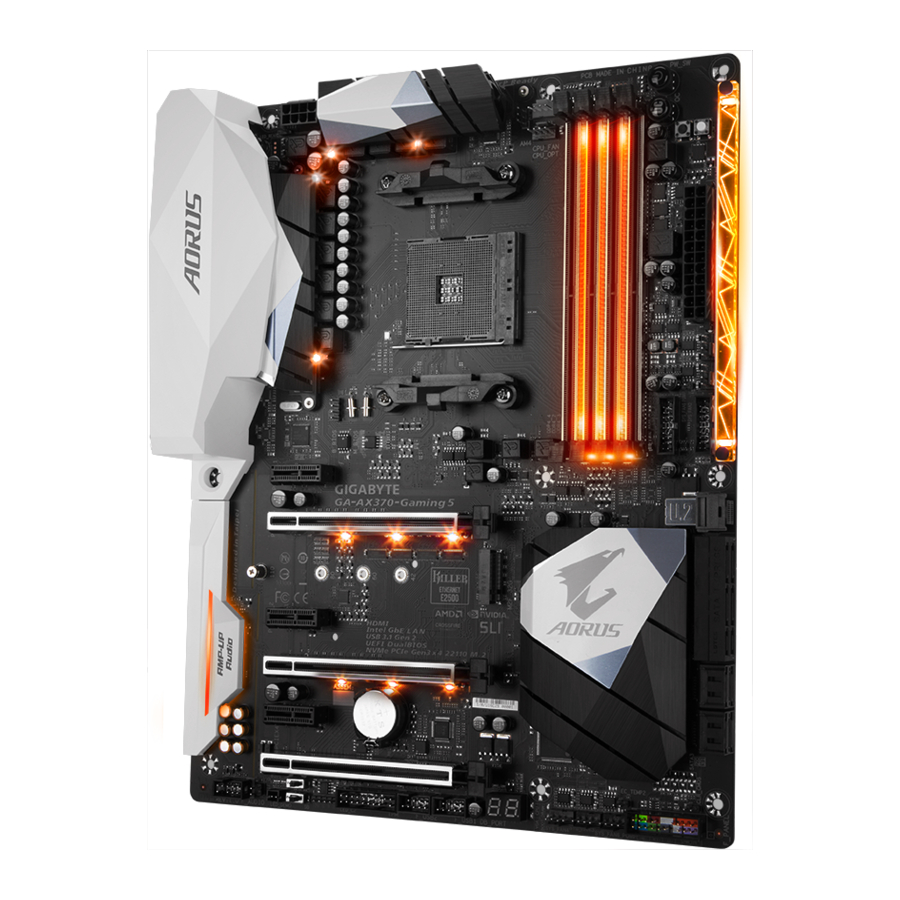

• GA-AX370-Gaming 5 bundkort
• Bundkort driverdisk
• Brugervejledning
• Lyninstallationsvejledning
• Fire SATA-kabler
• To Velcro kabelbindere
• I/O-skjold
• Én GC-SLI2P broforbinder
• Én RGB (RGBW) LED-strip forlængerkabel
• Én G Connector
• To termistorkabler

* Ovenstående kasseindhold er kun til reference, og de faktiske elementer afhænger af den produktpakke, du modtager.
Kasseindholdet kan ændres uden varsel.

Hardwareinstallation

Forholdsregler ved installation

Bundkortet indeholder adskillige sarte elektroniske kredsløb og komponenter, som kan blive beskadiget som følge af elektrostatisk afladning (ESD). Før installation skal du omhyggeligt læse brugermanualen og følge disse procedurer:

• Før installation skal du sikre dig, at chassiset er egnet til bundkortet.
• Før installation må du ikke fjerne eller ødelægge bundkortets S/N (Serial Number)-klistermærke eller garantiklistermærke fra din forhandler. Disse klistermærker er påkrævet for garantiens gyldighed.
• Fjern altid AC-strømmen ved at trække strømkablet ud af stikkontakten, før du installerer eller fjerner bundkortet eller andre hardwarekomponenter.
• Når du tilslutter hardwarekomponenter til de interne stik på bundkortet, skal du sikre dig, at de er forbundet tæt og sikkert.
• Når du håndterer bundkortet, skal du undgå at røre ved metalledninger eller -stik.
• Det er bedst at bære en elektrostatisk afladnings (ESD) håndledsrem, når du håndterer elektroniske komponenter såsom et bundkort, CPU eller hukommelse. Hvis du ikke har en ESD-håndledsrem, skal du holde dine hænder tørre og først røre ved en metalgenstand for at eliminere statisk elektricitet.
• Før du installerer bundkortet, skal det ligge på en antistatisk måtte eller i en elektrostatisk afskærmningsbeholder.
• Før du tilslutter eller frakobler strømforsyningskablet fra bundkortet, skal du sikre dig, at strømforsyningen er slukket.
• Før du tænder for strømmen, skal du sikre dig, at strømforsyningens spænding er indstillet i henhold til den lokale spændingsstandard.
• Før du bruger produktet, skal du kontrollere, at alle kabler og strømstik til dine hardwarekomponenter er tilsluttet.
• For at forhindre skader på bundkortet må du ikke lade skruer komme i kontakt med bundkortets kredsløb eller dets komponenter.
• Sørg for, at der ikke er efterladte skruer eller metalkomponenter placeret på bundkortet eller inde i computerkabinettet.
• Placer ikke computersystemet på en ujævn overflade.
• Placer ikke computersystemet i et miljø med høj temperatur eller fugt.
• Tænding af computerens strøm under installationsprocessen kan føre til beskadigelse af systemkomponenter samt fysisk skade på brugeren.
• Hvis du er usikker på nogen installationstrin eller har et problem relateret til brugen af produktet, bedes du konsultere en certificeret computertekniker.
• Hvis du bruger en adapter, et forlængerstrømkabel eller en strømskinne, skal du sørge for at konsultere dens installations- og/eller jordforbindelsesinstruktioner.

Produktspecifikationer

CPU	AM4-sokkel: AMD Ryzen ™ processor AMD 7. generations A-serie/Athlon ™ processorer (Gå til GIGABYTEs hjemmeside for den seneste liste over understøttede CPU'er.)
Chipsæt	AMD X370
Hukommelse	4 x DDR4 DIMM-sokler, der understøtter op til 64 GB systemhukommelse Dual channel hukommelsesarkitektur Understøttelse af DDR4 2667 (Bemærk) /2400/2133 MHz hukommelsesmoduler Understøttelse af ECC Un-buffered DIMM 1Rx8/2Rx8 hukommelsesmoduler Understøttelse af non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 hukommelsesmoduler Understøttelse af Extreme Memory Profile (XMP) hukommelsesmoduler (Gå til GIGABYTEs hjemmeside for de seneste understøttede hukommelseshastigheder og hukommelsesmoduler.)
Integreret Grafik	Integreret Grafikprocessor: 1 x HDMI-port, der understøtter en maksimal opløsning på 4096x2160@24 Hz * Understøttelse af HDMI 1.4-version. Maksimal delt hukommelse på 2 GB
Lyd	2 x Realtek ® ALC1220 codecs Understøttelse af Sound Blaster X-Fi MB5 Højtopløselig Lyd 2/4/5.1/7.1-kanals Understøttelse af S/PDIF Out
LAN	1 x Intel ® GbE LAN chip (10/100/1000 Mbit) (LAN1) 1 x Rivet Networks Killer ™ E2500 LAN chip (10/100/1000 Mbit) (LAN2) * Teaming understøttes ikke.
Udvidelsesporte	1 x PCI Express x16-port, der kører med x16 (PCIEX16) (Bemærk) * For optimal ydeevne, hvis kun ét PCI Express grafikkort skal installeres, skal du sørge for at installere det i PCIEX16-porten. 1 x PCI Express x16-port, der kører med x8 (PCIEX8) (Bemærk) * PCIEX8-porten deler båndbredde med PCIEX16-porten. Når PCIEX8-porten er optaget, fungerer PCIEX16-porten i op til x8-tilstand. (PCIEX16- og PCIEX8-portene overholder PCI Express 3.0-standarden.) 1 x PCI Express x16-port, der kører med x4 (PCIEX4) * PCIEX4-porten deler båndbredde med alle PCI Express x1-portene. PCIEX4-porten fungerer i op til x4-tilstand, når alle PCI Express x1-portene er tomme. 3 x PCI Express x1-porte * Alle PCI Express x1-portene deler båndbredde med PCIEX4-porten. PCIEX4/PCIEX1_2/PCIEX1_3-porten fungerer i op til x1-tilstand, når PCIEX1_1-porten er optaget; PCIEX4-porten fungerer i op til x2-tilstand, når PCIEX1_2/PCIEX1_3-porten er optaget. (PCIEX4- og PCI Express x1-portene overholder PCI Express 2.0-standarden.)
Lagergrænseflade	Chipsæt: 1 x M.2-stik (Sokkel 3, M-nøgle, type 2242/2260/2280/22110 SATA og PCIe x4(Bemærk) /x2 SSD-understøttelse) 1 x U.2-stik * Når U.2-stikket er optaget, bliver M.2-stikket utilgængeligt. Chipsæt: 2 x SATA Express-stik 8 x SATA 6Gb/s-stik Understøttelse af RAID 0, RAID 1 og RAID 10 * Se "Internal Connectors" (Interne Tilslutninger) for installationsbemærkninger for M.2- og SATA-stik.
Multi-Grafik Teknologi	Understøttelse af NVIDIA ® Quad-GPU SLI ™ og 2-vejs NVIDIA ® SLI ™ teknologier Understøttelse af AMD Quad-GPU CrossFire ™ og 2-vejs AMD CrossFire ™ teknologier
USB	ASMedia ® USB 3.1 Gen 2 Controller: 1 x USB Type-C ™-port på bagpanelet, med USB 3.1 Gen 2-understøttelse 1 x USB 3.1 Gen 2 Type-A-port (rød) på bagpanelet Chipsæt: 2 x USB 3.1 Gen 2 Type-A-porte (røde) på bagpanelet 6 x USB 3.1 Gen 1-porte (2 porte på bagpanelet, 4 porte tilgængelige via de interne USB-headers) 4 x USB 2.0/1.1-porte (tilgængelige via de interne USB-headers) CPU: 4 x USB 3.1 Gen 1-porte på bagpanelet
Interne Tilslutninger	1 x 24-pin ATX hovedstrømstik 1 x 8-pin ATX 12V strømstik 1 x U.2-stik 1 x M.2 Sokkel 3-stik 2 x SATA Express-stik 8 x SATA 6Gb/s-stik 1 x CPU-blæserheader 1 x vandkøling CPU-blæserheader 4 x systemblæserheaders 2 x systemblæser/vandkølingspumpe-headers 1 x frontpanelheader 1 x frontpanel audio header 1 x S/PDIF Out header 2 x USB 3.1 Gen 1-headers 2 x USB 2.0/1.1-headers 1 x Trusted Platform Module (TPM)-header 1 x CPU-køler LED-strip/RGB LED-strip forlængerkabelheader 1 x RGB (RGBW) LED-strip forlængerkabelheader 2 x temperatursensorheaders 1 x Clear CMOS-jumper 1 x strømknap 1 x nulstillingsknap 1 x Clear CMOS-knap 1 x OC-knap 2 x BIOS-switches
Bagpanel Tilslutninger	1 x PS/2 tastatur/mus-port 1 x HDMI-port 1 x USB Type-C ™-port, med USB 3.1 Gen 2-understøttelse 3 x USB 3.1 Gen 2 Type-A-porte (røde) 6 x USB 3.1 Gen 1-porte 2 x RJ-45-porte 1 x optisk S/PDIF Out-stik 5 x lydstik (Center/Subwoofer Højttalerudgang, Baghøjttalerudgang, Line In, Line Out, Mic In)
I/O Controller	iTE ® I/O Controller Chip
Hardwareovervågning	Spændingsdetektering Temperaturdetektering Blæserhastighedsdetektering Overophedningsadvarsel Blæserfejlsvarsel Blæserhastighedskontrol * Hvorvidt blæserens (pumpens) hastighedskontrolfunktion understøttes, afhænger af den blæser (pumpe), du installerer.
BIOS	2 x 128 Mbit flash Anvendelse af licenseret AMI UEFI BIOS Understøttelse af DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikke Funktioner	Understøttelse af APP Center * Tilgængelige applikationer i APP Center kan variere afhængigt af bundkortmodellen. Understøttede funktioner for hver applikation kan også variere afhængigt af bundkortets specifikationer. @BIOS 3D OSD AutoGreen BIOS Setup Cloud Station Color Tempertaure EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC UP 2 V-Tuner Understøttelse af Q-Flash Understøttelse af Xpress Install
Medfølgende Software	Norton ® Internet Security (OEM-version)
Operativsystem	Understøttelse af Windows 10 64-bit Understøttelse af Windows 7 64-bit * Download venligst "Windows USB Installation Tool" (Windows USB installationsværktøj) fra GIGABYTEs hjemmeside og installer det, før du installerer Windows 7.
Formfaktor	ATX Formfaktor; 30.5cm x 24.4cm

^(Bemærk) Faktisk understøttelse kan variere afhængigt af CPU'en.
* GIGABYTE forbeholder sig retten til at foretage ændringer i produktspecifikationer og produktrelateret information uden forudgående varsel.

Installation af CPU'en

Læs følgende retningslinjer, før du begynder at installere CPU'en:

• Sørg for, at bundkortet understøtter CPU'en. (Gå til GIGABYTE's hjemmeside for den nyeste CPU-supportliste.)
• Sluk altid computeren og træk strømkablet ud af stikkontakten, før du installerer CPU'en for at forhindre hardwarebeskadigelse.
• Find pin et på CPU'en. CPU'en kan ikke indsættes, hvis den er forkert orienteret. (Eller du kan finde hakkerne på begge sider af CPU'en og justeringsnøglerne på CPU-soklen.)
• Påfør et jævnt og tyndt lag kølepasta på CPU'ens overflade.
• Tænd ikke computeren, hvis CPU-køleren ikke er installeret, ellers kan overophedning og beskadigelse af CPU'en opstå.
• Indstil CPU-værtsfrekvensen i overensstemmelse med CPU-specifikationerne. Det anbefales ikke, at systembusfrekvensen indstilles ud over hardwarespecifikationerne, da det ikke opfylder standardkravene for eksterne enheder. Hvis du ønsker at indstille frekvensen ud over standard specifikationerne, skal du gøre det i henhold til dine hardwarespecifikationer, herunder CPU'en, grafikkortet, hukommelsen, harddisken osv.

Installation af CPU'en
Find pin et (angivet med en lille trekant) på CPU-soklen og CPU'en.

Installation af hukommelsen

• Sørg for, at bundkortet understøtter hukommelsen. Det anbefales, at der anvendes hukommelse af samme kapacitet, mærke, hastighed og chips. (Gå til GIGABYTE's hjemmeside for de nyeste understøttede hukommelseshastigheder og hukommelsesmoduler.)
• Sluk altid computeren og træk strømkablet ud af stikkontakten, før du installerer hukommelsen for at forhindre hardwarebeskadigelse.
• Hukommelsesmoduler har et idiotsikkert design. Et hukommelsesmodul kan kun installeres i én retning. Hvis du ikke kan indsætte hukommelsen, skal du skifte retning.

Dual Channel Hukommelseskonfiguration
Dette bundkort har fire hukommelsessokler og understøtter Dual Channel Teknologi. Efter hukommelsen er installeret, vil BIOS automatisk registrere hukommelsens specifikationer og kapacitet. Aktivering af Dual Channel hukommelsestilstand vil fordoble den originale hukommelsesbåndbredde. De fire hukommelsessokler er opdelt i to kanaler, og hver kanal har to hukommelsessokler som følger:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3

Besøg venligst GIGABYTE's hjemmeside for supportlister over CPU'er, hukommelsesmoduler, SSD'er, M.2- og U.2-enheder.

Besøg venligst siden Support\Utility List på GIGABYTE's hjemmeside for at downloade den nyeste version af apps.

Tabel over Dual Channel hukommelseskonfigurationer:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
To moduler	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
Fire moduler	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Enkeltsidet, DS=Dobbeltsidet, "--"=Ingen Hukommelse)

På grund af CPU-begrænsninger skal du læse følgende retningslinjer, før du installerer hukommelsen i Dual Channel-tilstand.

1. Dual Channel-tilstand kan ikke aktiveres, hvis kun ét hukommelsesmodul er installeret.
2. Ved aktivering af Dual Channel-tilstand med to eller fire hukommelsesmoduler anbefales det, at der anvendes hukommelse af samme kapacitet, mærke, hastighed og chips, og at de installeres i sokler med samme farve. For optimal ydeevne, når Dual Channel-tilstand aktiveres med to hukommelsesmoduler, anbefaler vi, at du installerer dem i DDR4_1- og DDR4_2-soklerne.

Installation af et udvidelseskort

Læs følgende retningslinjer, før du begynder at installere et udvidelseskort:

• Sørg for, at bundkortet understøtter udvidelseskortet. Læs omhyggeligt manualen, der fulgte med dit udvidelseskort.
• Sluk altid computeren og træk strømkablet ud af stikkontakten, før du installerer et udvidelseskort for at forhindre hardwarebeskadigelse.

Bagpanelstik

1. PS/2 tastatur/mus-port
   Brug denne port til at tilslutte en PS/2-mus eller et tastatur.
2. USB 3.1 Gen 1-port
   USB 3.1 Gen 1-porten understøtter USB 3.1 Gen 1-specifikationen og er kompatibel med USB 2.0-specifikationen. Du kan tilslutte en USB DAC til denne port eller bruge denne port til USB-enheder.
3. USB 3.1 Gen 1-port
   USB 3.1 Gen 1-porten understøtter USB 3.1 Gen 1-specifikationen og er kompatibel med USB 2.0-specifikationen. Brug denne port til USB-enheder.
4. HDMI-port

   HDMI-porten er HDCP-kompatibel og understøtter Dolby TrueHD- og DTS HD Master Audio-formater. Den understøtter også op til 192 KHz/24bit 8-kanals LPCM lydudgang. Du kan bruge denne port til at tilslutte din HDMI-understøttede skærm. Den maksimalt understøttede opløsning er 4096x2160@24 Hz, men de faktiske understøttede opløsninger afhænger af den anvendte skærm.

   Efter installation af HDMI-enheden skal du sørge for at indstille standard lydafspilningsenheden til HDMI. (Elementnavnet kan variere afhængigt af dit operativsystem.)
   Besøg venligst GIGABYTE's hjemmeside for detaljer om hardwareinstallation.

5. USB 3.1 Gen 2 Type-A-port (rød)
   USB 3.1 Gen 2 Type-A-porten understøtter USB 3.1 Gen 2-specifikationen og er kompatibel med USB 3.1 Gen 1- og USB 2.0-specifikationen. Brug denne port til USB-enheder.
6. USB Type-C™-port
   Den reversible USB-port understøtter USB 3.1 Gen 2-specifikationen og er kompatibel med USB 3.1 Gen 1- og USB 2.0-specifikationen. Brug denne port til USB-enheder.
7. RJ-45 LAN-port (LAN2)
   Gigabit Ethernet LAN-porten giver internetforbindelse med op til 1 Gbps datahastighed. Følgende beskriver tilstandene for LAN-portens LED'er.

   Tilslutnings-/hastigheds-LED:

   Tilstand	Beskrivelse
   Orange	1 Gbps datahastighed
   Grøn	100 Mbps datahastighed
   Slukket	10 Mbps datahastighed

   Aktivitet-LED:

   Tilstand	Beskrivelse
   Blinker	Datatransmission eller -modtagelse finder sted
   Slukket	Ingen datatransmission eller -modtagelse finder sted

8. RJ-45 LAN-port (LAN1)
   Gigabit Ethernet LAN-porten giver internetforbindelse med op til 1 Gbps datahastighed. Følgende beskriver tilstandene for LAN-portens LED'er.

   Tilslutnings-/hastigheds-LED:

   Tilstand	Beskrivelse
   Orange	1 Gbps datahastighed
   Grøn	100 Mbps datahastighed
   Slukket	10 Mbps datahastighed

   Aktivitet-LED:

   Tilstand	Beskrivelse
   Blinker	Datatransmission eller -modtagelse finder sted
   Tændt	Ingen datatransmission eller -modtagelse finder sted

9. Center/Subwoofer-højttalerudgang
   Brug dette lydstik til at tilslutte center/subwoofer-højttalere i en 5.1/7.1-kanals lydkonfiguration.

10. Baghøjttalerudgang
    Dette stik kan bruges til at tilslutte baghøjttalere i en 4/5.1/7.1-kanals lydkonfiguration.

11. Optisk S/PDIF udgangsstik
    Dette stik giver digital lydudgang til et eksternt lydsystem, der understøtter digital optisk lyd. Før du bruger denne funktion, skal du sørge for, at dit lydsystem har et optisk digitalt lydindgangsstik.

12. Line In
    Linjeindgangsstikket. Brug dette lydstik til Line In-enheder såsom et optisk drev, walkman osv.

13. Line Out
    Linjeudgangsstikket. Dette stik understøtter lydforstærkende funktion. For bedre lydkvalitet anbefales det, at du tilslutter din hovedtelefon/højttaler til dette stik (de faktiske effekter kan variere afhængigt af den anvendte enhed). Brug dette lydstik til en hovedtelefon eller 2-kanals højttaler. Dette stik kan bruges til at tilslutte fronthøjttalere i en 4/5.1/7.1-kanals lydkonfiguration.

14. Mic In
    Mikrofonindgangsstikket.

• For at aktivere eller konfigurere den lydforstærkende funktion for Line Out-stikket skal du åbne HD Audio Manager-applikationen.
• Hvis du vil installere en sidehøjttaler, skal du omkonfigurere enten Line In- eller Mic In-stikket til at være sidehøjttalerudgang ved hjælp af HD Audio Manager-applikationen.
• Besøg venligst GIGABYTE's hjemmeside for mere information om lydsoftware.

• Når du fjerner kablet, der er tilsluttet et bagpanelstik, skal du først fjerne kablet fra din enhed og derefter fjerne det fra bundkortet.
• Når du fjerner kablet, skal du trække det lige ud fra stikket. Vrik ikke med det fra side til side for at forhindre en elektrisk kortslutning inde i kabelstikket.

Indbyggede knapper, kontakter og LED'er

BIOS-kontakter og BIOS LED-indikatorer
BIOS-kontakten (BIOS_SW) giver brugerne mulighed for nemt at vælge en anden BIOS til opstart eller overclocking, hvilket hjælper med at reducere BIOS-fejl under overclocking. DualBIOS™ (SB) kontakten gør det muligt at aktivere eller deaktivere DualBIOS™-funktionen. LED-indikatoren (MBIOS_LED/BBIOS_LED) viser, hvilken BIOS der er aktiv.
BIOS_SW

	1: Main BIOS (Start fra hoved-BIOS)
	2: Backup BIOS (Start fra backup-BIOS)

SB

	1: Dual BIOS
	2: Single BIOS

BIOS LED-indikatorer:
MBIOS_LED (Hoved-BIOS er aktiv)
BBIOS_LED (Backup-BIOS er aktiv)

CPU/VGA/DRAM/BOOT (Status-LED'er)
Status-LED'erne viser, om CPU'en, grafikkortet, hukommelsen og operativsystemet fungerer korrekt efter systemstart. Hvis CPU/VGA/DRAM-LED'en lyser, betyder det, at den tilsvarende enhed ikke fungerer normalt; hvis BOOT-LED'en lyser, betyder det, at du endnu ikke har startet operativsystemet.

CPU: CPU-status-LED
VGA: Grafikkort-status-LED
DRAM: Hukommelsesstatus-LED
BOOT: Operativsystem-status-LED

Hurtigknapper
Dette bundkort har 3 hurtigknapper: tænd/sluk-knap, nulstil-knap og nulstil CMOS-knap. Tænd/sluk-knappen og nulstil-knappen giver brugerne mulighed for hurtigt at tænde/slukke eller nulstille computeren i et åbent kabinetmiljø, når de ønsker at skifte hardwarekomponenter eller udføre hardwaretest. Brug denne knap til at rydde BIOS-konfigurationen og nulstille CMOS-værdierne til fabriksindstillinger, når det er nødvendigt.
PW_SW: Power Button (Tænd/sluk-knap)
RST_SW: Reset Button (Nulstil-knap)
CMOS_SW: Clear CMOS Button (Nulstil CMOS-knap)

• Sluk altid computeren, og tag strømkablet ud af stikkontakten, før du nulstiller CMOS-værdierne.
• BEMÆRK: Brug ikke clear CMOS button (nulstil CMOS-knappen), når systemet er tændt, da systemet kan lukke ned, og der kan opstå tab af data eller skader.
• Efter systemgenstart skal du gå til BIOS Setup (BIOS-opsætning) for at indlæse fabriksindstillinger (vælg Load Optimized Defaults (Indlæs optimerede standardindstillinger)) eller manuelt konfigurere BIOS-indstillingerne (se kapitlet "BIOS Setup (BIOS-opsætning)" for BIOS-konfigurationer).

OC Button (OC-knap)
OC-knappen hjælper entusiaster og overclockere med ikke kun at få mest muligt ud af deres hardware, men også den absolut mest behagelige OC-oplevelse.
OC Button (OC-knap): Tryk på denne knap for at indlæse den mest optimerede GIGABYTE overclocking-konfiguration til din hardware.

Interne Tilslutninger

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. CPU_OPT
6. SYS_FAN5_PUMP/SYS_FAN6_PUMP
7. EC_TEMP1/EC_TEMP2
8. LED_C1
9. LED_C2
10. SATA EXPRESS
11. SATA3 0/1/2/3/4/5/6/7

12. U2_32G
13. M2F_32G
14. F_PANEL
15. F_AUDIO
16. SPDIF_O
17. F_USB30_1/F_USB30_2
18. F_USB1/F_USB2
19. TPM
20. BAT
21. CLR_CMOS

Læs følgende retningslinjer, før du tilslutter eksterne enheder:

• Sørg først for, at dine enheder er kompatible med de stik, du ønsker at tilslutte.
• Før du installerer enhederne, skal du sørge for at slukke for enhederne og din computer. Træk netledningen ud af stikkontakten for at forhindre skade på enhederne.
• Efter installation af enheden og før du tænder computeren, skal du sørge for, at enhedskablet er sikkert fastgjort til stikket på bundkortet.

1/2) ATX_12V/ATX (2x4 12V Strømstik og 2x12 Hovedstrømstik)
Ved brug af strømstikket kan strømforsyningen levere tilstrækkelig stabil strøm til alle komponenterne på bundkortet. Før du tilslutter strømstikket, skal du først sørge for, at strømforsyningen er slukket, og at alle enheder er korrekt installeret. Strømstikket har et idiotsikkert design. Tilslut strømforsyningskablet til strømstikket i den korrekte retning. 12V strømstikket forsyner primært CPU'en med strøm. Hvis 12V strømstikket ikke er tilsluttet, starter computeren ikke.

For at imødekomme udvidelseskrav anbefales det at anvende en strømforsyning, der kan håndtere højt strømforbrug (500W eller mere). Hvis der anvendes en strømforsyning, der ikke leverer den nødvendige strøm, kan resultatet føre til et ustabilt eller ikke-startbart system.

Pin nr.	Definition	Pin nr.	Definition
1	GND (Kun for 2x4-pin 12V)	5	+12V (Kun for 2x4-pin 12V)
2	GND (Kun for 2x4-pin 12V)	6	+12V (Kun for 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Pin nr.	Definition	Pin nr.	Definition
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (blød Tænd/Sluk)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (standby +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kun for 2x12-pin ATX)	23	+5V (Kun for 2x12-pin ATX)
12	3.3V (Kun for 2x12-pin ATX)	24	GND (Kun for 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Ventilatorhoveder)
Alle ventilatorhoveder på dette bundkort er 4-benede. De fleste ventilatorhoveder har et idiotsikkert indsættelsesdesign. Når du tilslutter et ventilatorkabel, skal du sørge for at tilslutte det i den korrekte retning (den sorte ledning er jordledningen). Hastighedsreguleringsfunktionen kræver brug af en ventilator med hastighedsreguleringsdesign. For optimal varmeafledning anbefales det, at en systemventilator installeres inde i kabinettet.

Pin nr.	Definition
1	GND
2	Spændingshastighedsregulering
3	Sense
4	PWM Hastighedsregulering

5. CPU_OPT (Vandkøling CPU Ventilatorhoved)
   Ventilatorhovedet er 4-benet og har et idiotsikkert indsættelsesdesign. De fleste ventilatorhoveder har et idiotsikkert indsættelsesdesign. Når du tilslutter et ventilatorkabel, skal du sørge for at tilslutte det i den korrekte retning (den sorte ledning er jordledningen). Hastighedsreguleringsfunktionen kræver brug af en ventilator med hastighedsreguleringsdesign.


   Pin nr.	Definition
   1	GND
   2	Spændingshastighedsregulering
   3	Sense
   4	PWM Hastighedsregulering

6. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Systemventilator/Vandkølingspumpehoveder)
   Ventilator-/pumpehovederne er 4-benede. De fleste ventilatorhoveder har et idiotsikkert indsættelsesdesign. Når du tilslutter et ventilatorkabel, skal du sørge for at tilslutte det i den korrekte retning (den sorte ledning er jordledningen). Hastighedsreguleringsfunktionen kræver brug af en ventilator med hastighedsreguleringsdesign. For optimal varmeafledning anbefales det, at en systemventilator installeres inde i kabinettet. Hovederne giver også hastighedsregulering til en vandkølingspumpe, se kapitel "BIOS Setup," "M.I.T.," for mere information.


   Pin nr.	Definition
   1	GND
   2	Spændingshastighedsregulering
   3	Sense
   4	PWM Hastighedsregulering

• Sørg for at tilslutte ventilatorkabler til ventilatorhovederne for at forhindre, at din CPU og dit system overophedes. Overophedning kan resultere i skade på CPU'en, eller systemet kan fryse.
• Disse ventilatorhoveder er ikke konfigurations-jumperblokke. Placer ikke en jumperhætte på hovederne.

7. EC_TEMP1/EC_TEMP2 (Temperatursensorhoveder)
   Tilslut termistorkablerne til hovederne for temperaturregistrering.


   Pin nr.	Definition
   1	SENSOR IND
   2	GND

8. LED_C1 (CPU Køler LED-strip/RGB LED-strip Forlængerkabel Hoved)
   Hovedet kan bruges til at tilslutte en CPU-køler LED-strip eller en standard 5050 RGB LED-strip (12V/G/R/B), med en maksimal effekt på 2A (12V) og en maksimal længde på 2m.


   Pin nr.	Definition
   1	12V
   2	G
   3	R
   4	B

Tilslutning af CPU-kølerens LED-strip:
Tilslut stikket til CPU-kølerens LED-strip (markeret med en pil) til Pin 1 (12V) på dette header.
Tilslutning af standard LED-strip: Tilslut den ene ende af RGB LED-strip forlængerkablet til headeren og den anden ende til din RGB LED-strip. Den sorte ledning (markeret med en trekant på stikket) på forlængerkablet skal tilsluttes til Pin 1 (12V) på dette header. 12V-benet (markeret med en pil) i den anden ende af forlængerkablet skal justeres med LED-strippens 12V. Vær forsigtig med tilslutningsretningen af LED-strippen; forkert tilslutning kan føre til beskadigelse af LED-strippen.

9. LED_C2 (Header til forlængerkabel til RGB (RGBW) LED-strip)
   Headeren kan bruges til at tilslutte en standard 5050 RGB (RGBW) LED-strip (12V/G/R/B/W) med en maksimal effekt på 2A (12V) og en maksimal længde på 2m.
   Tilslut den ene ende af RGB (RGBW) LED-strip forlængerkablet til headeren og den anden ende til din RGB (RGBW) LED-strip. Den sorte ledning (markeret med en trekant på stikket) på forlængerkablet skal tilsluttes til Pin 1 (12V) på dette header. 12V-benet (markeret med en pil) i den anden ende af forlængerkablet skal justeres med LED-strippens 12V. Vær forsigtig med tilslutningsretningen af LED-strippen; forkert tilslutning kan føre til beskadigelse af LED-strippen.


   Ben-nr.	Definition
   1	12V
   2	G
   3	R
   4	B
   5	W

   Før enhederne installeres, skal du sørge for at slukke for enhederne og din computer. Træk netledningen ud af stikkontakten for at forhindre beskadigelse af enhederne.

   For at tænde/slukke lysene på RGB (RGBW) LED-strippen, henvises til instruktionerne i kapitlet "BIOS Setup" (BIOS-opsætning).

10. SATA EXPRESS (SATA Express-stik)
    Hvert SATA Express-stik understøtter en enkelt SATA Express-enhed.



11. SATA3 0/1/2/3/4/5/6/7 (SATA 6Gb/s-stik)
    SATA-stikkene overholder SATA 6Gb/s-standarden og er kompatible med SATA 3Gb/s- og SATA 1.5Gb/s-standarderne. Hvert SATA-stik understøtter en enkelt SATA-enhed. AMD Chipset understøtter RAID 0, RAID 1 og RAID 10. Se kapitel "Configuring a RAID Set" (Konfiguration af et RAID-sæt) for instruktioner om, hvordan man konfigurerer et RAID-array.


    Ben-nr.	Definition
    1	GND
    2	TXP
    3	TXN
    4	GND
    5	RXN
    6	RXP
    7	GND

12. U2_32G (U.2-stik)
    U.2-stikket understøtter en enkelt U.2-enhed.


13. M2F_32G (M.2 Socket 3-stik)
    M.2-stikket understøtter M.2 SATA SSD'er og M.2 PCIe SSD'er og understøtter SATA RAID-konfiguration via AMD Chipset. Bemærk venligst, at en M.2 PCIe SSD ikke kan bruges til at oprette et RAID-array. til kapitel "Configuring a RAID Set" (Konfiguration af et RAID-sæt) for instruktioner om, hvordan man konfigurerer et RAID-array.

    1. Brug en skruetrækker til at løsne skruen og møtrikken fra bundkortet. Find det korrekte monteringshul til den M.2 SSD, der skal installeres, og skru derefter møtrikken fast først.
    2. Skub M.2 SSD'en ind i stikket i en vinkel.
    3. Tryk M.2 SSD'en ned og fastgør den derefter med skruen.

       Vælg det korrekte hul til den M.2 SSD, der skal installeres, og fastgør skruen og møtrikken igen.

Installationsbemærkninger for M2F_32G- og SATA-stikkene:
På grund af det begrænsede antal baner leveret af chipsættet kan tilgængeligheden af SATA-stikkene blive påvirket af typen af enheder installeret i M2F_32G-stikket. M2F_32G-stikket deler båndbredde med SATA3 3-stikket. Se følgende tabel for detaljer.

Type M.2 SSD/stik	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe x4 SSD*
M.2 PCIe x2 SSD
Ingen M.2 SSD installeret

: Tilgængelig,
: Ikke tilgængelig
* Kun for AMD Ryzen ™ processor.

14. F_PANEL (Frontpanel-header)
    Tilslut afbryderen, nulstillingsafbryderen, højttaleren, chassisindtrængningsafbryderen/sensoren og systemstatusindikatoren på chassiset til dette header i henhold til benfordelingen nedenfor. Bemærk de positive og negative ben, før kablerne tilsluttes.

    • PLED/PWR_LED (Strøm-LED, Gul/Lilla):

      Systemstatus	LED
      S0	Til
      S3/S4/S5	Fra

      Forbindes til strømstatusindikatoren på kabinettets frontpanel. LED'en er tændt, når systemet kører. LED'en er slukket, når systemet er i S3/S4 dvaletilstand eller slukket (S5).

    • PW (Power Switch, Red): Forbindes til strømafbryderen på kabinettets frontpanel. Du kan konfigurere måden, hvorpå du slukker dit system ved hjælp af strømafbryderen (se afsnit "BIOS Setup" (BIOS-opsætning), "Power" (Strøm), for mere information).
    • SPEAK (Speaker, Orange): Forbindes til højttaleren på kabinettets frontpanel. Systemet rapporterer systemopstartsstatus ved at udsende en biplyd. Én enkelt kort biplyd vil høres, hvis der ikke registreres noget problem ved systemopstart.
    • HD (Hard Drive Activity LED, Blue): Forbindes til LED'en for harddiskaktivitet på kabinettets frontpanel. LED'en er tændt, når harddisken læser eller skriver data.
    • RES (Reset Switch, Green): Forbindes til nulstillingsafbryderen på kabinettets frontpanel. Tryk på nulstillingsafbryderen for at genstarte computeren, hvis computeren fryser og ikke kan udføre en normal genstart.
    • CI (Chassis Intrusion Header, Gray): Forbindes til kabinetindtrængningsafbryderen/-sensoren på kabinettet, der kan registrere, om kabinetdækslet er fjernet. Denne funktion kræver et kabinet med en kabinetindtrængningsafbryder/-sensor.
    • NC (Orange): Ingen forbindelse.

      Frontpanelets design kan variere afhængigt af kabinettet. Et frontpanelmodul består hovedsageligt af strømafbryder, nulstillingsafbryder, strøm-LED, harddiskaktivitets-LED, højttaler mv. Når du forbinder dit kabinets frontpanelmodul til denne header, skal du sørge for, at ledningsforbindelserne og pin-forbindelserne er matchet korrekt.
    15. F_AUDIO (Front Panel Audio Header)
        Frontpanel-lydheaderen understøtter Intel High Definition audio (HD) og AC'97 audio. Du kan tilslutte dit kabinetfrontpanel-lydmodul til denne header. Sørg for, at modulstikkets ledningsforbindelser matcher motherboard-headerens pin-forbindelser. Forkert forbindelse mellem modulstikket og motherboard-headeren vil gøre enheden ude af stand til at fungere eller endda beskadige den.

        For HD Frontpanel-lyd:

        Pin-nr.	Definition
        1	MIC2_L
        2	GND
        3	MIC2_R
        4	NC
        5	LINE2_R
        6	Sense
        7	FAUDIO_JD
        8	Ingen pin
        9	LINE2_L
        10	Sense

        For AC'97 Frontpanel-lyd:

        Pin-nr.	Definition
        1	MIC
        2	GND
        3	MIC Power
        4	NC
        5	Line Out (R)
        6	NC
        7	NC
        8	Ingen pin
        9	Line Out (L)
        10	NC

    • Frontpanel-lydheaderen understøtter HD audio som standard.
    • Lydsignaler vil være til stede på både front- og bagpanel-lydforbindelserne samtidigt.
    • Nogle kabinetter leveres med et frontpanel-lydmodul, der har separate stik på hver ledning i stedet for et enkelt stik. For information om tilslutning af frontpanel-lydmodulet, der har forskellige ledningsforbindelser, bedes du kontakte kabinetproducenten.

16. SPDIF_O (S/PDIF Out Header)
    Denne header understøtter digital S/PDIF Out og forbinder et S/PDIF digitalt lydkabel (leveres med udvidelseskort) for digital lydudgang fra dit motherboard til visse udvidelseskort som grafikkort og lydkort. For eksempel kan nogle grafikkort kræve, at du bruger et S/PDIF digitalt lydkabel til digital lydudgang fra dit motherboard til dit grafikkort, hvis du ønsker at tilslutte en HDMI-skærm til grafikkortet og have digital lydudgang fra HDMI-skærmen samtidigt. For information om tilslutning af S/PDIF digitale lydkabel, læs omhyggeligt manualen til dit udvidelseskort.


    Pin-nr.	Definition
    1	SPDIFO
    2	GND

17. F_USB30_1/F_USB30_2 (USB 3.1 Gen 1 Headers)
    Headersene overholder USB 3.1 Gen 1 og USB 2.0 specifikationerne og kan levere to USB-porte. For køb af det valgfri 3.5" frontpanel, der leverer to USB 3.1 Gen 1-porte, bedes du kontakte den lokale forhandler.


    Pin-nr.	Definition	Pin-nr.	Definition
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13 B S S	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20 S	Ingen pin

18. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    Headersene overholder USB 2.0/1.1 specifikationen. Hver USB-header kan levere to USB-porte via et valgfrit USB-beslag. For køb af det valgfri USB-beslag, bedes du kontakte den lokale forhandler.


    Pin-nr.	Definition	Pin-nr.	Definition
    1	Strøm (5V)	6	USB DY+
    2	Strøm (5V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	Ingen pin
    5	USB DX+	10	NC

• Sæt ikke IEEE 1394-beslaget (2x5-ben) i USB 2.0/1.1-headeren.
• Før du installerer USB-beslaget, skal du sørge for at slukke din computer og trække strømkablet ud af stikkontakten for at forhindre beskadigelse af USB-beslaget.

19. TPM (Trusted Platform Module Header)
    Du kan tilslutte en TPM (Trusted Platform Module) til denne header.


    Pin nr.	Definition	Pin nr.	Definition
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Ingen ben	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

20. BAT (Batteri)
    Batteriet leverer strøm til at bevare værdierne (såsom BIOS-konfigurationer, dato- og klokkeslætsinformation) i CMOS, når computeren er slukket. Udskift batteriet, når batterispændingen falder til et lavt niveau, ellers er CMOS-værdierne muligvis ikke nøjagtige eller kan gå tabt.
    Du kan nulstille CMOS-værdierne ved at fjerne batteriet:

    1. Sluk din computer og træk strømkablet ud.
    2. Fjern forsigtigt batteriet fra batteriholderen og vent et minut. (Eller brug en metalgenstand som en skruetrækker til at røre batteriholderens positive og negative terminaler, så de kortsluttes i 5 sekunder.)
    3. Udskift batteriet.
    4. Sæt strømkablet i og genstart din computer. S F

• Sluk altid din computer og træk strømkablet ud, før du udskifter batteriet.
• Udskift batteriet med et tilsvarende. Eksplosionsfare, hvis batteriet udskiftes med en forkert model.
• Kontakt købsstedet eller en lokal forhandler, hvis du ikke selv kan udskifte batteriet eller er usikker på batterimodellen.
• Når du installerer batteriet, skal du bemærke orienteringen af den positive side (+) og den negative side (-) B_ _ af batteriet (den positive side skal vende opad).
• Brugte batterier skal håndteres i overensstemmelse med lokale miljøregler.

21. CLR_CMOS (Clear CMOS Jumper)
    Brug denne jumper til at rydde BIOS-konfigurationen og nulstille CMOS-værdierne til fabriksindstillingerne. For at rydde CMOS-værdierne skal du bruge en metalgenstand som en skruetrækker til at berøre de to ben i et par sekunder.

    	Åben: Normal
    	Kortsluttet: Ryd CMOS-værdier

    • Sluk altid din computer og træk strømkablet ud af stikkontakten, før du rydder CMOS-værdierne.
    • Efter systemgenstart skal du gå til BIOS Setup for at indlæse fabriksindstillinger (vælg Load Optimized Defaults (Indlæs optimerede standardindstillinger)) eller manuelt konfigurere BIOS-indstillingerne (se kapitlet "BIOS Setup" for BIOS-konfigurationer).

BIOS-opsætning

BIOS (Basic Input and Output System) registrerer systemets hardwareparametre i CMOS'en på bundkortet. Dets hovedfunktioner inkluderer udførelse af Power-On Self-Test (POST) under systemopstart, lagring af systemparametre og indlæsning af operativsystem, osv. BIOS inkluderer et BIOS Setup-program, der giver brugeren mulighed for at ændre grundlæggende systemkonfigurationsindstillinger eller aktivere visse systemfunktioner. Når strømmen er slukket, forsyner batteriet på bundkortet den nødvendige strøm til CMOS'en for at bevare konfigurationsværdierne i CMOS'en. For at få adgang til BIOS Setup-programmet skal du trykke på <Delete>-tasten under POST, når strømmen tændes. For at opgradere BIOS skal du bruge enten GIGABYTE Q-Flash eller @BIOS-værktøjet.

• Q-Flash giver brugeren mulighed for hurtigt og nemt at opgradere eller sikkerhedskopiere BIOS uden at starte operativsystemet.
• @BIOS er et Windows-baseret værktøj, der søger efter og downloader den nyeste version af BIOS fra internettet og opdaterer BIOS.

• Da BIOS-flashing potentielt er risikabelt, hvis du ikke oplever problemer med den aktuelle version af BIOS, anbefales det, at du ikke flasher BIOS. Hvis du flasher BIOS, skal du gøre det med forsigtighed. Utilstrækkelig BIOS-flashing kan resultere i systemfejl.
• Det anbefales, at du ikke ændrer standardindstillingerne (medmindre det er nødvendigt) for at forhindre systemustabilitet eller andre uventede resultater. Utilstrækkelig ændring af indstillingerne kan resultere i, at systemet ikke starter. Hvis dette sker, skal du prøve at rydde CMOS-værdierne og nulstille bundkortet til standardværdierne. (Se afsnittet "Load Optimized Defaults" (Indlæs optimerede standardindstillinger) i dette kapitel eller introduktionerne til batteriet/clear CMOS-jumperen i kapitlet "Hardware Installation" (Hardwareinstallation) for, hvordan man rydder CMOS-værdierne.)

Opstartsskærm

Følgende opstartslogo-skærm vil vises, når computeren starter.
(Eksempel BIOS-version: D5)

Der er to forskellige BIOS-tilstande som følger, og du kan bruge <F2>-tasten til at skifte mellem de to tilstande. Classic Setup-tilstanden giver detaljerede BIOS-indstillinger. Du kan trykke på piletasterne på dit tastatur for at bevæge dig mellem elementerne og trykke på <Enter> for at acceptere eller åbne en undermenu. Eller du kan bruge din mus til at vælge det ønskede element. Easy Mode giver brugere mulighed for hurtigt at se deres aktuelle systeminformation eller foretage justeringer for optimal ydeevne. I Easy Mode kan du bruge din mus til at bevæge dig gennem konfigurationselementerne.

• Når systemet ikke er stabilt som sædvanligt, skal du vælge "Load Optimized Defaults" (Indlæs optimerede standardindstillinger) for at nulstille dit system til dets standardindstillinger.
• BIOS Setup-menuerne beskrevet i dette kapitel er kun til reference og kan variere afhængigt af BIOS-versionen.

M.I.T.

Om systemet vil fungere stabilt med de overclock-/overspændingsindstillinger, du har foretaget, afhænger af dine samlede systemkonfigurationer. Forkert overclocking/overspænding kan føre til skader på CPU, chipset eller hukommelse og reducere disse komponenters levetid. Denne side er kun for avancerede brugere, og vi anbefaler, at du ikke ændrer standardindstillingerne for at forhindre systemustabilitet eller andre uventede resultater. (Utilstrækkelig ændring af indstillingerne kan medføre, at systemet ikke kan starte op. Hvis dette sker, skal du rydde CMOS-værdierne og nulstille bundkortet til standardindstillingerne.)

• Avancerede Frekvensindstillinger
  Host Clock-værdi
  Viser den aktuelle Host Clock-driftsfrekvens.
  CPU Clock-forhold
  Gør det muligt at ændre clock-forholdet for den installerede CPU. Det justerbare område afhænger af den installerede CPU.
  CPU-frekvens
  Viser den aktuelle CPU-driftsfrekvens.
• Avancerede CPU Core-indstillinger
  CPU Clock-forhold, CPU-frekvens
  Ovenstående indstillinger er synkrone med dem under de samme punkter i menuen Avancerede Frekvensindstillinger.
  Core Performance Boost-forhold ^(Bemærk)
  Gør det muligt at ændre forholdet for CPB. Det justerbare område afhænger af den installerede CPU. (Standard: Auto)
  Core Performance Boost ^(Bemærk)
  Gør det muligt at bestemme, om Core Performance Boost (CPB)-teknologien, en CPU-ydeevneforbedrende teknologi, skal aktiveres. (Standard: Auto)
  Turbo Performance Boost-forhold ^(Bemærk)
  Gør det muligt at bestemme, om CPU-ydeevnen skal forbedres. (Standard: Deaktiveret)
  AMD Cool&Quiet-funktion

  Aktiveret	Lader AMD Cool'n'Quiet-driveren dynamisk justere CPU-clock og VID for at reducere computerens varmeudvikling og strømforbrug. (Standard)
  Deaktiveret	Deaktiverer denne funktion.

  SVM-tilstand
  Virtualisering forbedret af Virtualization Technology vil tillade en platform at køre flere operativsystemer og applikationer i uafhængige partitioner. Med virtualisering kan ét computersystem fungere som flere virtuelle systemer. (Standard: Aktiveret)
  C6-tilstand ^{(Bemærk 1)}
  Gør det muligt at bestemme, om CPU'en skal gå i C6-tilstand under systemets dvaletilstand. Når aktiveret, vil CPU-kernefrekvensen blive reduceret under systemets dvaletilstand for at mindske strømforbruget. C6-tilstanden er en mere forbedret strømbesparende tilstand end C1. (Standard: Aktiveret)
  Global C-state-kontrol ^{(Bemærk 1)}
  Gør det muligt at bestemme, om CPU'en skal gå i C-tilstande. Når aktiveret, vil CPU-kernefrekvensen blive reduceret under systemets dvaletilstand for at mindske strømforbruget. (Standard: Aktiveret)
  SMT-tilstand ^{(Bemærk 1)}
  Gør det muligt at aktivere eller deaktivere CPU Simultaneous Multi-Threading-teknologien. Denne funktion virker kun for operativsystemer, der understøtter multi-processor-tilstand. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
  Downcore-kontrol ^{(Bemærk 1)}
  Gør det muligt at vælge antallet af CPU-kerner, der skal aktiveres (antallet af CPU-kerner kan variere afhængigt af CPU'en). Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Bemærk 2)}
  Gør det muligt for BIOS at læse SPD-data på XMP-hukommelsesmoduler for at forbedre hukommelsesydelsen, når aktiveret.

  Deaktiveret	Deaktiverer denne funktion. (Standard)
  Profil1	Bruger Profil 1-indstillingerne.
  Profil2 (Bemærk 2)	Bruger Profil 2-indstillingerne.

  Systemhukommelsesmultiplikator
  Gør det muligt at indstille systemhukommelsesmultiplikatoren. Auto indstiller hukommelsesmultiplikatoren i henhold til hukommelsens SPD-data. (Standard: Auto)
  Hukommelsesfrekvens (MHz)
  Den første hukommelsesfrekvensværdi er den normale driftsfrekvens for den anvendte hukommelse; den anden er hukommelsesfrekvensen, der automatisk justeres i henhold til Systemhukommelsesmultiplikator-indstillingerne.

• Avancerede Hukommelsesindstillinger
  Extreme Memory Profile (X.M.P.) ^{(Bemærk 2)} , Systemhukommelsesmultiplikator, Hukommelsesfrekvens(Mhz)
  Ovenstående indstillinger er synkrone med dem under de samme punkter i menuen Avancerede Frekvensindstillinger.
  Hukommelsestiming-tilstand
  Manuel og Avanceret Manuel gør det muligt at konfigurere Kanalfletning, Rangfletning og hukommelsestiming-indstillingerne nedenfor. Muligheder er: Auto (standard), Manuel, Avanceret Manuel.
  Profil DDR-spænding
  Ved brug af et ikke-XMP-hukommelsesmodul, eller hvis Extreme Memory Profile (X.M.P.) er indstillet til Deaktiveret, vises værdien i henhold til din hukommelsesspecifikation. Når Extreme Memory Profile (X.M.P.) er indstillet til Profil1 eller Profil2, vises værdien i henhold til SPD-dataene på XMP-hukommelsen.
  Kanalfletning
  Aktiverer eller deaktiverer hukommelseskanalfletning. Aktiveret gør det muligt for systemet samtidigt at tilgå forskellige kanaler af hukommelsen for at øge hukommelsesydelsen og stabiliteten. (Standard: Auto)
  Rangfletning
  Aktiverer eller deaktiverer hukommelsesrangfletning. Aktiveret gør det muligt for systemet samtidigt at tilgå forskellige rækker af hukommelsen for at øge hukommelsesydelsen og stabiliteten. (Standard: Auto)

• Kanal A/B Hukommelses Undertime
  Denne undermenu giver hukommelsestiming-indstillinger for hver hukommelseskanal. De respektive timingindstillingsskærme kan kun konfigureres, når Hukommelsestiming-tilstand er indstillet til Manuel eller Avanceret Manuel. Bemærk: Dit system kan blive ustabilt eller undlade at starte efter ændringer i hukommelsestiderne. Hvis dette sker, bedes du nulstille bundkortet til standardværdier ved at indlæse optimerede standarder eller rydde CMOS-værdierne.

• Avancerede Spændingsindstillinger
  Denne undermenu gør det muligt at indstille CPU-, chipset- og hukommelsesspændinger.

• PC Helbredsstatus
  Nulstil Kabinet Åben Status

  Deaktiveret	Bevarer eller rydder registreringen af tidligere kabinetindtrængningsstatus. (Standard)
  Aktiveret	Rydder registreringen af tidligere kabinetindtrængningsstatus, og feltet "Kabinet Åben" vil vise "Nej" ved næste opstart.

  Kabinet Åben
  Viser detektionsstatus for den kabinetindtrængningsdetekteringsenhed, der er tilsluttet bundkortets CI-header. Hvis systemkabinettets dæksel er fjernet, vil dette felt vise "Ja", ellers vil det vise "Nej". For at rydde registreringen af kabinetindtrængningsstatus skal du indstille "Nulstil Kabinet Åben Status" til Aktiveret, gemme indstillingerne i CMOS og derefter genstarte dit system.
  CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/DRAM Kanal A/B Spænding/DDRVpp A/B/+3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
  Viser de aktuelle systemspændinger.

• Diverse indstillinger
  PCIe Slot-konfiguration
  Gør det muligt at indstille PCI Express-slotternes driftstilstand til Gen 1, Gen 2 eller Gen 3. Den faktiske driftstilstand afhænger af hver slots hardwarespecifikation. Auto lader BIOS automatisk konfigurere denne indstilling. (Standard: Auto)
  3DMark01 Forbedring
  Gør det muligt at bestemme, om ydeevnen for visse ældre benchmarks skal forbedres. (Standard: Deaktiveret)

• Smart Fan 5 Indstillinger
  Overvåg
  Gør det muligt at vælge et mål, der skal overvåges og justeres yderligere. (Standard: CPU FAN)
  Ventilatorhastighedskontrol
  Gør det muligt at bestemme, om ventilatorhastighedskontrolfunktionen skal aktiveres og justere ventilatorhastigheden.

  Normal	Gør det muligt for ventilatoren at køre med forskellige hastigheder alt efter temperaturen. Du kan justere ventilatorhastigheden med System Information Viewer baseret på dine systemkrav. (Standard)
  Stille	Gør det muligt for ventilatoren at køre med lave hastigheder.
  Manuel	Gør det muligt at styre ventilatorhastigheden i kurvegrafen.
  Fuld Hastighed	Gør det muligt for ventilatoren at køre med fuld hastighed.

Ventilatorstyring Brug Temperaturinput
Gør det muligt at vælge referencetemperaturen for ventilatorhastighedskontrol.
Temperaturinterval
Gør det muligt at vælge temperaturintervallet for ændring af ventilatorhastighed.
Ventilator-/Pumpe-kontroltilstand

Auto	Lader BIOS automatisk registrere typen af installeret ventilator/pumpe og indstiller den optimale kontroltilstand. (Standard)
Spænding	Spændingstilstand anbefales til en 3-polet ventilator/pumpe.
PWM	PWM-tilstand anbefales til en 4-polet ventilator/pumpe.

Temperatur
Viser den aktuelle temperatur for det valgte målområde.
Ventilatorhastighed
Viser aktuelle ventilator-/pumpehastigheder.
Temperaturadvarselskontrol
Indstiller advarselsgrænsen for temperatur. Når temperaturen overstiger grænsen, udsender BIOS en advarselslyd. Muligheder er: Deaktiveret (standard), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Ventilator-/Pumpefejl Advarsel
Gør det muligt for systemet at udsende en advarselslyd, hvis ventilatoren/pumpen ikke er tilsluttet eller fejler. Kontroller ventilator-/pumpetilstanden eller ventilator-/pumpeforbindelsen, når dette sker. (Standard: Deaktiveret)

^(Bemærk) Dette punkt vises kun, når du installerer en CPU, der understøtter denne funktion.
^{(Bemærk 1)} Dette punkt vises kun, når du installerer en CPU, der understøtter denne funktion.
^{(Bemærk 2)} Dette punkt vises kun, når du installerer en CPU og et hukommelsesmodul, der understøtter denne funktion.

System

Dette afsnit giver information om din bundkortsmodel og BIOS-version. Du kan også vælge standardssproget, der bruges af BIOS, og manuelt indstille systemtiden.
Systemsprog
Vælger standardssproget, der bruges af BIOS.
Systemdato
Indstiller systemdatoen. Datoformatet er uge (skrivebeskyttet), måned, dag og år. Brug <Enter> til at skifte mellem felterne Måned, Dag og År, og brug tasterne <Page Up> eller <Page Down> til at indstille den ønskede værdi.
Systemtid
Indstiller systemtiden. Tidsformatet er time, minut og sekund. For eksempel er kl. 13:00 13:00:00. Brug <Enter> til at skifte mellem felterne Time, Minut og Sekund, og brug tasterne <Page Up> eller <Page Down> til at indstille den ønskede værdi.
Adgangsniveau
Viser det aktuelle adgangsniveau afhængigt af den anvendte type adgangskodebeskyttelse. (Hvis der ikke er indstillet en adgangskode, vises standard som Administrator.) Administrator-niveauet giver dig mulighed for at foretage ændringer i alle BIOS-indstillinger; Bruger-niveauet giver dig kun mulighed for at foretage ændringer i visse BIOS-indstillinger, men ikke alle.

BIOS

Boot Option Priorities
Angiver den overordnede boot-rækkefølge fra de tilgængelige enheder. Flytbare lagerenheder, der understøtter GPT-formatet, vil blive forsynet med præfikset "UEFI:" i boot-enhedslisten. For at boote fra et operativsystem, der understøtter GPT-partitionering, skal du vælge den enhed, der er forsynet med præfikset "UEFI:". Eller hvis du vil installere et operativsystem, der understøtter GPT-partitionering, såsom Windows 7 64-bit, skal du vælge det optiske drev, der indeholder installationsdisken til Windows 7 64-bit, og som er forsynet med præfikset "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Angiver boot-rækkefølgen for en specifik enhedstype, såsom harddiske, optiske drev, diskettedrev og enheder, der understøtter Boot from LAN-funktionen, osv. Tryk <Enter> på dette punkt for at åbne undermenuen, der viser de tilsluttede enheder af samme type. Dette punkt vises kun, hvis mindst én enhed af denne type er installeret.
Bootup NumLock State
Aktiverer eller deaktiverer Numlock-funktionen på tastaturets numeriske tastatur efter POST. (Standard: On)
Security Option
Angiver, om en adgangskode er påkrævet, hver gang systemet booter, eller kun når du går ind i BIOS Setup. Efter at have konfigureret dette punkt skal du indstille adgangskoden/adgangskoderne under punktet Administrator Password/User Password.

Opsætning	En adgangskode er kun påkrævet for at få adgang til BIOS Setup-programmet.
System	En adgangskode er påkrævet for at boote systemet og for at få adgang til BIOS Setup-programmet. (Standard)

Full Screen LOGO Show
Giver dig mulighed for at bestemme, om GIGABYTE-logoet skal vises ved systemstart. Deaktiveret springer GIGABYTE-logoet over, når systemet starter. (Standard: Enabled)
Fast Boot
Aktiverer eller deaktiverer Fast Boot for at forkorte OS-opstartsprocessen. Ultra Fast giver den hurtigste opstartshastighed. (Standard: Disabled)
SATA Support

Alle SATA-enheder	Alle SATA-enheder er funktionelle i operativsystemet og under POST.
Kun seneste boot-harddisk	Bortset fra det tidligere boot-drev deaktiveres alle SATA-enheder, før OS-boot-processen er fuldført. (Standard)

Dette punkt kan kun konfigureres, når Fast Boot er indstillet til Enabled eller Ultra Fast.
VGA Support
Giver dig mulighed for at vælge, hvilken type operativsystem der skal bootes.

Auto	Aktiverer kun legacy option ROM.
EFI Driver	Aktiverer EFI option ROM. (Standard)

Dette punkt kan kun konfigureres, når Fast Boot er indstillet til Enabled eller Ultra Fast.
USB Support

Deaktiveret	Alle USB-enheder deaktiveres, før OS-boot-processen er fuldført.
Fuld initialisering	Alle USB-enheder er funktionelle i operativsystemet og under POST. (Standard)
Delvis initialisering	En del af USB-enhederne deaktiveres, før OS-boot-processen er fuldført.

Dette punkt kan kun konfigureres, når Fast Boot er indstillet til Enabled. Denne funktion er deaktiveret, når Fast Boot er indstillet til Ultra Fast.
PS2 Devices Support

Deaktiveret	Alle PS/2-enheder deaktiveres, før OS-boot-processen er fuldført.
Aktiveret	Alle PS/2-enheder er funktionelle i operativsystemet og under POST. (Standard)

Dette punkt kan kun konfigureres, når Fast Boot er indstillet til Enabled. Denne funktion er deaktiveret, når Fast Boot er indstillet til Ultra Fast.
Netværksstakdriverunderstøttelse

Deaktiveret	Deaktiverer boot fra netværket. (Standard)
Aktiveret	Aktiverer boot fra netværket.

Dette punkt kan kun konfigureres, når Fast Boot er indstillet til Enabled eller Ultra Fast.
Windows 10-funktioner
Giver dig mulighed for at vælge det operativsystem, der skal installeres. (Standard: Other OS)
CSM Support
Aktiverer eller deaktiverer UEFI CSM (Compatibility Support Module) for at understøtte en legacy PC-boot-proces.

Aktiveret	Aktiverer UEFI CSM. (Standard)
Deaktiveret	Deaktiverer UEFI CSM og understøtter kun UEFI BIOS-boot-processen.

Dette punkt kan kun konfigureres, når Windows 10 Features er indstillet til Windows 10 eller Windows 10 WHQL.
LAN PXE Boot Option ROM
Giver dig mulighed for at vælge, om legacy option ROM for LAN-controlleren skal aktiveres. (Standard: Disabled) Dette punkt kan kun konfigureres, når CSM Support er indstillet til Enabled.
Styring af lager-bootindstilling
Giver dig mulighed for at vælge, om UEFI eller legacy option ROM skal aktiveres for lagerenhedscontrolleren.

Deaktiveret	Deaktiverer option ROM.
Kun UEFI	Aktiverer kun UEFI option ROM.
Kun Legacy	Aktiverer kun legacy option ROM. (Standard)

Dette punkt kan kun konfigureres, når CSM Support er indstillet til Enabled.
Andre PCI-enheds ROM-prioritet
Giver dig mulighed for at vælge, om UEFI eller Legacy option ROM skal aktiveres for PCI-enhedscontrolleren, bortset fra LAN-, lager- og grafikcontrollere.

Deaktiveret	Deaktiverer option ROM.
Kun UEFI	Aktiverer kun UEFI option ROM. (Standard)
Kun Legacy	Aktiverer kun legacy option ROM.

Dette punkt kan kun konfigureres, når CSM Support er indstillet til Enabled.
Netværksstak
Deaktiverer eller aktiverer boot fra netværket for at installere et GPT-format OS, såsom installation af OS'et fra Windows Deployment Services-serveren. (Standard: Disabled)
Ipv4 PXE-understøttelse
Aktiverer eller deaktiverer IPv4 PXE-understøttelse. Dette punkt kan kun konfigureres, når Network Stack er aktiveret.
Ipv4 HTTP-understøttelse
Aktiverer eller deaktiverer HTTP-boot-understøttelse for IPv4. Dette punkt kan kun konfigureres, når Network Stack er aktiveret.
Ipv6 PXE-understøttelse
Aktiverer eller deaktiverer IPv6 PXE-understøttelse. Dette punkt kan kun konfigureres, når Network Stack er aktiveret.
Ipv6 HTTP-understøttelse
Aktiverer eller deaktiverer HTTP-boot-understøttelse for IPv6. Dette punkt kan kun konfigureres, når Network Stack er aktiveret.
Administratoradgangskode
Giver dig mulighed for at konfigurere en administratoradgangskode. Tryk <Enter> på dette punkt, indtast adgangskoden, og tryk derefter på <Enter>. Du vil blive bedt om at bekræfte adgangskoden. Indtast adgangskoden igen, og tryk på <Enter>. Du skal indtaste administratoradgangskoden (eller brugeradgangskoden) ved systemstart og ved adgang til BIOS Setup. I modsætning til brugeradgangskoden giver administratoradgangskoden dig mulighed for at foretage ændringer i alle BIOS-indstillinger.
Brugeradgangskode
Giver dig mulighed for at konfigurere en brugeradgangskode. Tryk <Enter> på dette punkt, indtast adgangskoden, og tryk derefter på <Enter>. Du vil blive bedt om at bekræfte adgangskoden. Indtast adgangskoden igen, og tryk på <Enter>. Du skal indtaste administratoradgangskoden (eller brugeradgangskoden) ved systemstart og ved adgang til BIOS Setup. Brugeradgangskoden giver dig dog kun mulighed for at foretage ændringer i visse BIOS-indstillinger, men ikke alle. For at annullere adgangskoden skal du trykke på <Enter> på adgangskodepunktet, og når du bliver bedt om adgangskoden, skal du først indtaste den korrekte. Når du bliver bedt om en ny adgangskode, skal du trykke på <Enter> uden at indtaste nogen adgangskode. Tryk igen på <Enter>, når du bliver bedt om at bekræfte. BEMÆRK: Inden du indstiller brugeradgangskoden, skal du sørge for at indstille administratoradgangskoden først.

Perifere enheder

AMD CPU fTPM
Aktiverer eller deaktiverer TPM 2.0-funktionen integreret i AMD CPU'en. (Standard: Aktiveret)
LED_C Connect
Aktiverer eller deaktiverer lysene fra RGB (RGBW) LED-strippen, der er forbundet til LED_C2-headeren på bundkortet. (Standard: Aktiveret)
RGB Fusion
Giver dig mulighed for at indstille LED-belysningstilstanden for bundkortet.

Fra	Deaktiverer denne funktion.
Pulstilstand	Alle LED'er toner ind og ud samtidigt.
Farvecyklus	Alle LED'er cykler samtidigt gennem et fuldt farvespektrum.
Statisk tilstand	Alle LED'er udsender en enkelt farve. (Standard)
Blitztilstand	Alle LED'er blinker samtidigt til og fra.

Legacy USB-understøttelse
Tillader USB-tastatur/mus at blive brugt i MS-DOS. (Standard: Aktiveret)
XHCI Hand-off
Bestemmer om XHCI Hand-off-funktionen skal aktiveres for et operativsystem uden XHCI Hand-off-understøttelse. (Standard: Aktiveret)
EHCI Hand-off
Bestemmer om EHCI Hand-off-funktionen skal aktiveres for et operativsystem uden EHCI Hand-off-understøttelse. (Standard: Deaktiveret)
Port 60/64-emulering
Aktiverer eller deaktiverer emulering af I/O-porte 64h og 60h. Dette bør aktiveres for fuld legacy-understøttelse af USB-tastaturer/mus i MS-DOS eller i et operativsystem, der ikke understøtter USB-enheder native. (Standard: Deaktiveret)
USB Mass Storage Driver-understøttelse
Aktiverer eller deaktiverer understøttelse af USB-lagringsenheder. (Standard: Aktiveret)
USB-lagringsenheder
Viser en liste over tilsluttede USB mass storage-enheder. Denne post vises kun, når en USB-lagringsenhed er installeret.
DAC-UP 2 Rear USB 3.0 (Udgangsspænding for USB 3.1 Gen 1-porte på bagpanelet)
Giver dig mulighed for at øge udgangsspændingen på USB 3.1 Gen 1-portene på bagpanelet (dem under PS/2-tastatur-/mus-porten) for at styrke stabiliteten af dine USB-enheder.

Normal	Beholder den originale udgangsspænding. (Standard)
Deaktiver USB-busstrøm	Deaktiverer strømmen til USB-stikkene. High-end lydafspillere kan tilslutte deres egen eksterne USB-strømkilde.
Spændingskompensation +0.1V	Tilføjer 0.1V til den originale udgangsspænding.
Spændingskompensation +0.2V	Tilføjer 0.2V til den originale udgangsspænding.
Spændingskompensation +0.3V	Tilføjer 0.3V til den originale udgangsspænding.

DAC-UP 2 Front USB 3.0_1 (Udgangsspænding for USB-porte leveret af den indbyggede F_USB30_1-konnektor)
Giver dig mulighed for at øge udgangsspændingen på USB-portene leveret af den indbyggede F_USB30_1-konnektor for at styrke stabiliteten af dine USB-enheder.

Normal	Beholder den originale udgangsspænding. (Standard)
Deaktiver USB-busstrøm	Deaktiverer strømmen til USB-stikkene. High-end lydafspillere kan tilslutte deres egen eksterne USB-strømkilde.
Spændingskompensation +0.1V	Tilføjer 0.1V til den originale udgangsspænding.
Spændingskompensation +0.2V	Tilføjer 0.2V til den originale udgangsspænding.
Spændingskompensation +0.3V	Tilføjer 0.3V til den originale udgangsspænding.

DAC-UP 2 Front USB 3.0_2 (Udgangsspænding for USB-porte leveret af den indbyggede F_USB30_2-konnektor)
Giver dig mulighed for at øge udgangsspændingen på USB-portene leveret af den indbyggede F_USB30_2-konnektor for at styrke stabiliteten af dine USB-enheder.

Normal	Beholder den originale udgangsspænding. (Standard)
Deaktiver USB-busstrøm	Deaktiverer strømmen til USB-stikkene. High-end lydafspillere kan tilslutte deres egen eksterne USB-strømkilde.
Spændingskompensation +0.1V	Tilføjer 0.1V til den originale udgangsspænding.
Spændingskompensation +0.2V	Tilføjer 0.2V til den originale udgangsspænding.
Spændingskompensation +0.3V	Tilføjer 0.3V til den originale udgangsspænding.

• Trusted Computing
  Aktiverer eller deaktiverer Trusted Platform Module (TPM).
• NVMe-konfiguration
  Viser information om din M.2 NVME PCIe SSD, hvis den er installeret.
• OffBoard SATA-controllerkonfiguration
  Viser information om din M.2 PCIe SSD, hvis den er installeret.

Chipsæt

IOMMU
Aktiverer eller deaktiverer AMD IOMMU-understøttelse. (Standard: Auto)
Integreret grafik ^(Bemærk)
Aktiverer eller deaktiverer den indbyggede grafikfunktion.

Auto	BIOS'en vil automatisk aktivere eller deaktivere den indbyggede grafik afhængigt af det installerede grafikkort. (Standard)
Deaktiveret	Deaktiverer den indbyggede grafik.

UMA Frame Buffer Størrelse ^(Bemærk)
Denne post kan kun konfigureres, når Integreret grafik er indstillet til Force. Frame buffer-størrelse er den samlede mængde systemhukommelse, der udelukkende er allokeret til den indbyggede grafikcontroller. MS-DOS vil f.eks. kun bruge denne hukommelse til visning. Valgmuligheder er: Auto (standard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA-tilstand
Aktiverer eller deaktiverer RAID for SATA-controllerne integreret i Chipsættet eller konfigurerer SATA-controllerne til AHCI-tilstand.

RAID	Aktiverer RAID for SATA-controlleren.
AHCI	Konfigurerer SATA-controllerne til AHCI-tilstand. Advanced Host Controller Interface (AHCI) er en grænsefladespecifikation, der giver lagerdriveren mulighed for at aktivere avancerede Serial ATA-funktioner såsom Native Command Queuing og hot plug. (Standard)

Aktiver chipsæt SATA-port
Aktiverer eller deaktiverer de integrerede SATA-controllere. (Standard: Aktiveret)
Chipsæt SATA-port 0/1/2/3/4/5/6/7
Aktiverer eller deaktiverer hver SATA-port.

^(Bemærk) Denne post er kun tilgængelig, når du installerer en CPU, der understøtter denne funktion.

Strøm

AC BACK (Strøm efter genoprettelse)
Bestemmer systemets tilstand efter genoprettelse af strøm efter et AC-strømsvigt.

Memory (Hukommelse)	Systemet vender tilbage til sin senest kendte vågne tilstand, når AC-strømmen genoprettes.
Always On (Altid tændt)	Systemet tændes, når AC-strømmen genoprettes.
Always Off (Altid slukket)	Systemet forbliver slukket, når AC-strømmen genoprettes. (Standard)

Power On By Keyboard (Tænd via tastatur)
Gør det muligt at tænde systemet via en PS/2-tastaturs vækkehændelse.
Bemærk: For at bruge denne funktion skal du have en ATX-strømforsyning, der leverer mindst 1A på +5VSB-ledningen.

Disabled (Deaktiveret)	Deaktiverer denne funktion. (Standard)
Password (Adgangskode)	Indstil en adgangskode på 1-5 tegn for at tænde systemet.
Keyboard 98 (Tastatur 98)	Tryk på POWER-knappen på Windows 98-tastaturet for at tænde systemet.
Any key (Enhver tast)	Tryk på en vilkårlig tast for at tænde systemet.

Power On Password (Adgangskode til opstart)
Indstil adgangskoden, når Power On By Keyboard er indstillet til Password (Adgangskode). Tryk på <Enter> på dette element, og indstil en adgangskode på op til 5 tegn, og tryk derefter på <Enter> for at acceptere. For at tænde systemet skal du indtaste adgangskoden og trykke på <Enter>.
Bemærk: For at annullere adgangskoden skal du trykke på <Enter> på dette element. Når du bliver bedt om adgangskoden, skal du trykke på <Enter> igen uden at indtaste adgangskoden for at slette adgangskodeindstillingerne.
Power On By Mouse (Tænd via mus)
Gør det muligt at tænde systemet via en PS/2-mus vækkehændelse.
Bemærk: For at bruge denne funktion skal du have en ATX-strømforsyning, der leverer mindst 1A på +5VSB-ledningen.

Disabled (Deaktiveret)	Deaktiverer denne funktion. (Standard)
Move (Bevægelse)	Bevæg musen for at tænde systemet.
Double Click (Dobbeltklik)	Dobbeltklik på venstre museknap for at tænde systemet.

ErP
Bestemmer, om systemet skal forbruge mindst strøm i S5 (nedlukning) tilstand. Bemærk: Når dette element er indstillet til Enabled (Aktiveret), vil følgende funktioner blive utilgængelige: Resume by Alarm (Genoptag via alarm), PME event wake up (PME-begivenhed vækning), Power On By Mouse (Tænd via mus), Power On By Keyboard (Tænd via tastatur) og Wake on LAN (Vækning via LAN).
Soft-Off by PWR-BTTN (Blød nedlukning via tænd/sluk-knap)
Konfigurerer måden at slukke computeren på i MS-DOS-tilstand ved hjælp af tænd/sluk-knappen.

Instant-Off (Øjeblikkelig slukning)	Tryk på tænd/sluk-knappen, hvorefter systemet straks slukkes. (Standard)
Delay 4 Sec. (Forsinkelse 4 sek.)	Tryk og hold tænd/sluk-knappen nede i 4 sekunder for at slukke systemet. Hvis tænd/sluk-knappen trykkes ned i mindre end 4 sekunder, vil systemet gå i slumretilstand.

Resume by Alarm (Genoptag via alarm)
Bestemmer, om systemet skal tændes på et ønsket tidspunkt. (Standard: Disabled (Deaktiveret)) Hvis Enabled (Aktiveret), indstil dato og tid som følger:
Wake up day (Vække-dag): Tænd systemet på et bestemt tidspunkt hver dag eller på en bestemt dag i en måned.
Wake up hour/minute/second (Vække-time/minut/sekund): Indstil tidspunktet, hvor systemet automatisk tændes.
Bemærk: Når du bruger denne funktion, undgå utilstrækkelig nedlukning fra operativsystemet eller fjernelse af AC-strømmen, da indstillingerne ellers muligvis ikke er effektive.
Wake on LAN (Vækning via LAN)
Aktiverer eller deaktiverer Wake on LAN-funktionen. (Standard: Enabled (Aktiveret))
High Precision Event Timer (HPET) (Højpræcisionshændelsestimer)
Aktiverer eller deaktiverer High Precision Event Timer (HPET) i operativsystemet. (Standard: Enabled (Aktiveret))

Gem og afslut

Save & Exit Setup (Gem og afslut opsætning)
Tryk på <Enter> på dette element, og vælg Yes (Ja). Dette gemmer ændringerne i CMOS og afslutter BIOS Setup-programmet. Vælg No (Nej) eller tryk på <Esc> for at vende tilbage til BIOS Setup Main Menu (Hovedmenu for BIOS opsætning).
Exit Without Saving (Afslut uden at gemme)
Tryk på <Enter> på dette element, og vælg Yes (Ja). Dette afslutter BIOS Setup uden at gemme de ændringer, der er foretaget i BIOS Setup, til CMOS. Vælg No (Nej) eller tryk på <Esc> for at vende tilbage til BIOS Setup Main Menu (Hovedmenu for BIOS opsætning).
Load Optimized Defaults (Indlæs optimerede standardindstillinger)
Tryk på <Enter> på dette element, og vælg Yes (Ja) for at indlæse de optimale BIOS-standardindstillinger. BIOS-standardindstillingerne hjælper systemet med at fungere i optimal tilstand. Indlæs altid de optimerede standardindstillinger efter opdatering af BIOS eller efter sletning af CMOS-værdierne.
Boot Override (Tilsidesæt boot)
Giver dig mulighed for at vælge en enhed til at boote med det samme. Tryk på <Enter> på den enhed, du vælger, og vælg Yes (Ja) for at bekræfte. Dit system genstarter automatisk og booter fra den pågældende enhed.
Save Profiles (Gem profiler)
Denne funktion giver dig mulighed for at gemme de aktuelle BIOS-indstillinger til en profil. Du kan oprette op til 8 profiler og gemme som Setup Profile 1~ Setup Profile 8. Tryk på <Enter> for at fuldføre. Eller du kan vælge Select File in HDD/FDD/USB (Vælg fil i HDD/FDD/USB) for at gemme profilen på din lagringsenhed.
Load Profiles (Indlæs profiler)
Hvis dit system bliver ustabilt, og du har indlæst BIOS-standardindstillingerne, kan du bruge denne funktion til at indlæse BIOS-indstillingerne fra en tidligere oprettet profil, uden besværet med at omkonfigurere BIOS-indstillingerne. Vælg først den profil, du ønsker at indlæse, og tryk derefter på <Enter> for at fuldføre. Du kan vælge Select File in HDD/FDD/USB (Vælg fil i HDD/FDD/USB) for at indlæse profilen, der tidligere blev oprettet fra din lagringsenhed, eller indlæse profilen, der automatisk blev oprettet af BIOS, f.eks. ved at gendanne BIOS-indstillingerne til de seneste indstillinger, der fungerede korrekt (last known good record (sidst kendte gode registrering)).

Konfiguration af et RAID-sæt

RAID-niveauer

	RAID 0	RAID 1	RAID 10
Minimum antal harddiske	≥2	2	4
Array-kapacitet	Antal harddiske * Størrelse af den mindste disk	Størrelse af den mindste disk	(Antal harddiske/2) * Størrelse af den mindste disk
Fejltolerance	Nej	Ja	Ja

Inden du begynder, bedes du forberede følgende elementer:

• Mindst to SATA-harddiske eller M.2 SATA SSD. (For at sikre optimal ydeevne anbefales det, at du bruger to harddiske med identisk model og kapacitet).
• En Windows installationsdisk.
• Bundkortsdriverdisk.
• Et USB-flashdrev.

Konfiguration af SATA-controllere

1. Installation af harddiske
   Installer harddiskene/SSD'erne i SATA/M.2-stikkene på bundkortet. Tilslut derefter strømstikkene fra din strømforsyning til harddiskene.
2. Konfiguration af SATA-controllertilstand i BIOS Setup
   Sørg for at konfigurere SATA-controllertilstanden korrekt i systemets BIOS Setup.
   Trin:
   1. Tænd din computer og tryk <Delete> for at åbne BIOS Setup under POST (Power-On Self-Test). Under Chipset skal du sikre, at Chipset SATA Port Enable er aktiveret. Indstil SATA Mode til RAID. Gem derefter indstillingerne og genstart din computer.
   2. Hvis du vil konfigurere UEFI RAID, følg trinene i "C-1." For at åbne den ældre RAID ROM, gem indstillingerne og afslut BIOS Setup. Se "C-2" for mere information.

      De BIOS Setup-menuer, der beskrives i dette afsnit, kan afvige fra de nøjagtige indstillinger for dit bundkort. De faktiske BIOS Setup-menuindstillinger, du vil se, afhænger af det bundkort, du har, og BIOS-versionen.
3. .
   1. UEFI RAID-konfiguration
      Kun Windows 10 64-bit understøtter UEFI RAID-konfiguration.
      Trin:
      1. I BIOS Setup skal du gå til BIOS og indstille Windows 10 Features til Windows 10 og CSM Support til Disabled. Gem ændringerne og afslut BIOS Setup.
      2. Efter systemgenstarten skal du åbne BIOS Setup igen. Gå derefter ind i under-menuen Peripherals\RAIDXpert2 Configuration Utility.
      3. På RAIDXpert2 Configuration Utility-skærmen skal du trykke <Enter> på Array Management for at åbne Create Array-skærmen. Vælg derefter et RAID-niveau. Understøttede RAID-niveauer inkluderer RAID 0, RAID 1 og RAID 10 (de tilgængelige valg afhænger af antallet af installerede harddiske). Tryk derefter <Enter> på Select Physical Disks for at åbne Select Physical Disks-skærmen.
      4. På Select Physical Disks-skærmen skal du vælge de harddiske, der skal inkluderes i RAID-arrayet, og indstille dem til Enabled. Brug derefter pil ned-tasten til at flytte til Apply Changes og tryk <Enter>. Vend derefter tilbage til den forrige skærm og indstil Array Size, Array Size Unit, Read Cache Policy og Write Cache Policy.
      5. Efter indstilling af kapaciteten skal du flytte til Create Array og trykke <Enter> for at starte.
      6. Efter fuldførelse vil du blive ført tilbage til Array Management-skærmen. Under Manage Array Properties kan du se den nye RAID-volumen og information om RAID-niveau, array-navn, array-kapacitet osv.
   2. Konfiguration af ældre RAID ROM
      Åbn den ældre RAID BIOS setup-værktøj for at konfigurere et RAID-array. Spring dette trin over og fortsæt med installationen af Windows-operativsystemet for en ikke-RAID-konfiguration. Trin:

1. Efter at POST-hukommelsestesten starter, og før operativsystemets opstart begynder, skal du lede efter en meddelelse, der siger "Press <Ctrl-R> to Configure" (Tryk <Ctrl-R> for at konfigurere). Tryk <Ctrl> + <R> for at åbne RAID BIOS setup-værktøjet.
2. For at oprette et nyt array, tryk <Enter> på indstillingen Create Array (Opret Array).
3. Valglinjen vil flytte sig til sektionen Disks (Diske) på højre side af skærmen. Vælg de harddiske, der skal inkluderes i RAID-arrayet. Brug pil op- eller pil ned-tasten til at vælge en harddisk og tryk <Insert>. Den valgte harddisk vil blive vist i grønt. For at bruge alle harddiskene skal du blot trykke <A> for at vælge alle. Tryk derefter <Enter>, og valglinjen vil flytte sig til sektionen User Input (Brugerinput) nederst til venstre på skærmen.
4. Vælg først en RAID-tilstand og tryk <Enter>. De tilgængelige valg afhænger af antallet af installerede harddiske. Følg derefter instruktionerne på skærmen for at angive array-størrelsen. Du kan vælge All available space (Al tilgængelig plads) for at bruge den maksimale tilladte størrelse eller bruge pil op- eller pil ned-tasten til at justere størrelsen og trykke <Enter>.
5. Vælg en caching-tilstand. Muligheder inkluderer Read/Write (Læs/Skriv), Read Only (Kun Læs) og None (Ingen). Tryk derefter <Enter> for at fortsætte.
6. Endelig vil en meddelelse, der siger "Confirm Creation of Array" (Bekræft oprettelse af array), vises. Tryk <C> for at bekræfte eller <Esc> for at vende tilbage til den forrige skærm.
7. Når det er fuldført, vil du se det nye array på hovedskærmen. For at afslutte RAID BIOS-værktøjet, tryk <Esc> og tryk derefter <C> for at bekræfte.

^(Bemærk) Se "Internal Connectors" (Interne forbindelser) for installationsvejledninger for M.2- og SATA-stikkene.

Installation af SATA RAID/AHCI-driveren og operativsystemet
Med de korrekte BIOS-indstillinger er du klar til at installere operativsystemet.

Installation af operativsystemet
Da nogle operativsystemer allerede inkluderer SATA RAID/AHCI-driveren, behøver du ikke at installere en separat RAID/ AHCI-driver under Windows-installationsprocessen. Når operativsystemet er installeret, anbefaler vi, at du installerer alle nødvendige drivere fra bundkortets driverdisk ved hjælp af "Xpress Install" (Xpress Installer) for at sikre systemets ydeevne og kompatibilitet. Hvis det operativsystem, der skal installeres, kræver, at du leverer yderligere SATA RAID/AHCI-drivere under OS-installationsprocessen, bedes du se trinene nedenfor:

1. Kopier Hw10-mappen under \Boot-mappen på driverdisken til dit USB-flashdrev.
2. Boot fra Windows installationsdisken og udfør standard OS-installationstrin. Når skærmen, der beder dig om at indlæse driveren, vises, skal du vælge Browse (Gennemse).
3. Indsæt USB-flashdrevet, og naviger derefter til driverens placering. Drivernes placeringer er som følger: \Hw10\RAID\x64
4. Vælg AMD-RAID Bottom Device først og klik Next (Næste) for at indlæse driveren. Vælg derefter AMD-RAID Controller og klik Next (Næste) for at indlæse driveren. Fortsæt til sidst OS-installationen.

Besøg venligst GIGABYTEs hjemmeside for detaljer om konfiguration af et RAID-array.

Installation af drivere

• Før installation af drivere skal du først installere operativsystemet. (Følgende instruktioner bruger Windows 10 som eksempeloperativsystem).
• Efter installation af operativsystemet skal du indsætte bundkortets driverdisk i dit optiske drev. Klik på meddelelsen "Tap to choose what happens with this disc" (Tryk for at vælge, hvad der skal ske med denne disk) i øverste højre hjørne af skærmen og vælg "Run Run.exe." (Kør Run.exe). (Eller gå til Denne computer, dobbeltklik på det optiske drev og udfør Run.exe-programmet).

"Xpress Install" (Xpress Installer) vil automatisk scanne dit system og derefter liste alle de drivere, der anbefales at installere. Du kan klikke på Xpress Install-knappen, og "Xpress Install" (Xpress Installer) vil installere alle de valgte drivere. Eller klik på pilen ikonet for individuelt at installere de drivere, du har brug for.

Besøg venligst GIGABYTEs hjemmeside for mere softwareinformation.

Besøg venligst GIGABYTEs hjemmeside for detaljer om konfiguration af lydsoftwaren.

Fejlfindings-LED-koder

Normal opstart

Kode	Beskrivelse
10	PEI Core er startet.
11	CPU-initialisering før hukommelse er startet.
12~14	Reserveret.
15	North-Bridge-initialisering før hukommelse er startet.
16~18	Reserveret.
19	South-Bridge-initialisering før hukommelse er startet.
1A~2A	Reserveret.
2B~2F	Hukommelsesinitialisering.
31	Hukommelse installeret.
32~36	CPU PEI-initialisering.
37~3A	IOH PEI-initialisering.
3B~3E	PCH PEI-initialisering.
3F~4F	Reserveret.
60	DXE Core er startet.
61	NVRAM-initialisering.
62	Installation af PCH-køretidstjenester.
63~67	CPU DXE-initialisering er startet.
68	PCI-værtbro-initialisering er startet.
69	IOH DXE-initialisering.
6A	IOH SMM-initialisering.
6B~6F	Reserveret.
70	PCH DXE-initialisering.
71	PCH SMM-initialisering.
72	PCH-enhedsinitialisering.
73~77	PCH DXE-initialisering (PCH-modulspecifik).
78	ACPI Core-initialisering.
79	CSM-initialisering er startet.
7A~7F	Reserveret til AMI-brug.
80~8F	Reserveret til OEM-brug (OEM DXE-initialiseringskoder).
90	Faseoverførsel til BDS (Boot Device Selection) fra DXE.
91	Udløs hændelse for at forbinde drivere.
92	PCI Bus-initialisering er startet.
93	PCI Bus hot plug-initialisering.
94	PCI Bus-opregning for at registrere, hvor mange ressourcer der er anmodet om.
95	Kontroller anmodede PCI-enhedsressourcer.
96	Tildel PCI-enhedsressourcer.
97	Konsoludgangsenheder tilsluttes (f.eks. skærm lyser op).
98	Konsolindgangsenheder tilsluttes (f.eks. PS2/USB-tastatur/mus aktiveres).
99	Super IO-initialisering.
9A	USB-initialisering er startet.
9B	Udløs nulstilling under USB-initialiseringsproces.
9C	Registrer og installer alle aktuelt tilsluttede USB-enheder.
9D	Alle aktuelt tilsluttede USB-enheder er aktiveret.
9E~9F	Reserveret.
A0	IDE-initialisering er startet.
A1	Udløs nulstilling under IDE-initialiseringsproces.
A2	Registrer og installer alle aktuelt tilsluttede IDE-enheder.
A3	Alle aktuelt tilsluttede IDE-enheder er aktiveret.
A4	SCSI-initialisering er startet.
A5	Udløs nulstilling under SCSI-initialiseringsproces.
A6	Registrer og installer alle aktuelt tilsluttede SCSI-enheder.
A7	Alle aktuelt tilsluttede SCSI-enheder er aktiveret.
A8	Verificer adgangskode om nødvendigt.
A9	BIOS Setup er startet.
AA	Reserveret.
AB	Vent på brugerkommando i BIOS Setup.
AC	Reserveret.
AD	Udløs "Ready To Boot"-hændelse for OS-opstart.
AE	Opstart til Legacy OS.
AF	Afslut boot-tjenester.
B0	Runtime AP-installation begynder.
B1	Runtime AP-installation slutter.
B2	Legacy Option ROM-initialisering.
B3	Systemnulstilling om nødvendigt.
B4	USB-enhed hot plug-in.
B5	PCI-enhed hot plug.
B6	Rydning af NVRAM.
B7	Omkonfigurer NVRAM-indstillinger.
B8~BF	Reserveret.
C0~CF	Reserveret.

S3 Genoptagelse

Kode	Beskrivelse
E0	S3 Genoptagelse er startet (kaldt fra DXE IPL).
E1	Udfyld boot-scriptdata for S3-genoptagelse.
E2	Initialiserer VGA for S3-genoptagelse.
E3	OS S3 væk-vektoropkald.

Gendannelse

Kode	Beskrivelse
F0	Gendannelsestilstand udløses på grund af ugyldig firmwarevolumenregistrering.
F1	Gendannelsestilstand udløses af brugerens beslutning.
F2	Gendannelse er startet.
F3	Gendannelsesfirmwarebillede fundet.
F4	Gendannelsesfirmwarebillede indlæst.
F5~F7	Reserveret til fremtidige AMI-fremgangskoder.

Fejl

Kode	Beskrivelse
50~55	Fejl ved hukommelsesinitialisering opstår.
56	Ugyldig CPU-type eller -hastighed.
57	CPU-mismatch.
58	CPU selvtest mislykkedes eller mulig CPU-cachefejl.
59	CPU-mikrokode er ikke fundet, eller mikrokodeopdatering mislykkedes.
5A	Intern CPU-fejl.
5B	Nulstil PPI mislykkedes.
5C~5F	Reserveret.
D0	CPU-initialiseringsfejl.
D1	IOH-initialiseringsfejl.
D2	PCH-initialiseringsfejl.
D3	Nogle af de arkitektoniske protokoller er ikke tilgængelige.
D4	PCI-ressourceallokeringsfejl. Uden ressourcer.
D5	Ingen plads til Legacy Option ROM-initialisering.
D6	Ingen konsoludgangsenheder fundet.
D7	Ingen konsolindgangsenheder fundet.
D8	Det er en ugyldig adgangskode.
D9~DA	Kan ikke indlæse boot-indstilling.
DB	Flash-opdatering mislykkedes.
DC	Nulstillingsprotokol mislykkedes.
DE~DF	Reserveret.
E8	S3-genoptagelse mislykkedes.
E9	S3 Genoptagelse PPI ikke fundet.
EA	S3 Genoptagelses-boot-script er ugyldigt.
EB	S3 OS Wake-opkald mislykkedes.
EC~EF	Reserveret.
F8	Gendannelses-PPI er ugyldig.
<F9>	Gendannelseskapsel ikke fundet.
FA	Ugyldig gendannelseskapsel.
FB~FF	Reserveret.

Kontakt os
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Teknisk og ikke-teknisk support (Salg/Marketing): http://esupport.gigabyte.com
WEB-adresse (engelsk): http://www.gigabyte.com
WEB-adresse (kinesisk): http://www.gigabyte.tw

• GIGABYTE eSupport
  For at indsende et teknisk eller ikke-teknisk (Salg/Marketing) spørgsmål, bedes du bruge linket: http://esupport.gigabyte.com


Identificering af din bundkortrevision
Revisionsnummeret på dit bundkort ser ud som dette: "REV: X.X." For eksempel betyder "REV: 1.0", at bundkortets revision er 1.0. Kontroller dit bundkorts revision, før du opdaterer bundkortets BIOS, drivere, eller når du søger teknisk information.
Eksempel:

For flere produktdetaljer, besøg venligst GIGABYTE's hjemmeside.

Ophavsret
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rettigheder forbeholdes. De varemærker, der er nævnt i denne manual, er lovligt registreret til deres respektive ejere.

Referencer

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Download manual

Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.

Download GIGABYTE GA-AX370-Gaming 5 - Bundkortmanual

Tilgængelige sprog
