GIGABYTE GA-AX370-Gaming 5 - Manual da placa-mãe

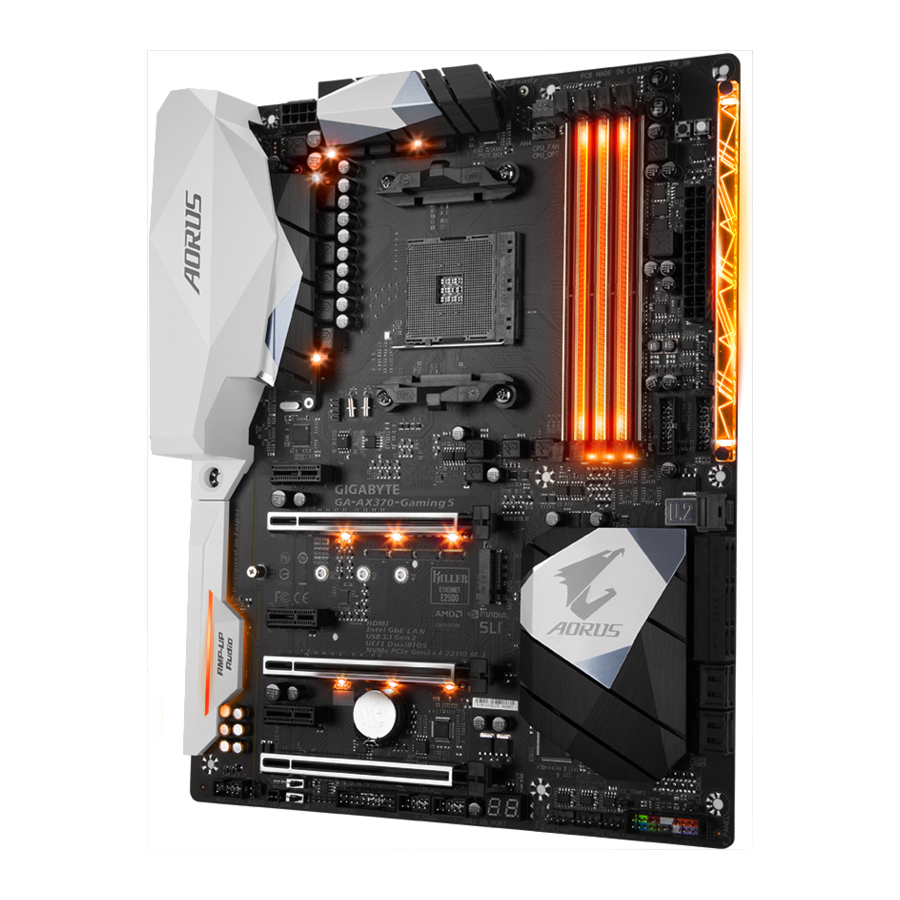

Layout da placa-mãe GA-AX370-Gaming 5

Conteúdo da caixa

• Placa-mãe GA-AX370-Gaming 5
• Disco de driver da placa-mãe
• Manual do utilizador
• Guia de instalação rápida
• Quatro cabos SATA
• Duas abraçadeiras de velcro
• Proteção de E/S
• Um conector de ponte GC-SLI2P
• Um cabo de extensão de fita LED RGB (RGBW)
• Um conector G
• Dois cabos de termístor

* O conteúdo da caixa acima é apenas para referência e os itens reais dependem da embalagem do produto que obtém.
O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação de Hardware

Precauções de instalação

A placa-mãe contém inúmeros circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
• Antes da instalação, não remova ou quebre o autocolante do S/N (Número de série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
• Desligue sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão conectados de forma firme e segura.
• Ao manusear a placa-mãe, evite tocar em quaisquer cabos ou conectores de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão conectados.
• Para evitar danos à placa-mãe, não permita que os parafusos entrem em contacto com o circuito da placa-mãe ou os seus componentes.
• Certifique-se de que não há parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
• Não coloque o sistema de computador numa superfície irregular.
• Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
• Ligar a alimentação do computador durante o processo de instalação pode danificar os componentes do sistema, bem como causar danos físicos ao utilizador.
• Se não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado com o uso do produto, consulte um técnico de informática certificado.
• Se usar um adaptador, cabo de extensão de alimentação ou régua de tomadas, certifique-se de consultar as instruções de instalação e/ou ligação à terra.

Especificações do Produto

CPU	Socket AM4: Processador AMD Ryzen ™ Processadores AMD Série A/Athlon ™ de 7.ª geração (Aceda ao website da GIGABYTE para obter a lista de processadores mais recente.)
Chipset	AMD X370
Memória	4 x sockets DIMM DDR4 com suporte para até 64 GB de memória do sistema Arquitetura de memória de dois canais Suporte para módulos de memória DDR4 2667 (Nota) /2400/2133 MHz Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 Suporte para módulos de memória non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória Extreme Memory Profile (XMP) (Aceda ao website da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos Onboard	Processador Gráfico Integrado: 1 x porta HDMI, suportando uma resolução máxima de 4096x2160@24 Hz * Suporte para a versão HDMI 1.4. Memória partilhada máxima de 2 GB
Áudio	2 x codecs Realtek ® ALC1220 Suporte para Sound Blaster X-Fi MB5 Áudio de Alta Definição 2/4/5.1/7.1 canais Suporte para Saída S/PDIF
LAN	1 x chip Intel ® GbE LAN (10/100/1000 Mbit) (LAN1) 1 x chip Rivet Networks Killer ™ E2500 LAN (10/100/1000 Mbit) (LAN2) * O Teaming não é suportado.
Slots de Expansão	1 x slot PCI Express x16, a funcionar a x16 (PCIEX16) (Nota) * Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de que a instala no slot PCIEX16. 1 x slot PCI Express x16, a funcionar a x8 (PCIEX8) (Nota) * O slot PCIEX8 partilha largura de banda com o slot PCIEX16. Quando o slot PCIEX8 está preenchido, o slot PCIEX16 funciona até ao modo x8. (Os slots PCIEX16 e PCIEX8 estão em conformidade com o padrão PCI Express 3.0.) 1 x slot PCI Express x16, a funcionar a x4 (PCIEX4) * O slot PCIEX4 partilha largura de banda com todos os slots PCI Express x1. O slot PCIEX4 funciona até ao modo x4 quando todos os slots PCI Express x1 estão vazios. 3 x slots PCI Express x1 * Todos os slots PCI Express x1 partilham largura de banda com o slot PCIEX4. O slot PCIEX4/ PCIEX1_2/PCIEX1_3 funciona até ao modo x1 quando o slot PCIEX1_1 está preenchido; o slot PCIEX4 funciona até ao modo x2 quando o slot PCIEX1_2/PCIEX1_3 está preenchido. (Os slots PCIEX4 e PCI Express x1 estão em conformidade com o padrão PCI Express 2.0.)
Interface de Armazenamento	Chipset: 1 x conector M.2 (Socket 3, chave M, tipo 2242/2260/2280/22110 com suporte para SSD SATA e PCIe x4(Nota) /x2) 1 x conector U.2 * Quando o conector U.2 está preenchido, o conector M.2 fica indisponível. Chipset: 2 x conectores SATA Express 8 x conectores SATA 6 Gb/s Suporte para RAID 0, RAID 1 e RAID 10 * Consulte "Conectores Internos" para os avisos de instalação dos conectores M.2 e SATA.
Tecnologia Multi-Gráficos	Suporte para tecnologias NVIDIA ® Quad-GPU SLI ™ e 2-Way NVIDIA ® SLI ™ Suporte para tecnologias AMD Quad-GPU CrossFire ™ e 2-Way AMD CrossFire ™
USB	Controlador ASMedia ® USB 3.1 Gen 2: 1 x porta USB Type-C ™ no painel traseiro, com suporte para USB 3.1 Gen 2 1 x porta USB 3.1 Gen 2 Type-A (vermelha) no painel traseiro Chipset: 2 x portas USB 3.1 Gen 2 Type-A (vermelhas) no painel traseiro 6 x portas USB 3.1 Gen 1 (2 portas no painel traseiro, 4 portas disponíveis através das headers USB internas) 4 x portas USB 2.0/1.1 (disponíveis através das headers USB internas) CPU: 4 x portas USB 3.1 Gen 1 no painel traseiro
Conectores Internos	1 x conector de alimentação principal ATX de 24 pinos 1 x conector de alimentação ATX 12V de 8 pinos 1 x conector U.2 1 x conector M.2 Socket 3 2 x conectores SATA Express 8 x conectores SATA 6 Gb/s 1 x header de ventoinha da CPU 1 x header de ventoinha de arrefecimento a água da CPU 4 x headers de ventoinha do sistema 2 x headers de ventoinha/bomba de arrefecimento a água do sistema 1 x header do painel frontal 1 x header de áudio do painel frontal 1 x header de saída S/PDIF 2 x headers USB 3.1 Gen 1 2 x headers USB 2.0/1.1 1 x header Trusted Platform Module (TPM) 1 x header de cabo de extensão de faixa de LED RGB/faixa de LED do dissipador da CPU 1 x header de cabo de extensão de faixa de LED RGB (RGBW) 2 x headers de sensor de temperatura 1 x jumper Clear CMOS 1 x botão de alimentação 1 x botão de reset 1 x botão Clear CMOS 1 x botão OC 2 x interruptores da BIOS
Conectores do Painel Traseiro	1 x porta de teclado/rato PS/2 1 x porta HDMI 1 x porta USB Type-C ™ com suporte para USB 3.1 Gen 2 3 x portas USB 3.1 Gen 2 Type-A (vermelhas) 6 x portas USB 3.1 Gen 1 2 x portas RJ-45 1 x conector de saída S/PDIF ótico 5 x jacks de áudio (Saída de Altifalante Central/Subwoofer, Saída de Altifalante Traseiro, Entrada de Linha, Saída de Linha, Entrada de Microfone)
Controlador de E/S	Chip Controlador de E/S iTE ®
Monitorização de Hardware	Deteção de voltagem Deteção de temperatura Deteção da velocidade da ventoinha Aviso de sobreaquecimento Aviso de falha da ventoinha Controlo da velocidade da ventoinha * O suporte da função de controlo da velocidade da ventoinha (bomba) dependerá da ventoinha (bomba) que instalar.
BIOS	2 x flash de 128 Mbit Utilização da AMI UEFI BIOS licenciada Suporte para DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funcionalidades Únicas	Suporte para APP Center * As aplicações disponíveis no APP Center podem variar consoante o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da motherboard. @BIOS 3D OSD AutoGreen BIOS Setup Cloud Station Color Tempertaure EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC UP 2 V-Tuner Suporte para Q-Flash Suporte para Xpress Install
Software Incluído	Norton ® Internet Security (versão OEM)
Sistema Operativo	Suporte para Windows 10 de 64 bits Suporte para Windows 7 de 64 bits * Faça download da "Ferramenta de Instalação USB do Windows" a partir do website da GIGABYTE e instale-a antes de instalar o Windows 7.
Formato	Formato ATX; 30,5 cm x 24,4 cm

^(Nota) O suporte real pode variar consoante a CPU.
* A GIGABYTE reserva-se o direito de efetuar alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.

Instalar a CPU

Leia as seguintes diretrizes antes de começar a instalar a CPU:

• Certifique-se de que a motherboard suporta a CPU. (Aceda ao website da GIGABYTE para obter a lista de suporte de CPU mais recente.)
• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
• Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no socket da CPU.)
• Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
• Não ligue o computador se o dissipador da CPU não estiver instalado, caso contrário, pode ocorrer sobreaquecimento e danos na CPU.
• Defina a frequência de host da CPU de acordo com as especificações da CPU. Não é recomendável que a frequência do barramento do sistema seja definida para além das especificações de hardware, uma vez que não cumpre os requisitos padrão para os periféricos. Se pretender definir a frequência para além das especificações padrão, faça-o de acordo com as suas especificações de hardware, incluindo a CPU, a placa gráfica, a memória, o disco rígido, etc.

Instalar a CPU
Localize o pino um (indicado por um pequeno triângulo) do socket da CPU e da CPU.

Instalar a memória

• Certifique-se de que a motherboard suporta a memória. Recomenda-se que seja utilizada memória da mesma capacidade, marca, velocidade e chips. (Aceda ao website da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, inverta a direção.

Configuração de memória de canal duplo
Esta motherboard fornece quatro sockets de memória e suporta a tecnologia de canal duplo. Após a instalação da memória, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de canal duplo irá duplicar a largura de banda original da memória. Os quatro sockets de memória são divididos em dois canais e cada canal tem dois sockets de memória, como se segue:
Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Visite o website da GIGABYTE para obter listas de suporte de CPUs, módulos de memória, SSDs, M.2 e dispositivos U.2.

Visite a página Support\Utility List (Lista de utilitários de suporte) no website da GIGABYTE para descarregar a versão mais recente das aplicações.

Tabela de configurações de memória de canal duplo:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Dois módulos	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
Quatro módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided [Um lado], DS=Double-Sided [Dois lados], "- -"=Sem memória)

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.

1. O modo de canal duplo não pode ser ativado se apenas um módulo de memória estiver instalado.
2. Ao ativar o modo de canal duplo com dois ou quatro módulos de memória, recomenda-se que seja utilizada memória da mesma capacidade, marca, velocidade e chips e instalada nos mesmos sockets coloridos. Para um desempenho ideal, ao ativar o modo de canal duplo com dois módulos de memória, recomendamos que os instale nos sockets DDR4_1 e DDR4_2.

Instalar uma placa de expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a motherboard suporta a placa de expansão. Leia atentamente o manual que acompanha a sua placa de expansão.
• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Conectores do painel traseiro

1. Porta de teclado/rato PS/2
   Utilize esta porta para ligar um rato ou teclado PS/2.
2. Porta USB 3.1 Gen 1
   A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Pode ligar um USB DAC a esta porta ou utilizar esta porta para dispositivos USB.
3. Porta USB 3.1 Gen 1
   A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.
4. Porta HDMI

   A porta HDMI é compatível com HDCP e suporta os formatos Dolby TrueHD e DTS HD Master Audio. Também suporta uma saída de áudio LPCM de 8 canais até 192 KHz/24 bits. Pode utilizar esta porta para ligar o seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160 a 24 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.

   Após instalar o dispositivo HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para HDMI. (O nome do item pode diferir consoante o seu sistema operativo.)
   Visite o website da GIGABYTE para obter detalhes sobre a instalação do hardware.

5. Porta USB 3.1 Gen 2 Type-A (Vermelha)
   A porta USB 3.1 Gen 2 Type-A suporta a especificação USB 3.1 Gen 2 e é compatível com a especificação USB 3.1 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.
6. Porta USB Type-C ™
   A porta USB reversível suporta a especificação USB 3.1 Gen 2 e é compatível com a especificação USB 3.1 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.
7. Porta LAN RJ-45 (LAN2)
   A porta LAN Gigabit Ethernet fornece ligação à Internet a uma taxa de dados até 1 Gbps. O seguinte descreve os estados dos LEDs da porta LAN.

   LED de ligação/velocidade:

   Estado	Descrição
   Laranja	Taxa de dados de 1 Gbps
   Verde	Taxa de dados de 100 Mbps
   Desligado	Taxa de dados de 10 Mbps

   LED de atividade:

   Estado	Descrição
   A piscar	Está a ocorrer transmissão ou receção de dados
   Desligado	Não está a ocorrer transmissão ou receção de dados

8. Porta LAN RJ-45 (LAN1)
   A porta LAN Gigabit Ethernet fornece ligação à Internet a uma taxa de dados até 1 Gbps. O seguinte descreve os estados dos LEDs da porta LAN.

   LED de ligação/velocidade:

   Estado	Descrição
   Laranja	Taxa de dados de 1 Gbps
   Verde	Taxa de dados de 100 Mbps
   Desligado	Taxa de dados de 10 Mbps

   LED de atividade:

   Estado	Descrição
   A piscar	Está a ocorrer transmissão ou receção de dados
   Ligado	Não está a ocorrer transmissão ou receção de dados

9. Saída de altifalante central/subwoofer
   Utilize esta tomada de áudio para ligar altifalantes centrais/subwoofer numa configuração de áudio de 5.1/7.1 canais.

10. Saída de altifalante traseiro
    Esta tomada pode ser utilizada para ligar altifalantes traseiros numa configuração de áudio de 4/5.1/7.1 canais.

11. Conector de saída ótica S/PDIF
    Este conector fornece saída de áudio digital para um sistema de áudio externo que suporta áudio ótico digital. Antes de utilizar esta funcionalidade, certifique-se de que o seu sistema de áudio fornece um conector de entrada de áudio digital ótico.

12. Entrada de linha
    A tomada de entrada de linha. Utilize esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.

13. Saída de linha
    A tomada de saída de linha. Esta tomada suporta a função de amplificação de áudio. Para uma melhor qualidade de som, recomenda-se que ligue os seus auscultadores/altifalantes a esta tomada (os efeitos reais podem variar consoante o dispositivo que está a ser utilizado). Utilize esta tomada de áudio para auscultadores ou altifalantes de 2 canais. Esta tomada pode ser utilizada para ligar altifalantes frontais numa configuração de áudio de 4/5.1/7.1 canais.

14. Entrada de microfone
    A tomada de entrada de microfone.

• Para ativar ou configurar a função de amplificação de áudio para a tomada de saída de linha, aceda à aplicação HD Audio Manager.
• Se pretender instalar um altifalante lateral, tem de reatribuir a entrada de linha ou a entrada de microfone para ser a saída de altifalante lateral utilizando a aplicação HD Audio Manager.
• Visite o website da GIGABYTE para obter mais informações sobre o software de áudio.

• Ao remover o cabo ligado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da motherboard.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico no interior do conector do cabo.

Botões, Interruptores e LEDs Integrados

Interruptores da BIOS e Indicadores LED da BIOS
O interruptor da BIOS (BIOS_SW) permite que os utilizadores selecionem facilmente uma BIOS diferente para o arranque ou overclocking, ajudando a reduzir a falha da BIOS durante o overclocking. O interruptor DualBIOS™ (SB) permite ativar ou desativar a função DualBIOS™. O indicador LED (MBIOS_LED/BBIOS_LED) mostra qual a BIOS que está ativa.
BIOS_SW

	1: BIOS Principal (Arranque a partir da BIOS principal)
	2: BIOS de Cópia de Segurança (Arranque a partir da BIOS de cópia de segurança)

SB

	1: Dual BIOS
	2: Single BIOS

Indicadores LED da BIOS:
MBIOS_LED (A BIOS principal está ativa)
BBIOS_LED (A BIOS de cópia de segurança está ativa)

CPU/VGA/DRAM/BOOT (LEDs de Estado)
Os LEDs de estado mostram se a CPU, a placa gráfica, a memória e o sistema operativo estão a funcionar corretamente após o ligar o sistema. Se o LED da CPU/VGA/DRAM estiver ligado, isso significa que o dispositivo correspondente não está a funcionar normalmente; se o LED de BOOT estiver ligado, isso significa que ainda não entrou no sistema operativo.

CPU: LED de estado da CPU
VGA: LED de estado da placa gráfica
DRAM: LED de estado da memória
BOOT: LED de estado do sistema operativo

Botões Rápidos
Esta motherboard tem 3 botões rápidos: botão de alimentação, botão de reset e botão Clear CMOS. O botão de alimentação e o botão de reset permitem que os utilizadores liguem/desliguem ou reiniciem rapidamente o computador num ambiente de caixa aberta quando querem mudar componentes de hardware ou conduzir testes de hardware. Use este botão para limpar a configuração da BIOS e repor os valores do CMOS para os valores predefinidos de fábrica quando necessário.
PW_SW: Botão de Alimentação
RST_SW: Botão de Reset
CMOS_SW: Botão Clear CMOS

• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de limpar os valores do CMOS.
• NOTA: Não utilize o botão Clear CMOS quando o sistema estiver ligado, caso contrário o sistema poderá desligar-se e poderão ocorrer perdas ou danos de dados.
• Após o reinício do sistema, vá para a Configuração da BIOS para carregar os valores predefinidos de fábrica (selecione Load Optimized Defaults (Carregar Predefinições Otimizadas)) ou configure manualmente as definições da BIOS (consulte o Capítulo "Configuração da BIOS" para as configurações da BIOS).

Botão OC
O botão OC ajuda os entusiastas e overclockers não só a obter o máximo desempenho do seu hardware, mas também a experiência de OC mais agradável possível.
Botão OC: Prima este botão para carregar a configuração de overclocking GIGABYTE mais otimizada para o seu hardware.

Conectores Internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. CPU_OPT
6. SYS_FAN5_PUMP/SYS_FAN6_PUMP
7. EC_TEMP1/EC_TEMP2
8. LED_C1
9. LED_C2
10. SATA EXPRESS
11. SATA3 0/1/2/3/4/5/6/7

12. U2_32G
13. M2F_32G
14. F_PANEL
15. F_AUDIO
16. SPDIF_O
17. F_USB30_1/F_USB30_2
18. F_USB1/F_USB2
19. TPM
20. BAT
21. CLR_CMOS

Leia as seguintes diretrizes antes de ligar dispositivos externos:

• Primeiro, certifique-se de que os seus dispositivos estão em conformidade com os conectores que pretende ligar.
• Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o seu computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
• Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi firmemente ligado ao conector na placa-mãe.

1/2) ATX_12V/ATX (Conector de Alimentação 2x4 de 12 V e Conector de Alimentação Principal 2x12)
Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes na placa-mãe. Antes de ligar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e de que todos os dispositivos estão devidamente instalados. O conector de alimentação possui um design à prova de falhas. Ligue o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12 V fornece principalmente energia para a CPU. Se o conector de alimentação de 12 V não estiver ligado, o computador não irá iniciar.

Para atender aos requisitos de expansão, recomenda-se que seja utilizada uma fonte de alimentação que possa suportar um alto consumo de energia (500 W ou superior). Se for utilizada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.

N.º do Pin	Definição	N.º do Pin	Definição
1	GND (Apenas para 2x4 pinos de 12 V)	5	+12 V (Apenas para 2x4 pinos de 12 V)
2	GND (Apenas para 2x4 pinos de 12 V)	6	+12 V (Apenas para 2x4 pinos de 12 V)
3	GND	7	+12 V
4	GND	8	+12 V

N.º do Pin	Definição	N.º do Pin	Definição
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Ligar/Desligar suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good (Alimentação OK)	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Apenas para ATX de 2x12 pinos)	23	+5V (Apenas para ATX de 2x12 pinos)
12	3.3V (Apenas para ATX de 2x12 pinos)	24	GND (Apenas para ATX de 2x12 pinos)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Bases da Ventoinha)
Todas as bases da ventoinha nesta placa-mãe são de 4 pinos. A maioria das bases da ventoinha possuem um design de inserção à prova de falhas. Ao ligar um cabo de ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.

N.º do Pin	Definição
1	GND
2	Controlo de Velocidade de Voltagem
3	Sensor
4	Controlo de Velocidade PWM

5. CPU_OPT (Base da Ventoinha de Refrigeração Líquida da CPU)
   A base da ventoinha é de 4 pinos e possui um design de inserção à prova de falhas. A maioria das bases da ventoinha possuem um design de inserção à prova de falhas. Ao ligar um cabo de ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha.


   N.º do Pin	Definição
   1	GND
   2	Controlo de Velocidade de Voltagem
   3	Sensor
   4	Controlo de Velocidade PWM

6. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Bases da Ventoinha do Sistema/Bases da Bomba de Refrigeração Líquida)
   As bases da ventoinha/bomba são de 4 pinos. A maioria das bases da ventoinha possuem um design de inserção à prova de falhas. Ao ligar um cabo de ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis. As bases também fornecem controlo de velocidade para uma bomba de refrigeração líquida, consulte o capítulo "Configuração do BIOS", "M.I.T." para obter mais informações


   N.º do Pin	Definição
   1	GND
   2	Controlo de Velocidade de Voltagem
   3	Sensor
   4	Controlo de Velocidade PWM

• Certifique-se de que liga os cabos da ventoinha às bases da ventoinha para evitar que a sua CPU e o sistema sobreaqueçam. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
• Estas bases da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bases.

7. EC_TEMP1/EC_TEMP2 (Bases do Sensor de Temperatura)
   Ligue os cabos do termístor às bases para deteção de temperatura.


   N.º do Pin	Definição
   1	SENSOR IN (ENTRADA DO SENSOR)
   2	GND

8. LED_C1 (Base do Cabo de Extensão da Fita LED RGB/Fita LED do Cooler da CPU)
   A base pode ser utilizada para ligar uma fita LED do cooler da CPU ou uma fita LED RGB 5050 padrão (12V/G/R/B), com uma potência máxima de 2 A (12 V) e um comprimento máximo de 2 m.


   N.º do Pin	Definição
   1	12V
   G	G
   3	R
   4	B

   Ligar a faixa LED do arrefecedor da CPU:
   Ligue o conector da faixa LED do arrefecedor da CPU (marcado com uma seta) ao Pin 1 (12 V) deste conector.
   Ligar a faixa LED padrão: Ligue uma extremidade do cabo de extensão da faixa LED RGB ao conector e a outra extremidade à sua faixa LED RGB. O fio preto (marcado com um triângulo na ficha) do cabo de extensão tem de ser ligado ao Pin 1 (12 V) deste conector. O pino de 12 V (marcado com uma seta) na outra extremidade do cabo de extensão tem de estar alinhado com os 12 V da faixa LED. Tenha cuidado com a orientação da ligação da faixa LED; uma ligação incorreta pode danificar a faixa LED.


9. LED_C2 (Conector do cabo de extensão da faixa LED RGB (RGBW))
   O conector pode ser usado para ligar uma faixa LED RGB (RGBW) 5050 padrão (12V/G/R/B/W), com uma potência nominal máxima de 2A (12V) e um comprimento máximo de 2m.
   Ligue uma extremidade do cabo de extensão da faixa LED RGB (RGBW) ao conector e a outra extremidade à sua faixa LED RGB (RGBW). O fio preto (marcado com um triângulo na ficha) do cabo de extensão tem de ser ligado ao Pin 1 (12 V) deste conector. O pino de 12 V (marcado com uma seta) na outra extremidade do cabo de extensão tem de estar alinhado com os 12 V da faixa LED. Tenha cuidado com a orientação da ligação da faixa LED; uma ligação incorreta pode danificar a faixa LED.


   N.º do pino	Definição
   1	12V
   2	G
   3	R
   4	B
   5	W

   Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o seu computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.

   Para saber como ligar/desligar as luzes da faixa LED RGB (RGBW), consulte as instruções no Capítulo "Configuração da BIOS".

10. SATA EXPRESS (Conectores SATA Express)
    Cada conector SATA Express suporta um único dispositivo SATA Express.



11. SATA3 0/1/2/3/4/5/6/7 (Conectores SATA 6Gb/s)
    Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com o padrão SATA 3Gb/s e SATA 1.5Gb/s. Cada conector SATA suporta um único dispositivo SATA. O Chipset AMD suporta RAID 0, RAID 1 e RAID 10. Consulte o Capítulo "Configurar um conjunto RAID" para obter instruções sobre como configurar um conjunto RAID.


    N.º do pino	Definição
    1	GND
    2	TXP
    3	TXN
    4	GND
    5	RXN
    6	RXP
    7	GND

12. U2_32G (Conector U.2)
    O conector U.2 suporta um único dispositivo U.2.


13. M2F_32G (Conector M.2 Socket 3)
    O conector M.2 suporta SSDs M.2 SATA e SSDs M.2 PCIe e suporta a configuração SATA RAID através do Chipset AMD. Tenha em atenção que um SSD M.2 PCIe não pode ser usado para criar um conjunto RAID. Consulte o Capítulo "Configurar um conjunto RAID" para obter instruções sobre como configurar um conjunto RAID.

    1. Use uma chave de fendas para desapertar o parafuso e a porca da motherboard. Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, aparafuse primeiro a porca.
    2. Deslize o SSD M.2 para dentro do conector num ângulo.
    3. Pressione o SSD M.2 para baixo e, em seguida, fixe-o com o parafuso.

       Selecione o orifício adequado para o SSD M.2 a ser instalado e volte a apertar o parafuso e a porca.

Avisos de instalação para os conectores M2F_32G e SATA:
Devido ao número limitado de vias fornecidas pelo Chipset, a disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivos instalados no conector M2F_32G. O conector M2F_32G partilha a largura de banda com o conector SATA3 3. Consulte a tabela seguinte para obter mais detalhes.

Tipo de SSD/conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
SSD M.2 SATA
M.2 PCIe x4 SSD*
SSD M.2 PCIe x2
Nenhum SSD M.2 instalado

: Disponível,
: Não disponível
* Apenas para processador AMD Ryzen ™.

14. F_PANEL (Conector do painel frontal)
    Ligue o interruptor de alimentação, o interruptor de reinício, o altifalante, o interruptor/sensor de intrusão no chassis e o indicador de estado do sistema no chassis a este conector de acordo com as atribuições de pinos abaixo. Tenha em atenção os pinos positivo e negativo antes de ligar os cabos.

    • PLED/PWR_LED (LED de alimentação, amarelo/roxo):

      Estado do sistema	LED
      S0	Ligado
      S3/S4/S5	Desligado

      Liga-se ao indicador de estado da alimentação no painel frontal do chassis. O LED está ligado quando o sistema está a funcionar. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

    • PW (Interruptor de alimentação, vermelho): Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema utilizando o interruptor de alimentação (consulte o capítulo "Configuração da BIOS", "Alimentação" para obter mais informações).
    • SPEAK (Altifalante, laranja): Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código sonoro. Um único bipe curto será ouvido se não for detetado nenhum problema no arranque do sistema.
    • HD (LED de atividade do disco rígido, azul): Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a escrever dados.
    • RES (Interruptor de reinicialização, verde): Liga-se ao interruptor de reinicialização no painel frontal do chassis. Prima o interruptor de reinicialização para reiniciar o computador se este bloquear e não conseguir efetuar um reinício normal.
    • CI (Conetor de intrusão no chassis, cinzento): Liga-se ao interruptor/sensor de intrusão no chassis que pode detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão no chassis.
    • NC (Laranja): Sem ligação.

      O design do painel frontal pode diferir consoante o chassis. Um módulo do painel frontal consiste principalmente num interruptor de alimentação, interruptor de reinicialização, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal do seu chassis a este conector, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.
    15. F_AUDIO (Conector de áudio do painel frontal)
        O conector de áudio do painel frontal suporta áudio Intel High Definition (HD) e áudio AC'97. Pode ligar o módulo de áudio do painel frontal do seu chassis a este conector. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do conector da placa-mãe. A ligação incorreta entre o conector do módulo e o conector da placa-mãe fará com que o dispositivo não consiga funcionar ou até mesmo danificá-lo.

        Para áudio HD do painel frontal:

        N.º do pino	Definição
        1	MIC2_L
        2	GND
        3	MIC2_R
        4	NC
        5	LINE2_R
        6	Sense
        7	FAUDIO_JD
        8	Sem pino
        9	LINE2_L
        10	Sense

        Para áudio AC'97 do painel frontal:

        N.º do pino	Definição
        1	MIC
        2	GND
        3	Alimentação do microfone
        4	NC
        5	Saída de linha (D)
        6	NC
        7	NC
        8	Sem pino
        9	Saída de linha (E)
        10	NC

    • O conector de áudio do painel frontal suporta áudio HD por predefinição.
    • Os sinais de áudio estarão presentes nas ligações de áudio do painel frontal e traseiro em simultâneo.
    • Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem atribuições de fios diferentes, contacte o fabricante do chassis.

16. SPDIF_O (Conector de saída S/PDIF)
    Este conector suporta a saída S/PDIF digital e liga um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital da sua placa-mãe para determinadas placas de expansão, como placas gráficas e placas de som. Por exemplo, algumas placas gráficas podem exigir que utilize um cabo de áudio digital S/PDIF para a saída de áudio digital da sua placa-mãe para a sua placa gráfica se pretender ligar um ecrã HDMI à placa gráfica e ter saída de áudio digital do ecrã HDMI ao mesmo tempo. Para obter informações sobre como ligar o cabo de áudio digital S/PDIF, leia atentamente o manual da sua placa de expansão.


    N.º do pino	Definição
    1	SPDIFO
    2	GND

17. F_USB30_1/F_USB30_2 (Conectores USB 3.1 Gen 1)
    Os conectores estão em conformidade com a especificação USB 3.1 Gen 1 e USB 2.0 e podem fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.1 Gen 1, contacte o revendedor local.


    N.º do pino	Definição	N.º do pino	Definição
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13 B S S	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20 S	Sem pino

18. F_USB1/F_USB2 (Conectores USB 2.0/1.1)
    Os conectores estão em conformidade com a especificação USB 2.0/1.1. Cada conector USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.


    N.º do pino	Definição	N.º do pino	Definição
    1	Alimentação (5 V)	6	USB DY+
    2	Alimentação (5 V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	Sem pino
    5	USB DX+	10	NC

    • Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) à motherboard USB 2.0/1.1.
    • Antes de instalar o suporte USB, certifique-se de que desliga o computador e retira o cabo de alimentação da tomada para evitar danificar o suporte USB.

19. TPM (Trusted Platform Module Header - Conector do Módulo de Plataforma Fidedigna)
    Pode ligar um TPM (Trusted Platform Module - Módulo de Plataforma Fidedigna) a este conector.


    N.º do Pino	Definição	N.º do Pino	Definição
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Sem Pino	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

20. BAT (Bateria)
    A bateria fornece energia para manter os valores (tais como configurações da BIOS, informações de data e hora) na CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria descer para um nível baixo, ou os valores da CMOS podem não ser precisos ou podem ser perdidos.
    Pode limpar os valores da CMOS removendo a bateria:

    1. Desligue o seu computador e retire o cabo de alimentação.
    2. Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou utilize um objeto metálico como uma chave de fendas para tocar nos terminais positivo e negativo do suporte da bateria, colocando-os em curto-circuito durante 5 segundos.)
    3. Substitua a bateria.
    4. Ligue o cabo de alimentação e reinicie o seu computador. S F

• Desligue sempre o seu computador e retire o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Perigo de explosão se a bateria for substituída por um modelo incorreto.
• Contacte o local de compra ou o revendedor local se não conseguir substituir a bateria sozinho ou não tiver a certeza sobre o modelo da bateria.
• Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) B_ _ da bateria (o lado positivo deve estar virado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

21. CLR_CMOS (Clear CMOS Jumper - Jumper de Limpeza da CMOS)
    Use este jumper para limpar a configuração da BIOS e restaurar os valores da CMOS para os padrões de fábrica. Para limpar os valores da CMOS, use um objeto metálico como uma chave de fendas para tocar nos dois pinos durante alguns segundos.

    	Open: Normal (Aberto: Normal)
    	Short: Clear CMOS Values (Curto: Limpar Valores da CMOS)

    • Desligue sempre o seu computador e retire o cabo de alimentação da tomada antes de limpar os valores da CMOS.
    • Após reiniciar o sistema, vá para a Configuração da BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults (Carregar Padrões Otimizados)) ou configure manualmente as definições da BIOS (consulte o Capítulo "BIOS Setup (Configuração da BIOS)" para as configurações da BIOS).

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem a realização do Power-On Self-Test (POST) durante o arranque do sistema, o armazenamento dos parâmetros do sistema e o carregamento do sistema operativo, etc. O BIOS inclui um programa de configuração do BIOS que permite ao utilizador modificar as definições básicas de configuração do sistema ou ativar determinadas funcionalidades do sistema. Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS. Para aceder ao programa de configuração do BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada. Para atualizar o BIOS, utilize a GIGABYTE Q-Flash ou a ferramenta @BIOS.

• O Q-Flash permite ao utilizador atualizar ou fazer o backup do BIOS de forma rápida e fácil sem entrar no sistema operativo.
• O @BIOS é uma ferramenta baseada no Windows que procura e descarrega a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Uma vez que a atualização do BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual do BIOS, recomenda-se que não atualize o BIOS. Para atualizar o BIOS, faça-o com precaução. Uma atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
• Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Load Optimized Defaults" (Carregar predefinições otimizadas) neste capítulo ou as introduções do jumper de bateria/limpeza da CMOS no capítulo "Instalação do hardware" para saber como limpar os valores da CMOS.)

Ecrã de Arranque

O seguinte ecrã de logótipo de arranque irá aparecer quando o computador arrancar.
(Versão de BIOS de amostra: D5)

Existem dois modos de BIOS diferentes, como se segue, e pode utilizar a tecla <F2> para alternar entre os dois modos. O modo de configuração clássico fornece definições de BIOS detalhadas. Pode premir as teclas de seta no seu teclado para se mover entre os itens e premir <Enter> para aceitar ou entrar num submenu. Ou pode utilizar o rato para selecionar o item que pretende. O Easy Mode (Modo Fácil) permite aos utilizadores visualizar rapidamente as informações atuais do seu sistema ou fazer ajustes para um desempenho ideal. No Easy Mode (Modo Fácil), pode utilizar o rato para se mover pelos itens de configuração.

• Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults (Carregar predefinições otimizadas) para definir o seu sistema para as suas predefinições.
• Os menus de configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão do BIOS.

M.I.T.

A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do sistema. A realização incorreta de overclock/sobretensão pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha do sistema ao arrancar. Se isto ocorrer, limpe os valores da CMOS e repõe a placa para os valores predefinidos.)

• Definições Avançadas de Frequência
  Valor do Clock do Anfitrião
  Apresenta a frequência de clock do anfitrião operacional atual.
  Rácio de Clock da CPU
  Permite alterar o rácio de clock para a CPU instalada. O intervalo ajustável depende da CPU que está instalada.
  Frequência da CPU
  Apresenta a frequência da CPU operacional atual.
• Definições Avançadas do Núcleo da CPU
  Rácio de Clock da CPU, Frequência da CPU
  As definições acima estão sincronizadas com as dos mesmos itens no menu Definições Avançadas de Frequência.
  Rácio de Aumento do Desempenho do Núcleo ^(Nota)
  Permite alterar o rácio para o CPB. O intervalo ajustável depende da CPU que está instalada. (Predefinição: Auto)
  Aumento do Desempenho do Núcleo ^(Nota)
  Permite determinar se pretende ativar a tecnologia Core Performance Boost (CPB), uma tecnologia de aumento do desempenho da CPU. (Predefinição: Auto)
  Rácio de Aumento do Desempenho Turbo ^(Nota)
  Permite determinar se pretende melhorar o desempenho da CPU. (Predefinição: Desativado)
  Função AMD Cool&Quiet

  Ativado	Permite que o controlador AMD Cool'n'Quiet ajuste dinamicamente o clock da CPU e o VID para reduzir a produção de calor do seu computador e o seu consumo de energia. (Predefinição)
  Desativado	Desativa esta função.

  Modo SVM
  A virtualização melhorada pela Virtualization Technology permitirá que uma plataforma execute múltiplos sistemas operativos e aplicações em partições independentes. Com a virtualização, um sistema informático pode funcionar como múltiplos sistemas virtuais. (Predefinição: Ativado)
  Modo C6 ^{(Nota 1)}
  Permite determinar se pretende deixar a CPU entrar no modo C6 no estado de paragem do sistema. Quando ativado, a frequência do núcleo da CPU será reduzida durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C6 é um estado de poupança de energia mais melhorado do que o C1. (Predefinição: Ativado)
  Controlo do Estado C Global ^{(Nota 1)}
  Permite determinar se pretende deixar a CPU entrar nos estados C. Quando ativado, a frequência do núcleo da CPU será reduzida durante o estado de paragem do sistema para diminuir o consumo de energia. (Predefinição: Ativado)
  Modo SMT ^{(Nota 1)}
  Permite ativar ou desativar a tecnologia Simultaneous Multi-Threading da CPU. Esta funcionalidade só funciona para sistemas operativos que suportam o modo multi-processador. A opção Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  Controlo Downcore ^{(Nota 1)}
  Permite selecionar o número de núcleos da CPU a ativar (o número de núcleos da CPU pode variar consoante a CPU). A opção Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
  Permite que a BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.

  Desativado	Desativa esta função. (Predefinição)
  Perfil 1	Utiliza as definições do Perfil 1.
  Perfil 2 (Nota 2)	Utiliza as definições do Perfil 2.

  Multiplicador de Memória do Sistema
  Permite definir o multiplicador de memória do sistema. A opção Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Predefinição: Auto)
  Frequência da Memória (MHz)
  O primeiro valor da frequência da memória é a frequência de funcionamento normal da memória que está a ser utilizada; o segundo é a frequência da memória que é automaticamente ajustada de acordo com as definições do Multiplicador de Memória do Sistema.

• Definições Avançadas de Memória
  Extreme Memory Profile (X.M.P.) ^{(Nota 2)} , Multiplicador de Memória do Sistema, Frequência da Memória (Mhz)
  As definições acima estão sincronizadas com as dos mesmos itens no menu Definições Avançadas de Frequência.
  Modo de Temporização da Memória
  Manual e Manual Avançado permite que as definições de Intercalação de Canal, Intercalação de Classificação e temporização da memória abaixo sejam configuráveis. As opções são: Auto (predefinição), Manual, Manual Avançado.
  Tensão DDR do Perfil
  Ao utilizar um módulo de memória não XMP ou se a opção Extreme Memory Profile (X.M.P.) estiver definida como Desativado, o valor é apresentado de acordo com a especificação da memória. Quando a opção Extreme Memory Profile (X.M.P.) está definida como Perfil 1 ou Perfil 2, o valor é apresentado de acordo com os dados SPD na memória XMP.
  Intercalação de Canal
  Ativa ou desativa a intercalação de canais de memória. A opção Ativado permite que o sistema aceda simultaneamente a diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. (Predefinição: Auto)
  Intercalação de Classificação
  Ativa ou desativa a intercalação de classificação da memória. A opção Ativado permite que o sistema aceda simultaneamente a diferentes classificações da memória para aumentar o desempenho e a estabilidade da memória. (Predefinição: Auto)

• Subtemporizações de Memória do Canal A/B
  Este submenu fornece definições de temporização da memória para cada canal de memória. Os respetivos ecrãs de definição de temporização são configuráveis apenas quando o Modo de Temporização da Memória está definido como Manual ou Manual Avançado. Nota: O seu sistema pode tornar-se instável ou não conseguir arrancar depois de efetuar alterações nas temporizações da memória. Se isto ocorrer, repõe a placa para os valores predefinidos carregando os valores predefinidos otimizados ou limpando os valores da CMOS.

• Definições Avançadas de Tensão
  Este submenu permite definir as tensões da CPU, do chipset e da memória.

• Estado de Saúde do PC
  Repor Estado de Abertura da Caixa

  Desativado	Mantém ou limpa o registo do estado de intrusão anterior no chassis. (Predefinição)
  Ativado	Limpa o registo do estado de intrusão anterior no chassis e o campo Abertura da Caixa apresentará "Não" no próximo arranque.

  Abertura da Caixa
  Apresenta o estado de deteção do dispositivo de deteção de intrusão no chassis ligado ao conetor CI da motherboard. Se a cobertura do chassis do sistema for removida, este campo apresentará "Sim", caso contrário, apresentará "Não". Para limpar o registo do estado de intrusão no chassis, defina Repor Estado de Abertura da Caixa como Ativado, guarde as definições na CMOS e, em seguida, reinicie o sistema.
  CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/Tensão do Canal A/B DRAM/DDRVpp A/B/+3,3V/+5V/Núcleo do CHIPSET/+12V/VCORE SOC
  Apresenta as tensões atuais do sistema.

• Definições Diversas
  Configuração do Slot PCIe
  Permite definir o modo de funcionamento dos slots PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de funcionamento real está sujeito à especificação de hardware de cada slot. A opção Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  Melhoramento 3DMark01
  Permite determinar se pretende melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)

• Definições Smart Fan 5
  Monitor
  Permite selecionar um alvo a monitorizar e efetuar mais ajustes. (Predefinição: CPU FAN)
  Controlo da Velocidade da Ventoinha
  Permite determinar se pretende ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.

  Normal	Permite que a ventoinha funcione a diferentes velocidades de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
  Silencioso	Permite que a ventoinha funcione a velocidades lentas.
  Manual	Permite controlar a velocidade da ventoinha no gráfico de curva.
  Velocidade Máxima	Permite que a ventoinha funcione a velocidades máximas.

Utilizar Entrada de Temperatura do Controlo da Ventoinha
Permite selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
Intervalo de Temperatura
Permite selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.
Modo de Controlo da Ventoinha/Bomba

Auto	Permite que a BIOS detete automaticamente o tipo de ventoinha/bomba instalada e define o modo de controlo ideal. (Predefinição)
Tensão	O modo de tensão é recomendado para uma ventoinha/bomba de 3 pinos.
PWM	O modo PWM é recomendado para uma ventoinha/bomba de 4 pinos.

Temperatura
Apresenta a temperatura atual da área alvo selecionada.
Velocidade da Ventoinha
Apresenta as velocidades atuais da ventoinha/bomba.
Controlo de Aviso de Temperatura
Define o limiar de aviso para a temperatura. Quando a temperatura exceder o limiar, a BIOS emitirá um som de aviso. As opções são: Desativado (predefinição), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Aviso de Falha da Ventoinha/Bomba
Permite que o sistema emita um som de aviso se a ventoinha/bomba não estiver ligada ou falhar. Verifique a condição da ventoinha/bomba ou a ligação da ventoinha/bomba quando isto ocorrer. (Predefinição: Desativado)

^(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.
^{(Nota 1)} Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.
^{(Nota 2)} Este item está presente apenas quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Sistema

Esta secção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Também pode selecionar o idioma predefinido utilizado pela BIOS e definir manualmente a hora do sistema.
Idioma do sistema
Seleciona o idioma predefinido utilizado pela BIOS.
Data do sistema
Define a data do sistema. O formato da data é semana (apenas leitura), mês, dia e ano. Utilize <Enter> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Hora do sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Nível de acesso
Apresenta o nível de acesso atual dependendo do tipo de proteção por palavra-passe utilizada. (Se não for definida nenhuma palavra-passe, o valor predefinido será apresentado como Administrador.) O nível de Administrador permite-lhe efetuar alterações a todas as definições da BIOS; o nível de Utilizador apenas lhe permite efetuar alterações a determinadas definições da BIOS, mas não a todas.

BIOS

Prioridades de Opções de Arranque
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento removíveis que suportam o formato GPT terão o prefixo "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo com o prefixo "UEFI:". Ou, se quiser instalar um sistema operativo que suporte o particionamento GPT, como o Windows 7 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 7 de 64 bits e que tem o prefixo "UEFI:".
Prioridades BBS da Unidade de Disco Rígido/CD/DVD ROM/Unidade de Disquetes/Dispositivo de Rede
Especifica a ordem de arranque para um tipo de dispositivo específico, como discos rígidos, unidades óticas, unidades de disquetes e dispositivos que suportam a função Arranque a partir da LAN, etc. Prima <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão ligados. Este item está presente apenas se estiver instalado pelo menos um dispositivo deste tipo.
Estado NumLock no Arranque
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: Ligado)
Opção de Segurança
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na configuração do BIOS. Após configurar este item, defina as palavras-passe no item Palavra-passe de Administrador/Palavra-passe de Utilizador.

Configuração	É necessária uma palavra-passe apenas para entrar no programa de Configuração do BIOS.
Sistema	É necessária uma palavra-passe para arrancar o sistema e para entrar no programa de Configuração do BIOS. (Predefinição)

Mostrar LOGÓTIPO em Ecrã Inteiro
Permite determinar se pretende apresentar o logótipo da GIGABYTE no arranque do sistema. Desativado ignora o logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)
Arranque Rápido
Ativa ou desativa o Arranque Rápido para encurtar o processo de arranque do SO. Ultra Rápido proporciona a velocidade de arranque mais rápida. (Predefinição: Desativado)
Suporte SATA

Todos os Dispositivos Sata	Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST.
Apenas o Último HDD de Arranque	Com exceção da unidade de arranque anterior, todos os dispositivos SATA são desativados antes da conclusão do processo de arranque do SO. (Predefinição)

Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.
Suporte VGA
Permite selecionar o tipo de sistema operativo a arrancar.

Automático	Ativa apenas a ROM de opção legada.
Driver EFI	Ativa a ROM de opção EFI. (Predefinição)

Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.
Suporte USB

Desativado	Todos os dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
Inicialização Completa	Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST. (Predefinição)
Inicialização Parcial	Parte dos dispositivos USB são desativados antes da conclusão do processo de arranque do SO.

Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado. Esta função está desativada quando o Arranque Rápido está definido como Ultra Rápido.
Suporte de Dispositivos PS2

Desativado	Todos os dispositivos PS/2 são desativados antes da conclusão do processo de arranque do SO.
Ativado	Todos os dispositivos PS/2 estão funcionais no sistema operativo e durante o POST. (Predefinição)

Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado. Esta função está desativada quando o Arranque Rápido está definido como Ultra Rápido.
Suporte do Driver da Pilha de Rede

Desativado	Desativa o arranque a partir da rede. (Predefinição)
Ativado	Ativa o arranque a partir da rede.

Este item só pode ser configurado quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.
Funcionalidades do Windows 10
Permite selecionar o sistema operativo a ser instalado. (Predefinição: Outro SO)
Suporte CSM
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.

Ativado	Ativa o UEFI CSM. (Predefinição)
Desativado	Desativa o UEFI CSM e suporta apenas o processo de arranque do UEFI BIOS.

Este item só pode ser configurado quando as Funcionalidades do Windows 10 estão definidas como Windows 10 ou Windows 10 WHQL.
LAN PXE Boot Option ROM
Permite selecionar se pretende ativar a ROM de opção legada para o controlador LAN. (Predefinição: Desativado) Este item só pode ser configurado quando o Suporte CSM está definido como Ativado.
Controlo da Opção de Arranque do Armazenamento
Permite selecionar se pretende ativar a ROM de opção UEFI ou legada para o controlador do dispositivo de armazenamento.

Desativado	Desativa a ROM de opção.
Apenas UEFI	Ativa apenas a ROM de opção UEFI.
Apenas Legado	Ativa apenas a ROM de opção legada. (Predefinição)

Este item só pode ser configurado quando o Suporte CSM está definido como Ativado.
Outra Prioridade da ROM do Dispositivo PCI
Permite selecionar se pretende ativar a ROM de opção UEFI ou Legada para o controlador do dispositivo PCI que não seja o controlador LAN, o dispositivo de armazenamento e os controladores gráficos.

Desativado	Desativa a ROM de opção.
Apenas UEFI	Ativa apenas a ROM de opção UEFI. (Predefinição)
Apenas Legado	Ativa apenas a ROM de opção legada.

Este item só pode ser configurado quando o Suporte CSM está definido como Ativado.
Pilha de Rede
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, como instalar o SO a partir do servidor dos Serviços de Implementação do Windows. (Predefinição: Desativado)
Suporte Ipv4 PXE
Ativa ou desativa o Suporte IPv4 PXE. Este item só pode ser configurado quando a Pilha de Rede está ativada.
Suporte Ipv4 HTTP
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só pode ser configurado quando a Pilha de Rede está ativada.
Suporte Ipv6 PXE
Ativa ou desativa o Suporte IPv6 PXE. Este item só pode ser configurado quando a Pilha de Rede está ativada.
Suporte Ipv6 HTTP
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só pode ser configurado quando a Pilha de Rede está ativada.
Palavra-passe de Administrador
Permite configurar uma palavra-passe de administrador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Será solicitado que confirme a palavra-passe. Escreva novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou a palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração do BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite fazer alterações a todas as definições do BIOS.
Palavra-passe de Utilizador
Permite configurar uma palavra-passe de utilizador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Será solicitado que confirme a palavra-passe. Escreva novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou a palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração do BIOS. No entanto, a palavra-passe de utilizador permite apenas fazer alterações a determinadas definições do BIOS, mas não a todas. Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando for solicitada a palavra-passe, introduza primeiro a correta. Quando for solicitada uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando for solicitado que confirme. NOTA: Antes de definir a Palavra-passe de Utilizador, certifique-se de que define primeiro a Palavra-passe de Administrador.

Periféricos

AMD CPU fTPM
Ativa ou desativa a função TPM 2.0 integrada na CPU AMD. (Predefinição: Ativado)
LED_C Connect
Ativa ou desativa as luzes da faixa de LED RGB (RGBW) ligada ao conector LED_C2 na motherboard. (Predefinição: Ativado)
RGB Fusion
Permite definir o modo de iluminação LED para a motherboard.

Off	Desativa esta função.
Pulse Mode	Todos os LEDs atenuam e reaparecem simultaneamente.
Color Cycle	Todos os LEDs percorrem simultaneamente um espetro completo de cores.
Static Mode	Todos os LEDs emitem uma única cor. (Predefinição)
Flash Mode	Todos os LEDs piscam simultaneamente.

Legacy USB Support
Permite que o teclado/rato USB seja utilizado no MS-DOS. (Predefinição: Ativado)
XHCI Hand-off
Determina se deve ativar a funcionalidade XHCI Hand-off para um sistema operativo sem suporte para XHCI Hand-off. (Predefinição: Ativado)
EHCI Hand-off
Determina se deve ativar a funcionalidade EHCI Hand-off para um sistema operativo sem suporte para EHCI Hand-off. (Predefinição: Desativado)
Port 60/64 Emulation
Ativa ou desativa a emulação das portas de E/S 64h e 60h. Isto deve ser ativado para suporte legado total para teclados/ratos USB no MS-DOS ou num sistema operativo que não suporta nativamente dispositivos USB. (Predefinição: Desativado)
USB Mass Storage Driver Support
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)
USB Storage Devices
Apresenta uma lista de dispositivos de armazenamento em massa USB ligados. Este item só aparece quando um dispositivo de armazenamento USB está instalado.
DAC-UP 2 Rear USB 3.0 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
Permite aumentar a tensão de saída das portas USB 3.1 Gen 1 no painel traseiro (as que estão abaixo da porta de teclado/rato PS/2) para reforçar a estabilidade do(s) seu(s) dispositivo(s) USB.

Normal	Mantém a tensão de saída original. (Predefinição)
Disable USB bus power	Desativa a alimentação dos conectores USB. Os leitores de áudio topo de gama podem ligar a sua própria fonte de alimentação USB externa.
Voltage Compensation +0.1V	Adiciona 0,1 V à tensão de saída original.
Voltage Compensation +0.2V	Adiciona 0,2 V à tensão de saída original.
Voltage Compensation +0.3V	Adiciona 0,3 V à tensão de saída original.

DAC-UP 2 Front USB 3.0_1 (Output Voltage of USB Ports Provided by the Onboard F_USB30_1 Connector)
Permite aumentar a tensão de saída das portas USB fornecidas pelo conector F_USB30_1 integrado para reforçar a estabilidade do(s) seu(s) dispositivo(s) USB.

Normal	Mantém a tensão de saída original. (Predefinição)
Disable USB bus power	Desativa a alimentação dos conectores USB. Os leitores de áudio topo de gama podem ligar a sua própria fonte de alimentação USB externa.
Voltage Compensation +0.1V	Adiciona 0,1 V à tensão de saída original.
Voltage Compensation +0.2V	Adiciona 0,2 V à tensão de saída original.
Voltage Compensation +0.3V	Adiciona 0,3 V à tensão de saída original.

DAC-UP 2 Front USB 3.0_2 (Output Voltage of USB Ports Provided by the Onboard F_USB30_2 Connector)
Permite aumentar a tensão de saída das portas USB fornecidas pelo conector F_USB30_2 integrado para reforçar a estabilidade do(s) seu(s) dispositivo(s) USB.

Normal	Mantém a tensão de saída original. (Predefinição)
Disable USB bus power	Desativa a alimentação dos conectores USB. Os leitores de áudio topo de gama podem ligar a sua própria fonte de alimentação USB externa.
Voltage Compensation +0.1V	Adiciona 0,1 V à tensão de saída original.
Voltage Compensation +0.2V	Adiciona 0,2 V à tensão de saída original.
Voltage Compensation +0.3V	Adiciona 0,3 V à tensão de saída original.

• Trusted Computing
  Ativa ou desativa o Módulo de Plataforma Fidedigna (TPM).
• NVMe Configuration
  Apresenta informações sobre o seu SSD PCIe NVMe M.2, se instalado.
• OffBoard SATA Controller Configuration
  Apresenta informações sobre o seu SSD PCIe M.2, se instalado.

Chipset

IOMMU
Ativa ou desativa o suporte AMD IOMMU. (Predefinição: Automático)
Integrated Graphics ^(Note)
Ativa ou desativa a função de gráficos integrada.

Auto	A BIOS ativará ou desativará automaticamente os gráficos integrados, dependendo da placa gráfica instalada. (Predefinição)
Disabled	Desativa os gráficos integrados.

UMA Frame Buffer Size ^(Note)
Este item só é configurável quando os Gráficos integrados estão definidos como Forçar. O tamanho do buffer de frames é a quantidade total de memória do sistema alocada exclusivamente para o controlador de gráficos integrado. O MS-DOS, por exemplo, utilizará apenas esta memória para apresentação. As opções são: Automático (predefinição), 32 M, 64 M, 128 M, 256 M, 512 M, 1 G, 2 G.
SATA Mode
Ativa ou desativa o RAID para os controladores SATA integrados no Chipset ou configura os controladores SATA para o modo AHCI.

RAID	Ativa o RAID para o controlador SATA.
AHCI	Configura os controladores SATA para o modo AHCI. A Interface de Controlador de Host Avançado (AHCI) é uma especificação de interface que permite ao controlador de armazenamento ativar funcionalidades Serial ATA avançadas, tais como a fila de comandos nativa e a ligação dinâmica. (Predefinição)

Chipset SATA Port Enable
Ativa ou desativa os controladores SATA integrados. (Predefinição: Ativado)
Chipset SATA Port 0/1/2/3/4/5/6/7
Ativa ou desativa cada porta SATA.

^(Note) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.

Energia

AC BACK
Determina o estado do sistema após o restabelecimento da energia devido a uma falha de energia CA.

Memória	O sistema regressa ao seu último estado de ativação conhecido após o restabelecimento da energia CA.
Always On	O sistema é ligado após o restabelecimento da energia CA.
Always Off	O sistema permanece desligado após o restabelecimento da energia CA. (Predefinição)

Power On By Keyboard
Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1 A no cabo +5VSB.

Disabled	Desativa esta função. (Predefinição)
Password	Defina uma palavra-passe com 1 a 5 carateres para ligar o sistema.
Keyboard 98	Prima o botão POWER no teclado Windows 98 para ligar o sistema.
Any key	Prima qualquer tecla para ligar o sistema.

Power On Password
Defina a palavra-passe quando a opção Power On By Keyboard está definida como Password. Prima <Enter> neste item e defina uma palavra-passe com até 5 carateres e, em seguida, prima <Enter> para aceitar. Para ligar o sistema, introduza a palavra-passe e prima <Enter>.
Nota: Para cancelar a palavra-passe, prima <Enter> neste item. Quando for solicitada a palavra-passe, prima <Enter> novamente sem introduzir a palavra-passe para limpar as definições da palavra-passe.
Power On By Mouse
Permite que o sistema seja ligado por um evento de ativação do rato PS/2.
Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1 A no cabo +5VSB.

Disabled	Desativa esta função. (Predefinição)
Move	Mova o rato para ligar o sistema.
Double Click	Faça duplo clique no botão esquerdo do rato para ligar o sistema.

ErP
Determina se o sistema deve consumir o mínimo de energia no estado S5 (desligado). Nota: Quando este item está definido como Enabled, as seguintes funções ficarão indisponíveis: Resume by Alarm, ativação de evento PME, ligar com o rato, ligar com o teclado e Wake on LAN.
Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.

Instant-Off	Prima o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição)
Delay 4 Sec.	Mantenha premido o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará no modo de suspensão.

Resume by Alarm
Determina se o sistema deve ser ligado a uma hora desejada. (Predefinição: Desativado) Se estiver ativado, defina a data e hora da seguinte forma:
Wake up day: Ligue o sistema a uma hora específica em cada dia ou num dia específico do mês.
Wake up hour/minute/second: Defina a hora em que o sistema será ligado automaticamente.
Nota: Ao utilizar esta função, evite o encerramento inadequado do sistema operativo ou a remoção da alimentação CA, caso contrário, as definições podem não ser eficazes.
Wake on LAN
Ativa ou desativa a função Wake on LAN. (Predefinição: Ativado)
High Precision Event Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operativo. (Predefinição: Ativado)

Guardar e Sair

Save & Exit Setup
Prima **SIGNlt;Enter> neste item e selecione Yes. Isto guarda as alterações no CMOS e sai do programa de configuração da BIOS. Selecione No ou prima <Esc> para regressar ao menu principal de configuração da BIOS.
Exit Without Saving
Prima <Enter> neste item e selecione Yes. Isto sai da configuração da BIOS sem guardar as alterações efetuadas na configuração da BIOS no CMOS. Selecione No ou prima <Esc> para regressar ao menu principal de configuração da BIOS.
Load Optimized Defaults
Prima <Enter> neste item e selecione Yes para carregar as definições predefinidas ideais da BIOS. As definições predefinidas da BIOS ajudam o sistema a funcionar em estado ideal. Carregue sempre as predefinições otimizadas após atualizar a BIOS ou após limpar os valores do CMOS.
Boot Override
Permite selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes para confirmar. O sistema será reiniciado automaticamente e arrancará a partir desse dispositivo.
Save Profiles
Esta função permite guardar as definições atuais da BIOS num perfil. Pode criar até 8 perfis e guardar como Setup Profile 1 ~ Setup Profile 8. Prima <Enter> para concluir. Ou pode selecionar Select File in HDD/FDD/USB (Selecionar Ficheiro em HDD/FDD/USB) para guardar o perfil no seu dispositivo de armazenamento.
Load Profiles
Se o seu sistema se tornar instável e tiver carregado as definições predefinidas da BIOS, pode utilizar esta função para carregar as definições da BIOS a partir de um perfil criado anteriormente, sem as complicações de reconfigurar as definições da BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Select File in HDD/FDD/USB (Selecionar Ficheiro em HDD/FDD/USB) para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, como, por exemplo, reverter as definições da BIOS para as últimas definições que funcionaram corretamente (último registo válido conhecido).

Configurar um conjunto RAID

Níveis de RAID

	RAID 0	RAID 1	RAID 10
Número Mínimo de Discos Rígidos	≥2	2	4
Capacidade da Matriz	Número de discos rígidos * Tamanho do disco mais pequeno	Tamanho do disco mais pequeno	(Número de discos rígidos/2) * Tamanho do disco mais pequeno
Tolerância a Falhas	Não	Sim	Sim

Antes de começar, prepare os seguintes itens:

• Pelo menos dois discos rígidos SATA ou SSD SATA M.2. (Para garantir um desempenho ideal, recomenda-se que utilize dois discos rígidos com o mesmo modelo e capacidade).
• Um disco de instalação do Windows.
• Disco de controladores da motherboard.
• Uma pen USB.

Configurar Controladores SATA

1. Instalar discos rígidos
   Instale os discos rígidos/SSDs nos conectores SATA/M.2 na motherboard. Em seguida, ligue os conectores de alimentação da sua fonte de alimentação aos discos rígidos.
2. Configurar o modo de controlador SATA na configuração do BIOS
   Certifique-se de que configura o modo de controlador SATA corretamente na configuração do BIOS do sistema.
   Passos:
   1. Ligue o seu computador e prima <Delete> para entrar na configuração do BIOS durante o POST (Power-On Self-Test). Em Chipset, certifique-se de que a opção Chipset SATA Port Enable está ativada. Defina o Modo SATA para RAID. Em seguida, guarde as definições e reinicie o seu computador.
   2. Se pretender configurar o RAID UEFI, siga os passos em "C-1". Para entrar na ROM RAID herdada, guarde as definições e saia da configuração do BIOS. Consulte "C-2" para obter mais informações.

      Os menus de configuração do BIOS descritos nesta secção podem diferir das definições exatas da sua motherboard. As opções de menu de configuração do BIOS reais que verá dependerão da motherboard que tem e da versão do BIOS.
3. .
   1. Configuração de RAID UEFI
      Apenas o Windows 10 de 64 bits suporta a configuração de RAID UEFI.
      Passo:
      1. Na configuração do BIOS, vá a BIOS e defina Windows 10 Features para Windows 10 e CSM Support para Disabled. Guarde as alterações e saia da configuração do BIOS.
      2. Após o reinício do sistema, entre novamente na configuração do BIOS. Em seguida, entre no submenu Peripherals\RAIDXpert2 Configuration Utility.
      3. No ecrã RAIDXpert2 Configuration Utility, prima <Enter> em Array Management para entrar no ecrã Create Array. Em seguida, selecione um nível de RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1 e RAID 10 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, prima <Enter> em Select Physical Disks para entrar no ecrã Select Physical Disks.
      4. No ecrã Select Physical Disks, selecione os discos rígidos a incluir na matriz RAID e defina-os para Enabled. Em seguida, utilize a tecla de seta para baixo para se deslocar para Apply Changes e prima <Enter>. Em seguida, volte ao ecrã anterior e defina o Array Size, Array Size Unit, Read Cache Policy e Write Cache Policy.
      5. Após definir a capacidade, desloque-se para Create Array e prima <Enter> para começar.
      6. Após a conclusão, será levado de volta ao ecrã Array Management. Em Manage Array Properties pode ver o novo volume RAID e informações sobre o nível de RAID, nome da matriz, capacidade da matriz, etc.
   2. Configurar a ROM RAID Legada
      Entre no utilitário de configuração do BIOS RAID legado para configurar uma matriz RAID. Ignore este passo e continue com a instalação do sistema operativo Windows para uma configuração não RAID. Passo:

1. Após o início do teste de memória POST e antes do início do arranque do sistema operativo, procure uma mensagem que diga "Press <Ctrl-R> to Configure" (Prima <Ctrl-R> para configurar). Prima <Ctrl> + <R> para entrar no utilitário de configuração do BIOS RAID.
2. Para criar uma nova matriz, prima <Enter> na opção Create Array.
3. A barra de seleção irá mover-se para a secção Disks no lado direito do ecrã. Selecione os discos rígidos a incluir na matriz RAID. Utilize a tecla de seta para cima ou para baixo para selecionar um disco rígido e prima <Insert>. O disco rígido selecionado será apresentado a verde. Para utilizar todos os discos rígidos, basta premir <A> para selecionar todos. Em seguida, prima <Enter> e a barra de seleção irá mover-se para a secção User Input na parte inferior esquerda do ecrã.
4. Primeiro, selecione um modo RAID e prima <Enter>. As seleções disponíveis dependem do número de discos rígidos instalados. Em seguida, siga as instruções no ecrã para especificar o tamanho da matriz. Pode selecionar All available space (Todo o espaço disponível) para utilizar o tamanho máximo permitido ou utilizar a tecla de seta para cima ou para baixo para ajustar o tamanho e prima <Enter>.
5. Selecione um modo de colocação em cache. As opções incluem Read/Write (Leitura/Escrita), Read Only (Apenas leitura) e None (Nenhum). Em seguida, prima <Enter> para continuar.
6. Finalmente, será apresentada uma mensagem que diz "Confirm Creation of Array" (Confirmar criação da matriz). Prima <C> para confirmar ou <Esc> para regressar ao ecrã anterior.
7. Quando concluído, verá a nova matriz no ecrã principal. Para sair do utilitário BIOS RAID, prima <Esc> e, em seguida, prima <C> para confirmar.

^(Nota) Consulte "Conectores Internos" para os avisos de instalação dos conectores M.2 e SATA.

Instalar o Controlador SATA RAID/AHCI e o Sistema Operativo
Com as definições de BIOS corretas, está pronto para instalar o sistema operativo.

Instalar o Sistema Operativo
Como alguns sistemas operativos já incluem o controlador SATA RAID/AHCI, não precisa de instalar um controlador RAID/AHCI separado durante o processo de instalação do Windows. Após a instalação do sistema operativo, recomendamos que instale todos os controladores necessários a partir do disco de controladores da motherboard utilizando "Xpress Install" para garantir o desempenho e a compatibilidade do sistema. Se o sistema operativo a instalar exigir que forneça um controlador SATA RAID/AHCI adicional durante o processo de instalação do SO, consulte os passos abaixo:

1. Copie a pasta Hw10 na pasta \Boot no disco de controladores para a sua pen USB.
2. Arranque a partir do disco de instalação do Windows e execute os passos de instalação padrão do SO. Quando o ecrã que solicita que carregue o controlador for apresentado, selecione Browse (Procurar).
3. Insira a pen USB e, em seguida, procure a localização do controlador. As localizações dos controladores são as seguintes: \Hw10\RAID\x64
4. Selecione primeiro AMD-RAID Bottom Device e clique em Next (Seguinte) para carregar o controlador. Em seguida, selecione AMD-RAID Controller e clique em Next (Seguinte) para carregar o controlador. Finalmente, continue a instalação do SO.

Visite o website da GIGABYTE para obter detalhes sobre a configuração de uma matriz RAID.

Instalação de Controladores

• Antes de instalar os controladores, instale primeiro o sistema operativo. (As instruções seguintes utilizam o Windows 10 como sistema operativo de exemplo.)
• Após instalar o sistema operativo, insira o disco de controladores da motherboard na sua unidade ótica. Clique na mensagem "Tap to choose what happens with this disc" (Toque para escolher o que acontece com este disco) no canto superior direito do ecrã e selecione "Run Run.exe" (Executar Run.exe). (Ou vá a O Meu Computador, faça duplo clique na unidade ótica e execute o programa Run.exe.)

"Xpress Install" irá analisar automaticamente o seu sistema e, em seguida, listar todos os controladores que são recomendados para instalar. Pode clicar no botão Xpress Install e "Xpress Install" irá instalar todos os controladores selecionados. Ou clique na seta para instalar individualmente os controladores de que precisa.

Visite o website da GIGABYTE para obter mais informações sobre o software.

Visite o website da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

Códigos de LED de Debug

Arranque Normal

Código	Descrição
10	O núcleo PEI foi iniciado.
11	A inicialização da CPU pré-memória foi iniciada.
12~14	Reservado.
15	A inicialização pré-memória da North-Bridge foi iniciada.
16~18	Reservado.
19	A inicialização pré-memória da South-Bridge foi iniciada.
1A~2A	Reservado.
2B~2F	Inicialização da memória.
31	Memória instalada.
32~36	Inicialização da CPU PEI.
37~3A	Inicialização da IOH PEI.
3B~3E	Inicialização da PCH PEI.
3F~4F	Reservado.
60	O núcleo DXE foi iniciado.
61	Inicialização da NVRAM.
62	Instalação dos serviços de runtime da PCH.
63~67	A inicialização da CPU DXE foi iniciada.
68	A inicialização da bridge de host PCI foi iniciada.
69	Inicialização da IOH DXE.
6A	Inicialização da IOH SMM.
6B~6F	Reservado.
70	Inicialização da PCH DXE.
71	Inicialização da PCH SMM.
72	Inicialização dos dispositivos PCH.
73~77	Inicialização da PCH DXE (específico do módulo PCH).
78	Inicialização do núcleo ACPI.
79	A inicialização do CSM foi iniciada.
7A~7F	Reservado para uso pela AMI.
80~8F	Reservado para uso pela OEM (códigos de inicialização OEM DXE).
90	Transferência de fase para o BDS (Seleção do Dispositivo de Arranque) a partir do DXE.
91	Emitir evento para conectar controladores.
92	A inicialização do Bus PCI foi iniciada.
93	Inicialização hot plug do Bus PCI.
94	Enumeração do Bus PCI para detetar quantos recursos são solicitados.
95	Verificar os recursos solicitados pelo dispositivo PCI.
96	Atribuir recursos do dispositivo PCI.
97	Ligar dispositivos de saída da consola (ex.: o monitor está iluminado).
98	Ligar dispositivos de entrada da consola (ex.: o teclado/rato PS2/USB estão ativados).
99	Inicialização Super IO.
9A	A inicialização USB foi iniciada.
9B	Emitir reset durante o processo de inicialização USB.
9C	Detetar e instalar todos os dispositivos USB atualmente ligados.
9D	Ativar todos os dispositivos USB atualmente ligados.
9E~9F	Reservado.
A0	A inicialização IDE foi iniciada.
A1	Emitir reset durante o processo de inicialização IDE.
A2	Detetar e instalar todos os dispositivos IDE atualmente ligados.
A3	Ativar todos os dispositivos IDE atualmente ligados.
A4	A inicialização SCSI foi iniciada.
A5	Emitir reset durante o processo de inicialização SCSI.
A6	Detetar e instalar todos os dispositivos SCSI atualmente ligados.
A7	Ativar todos os dispositivos SCSI atualmente ligados.
A8	Verificar a palavra-passe, se necessário.
A9	A configuração do BIOS foi iniciada.
AA	Reservado.
AB	Aguardar comando do utilizador na Configuração do BIOS.
AC	Reservado.
AD	Emitir evento Pronto Para Arranque para o Arranque do SO.
AE	Arranque para SO Legado.
AF	Sair dos Serviços de Arranque.
B0	A instalação da AP de runtime começa.
B1	A instalação da AP de runtime termina.
B2	Inicialização da ROM de Opção Legada.
B3	Reset do sistema, se necessário.
B4	Hot plug-in do dispositivo USB.
B5	Hot plug do dispositivo PCI.
B6	Limpeza da NVRAM.
B7	Reconfigurar definições da NVRAM.
B8~BF	Reservado.
C0~CF	Reservado.

Retomar S3

Código	Descrição
E0	O Retomar S3 foi iniciado (chamado a partir do DXE IPL).
E1	Preencher dados do script de arranque para retomar S3.
E2	Inicializa VGA para retomar S3.
E3	Chamada do vetor de despertar S3 do SO.

Recuperação

Código	Descrição
F0	O modo de recuperação será acionado devido à deteção de volume de firmware inválido.
F1	O modo de recuperação será acionado por decisão do utilizador.
F2	A recuperação foi iniciada.
F3	A imagem de firmware de recuperação foi encontrada.
F4	A imagem de firmware de recuperação foi carregada.
F5~F7	Reservado para futuros códigos de progresso da AMI.

Erro

Código	Descrição
50~55	Ocorreu um erro de inicialização da memória.
56	Tipo ou velocidade de CPU inválidos.
57	Incompatibilidade de CPU.
58	O autoteste da CPU falhou ou possível erro na cache da CPU.
59	O microcódigo da CPU não foi encontrado ou a atualização do microcódigo falhou.
5A	Erro interno da CPU.
5B	O PPI de reset falhou.
5C~5F	Reservado.
D0	Erro de inicialização da CPU.
D1	Erro de inicialização da IOH.
D2	Erro de inicialização da PCH.
D3	Alguns dos Protocolos Arquitetónicos não estão disponíveis.
D4	Erro de alocação de recursos PCI. Sem Recursos.
D5	Sem Espaço para inicialização da ROM de Opção Legada.
D6	Não foram encontrados Dispositivos de Saída da Consola.
D7	Não foram encontrados Dispositivos de Entrada da Consola.
D8	É uma palavra-passe inválida.
D9~DA	Não é possível carregar a Opção de Arranque.
DB	A atualização da Flash falhou.
DC	O protocolo de reset falhou.
DE~DF	Reservado.
E8	O retomar S3 falhou.
E9	O PPI de Retomar S3 não foi encontrado.
EA	O Script de Arranque de Retomar S3 é inválido.
EB	A chamada de Despertar do SO S3 falhou.
EC~EF	Reservado.
F8	O PPI de Recuperação é inválido.
<F9>	A cápsula de Recuperação não foi encontrada.
FA	Cápsula de recuperação inválida.
FB~FF	Reservado.

Contacte-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): http://esupport.gigabyte.com
Endereço WEB (Inglês): http://www.gigabyte.com
Endereço WEB (Chinês): http://www.gigabyte.tw

• GIGABYTE eSupport
  Para enviar uma questão técnica ou não técnica (Vendas/Marketing), por favor, ligue para: http://esupport.gigabyte.com


Identificar a Revisão da sua Placa Mãe
O número de revisão na sua placa mãe tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa mãe é 1.0. Verifique a revisão da sua placa mãe antes de atualizar a BIOS, controladores da placa mãe ou quando procura informações técnicas.
Exemplo:

Para mais detalhes sobre o produto, por favor, visite o website da GIGABYTE.

Copyright
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Todos os direitos reservados. As marcas registadas mencionadas neste manual são legalmente registadas pelos seus respetivos proprietários.

Referências

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE GA-AX370-Gaming 5 - Manual da placa-mãe

Idiomas disponíveis
