GIGABYTE GA-AX370-Gaming 5 - Ръководство за дънната платка

Съдържание

1 Разположение на дънната платка GA-AX370-Gaming 5
2 Инсталиране на хардуер
3 BIOS Setup
4 Конфигуриране на RAID набор
5 Инсталиране на драйвери
6 Кодове на Debug LED
7 Препратки
8 Изтегли ръководство
9 На други езици

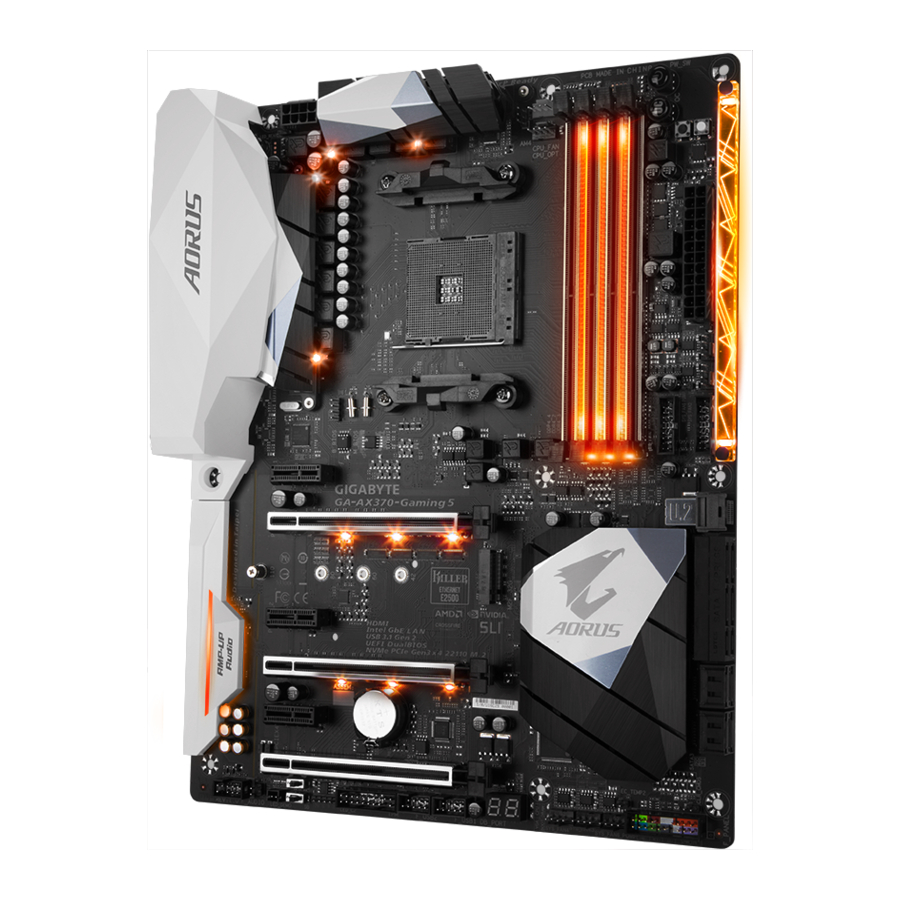

Разположение на дънната платка GA-AX370-Gaming 5

Съдържание на кутията

Дънна платка GA-AX370-Gaming 5
Диск с драйвери за дънната платка
Ръководство за потребителя
Ръководство за бърза инсталация
Четири SATA кабела
Два велкро кабелни връзки
I/O щит
Един GC-SLI2P мостов конектор
Един удължителен кабел за RGB (RGBW) LED лента
Един G Connector
Два термисторни кабела

* Горното съдържание на кутията е само за справка, а действителните елементи трябва да зависят от пакета на продукта, който сте получили.
Съдържанието на кутията подлежи на промяна без предизвестие.

Инсталиране на хардуер

Предпазни мерки при инсталиране

Дънната платка съдържа множество деликатни електронни вериги и компоненти, които могат да се повредят в резултат на електростатичен разряд (ESD). Преди инсталиране, внимателно прочетете ръководството за потребителя и следвайте тези процедури:

Преди инсталиране, уверете се, че шасито е подходящо за дънната платка.
Преди инсталиране, не премахвайте или чупете стикера със S/N (сериен номер) на дънната платка или гаранционния стикер, предоставен от вашия дилър. Тези стикери са необходими за валидиране на гаранцията.
Винаги изключвайте AC захранването, като изключвате захранващия кабел от контакта, преди да инсталирате или премахвате дънната платка или други хардуерни компоненти.
Когато свързвате хардуерни компоненти към вътрешните конектори на дънната платка, се уверете, че са свързани плътно и сигурно.
Когато боравите с дънната платка, избягвайте да докосвате метални проводници или конектори.
Най-добре е да носите лента за китка против електростатичен разряд (ESD), когато боравите с електронни компоненти като дънна платка, CPU или памет. Ако нямате лента за китка против ESD, дръжте ръцете си сухи и първо докоснете метален предмет, за да премахнете статичното електричество.
Преди да инсталирате дънната платка, моля, поставете я върху антистатична подложка или в електростатичен екраниращ контейнер.
Преди да свържете или изключите захранващия кабел от дънната платка, се уверете, че захранването е изключено.
Преди да включите захранването, се уверете, че напрежението на захранването е настроено според местния стандарт за напрежение.
Преди да използвате продукта, моля, проверете дали всички кабели и захранващи конектори на вашите хардуерни компоненти са свързани.
За да предотвратите повреда на дънната платка, не позволявайте на винтове да влизат в контакт с веригата на дънната платка или нейните компоненти.
Уверете се, че няма остатъчни винтове или метални компоненти, поставени на дънната платка или в корпуса на компютъра.
Не поставяйте компютърната система върху неравна повърхност.
Не поставяйте компютърната система в среда с висока температура или влажна среда.
Включването на захранването на компютъра по време на процеса на инсталиране може да доведе до повреда на системните компоненти, както и до физическа вреда на потребителя.
Ако не сте сигурни за някоя от стъпките за инсталиране или имате проблем, свързан с използването на продукта, моля, консултирайте се със сертифициран компютърен техник.
Ако използвате адаптер, удължителен захранващ кабел или разклонител, уверете се, че сте се консултирали с неговите инструкции за инсталиране и/или заземяване.

Продуктови спецификации

CPU	AM4 Socket: AMD Ryzen ™ processor AMD 7th Generation A-series/Athlon ™ processors (Отидете на уебсайта на GIGABYTE за най-новия списък за поддръжка на процесори.)
Chipset	AMD X370
Memory	4 x DDR4 DIMM слота, поддържащи до 64 GB системна памет Двуканална архитектура на паметта Поддръжка за DDR4 2667 ^{(Забележка)} /2400/2133 MHz модули памет Поддръжка за ECC Un-buffered DIMM 1Rx8/2Rx8 модули памет Поддръжка за non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 модули памет Поддръжка за Extreme Memory Profile (XMP) модули памет (Отидете на уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
Onboard Graphics	Интегриран графичен процесор: 1 x HDMI порт, поддържащ максимална резолюция от 4096x2160@24 Hz * Поддръжка за HDMI 1.4 версия. Максимална споделена памет от 2 GB
Audio	2 x Realtek ® ALC1220 codecs Поддръжка за Sound Blaster X-Fi MB5 High Definition Audio 2/4/5.1/7.1-channel Поддръжка за S/PDIF Out
LAN	1 x Intel ® GbE LAN chip (10/100/1000 Mbit) (LAN1) 1 x Rivet Networks Killer ™ E2500 LAN chip (10/100/1000 Mbit) (LAN2) * Teaming не се поддържа.
Expansion Slots	1 x PCI Express x16 слот, работещ на x16 (PCIEX16)^{(Забележка)} * За оптимална производителност, ако трябва да се инсталира само една PCI Express графична карта, не забравяйте да я инсталирате в слота PCIEX16. 1 x PCI Express x16 слот, работещ на x8 (PCIEX8) ^{(Забележка)} * Слотът PCIEX8 споделя честотна лента със слота PCIEX16. Когато слотът PCIEX8 е зает, слотът PCIEX16 работи в режим до x8. (Слотовете PCIEX16 и PCIEX8 отговарят на стандарта PCI Express 3.0.) 1 x PCI Express x16 слот, работещ на x4 (PCIEX4) * Слотът PCIEX4 споделя честотна лента с всички PCI Express x1 слотове. Слотът PCIEX4 работи в режим до x4, когато всички PCI Express x1 слотове са празни. 3 x PCI Express x1 слота * Всички PCI Express x1 слотове споделят честотна лента със слота PCIEX4. Слотът PCIEX4/ PCIEX1_2/PCIEX1_3 работи в режим до x1, когато слотът PCIEX1_1 е зает; слотът PCIEX4 работи в режим до x2, когато слотът PCIEX1_2/PCIEX1_3 е зает. (Слотовете PCIEX4 и PCI Express x1 отговарят на стандарта PCI Express 2.0.)
Storage Interface	Chipset: 1 x M.2 конектор (Socket 3, M key, type 2242/2260/2280/22110 SATA и PCIe x4^{(Забележка)}/x2 SSD поддръжка) 1 x U.2 конектор * Когато U.2 конекторът е зает, M.2 конекторът става недостъпен. Chipset: 2 x SATA Express конектора 8 x SATA 6Gb/s конектора Поддръжка за RAID 0, RAID 1 и RAID 10 * Вижте "Вътрешни конектори" за известия за инсталиране на M.2 и SATA конекторите.
Multi-Graphics Technology	Поддръжка за NVIDIA ® Quad-GPU SLI ™ и 2-Way NVIDIA ® SLI ™ технологии Поддръжка за AMD Quad-GPU CrossFire ™ и 2-Way AMD CrossFire ™ технологии
USB	ASMedia ® USB 3.1 Gen 2 Controller: 1 x USB Type-C ™ порт на задния панел, с USB 3.1 Gen 2 поддръжка 1 x USB 3.1 Gen 2 Type-A порт (червен) на задния панел Chipset: 2 x USB 3.1 Gen 2 Type-A порта (червени) на задния панел 6 x USB 3.1 Gen 1 порта (2 порта на задния панел, 4 порта, достъпни през вътрешните USB конектори) 4 x USB 2.0/1.1 порта (достъпни през вътрешните USB конектори) CPU: 4 x USB 3.1 Gen 1 порта на задния панел
Internal Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x U.2 конектор 1 x M.2 Socket 3 конектор 2 x SATA Express конектора 8 x SATA 6Gb/s конектора 1 x CPU fan header 1 x water cooling CPU fan header 4 x system fan headers 2 x system fan/water cooling pump headers 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 2 x USB 3.1 Gen 1 headers 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header 1 x CPU cooler LED strip/RGB LED strip extension cable header 1 x RGB (RGBW) LED strip extension cable header 2 x temperature sensor headers 1 x Clear CMOS jumper 1 x power button 1 x reset button 1 x Clear CMOS button 1 x OC button 2 x BIOS switches
Back Panel Connectors	1 x PS/2 keyboard/mouse port 1 x HDMI port 1 x USB Type-C ™ port, with USB 3.1 Gen 2 support 3 x USB 3.1 Gen 2 Type-A ports (red) 6 x USB 3.1 Gen 1 ports 2 x RJ-45 ports 1 x optical S/PDIF Out connector 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Откриване на напрежение Откриване на температура Откриване на скоростта на вентилатора Предупреждение за прегряване Предупреждение за отказ на вентилатора Контрол на скоростта на вентилатора * Дали функцията за контрол на скоростта на вентилатора (помпата) се поддържа, ще зависи от вентилатора (помпата), който инсталирате.
BIOS	2 x 128 Mbit flash Използване на лицензиран AMI UEFI BIOS Поддръжка за DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Поддръжка за APP Center * Наличните приложения в APP Center може да варират в зависимост от модела на дънната платка. Поддържаните функции на всяко приложение също могат да варират в зависимост от спецификациите на дънната платка. @BIOS 3D OSD AutoGreen BIOS Setup Cloud Station Color Tempertaure EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC UP 2 V-Tuner Поддръжка за Q-Flash Поддръжка за Xpress Install
Bundled Software	Norton ® Internet Security (OEM version)
Operating System	Поддръжка за Windows 10 64-bit Поддръжка за Windows 7 64-bit * Моля, изтеглете "Windows USB Installation Tool" от уебсайта на GIGABYTE и го инсталирайте, преди да инсталирате Windows 7.
Form Factor	ATX Form Factor; 30.5cm x 24.4cm

^{(Забележка)} Действителната поддръжка може да варира в зависимост от процесора.
* GIGABYTE си запазва правото да прави промени в спецификациите на продукта и информацията, свързана с продукта, без предварително известие.

Инсталиране на процесора

Прочетете следните указания, преди да започнете инсталирането на процесора:

Уверете се, че дънната платка поддържа процесора. (Отидете на уебсайта на GIGABYTE за най-новия списък с поддържани процесори.)
Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате процесора, за да предотвратите повреда на хардуера.
Намерете първия пин на процесора. Процесорът не може да бъде поставен, ако е ориентиран неправилно. (Или може да намерите прорезите от двете страни на процесора и подравняващите ключове на цокъла на процесора.)
Нанесете равномерен и тънък слой термопаста върху повърхността на процесора.
Не включвайте компютъра, ако охладителят на процесора не е инсталиран, в противен случай може да възникне прегряване и повреда на процесора.
Задайте хост честотата на процесора в съответствие със спецификациите на процесора. Не се препоръчва честотата на системната шина да бъде зададена извън хардуерните спецификации, тъй като не отговаря на стандартните изисквания за периферните устройства. Ако искате да зададете честотата извън стандартните спецификации, моля, направете го в съответствие с вашите хардуерни спецификации, включително процесора, графичната карта, паметта, твърдия диск и т.н.

Инсталиране на процесора
Намерете първия пин (обозначен с малък триъгълник) на цокъла на процесора и процесора.

Инсталиране на паметта

Уверете се, че дънната платка поддържа паметта. Препоръчва се да се използва памет със еднакъв капацитет, марка, скорост и чипове. (Отидете на уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате паметта, за да предотвратите повреда на хардуера.
Модулите памет имат защитен дизайн. Модул памет може да бъде инсталиран само в една посока. Ако не можете да поставите паметта, сменете посоката.

Двуканална конфигурация на паметта
Тази дънна платка предлага четири слота за памет и поддържа двуканална технология. След като паметта е инсталирана, BIOS автоматично ще открие спецификациите и капацитета на паметта. Активирането на двуканалния режим на паметта ще удвои оригиналната честотна лента на паметта. Четирите слота за памет са разделени на два канала и всеки канал има два слота за памет, както следва:
Канал A: DDR4_2, DDR4_4
Канал B: DDR4_1, DDR4_3

Моля, посетете уебсайта на GIGABYTE за списъци за поддръжка на CPU, модули памет, SSD, M.2 и U.2 устройства.

Моля, посетете страницата Support\Utility List на уебсайта на GIGABYTE, за да изтеглите най-новата версия на приложенията.

Таблица с двуканални конфигурации на паметта:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Два модула	- -	DS/SS	- -	DS/SS
Два модула	DS/SS	- -	DS/SS	- -
Четири модула	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Едностранна, DS=Двустранна, "- -"=Без памет)

Поради ограничения на процесора, прочетете следните указания, преди да инсталирате паметта в двуканален режим.

Двуканалният режим не може да бъде активиран, ако е инсталиран само един модул памет.
Когато активирате двуканален режим с два или четири модула памет, се препоръчва да се използва памет с еднакъв капацитет, марка, скорост и чипове и да се инсталира в слотове с еднакъв цвят. За оптимална производителност, когато активирате двуканален режим с два модула памет, препоръчваме да ги инсталирате в слотовете DDR4_1 и DDR4_2.

Инсталиране на разширителна карта

Прочетете следните указания, преди да започнете да инсталирате разширителна карта:

Уверете се, че дънната платка поддържа разширителната карта. Прочетете внимателно ръководството, което е приложено към вашата разширителна карта.
Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате разширителна карта, за да предотвратите повреда на хардуера.

Конектори на задния панел

PS/2 порт за клавиатура/мишка
Използвайте този порт, за да свържете PS/2 мишка или клавиатура.
USB 3.1 Gen 1 порт
USB 3.1 Gen 1 портът поддържа спецификацията USB 3.1 Gen 1 и е съвместим със спецификацията USB 2.0. Можете да свържете USB DAC към този порт или да го използвате за USB устройства.
USB 3.1 Gen 1 порт
USB 3.1 Gen 1 портът поддържа спецификацията USB 3.1 Gen 1 и е съвместим със спецификацията USB 2.0. Използвайте този порт за USB устройства.
HDMI порт

HDMI портът е съвместим с HDCP и поддържа Dolby TrueHD и DTS HD Master Audio формати. Той също така поддържа до 192 KHz/24bit 8-канален LPCM аудио изход. Можете да използвате този порт, за да свържете вашия HDMI-поддържан монитор. Максималната поддържана разделителна способност е 4096x2160@24 Hz, но действителните поддържани разделителни способности зависят от използвания монитор.

След инсталирането на HDMI устройството, уверете се, че сте задали HDMI като устройство за възпроизвеждане на звук по подразбиране. (Името на елемента може да се различава в зависимост от вашата операционна система.)
Моля, посетете уебсайта на GIGABYTE за подробности относно инсталирането на хардуера.
USB 3.1 Gen 2 Type-A порт (червен)
USB 3.1 Gen 2 Type-A портът поддържа спецификацията USB 3.1 Gen 2 и е съвместим със спецификациите USB 3.1 Gen 1 и USB 2.0. Използвайте този порт за USB устройства.
USB Type-C ™ порт
Реверсивният USB порт поддържа спецификацията USB 3.1 Gen 2 и е съвместим със спецификациите USB 3.1 Gen 1 и USB 2.0. Използвайте този порт за USB устройства.

RJ-45 LAN порт (LAN2)
Gigabit Ethernet LAN портът осигурява интернет връзка със скорост на данни до 1 Gbps. По-долу са описани състоянията на светодиодите на LAN порта.

Светодиод за връзка/скорост:

Състояние	Описание
Оранжево	Скорост на данни 1 Gbps
Зелено	Скорост на данни 100 Mbps
Изключено	Скорост на данни 10 Mbps

Светодиод за активност:

Състояние	Описание
Мигащо	В момента се извършва предаване или получаване на данни
Изключено	Не се извършва предаване или получаване на данни

RJ-45 LAN порт (LAN1)
Gigabit Ethernet LAN портът осигурява интернет връзка със скорост на данни до 1 Gbps. По-долу са описани състоянията на светодиодите на LAN порта.

Светодиод за връзка/скорост:

Състояние	Описание
Оранжево	Скорост на данни 1 Gbps
Зелено	Скорост на данни 100 Mbps
Изключено	Скорост на данни 10 Mbps

Светодиод за активност:

Състояние	Описание
Мигащо	В момента се извършва предаване или получаване на данни
Включено	Не се извършва предаване или получаване на данни

Изход за централен/събуферен говорител
Използвайте този аудио жак, за да свържете централни/събуферни говорители в 5.1/7.1-канална аудио конфигурация.
Изход за задни говорители
Този жак може да се използва за свързване на задни говорители в 4/5.1/7.1-канална аудио конфигурация.
Оптичен S/PDIF изходен конектор
Този конектор осигурява цифров аудио изход към външна аудио система, която поддържа цифрово оптично аудио. Преди да използвате тази функция, уверете се, че вашата аудио система осигурява оптичен цифров аудио входен конектор.
Линеен вход
Линейният входен жак. Използвайте този аудио жак за линейни входни устройства като оптично устройство, Walkman и др.
Линеен изход
Линейният изходен жак. Този жак поддържа функция за усилване на звука. За по-добро качество на звука се препоръчва да свържете слушалките/говорителите си към този жак (действителните ефекти могат да варират в зависимост от използваното устройство). Използвайте този аудио жак за слушалки или 2-канални говорители. Този жак може да се използва за свързване на предни говорители в 4/5.1/7.1-канална аудио конфигурация.
Микрофонен вход
Микрофонният входен жак.

За да активирате или конфигурирате функцията за усилване на звука за линейния изходен жак, моля, отворете приложението HD Audio Manager.
Ако искате да инсталирате страничен говорител, трябва да пренасочите или линейния входен, или микрофонния входен жак да бъде страничен изход за говорител с помощта на приложението HD Audio Manager.
Моля, посетете уебсайта на GIGABYTE за повече информация за аудио софтуера.

Когато изваждате кабела, свързан към конектор на задния панел, първо извадете кабела от вашето устройство и след това го извадете от дънната платка.
Когато изваждате кабела, издърпайте го направо от конектора. Не го клатете отстрани, за да предотвратите късо съединение вътре в кабелния конектор.

Вградени бутони, превключватели и светодиоди

BIOS превключватели и BIOS LED индикатори
BIOS превключвателят (BIOS_SW) позволява на потребителите лесно да избират различен BIOS за стартиране или овърклок, като помага за намаляване на повредата на BIOS по време на овърклок. Превключвателят DualBIOS™ (SB) позволява активиране или деактивиране на функцията _DualBIOS™. LED индикаторът (MBIOS_LED/BBIOS_LED) показва кой BIOS е активен.
BIOS_SW

	1: Main BIOS (Стартиране от основния BIOS)
	2: Backup BIOS (Стартиране от резервния BIOS)

	1: Dual BIOS
	2: Single BIOS

BIOS LED индикатори:
MBIOS_LED (Основният BIOS е активен)
BBIOS_LED (Резервният BIOS е активен)

CPU/VGA/DRAM/BOOT (светодиоди за състоянието)
Светодиодите за състоянието показват дали процесорът, графичната карта, паметта и операционната система работят правилно след включване на системата. Ако светодиодът за процесора/VGA/DRAM свети, това означава, че съответното устройство не работи нормално; ако светодиодът BOOT свети, това означава, че все още не сте влезли в операционната система.

CPU: LED за състоянието на процесора
VGA: LED за състоянието на графичната карта
DRAM: LED за състоянието на паметта
BOOT: LED за състоянието на операционната система

Бързи бутони
Тази дънна платка има 3 бързи бутона: бутон за захранване, бутон за рестартиране и бутон за изчистване на CMOS. Бутонът за захранване и бутонът за рестартиране позволяват на потребителите бързо да включат/изключат или рестартират компютъра в среда с отворен корпус, когато искат да сменят хардуерни компоненти или да проведат хардуерни тестове. Използвайте този бутон, за да изчистите BIOS конфигурацията и да нулирате CMOS стойностите до фабричните настройки, когато е необходимо.
PW_SW: Бутон за захранване
RST_SW: Бутон за рестартиране
CMOS_SW: Бутон за изчистване на CMOS

Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да изчистите CMOS стойностите.
ЗАБЕЛЕЖКА: Не използвайте бутона за изчистване на CMOS, когато системата е включена, в противен случай системата може да се изключи и може да възникне загуба или повреда на данни.
След рестартиране на системата отидете в BIOS Setup, за да заредите фабричните настройки (изберете Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране)) или ръчно конфигурирайте BIOS настройките (вижте глава "BIOS Setup" за BIOS конфигурации).

OC Button
Бутонът OC помага на ентусиастите и овърклокърите не само да получат най-добрата производителност от своя хардуер, но и най-приятното OC изживяване.
OC Button: Натиснете този бутон, за да заредите най-оптимизираната GIGABYTE овърклок конфигурация за вашия хардуер.

Вътрешни конектори

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3/4
CPU_OPT
SYS_FAN5_PUMP/SYS_FAN6_PUMP
EC_TEMP1/EC_TEMP2
LED_C1
LED_C2
SATA EXPRESS
SATA3 0/1/2/3/4/5/6/7

U2_32G
M2F_32G
F_PANEL
F_AUDIO
SPDIF_O
F_USB30_1/F_USB30_2
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

Прочетете следните указания преди да свържете външни устройства:

Първо се уверете, че вашите устройства са съвместими с конекторите, които желаете да свържете.
Преди да инсталирате устройствата, уверете се, че сте изключили устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.
След инсталирането на устройството и преди да включите компютъра, се уверете, че кабелът на устройството е здраво прикрепен към конектора на дънната платка.

1/2) ATX_12V/ATX (2x4 12V захранващ конектор и 2x12 основен захранващ конектор)
С помощта на захранващия конектор, захранването може да осигури достатъчно стабилна мощност на всички компоненти на дънната платка. Преди да свържете захранващия конектор, първо се уверете, че захранването е изключено и всички устройства са правилно инсталирани. Захранващият конектор има надежден дизайн. Свържете захранващия кабел към захранващия конектор в правилната ориентация. 12V захранващият конектор основно захранва процесора. Ако 12V захранващият конектор не е свързан, компютърът няма да стартира.

За да се отговори на изискванията за разширение, се препоръчва да се използва захранване, което може да издържи на висока консумация на енергия (500W или повече). Ако се използва захранване, което не осигурява необходимата мощност, резултатът може да доведе до нестабилна или невъзможна за зареждане система.

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	GND (Само за 2x4-пинов 12V)	5	+12V (Само за 2x4-пинов 12V)
2	GND (Само за 2x4-пинов 12V)	6	+12V (Само за 2x4-пинов 12V)
3	GND	7	+12V
4	GND	8	+12V

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Само за 2x12-пинов ATX)	23	+5V (Само за 2x12-пинов ATX)
12	3.3V (Само за 2x12-пинов ATX)	24	GND (Само за 2x12-пинов ATX)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (конектори за вентилатори)
Всички конектори за вентилатори на тази дънна платка са 4-пинови. Повечето конектори за вентилатори имат надежден дизайн за поставяне. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва да се инсталира системен вентилатор вътре в кутията.

Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Отчитане
4	PWM контрол на скоростта

CPU_OPT (Конектор за вентилатор за водно охлаждане на процесора)
Конекторът за вентилатор е 4-пинов и има надежден дизайн за поставяне. Повечето конектори за вентилатори имат надежден дизайн за поставяне. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора.

Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Отчитане
4	PWM контрол на скоростта

SYS_FAN5_PUMP/SYS_FAN6_PUMP (Системен вентилатор/Конектори за помпа за водно охлаждане)
Конекторите за вентилатор/помпа са 4-пинови. Повечето конектори за вентилатори имат надежден дизайн за поставяне. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва да се инсталира системен вентилатор вътре в кутията. Конекторите също така осигуряват контрол на скоростта на помпа за водно охлаждане, вижте глава "BIOS Setup", "M.I.T.", за повече информация

Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Отчитане
4	PWM контрол на скоростта

Не забравяйте да свържете кабелите на вентилатора към конекторите на вентилатора, за да предотвратите прегряване на процесора и системата ви. Прегряването може да доведе до повреда на процесора или системата може да блокира.
Тези конектори за вентилатори не са конфигурационни джъмперни блокове. Не поставяйте джъмперна капачка върху конекторите.

EC_TEMP1/EC_TEMP2 (Конектори за температурен сензор)
Свържете кабелите на термистора към конекторите за отчитане на температурата.

Номер на пин Дефиниция

1 SENSOR IN

2 GND

LED_C1 (Конектор за удължителен кабел за LED лента за охладител на процесора/RGB LED лента)
Конекторът може да се използва за свързване на LED лента за охладител на процесора или стандартна 5050 RGB LED лента (12V/G/R/B), с максимална мощност 2A (12V) и максимална дължина 2m.

Номер на пин Дефиниция

1 12V

G

3 R

4 B

Свързване на LED лентата на охладителя на процесора:
Свържете конектора на LED лентата на охладителя на процесора (маркиран със стрелка) към пин 1 (12V) на този конектор.
Свързване на стандартната LED лента: Свържете единия край на удължителния кабел за RGB LED лента към конектора, а другия край към вашата RGB LED лента. Черният проводник (маркиран с триъгълник на щепсела) на удължителния кабел трябва да бъде свързан към пин 1 (12V) на този конектор. Пинът 12V (маркиран със стрелка) от другия край на удължителния кабел трябва да бъде подравнен с 12V на LED лентата. Бъдете внимателни с ориентацията на свързване на LED лентата; неправилното свързване може да доведе до повреда на LED лентата.

LED_C2 (RGB (RGBW) Конектор за удължителен кабел за LED лента)
Конекторът може да се използва за свързване на стандартна 5050 RGB (RGBW) LED лента (12V/G/R/B/W), с максимална мощност 2A (12V) и максимална дължина 2m.
Свържете единия край на удължителния кабел за RGB (RGBW) LED лента към конектора, а другия край към вашата RGB (RGBW) LED лента. Черният проводник (маркиран с триъгълник на щепсела) на удължителния кабел трябва да бъде свързан към пин 1 (12V) на този конектор. Пинът 12V (маркиран със стрелка) от другия край на удължителния кабел трябва да бъде подравнен с 12V на LED лентата. Бъдете внимателни с ориентацията на свързване на LED лентата; неправилното свързване може да доведе до повреда на LED лентата.

Номер на пин Дефиниция

1 12V

2 G

3 R

4 B

5 W

Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.

За това как да включите/изключите светлините на RGB (RGBW) LED лентата, вижте инструкциите в глава "BIOS Setup".

SATA EXPRESS (SATA Express Конектори)
Всеки SATA Express конектор поддържа едно SATA Express устройство.

SATA3 0/1/2/3/4/5/6/7 (SATA 6Gb/s Конектори)
SATA конекторите отговарят на стандарта SATA 6Gb/s и са съвместими със стандартите SATA 3Gb/s и SATA 1.5Gb/s. Всеки SATA конектор поддържа едно SATA устройство. Чипсетът AMD поддържа RAID 0, RAID 1 и RAID 10. Вижте глава "Configuring a RAID Set" за инструкции как да конфигурирате RAID масив.

Номер на пин Дефиниция

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

U2_32G (U.2 Конектор)
U.2 конекторът поддържа едно U.2 устройство.

M2F_32G (M.2 Конектор гнездо 3)
Конекторът M.2 поддържа M.2 SATA SSD и M.2 PCIe SSD и поддържа SATA RAID конфигурация чрез чипсета AMD. Моля, обърнете внимание, че M.2 PCIe SSD не може да се използва за създаване на RAID масив. към глава "Configuring a RAID Set" за инструкции как да конфигурирате RAID масив.
1. Използвайте отвертка, за да развиете винта и гайката от дънната платка. Намерете правилния отвор за монтаж на M.2 SSD, който ще се инсталира, и след това завийте първо гайката.
2. Плъзнете M.2 SSD в конектора под ъгъл.
3. Натиснете M.2 SSD надолу и след това го закрепете с винта.

  Изберете подходящия отвор за M.2 SSD, който ще се инсталира, и затегнете отново винта и гайката.

Съобщения за инсталиране на конекторите M2F_32G и SATA:
Поради ограничения брой линии, предоставени от чипсета, наличността на SATA конекторите може да бъде засегната от типа устройства, инсталирани в конектора M2F_32G. Конекторът M2F_32G споделя честотната лента с конектора SATA3 3. Вижте следната таблица за подробности.

Тип M.2 SSD/конектор	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe x4 SSD*
M.2 PCIe x2 SSD
Не е инсталиран M.2 SSD

: Наличен,
: Не е наличен
* Само за процесор AMD Ryzen ™.

F_PANEL (Конектор на предния панел)
Свържете превключвателя на захранването, превключвателя за рестартиране, високоговорителя, превключвателя/сензора за проникване в шасито и индикатора за състоянието на системата на шасито към този конектор според назначенията на пиновете по-долу. Обърнете внимание на положителните и отрицателните пинове, преди да свържете кабелите.

PLED/PWR_LED (LED на захранването, жълт/лилав):

Състояние на системата LED

S0 Включено

S3/S4/S5 Изключено

Свързва се към индикатора за състояние на захранването на предния панел на шасито. Светодиодът свети, когато системата работи. Светодиодът е изключен, когато системата е в състояние на заспиване S3/S4 или е изключена (S5).

PW (Power Switch, Red) (Захранващ превключвател, червен): Свързва се към захранващия превключвател на предния панел на шасито. Можете да конфигурирате начина за изключване на вашата система с помощта на захранващия превключвател (вижте глава "BIOS Setup", "Power" за повече информация).
SPEAK (Speaker, Orange) (Говорител, оранжев): Свързва се към говорителя на предния панел на шасито. Системата отчита състоянието на стартиране на системата чрез издаване на звуков сигнал. Ще се чуе един кратък звуков сигнал, ако не бъде открит проблем при стартиране на системата.

HD (Hard Drive Activity LED, Blue) (Светодиод за активност на твърдия диск, син): Свързва се към светодиода за активност на твърдия диск на предния панел на шасито. Светодиодът свети, когато твърдият диск чете или записва данни.
RES (Reset Switch, Green) (Бутон за рестартиране, зелен): Свързва се към бутона за рестартиране на предния панел на шасито. Натиснете бутона за рестартиране, за да рестартирате компютъра, ако той замръзне и не успее да извърши нормално рестартиране.
CI (Chassis Intrusion Header, Gray) (Конектор за проникване в шасито, сив): Свързва се към превключвателя/сензора за проникване в шасито на шасито, който може да открие дали капакът на шасито е бил премахнат. Тази функция изисква шаси с превключвател/сензор за проникване в шасито.
NC (Orange) (Оранжев): Няма връзка.

Дизайнът на предния панел може да се различава при различните шасита. Модулът на предния панел основно се състои от захранващ превключвател, бутон за рестартиране, светодиод за захранване, светодиод за активност на твърдия диск, говорител и др. Когато свързвате модула на предния панел на шасито към този конектор, уверете се, че разпределението на проводниците и разпределението на щифтовете съвпадат правилно.

F_AUDIO (Конектор за аудио на предния панел)
Конекторът за аудио на предния панел поддържа Intel High Definition audio (HD) и AC'97 audio. Можете да свържете аудио модула на предния панел на шасито към този конектор. Уверете се, че разпределението на проводниците на конектора на модула съвпада с разпределението на щифтовете на конектора на дънната платка. Неправилното свързване между конектора на модула и конектора на дънната платка ще доведе до невъзможност за работа на устройството или дори ще го повреди.

За HD аудио на предния панел:

Номер на щифт	Определение
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	No Pin
9	LINE2_L
10	Sense

За AC'97 аудио на предния панел:

Номер на щифт	Определение
1	MIC
2	GND
3	MIC Power
4	NC
5	Line Out (R)
6	NC
7	NC
8	No Pin
9	Line Out (L)
10	NC

Конекторът за аудио на предния панел поддържа HD аудио по подразбиране.
Аудио сигналите ще присъстват едновременно на аудио връзките на предния и задния панел.
Някои шасита осигуряват аудио модул на предния панел, който има отделени конектори на всеки проводник вместо един щепсел. За информация относно свързването на аудио модула на предния панел, който има различно разпределение на проводниците, моля, свържете се с производителя на шасито.

SPDIF_O (S/PDIF изходящ конектор)
Този конектор поддържа цифров S/PDIF изход и свързва S/PDIF цифров аудио кабел (предоставен от разширителни карти) за цифров аудио изход от вашата дънна платка към определени разширителни карти, като графични карти и звукови карти. Например, някои графични карти може да изискват да използвате S/PDIF цифров аудио кабел за цифров аудио изход от вашата дънна платка към вашата графична карта, ако желаете да свържете HDMI дисплей към графичната карта и да имате цифров аудио изход от HDMI дисплея едновременно. За информация относно свързването на S/PDIF цифровия аудио кабел, прочетете внимателно ръководството за вашата разширителна карта.

Номер на щифт Определение

1 SPDIFO

2 GND

F_USB30_1/F_USB30_2 (USB 3.1 Gen 1 конектори)
Конекторите отговарят на спецификациите USB 3.1 Gen 1 и USB 2.0 и могат да осигурят два USB порта. За закупуване на опционалния 3,5" преден панел, който осигурява два USB 3.1 Gen 1 порта, моля, свържете се с местния дилър.

Номер на щифт	Определение	Номер на щифт	Определение
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13 B S S	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20 S	No Pin

F_USB1/F_USB2 (USB 2.0/1.1 конектори)
Конекторите отговарят на спецификацията USB 2.0/1.1. Всеки USB конектор може да осигури два USB порта чрез опционална USB конзола. За закупуване на опционалната USB конзола, моля, свържете се с местния дилър.

Номер на щифт	Определение	Номер на щифт	Определение
1	Power (5V) (Захранване (5V))	6	USB DY+
2	Power (5V) (Захранване (5V))	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

Не включвайте кабела на IEEE 1394 конзолата (2x5-пинов) в USB 2.0/1.1 конектора.
Преди да инсталирате USB конзолата, не забравяйте да изключите компютъра и да извадите захранващия кабел от контакта, за да предотвратите повреда на USB конзолата.

TPM (Trusted Platform Module Header)
Може да свържете TPM (Trusted Platform Module) към този конектор.

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Батерия)
Батерията осигурява захранване, за да запази стойностите (като конфигурации на BIOS, информация за датата и часа) в CMOS, когато компютърът е изключен. Сменете батерията, когато напрежението на батерията падне до ниско ниво, в противен случай CMOS стойностите може да не са точни или да бъдат загубени.
Може да изчистите CMOS стойностите, като извадите батерията:
1. Изключете компютъра и извадете захранващия кабел.
2. Внимателно извадете батерията от държача на батерията и изчакайте една минута. (Или използвайте метален предмет, като отвертка, за да докоснете положителните и отрицателните клеми на държача на батерията, като ги съедините за 5 секунди.)
3. Сменете батерията.
4. Включете захранващия кабел и рестартирайте компютъра. S F

Винаги изключвайте компютъра и изваждайте захранващия кабел преди да смените батерията.
Сменете батерията с еквивалентна. Опасност от експлозия, ако батерията е заменена с неправилен модел.
Свържете се с мястото на покупка или с местния дилър, ако не сте в състояние да смените батерията сами или не сте сигурни за модела на батерията.
Когато инсталирате батерията, обърнете внимание на ориентацията на положителната страна (+) и отрицателната страна (-) B_ _ на батерията (положителната страна трябва да е нагоре).
Използваните батерии трябва да се третират в съответствие с местните екологични разпоредби.

CLR_CMOS (Джъмпер за изчистване на CMOS)
Използвайте този джъмпер, за да изчистите конфигурацията на BIOS и да възстановите CMOS стойностите до фабричните настройки по подразбиране. За да изчистите CMOS стойностите, използвайте метален предмет, като отвертка, за да докоснете двата пина за няколко секунди.

	Отворено: Нормално
	Съединено: Изчистване на CMOS стойностите

Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да изчистите CMOS стойностите.
След рестартиране на системата, отидете в BIOS Setup, за да заредите фабричните настройки по подразбиране (изберете Load Optimized Defaults) или ръчно конфигурирайте настройките на BIOS (вижте глава "BIOS Setup" за BIOS конфигурации).

BIOS Setup

BIOS (Basic Input and Output System) записва хардуерните параметри на системата в CMOS на дънната платка. Основните ѝ функции включват провеждането на Power-On Self-Test (POST) по време на стартиране на системата, запазване на системните параметри и зареждане на операционната система и т.н. BIOS включва програма BIOS Setup, която позволява на потребителя да променя основните настройки на конфигурацията на системата или да активира определени системни функции. Когато захранването е изключено, батерията на дънната платка осигурява необходимата мощност на CMOS, за да запази стойностите на конфигурацията в CMOS. За да получите достъп до програмата BIOS Setup, натиснете клавиша <Delete> по време на POST, когато захранването е включено. За да надстроите BIOS, използвайте или помощната програма GIGABYTE Q-Flash, или @BIOS.

Q-Flash позволява на потребителя бързо и лесно да надстрои или архивира BIOS, без да влиза в операционната система.
@BIOS е базирана на Windows помощна програма, която търси и изтегля най-новата версия на BIOS от интернет и актуализира BIOS.

Тъй като актуализирането на BIOS е потенциално рисковано, ако не срещате проблеми, използвайки текущата версия на BIOS, се препоръчва да не актуализирате BIOS. За да актуализирате BIOS, направете го с повишено внимание. Неправилното актуализиране на BIOS може да доведе до неизправност на системата.
Препоръчва се да не променяте настройките по подразбиране (освен ако не е необходимо), за да предотвратите нестабилност на системата или други неочаквани резултати. Неправилната промяна на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, опитайте да изчистите стойностите на CMOS и да нулирате платката до стойностите по подразбиране. (Вижте раздела "Load Optimized Defaults" в тази глава или въведенията за джъмпера за батерията/изчистване на CMOS в глава "Инсталиране на хардуер" за това как да изчистите стойностите на CMOS.)

Стартов екран

Следният стартов екран с логото ще се появи при зареждане на компютъра.
(Примерна версия на BIOS: D5)

Има два различни режима на BIOS, както следва, и можете да използвате клавиша <F2>, за да превключвате между двата режима. Режимът Classic Setup предоставя подробни настройки на BIOS. Можете да натискате клавишите със стрелки на клавиатурата си, за да се движите между елементите, и да натиснете <Enter>, за да приемете или влезете в подменю. Или можете да използвате мишката си, за да изберете желания елемент. Easy Mode позволява на потребителите бързо да преглеждат текущата си системна информация или да правят настройки за оптимална производителност. В Easy Mode можете да използвате мишката си, за да се движите през елементите на конфигурацията.

Когато системата не е стабилна, както обикновено, изберете елемента Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране), за да настроите системата си към нейните настройки по подразбиране.
Менютата за настройка на BIOS, описани в тази глава, са само за справка и може да се различават в зависимост от версията на BIOS.

M.I.T.

M.I.T.
Дали системата ще работи стабилно с настройките за овърклок/овърволтаж, които сте направили, зависи от общите системни конфигурации. Неправилното извършване на овърклок/овърволтаж може да доведе до повреда на процесора, чипсета или паметта и да намали полезния живот на тези компоненти. Тази страница е само за напреднали потребители и препоръчваме да не променяте настройките по подразбиране, за да предотвратите нестабилност на системата или други неочаквани резултати. (Неадекватното промяна на настройките може да доведе до неуспешно зареждане на системата. Ако това се случи, изчистете стойностите на CMOS и нулирайте платката до стойностите по подразбиране.)

Разширени настройки на честотата
Стойност на Host Clock
Показва текущата работна честота на Host Clock.
Съотношение на CPU Clock
Позволява ви да промените тактовото съотношение за инсталирания процесор. Регулируемият диапазон зависи от инсталирания процесор.
CPU честота
Показва текущата работна честота на процесора.

Разширени настройки на CPU Core

Съотношение на CPU Clock, CPU честота
Горните настройки са синхронни с тези под същите елементи в менюто Advanced Frequency Settings.

Съотношение на Core Performance Boost^{(Бележка)}
Позволява ви да промените съотношението за CPB. Регулируемият диапазон зависи от инсталирания процесор. (По подразбиране: Auto)

Core Performance Boost ^{(Бележка)}
Позволява ви да определите дали да активирате технологията Core Performance Boost (CPB), технология за повишаване на производителността на процесора. (По подразбиране: Auto)

Turbo Performance Boost Ratio ^{(Бележка)}
Позволява ви да определите дали да подобрите производителността на процесора. (По подразбиране: Disabled)

AMD Cool&Quiet function

Активирано	Позволява на драйвера AMD Cool'n'Quiet динамично да регулира тактовата честота на процесора и VID, за да намали топлинната мощност от вашия компютър и консумацията на енергия. (По подразбиране)
Деактивирано	Деактивира тази функция.

SVM Mode
Виртуализацията, подобрена от технологията за виртуализация, ще позволи на платформата да изпълнява множество операционни системи и приложения в независими дялове. С виртуализацията една компютърна система може да функционира като множество виртуални системи. (По подразбиране: Enabled)
C6 Mode ^{(Бележка 1)}
Позволява ви да определите дали да позволите на процесора да влезе в режим C6 в състояние на спиране на системата. Когато е активиран, честотата на ядрото на процесора ще бъде намалена по време на състояние на спиране на системата, за да се намали консумацията на енергия. Състоянието C6 е по-усъвършенствано състояние за пестене на енергия от C1. (По подразбиране: Enabled)
Global C-state Control ^{(Бележка 1)}
Позволява ви да определите дали да позволите на процесора да влезе в състояния C. Когато е активиран, честотата на ядрото на процесора ще бъде намалена по време на състояние на спиране на системата, за да се намали консумацията на енергия. (По подразбиране: Enabled)
SMT Mode ^{(Бележка 1)}
Позволява ви да активирате или деактивирате технологията CPU Simultaneous Multi-Threading. Тази функция работи само за операционни системи, които поддържат режим на многопроцесорност. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
Downcore Control^{(Бележка 1)}
Позволява ви да изберете броя на ядрата на процесора, които да активирате (броят на ядрата на процесора може да варира в зависимост от процесора). Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
Extreme Memory Profile (X.M.P.) ^{(Бележка 2)}
Позволява на BIOS да чете SPD данните на XMP модула(и), за да подобри производителността на паметта, когато е активиран.

Деактивирано	Деактивира тази функция. (По подразбиране)
Profile1	Използва настройките на Profile 1.
Profile2^{(Бележка 2)}	Използва настройките на Profile 2.

System Memory Multiplier
Позволява ви да зададете системния множител на паметта. Auto задава множител на паметта според данните за SPD на паметта. (По подразбиране: Auto)
Memory Frequency (MHz)
Първата стойност на честотата на паметта е нормалната работна честота на използваната памет; втората е честотата на паметта, която се регулира автоматично според настройките на System Memory Multiplier.

Разширени настройки на паметта
Extreme Memory Profile (X.M.P.) ^{(Бележка 2)}, System Memory Multiplier, Memory Frequency(Mhz)
Горните настройки са синхронни с тези под същите елементи в менюто Advanced Frequency Settings.
Memory Timing Mode
Manual и Advanced Manual позволяват Channel Interleaving, Rank Interleaving и настройките за време на паметта по-долу да бъдат конфигурируеми. Опциите са: Auto (по подразбиране), Manual, Advanced Manual.
Profile DDR Voltage
Когато използвате non-XMP модул памет или Extreme Memory Profile (X.M.P.) е настроен на Disabled, стойността се показва според вашата спецификация на паметта. Когато Extreme Memory Profile (X.M.P.) е настроен на Profile1 или Profile2, стойността се показва според SPD данните на XMP паметта.
Channel Interleaving
Активира или деактивира преплитането на каналите на паметта. Enabled позволява на системата едновременно да осъществява достъп до различни канали на паметта, за да увеличи производителността и стабилността на паметта. (По подразбиране: Auto)
Rank Interleaving
Активира или деактивира преплитането на ранговете на паметта. Enabled позволява на системата едновременно да осъществява достъп до различни рангове на паметта, за да увеличи производителността и стабилността на паметта. (По подразбиране: Auto)
Подвремена на паметта на канал A/B
Това подменю предоставя настройки за време на паметта за всеки канал на паметта. Съответните екрани за настройка на времето могат да се конфигурират само когато Memory Timing Mode е настроен на Manual или Advanced Manual. Забележка: Вашата система може да стане нестабилна или да не успее да стартира, след като направите промени във времената на паметта. Ако това се случи, моля, нулирайте платката до стойностите по подразбиране, като заредите оптимизирани стойности по подразбиране или изчистите стойностите на CMOS.
Разширени настройки на напрежението
Това подменю ви позволява да зададете напрежения на процесора, чипсета и паметта.

PC Health Status
Reset Case Open Status

Disabled	Запазва или изчиства записа за предишното състояние на проникване в шасито. (По подразбиране)
Активирано	Изчиства записа за предишното състояние на проникване в шасито и полето Case Open ще показва "No" при следващото стартиране.

Case Open
Показва състоянието на откриване на устройството за откриване на проникване в шасито, прикрепено към заглавието CI на дънната платка. Ако капакът на шасито на системата бъде премахнат, това поле ще покаже "Yes", в противен случай ще покаже "No". За да изчистите записа за състоянието на проникване в шасито, задайте Reset Case Open Status на Enabled, запазете настройките в CMOS и след това рестартирайте системата си.
CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/DRAM Channel A/B Voltage/DDRVpp A/B/+3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
Показва текущите системни напрежения.

Разни настройки
PCIe Slot Configuration
Позволява ви да зададете режима на работа на PCI Express слотовете на Gen 1, Gen 2 или Gen 3. Действителният режим на работа зависи от хардуерната спецификация на всеки слот. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
3DMark01 Enhancement
Позволява ви да определите дали да подобрите производителността на някои наследени бенчмаркове. (По подразбиране: Disabled)

Smart Fan 5 Settings
Monitor
Позволява ви да изберете цел за наблюдение и да направите допълнителна настройка. (По подразбиране: CPU FAN)
Fan Speed Control
Позволява ви да определите дали да активирате функцията за управление на скоростта на вентилатора и да регулирате скоростта на вентилатора.

Нормално	Позволява на вентилатора да работи с различни скорости в зависимост от температурата. Можете да регулирате скоростта на вентилатора със System Information Viewer въз основа на вашите системни изисквания. (По подразбиране)
Тихо	Позволява на вентилатора да работи с ниска скорост.
Ръчно	Позволява ви да контролирате скоростта на вентилатора в кривата графика.
Пълна скорост	Позволява на вентилатора да работи с пълна скорост.

Fan Control Use Temperature Input
Позволява ви да изберете референтната температура за управление на скоростта на вентилатора.
Temperature Interval
Позволява ви да изберете температурния интервал за промяна на скоростта на вентилатора.
Fan/Pump Control Mode

Auto	Позволява на BIOS автоматично да открие типа на инсталирания вентилатор/помпа и задава оптималния режим на управление. (По подразбиране)
Voltage	Режимът Voltage се препоръчва за 3-пинов вентилатор/помпа.
PWM	Режимът PWM се препоръчва за 4-пинов вентилатор/помпа.

Temperature
Показва текущата температура на избраната целева област.
Fan Speed
Показва текущите скорости на вентилатора/помпата.
Temperature Warning Control
Задава прага за предупреждение за температурата. Когато температурата надвиши прага, BIOS ще издаде предупредителен звук. Опциите са: Disabled (по подразбиране), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F.
Fan/Pump Fail Warning
Позволява на системата да издаде предупредителен звук, ако вентилаторът/помпата не е свързан/а или не успее. Проверете състоянието на вентилатора/помпата или връзката на вентилатора/помпата, когато това се случи. (По подразбиране: Disabled)

^{(Бележка)} Този елемент присъства само когато инсталирате процесор, който поддържа тази функция.
^{(Бележка 1)} Този елемент присъства само когато инсталирате процесор, който поддържа тази функция.
^{(Бележка 2)} Този елемент присъства само когато инсталирате процесор и модул памет, които поддържат тази функция.

Система

Този раздел предоставя информация за модела на вашата дънна платка и версията на BIOS. Можете също така да изберете езика по подразбиране, използван от BIOS, и ръчно да зададете системното време.
Език на системата
Избира езика по подразбиране, използван от BIOS.
Системна дата
Задава системната дата. Форматът на датата е седмица (само за четене), месец, дата и година. Използвайте <Enter>, за да превключвате между полетата за месец, дата и година, и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.
Системно време
Задава системното време. Форматът на времето е час, минута и секунда. Например, 1 p.m. е 13:00:00. Използвайте <Enter>, за да превключвате между полетата за час, минута и секунда, и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.
Ниво на достъп
Показва текущото ниво на достъп в зависимост от типа на използваната защита с парола. (Ако не е зададена парола, по подразбиране ще се показва Administrator.) Нивото Administrator ви позволява да правите промени във всички настройки на BIOS; нивото User ви позволява да правите промени само в определени настройки на BIOS, но не във всички.

BIOS

BIOS
Boot Option Priorities
Определя общия ред на зареждане от наличните устройства. Подвижните устройства за съхранение, които поддържат GPT формат, ще бъдат с представка "UEFI:" в списъка с устройства за зареждане. За да стартирате от операционна система, която поддържа GPT дялове, изберете устройството с представка "UEFI:". Или ако искате да инсталирате операционна система, която поддържа GPT дялове, като например Windows 7 64-bit, изберете оптичното устройство, което съдържа инсталационния диск на Windows 7 64-bit и е с представка "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Определя реда на зареждане за конкретен тип устройство, като например твърди дискове, оптични устройства, дискови устройства и устройства, които поддържат функцията Boot from LAN и др. Натиснете <Enter> върху този елемент, за да влезете в подменюто, което представя свързаните устройства от същия тип. Този елемент е наличен само ако е инсталирано поне едно устройство за този тип.
Bootup NumLock State
Активира или деактивира функцията Numlock на цифровата клавиатура след POST. (По подразбиране: Включено)
Security Option
Определя дали парола е необходима всеки път, когато системата се стартира, или само когато влезете в BIOS Setup. След като конфигурирате този елемент, задайте паролите под елемента Administrator Password/User Password.

Setup	Парола е необходима само за влизане в програмата BIOS Setup.
System	Парола е необходима за стартиране на системата и за влизане в програмата BIOS Setup. (По подразбиране)

Full Screen LOGO Show
Позволява ви да определите дали да се показва логото на GIGABYTE при стартиране на системата. Disabled пропуска логото на GIGABYTE, когато системата стартира. (По подразбиране: Enabled)
Fast Boot
Активира или деактивира Fast Boot, за да се съкрати процеса на зареждане на операционната система. Ultra Fast осигурява най-бързата скорост на зареждане. (По подразбиране: Disabled)
SATA Support

All Sata Devices	Всички SATA устройства са функционални в операционната система и по време на POST.
Last Boot HDD Only	С изключение на предишното устройство за зареждане, всички SATA устройства са деактивирани, преди да завърши процеса на зареждане на ОС. (По подразбиране)

Този елемент е конфигурируем само когато Fast Boot е настроен на Enabled или Ultra Fast.
VGA Support
Позволява ви да изберете кой тип операционна система да стартирате.

Auto	Активира само legacy option ROM.
EFI Driver	Активира EFI option ROM. (По подразбиране)

Този елемент е конфигурируем само когато Fast Boot е настроен на Enabled или Ultra Fast.
USB Support

Disabled	Всички USB устройства са деактивирани, преди да завърши процеса на зареждане на ОС.
Full Initial	Всички USB устройства са функционални в операционната система и по време на POST. (По подразбиране)
Partial Initial	Част от USB устройствата са деактивирани, преди да завърши процеса на зареждане на ОС.

Този елемент е конфигурируем само когато Fast Boot е настроен на Enabled. Тази функция е деактивирана, когато Fast Boot е настроен на Ultra Fast.
PS2 Devices Support

Disabled	Всички PS/2 устройства са деактивирани, преди да завърши процеса на зареждане на ОС.
Enabled	Всички PS/2 устройства са функционални в операционната система и по време на POST. (По подразбиране)

Този елемент е конфигурируем само когато Fast Boot е настроен на Enabled. Тази функция е деактивирана, когато Fast Boot е настроен на Ultra Fast.
NetWork Stack Driver Support

Disabled	Деактивира зареждането от мрежата. (По подразбиране)
Enabled	Активира зареждането от мрежата.

Този елемент е конфигурируем само когато Fast Boot е настроен на Enabled или Ultra Fast.
Windows 10 Features
Позволява ви да изберете операционната система, която да бъде инсталирана. (По подразбиране: Other OS)
CSM Support
Активира или деактивира UEFI CSM (Compatibility Support Module), за да поддържа наследен PC процес на зареждане.

Enabled	Активира UEFI CSM. (По подразбиране)
Disabled	Деактивира UEFI CSM и поддържа само процеса на зареждане на UEFI BIOS.

Този елемент е конфигурируем само когато Windows 10 Features е настроен на Windows 10 или Windows 10 WHQL.
LAN PXE Boot Option ROM
Позволява ви да изберете дали да активирате legacy option ROM за LAN контролера. (По подразбиране: Disabled) Този елемент е конфигурируем само когато CSM Support е настроен на Enabled.
Storage Boot Option Control
Позволява ви да изберете дали да активирате UEFI или legacy option ROM за контролера на устройството за съхранение.

Disabled	Деактивира option ROM.
UEFI Only	Активира само UEFI option ROM.
Legacy Only	Активира само legacy option ROM. (По подразбиране)

Този елемент е конфигурируем само когато CSM Support е настроен на Enabled.
Other PCI Device ROM Priority
Позволява ви да изберете дали да активирате UEFI или Legacy option ROM за PCI контролера на устройството, различен от LAN, устройството за съхранение и графичните контролери.

Disabled	Деактивира option ROM.
UEFI Only	Активира само UEFI option ROM. (По подразбиране)
Legacy Only	Активира само legacy option ROM.

Този елемент е конфигурируем само когато CSM Support е настроен на Enabled.
Network Stack
Деактивира или активира зареждането от мрежата, за да инсталирате OS във формат GPT, като например инсталиране на OS от Windows Deployment Services сървър. (По подразбиране: Disabled)
Ipv4 PXE Support
Активира или деактивира IPv4 PXE Support. Този елемент е конфигурируем само когато Network Stack е активиран.
Ipv4 HTTP Support
Активира или деактивира HTTP boot support за IPv4. Този елемент е конфигурируем само когато Network Stack е активиран.
Ipv6 PXE Support
Активира или деактивира IPv6 PXE Support. Този елемент е конфигурируем само когато Network Stack е активиран.
Ipv6 HTTP Support
Активира или деактивира HTTP boot support за IPv6. Този елемент е конфигурируем само когато Network Stack е активиран.
Administrator Password
Позволява ви да конфигурирате администраторска парола. Натиснете <Enter> върху този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете администраторската парола (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup. За разлика от потребителската парола, администраторската парола ви позволява да правите промени във всички BIOS настройки.
User Password
Позволява ви да конфигурирате потребителска парола. Натиснете <Enter> върху този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете администраторската парола (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup. Потребителската парола обаче ви позволява да правите промени само в определени BIOS настройки, но не във всички. За да отмените паролата, натиснете <Enter> върху елемента за парола и когато бъдете поискани за паролата, първо въведете правилната. Когато бъдете подканени за нова парола, натиснете <Enter> без да въвеждате парола. Натиснете <Enter> отново, когато бъдете подканени да потвърдите. ЗАБЕЛЕЖКА: Преди да зададете потребителската парола, уверете се, че първо сте задали администраторската парола.

Периферия

AMD CPU fTPM
Активира или деактивира функцията TPM 2.0, интегрирана в AMD CPU. (По подразбиране: Активирано)
LED_C Connect
Активира или деактивира светлините на RGB (RGBW) LED лентата, свързана към LED_C2 конектора на дънната платка. (По подразбиране: Активирано)
RGB Fusion
Позволява да зададете режим на LED осветление за дънната платка.

Off	Деактивира тази функция.
Pulse Mode	Всички светодиоди едновременно избледняват и се появяват.
Color Cycle	Всички светодиоди едновременно преминават през пълен спектър от цветове.
Static Mode	Всички светодиоди излъчват един цвят. (По подразбиране)
Flash Mode	Всички светодиоди едновременно мигат и се изключват.

Legacy USB Support
Позволява използването на USB клавиатура/мишка в MS-DOS. (По подразбиране: Активирано)
XHCI Hand-off
Определя дали да се активира функцията XHCI Hand-off за операционна система без поддръжка на XHCI Hand-off. (По подразбиране: Активирано)
EHCI Hand-off
Определя дали да се активира функцията EHCI Hand-off за операционна система без поддръжка на EHCI Hand-off. (По подразбиране: Деактивирано)
Port 60/64 Emulation
Активира или деактивира емулацията на I/O портове 64h и 60h. Това трябва да бъде активирано за пълна поддръжка на стари USB клавиатури/мишки в MS-DOS или в операционна система, която не поддържа USB устройства по подразбиране. (По подразбиране: Деактивирано)
USB Mass Storage Driver Support
Активира или деактивира поддръжката на USB устройства за съхранение. (По подразбиране: Активирано)
USB Storage Devices
Показва списък със свързани USB устройства за съхранение. Този елемент се появява само когато е инсталирано USB устройство за съхранение.
DAC-UP 2 Rear USB 3.0 (Изходно напрежение на USB 3.1 Gen 1 портовете на задния панел)
Позволява да увеличите изходното напрежение на USB 3.1 Gen 1 портовете на задния панел (тези под PS/2 порта за клавиатура/мишка), за да засилите стабилността на вашите USB устройства.

Normal	Запазва оригиналното изходно напрежение. (По подразбиране)
Disable USB bus power	Деактивира захранването на USB конекторите. Висококачествените аудио плейъри могат да свържат свой собствен външен USB източник на захранване.
Voltage Compensation +0.1V	Добавя 0.1V към оригиналното изходно напрежение.
Voltage Compensation +0.2V	Добавя 0.2V към оригиналното изходно напрежение.
Voltage Compensation +0.3V	Добавя 0.3V към оригиналното изходно напрежение.

DAC-UP 2 Front USB 3.0_1 (Изходно напрежение на USB портовете, предоставени от вградения конектор F_USB30_1)
Позволява да увеличите изходното напрежение на USB портовете, предоставени от вградения конектор F_USB30_1, за да засилите стабилността на вашите USB устройства.

Normal	Запазва оригиналното изходно напрежение. (По подразбиране)
Disable USB bus power	Деактивира захранването на USB конекторите. Висококачествените аудио плейъри могат да свържат свой собствен външен USB източник на захранване.
Voltage Compensation +0.1V	Добавя 0.1V към оригиналното изходно напрежение.
Voltage Compensation +0.2V	Добавя 0.2V към оригиналното изходно напрежение.
Voltage Compensation +0.3V	Добавя 0.3V към оригиналното изходно напрежение.

DAC-UP 2 Front USB 3.0_2 (Изходно напрежение на USB портовете, предоставени от вградения конектор F_USB30_2)
Позволява да увеличите изходното напрежение на USB портовете, предоставени от вградения конектор F_USB30_2, за да засилите стабилността на вашите USB устройства.

Normal	Запазва оригиналното изходно напрежение. (По подразбиране)
Disable USB bus power	Деактивира захранването на USB конекторите. Висококачествените аудио плейъри могат да свържат свой собствен външен USB източник на захранване.
Voltage Compensation +0.1V	Добавя 0.1V към оригиналното изходно напрежение.
Voltage Compensation +0.2V	Добавя 0.2V към оригиналното изходно напрежение.
Voltage Compensation +0.3V	Добавя 0.3V към оригиналното изходно напрежение.

Trusted Computing
Активира или деактивира Trusted Platform Module (TPM).
NVMe Configuration
Показва информация за вашия M.2 NVME PCIe SSD, ако е инсталиран.
OffBoard SATA Controller Configuration
Показва информация за вашия M.2 PCIe SSD, ако е инсталиран.

Чипсет

IOMMU
Активира или деактивира поддръжката на AMD IOMMU. (По подразбиране: Автоматично)
Integrated Graphics ^{(Бележка)}
Активира или деактивира вградената графична функция.

Auto	BIOS автоматично ще активира или деактивира вградената графика в зависимост от инсталираната графична карта. (По подразбиране)
Disabled	Деактивира вградената графика.

UMA Frame Buffer Size ^{(Бележка)}
Този елемент може да се конфигурира само когато Integrated Graphics е настроено на Force. Размерът на Frame buffer е общият обем системна памет, разпределена единствено за вградения графичен контролер. MS-DOS, например, ще използва само тази памет за дисплей. Опциите са: Auto (по подразбиране), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Активира или деактивира RAID за SATA контролерите, интегрирани в чипсета, или конфигурира SATA контролерите в режим AHCI.

RAID	Активира RAID за SATA контролера.
AHCI	Конфигурира SATA контролерите в режим AHCI. Advanced Host Controller Interface (AHCI) е спецификация на интерфейс, която позволява на драйвера за съхранение да активира разширени Serial ATA функции като Native Command Queuing и hot plug. (По подразбиране)

Chipset SATA Port Enable
Активира или деактивира интегрираните SATA контролери. (По подразбиране: Активирано)
Chipset SATA Port 0/1/2/3/4/5/6/7
Активира или деактивира всеки SATA порт.

^{(Бележка)}Този елемент присъства само когато инсталирате CPU, който поддържа тази функция.

Захранване

AC BACK
Определя състоянието на системата след възстановяване на захранването след загуба на AC захранване.

Memory	Системата се връща в последното си известно будно състояние при възстановяване на AC захранването.
Винаги включено	Системата се включва при възстановяване на AC захранването.
Винаги изключено	Системата остава изключена при възстановяване на AC захранването. (По подразбиране)

Power On By Keyboard
Позволява включването на системата чрез събитие за събуждане от PS/2 клавиатура.
Забележка: За да използвате тази функция, е необходимо ATX захранване, осигуряващо най-малко 1A на +5VSB кабела.

Disabled	Деактивира тази функция. (По подразбиране)
Password	Задайте парола с 1~5 знака, за да включите системата.
Keyboard 98	Натиснете бутона POWER на клавиатурата на Windows 98, за да включите системата.
Any key	Натиснете произволен клавиш, за да включите системата.

Power On Password
Задайте парола, когато Power On By Keyboard е настроено на Password. Натиснете <Enter> върху този елемент и задайте парола с до 5 знака и след това натиснете <Enter>, за да приемете. За да включите системата, въведете паролата и натиснете <Enter>.
Забележка: За да отмените паролата, натиснете <Enter> върху този елемент. Когато бъдете подканени за паролата, натиснете <Enter> отново, без да въвеждате паролата, за да изчистите настройките на паролата.
Power On By Mouse
Позволява включването на системата чрез събитие за събуждане от PS/2 мишка.
Забележка: За да използвате тази функция, е необходимо ATX захранване, осигуряващо най-малко 1A на +5VSB кабела.

Disabled	Деактивира тази функция. (По подразбиране)
Move	Преместете мишката, за да включите системата.
Double Click	Щракнете двукратно с левия бутон на мишката, за да включите системата.

ErP
Определя дали системата да консумира най-малко енергия в състояние S5 (изключване). Забележка: Когато този елемент е настроен на Enabled, следните функции ще станат недостъпни: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard и wake on LAN.
Soft-Off by PWR-BTTN
Конфигурира начина за изключване на компютъра в MS-DOS режим с помощта на бутона за захранване.

Instant-Off	Натиснете бутона за захранване и системата ще се изключи незабавно. (По подразбиране)
Delay 4 Sec.	Натиснете и задръжте бутона за захранване за 4 секунди, за да изключите системата. Ако бутонът за захранване е натиснат за по-малко от 4 секунди, системата ще влезе в режим на заспиване.

Resume by Alarm
Определя дали да се включи системата в желаното време. (По подразбиране: Disabled) Ако е активирано, задайте датата и часа, както следва:
Wake up day: Включете системата в определен час всеки ден или в определен ден от месеца.
Wake up hour/minute/second: Задайте времето, в което системата ще се включи автоматично.
Забележка: Когато използвате тази функция, избягвайте неадекватно изключване от операционната система или премахване на AC захранването, в противен случай настройките може да не са ефективни.
Wake on LAN
Активира или деактивира функцията wake on LAN. (По подразбиране: Enabled)
High Precision Event Timer
Активира или деактивира High Precision Event Timer (HPET) в операционната система. (По подразбиране: Enabled)

Запазване и изход

Save & Exit Setup
Натиснете <Enter> върху този елемент и изберете Yes (Да). Това запазва промените в CMOS и излиза от програмата BIOS Setup. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.
Exit Without Saving
Натиснете <Enter> върху този елемент и изберете Yes (Да). Това излиза от BIOS Setup, без да запазва промените, направени в BIOS Setup, в CMOS. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.
Load Optimized Defaults
Натиснете <Enter> върху този елемент и изберете Yes (Да), за да заредите оптималните настройки по подразбиране на BIOS. Настройките по подразбиране на BIOS помагат на системата да работи в оптимално състояние. Винаги зареждайте оптимизираните настройки по подразбиране след актуализиране на BIOS или след изчистване на стойностите на CMOS.
Boot Override
Позволява ви да изберете устройство, от което да заредите незабавно. Натиснете <Enter> върху устройството, което избирате, и изберете Yes (Да), за да потвърдите. Вашата система ще се рестартира автоматично и ще зареди от това устройство.
Save Profiles
Тази функция ви позволява да запазите текущите настройки на BIOS в профил. Можете да създадете до 8 профила и да запазите като Setup Profile 1~ Setup Profile 8. Натиснете <Enter>, за да завършите. Или можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да запазите профила на вашето устройство за съхранение.
Load Profiles
Ако системата ви стане нестабилна и сте заредили настройките по подразбиране на BIOS, можете да използвате тази функция, за да заредите настройките на BIOS от профил, създаден преди, без да се налага да конфигурирате отново настройките на BIOS. Първо изберете профила, който искате да заредите, и след това натиснете <Enter>, за да завършите. Можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да въведете профила, създаден преди това от вашето устройство за съхранение, или да заредите профила, създаден автоматично от BIOS, като например връщане на настройките на BIOS към последните настройки, които са работили правилно (последен известен добър запис).

Конфигуриране на RAID набор

RAID нива

	RAID 0	RAID 1	RAID 10
Минимален брой твърди дискове	≥2	2	4
Капацитет на масива	Брой твърди дискове * Размер на най-малкия диск	Размер на най-малкия диск	(Брой твърди дискове/2) * Размер на най-малкия диск
Толерантност към грешки	Не	Да	Да

Преди да започнете, моля, подгответе следните елементи:

Най-малко два SATA твърди диска или M.2 SATA SSD. (За да се осигури оптимална производителност, препоръчва се да използвате два твърди диска с идентичен модел и капацитет).
Инсталационен диск на Windows.
Диск с драйвери за дънната платка.
USB флаш устройство.

Конфигуриране на SATA контролери

Инсталиране на твърди дискове
Инсталирайте твърдите дискове/SSD в SATA/M.2 конекторите на дънната платка. След това свържете захранващите конектори от вашия захранващ блок към твърдите дискове.
Конфигуриране на режима на SATA контролера в BIOS Setup
Уверете се, че сте конфигурирали правилно режима на SATA контролера в системния BIOS Setup.
Стъпки:
1. Включете компютъра си и натиснете <Delete>, за да влезете в BIOS Setup по време на POST (самотестване при включване). Под Chipset се уверете, че Chipset SATA Port Enable е активиран. Задайте SATA Mode на RAID. След това запазете настройките и рестартирайте компютъра си.
2. Ако искате да конфигурирате UEFI RAID, следвайте стъпките в "C-1." За да влезете в legacy RAID ROM, запазете настройките и излезте от BIOS Setup. Вижте "C-2" за повече информация.

  Менютата на BIOS Setup, описани в този раздел, може да се различават от точните настройки за вашата дънна платка. Действителните опции на менюто на BIOS Setup, които ще видите, зависят от дънната платка, която имате, и от версията на BIOS.
.
1. UEFI RAID конфигурация
  Само Windows 10 64-bit поддържа UEFI RAID конфигурация.
  Стъпка:
  1. В BIOS Setup отидете на BIOS и задайте Windows 10 Features на Windows 10 и CSM Support на Disabled. Запазете промените и излезте от BIOS Setup.
  2. След рестартиране на системата, влезте отново в BIOS Setup. След това влезте в подменюто Peripherals\RAIDXpert2 Configuration Utility.
  3. На екрана RAIDXpert2 Configuration Utility натиснете <Enter> на Array Management, за да влезете в Create Array екрана. След това изберете RAID ниво. Поддържаните RAID нива включват RAID 0, RAID 1 и RAID 10 (наличимите селекции зависят от броя на инсталираните твърди дискове). След това натиснете <Enter> на Select Physical Disks, за да влезете в Select Physical Disks екрана.
  4. На екрана Select Physical Disks изберете твърдите дискове, които да бъдат включени в RAID масива, и ги задайте на Enabled. След това използвайте клавиша със стрелка надолу, за да се придвижите до Apply Changes и натиснете <Enter>. След това се върнете на предишния екран и задайте Array Size, Array Size Unit, Read Cache Policy и Write Cache Policy.
  5. След задаване на капацитета, преминете към Create Array и натиснете <Enter>, за да започнете.
  6. След завършване ще бъдете върнати към екрана Array Management. Под Manage Array Properties можете да видите новия RAID том и информация за RAID ниво, име на масив, капацитет на масив и т.н.
2. Конфигуриране на Legacy RAID ROM
  Влезте в помощната програма за настройка на legacy RAID BIOS, за да конфигурирате RAID масив. Пропуснете тази стъпка и продължете с инсталирането на операционната система Windows за конфигурация, която не е RAID. Стъпка:

След като започне тестът на паметта POST и преди да започне зареждането на операционната система, потърсете съобщение, което гласи "Press <Ctrl-R> to Configure". Натиснете <Ctrl> + <R>, за да влезете в помощната програма за настройка на RAID BIOS.
За да създадете нов масив, натиснете <Enter> на опцията Create Array.
Лентата за избор ще се премести в секцията Disks вдясно на екрана. Изберете твърдите дискове, които да бъдат включени в RAID масива. Използвайте клавиша със стрелка нагоре или надолу, за да изберете твърд диск, и натиснете <Insert>. Избраният твърд диск ще бъде показан в зелено. За да използвате всички твърди дискове, просто натиснете <A>, за да изберете всички. След това натиснете <Enter> и лентата за избор ще се премести в секцията User Input в долния ляв ъгъл на екрана.
Първо изберете RAID режим и натиснете <Enter>. Наличните селекции зависят от броя на твърдите дискове, които се инсталират. След това следвайте инструкциите на екрана, за да зададете размера на масива. Можете да изберете All available space, за да използвате максималния разрешен размер, или да използвате клавиша със стрелка нагоре или надолу, за да регулирате размера, и натиснете <Enter>.
Изберете режим на кеширане. Опциите включват Read/Write, Read Only и None. След това натиснете <Enter>, за да продължите.
Накрая ще се появи съобщение, което гласи "Confirm Creation of Array". Натиснете <C>, за да потвърдите, или <Esc>, за да се върнете на предишния екран.
Когато приключите, ще видите новия масив на главния екран. За да излезете от помощната програма RAID BIOS, натиснете <Esc> и след това натиснете <C>, за да потвърдите.

^{(Забележка)} Вижте "Вътрешни конектори" за съобщенията за инсталиране на M.2 и SATA конекторите.

Инсталиране на SATA RAID/AHCI драйвера и операционната система
С правилните настройки на BIOS сте готови да инсталирате операционната система.

Инсталиране на операционната система
Тъй като някои операционни системи вече включват SATA RAID/AHCI драйвер, не е необходимо да инсталирате отделен RAID/AHCI драйвер по време на процеса на инсталиране на Windows. След като операционната система е инсталирана, препоръчваме да инсталирате всички необходими драйвери от диска с драйвери за дънната платка, като използвате "Xpress Install", за да осигурите производителност и съвместимост на системата. Ако операционната система, която ще бъде инсталирана, изисква да предоставите допълнителен SATA RAID/AHCI драйвер по време на процеса на инсталиране на ОС, моля, вижте стъпките по-долу:

Копирайте папката Hw10 под папката \Boot в диска с драйвери на вашето USB флаш устройство.
Заредете от инсталационния диск на Windows и изпълнете стандартните стъпки за инсталиране на ОС. Когато се появи екранът, който ви моли да заредите драйвера, изберете Browse (Преглед).
Поставете USB флаш устройството и след това намерете местоположението на драйвера. Местоположенията на драйверите са както следва: \Hw10\RAID\x64
Първо изберете AMD-RAID Bottom Device и щракнете върху Next, за да заредите драйвера. След това изберете AMD-RAID Controller и щракнете върху Next, за да заредите драйвера. Накрая продължете с инсталирането на ОС.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на RAID масив.

Инсталиране на драйвери

Преди да инсталирате драйверите, първо инсталирайте операционната система. (Следните инструкции използват Windows 10 като примерна операционна система.)
След като инсталирате операционната система, поставете диска с драйвери за дънната платка в оптичното си устройство. Щракнете върху съобщението "Tap to choose what happens with this disc" (Докоснете, за да изберете какво да се случи с този диск) в горния десен ъгъл на екрана и изберете "Run Run.exe." (Или отидете на My Computer, щракнете двукратно върху оптичното устройство и изпълнете програмата Run.exe.)

"Xpress Install" автоматично ще сканира системата ви и след това ще изброи всички драйвери, които се препоръчват да бъдат инсталирани. Можете да щракнете върху бутона Xpress Install и "Xpress Install" ще инсталира всички избрани драйвери. Или щракнете върху стрелката иконата, за да инсталирате индивидуално драйверите, които ви трябват.

Моля, посетете уебсайта на GIGABYTE за повече информация за софтуера.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на аудио софтуера.

Кодове на Debug LED

Редовно стартиране

Код	Описание
10	PEI Core е стартиран.
11	Предварителното инициализиране на CPU паметта е стартирано.
12~14	Запазено.
15	Предварителното инициализиране на North-Bridge паметта е стартирано.
16~18	Запазено.
19	Предварителното инициализиране на South-Bridge паметта е стартирано.
1A~2A	Запазено.
2B~2F	Инициализация на паметта.
31	Паметта е инсталирана.
32~36	CPU PEI инициализация.
37~3A	IOH PEI инициализация.
3B~3E	PCH PEI инициализация.
3F~4F	Запазено.
60	DXE Core е стартиран.
61	NVRAM инициализация.
62	Инсталиране на PCH услугите по време на работа.
63~67	CPU DXE инициализацията е стартирана.
68	PCI инициализацията на хост бридж е стартирана.
69	IOH DXE инициализация.
6A	IOH SMM инициализация.
6B~6F	Запазено.
70	PCH DXE инициализация.
71	PCH SMM инициализация.
72	Инициализация на PCH устройства.
73~77	PCH DXE инициализация (специфична за PCH модул).
78	ACPI Core инициализация.
79	CSM инициализацията е стартирана.
7A~7F	Запазено за употреба от AMI.
80~8F	Запазено за OEM употреба (OEM DXE инициализационни кодове).
90	Прехвърляне на фазата към BDS (Избор на устройство за стартиране) от DXE.
91	Издаване на събитие за свързване на драйвери.
92	PCI Bus инициализацията е стартирана.
93	PCI Bus инициализация за включване по време на работа.
94	PCI Bus изброяване за откриване на броя на заявените ресурси.
95	Проверка на заявените ресурси на PCI устройството.
96	Присвояване на ресурси на PCI устройството.
97	Свързване на устройства за конзолен изход (напр. мониторът е осветен).
98	Свързване на устройства за конзолен вход (напр. активирани са PS2/USB клавиатура/мишка).
99	Super IO инициализация.
9A	USB инициализацията е стартирана.
9B	Издаване на нулиране по време на USB процеса на инициализация.
9C	Откриване и инсталиране на всички текущо свързани USB устройства.
9D	Активиране на всички текущо свързани USB устройства.
9E~9F	Запазено.
A0	IDE инициализацията е стартирана.
A1	Издаване на нулиране по време на IDE процеса на инициализация.
A2	Откриване и инсталиране на всички текущо свързани IDE устройства.
A3	Активиране на всички текущо свързани IDE устройства.
A4	SCSI инициализацията е стартирана.
A5	Издаване на нулиране по време на SCSI процеса на инициализация.
A6	Откриване и инсталиране на всички текущо свързани SCSI устройства.
A7	Активиране на всички текущо свързани SCSI устройства.
A8	Проверка на паролата, ако е необходимо.
A9	BIOS Setup е стартиран.
AA	Запазено.
AB	Изчакване на потребителска команда в BIOS Setup.
AC	Запазено.
AD	Издаване на Ready To Boot събитие за стартиране на OS.
AE	Стартиране на Legacy OS.
AF	Излизане от услугите за стартиране.
B0	Инсталирането на Runtime AP започва.
B1	Инсталирането на Runtime AP завършва.
B2	Инициализация на Legacy Option ROM.
B3	Нулиране на системата, ако е необходимо.
B4	Включване на USB устройство по време на работа.
B5	PCI устройство, включено по време на работа.
B6	Почистване на NVRAM.
B7	Преконфигуриране на NVRAM настройки.
B8~BF	Запазено.
C0~CF	Запазено.

S3 Възобновяване

Код	Описание
E0	S3 Възобновяването е стартирано (извикано от DXE IPL).
E1	Попълване на данните от скрипта за стартиране за S3 възобновяване.
E2	Инициализира VGA за S3 възобновяване.
E3	OS S3 извикване на вектор за събуждане.

Възстановяване

Код	Описание
F0	Режимът на възстановяване ще бъде задействан поради невалидно откриване на том на фърмуера.
F1	Режимът на възстановяване ще бъде задействан от решение на потребителя.
F2	Възстановяването е стартирано.
F3	Открито е изображение на фърмуера за възстановяване.
F4	Изображението на фърмуера за възстановяване е заредено.
F5~F7	Запазено за бъдещи кодове на напредъка на AMI.

Грешка

Код	Описание
50~55	Възниква грешка при инициализиране на паметта.
56	Невалиден тип или скорост на CPU.
57	Несъответствие на CPU.
58	Неуспешен самостоятелен тест на CPU или е възможна грешка в кеша на CPU.
59	Микрокода на CPU не е намерен или актуализацията на микрокода е неуспешна.
5A	Вътрешна грешка на CPU.
5B	Reset PPI е неуспешен.
5C~5F	Запазено.
D0	Грешка при инициализиране на CPU.
D1	Грешка при инициализиране на IOH.
D2	Грешка при инициализиране на PCH.
D3	Някои от архитектурните протоколи не са налични.
D4	Грешка при разпределението на ресурси на PCI. Няма ресурси.
D5	Няма място за инициализиране на Legacy Option ROM.
D6	Не са намерени устройства за конзолен изход.
D7	Не са намерени устройства за конзолен вход.
D8	Това е невалидна парола.
D9~DA	Не може да се зареди Boot Option.
DB	Актуализацията на Flash е неуспешна.
DC	Протоколът за нулиране е неуспешен.
DE~DF	Запазено.
E8	S3 възобновяването е неуспешно.
E9	S3 Resume PPI не е намерен.
EA	S3 Resume Boot Script е невалиден.
EB	S3 OS Wake извикването е неуспешно.
EC~EF	Запазено.
F8	Recovery PPI е невалиден.
<F9>	Капсулата за възстановяване не е намерена.
FA	Невалидна капсула за възстановяване.
FB~FF	Запазено.

Свържете се с нас
GIGA-BYTE TECHNOLOGY CO., LTD.
Адрес: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
ТЕЛ: +886-2-8912-4000, ФАКС: +886-2-8912-4005
Техн. и нетехн. поддръжка (продажби/маркетинг): http://esupport.gigabyte.com
WEB адрес (английски): http://www.gigabyte.com
WEB адрес (китайски): http://www.gigabyte.tw

GIGABYTE eSupport
За да изпратите технически или нетехнически (продажби/маркетинг) въпрос, моля, свържете се с: http://esupport.gigabyte.com

Идентифициране на ревизията на вашата дънна платка
Номерът на ревизията на вашата дънна платка изглежда по този начин: "REV: X.X." Например, "REV: 1.0" означава, че ревизията на дънната платка е 1.0. Проверете ревизията на вашата дънна платка, преди да актуализирате BIOS на дънната платка, драйвери или когато търсите техническа информация.
Пример:

За повече подробности за продукта, моля, посетете уебсайта на GIGABYTE.

Авторско право
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Всички права запазени. Търговските марки, споменати в това ръководство, са законно регистрирани на съответните им собственици.

Препратки

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли GIGABYTE GA-AX370-Gaming 5 - Ръководство за дънната платка
