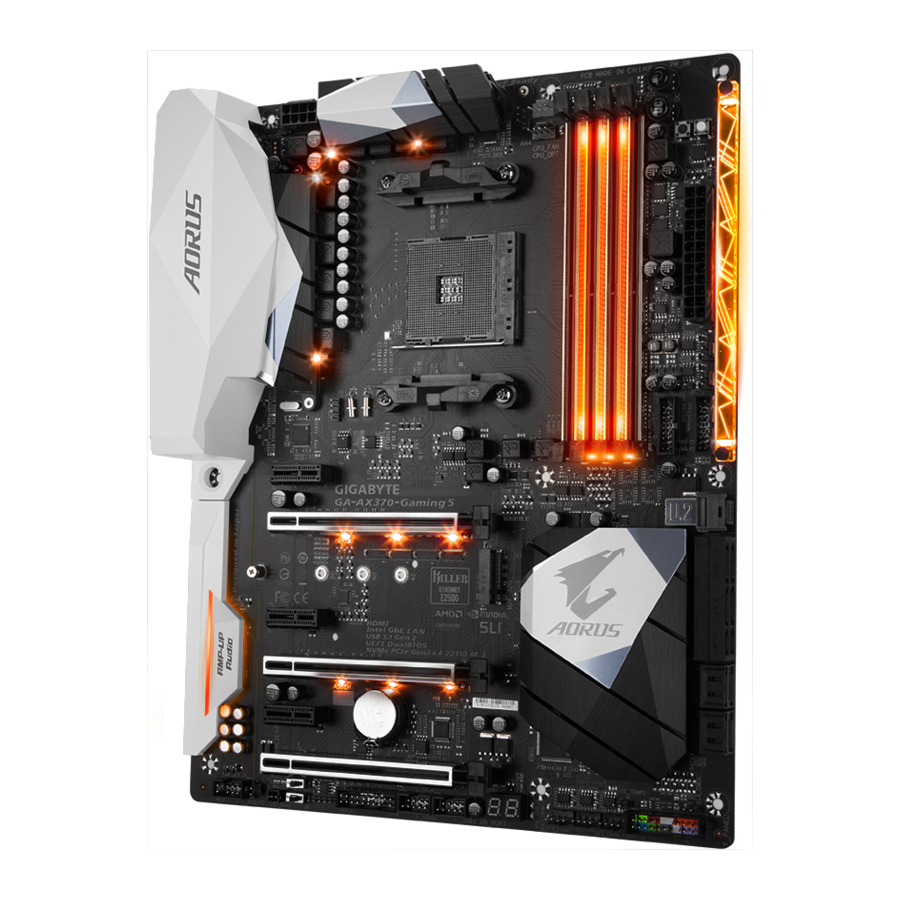

GIGABYTE GA-AX370-Gaming 5 - Εγχειρίδιο Μητρικής Κάρτας
Διάταξη Μητρικής Κάρτας GA-AX370-Gaming 5
Περιεχόμενα Συσκευασίας
- Μητρική κάρτα GA-AX370-Gaming 5
- Δίσκος οδηγών μητρικής κάρτας
- Εγχειρίδιο Χρήστη
- Οδηγός Γρήγορης Εγκατάστασης
- Τέσσερα καλώδια SATA
- Δύο δεματικά καλωδίων Velcro
- I/O Shield
- Ένας σύνδεσμος γέφυρας GC-SLI2P
- Ένα καλώδιο επέκτασης λωρίδας LED RGB (RGBW)
- Ένας σύνδεσμος G
- Δύο καλώδια θερμίστορ
* Τα παραπάνω περιεχόμενα της συσκευασίας είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από τη συσκευασία του προϊόντος που θα αποκτήσετε.
Τα περιεχόμενα της συσκευασίας υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
Εγκατάσταση Υλικού (Hardware Installation)
Προφυλάξεις Εγκατάστασης (Installation Precautions)
Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:
- Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
- Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
- Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα στοιχεία υλικού.
- Όταν συνδέετε στοιχεία υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
- Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά άκρα ή υποδοχές.
- Είναι καλύτερο να φοράτε ένα βραχιόλι ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε βραχιόλι ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
- Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
- Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
- Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
- Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας του υλικού σας είναι συνδεδεμένα.
- Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
- Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
- Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
- Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
- Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα στοιχεία του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
- Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα σχετικά με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
- Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή ένα πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.
Προδιαγραφές Προϊόντος
 CPU (Κεντρική Μονάδα Επεξεργασίας) |
|
 Chipset (Chipset) |
|
 Memory (Μνήμη) |
|
 Onboard Graphics (Ενσωματωμένα Γραφικά) |
|
 Audio (Ήχος) |
|
 LAN |
|
 Expansion Slots (Θύρες Επέκτασης) |
|
 Storage Interface (Διασύνδεση Αποθήκευσης) |
|
 Multi-Graphics Technology (Τεχνολογία Πολλαπλών Γραφικών) |
|
 USB |
|
 Internal Connectors (Εσωτερικοί Σύνδεσμοι) |
|
 Back Panel Connectors (Σύνδεσμοι Πίσω Πλακέτας) |
|
 I/O Controller (Ελεγκτής Εισόδου/Εξόδου) |
|
 Hardware Monitor (Παρακολούθηση Υλικού) |
|
 BIOS |
|
 Unique Features (Μοναδικά Χαρακτηριστικά) |
|
 Bundled Software (Παρεχόμενο Λογισμικό) |
|
 Operating System (Λειτουργικό Σύστημα) |
|
 Form Factor (Μορφή) |
|
(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU. (ΚΜΕ)
* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.
Εγκατάσταση της CPU
Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
- Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
- Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί εάν είναι λανθασμένα προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
- Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
- Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
- Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.
Εγκατάσταση της CPU
Εντοπίστε το pin ένα (που υποδεικνύεται με ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU.
Εγκατάσταση της μνήμης
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
- Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
- Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.
Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης. Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:
Κανάλι A: DDR4_2, DDR4_4
Κανάλι B: DDR4_1, DDR4_3
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD, M.2 και συσκευών U.2.
Επισκεφθείτε τη σελίδα Support\Utility List στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.
Πίνακας διαμορφώσεων μνήμης διπλού καναλιού:
| DDR4_4 | DDR4_2 | DDR4_3 | DDR4_1 | |
| Δύο μονάδες | - - | DS/SS | - - | DS/SS |
| DS/SS | - - | DS/SS | - - | |
| Τέσσερις μονάδες | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=Μονής όψης, DS=Διπλής όψης, "- -"=Χωρίς μνήμη)
Λόγω περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.
- Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
- Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ και η εγκατάστασή τους στις ίδιες χρωματιστές υποδοχές. Για βέλτιστη απόδοση, όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο μονάδες μνήμης, συνιστούμε να τις εγκαταστήσετε στις υποδοχές DDR4_1 και DDR4_2.
Εγκατάσταση μιας κάρτας επέκτασης
Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασης.
- Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.
Συνδέσεις πίσω πλαισίου
- Θύρα πληκτρολογίου/ποντικιού PS/2
Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε ένα ποντίκι ή πληκτρολόγιο PS/2. - Θύρα USB 3.1 Gen 1
Η θύρα USB 3.1 Gen 1 υποστηρίζει την προδιαγραφή USB 3.1 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Μπορείτε να συνδέσετε ένα USB DAC σε αυτήν τη θύρα ή να χρησιμοποιήσετε αυτήν τη θύρα για συσκευές USB. - Θύρα USB 3.1 Gen 1
Η θύρα USB 3.1 Gen 1 υποστηρίζει την προδιαγραφή USB 3.1 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. - Θύρα HDMI
![]()
Η θύρα HDMI είναι συμβατή με HDCP και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 8 καναλιών έως 192 KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@24 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
![]()
Μετά την εγκατάσταση της συσκευής HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα του στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
![]()
- Θύρα USB 3.1 Gen 2 Type-A (Κόκκινη)
Η θύρα USB 3.1 Gen 2 Type-A υποστηρίζει την προδιαγραφή USB 3.1 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.1 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. - Θύρα USB Type-C ™
Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.1 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.1 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. - Θύρα RJ-45 LAN (LAN2)
Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.
![]()
LED σύνδεσης/ταχύτητας:
LED δραστηριότητας:Κατάσταση Περιγραφή Πορτοκαλί Ρυθμός δεδομένων 1 Gbps Πράσινο Ρυθμός δεδομένων 100 Mbps Απενεργοποίηση Ρυθμός δεδομένων 10 Mbps Κατάσταση Περιγραφή Αναβοσβήνει Πραγματοποιείται μετάδοση ή λήψη δεδομένων Απενεργοποίηση Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων -
Θύρα RJ-45 LAN (LAN1)
Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.
![]()
LED σύνδεσης/ταχύτητας:Κατάσταση Περιγραφή Πορτοκαλί Ρυθμός δεδομένων 1 Gbps Πράσινο Ρυθμός δεδομένων 100 Mbps Απενεργοποίηση Ρυθμός δεδομένων 10 Mbps LED δραστηριότητας:
Κατάσταση Περιγραφή Αναβοσβήνει Πραγματοποιείται μετάδοση ή λήψη δεδομένων Ενεργοποίηση Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων -
Έξοδος ηχείου κέντρου/υπογούφερ
Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε ηχεία κέντρου/υπογούφερ σε διαμόρφωση ήχου 5.1/7.1 καναλιών. -
Έξοδος πίσω ηχείου
Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση πίσω ηχείων σε διαμόρφωση ήχου 4/5.1/7.1 καναλιών. -
Οπτική υποδοχή εξόδου S/PDIF
Αυτή η υποδοχή παρέχει ψηφιακό ήχο σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο. Πριν χρησιμοποιήσετε αυτήν τη δυνατότητα, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει μια οπτική ψηφιακή υποδοχή εισόδου ήχου. -
Είσοδος γραμμής
Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια οπτική μονάδα δίσκου, ένα walkman κ.λπ. -
Έξοδος γραμμής
Η υποδοχή εξόδου γραμμής. Αυτή η υποδοχή υποστηρίζει λειτουργία ενίσχυσης ήχου. Για καλύτερη ποιότητα ήχου, συνιστάται να συνδέσετε τα ακουστικά/ηχεία σας σε αυτήν την υποδοχή (τα πραγματικά εφέ ενδέχεται να διαφέρουν ανάλογα με τη συσκευή που χρησιμοποιείται). Χρησιμοποιήστε αυτήν την υποδοχή ήχου για ακουστικά ή ηχείο 2 καναλιών. Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση μπροστινών ηχείων σε διαμόρφωση ήχου 4/5.1/7.1 καναλιών. -
Είσοδος μικροφώνου
Η υποδοχή εισόδου μικροφώνου.
- Για να ενεργοποιήσετε ή να διαμορφώσετε τη λειτουργία ενίσχυσης ήχου για την υποδοχή εξόδου γραμμής, αποκτήστε πρόσβαση στην εφαρμογή HD Audio Manager.
- Εάν θέλετε να εγκαταστήσετε ένα πλευρικό ηχείο, πρέπει να αλλάξετε είτε την είσοδο γραμμής είτε την είσοδο μικροφώνου για να είναι έξοδος πλευρικού ηχείου χρησιμοποιώντας την εφαρμογή HD Audio Manager.
- Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό ήχου.
- Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση πίσω πλαισίου, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
- Όταν αφαιρείτε το καλώδιο, τραβήξτε το ίσια έξω από τη σύνδεση. Μην το κουνάτε από τη μία πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στη σύνδεση του καλωδίου.
Ενσωματωμένα Κουμπιά, Διακόπτες και LED
Διακόπτες BIOS και Ενδεικτικές Λυχνίες LED BIOS
Ο διακόπτης BIOS (BIOS_SW) επιτρέπει στους χρήστες να επιλέξουν εύκολα ένα διαφορετικό BIOS για εκκίνηση ή υπερχρονισμό, βοηθώντας στη μείωση της αποτυχίας του BIOS κατά τον υπερχρονισμό. Ο διακόπτης DualBIOS™ (SB) επιτρέπει την ενεργοποίηση ή απενεργοποίηση της λειτουργίας DualBIOS™. Η ενδεικτική λυχνία LED (MBIOS_LED/BBIOS_LED) δείχνει ποιο BIOS είναι ενεργό.
BIOS_SW
 | 1: Main BIOS (Boot from the main BIOS) (Εκκίνηση από το κύριο BIOS) |
 | 2: Backup BIOS (Boot from the backup BIOS) (Εκκίνηση από το εφεδρικό BIOS) |
SB
 | 1: Dual BIOS |
 | 2: Single BIOS |
Ενδεικτικές λυχνίες LED BIOS:
MBIOS_LED (The main BIOS is active) (Το κύριο BIOS είναι ενεργό)
BBIOS_LED (The backup BIOS is active) (Το εφεδρικό BIOS είναι ενεργό)
CPU/VGA/DRAM/BOOT (Status LEDs) (LED κατάστασης)
Οι λυχνίες LED κατάστασης δείχνουν εάν η CPU, η κάρτα γραφικών, η μνήμη και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν η λυχνία CPU/VGA/DRAM LED είναι αναμμένη, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. Εάν η λυχνία BOOT LED είναι αναμμένη, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμη στο λειτουργικό σύστημα.
CPU: CPU status LED (LED κατάστασης CPU)
VGA: Graphics card status LED (LED κατάστασης κάρτας γραφικών)
DRAM: Memory status LED (LED κατάστασης μνήμης)
BOOT: Operating system status LED (LED κατάστασης λειτουργικού συστήματος)
Γρήγορα Κουμπιά
Αυτή η μητρική πλακέτα διαθέτει 3 γρήγορα κουμπιά: κουμπί λειτουργίας, κουμπί επαναφοράς και κουμπί Clear CMOS. Το κουμπί λειτουργίας και το κουμπί επαναφοράς επιτρέπουν στους χρήστες να ενεργοποιούν/απενεργοποιούν ή να επαναφέρουν γρήγορα τον υπολογιστή σε ένα περιβάλλον ανοιχτής θήκης όταν θέλουν να αλλάξουν στοιχεία υλικού ή να πραγματοποιήσουν δοκιμές υλικού. Χρησιμοποιήστε αυτό το κουμπί για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές όταν χρειάζεται.
PW_SW: Power Button (Κουμπί λειτουργίας)
RST_SW: Reset Button (Κουμπί επαναφοράς)
CMOS_SW: Clear CMOS Button (Κουμπί Clear CMOS)
- Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν διαγράψετε τις τιμές CMOS.
- ΣΗΜΕΙΩΣΗ: Μην χρησιμοποιείτε το κουμπί Clear CMOS όταν το σύστημα είναι ενεργοποιημένο, διαφορετικά το σύστημα ενδέχεται να τερματιστεί και ενδέχεται να προκληθεί απώλεια δεδομένων ή ζημιά.
- Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup" (Ρύθμιση BIOS) για τις διαμορφώσεις του BIOS).
Κουμπί OC
Το κουμπί OC βοηθά τους λάτρεις και τους υπερχρονιστές όχι μόνο να αποκτήσουν την μέγιστη απόδοση από το υλικό τους, αλλά και την απόλυτα πιο απολαυστική εμπειρία OC.
OC Button (Κουμπί OC): Πατήστε αυτό το κουμπί για να φορτώσετε την πιο βελτιστοποιημένη διαμόρφωση υπερχρονισμού GIGABYTE για το υλικό σας.
Εσωτερικές Συνδέσεις
- ATX_12V
- ATX
- CPU_FAN
- SYS_FAN1/2/3/4
- CPU_OPT
- SYS_FAN5_PUMP/SYS_FAN6_PUMP
- EC_TEMP1/EC_TEMP2
- LED_C1
- LED_C2
- SATA EXPRESS
- SATA3 0/1/2/3/4/5/6/7
- U2_32G
- M2F_32G
- F_PANEL
- F_AUDIO
- SPDIF_O
- F_USB30_1/F_USB30_2
- F_USB1/F_USB2
- TPM
- BAT
- CLR_CMOS
Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:
- Πρώτα βεβαιωθείτε ότι οι συσκευές σας συμμορφώνονται με τις υποδοχές που θέλετε να συνδέσετε.
- Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
- Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.
1/2) ATX_12V/ATX (Υποδοχή τροφοδοσίας 2x4 12V και Υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει αδιάβροχο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στη σωστή κατεύθυνση. Η υποδοχή τροφοδοσίας 12V παρέχει κυρίως ισχύ στην CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.
Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ισχύος (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.
| Αρ. ακροδέκτη | Ορισμός | Αρ. ακροδέκτη | Ορισμός |
| 1 | GND (Μόνο για 2x4-pin 12V) | 5 | +12V (Μόνο για 2x4-pin 12V) |
| 2 | GND (Μόνο για 2x4-pin 12V) | 6 | +12V (Μόνο για 2x4-pin 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
| Αρ. ακροδέκτη | Ορισμός | Αρ. ακροδέκτη | Ορισμός |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft On/Off) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (Μόνο για 2x12-pin ATX) | 23 | +5V (Μόνο για 2x12-pin ATX) |
| 12 | 3.3V (Μόνο για 2x12-pin ATX) | 24 | GND (Μόνο για 2x12-pin ATX) |
3/4) CPU_FAN/SYS_FAN1/2/3/4 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.
| Αρ. ακροδέκτη | Ορισμός |
| 1 | GND |
| 2 | Έλεγχος ταχύτητας τάσης |
| 3 | Αίσθηση |
| 4 | Έλεγχος ταχύτητας PWM |
- CPU_OPT (Κεφαλίδα ανεμιστήρα CPU υδρόψυξης)
Η κεφαλίδα ανεμιστήρα είναι 4 ακίδων και διαθέτει αδιάβροχο σχεδιασμό εισαγωγής. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα.
![]()
Αρ. ακροδέκτη Ορισμός 1 GND 2 Έλεγχος ταχύτητας τάσης 3 Αίσθηση 4 Έλεγχος ταχύτητας PWM
- SYS_FAN5_PUMP/SYS_FAN6_PUMP (Κεφαλίδες ανεμιστήρα/αντλίας υδρόψυξης συστήματος)
Οι κεφαλίδες ανεμιστήρα/αντλίας είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο. Οι κεφαλίδες παρέχουν επίσης έλεγχο ταχύτητας για μια αντλία υδρόψυξης, ανατρέξτε στο κεφάλαιο "BIOS Setup" ("Ρύθμιση BIOS"), "M.I.T.", για περισσότερες πληροφορίες
![]()
Αρ. ακροδέκτη Ορισμός 1 GND 2 Έλεγχος ταχύτητας τάσης 3 Αίσθηση 4 Έλεγχος ταχύτητας PWM
- Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
- Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.
- EC_TEMP1/EC_TEMP2 (Κεφαλίδες αισθητήρα θερμοκρασίας)
Συνδέστε τα καλώδια του θερμίστορ στις κεφαλίδες για ανίχνευση θερμοκρασίας.
![]()
Αρ. ακροδέκτη Ορισμός 1 ΕΙΣΟΔΟΣ ΑΙΣΘΗΤΗΡΑ 2 GND
- LED_C1 (Κεφαλίδα καλωδίου επέκτασης λωρίδας LED ψύκτρας CPU/λωρίδας LED RGB)
Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας λωρίδας LED ψύκτρας CPU ή μιας τυπικής λωρίδας LED 5050 RGB (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.
![]()
Αρ. ακροδέκτη Ορισμός 1 12V 2 G 3 R 4 B Σύνδεση της λωρίδας LED της ψύκτρας CPU:
Συνδέστε τον σύνδεσμο της λωρίδας LED της ψύκτρας CPU (που επισημαίνεται με ένα βέλος) στην ακίδα 1 (12V) αυτής της κεφαλίδας.
Σύνδεση της τυπικής λωρίδας LED: Συνδέστε το ένα άκρο του καλωδίου επέκτασης RGB LED στην κεφαλίδα και το άλλο άκρο στη λωρίδα RGB LED. Το μαύρο καλώδιο (που επισημαίνεται με ένα τρίγωνο στο βύσμα) του καλωδίου επέκτασης πρέπει να συνδεθεί στην ακίδα 1 (12V) αυτής της κεφαλίδας. Η ακίδα 12V (που επισημαίνεται με ένα βέλος) στο άλλο άκρο του καλωδίου επέκτασης πρέπει να ευθυγραμμιστεί με τα 12V της λωρίδας LED. Να είστε προσεκτικοί με τον προσανατολισμό σύνδεσης της λωρίδας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.
![]()
- LED_C2 (Κεφαλίδα καλωδίου επέκτασης λωρίδας RGB (RGBW) LED)
Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής λωρίδας 5050 RGB (RGBW) LED (12V/G/R/B/W), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.
Συνδέστε το ένα άκρο του καλωδίου επέκτασης RGB (RGBW) LED στην κεφαλίδα και το άλλο άκρο στη λωρίδα RGB (RGBW) LED. Το μαύρο καλώδιο (που επισημαίνεται με ένα τρίγωνο στο βύσμα) του καλωδίου επέκτασης πρέπει να συνδεθεί στην ακίδα 1 (12V) αυτής της κεφαλίδας. Η ακίδα 12V (που επισημαίνεται με ένα βέλος) στο άλλο άκρο του καλωδίου επέκτασης πρέπει να ευθυγραμμιστεί με τα 12V της λωρίδας LED. Να είστε προσεκτικοί με τον προσανατολισμό σύνδεσης της λωρίδας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.
![]()
Αρ. ακίδας Ορισμός 1 12V 2 G 3 R 4 B 5 W ![προσοχή]()
Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
![]()
Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας RGB (RGBW) LED, ανατρέξτε στις οδηγίες στο κεφάλαιο "BIOS Setup" ("Ρύθμιση BIOS").
- SATA EXPRESS (Συνδέσεις SATA Express)
Κάθε σύνδεση SATA Express υποστηρίζει μία μόνο συσκευή SATA Express.
![]()
- SATA3 0/1/2/3/4/5/6/7 (Συνδέσεις SATA 6Gb/s)
Οι συνδέσεις SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε σύνδεση SATA υποστηρίζει μία μόνο συσκευή SATA. Το AMD Chipset υποστηρίζει RAID 0, RAID 1 και RAID 10. Ανατρέξτε στο κεφάλαιο "Configuring a RAID Set" ("Διαμόρφωση ενός συνόλου RAID") για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
![]()
Αρ. ακίδας Ορισμός 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND
- U2_32G (Σύνδεση U.2)
Η σύνδεση U.2 υποστηρίζει μία μόνο συσκευή U.2.
![]()
- M2F_32G (Υποδοχή 3 σύνδεσης M.2)
Η σύνδεση M.2 υποστηρίζει M.2 SATA SSD και M.2 PCIe SSD και υποστηρίζει διαμόρφωση SATA RAID μέσω του AMD Chipset. Σημειώστε ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία μιας συστοιχίας RAID. Ανατρέξτε στο κεφάλαιο "Configuring a RAID Set" ("Διαμόρφωση ενός συνόλου RAID") για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
![]()
- Χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα και το παξιμάδι από τη μητρική πλακέτα. Εντοπίστε την κατάλληλη οπή στερέωσης για το M.2 SSD που θα εγκατασταθεί και, στη συνέχεια, βιδώστε πρώτα το παξιμάδι.
- Σύρετε το M.2 SSD στην υποδοχή υπό γωνία.
- Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, στερεώστε το με τη βίδα.
![]()
Επιλέξτε την κατάλληλη οπή για το M.2 SSD που θα εγκατασταθεί και επανασφίξτε τη βίδα και το παξιμάδι.
Ειδοποιήσεις εγκατάστασης για τις συνδέσεις M2F_32G και SATA:
Λόγω του περιορισμένου αριθμού λωρίδων που παρέχονται από το Chipset, η διαθεσιμότητα των συνδέσεων SATA ενδέχεται να επηρεαστεί από τον τύπο των συσκευών που είναι εγκατεστημένες στη σύνδεση M2F_32G. Η σύνδεση M2F_32G μοιράζεται εύρος ζώνης με τη σύνδεση SATA3 3. Ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες.
| Τύπος M.2 SSD/Σύνδεσης | SATA3 0 | SATA3 1 | SATA3 2 | SATA3 3 | SATA3 4 | SATA3 5 | SATA3 6 | SATA3 7 |
| M.2 SATA SSD |  | | |  | | | | |
| M.2 PCIe x4 SSD* | | | | | | | | |
| M.2 PCIe x2 SSD | | | | | | | | |
| Δεν έχει εγκατασταθεί M.2 SSD | | | | | | | | |
: Διαθέσιμο,
: Μη διαθέσιμο
* Μόνο για επεξεργαστή AMD Ryzen ™.
- F_PANEL (Κεφαλίδα μπροστινού πίνακα)
Συνδέστε το διακόπτη τροφοδοσίας, το διακόπτη επαναφοράς, το ηχείο, το διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.
![]()
- PLED/PWR_LED (Power LED, Κίτρινο/Μωβ):
Κατάσταση συστήματος LED S0 Ενεργοποιημένο S3/S4/S5 Απενεργοποιημένο Συνδέεται με την ένδειξη κατάστασης τροφοδοσίας στην μπροστινή όψη του πλαισίου. Το LED είναι αναμμένο όταν το σύστημα λειτουργεί. Το LED είναι σβηστό όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).
- PW (Power Switch, Κόκκινο): Συνδέεται με τον διακόπτη τροφοδοσίας στην μπροστινή όψη του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη τροφοδοσίας (ανατρέξτε στο κεφάλαιο "BIOS Setup" ("Ρύθμιση BIOS"), "Power" ("Τροφοδοσία"), για περισσότερες πληροφορίες).
- SPEAK (Speaker, Πορτοκαλί): Συνδέεται με το ηχείο στην μπροστινή όψη του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Ένα μόνο σύντομο ηχητικό σήμα θα ακουστεί εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
- HD (Hard Drive Activity LED, Μπλε): Συνδέεται με το LED δραστηριότητας του σκληρού δίσκου στην μπροστινή όψη του πλαισίου. Το LED είναι αναμμένο όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
- RES (Reset Switch, Πράσινο): Συνδέεται με τον διακόπτη επαναφοράς στην μπροστινή όψη του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
- CI (Chassis Intrusion Header, Γκρι): Συνδέεται με τον διακόπτη/αισθητήρα εισβολής στο πλαίσιο, ο οποίος μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής στο πλαίσιο.
- NC (Πορτοκαλί): No Connection (Καμία σύνδεση).
![]()
Ο σχεδιασμός της μπροστινής όψης μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινής όψης αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, LED τροφοδοσίας, LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινής όψης του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.
- F_AUDIO (Front Panel Audio Header) (Κεφαλίδα ήχου μπροστινής όψης)
Η κεφαλίδα ήχου μπροστινής όψης υποστηρίζει ήχο Intel High Definition (HD) και ήχο AC'97. Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινής όψης του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της κεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της κεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και να την καταστρέψει.
![]()
Για ήχο HD Front Panel Audio:
Για ήχο AC'97 Front Panel Audio:Pin No. Definition (Ορισμός) 1 MIC2_L 2 GND 3 MIC2_R 4 NC 5 LINE2_R 6 Sense (Αίσθηση) 7 FAUDIO_JD 8 No Pin (Καμία ακίδα) 9 LINE2_L 10 Sense (Αίσθηση) Pin No. Definition (Ορισμός) 1 MIC 2 GND 3 MIC Power (Τροφοδοσία MIC) 4 NC 5 Line Out (R) (Έξοδος γραμμής (Δ)) 6 NC 7 NC 8 No Pin (Καμία ακίδα) 9 Line Out (L) (Έξοδος γραμμής (Α)) 10 NC
![]()
- Η κεφαλίδα ήχου μπροστινής όψης υποστηρίζει ήχο HD από προεπιλογή.
- Τα ηχητικά σήματα θα είναι παρόντα και στις δύο συνδέσεις ήχου μπροστινής και πίσω όψης ταυτόχρονα.
- Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινής όψης που έχει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινής όψης που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.
- PLED/PWR_LED (Power LED, Κίτρινο/Μωβ):
- SPDIF_O (S/PDIF Out Header) (Κεφαλίδα εξόδου S/PDIF)
Αυτή η κεφαλίδα υποστηρίζει ψηφιακή έξοδο S/PDIF και συνδέει ένα ψηφιακό καλώδιο ήχου S/PDIF (παρέχεται από κάρτες επέκτασης) για ψηφιακή έξοδο ήχου από τη μητρική πλακέτα σας σε ορισμένες κάρτες επέκτασης, όπως κάρτες γραφικών και κάρτες ήχου. Για παράδειγμα, ορισμένες κάρτες γραφικών ενδέχεται να απαιτούν τη χρήση ενός ψηφιακού καλωδίου ήχου S/PDIF για ψηφιακή έξοδο ήχου από τη μητρική πλακέτα σας στην κάρτα γραφικών σας, εάν επιθυμείτε να συνδέσετε μια οθόνη HDMI στην κάρτα γραφικών και να έχετε ψηφιακή έξοδο ήχου από την οθόνη HDMI ταυτόχρονα. Για πληροφορίες σχετικά με τη σύνδεση του ψηφιακού καλωδίου ήχου S/PDIF, διαβάστε προσεκτικά το εγχειρίδιο για την κάρτα επέκτασής σας.
![]()
Pin No. Definition (Ορισμός) 1 SPDIFO 2 GND
- F_USB30_1/F_USB30_2 (USB 3.1 Gen 1 Headers) (Κεφαλίδες USB 3.1 Gen 1)
Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 3.1 Gen 1 και USB 2.0 και μπορούν να παρέχουν δύο θύρες USB. Για την αγορά της προαιρετικής μπροστινής όψης 3,5" που παρέχει δύο θύρες USB 3.1 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
![]()
Pin No. Definition (Ορισμός) Pin No. Definition (Ορισμός) 1 VBUS 11 D2+ 2 SSRX1- 12 D2- 3 SSRX1+ 13 B S S GND 4 GND 14 SSTX2+ 5 SSTX1- 15 SSTX2- 6 SSTX1+ 16 GND 7 GND 17 SSRX2+ 8 D1- 18 SSRX2- 9 D1+ 19 VBUS 10 NC 20 S No Pin (Καμία ακίδα)
- F_USB1/F_USB2 (USB 2.0/1.1 Headers) (Κεφαλίδες USB 2.0/1.1)
Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
![]()
Pin No. Definition (Ορισμός) Pin No. Definition (Ορισμός) 1 Power (5V) (Τροφοδοσία (5V)) 6 USB DY+ 2 Power (5V) (Τροφοδοσία (5V)) 7 GND 3 USB DX- 8 GND 4 USB DY- 9 No Pin (Καμία ακίδα) 5 USB DX+ 10 NC ![προσοχή]()
- Do not plug the IEEE 1394 bracket (2x5-pin) cable into the USB 2.0/1.1 header. (Μην συνδέσετε το καλώδιο του βραχίονα IEEE 1394 (2x5-pin) στην υποδοχή USB 2.0/1.1.)
- Prior to installing the USB bracket, be sure to turn off your computer and unplug the power cord from the power outlet to prevent damage to the USB bracket. (Πριν εγκαταστήσετε το βραχίονα USB, βεβαιωθείτε ότι έχετε απενεργοποιήσει τον υπολογιστή σας και έχετε αποσυνδέσει το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.)
- TPM (Trusted Platform Module Header) (Υποδοχή TPM (Trusted Platform Module))
You may connect a TPM (Trusted Platform Module) to this header. (Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την υποδοχή.)
![]()
Pin No. (Αριθμός ακίδας) Definition (Ορισμός) Pin No. (Αριθμός ακίδας) Definition (Ορισμός) 1 LCLK 11 LAD0 2 GND 12 GND 3 LFRAME 13 NC 4 No Pin (Χωρίς ακίδα) 14 NC 5 LRESET 15 SB3V 6 NC 16 SERIRQ 7 LAD3 17 GND 8 LAD2 18 NC 9 VCC3 19 NC 10 LAD1 20 NC
- BAT (Battery) (Μπαταρία)
The battery provides power to keep the values (such as BIOS configurations, date, and time information) in the CMOS when the computer is turned off. (Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι ρυθμίσεις του BIOS, η ημερομηνία και η ώρα) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος.) Replace the battery when the battery voltage drops to a low level, or the CMOS values may not be accurate or may be lost. (Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές του CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.)
You may clear the CMOS values by removing the battery: (Μπορείτε να διαγράψετε τις τιμές του CMOS αφαιρώντας την μπαταρία:)
![]()
- Turn off your computer and unplug the power cord. (Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.)
- Gently remove the battery from the battery holder and wait for one minute. (Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό.) (Or use a metal object like a screwdriver to touch the positive and negative terminals of the battery holder, making them short for 5 seconds.) (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
- Replace the battery. (Αντικαταστήστε την μπαταρία.)
- Plug in the power cord and restart your computer. (Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.) S F
- Always turn off your computer and unplug the power cord before replacing the battery. (Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.)
- Replace the battery with an equivalent one. Danger of explosion if the battery is replaced with an incorrect model. (Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Κίνδυνος έκρηξης εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.)
- Contact the place of purchase or local dealer if you are not able to replace the battery by yourself or uncertain about the battery model. (Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε σίγουροι για το μοντέλο της μπαταρίας.)
- When installing the battery, note the orientation of the positive side (+) and the negative side (-) B_ _ of the battery (the positive side should face up). (Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι προς τα πάνω).)
- Used batteries must be handled in accordance with local environmental regulations. (Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.)
- CLR_CMOS (Clear CMOS Jumper) (CLR_CMOS (Jumper εκκαθάρισης CMOS))
Use this jumper to clear the BIOS configuration and reset the CMOS values to factory defaults. (Χρησιμοποιήστε αυτό το βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές του CMOS στις εργοστασιακές προεπιλογές.) To clear the CMOS values, use a metal object like a screwdriver to touch the two pins for a few seconds. (Για να διαγράψετε τις τιμές του CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.)![]()
Open: Normal (Ανοιχτό: Κανονικό) ![]()
Short: Clear CMOS Values (Βραχυκύκλωμα: Εκκαθάριση τιμών CMOS) ![προσοχή]()
- Always turn off your computer and unplug the power cord from the power outlet before clearing the CMOS values. (Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν διαγράψετε τις τιμές του CMOS.)
- After system restart, go to BIOS Setup to load factory defaults (select Load Optimized Defaults) or manually configure the BIOS settings (refer to Chapter "BIOS Setup," for BIOS configurations). (Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup" (Ρύθμιση BIOS), για τις διαμορφώσεις του BIOS).)
Ρύθμιση BIOS
Το BIOS (Basic Input and Output System - Βασικό Σύστημα Εισόδου/Εξόδου) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST - Αυτοέλεγχος κατά την Ενεργοποίηση) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος. Όταν απενεργοποιηθεί η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS. Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία. Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.
- Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
- Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows και αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.
- Επειδή το φλασάρισμα του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην φλασάρετε το BIOS. Για να φλασάρετε το BIOS, κάντε το με προσοχή. Η ακατάλληλη φλασάρισμα του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
- Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" (Φόρτωση Βελτιστοποιημένων Προεπιλογών) σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS στο Κεφάλαιο "Εγκατάσταση Υλικού" για τον τρόπο εκκαθάρισης των τιμών CMOS.)
Οθόνη Εκκίνησης
Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί όταν εκκινεί ο υπολογιστής.
(Δείγμα Έκδοσης BIOS: D5)
Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να αλλάξετε μεταξύ των δύο λειτουργιών. Η λειτουργία Classic Setup (Κλασική Ρύθμιση) παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε. Η Easy Mode (Εύκολη Λειτουργία) επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Easy Mode (Εύκολη Λειτουργία), μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης.
- Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση Βελτιστοποιημένων Προεπιλογών) για να ρυθμίσετε το σύστημά σας στις προεπιλογές του.
- Τα μενού BIOS Setup που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.
M.I.T.
Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπερφόρτωσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση υπερχρονισμού/υπερφόρτωσης μπορεί να προκαλέσει ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)
- Advanced Frequency Settings (Προηγμένες ρυθμίσεις συχνότητας)
![]()
Host Clock Value (Τιμή ρολογιού κεντρικού υπολογιστή)
Εμφανίζει την τρέχουσα συχνότητα ρολογιού κεντρικού υπολογιστή.
![]()
CPU Clock Ratio (Αναλογία ρολογιού CPU)
Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την εγκατεστημένη CPU.
![]()
CPU Frequency (Συχνότητα CPU)
Εμφανίζει την τρέχουσα συχνότητα CPU. - Advanced CPU Core Settings (Προηγμένες ρυθμίσεις πυρήνα CPU)
![]()
CPU Clock Ratio, CPU Frequency (Αναλογία ρολογιού CPU, Συχνότητα CPU)
Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings (Προηγμένες ρυθμίσεις συχνότητας).
![]()
Core Performance Boost Ratio (Αναλογία ενίσχυσης απόδοσης πυρήνα) (Σημείωση)
Σας επιτρέπει να αλλάξετε την αναλογία για το CPB. Το ρυθμιζόμενο εύρος εξαρτάται από την εγκατεστημένη CPU. (Προεπιλογή: Auto (Αυτόματα))
![]()
Core Performance Boost (Ενίσχυση απόδοσης πυρήνα) (Σημείωση)
Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB), μια τεχνολογία ενίσχυσης απόδοσης CPU. (Προεπιλογή: Auto (Αυτόματα))
![]()
Turbo Performance Boost Ratio (Αναλογία ενίσχυσης απόδοσης Turbo) (Σημείωση)
Σας επιτρέπει να καθορίσετε αν θα βελτιώσετε την απόδοση της CPU. (Προεπιλογή: Disabled (Απενεργοποιημένο))
![]()
AMD Cool&Quiet function (Λειτουργία AMD Cool&Quiet) ![]()
Enabled (Ενεργοποιημένο)Επιτρέπει στον οδηγό AMD Cool'n'Quiet να προσαρμόζει δυναμικά το ρολόι CPU και το VID για να μειώσει την παραγωγή θερμότητας από τον υπολογιστή σας και την κατανάλωση ενέργειας. (Προεπιλογή) ![]()
Disabled (Απενεργοποιημένο)Απενεργοποιεί αυτή τη λειτουργία. ![]()
SVM Mode (Λειτουργία SVM)
Η εικονικοποίηση που ενισχύεται από την τεχνολογία εικονικοποίησης θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλαπλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητες κατατμήσεις. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλαπλά εικονικά συστήματα. (Προεπιλογή: Enabled (Ενεργοποιημένο))
![]()
C6 Mode (Λειτουργία C6) (Σημείωση 1)
Σας επιτρέπει να καθορίσετε αν θα αφήσετε την CPU να εισέλθει σε λειτουργία C6 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C6 είναι μια πιο ενισχυμένη κατάσταση εξοικονόμησης ενέργειας από την C1. (Προεπιλογή: Enabled (Ενεργοποιημένο))
![]()
Global C-state Control (Καθολικός έλεγχος C-state) (Σημείωση 1)
Σας επιτρέπει να καθορίσετε αν θα αφήσετε την CPU να εισέλθει σε καταστάσεις C. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Enabled (Ενεργοποιημένο))
![]()
SMT Mode (Λειτουργία SMT) (Σημείωση 1)
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία CPU Simultaneous Multi-Threading. Αυτή η δυνατότητα λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
![]()
Downcore Control (Έλεγχος Downcore) (Σημείωση 1)
Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιηθούν (ο αριθμός των πυρήνων CPU μπορεί να διαφέρει ανάλογα με την CPU). Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
![]()
Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) (Σημείωση 2)
Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στη(ις) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένη.![]()
Disabled (Απενεργοποιημένο)Απενεργοποιεί αυτή τη λειτουργία. (Προεπιλογή) ![]()
Profile1 (Προφίλ 1)Χρησιμοποιεί τις ρυθμίσεις του Προφίλ 1. ![]()
Profile2 (Προφίλ 2) (Σημείωση 2)Χρησιμοποιεί τις ρυθμίσεις του Προφίλ 2. ![]()
System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος)
Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η επιλογή Auto (Αυτόματα) ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD της μνήμης. (Προεπιλογή: Auto (Αυτόματα))
![]()
Memory Frequency (MHz) (Συχνότητα μνήμης (MHz))
Η πρώτη τιμή συχνότητας μνήμης είναι η κανονική συχνότητα λειτουργίας της μνήμης που χρησιμοποιείται. η δεύτερη είναι η συχνότητα μνήμης που προσαρμόζεται αυτόματα σύμφωνα με τις ρυθμίσεις του πολλαπλασιαστή μνήμης συστήματος. -
Advanced Memory Settings (Προηγμένες ρυθμίσεις μνήμης)
![]()
Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) (Σημείωση 2) , System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος), Memory Frequency(Mhz) (Συχνότητα μνήμης (Mhz))
Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings (Προηγμένες ρυθμίσεις συχνότητας).
![]()
Memory Timing Mode (Λειτουργία χρονισμού μνήμης)
Οι επιλογές Manual (Μη αυτόματα) και Advanced Manual (Προηγμένα μη αυτόματα) επιτρέπουν τη διαμόρφωση των ρυθμίσεων Channel Interleaving (Παρεμβολή καναλιών), Rank Interleaving (Παρεμβολή βαθμίδων) και χρονισμού μνήμης παρακάτω. Οι επιλογές είναι: Auto (Αυτόματα) (προεπιλογή), Manual (Μη αυτόματα), Advanced Manual (Προηγμένα μη αυτόματα).
![]()
Profile DDR Voltage (Τάση DDR προφίλ)
Όταν χρησιμοποιείτε μια μη μονάδα μνήμης XMP ή το Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) έχει οριστεί σε Disabled (Απενεργοποιημένο), η τιμή εμφανίζεται σύμφωνα με τις προδιαγραφές της μνήμης σας. Όταν το Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) έχει οριστεί σε Profile1 (Προφίλ 1) ή Profile2 (Προφίλ 2), η τιμή εμφανίζεται σύμφωνα με τα δεδομένα SPD στη μνήμη XMP.
![]()
Channel Interleaving (Παρεμβολή καναλιών)
Ενεργοποιεί ή απενεργοποιεί την παρεμβολή καναλιών μνήμης. Η επιλογή Enabled (Ενεργοποιημένο) επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικά κανάλια της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. (Προεπιλογή: Auto (Αυτόματα))
![]()
Rank Interleaving (Παρεμβολή βαθμίδων)
Ενεργοποιεί ή απενεργοποιεί την παρεμβολή βαθμίδων μνήμης. Η επιλογή Enabled (Ενεργοποιημένο) επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικές βαθμίδες της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. (Προεπιλογή: Auto (Αυτόματα)) -
Channel A/B Memory Sub Timings (Δευτερεύοντες χρονισμοί μνήμης καναλιού A/B)
Αυτό το υπομενού παρέχει ρυθμίσεις χρονισμού μνήμης για κάθε κανάλι μνήμης. Οι αντίστοιχες οθόνες ρύθμισης χρονισμού είναι διαμορφώσιμες μόνο όταν η επιλογή Memory Timing Mode (Λειτουργία χρονισμού μνήμης) έχει οριστεί σε Manual (Μη αυτόματα) ή Advanced Manual (Προηγμένα μη αυτόματα). Σημείωση: Το σύστημά σας μπορεί να γίνει ασταθές ή να αποτύχει να εκκινήσει μετά την πραγματοποίηση αλλαγών στους χρονισμούς της μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS. -
Advanced Voltage Settings (Προηγμένες ρυθμίσεις τάσης)
Αυτό το υπομενού σάς επιτρέπει να ορίσετε τάσεις CPU, chipset και μνήμης. -
PC Health Status (Κατάσταση υγείας υπολογιστή)
![]()
Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης)![]()
Disabled (Απενεργοποιημένο)Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο. (Προεπιλογή) ![]()
Enabled (Ενεργοποιημένο)Διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο και το πεδίο Case Open (Άνοιγμα θήκης) θα εμφανίζει "No" (Όχι) στην επόμενη εκκίνηση. ![]()
Case Open (Άνοιγμα θήκης)
Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής στο πλαίσιο που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes" (Ναι), διαφορετικά θα εμφανίσει "No" (Όχι). Για να διαγράψετε την εγγραφή κατάστασης εισβολής στο πλαίσιο, ορίστε την επιλογή Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης) σε Enabled (Ενεργοποιημένο), αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
![]()
CPU Vcore/CPU VDDP/CPU VDD18/DDRVtt A/B/DRAM Channel A/B Voltage/DDRVpp A/B/+3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
Εμφανίζει τις τρέχουσες τάσεις του συστήματος. -
Miscellaneous Settings (Διάφορες ρυθμίσεις)
![]()
PCIe Slot Configuration (Διαμόρφωση υποδοχής PCIe)
Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία υπόκειται στην προδιαγραφή υλικού κάθε υποδοχής. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
![]()
3DMark01 Enhancement (Βελτίωση 3DMark01)
Σας επιτρέπει να καθορίσετε αν θα βελτιώσετε την απόδοση ορισμένων παλαιότερων σημείων αναφοράς. (Προεπιλογή: Disabled (Απενεργοποιημένο)) -
Smart Fan 5 Settings (Ρυθμίσεις Smart Fan 5)
![]()
Monitor (Οθόνη)
Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN (Ανεμιστήρας CPU))
![]()
Fan Speed Control (Έλεγχος ταχύτητας ανεμιστήρα)
Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να προσαρμόσετε την ταχύτητα του ανεμιστήρα.![]()
Normal (Κανονική)Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να προσαρμόσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer (Πρόγραμμα προβολής πληροφοριών συστήματος) με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή) ![]()
Silent (Αθόρυβη)Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες. ![]()
Manual (Μη αυτόματα)Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης. ![]()
Full Speed (Πλήρης ταχύτητα)Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.
Fan Control Use Temperature Input (Είσοδος θερμοκρασίας χρήσης ελέγχου ανεμιστήρα)
Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
Temperature Interval (Διάστημα θερμοκρασίας)
Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
Fan/Pump Control Mode (Λειτουργία ελέγχου ανεμιστήρα/αντλίας)
| Auto (Αυτόματα) | Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα/αντλίας και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή) |
| Voltage (Τάση) | Η λειτουργία τάσης συνιστάται για έναν ανεμιστήρα/αντλία 3 ακίδων. |
| PWM | Η λειτουργία PWM συνιστάται για έναν ανεμιστήρα/αντλία 4 ακίδων. |
Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά Γρήγορη). Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά Γρήγορη). Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο). Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ultra Fast (Υπερβολικά Γρήγορη). Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο). Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ultra Fast (Υπερβολικά Γρήγορη). Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά Γρήγορη). Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν οι Δυνατότητες Windows 10 έχουν οριστεί σε Windows 10 ή Windows 10 WHQL. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Enabled (Ενεργοποιημένο). Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Enabled (Ενεργοποιημένο). (Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία. Επίπεδα RAID Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία: Διαμόρφωση ελεγκτών SATA (Σημείωση) Ανατρέξτε στην ενότητα "Εσωτερικοί σύνδεσμοι" για τις σημειώσεις εγκατάστασης για τους συνδέσμους M.2 και SATA. Εγκατάσταση του προγράμματος οδήγησης SATA RAID/AHCI και του λειτουργικού συστήματος Εγκατάσταση του λειτουργικού συστήματος Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση ενός πίνακα RAID. Το "Xpress Install" θα σαρώσει αυτόματα το σύστημά σας και, στη συνέχεια, θα καταγράψει όλα τα προγράμματα οδήγησης που συνιστάται να εγκαταστήσετε. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install και το "Xpress Install" θα εγκαταστήσει όλα τα επιλεγμένα προγράμματα οδήγησης. Ή κάντε κλικ στο βέλος Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό. Regular Boot (Κανονική εκκίνηση) S3 Resume (Επαναφορά S3) Recovery (Ανάκτηση) Error (Σφάλμα) Identifying Your Motherboard Revision (Αναγνώριση της αναθεώρησης της μητρικής σας πλακέτας) For more product details, please visit GIGABYTE's website. (Για περισσότερες λεπτομέρειες σχετικά με το προϊόν, επισκεφθείτε την ιστοσελίδα της GIGABYTE.) Temperature (Θερμοκρασία)
Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής στόχου.
Fan Speed (Ταχύτητα ανεμιστήρα)
Εμφανίζει τις τρέχουσες ταχύτητες ανεμιστήρα/αντλίας.
Temperature Warning Control (Έλεγχος προειδοποίησης θερμοκρασίας)
Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβεί το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (Απενεργοποιημένο) (προεπιλογή), 60º C/140º F, 70º C/158º F, 80º Σύστημα
Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής σας κάρτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.
Γλώσσα Συστήματος
Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
Ημερομηνία Συστήματος
Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για να μεταβείτε μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Ώρα Συστήματος
Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για να μεταβείτε μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Επίπεδο Πρόσβασης
Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Διαχειριστής.) Το επίπεδο Διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο Χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.BIOS
Boot Option Priorities (Προτεραιότητες Επιλογών Εκκίνησης)
Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, επιλέξτε τη συσκευή με το πρόθεμα "UEFI:". Ή αν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, όπως τα Windows 7 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 7 64-bit και έχει το πρόθεμα "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Προτεραιότητες BBS Σκληρού Δίσκου/CD/DVD ROM Drive/Floppy Drive/Συσκευής Δικτύου)
Καθορίζει τη σειρά εκκίνησης για έναν συγκεκριμένο τύπο συσκευής, όπως σκληρούς δίσκους, μονάδες οπτικών δίσκων, μονάδες δισκέτας και συσκευές που υποστηρίζουν τη λειτουργία Boot from LAN (Εκκίνηση από LAN), κ.λπ. Πατήστε <Enter> σε αυτό το στοιχείο για να εισέλθετε στο υπομενού που παρουσιάζει τις συσκευές του ίδιου τύπου που είναι συνδεδεμένες. Αυτό το στοιχείο υπάρχει μόνο εάν είναι εγκατεστημένη τουλάχιστον μία συσκευή για αυτόν τον τύπο.
Bootup NumLock State (Κατάσταση NumLock κατά την Εκκίνηση)
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο μετά το POST. (Προεπιλογή: On (Ενεργοποιημένο))
Security Option (Επιλογή Ασφαλείας)
Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup (Ρύθμιση BIOS). Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password (Κωδικός Πρόσβασης Διαχειριστή)/User Password (Κωδικός Πρόσβασης Χρήστη).
SetupΑπαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup (Ρύθμιση BIOS). System (Σύστημα)Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup (Ρύθμιση BIOS). (Προεπιλογή) Full Screen LOGO Show (Εμφάνιση Λογοτύπου σε Πλήρη Οθόνη)
Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. Η απενεργοποίηση παραλείπει το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. (Προεπιλογή: Enabled (Ενεργοποιημένο))
Fast Boot (Γρήγορη Εκκίνηση)
Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη Εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η Ultra Fast (Υπερβολικά Γρήγορη) παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Disabled (Απενεργοποιημένο))
SATA Support (Υποστήριξη SATA)
All Sata Devices (Όλες οι Συσκευές Sata)Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. Last Boot HDD Only (Μόνο ο Τελευταίος Δίσκος HDD Εκκίνησης)Εκτός από τον προηγούμενο δίσκο εκκίνησης, όλες οι συσκευές SATA απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)
VGA Support (Υποστήριξη VGA)
Σας επιτρέπει να επιλέξετε τον τύπο του λειτουργικού συστήματος για εκκίνηση.
Auto (Αυτόματο)Ενεργοποιεί μόνο το legacy option ROM. EFI Driver (Πρόγραμμα Οδήγησης EFI)Ενεργοποιεί το EFI option ROM. (Προεπιλογή)
USB Support (Υποστήριξη USB)
Disabled (Απενεργοποιημένο)Όλες οι συσκευές USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. Full Initial (Πλήρης Αρχικοποίηση)Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή) Partial Initial (Μερική Αρχικοποίηση)Ένα μέρος των συσκευών USB απενεργοποιείται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
PS2 Devices Support (Υποστήριξη Συσκευών PS2)
Disabled (Απενεργοποιημένο)Όλες οι συσκευές PS/2 απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. Enabled (Ενεργοποιημένο)Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
NetWork Stack Driver Support (Υποστήριξη Προγράμματος Οδήγησης NetWork Stack)
Disabled (Απενεργοποιημένο)Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή) Enabled (Ενεργοποιημένο)Ενεργοποιεί την εκκίνηση από το δίκτυο.
Windows 10 Features (Δυνατότητες Windows 10)
Σας επιτρέπει να επιλέξετε το λειτουργικό σύστημα που θα εγκατασταθεί. (Προεπιλογή: Other OS (Άλλο Λειτουργικό Σύστημα))
CSM Support (Υποστήριξη CSM)
Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module - Μονάδα Υποστήριξης Συμβατότητας) για την υποστήριξη μιας παλαιού τύπου διαδικασίας εκκίνησης PC.
Enabled (Ενεργοποιημένο)Ενεργοποιεί το UEFI CSM. (Προεπιλογή) Disabled (Απενεργοποιημένο)Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.
LAN PXE Boot Option ROM (LAN PXE Boot Option ROM)
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Disabled (Απενεργοποιημένο)) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Enabled (Ενεργοποιημένο).
Storage Boot Option Control (Έλεγχος Επιλογής Εκκίνησης Αποθήκευσης)
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.
Disabled (Απενεργοποιημένο)Απενεργοποιεί το option ROM. UEFI Only (Μόνο UEFI)Ενεργοποιεί μόνο το UEFI option ROM. Legacy Only (Μόνο Legacy)Ενεργοποιεί μόνο το legacy option ROM. (Προεπιλογή)
Other PCI Device ROM Priority (Προτεραιότητα ROM Άλλης Συσκευής PCI)
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.
Disabled (Απενεργοποιημένο)Απενεργοποιεί το option ROM. UEFI Only (Μόνο UEFI)Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή) Legacy Only (Μόνο Legacy)Ενεργοποιεί μόνο το legacy option ROM.
Network Stack (Δίκτυο Stack)
Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Disabled (Απενεργοποιημένο))
Ipv4 PXE Support (Υποστήριξη Ipv4 PXE)
Ενεργοποιεί ή απενεργοποιεί την Υποστήριξη IPv4 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Δίκτυο Stack είναι ενεργοποιημένο.
Ipv4 HTTP Support (Υποστήριξη Ipv4 HTTP)
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Δίκτυο Stack είναι ενεργοποιημένο.
Ipv6 PXE Support (Υποστήριξη Ipv6 PXE)
Ενεργοποιεί ή απενεργοποιεί την Υποστήριξη IPv6 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Δίκτυο Stack είναι ενεργοποιημένο.
Ipv6 HTTP Support (Υποστήριξη Ipv6 HTTP)
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Δίκτυο Stack είναι ενεργοποιημένο.
Administrator Password (Κωδικός Πρόσβασης Διαχειριστή)
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup (Ρύθμιση BIOS). Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
User Password (Κωδικός Πρόσβασης Χρήστη)
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup (Ρύθμιση BIOS). Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες. Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε <Enter> ξανά όταν σας ζητηθεί να επιβεβαιώσετε. ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον Κωδικό Πρόσβασης Χρήστη, φροντίστε να ορίσετε πρώτα τον Κωδικό Πρόσβασης Διαχειριστή.Περιφερειακά
AMD CPU fTPM
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην CPU της AMD. (Προεπιλογή: Ενεργοποιημένο)
LED_C Connect
Ενεργοποιεί ή απενεργοποιεί τα φώτα της λωρίδας RGB (RGBW) LED που είναι συνδεδεμένη στην κεφαλίδα LED_C2 στη μητρική πλακέτα. (Προεπιλογή: Ενεργοποιημένο)
RGB Fusion
Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού LED για τη μητρική πλακέτα.
Off (Απενεργοποίηση)Απενεργοποιεί αυτήν τη λειτουργία. Pulse Mode (Λειτουργία παλμού)Όλα τα LED ταυτόχρονα αυξάνουν και μειώνουν τη φωτεινότητά τους. Color Cycle (Κύκλος χρωμάτων)Όλα τα LED ταυτόχρονα εναλλάσσονται σε ένα πλήρες φάσμα χρωμάτων. Static Mode (Στατική λειτουργία)Όλα τα LED εκπέμπουν ένα μόνο χρώμα. (Προεπιλογή) Flash Mode (Λειτουργία φλας)Όλα τα LED αναβοσβήνουν ταυτόχρονα. Legacy USB Support (Υποστήριξη Legacy USB)
Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
XHCI Hand-off
Καθορίζει αν θα ενεργοποιηθεί η λειτουργία XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Ενεργοποιημένο)
EHCI Hand-off
Καθορίζει αν θα ενεργοποιηθεί η λειτουργία EHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη EHCI Hand-off. (Προεπιλογή: Απενεργοποιημένο)
Port 60/64 Emulation (Εξομοίωση θύρας 60/64)
Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη legacy για πληκτρολόγια/ποντίκια USB στο MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Απενεργοποιημένο)
USB Mass Storage Driver Support (Υποστήριξη προγράμματος οδήγησης μαζικής αποθήκευσης USB)
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
USB Storage Devices (Συσκευές αποθήκευσης USB)
Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.
DAC-UP 2 Rear USB 3.0 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel) (DAC-UP 2 Πίσω USB 3.0 (Τάση εξόδου θυρών USB 3.1 Gen 1 στην πίσω πλακέτα))
Σας επιτρέπει να αυξήσετε την τάση εξόδου των θυρών USB 3.1 Gen 1 στην πίσω πλακέτα (αυτές κάτω από τη θύρα πληκτρολογίου/ποντικιού PS/2) για να ενισχύσετε τη σταθερότητα της/των συσκευής(-ών) USB σας.
Normal (Κανονική)Διατηρεί την αρχική τάση εξόδου. (Προεπιλογή) Disable USB bus power (Απενεργοποίηση τροφοδοσίας διαύλου USB)Απενεργοποιεί την τροφοδοσία των συνδετήρων USB. Οι συσκευές αναπαραγωγής ήχου υψηλής τεχνολογίας ενδέχεται να συνδέσουν τη δική τους εξωτερική πηγή τροφοδοσίας USB. Voltage Compensation +0.1V (Αντιστάθμιση τάσης +0.1V)Προσθέτει 0.1V στην αρχική τάση εξόδου. Voltage Compensation +0.2V (Αντιστάθμιση τάσης +0.2V)Προσθέτει 0.2V στην αρχική τάση εξόδου. Voltage Compensation +0.3V (Αντιστάθμιση τάσης +0.3V)Προσθέτει 0.3V στην αρχική τάση εξόδου. DAC-UP 2 Front USB 3.0_1 (Output Voltage of USB Ports Provided by the Onboard F_USB30_1 Connector) (DAC-UP 2 Μπροστινό USB 3.0_1 (Τάση εξόδου θυρών USB που παρέχονται από τον ενσωματωμένο σύνδεσμο F_USB30_1))
Σας επιτρέπει να αυξήσετε την τάση εξόδου των θυρών USB που παρέχονται από τον ενσωματωμένο σύνδεσμο F_USB30_1 για να ενισχύσετε τη σταθερότητα της/των συσκευής(-ών) USB σας.
Normal (Κανονική)Διατηρεί την αρχική τάση εξόδου. (Προεπιλογή) Disable USB bus power (Απενεργοποίηση τροφοδοσίας διαύλου USB)Απενεργοποιεί την τροφοδοσία των συνδετήρων USB. Οι συσκευές αναπαραγωγής ήχου υψηλής τεχνολογίας ενδέχεται να συνδέσουν τη δική τους εξωτερική πηγή τροφοδοσίας USB. Voltage Compensation +0.1V (Αντιστάθμιση τάσης +0.1V)Προσθέτει 0.1V στην αρχική τάση εξόδου. Voltage Compensation +0.2V (Αντιστάθμιση τάσης +0.2V)Προσθέτει 0.2V στην αρχική τάση εξόδου. Voltage Compensation +0.3V (Αντιστάθμιση τάσης +0.3V)Προσθέτει 0.3V στην αρχική τάση εξόδου. DAC-UP 2 Front USB 3.0_2 (Output Voltage of USB Ports Provided by the Onboard F_USB30_2 Connector) (DAC-UP 2 Μπροστινό USB 3.0_2 (Τάση εξόδου θυρών USB που παρέχονται από τον ενσωματωμένο σύνδεσμο F_USB30_2))
Σας επιτρέπει να αυξήσετε την τάση εξόδου των θυρών USB που παρέχονται από τον ενσωματωμένο σύνδεσμο F_USB30_2 για να ενισχύσετε τη σταθερότητα της/των συσκευής(-ών) USB σας.
Normal (Κανονική)Διατηρεί την αρχική τάση εξόδου. (Προεπιλογή) Disable USB bus power (Απενεργοποίηση τροφοδοσίας διαύλου USB)Απενεργοποιεί την τροφοδοσία των συνδετήρων USB. Οι συσκευές αναπαραγωγής ήχου υψηλής τεχνολογίας ενδέχεται να συνδέσουν τη δική τους εξωτερική πηγή τροφοδοσίας USB. Voltage Compensation +0.1V (Αντιστάθμιση τάσης +0.1V)Προσθέτει 0.1V στην αρχική τάση εξόδου. Voltage Compensation +0.2V (Αντιστάθμιση τάσης +0.2V)Προσθέτει 0.2V στην αρχική τάση εξόδου. Voltage Compensation +0.3V (Αντιστάθμιση τάσης +0.3V)Προσθέτει 0.3V στην αρχική τάση εξόδου.
Ενεργοποιεί ή απενεργοποιεί την Αξιόπιστη Μονάδα Πλατφόρμας (TPM).
Εμφανίζει πληροφορίες για το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.
Εμφανίζει πληροφορίες για το M.2 PCIe SSD σας, εάν είναι εγκατεστημένο.Chipset (Chipset)
IOMMU
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Auto)
Integrated Graphics (Ενσωματωμένα γραφικά) (Σημείωση)
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών.
Auto (Αυτόματο)Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα ενσωματωμένα γραφικά ανάλογα με την εγκατεστημένη κάρτα γραφικών. (Προεπιλογή) Disabled (Απενεργοποιημένο)Απενεργοποιεί τα ενσωματωμένα γραφικά. UMA Frame Buffer Size (Μέγεθος buffer πλαισίου UMA) (Σημείωση)
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν τα Ενσωματωμένα Γραφικά έχουν οριστεί σε Force (Επιβολή). Το μέγεθος του buffer πλαισίου είναι η συνολική ποσότητα μνήμης συστήματος που διατίθεται αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. Το MS-DOS, για παράδειγμα, θα χρησιμοποιήσει μόνο αυτή τη μνήμη για την οθόνη. Οι επιλογές είναι: Auto (αυτόματο) (προεπιλογή), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode (Λειτουργία SATA)
Ενεργοποιεί ή απενεργοποιεί το RAID για τους ελεγκτές SATA που είναι ενσωματωμένοι στο Chipset ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.
RAIDΕνεργοποιεί το RAID για τον ελεγκτή SATA. AHCIΔιαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιήσει προηγμένες λειτουργίες Serial ATA, όπως Native Command Queuing και hot plug. (Προεπιλογή) Chipset SATA Port Enable (Ενεργοποίηση θύρας SATA Chipset)
Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
Chipset SATA Port 0/1/2/3/4/5/6/7 (Θύρα SATA Chipset 0/1/2/3/4/5/6/7)
Ενεργοποιεί ή απενεργοποιεί κάθε θύρα SATA.Power (Ενέργεια)
AC BACK
Determines the state of the system after the return of power from an AC power loss. (Καθορίζει την κατάσταση του συστήματος μετά την επιστροφή ρεύματος από απώλεια ρεύματος AC.)
Memory (Μνήμη)The system returns to its last known awake state upon the return of the AC power. (Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επιστροφή του ρεύματος AC.) Always On (Πάντα Ενεργό)The system is turned on upon the return of the AC power. (Το σύστημα ενεργοποιείται κατά την επιστροφή του ρεύματος AC.) Always Off (Πάντα Ανενεργό)The system stays off upon the return of the AC power. (Default) (Το σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή του ρεύματος AC. (Προεπιλογή)) Power On By Keyboard (Ενεργοποίηση με Πληκτρολόγιο)
Allows the system to be turned on by a PS/2 keyboard wake-up event. (Επιτρέπει την ενεργοποίηση του συστήματος με ένα γεγονός αφύπνισης πληκτρολογίου PS/2.)
Note: To use this function, you need an ATX power supply providing at least 1A on the +5VSB lead. (Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στο καλώδιο +5VSB.)
Disabled (Απενεργοποιημένο)Disables this function. (Default) (Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)) Password (Κωδικός Πρόσβασης)Set a password with 1~5 characters to turn on the system. (Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.) Keyboard 98Press POWER button on the Windows 98 keyboard to turn on the system. (Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.) Any key (Οποιοδήποτε πλήκτρο)Press any key to turn on the system. (Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.) Power On Password (Κωδικός Ενεργοποίησης)
Set the password when Power On By Keyboard is set to Password. Press <Enter> on this item and set a password with up to 5 characters and then press <Enter> to accept. To turn on the system, enter the password and press <Enter>. (Ορίστε τον κωδικό πρόσβασης όταν η επιλογή Power On By Keyboard έχει οριστεί σε Password. Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, εισαγάγετε τον κωδικό πρόσβασης και πατήστε <Enter>.)
Note: To cancel the password, press <Enter> on this item. When prompted for the password, press <Enter> again without entering the password to clear the password settings. (Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά <Enter> χωρίς να εισαγάγετε τον κωδικό πρόσβασης για να διαγράψετε τις ρυθμίσεις κωδικού πρόσβασης.)
Power On By Mouse (Ενεργοποίηση με Ποντίκι)
Allows the system to be turned on by a PS/2 mouse wake-up event. (Επιτρέπει την ενεργοποίηση του συστήματος με ένα γεγονός αφύπνισης ποντικιού PS/2.)
Note: To use this function, you need an ATX power supply providing at least 1A on the +5VSB lead. (Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στο καλώδιο +5VSB.)
Disabled (Απενεργοποιημένο)Disables this function. (Default) (Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)) Move (Μετακίνηση)Move the mouse to turn on the system. (Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.) Double Click (Διπλό Κλικ)Double click on left button on the mouse to turn on the system. (Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.) ErP
Determines whether to let the system consume least power in S5 (shutdown) state. Note: When this item is set to Enabled, the following functions will become unavailable: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard, and wake on LAN. (Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει την ελάχιστη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Ενεργοποιημένο, οι ακόλουθες λειτουργίες δεν θα είναι διαθέσιμες: Επαναφορά με συναγερμό, αφύπνιση συμβάντος PME, ενεργοποίηση με ποντίκι, ενεργοποίηση με πληκτρολόγιο και αφύπνιση μέσω LAN.)
Soft-Off by PWR-BTTN
Configures the way to turn off the computer in MS-DOS mode using the power button. (Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.)
Instant-Off (Άμεση Απενεργοποίηση)Press the power button and then the system will be turned off instantly. (Default) (Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)) Delay 4 Sec. (Καθυστέρηση 4 Δευτ.)Press and hold the power button for 4 seconds to turn off the system. If the power button is pressed for less than 4 seconds, the system will enter suspend mode. (Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν το κουμπί λειτουργίας πατηθεί για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής.) Resume by Alarm (Επαναφορά με Συναγερμό)
Determines whether to power on the system at a desired time. (Default: Disabled) If enabled, set the date and time as following: (Καθορίζει εάν θα ενεργοποιηθεί το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο) Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:)
Wake up day: Turn on the system at a specific time on each day or on a specific day in a month. (Ημέρα αφύπνισης: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.)
Wake up hour/minute/second: Set the time at which the system will be powered on automatically. (Ώρα/λεπτό/δευτερόλεπτο αφύπνισης: Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιηθεί αυτόματα.)
Note: When using this function, avoid inadequate shutdown from the operating system or removal of the AC power, or the settings may not be effective. (Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε τον ανεπαρκή τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.)
Wake on LAN
Enables or disables the wake on LAN function. (Default: Enabled) (Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αφύπνισης μέσω LAN. (Προεπιλογή: Ενεργοποιημένο))
High Precision Event Timer
Enables or disables High Precision Event Timer (HPET) in the operating system. (Default: Enabled) (Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο))Save & Exit (Αποθήκευση & Έξοδος)
Save & Exit Setup (Αποθήκευση & Έξοδος από την Εγκατάσταση)
Press <Enter> on this item and select Yes. This saves the changes to the CMOS and exits the BIOS Setup program. Select No or press <Esc> to return to the BIOS Setup Main Menu. (Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα εγκατάστασης του BIOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού Εγκατάστασης του BIOS.)
Exit Without Saving (Έξοδος Χωρίς Αποθήκευση)
Press <Enter> on this item and select Yes. This exits the BIOS Setup without saving the changes made in BIOS Setup to the CMOS. Select No or press <Esc> to return to the BIOS Setup Main Menu. (Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από την Εγκατάσταση του BIOS χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στην Εγκατάσταση του BIOS στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού Εγκατάστασης του BIOS.)
Load Optimized Defaults (Φόρτωση Βελτιστοποιημένων Προεπιλογών)
Press <Enter> on this item and select Yes to load the optimal BIOS default settings. The BIOS defaults settings help the system to operate in optimum state. Always load the Optimized defaults after updating the BIOS or after clearing the CMOS values. (Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργήσει σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.)
Boot Override (Παράκαμψη Εκκίνησης)
Allows you to select a device to boot immediately. Press <Enter> on the device you select and select Yes to confirm. Your system will restart automatically and boot from that device. (Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για να επιβεβαιώσετε. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτήν τη συσκευή.)
Save Profiles (Αποθήκευση Προφίλ)
This function allows you to save the current BIOS settings to a profile. You can create up to 8 profiles and save as Setup Profile 1~ Setup Profile 8. Press <Enter> to complete. Or you can select Select File in HDD/FDD/USB to save the profile to your storage device. (Αυτή η λειτουργία σας επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή Αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.)
Load Profiles (Φόρτωση Προφίλ)
If your system becomes unstable and you have loaded the BIOS default settings, you can use this function to load the BIOS settings from a profile created before, without the hassles of reconfiguring the BIOS settings. First select the profile you wish to load and then press <Enter> to complete. You can select Select File in HDD/FDD/USB to input the profile previously created from your storage device or load the profile automatically created by the BIOS, such as reverting the BIOS settings to the last settings that worked properly (last known good record). (Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της επαναδιαμόρφωσης των ρυθμίσεων του BIOS. Αρχικά επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή Αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως η επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).)Διαμόρφωση ενός συνόλου RAID
RAID 0 RAID 1 RAID 10 Ελάχιστος αριθμός σκληρών δίσκων ≥2 2 4 Χωρητικότητα πίνακα Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου Μέγεθος του μικρότερου δίσκου (Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου Αντοχή σε σφάλματα Όχι Ναι Ναι
Εγκαταστήστε τους σκληρούς δίσκους/SSD στις υποδοχές SATA/M.2 στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τους συνδέσμους τροφοδοσίας από το τροφοδοτικό σας στους σκληρούς δίσκους.
Βεβαιωθείτε ότι έχετε διαμορφώσει σωστά τη λειτουργία του ελεγκτή SATA στο BIOS Setup του συστήματος.
Βήματα:
Τα μενού BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική σας πλακέτα. Οι πραγματικές επιλογές μενού BIOS Setup που θα δείτε εξαρτώνται από τη μητρική πλακέτα που έχετε και την έκδοση του BIOS.
Μόνο τα Windows 10 64-bit υποστηρίζουν τη διαμόρφωση UEFI RAID.
Βήμα:
Εισέλθετε στο βοηθητικό πρόγραμμα εγκατάστασης legacy RAID BIOS για να διαμορφώσετε έναν πίνακα RAID. Παραλείψτε αυτό το βήμα και συνεχίστε με την εγκατάσταση του λειτουργικού συστήματος Windows για μια διαμόρφωση χωρίς RAID. Βήμα:
Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.
Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη το πρόγραμμα οδήγησης SATA RAID/AHCI, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID/AHCI κατά τη διαδικασία εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το δίσκο προγραμμάτων οδήγησης της μητρικής πλακέτας χρησιμοποιώντας το "Xpress Install" για να διασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε πρόσθετο πρόγραμμα οδήγησης SATA RAID/AHCI κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:
Εγκατάσταση προγραμμάτων οδήγησης
εικονίδιο για να εγκαταστήσετε μεμονωμένα τα προγράμματα οδήγησης που χρειάζεστε.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.
Debug LED Codes (Κωδικοί LED εντοπισμού σφαλμάτων)
Code (Κωδικός) Description (Περιγραφή) 10 PEI Core is started. (Ξεκινά ο πυρήνας PEI.) 11 Pre-memory CPU initialization is started. (Ξεκινά η προ-μνήμης αρχικοποίηση της CPU.) 12~14 Reserved. (Δεσμευμένο.) 15 Pre-memory North-Bridge initialization is started. (Ξεκινά η προ-μνήμης αρχικοποίηση της North-Bridge.) 16~18 Reserved. (Δεσμευμένο.) 19 Pre-memory South-Bridge initialization is started. (Ξεκινά η προ-μνήμης αρχικοποίηση της South-Bridge.) 1A~2A Reserved. (Δεσμευμένο.) 2B~2F Memory initialization. (Αρχικοποίηση μνήμης.) 31 Memory installed. (Η μνήμη έχει εγκατασταθεί.) 32~36 CPU PEI initialization. (Αρχικοποίηση CPU PEI.) 37~3A IOH PEI initialization. (Αρχικοποίηση IOH PEI.) 3B~3E PCH PEI initialization. (Αρχικοποίηση PCH PEI.) 3F~4F Reserved. (Δεσμευμένο.) 60 DXE Core is started. (Ξεκινά ο πυρήνας DXE.) 61 NVRAM initialization. (Αρχικοποίηση NVRAM.) 62 Installation of the PCH runtime services. (Εγκατάσταση των υπηρεσιών χρόνου εκτέλεσης PCH.) 63~67 CPU DXE initialization is started. (Ξεκινά η αρχικοποίηση CPU DXE.) 68 PCI host bridge initialization is started. (Ξεκινά η αρχικοποίηση της γέφυρας κεντρικού υπολογιστή PCI.) 69 IOH DXE initialization. (Αρχικοποίηση IOH DXE.) 6A IOH SMM initialization. (Αρχικοποίηση IOH SMM.) 6B~6F Reserved. (Δεσμευμένο.) 70 PCH DXE initialization. (Αρχικοποίηση PCH DXE.) 71 PCH SMM initialization. (Αρχικοποίηση PCH SMM.) 72 PCH devices initialization. (Αρχικοποίηση συσκευών PCH.) 73~77 PCH DXE initialization (PCH module specific). (Αρχικοποίηση PCH DXE (συγκεκριμένο για τη μονάδα PCH).) 78 ACPI Core initialization. (Αρχικοποίηση πυρήνα ACPI.) 79 CSM initialization is started. (Ξεκινά η αρχικοποίηση CSM.) 7A~7F Reserved for AMI use. (Δεσμευμένο για χρήση AMI.) 80~8F Reserved for OEM use (OEM DXE initialization codes). (Δεσμευμένο για χρήση OEM (κωδικοί αρχικοποίησης OEM DXE).) 90 Phase transfer to BDS (Boot Device Selection) from DXE. (Μεταφορά φάσης στο BDS (Επιλογή συσκευής εκκίνησης) από το DXE.) 91 Issue event to connect drivers. (Έκδοση συμβάντος για σύνδεση προγραμμάτων οδήγησης.) 92 PCI Bus initialization is started. (Ξεκινά η αρχικοποίηση διαύλου PCI.) 93 PCI Bus hot plug initialization. (Αρχικοποίηση άμεσης σύνδεσης διαύλου PCI.) 94 PCI Bus enumeration for detecting how many resources are requested. (Απαρίθμηση διαύλου PCI για τον εντοπισμό του αριθμού των πόρων που ζητούνται.) 95 Check PCI device requested resources. (Έλεγχος των πόρων που ζητήθηκαν από τη συσκευή PCI.) 96 Assign PCI device resources. (Αντιστοίχιση πόρων συσκευής PCI.) 97 Console Output devices connect (ex. Monitor is lighted). (Σύνδεση συσκευών εξόδου κονσόλας (π.χ. η οθόνη είναι αναμμένη).) 98 Console input devices connect (ex. PS2/USB keyboard/mouse are activated). (Σύνδεση συσκευών εισόδου κονσόλας (π.χ. ενεργοποιούνται το πληκτρολόγιο/ποντίκι PS2/USB).) 99 Super IO initialization. (Αρχικοποίηση Super IO.) 9A USB initialization is started. (Ξεκινά η αρχικοποίηση USB.) 9B Issue reset during USB initialization process. (Έκδοση επαναφοράς κατά τη διάρκεια της διαδικασίας αρχικοποίησης USB.) 9C Detect and install all currently connected USB devices. (Εντοπισμός και εγκατάσταση όλων των συνδεδεμένων συσκευών USB.) 9D Activated all currently connected USB devices. (Ενεργοποίηση όλων των συνδεδεμένων συσκευών USB.) 9E~9F Reserved. (Δεσμευμένο.) A0 IDE initialization is started. (Ξεκινά η αρχικοποίηση IDE.) A1 Issue reset during IDE initialization process. (Έκδοση επαναφοράς κατά τη διάρκεια της διαδικασίας αρχικοποίησης IDE.) A2 Detect and install all currently connected IDE devices. (Εντοπισμός και εγκατάσταση όλων των συνδεδεμένων συσκευών IDE.) A3 Activated all currently connected IDE devices. (Ενεργοποίηση όλων των συνδεδεμένων συσκευών IDE.) A4 SCSI initialization is started. (Ξεκινά η αρχικοποίηση SCSI.) A5 Issue reset during SCSI initialization process. (Έκδοση επαναφοράς κατά τη διάρκεια της διαδικασίας αρχικοποίησης SCSI.) A6 Detect and install all currently connected SCSI devices. (Εντοπισμός και εγκατάσταση όλων των συνδεδεμένων συσκευών SCSI.) A7 Activated all currently connected SCSI devices. (Ενεργοποίηση όλων των συνδεδεμένων συσκευών SCSI.) A8 Verify password if needed. (Επαλήθευση κωδικού πρόσβασης, εάν χρειάζεται.) A9 BIOS Setup is started. (Ξεκινά η εγκατάσταση του BIOS.) AA Reserved. (Δεσμευμένο.) AB Wait user command in BIOS Setup. (Αναμονή εντολής χρήστη στην εγκατάσταση του BIOS.) AC Reserved. (Δεσμευμένο.) AD Issue Ready To Boot event for OS Boot. (Έκδοση συμβάντος "Έτοιμο για εκκίνηση" για εκκίνηση λειτουργικού συστήματος.) AE Boot to Legacy OS. (Εκκίνηση σε Legacy OS.) AF Exit Boot Services. (Έξοδος από τις υπηρεσίες εκκίνησης.) B0 Runtime AP installation begins. (Ξεκινά η εγκατάσταση AP χρόνου εκτέλεσης.) B1 Runtime AP installation ends. (Τερματίζεται η εγκατάσταση AP χρόνου εκτέλεσης.) B2 Legacy Option ROM initialization. (Αρχικοποίηση Legacy Option ROM.) B3 System reset if needed. (Επαναφορά συστήματος, εάν χρειάζεται.) B4 USB device hot plug-in. (Άμεση σύνδεση συσκευής USB.) B5 PCI device hot plug. (Άμεση σύνδεση συσκευής PCI.) B6 Clean-up of NVRAM. (Εκκαθάριση της NVRAM.) B7 Reconfigure NVRAM settings. (Επαναδιαμόρφωση των ρυθμίσεων NVRAM.) B8~BF Reserved. (Δεσμευμένο.) C0~CF Reserved. (Δεσμευμένο.)
Code (Κωδικός) Description (Περιγραφή) E0 S3 Resume is started (called from DXE IPL). (Ξεκινά η επαναφορά S3 (κλήση από DXE IPL).) E1 Fill boot script data for S3 resume. (Συμπλήρωση δεδομένων δέσμης ενεργειών εκκίνησης για επαναφορά S3.) E2 Initializes VGA for S3 resume. (Αρχικοποίηση VGA για επαναφορά S3.) E3 OS S3 wake vector call. (Κλήση διανύσματος αφύπνισης OS S3.)
Code (Κωδικός) Description (Περιγραφή) F0 Recovery mode will be triggered due to invalid firmware volume detection. (Η λειτουργία ανάκτησης θα ενεργοποιηθεί λόγω μη έγκυρης ανίχνευσης έντασης υλικολογισμικού.) F1 Recovery mode will be triggered by user decision. (Η λειτουργία ανάκτησης θα ενεργοποιηθεί από την απόφαση του χρήστη.) F2 Recovery is started. (Ξεκινά η ανάκτηση.) F3 Recovery firmware image is found. (Βρέθηκε η εικόνα υλικολογισμικού ανάκτησης.) F4 Recovery firmware image is loaded. (Φορτώθηκε η εικόνα υλικολογισμικού ανάκτησης.) F5~F7 Reserved for future AMI progress codes. (Δεσμευμένο για μελλοντικούς κωδικούς προόδου AMI.)
Code (Κωδικός) Description (Περιγραφή) 50~55 Memory initialization error occurs. (Παρουσιάστηκε σφάλμα αρχικοποίησης μνήμης.) 56 Invalid CPU type or speed. (Μη έγκυρος τύπος ή ταχύτητα CPU.) 57 CPU mismatch. (Ασυμφωνία CPU.) 58 CPU self test failed or possible CPU cache error. (Αποτυχία αυτοελέγχου CPU ή πιθανό σφάλμα προσωρινής μνήμης CPU.) 59 CPU micro-code is not found or micro-code update is failed. (Δεν βρέθηκε μικροκώδικας CPU ή απέτυχε η ενημέρωση μικροκώδικα.) 5A Internal CPU error. (Εσωτερικό σφάλμα CPU.) 5B Reset PPI is failed. (Απέτυχε η επαναφορά PPI.) 5C~5F Reserved. (Δεσμευμένο.) D0 CPU initialization error. (Σφάλμα αρχικοποίησης CPU.) D1 IOH initialization error. (Σφάλμα αρχικοποίησης IOH.) D2 PCH initialization error. (Σφάλμα αρχικοποίησης PCH.) D3 Some of the Architectural Protocols are not available. (Ορισμένα από τα αρχιτεκτονικά πρωτόκολλα δεν είναι διαθέσιμα.) D4 PCI resource allocation error. Out of Resources. (Σφάλμα εκχώρησης πόρων PCI. Εξαντλήθηκαν οι πόροι.) D5 No Space for Legacy Option ROM initialization. (Δεν υπάρχει χώρος για αρχικοποίηση Legacy Option ROM.) D6 No Console Output Devices are found. (Δεν βρέθηκαν συσκευές εξόδου κονσόλας.) D7 No Console Input Devices are found. (Δεν βρέθηκαν συσκευές εισόδου κονσόλας.) D8 It is an invalid password. (Είναι μη έγκυρος κωδικός πρόσβασης.) D9~DA Can't load Boot Option. (Δεν είναι δυνατή η φόρτωση της επιλογής εκκίνησης.) DB Flash update is failed. (Απέτυχε η ενημέρωση Flash.) DC Reset protocol is failed. (Απέτυχε το πρωτόκολλο επαναφοράς.) DE~DF Reserved. (Δεσμευμένο.) E8 S3 resume is failed. (Απέτυχε η επαναφορά S3.) E9 S3 Resume PPI is not found. (Δεν βρέθηκε το S3 Resume PPI.) EA S3 Resume Boot Script is invalid. (Η δέσμη ενεργειών εκκίνησης επαναφοράς S3 δεν είναι έγκυρη.) EB S3 OS Wake call is failed. (Απέτυχε η κλήση αφύπνισης S3 OS.) EC~EF Reserved. (Δεσμευμένο.) F8 Recovery PPI is invalid. (Το Recovery PPI δεν είναι έγκυρο.) <F9> Recovery capsule is not found. (Δεν βρέθηκε το Recovery capsule.) FA Invalid recovery capsule. (Μη έγκυρο recovery capsule.) FB~FF Reserved. (Δεσμευμένο.)
Contact Us (Επικοινωνήστε μαζί μας)
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): http://esupport.gigabyte.com
WEB address (English): http://www.gigabyte.com
WEB address (Chinese): http://www.gigabyte.tw
To submit a technical or non-technical (Sales/Marketing) question, please link to: http://esupport.gigabyte.com
The revision number on your motherboard looks like this: (Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτό:) "REV: X.X." For example, "REV: 1.0" means the revision of the motherboard is 1.0. (Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0.) Check your motherboard revision before updating motherboard BIOS, drivers, or when looking for technical information. (Ελέγξτε την αναθεώρηση της μητρικής σας πλακέτας πριν ενημερώσετε το BIOS της μητρικής πλακέτας, τα προγράμματα οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.)
Example (Παράδειγμα):
Copyright (Πνευματικά δικαιώ
Λήψη εγχειριδίου
Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.
Λήψη GIGABYTE GA-AX370-Gaming 5 - Εγχειρίδιο Μητρικής Κάρτας
