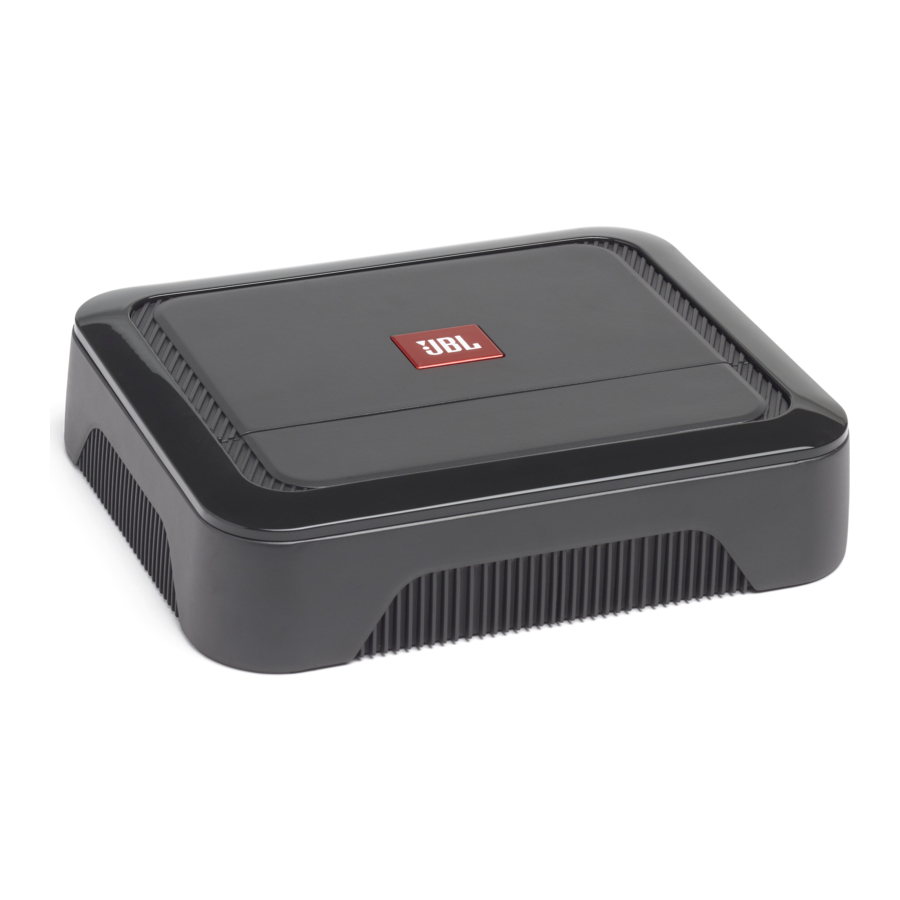

JBL Club A600/A1000 - Manuál zesilovače

CO JE V KRABICI

Club A600

Club A1000

PŘÍSTUP KE KONEKTORŮM A OVLÁDACÍMU PANELU

1. Sejměte ozdobný kryt


2. Posuňte kryt panelu dolů


3. Odstraňte kryt panelu


MONTÁŽ ZESILOVAČE

Poznámka: Doporučuje se provést všechna kabelová připojení před trvalou montáží zesilovače.

Před zahájením instalace odpojte záporný (–) pól akumulátoru vozidla.

• Při používání nástrojů vždy používejte ochranné brýle.
• Vyberte bezpečné místo montáže, mimo dosah vlhkosti. Zkontrolujte mezery na obou stranách plánovaného montážního povrchu. Ujistěte se, že šrouby nebo dráty nepropíchnou brzdové hadice, palivové hadice nebo kabelové svazky a že vedení drátů nebude bránit bezpečnému provozu vozidla. Při vrtání nebo řezání v montážním prostoru buďte opatrní.
• Vyberte místo, které poskytuje dostatečnou cirkulaci vzduchu.
• Nemontujte zesilovač chladičem směrem dolů, protože to narušuje chlazení.
• Namontujte zesilovač tak, aby nebyl poškozen nohama cestujících na zadních sedadlech nebo posouváním nákladu v kufru.

ZAPOJENÍ NAPÁJENÍ A UZEMNĚNÍ

U zesilovače:

(používá se pouze se signálovými vstupy nízké úrovně)

V místě uzemnění:

ZAPOJENÍ VSTUPNÍHO SIGNÁLU

Signály nízké úrovně

Poznámka: při použití signálů nízké úrovně a dálkového spínacího vodiče nastavte přepínač "TURN-ON MODE" (režim zapnutí) do polohy "REM" a přepínač "INPUT LEVEL" (úroveň vstupu) do polohy "LO".

Signály vysoké úrovně

Poznámka: při použití signálů vysoké úrovně nastavte přepínač "TURN-ON MODE" (režim zapnutí)" do polohy "DC" a přepínač "INPUT LEVEL" (úroveň vstupu)" do polohy "HI1". Pokud se nepřehrává žádný zvuk, změňte přepínač "INPUT LEVEL" (úroveň vstupu)" do polohy "HI2".

PŘIPOJENÍ DVOU ZESILOVAČŮ CLUB A1000 PRO VYŠŠÍ VÝKON

Chcete-li připojit dva zesilovače Club A1000, použijte propojovací kabel RCA pro připojení "PRIMARY OUT" (primární výstup) primárního zesilovače k "SECONDARY IN" (sekundární vstup) sekundárního zesilovače. Nastavte přepínač Primary/Secondary na "PRIMARY" (primární) na primárním zesilovači a na "SECONDARY" (sekundární) na sekundárním zesilovači.

ZAPOJENÍ AUDIO VÝSTUPU

Jeden subwoofer (4 ohmy/2 ohmy)

Dva subwoofery (4 ohmy)

PŘIPOJENÍ DÁLKOVÉHO OVLADAČE BASŮ

NASTAVENÍ ZESÍLENÍ, VÝHYBEK A ZVÝRAZNĚNÍ BASŮ

Nastavení zesílení

1. Začněte s ovládacím prvkem nastaveným na minimum a ovládacím prvkem výhybky otočeným do poloviny.
2. Vyberte hudbu s výrazným obsahem basů.
3. Otočte ovladač hlasitosti na přijímači na ¾ jeho celkového výstupu.
4. Otáčejte ovládacím prvkem ve směru hodinových ručiček a pečlivě poslouchejte výstup basů. Pokud uslyšíte zkreslení, otočte ovládacím prvkem proti směru hodinových ručiček, abyste snížili zesílení.


Výběr frekvence výhybky
Vyberte bod výhybky tak, aby vyhovoval preferencím poslechu. Otáčením knoflíků doleva snižte bod výhybky a doprava zvyšte bod výhybky. Přesné nastavení výhybky závisí na vašich preferencích poslechu.

Výběr fáze subwooferu
Přepínejte tam a zpět, abyste zjistili, které nastavení poskytuje nejčistší basový výstup.

Výběr zvýraznění basů
Otáčejte ovládacím prvkem BASS-BOOST (zvýraznění basů) ve směru hodinových ručiček nebo proti směru hodinových ručiček, aby vyhovoval vašemu vkusu.

SPECIFIKACE

ŘEŠENÍ PROBLÉMŮ

Žádný zvuk a INDIKÁTOR NAPÁJENÍ nesvítí.

• Žádné napětí na svorkách BATT+ a/nebo REM, nebo špatné nebo žádné uzemnění. Zkontrolujte napětí na svorkách zesilovače pomocí VOM.

Žádný zvuk a OCHRANNÝ INDIKÁTOR bliká každé 4 sekundy.

• Stejnosměrné napětí na výstupu zesilovače. Zesilovač může vyžadovat servis; informace o servisu naleznete v přiloženém záručním listu.

Žádný zvuk a OCHRANNÝ a NAPÁJECÍ INDIKÁTOR blikají.

• Napětí menší než 9 V na připojení BATT+. Zkontrolujte systém nabíjení vozidla.

Žádný zvuk a OCHRANNÝ INDIKÁTOR svítí.

• Zesilovač je přehřátý. Ujistěte se, že chlazení zesilovače není blokováno v místě montáže. Nebo může být na připojení BATT+ napětí vyšší než 16 V (nebo menší než 8,5 V). Zkontrolujte systém nabíjení vozidla.

Pojistka zesilovače se neustále přepaluje.

• Kabeláž je zapojena nesprávně nebo došlo ke zkratu. Zkontrolujte kabelové spoje.

Zkreslený zvuk.

• Zesílení není správně nastaveno. Zkontrolujte nastavení. Zkontrolujte, zda na vodičích nejsou zkraty nebo uzemnění. Zesilovač nebo zdrojová jednotka mohou být vadné.

Zkreslený zvuk a OCHRANNÝ INDIKÁTOR bliká.

• Zkrat v reproduktoru nebo vodiči. Odstraňte vodiče reproduktoru jeden po druhém, abyste lokalizovali zkratovaný reproduktor nebo vodič, a opravte jej.

Hudbě chybí dynamika nebo "šťáva".

• Reproduktory nejsou správně připojeny. Zkontrolujte správnou polaritu připojení reproduktorů.

Hluk motoru—kvílení nebo cvakání—v systému, když je motor v chodu.

• Zesilovač zachycuje hluk alternátoru. Nejprve zkontrolujte uzemnění na zesilovači – uvolněné nebo nesprávné uzemnění je jednou z hlavních příčin hluku. Snižte zesílení. Přesuňte audio kabely RCA od napájecích vodičů. Může být také nutné nainstalovat filtr hluku alternátoru na napájecí vedení mezi baterií a alternátorem.

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA
www.jbl.com

© 2019 HARMAN International Industries, Incorporated. Všechna práva vyhrazena. JBL je ochranná známka společnosti HARMAN International Industries, Incorporated, registrovaná ve Spojených státech a/nebo dalších zemích. Funkce, specifikace a vzhled se mohou změnit bez upozornění.
