JBL Club A600/A1000 - Võimendi kasutusjuhend

Sisu

1 MIS ON KARBIS
2 ÜHENDUSTE JA JUHTPANEELI KASUTAMINE
3 VÕIMENDI PAIGALDAMINE
4 TOITE JA MAANDUSE JUHTMESTIK
5 SISENDSIGNAALI JUHTMESTIK
6 KAHE CLUB A1000 VÕIMENDI ÜHENDAMINE LISAJÕU SAAMISEKS
7 HELI VÄLJUNDI JUHTMESTIK
8 KAUGJUHTIMISPULDI ÜHENDAMINE
9 VÕIMENDUSE, JAGAMISSAGEDUSTE JA BASSIVÕIMENDUSE SEADISTAMINE
10 TEHNILISED ANDMED
11 VEAOTSING
12 Viited
13 Laadi alla juhend
14 Teistes keeltes

MIS ON KARBIS

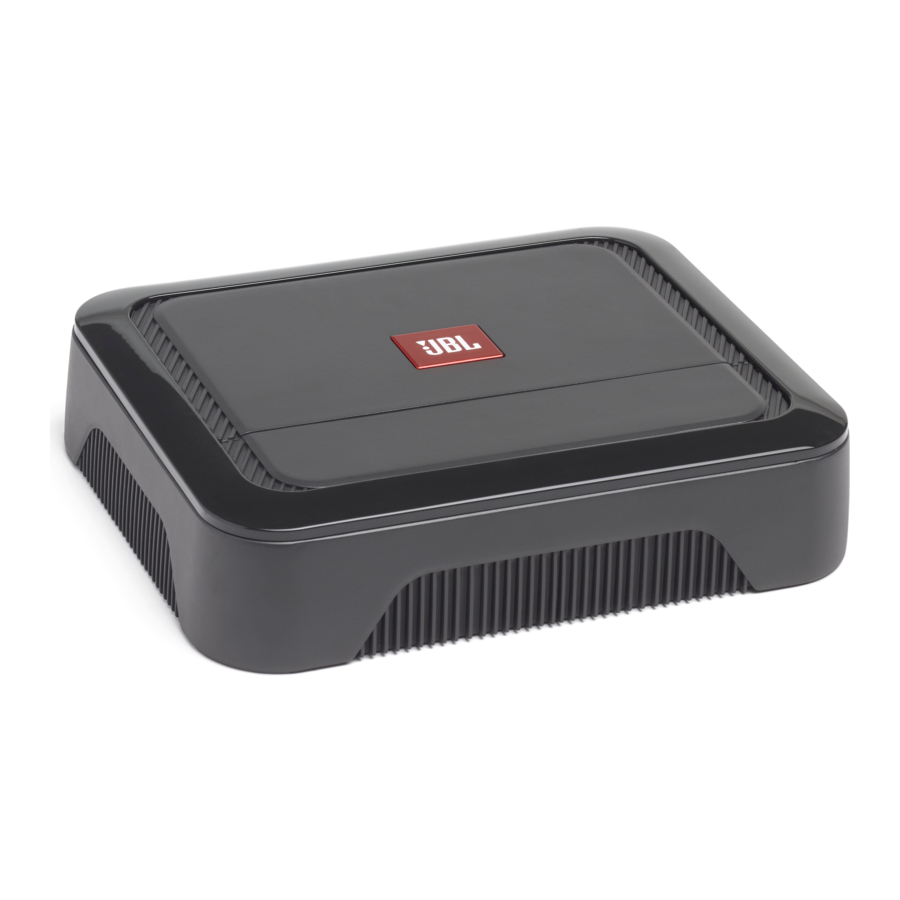

Club A600

Club A1000

ÜHENDUSTE JA JUHTPANEELI KASUTAMINE

Kanguta trimmosa lahti
Libistage paneeli kate alla
Eemaldage paneeli kate

VÕIMENDI PAIGALDAMINE

hoiatus Märkus: Enne võimendi püsivat paigaldamist on soovitatav teha kõik juhtmeühendused.

Enne paigaldamise alustamist ühendage lahti sõiduki aku negatiivne (–) klemm.

Tööriistade kasutamisel kandke alati kaitseprille.
Valige ohutu paigalduskoht, eemal niiskusest. Kontrollige vaba ruumi kavandatava paigalduspinna mõlemal küljel. Veenduge, et kruvid või juhtmed ei torgaks läbi piduritorusid, kütusetorusid või juhtmestikke ning et juhtmete paigutus ei segaks sõiduki ohutut kasutamist. Olge paigalduspiirkonnas puurimisel või lõikamisel ettevaatlik.
Valige koht, mis tagab piisava õhuringluse.
Ärge paigaldage võimendit jahutusradiaatoriga allapoole, kuna see segab jahutamist.
Paigaldage võimendi nii, et seda ei kahjustaks tagaistmel istujate jalad või pakiruumi nihkuv last.

TOITE JA MAANDUSE JUHTMESTIK

Võimendi juures:

(kasutatakse ainult madala taseme signaalisisenditega)

Maanduskohas:

SISENDSIGNAALI JUHTMESTIK

Madala taseme signaalid

hoiatus Märkus: madala taseme signaalide ja kaugjuhtimise sisselülitamise juhtme kasutamisel seadke lüliti "TURN-ON MODE" asendisse "REM" ja lüliti "INPUT LEVEL" asendisse "LO".

Kõrge taseme signaalid

hoiatus Märkus: kõrge taseme signaalide kasutamisel seadke lüliti "TURN-ON MODE" (sisselülitusrežiim)" asendisse "DC" ja lüliti "INPUT LEVEL" (sisenditase)" asendisse "HI1". Kui heli ei esitata, muutke lüliti "INPUT LEVEL" (sisenditase)" asendisse "HI2".

KAHE CLUB A1000 VÕIMENDI ÜHENDAMINE LISAJÕU SAAMISEKS

Kahe Club A1000 võimendi ühendamiseks kasutage RCA ühenduskaablit, et ühendada esmase võimendi "PRIMARY OUT" teisese võimendi "SECONDARY IN"-ga. Seadke esmase võimendi Primary/Secondary lüliti asendisse "PRIMARY" ja teisese võimendi lüliti asendisse "SECONDARY".

HELI VÄLJUNDI JUHTMESTIK

Üks subwoofer (4 oomi/2 oomi)

Kaks subwooferit (4 oomi)

KAUGJUHTIMISPULDI ÜHENDAMINE

VÕIMENDUSE, JAGAMISSAGEDUSTE JA BASSIVÕIMENDUSE SEADISTAMINE

Võimenduse seadistamine

Alustage juhtnupuga, mis on seatud miinimumini, ja jagamissageduse juhtnupuga, mis on pööratud keskele.
Valige muusika, millel on märkimisväärne bassisisaldus.
Pöörake oma vastuvõtja helitugevuse regulaator ¾ oma koguväljundist.
Reguleerige juhtnuppu päripäeva, kuulates hoolikalt bassi väljundit. Kui kuulete moonutusi, pöörake juhtnuppu vastupäeva, et võimendust vähendada.

Jagamissageduse valimine
Valige jagamispunkt vastavalt kuulamiseelistustele. Pöörake kettaid vasakule, et jagamispunkti alandada, ja paremale, et jagamispunkti tõsta. Täpsed jagamissageduse seaded sõltuvad teie kuulamiseelistustest.

Subwoofri faasi valimine
Lülitage edasi-tagasi, et teha kindlaks, milline seade tagab kõige puhtama bassi väljundi.

Bassivõimenduse valimine
Reguleerige BASS-BOOST (bassivõimendus) juhtnuppu päripäeva või vastupäeva vastavalt oma maitsele.

TEHNILISED ANDMED

	Club A600	Club A1000
Võimsusväljund @ 4 oomi	350 vatti RMS x 1	600 vatti RMS x 1
Võimsusväljund @ 2 oomi	600 vatti RMS x 1	1000 vatti RMS x 1
Sageduskarakteristik	10-320 Hz	10-320 Hz
Jagamissagedused	32-320 Hz muudetav, 12 dB/oktaav	32 -320 Hz muudetav 12 dB/oktaav
Liinisisendi tundlikkus	200 mV rms - 2.0 V rms	200 mV rms - 2.0 V rms
Kõrge taseme sisendi tundlikkus	2V rms - 20V rms.	2V rms - 20V rms.
Signaali-müra suhe	>80 dB	>80 dB
THD+N @ nimivõimsus	<1%	<1%
Kaitsme nimiväärtus	30 A x 2	35 A x 3
Tööpinge	9~16 V	9~16 V
Mõõtmed (L x K x S)	8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51.3 mm x 180 mm)	12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51.3 mm x 180 mm)
Kaal	2.46 kg	3.52 kg
Soovitatav traadi mõõt	8	4

VEAOTSING

Heli puudub ja POWER INDICATOR (toiteindikaator) on välja lülitatud.

BATT+ ja/või REM klemmidel puudub pinge või on halb või puudub maandusühendus. Kontrollige pinget võimendi klemmidel VOM-iga.

Heli puudub ja PROTECT INDICATOR (kaitseindikaator) vilgub iga 4 sekundi järel.

Alalispinge võimendi väljundis. Võimendi võib vajada hooldust; hooldusteabe saamiseks vaadake kaasasolevat garantiikaarti.

Heli puudub ja PROTECT (kaitse) ja POWER INDICATORS (toiteindikaatorid) vilguvad.

Pinge on BATT+ ühendusel alla 9 V. Kontrollige sõiduki laadimissüsteemi.

Heli puudub ja PROTECT INDICATOR (kaitseindikaator) põleb.

Võimendi on ülekuumenenud. Veenduge, et võimendi jahutus ei oleks paigalduskohas blokeeritud. Või võib BATT+ ühendusel olla pinge suurem kui 16 V (või väiksem kui 8,5 V). Kontrollige sõiduki laadimissüsteemi.

Võimendi kaitse põleb pidevalt läbi.

Juhtmestik on valesti ühendatud või on tekkinud lühis. Kontrollige juhtmestiku ühendusi.

Moonutatud heli.

Võimendus ei ole õigesti seadistatud. Kontrollige seadistust. Kontrollige juhtmeid lühiste või maanduste suhtes. Võimendi või allikseade võib olla defektne.

Moonutatud heli ja PROTECT INDICATOR (kaitseindikaator) vilgub.

Kõlaris või juhtmes on lühis. Eemaldage kõlari juhtmed ükshaaval, et leida lühises kõlar või juhe, ja parandage see.

Muusikal puudub dünaamika või "löök".

Kõlarid ei ole õigesti ühendatud. Kontrollige kõlari ühenduste õiget polaarsust.

Mootorimüra – ulgumine või klõpsamine – süsteemis, kui mootor töötab.

Võimendi võtab üles generaatori müra. Esiteks kontrollige võimendi maandusühendust – lahtine või vale maandus on üks peamisi müra põhjuseid. Keerake võimendust alla. Viige RCA helikaablid toitejuhtmetest eemale. Vajalik võib olla ka generaatori mürasignaali filtri paigaldamine toiteliinile aku ja generaatori vahele.
