JBL Club A600/A1000 - Manuali i Amplifikatorit

Përmbajtja

1 ÇFARË KA NË KUTI
2 AKSESIMI I LIDHËSEVE DHE PANELIT TË KONTROLLIT
3 MONTIMI I AMPLIFIKATORIT
4 INSTALIMI I TELAVE PËR ENERGJI DHE TOKËZIM
5 INSTALIMI I TELAVE PËR SINJALIN HYRËS
6 LIDHJA E DY AMPLIFIKATORËVE CLUB A1000 PËR ENERGJI SHTESË
7 INSTALIMI I TELAVE PËR DALJEN AUDIO
8 LIDHJA E KONTROLLUESIT TË BASS-IT NGA DISTANCA
9 VENDOSJA E FITIMIT, KRYQËZIMEVE DHE RRITJES SË BASS-IT
10 SPECIFIKIMET
11 ZGJIDHJA E PROBLEMEVE
12 Referencat
13 Shkarko manual
14 Në Gjuhë të Tjera

ÇFARË KA NË KUTI

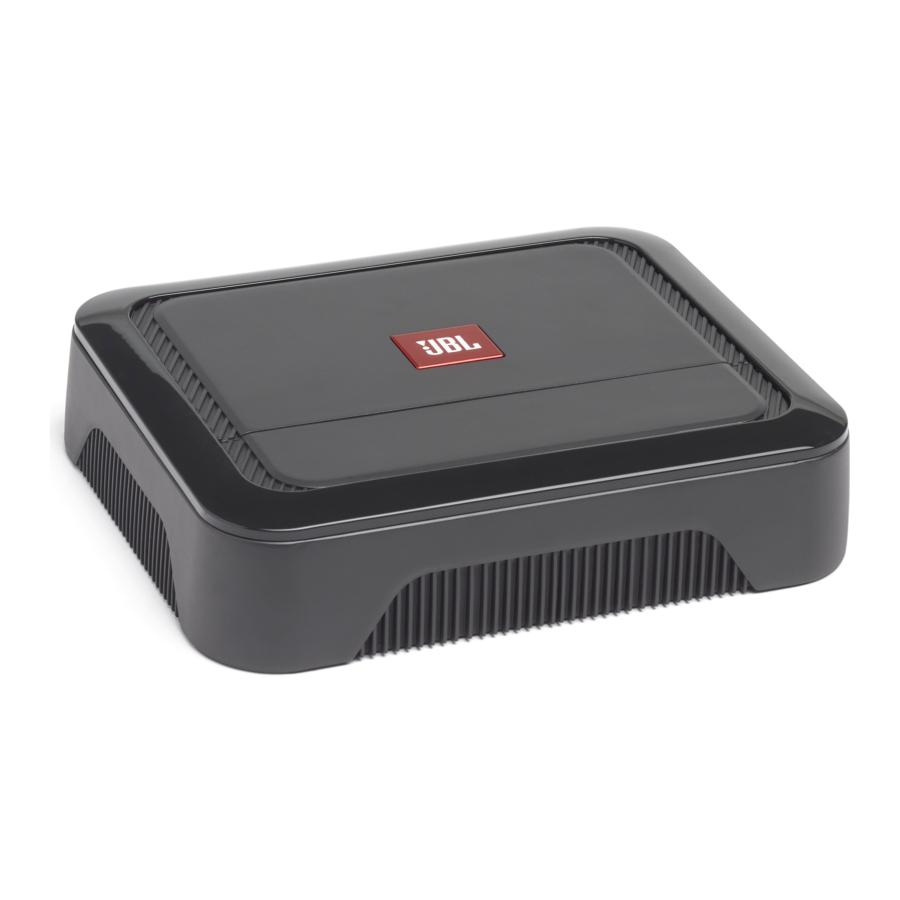

Club A600

Club A1000

AKSESIMI I LIDHËSEVE DHE PANELIT TË KONTROLLIT

Hiqni pjesën dekoruese
Rrëshqitni kapakun e panelit poshtë
Hiqni kapakun e panelit

MONTIMI I AMPLIFIKATORIT

Shënim: Rekomandohet që të bëni të gjitha lidhjet e telave përpara se të montoni përgjithmonë amplifikatorin.

Shkëputni terminalin negativ (–) të baterisë së automjetit përpara se të filloni instalimin.

Mbani gjithmonë syze mbrojtëse kur përdorni veglat.
Zgjidhni një vend të sigurt montimi, larg lagështisë. Kontrolloni hapësirat në të dy anët e një sipërfaqeje të planifikuar montimi. Sigurohuni që vidhat ose telat të mos shpojnë linjat e frenave, linjat e karburantit ose parzmoret e instalimeve elektrike dhe që rrugëzimi i telave të mos ndërhyjë në funksionimin e sigurt të automjetit. Tregoni kujdes kur shponi ose prisni në zonën e montimit.
Zgjidhni një vend që siguron qarkullim të mjaftueshëm ajri.
Mos e montoni amplifikatorin me ftohësin e nxehtësisë të kthyer poshtë, pasi kjo ndërhyn në ftohje.
Montoni amplifikatorin në mënyrë që të mos dëmtohet nga këmbët e pasagjerëve të sediljes së pasme ose nga zhvendosja e ngarkesës në bagazh.

INSTALIMI I TELAVE PËR ENERGJI DHE TOKËZIM

Në amplifikator:

(përdoret vetëm me hyrje sinjali të nivelit të ulët)

Në vendin e tokëzimit:

INSTALIMI I TELAVE PËR SINJALIN HYRËS

Sinjale të nivelit të ulët

Shënim: kur përdorni sinjale të nivelit të ulët dhe telin e ndezjes nga distanca, vendoseni çelësin "TURN-ON MODE" (Mënyra e Ndezjes) në "REM" dhe çelësin "INPUT LEVEL" (Niveli i Hyrjes) në "LO".

Sinjale të nivelit të lartë

Shënim: kur përdorni sinjale të nivelit të lartë, vendoseni çelësin "TURN-ON MODE" (Mënyra e Ndezjes)" në "DC" dhe çelësin "INPUT LEVEL" (Niveli i Hyrjes)" në "HI1". Nëse nuk luhet asnjë tingull, ndryshojeni çelësin "INPUT LEVEL" (Niveli i Hyrjes)" në "HI2".

LIDHJA E DY AMPLIFIKATORËVE CLUB A1000 PËR ENERGJI SHTESË

Për të lidhur dy amplifikatorë Club A1000, përdorni një kabllo patch RCA për të lidhur "PRIMARY OUT" (Dalja Kryesore) të amplifikatorit kryesor me "SECONDARY IN" (Hyrja Dytësore) të amplifikatorit dytësor. Vendoseni çelësin Primary/Secondary (Kryesor/Dytësor) në "PRIMARY" (Kryesor) në amplifikatorin kryesor dhe në "SECONDARY" (Dytësor) në amplifikatorin dytësor.

INSTALIMI I TELAVE PËR DALJEN AUDIO

Një subwoofer (4ohm/2ohm)

Dy subwoofer (4ohm)

LIDHJA E KONTROLLUESIT TË BASS-IT NGA DISTANCA

VENDOSJA E FITIMIT, KRYQËZIMEVE DHE RRITJES SË BASS-IT

Vendosja e fitimit

Filloni me kontrollin të vendosur në minimum dhe kontrollin e kryqëzimit të rrotulluar në mes.
Zgjidhni muzikë me përmbajtje të konsiderueshme bass-i.
Kthejeni kontrollin e volumit në marrësin tuaj në ¾ të daljes së tij totale.
Rregulloni kontrollin në drejtim të akrepave të orës, duke dëgjuar me kujdes daljen e bass-it. Nëse dëgjoni shtrembërim, kthejeni kontrollin në drejtim të kundërt të akrepave të orës për të ulur fitimin.

Zgjedhja e frekuencës së kryqëzimit
Zgjidhni pikën e kryqëzimit për t'iu përshtatur preferencave të dëgjimit. Kthejeni butonat majtas për të ulur pikën e kryqëzimit dhe djathtas për të rritur pikën e kryqëzimit. Cilësimet e sakta të kryqëzimit varen nga preferencat tuaja të dëgjimit.

Zgjedhja e fazës së subwoofer-it
Ndërroni para dhe mbrapa për të përcaktuar se cili cilësim siguron daljen më të pastër të bass-it.

Zgjedhja e rritjes së bass-it
Rregulloni kontrollin BASS-BOOST (Rritja e Bass-it) në drejtim të akrepave të orës ose në drejtim të kundërt të akrepave të orës për t'iu përshtatur shijes tuaj.

SPECIFIKIMET

	Club A600	Club A1000
Dalja e energjisë @ 4 ohm	350 vat RMS x 1	600 vat RMS x 1
Dalja e energjisë @ 2 ohm	600 vat RMS x 1	1000 vat RMS x 1
Përgjigja e frekuencës	10-320 Hz	10-320 Hz
Frekuencat e kryqëzimit	32-320 Hz e ndryshueshme, 12 dB/oktavë	32 -320 Hz e ndryshueshme 12 dB/Oktavë
Ndjeshmëria e hyrjes së nivelit të linjës	200 mV rms - 2.0 V rms	200 mV rms - 2.0 V rms
Ndjeshmëria e hyrjes së nivelit të lartë	2V rms - 20V rms.	2V rms - 20V rms.
Raporti sinjal-zhurmë	>80 dB	>80 dB
THD+N @ energji e vlerësuar	<1%	<1%
Vlerësimi i siguresës	30 A x 2	35 A x 3
Tensioni i funksionimit	9~16 V	9~16 V
Përmasat (G x L x Th)	8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51.3 mm x 180 mm)	12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51.3 mm x 180 mm)
Pesha	2.46 kg	3.52 kg
Trashësia e rekomanduar e telit	8	4

ZGJIDHJA E PROBLEMEVE

Nuk ka audio dhe INDICATORI I ENERGJISË është i fikur.

Nuk ka tension në terminalet BATT+ dhe/ose REM, ose lidhje e keqe ose nuk ka lidhje tokëzimi. Kontrolloni tensionet në terminalet e amplifikatorit me VOM.

Nuk ka audio dhe INDICATORI PROTECT pulson çdo 4 sekonda.

Tension DC në daljen e amplifikatorit. Amplifikatori mund të ketë nevojë për servis; shihni kartën e garancisë së bashkangjitur për informacionin e servisit.

Nuk ka audio dhe INDICATORËT PROTECT dhe POWER pulsojnë.

Tensioni më pak se 9V në lidhjen BATT+. Kontrolloni sistemin e karikimit të automjetit.

Nuk ka audio dhe INDICATORI PROTECT është i ndezur.

Amplifikatori është mbinxehur. Sigurohuni që ftohja e amplifikatorit të mos jetë e bllokuar në vendin e montimit. Ose, mund të ketë tension më të madh se 16V (ose më pak se 8.5V) në lidhjen BATT+. Kontrolloni sistemin e karikimit të automjetit.

Siguresa e amplifikatorit vazhdon të digjet.

Instalimi i telave është lidhur gabimisht ose ka një qark të shkurtër. Kontrolloni lidhjet e instalimeve elektrike.

Audio e shtrembëruar.

Fitimi nuk është vendosur siç duhet. Kontrolloni cilësimin. Kontrolloni telat për qarqe të shkurtra ose tokëzime. Amplifikatori ose njësia burimore mund të jenë të dëmtuara.

Audio e shtrembëruar dhe INDICATORI PROTECT pulson.

Qark i shkurtër në altoparlant ose tel. Hiqni telat e altoparlantit një nga një për të lokalizuar altoparlantin ose telin e shkurtër dhe riparojeni.

Muzikës i mungon dinamika ose "goditja".

Altoparlantët nuk janë lidhur siç duhet. Kontrolloni lidhjet e altoparlantëve për polaritetin e duhur.

Zhurma e motorit—ulërima ose klikime—në sistem kur motori është i ndezur.

Amplifikatori po merr zhurmën e alternatorit. Së pari, kontrolloni lidhjen e tokëzimit në amplifikator – një tokëzim i lirshëm ose i pahijshëm është një nga shkaqet kryesore të zhurmës. Ulni fitimin. Lëvizni kabllot audio RCA larg telave të energjisë. Instalimi i një filtri të zhurmës së alternatorit në linjën e energjisë midis baterisë dhe alternatorit mund të jetë gjithashtu i nevojshëm.
