JBL Club A600/A1000 - Amplifikatör Kılavuzu

İçerikler

1 KUTU İÇERİĞİ
2 BAĞLANTI NOKTALARINA VE KONTROL PANELİNE ERİŞİM
3 AMFİYİ MONTE ETME
4 GÜÇ VE TOPRAKLAMA İÇİN KABLOLAMA
5 GİRİŞ SİNYALİ İÇİN KABLOLAMA
6 EKSTRA GÜÇ İÇİN İKİ CLUB A1000 AMPLİFİKATÖRÜNÜ BAĞLAMA
7 SES ÇIKIŞI İÇİN KABLOLAMA
8 UZAKTAN BAS KONTROL CİHAZINI BAĞLAMA
9 KAZANCI, GEÇİŞLERİ VE BAS GÜÇLENDİRMEYİ AYARLAMA
10 TEKNİK ÖZELLİKLER
11 SORUN GİDERME
12 Referanslar
13 Kılavuzu indir
14 Diğer Dillerde

KUTU İÇERİĞİ

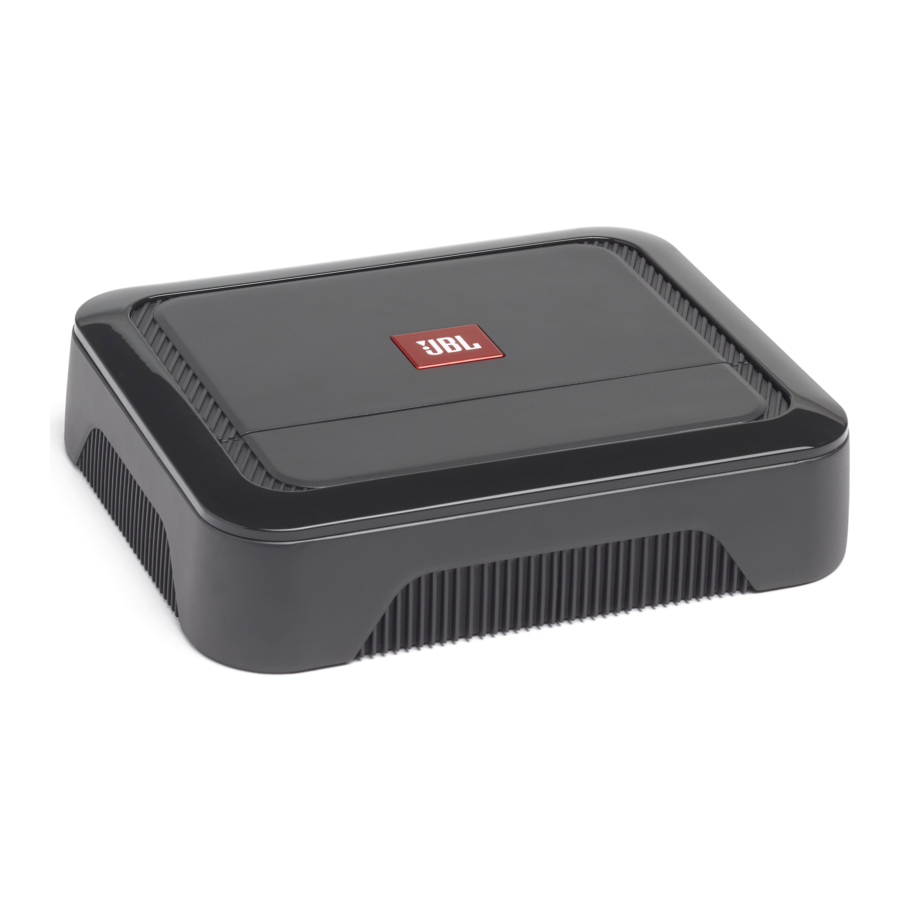

Club A600

Club A1000

BAĞLANTI NOKTALARINA VE KONTROL PANELİNE ERİŞİM

Trim parçasını çıkarın
Panel kapağını aşağı kaydırın
Panel kapağını çıkarın

AMFİYİ MONTE ETME

uyarı Not: Amfiyi kalıcı olarak monte etmeden önce tüm kablo bağlantılarını yapmanız önerilir.

Kuruluma başlamadan önce aracın negatif (–) akü terminalini ayırın.

Alet kullanırken daima koruyucu gözlük takın.
Nemden uzak, güvenli bir montaj yeri seçin. Planlanan bir montaj yüzeyinin her iki tarafındaki boşlukları kontrol edin. Vidaların veya kabloların fren hatlarını, yakıt hatlarını veya kablo demetlerini delmediğinden ve kablo yönlendirmesinin güvenli araç çalışmasını engellemediğinden emin olun. Montaj alanında delme veya kesme yaparken dikkatli olun.
Yeterli hava sirkülasyonu sağlayan bir yer seçin.
Soğutmayı engellediği için amplifikatörü ısı emici aşağı bakacak şekilde monte etmeyin.
Amplifikatörü, arka koltuktaki yolcuların ayaklarından veya bagajdaki kayan yüklerden zarar görmeyecek şekilde monte edin.

GÜÇ VE TOPRAKLAMA İÇİN KABLOLAMA

Amfide:

(yalnızca düşük seviyeli sinyal girişleriyle kullanılır)

Topraklama yerinde:

GİRİŞ SİNYALİ İÇİN KABLOLAMA

Düşük seviyeli sinyaller

uyarı Not: Düşük seviyeli sinyaller ve uzaktan açma kablosu kullanırken, "TURN-ON MODE" (AÇMA MODU) anahtarını "REM" konumuna ve "INPUT LEVEL" (GİRİŞ SEVİYESİ) anahtarını "LO" konumuna ayarlayın.

Yüksek seviyeli sinyaller

uyarı Not: Yüksek seviyeli sinyaller kullanırken, "TURN-ON MODE" (AÇMA MODU)" anahtarını "DC" ve "INPUT LEVEL" (GİRİŞ SEVİYESİ)" anahtarını "HI1" konumuna ayarlayın. Ses gelmezse, "INPUT LEVEL" (GİRİŞ SEVİYESİ)" anahtarını "HI2" olarak değiştirin.

EKSTRA GÜÇ İÇİN İKİ CLUB A1000 AMPLİFİKATÖRÜNÜ BAĞLAMA

İki Club A1000 amplifikatörünü bağlamak için, bir RCA bağlantı kablosu kullanarak birincil amplifikatörün "PRIMARY OUT" (BİRİNCİL ÇIKIŞ) bağlantı noktasını ikincil amplifikatörün "SECONDARY IN" (İKİNCİL GİRİŞ) bağlantı noktasına bağlayın. Birincil/İkincil anahtarını birincil amplifikatörde "PRIMARY" (BİRİNCİL) ve ikincil amplifikatörde "SECONDARY" (İKİNCİL) olarak ayarlayın.

SES ÇIKIŞI İÇİN KABLOLAMA

Bir subwoofer (4ohm/2ohm)

İki subwoofer (4ohm)

UZAKTAN BAS KONTROL CİHAZINI BAĞLAMA

KAZANCI, GEÇİŞLERİ VE BAS GÜÇLENDİRMEYİ AYARLAMA

Kazancı ayarlama

kontrolü minimuma ayarlanmış ve geçiş kontrolü yarıya kadar döndürülmüş olarak başlayın.
Önemli bas içeriğine sahip müzik seçin.
Alıcınızdaki ses kontrolünü toplam çıkışının ¾'üne çevirin.
Bas çıkışını dikkatlice dinleyerek kontrolünü saat yönünde ayarlayın. Bozulma duyarsanız, kazancı azaltmak için kontrolünü saat yönünün tersine çevirin.

Geçiş frekansını seçme
Dinleme tercihlerine uygun geçiş noktasını seçin. Geçiş noktasını düşürmek için kadranları sola ve geçiş noktasını yükseltmek için sağa çevirin. Tam geçiş ayarları dinleme tercihlerinize bağlıdır.

Subwoofer fazını seçme
En temiz bas çıkışını hangi ayarın sağladığını belirlemek için ileri geri değiştirin.

Bas güçlendirmeyi seçme
Zevkinize göre BASS-BOOST (BAS GÜÇLENDİRME) kontrolünü saat yönünde veya saat yönünün tersine ayarlayın.

TEKNİK ÖZELLİKLER

	Club A600	Club A1000
Güç çıkışı @ 4 ohm	350 watt RMS x 1	600 watt RMS x 1
Güç çıkışı @ 2 ohm	600 watt RMS x 1	1000 watt RMS x 1
Frekans yanıtı	10-320 Hz	10-320 Hz
Geçiş frekansları	32-320 Hz değişken, 12 dB/oktav	32 -320 Hz değişken 12 dB/Oktav
Hat seviyesi giriş hassasiyeti	200 mV rms - 2.0 V rms	200 mV rms - 2.0 V rms
Yüksek seviyeli giriş hassasiyeti	2V rms - 20V rms.	2V rms - 20V rms.
Sinyal-gürültü oranı	>80 dB	>80 dB
THD+N @ nominal güç	<1%	<1%
Sigorta değeri	30 A x 2	35 A x 3
Çalışma gerilimi	9~16 V	9~16 V
Boyutlar (G x Y x D)	8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51.3 mm x 180 mm)	12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51.3 mm x 180 mm)
Ağırlık	2.46 kg	3.52 kg
Önerilen kablo kalınlığı	8	4

SORUN GİDERME

Ses yok ve GÜÇ GÖSTERGESİ kapalı.

BATT+ ve/veya REM terminallerinde voltaj yok veya topraklama bağlantısı kötü veya yok. VOM ile amplifikatör terminallerindeki voltajları kontrol edin.

Ses yok ve KORUMA GÖSTERGESİ 4 saniyede bir yanıp sönüyor.

Amplifikatör çıkışında DC voltajı. Amplifikatörün servise ihtiyacı olabilir; servis bilgileri için ekteki garanti kartına bakın.

Ses yok ve KORUMA ve GÜÇ GÖSTERGELERİ yanıp sönüyor.

BATT+ bağlantısında 9V'tan düşük voltaj. Araç şarj sistemini kontrol edin.

Ses yok ve KORUMA GÖSTERGESİ yanıyor.

Amplifikatör aşırı ısınmış. Montaj yerinde amplifikatör soğutmasının engellenmediğinden emin olun. Veya, BATT+ bağlantısında 16V'tan yüksek (veya 8,5V'tan düşük) voltaj olabilir. Araç şarj sistemini kontrol edin.

Amplifikatör sigortası atmaya devam ediyor.

Kablolama yanlış bağlanmış veya kısa devre var. Kablo bağlantılarını kontrol edin.

Bozuk ses.

Kazanç Düzgün Ayarlanmamış. Ayarı Kontrol Edin. Kablolarda Kısa Devre veya Topraklama Olup Olmadığını Kontrol Edin. Amplifikatör veya Kaynak Ünitesi Arızalı Olabilir.

Bozuk ses ve KORUMA GÖSTERGESİ yanıp sönüyor.

Hoparlörde veya kabloda kısa devre. Kısa devre yapan hoparlörü veya kabloyu bulmak için hoparlör kablolarını tek tek çıkarın ve onarın.

Müzikte dinamik veya "vuruş" eksikliği var.

Hoparlörler düzgün bağlanmamış. Doğru polarite için hoparlör bağlantılarını kontrol edin.

Motor çalışırken sistemde motor sesi—sızlanma veya tıklama—var.

Amplifikatör alternatör gürültüsü alıyor. Öncelikle, amplifikatördeki topraklama bağlantısını kontrol edin - gevşek veya yanlış bir topraklama, gürültünün ana nedenlerinden biridir. Kazancı azaltın. RCA ses kablolarını güç kablolarından uzaklaştırın. Akü ile alternatör arasındaki güç hattına bir alternatör gürültü filtresi takmak da gerekli olabilir.
