- 1 CE SE AFLĂ ÎN CUTIE
- 2 ACCESAREA CONECTORILOR ȘI A PANOULUI DE CONTROL
- 3 MONTAREA AMPLIFICATORULUI
- 4 CABLAREA PENTRU ALIMENTARE ȘI MASĂ
- 5 CABLAREA PENTRU SEMNALUL DE INTRARE
- 6 CONECTAREA A DOUĂ AMPLIFICATOARE CLUB A1000 PENTRU PUTERE SUPLIMENTARĂ
- 7 CABLAREA PENTRU IEȘIREA AUDIO
- 8 CONECTAREA CONTROLERULUI DE BASS DE LA DISTANȚĂ
- 9 SETAREA CÂȘTIGULUI, A FILTRELOR CROSSOVER ȘI A AMPLIFICĂRII BASS-ULUI
- 10 SPECIFICAȚII
- 11 DEPANARE
- 12 Referințe
- 13 Descărcați manualul
- 14 În alte limbi
CE SE AFLĂ ÎN CUTIE

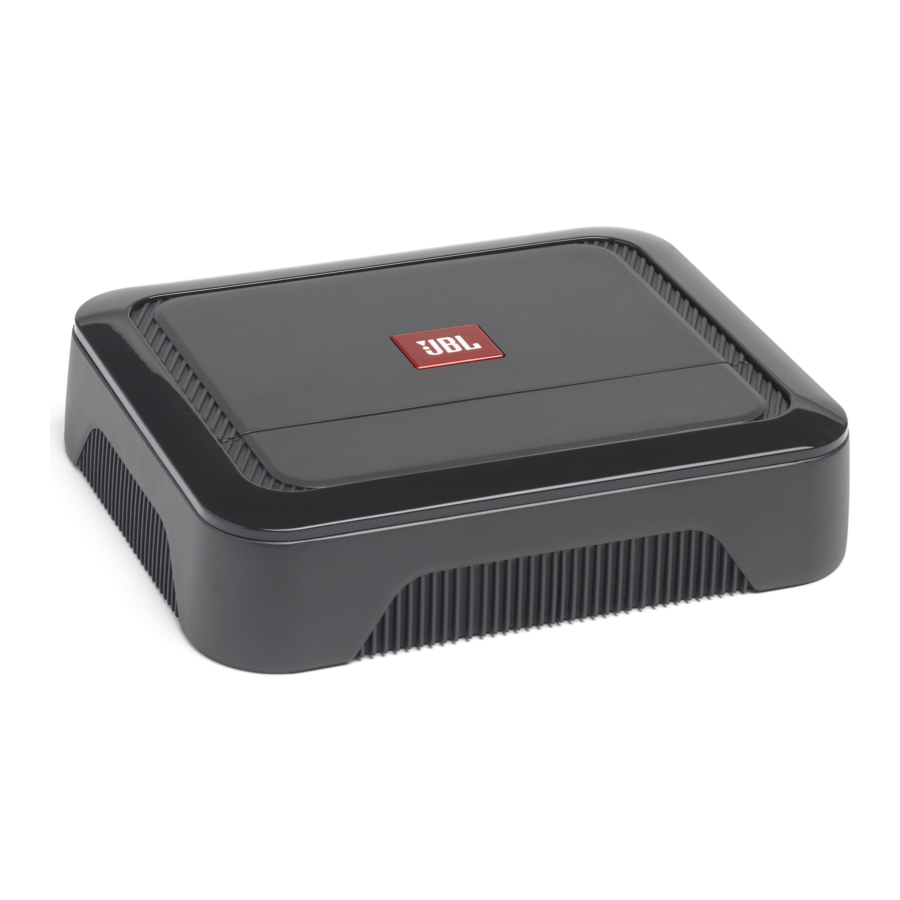

Club A600
Club A1000
ACCESAREA CONECTORILOR ȘI A PANOULUI DE CONTROL
- Scoateți ornamentul
![Scoateți ornamentul]( "JBL - Club A600 - Scoateți ornamentul")
- Glisați în jos capacul panoului
![Glisați în jos capacul panoului]( "JBL - Club A600 - Glisați în jos capacul panoului")
- Îndepărtați capacul panoului
![Îndepărtați capacul panoului]( "JBL - Club A600 - Îndepărtați capacul panoului")
MONTAREA AMPLIFICATORULUI
Notă: Se recomandă să faceți toate conexiunile de cablu înainte de a monta definitiv amplificatorul.
Deconectați borna negativă (–) a bateriei vehiculului înainte de a începe instalarea.
- Purtați întotdeauna ochelari de protecție când utilizați unelte.
- Alegeți o locație de montare sigură, departe de umezeală. Verificați spațiile libere pe ambele părți ale unei suprafețe de montare planificate. Asigurați-vă că șuruburile sau cablurile nu vor perfora conductele de frână, conductele de combustibil sau cablajele și că rutarea cablurilor nu va interfera cu funcționarea sigură a vehiculului. Aveți grijă când găuriți sau tăiați în zona de montare.
- Alegeți o locație care să asigure o circulație suficientă a aerului.
- Nu montați amplificatorul cu radiatorul orientat în jos, deoarece acest lucru interferează cu răcirea.
- Montați amplificatorul astfel încât să nu fie deteriorat de picioarele pasagerilor de pe bancheta din spate sau de deplasarea încărcăturii în portbagaj.
CABLAREA PENTRU ALIMENTARE ȘI MASĂ
La amplificator:
(utilizat numai cu intrări de semnal de nivel scăzut)
La locația de masă:
CABLAREA PENTRU SEMNALUL DE INTRARE
Semnale de nivel scăzut
Notă: când utilizați semnale de nivel scăzut și fir de pornire de la distanță, setați comutatorul "TURN-ON MODE" (MOD PORNIRE) pe "REM" și comutatorul "INPUT LEVEL" (NIVEL INTRARE) pe "LO".
Semnale de nivel înalt
Notă: când utilizați semnale de nivel înalt, setați comutatorul "TURN-ON MODE" (MOD PORNIRE)" pe "DC" și comutatorul "INPUT LEVEL" (NIVEL INTRARE)" pe "HI1". Dacă nu se aude niciun sunet, schimbați comutatorul "INPUT LEVEL" (NIVEL INTRARE)" pe "HI2".
CONECTAREA A DOUĂ AMPLIFICATOARE CLUB A1000 PENTRU PUTERE SUPLIMENTARĂ
Pentru a conecta două amplificatoare Club A1000, utilizați un cablu de patch RCA pentru a conecta "PRIMARY OUT" (IEȘIRE PRINCIPALĂ) al amplificatorului principal la "SECONDARY IN" (INTRARE SECUNDARĂ) al amplificatorului secundar. Setați comutatorul Primary/Secondary (Principal/Secundar) pe "PRIMARY" (PRINCIPAL) pe amplificatorul principal și pe "SECONDARY" (SECUNDAR) pe amplificatorul secundar.
CABLAREA PENTRU IEȘIREA AUDIO
Un subwoofer (4 ohmi/2 ohmi)
Două subwoofere (4 ohmi)
CONECTAREA CONTROLERULUI DE BASS DE LA DISTANȚĂ
SETAREA CÂȘTIGULUI, A FILTRELOR CROSSOVER ȘI A AMPLIFICĂRII BASS-ULUI
Setarea câștigului
- Începeți cu controlul
![]()
setat la minimum și cu controlul crossover rotit la jumătate. - Alegeți muzică cu conținut substanțial de bass.
- Rotiți controlul volumului de pe receptor la ¾ din ieșirea totală.
- Ajustați controlul
![]()
în sensul acelor de ceasornic, ascultând cu atenție ieșirea bass-ului. Dacă auziți distorsiuni, rotiți controlul ![]()
în sens invers acelor de ceasornic pentru a reduce câștigul.
![]()
setat la minimum și cu controlul crossover rotit la jumătate.
Selectarea frecvenței de crossover
Alegeți punctul de crossover care se potrivește preferințelor de ascultare. Rotiți butoanele spre stânga pentru a coborî punctul de crossover și spre dreapta pentru a ridica punctul de crossover. Setările exacte ale crossover-ului depind de preferințele dvs. de ascultare.
Selectarea fazei subwoofer-ului
Comutați
înainte și înapoi pentru a determina ce setare oferă cea mai curată ieșire de bass.
Selectarea amplificării bass-ului
Ajustați controlul BASS-BOOST (AMPLIFICARE BASS) în sensul acelor de ceasornic sau în sens invers acelor de ceasornic, după gust.
SPECIFICAȚII
| Club A600 | Club A1000 | |
| Putere de ieșire @ 4 ohmi | 350 wați RMS x 1 | 600 wați RMS x 1 |
| Putere de ieșire @ 2 ohmi | 600 wați RMS x 1 | 1000 wați RMS x 1 |
| Răspuns în frecvență | 10-320 Hz | 10-320 Hz |
| Frecvențe de crossover | 32-320 Hz variabil, 12 dB/octavă | 32 -320 Hz variabil 12 dB/Octavă |
| Sensibilitate intrare nivel linie | 200 mV rms - 2.0 V rms | 200 mV rms - 2.0 V rms |
| Sensibilitate intrare nivel înalt | 2V rms - 20V rms. | 2V rms - 20V rms. |
| Raport semnal-zgomot | >80 dB | >80 dB |
| THD+N @ putere nominală | <1% | <1% |
| Valoare nominală siguranță | 30 A x 2 | 35 A x 3 |
| Tensiune de funcționare | 9~16 V | 9~16 V |
| Dimensiuni (L x Î x A) | 8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51.3 mm x 180 mm) | 12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51.3 mm x 180 mm) |
| Greutate | 2.46 kg | 3.52 kg |
| Grosime fir recomandată | 8 | 4 |
DEPANARE
Fără sunet și INDICATORUL DE ALIMENTARE este oprit.
- Fără tensiune la bornele BATT+ și/sau REM, sau conexiune de masă proastă sau inexistentă. Verificați tensiunile la bornele amplificatorului cu VOM.
Fără sunet și INDICATORUL PROTECT clipește la fiecare 4 secunde.
- Tensiune DC la ieșirea amplificatorului. Amplificatorul poate avea nevoie de service; consultați cardul de garanție inclus pentru informații despre service.
Fără sunet și INDICATOARELE PROTECT și POWER clipesc.
- Tensiune mai mică de 9V la conexiunea BATT+. Verificați sistemul de încărcare al vehiculului.
Fără sunet și INDICATORUL PROTECT este aprins.
- Amplificatorul este supraîncălzit. Asigurați-vă că răcirea amplificatorului nu este blocată la locația de montare. Sau, poate exista o tensiune mai mare de 16V (sau mai mică de 8.5V) la conexiunea BATT+. Verificați sistemul de încărcare al vehiculului.
Siguranța amplificatorului se arde continuu.
- Cablajul este conectat incorect sau există un scurtcircuit. Verificați conexiunile cablajului.
Sunet distorsionat.
- Câștigul nu este setat corect. Verificați setarea. Verificați cablurile pentru scurtcircuite sau mase. Amplificatorul sau unitatea sursă pot fi defecte.
Sunet distorsionat și INDICATORUL PROTECT clipește.
- Scurtcircuit în difuzor sau cablu. Scoateți firele difuzorului unul câte unul pentru a localiza difuzorul sau cablul scurtcircuitat și reparați.
Muzica nu are dinamică sau "punch".
- Difuzoarele nu sunt conectate corect. Verificați conexiunile difuzoarelor pentru polaritatea corectă.
Zgomot de motor—uruit sau clicuri—în sistem când motorul este pornit.
- Amplificatorul preia zgomotul alternatorului. În primul rând, verificați conexiunea de masă de pe amplificator – o masă slabă sau necorespunzătoare este una dintre principalele cauze ale zgomotului. Reduceți câștigul. Mutați cablurile audio RCA departe de cablurile de alimentare. Instalarea unui filtru de zgomot al alternatorului pe linia de alimentare dintre baterie și alternator ar putea fi, de asemenea, necesară.
