JBL Club A600/A1000 - Руководство по эксплуатации усилителя

ЧТО В КОРОБКЕ

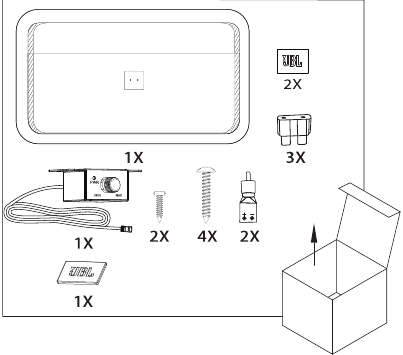

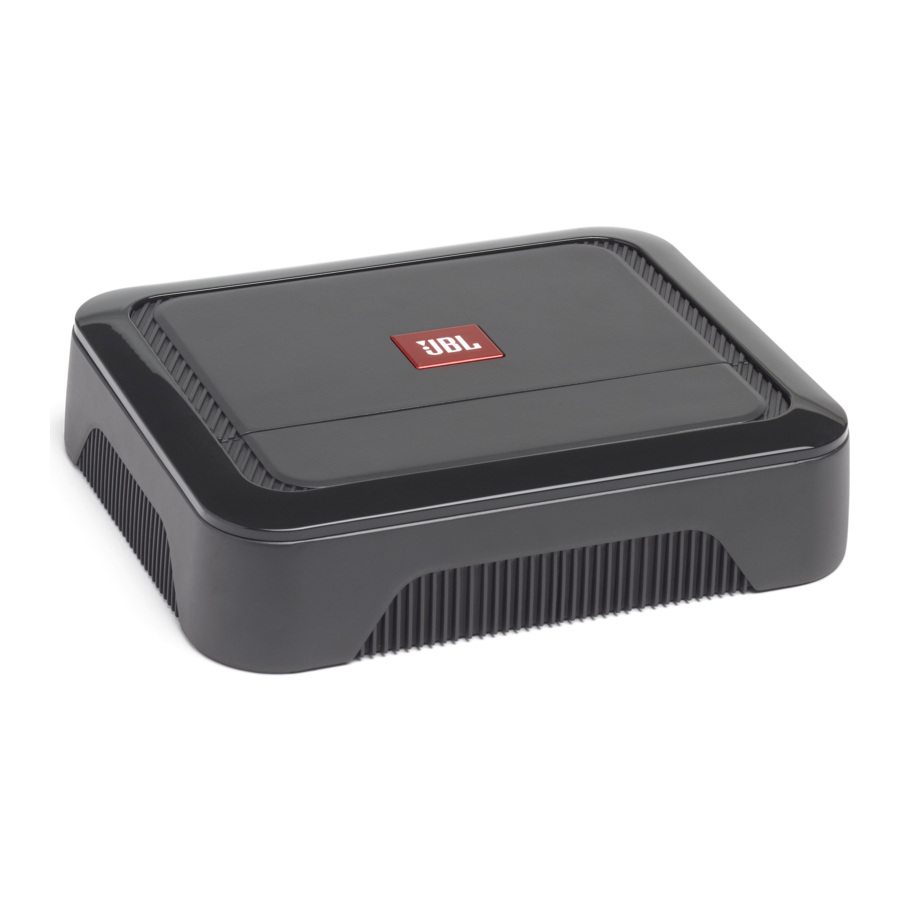

Club A600

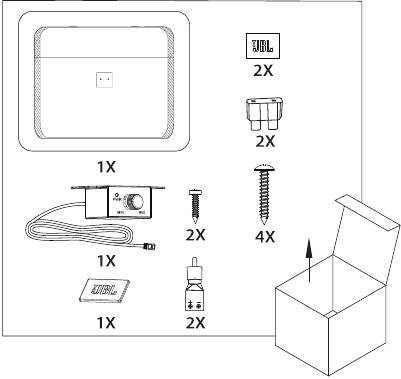

Club A1000

ДОСТУП К РАЗЪЕМАМ И ПАНЕЛИ УПРАВЛЕНИЯ

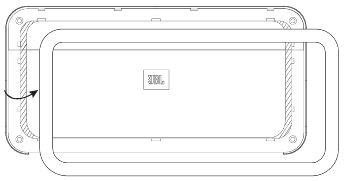

1. Снимите декоративную накладку

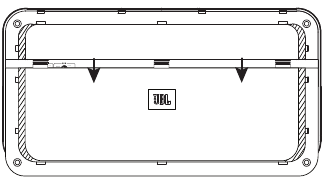

2. Сдвиньте крышку панели вниз

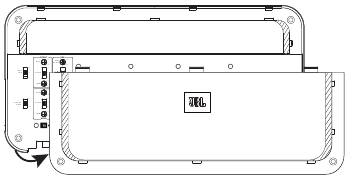

3. Снимите крышку панели

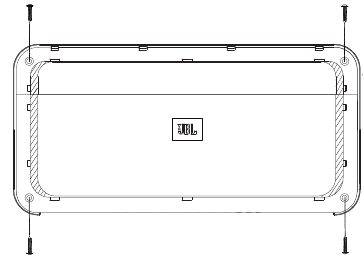

УСТАНОВКА УСИЛИТЕЛЯ

Примечание: Рекомендуется выполнить все проводные соединения перед окончательной установкой усилителя.

Перед началом установки отсоедините отрицательную (–) клемму аккумулятора автомобиля.

• Всегда надевайте защитные очки при использовании инструментов.
• Выберите безопасное место для установки, вдали от влаги. Проверьте зазоры с обеих сторон планируемой монтажной поверхности. Убедитесь, что винты или провода не проткнут тормозные магистрали, топливопроводы или жгуты проводов, и что прокладка проводов не будет мешать безопасной эксплуатации автомобиля. Будьте осторожны при сверлении или резке в месте установки.
• Выберите место, обеспечивающее достаточную циркуляцию воздуха.
• Не устанавливайте усилитель радиатором вниз, так как это препятствует охлаждению.
• Установите усилитель так, чтобы он не был поврежден ногами пассажиров на заднем сиденье или смещающимся грузом в багажнике.

ПОДКЛЮЧЕНИЕ ПИТАНИЯ И ЗАЗЕМЛЕНИЯ

На усилителе:

(используется только с низкоуровневыми входными сигналами)

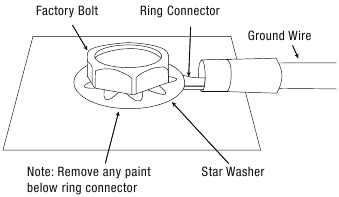

В месте заземления:

ПОДКЛЮЧЕНИЕ ВХОДНОГО СИГНАЛА

Низкоуровневые сигналы

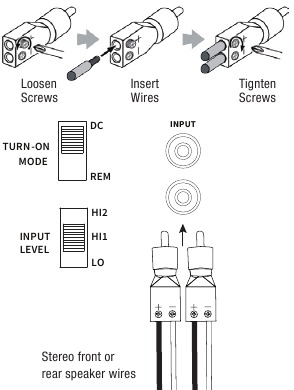

Примечание: при использовании низкоуровневых сигналов и провода дистанционного включения установите переключатель "TURN-ON MODE" ("РЕЖИМ ВКЛЮЧЕНИЯ") в положение "REM", а переключатель "INPUT LEVEL" ("УРОВЕНЬ ВХОДНОГО СИГНАЛА") в положение "LO".

Высокоуровневые сигналы

Примечание: при использовании высокоуровневых сигналов установите переключатель "TURN-ON MODE" ("РЕЖИМ ВКЛЮЧЕНИЯ") в положение "DC", а переключатель "INPUT LEVEL" ("УРОВЕНЬ ВХОДНОГО СИГНАЛА") в положение "HI1". Если звук не воспроизводится, переключите переключатель "INPUT LEVEL" ("УРОВЕНЬ ВХОДНОГО СИГНАЛА") в положение "HI2".

ПОДКЛЮЧЕНИЕ ДВУХ УСИЛИТЕЛЕЙ CLUB A1000 ДЛЯ УВЕЛИЧЕНИЯ МОЩНОСТИ

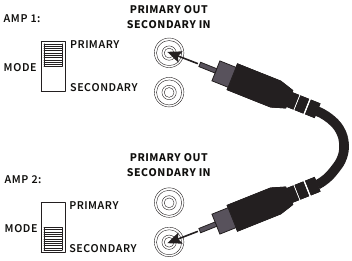

Чтобы подключить два усилителя Club A1000, используйте RCA-кабель для подключения "PRIMARY OUT" ("ПЕРВИЧНЫЙ ВЫХОД") первичного усилителя к "SECONDARY IN" ("ВТОРИЧНЫЙ ВХОД") вторичного усилителя. Установите переключатель Primary/Secondary (Первичный/Вторичный) в положение "PRIMARY" ("ПЕРВИЧНЫЙ") на первичном усилителе и в положение "SECONDARY" ("ВТОРИЧНЫЙ") на вторичном усилителе.

ПОДКЛЮЧЕНИЕ АУДИО ВЫХОДА

Один сабвуфер (4 Ом/2 Ом)

Два сабвуфера (4 Ом)

ПОДКЛЮЧЕНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ БАСОМ

НАСТРОЙКА УСИЛЕНИЯ, КРОССОВЕРОВ И УСИЛЕНИЯ БАСА

Настройка усиления

1. Начните с регулятора, установленного на минимум, и регулятора кроссовера, повернутого посередине.
2. Выберите музыку с существенным басовым содержанием.
3. Установите регулятор громкости на вашем ресивере на ¾ от его общей выходной мощности.
4. Отрегулируйте регулятор по часовой стрелке, внимательно прислушиваясь к басовому выходу. Если вы слышите искажения, поверните регулятор против часовой стрелки, чтобы уменьшить усиление.


Выбор частоты кроссовера
Выберите точку кроссовера в соответствии с предпочтениями прослушивания. Поверните диски влево, чтобы понизить точку кроссовера, и вправо, чтобы повысить точку кроссовера. Точные настройки кроссовера зависят от ваших предпочтений прослушивания.

Выбор фазы сабвуфера
Переключайте вперед и назад, чтобы определить, какая настройка обеспечивает наиболее чистый басовый выход.

Выбор усиления баса
Отрегулируйте BASS-BOOST ("УСИЛЕНИЕ БАСА") регулятор по часовой стрелке или против часовой стрелки в соответствии с вашим вкусом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРАНЕНИЕ НЕПОЛАДОК

Нет звука, и ИНДИКАТОР ПИТАНИЯ выключен.

• Отсутствует напряжение на клеммах BATT+ и/или REM, или плохое или отсутствует соединение с землей. Проверьте напряжение на клеммах усилителя с помощью VOM.

Нет звука, и ИНДИКАТОР ЗАЩИТЫ мигает каждые 4 секунды.

• Напряжение постоянного тока на выходе усилителя. Возможно, усилителю требуется обслуживание; информацию об обслуживании см. в прилагаемом гарантийном талоне.

Нет звука, и мигают ИНДИКАТОР ЗАЩИТЫ и ИНДИКАТОР ПИТАНИЯ.

• Напряжение менее 9 В на соединении BATT+. Проверьте систему зарядки автомобиля.

Нет звука, и ИНДИКАТОР ЗАЩИТЫ горит.

• Усилитель перегрелся. Убедитесь, что охлаждение усилителя не заблокировано в месте установки. Или на соединении BATT+ может быть напряжение более 16 В (или менее 8,5 В). Проверьте систему зарядки автомобиля.

Предохранитель усилителя постоянно перегорает.

• Неправильно подключены провода или произошло короткое замыкание. Проверьте проводные соединения.

Искаженный звук.

• Усиление настроено неправильно. Проверьте настройку. Проверьте провода на предмет коротких замыканий или заземлений. Усилитель или источник сигнала могут быть неисправны.

Искаженный звук, и мигает ИНДИКАТОР ЗАЩИТЫ.

• Короткое замыкание в динамике или проводе. Отсоединяйте провода динамика по одному, чтобы найти закороченный динамик или провод, и отремонтируйте его.

Музыке не хватает динамики или "панча".

• Динамики подключены неправильно. Проверьте правильность полярности соединений динамиков.

Шум двигателя — вой или щелчки — в системе, когда двигатель включен.

• Усилитель улавливает шум генератора. Сначала проверьте соединение с землей на усилителе — плохое или неправильное заземление является одной из основных причин шума. Уменьшите усиление. Отодвиньте RCA-аудиокабели от проводов питания. Также может потребоваться установка фильтра шума генератора на линию питания между аккумулятором и генератором.
