JBL Club A600/A1000 - Erősítő kézikönyv

MI VAN A DOBOZBAN

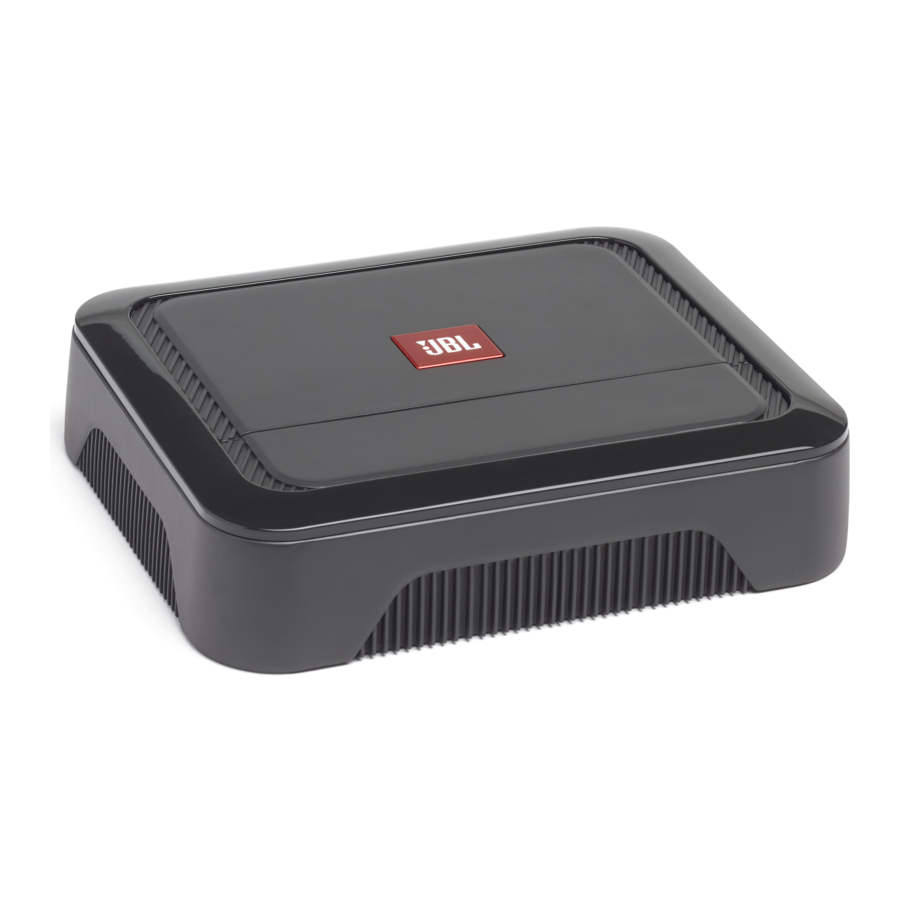

Club A600

Club A1000

CSATLAKOZÓK ÉS KEZELŐPANEL ELÉRÉSE

1. Pattintsa le a díszítőelemet


2. Csúsztassa le a panel fedelét


3. Távolítsa el a panel fedelét


AZ ERŐSÍTŐ FELSZERELÉSE

Megjegyzés: Javasoljuk, hogy az erősítő végleges rögzítése előtt végezze el az összes vezetékes csatlakoztatást.

A telepítés megkezdése előtt válassza le a jármű negatív (–) akkumulátorkapcsát.

• Szerszámok használatakor mindig viseljen védőszemüveget.
• Válasszon biztonságos, nedvességtől távol eső rögzítési helyet. Ellenőrizze a tervezett rögzítési felület mindkét oldalán a hézagokat. Győződjön meg arról, hogy a csavarok vagy vezetékek nem szúrják ki a fékcsöveket, az üzemanyagvezetékeket vagy a kábelkötegeket, és hogy a vezetékek elvezetése nem zavarja a jármű biztonságos működését. Legyen óvatos a fúrás vagy vágás során a rögzítési területen.
• Válasszon olyan helyet, amely elegendő légáramlást biztosít.
• Ne szerelje fel az erősítőt úgy, hogy a hűtőborda lefelé nézzen, mert ez akadályozza a hűtést.
• Szerelje fel az erősítőt úgy, hogy azt a hátsó ülésen utazók lába vagy a csomagtartóban lévő rakomány ne károsíthassa.

TÁPELLÁTÁS ÉS FÖLDELÉS VEZETÉKEZÉSE

Az erősítőnél:

(csak alacsony szintű jelbemenetekkel használható)

A földelési helyen:

BEMENETI JEL VEZETÉKEZÉSE

Alacsony szintű jelek

Megjegyzés: alacsony szintű jelek és távoli bekapcsolási vezeték használatakor állítsa a "TURN-ON MODE" (BEKAPCSOLÁSI MÓD) kapcsolót "REM" állásba, az "INPUT LEVEL" (BEMENETI SZINT) kapcsolót pedig "LO" állásba.

Magas szintű jelek

Megjegyzés: magas szintű jelek használatakor állítsa a "TURN-ON MODE" (BEKAPCSOLÁSI MÓD)" kapcsolót "DC" állásba, az "INPUT LEVEL" (BEMENETI SZINT)" kapcsolót pedig "HI1" állásba. Ha nem szól a hang, állítsa az "INPUT LEVEL" (BEMENETI SZINT)" kapcsolót "HI2" állásba.

KÉT CLUB A1000 ERŐSÍTŐ CSATLAKOZTATÁSA A TÖBB TELJESÍTMÉNY ÉRDEKÉBEN

Két Club A1000 erősítő csatlakoztatásához használjon RCA patch kábelt az elsődleges erősítő "PRIMARY OUT" (ELSŐDLEGES KIMENET) csatlakozójának a másodlagos erősítő "SECONDARY IN" (MÁSODLAGOS BEMENET) csatlakozójához való csatlakoztatásához. Állítsa az Elsődleges/Másodlagos kapcsolót "PRIMARY" (ELSŐDLEGES) állásba az elsődleges erősítőn, és "SECONDARY" (MÁSODLAGOS) állásba a másodlagos erősítőn.

HANGKIMENET VEZETÉKEZÉSE

Egy mélynyomó (4 ohm/2 ohm)

Két mélynyomó (4 ohm)

A TÁVOLSÁGI BASSZUS SZABÁLYOZÓ CSATLAKOZTATÁSA

ERŐSÍTÉS, VÁLTÓK ÉS BASSZUS KIEMELÉS BEÁLLÍTÁSA

Az erősítés beállítása

1. Kezdje azzal, hogy a vezérlő minimumra van állítva, és a váltó vezérlő középre van forgatva.
2. Válasszon olyan zenét, amely jelentős basszustartalommal rendelkezik.
3. Állítsa a vevőegység hangerőszabályzóját a teljes kimenet ¾-ére.
4. Állítsa a vezérlőt az óramutató járásával megegyező irányba, figyelmesen hallgatva a basszus kimenetet. Ha torzítást hall, forgassa a vezérlőt az óramutató járásával ellentétes irányba az erősítés csökkentéséhez.


A váltási frekvencia kiválasztása
Válassza ki a váltási pontot a hallgatási preferenciáknak megfelelően. Forgassa a tárcsákat balra a váltási pont csökkentéséhez, és jobbra a váltási pont növeléséhez. A pontos váltási beállítások a hallgatási preferenciáktól függenek.

A mélynyomó fázisának kiválasztása
Kapcsolja a kapcsolót ide-oda annak megállapításához, hogy melyik beállítás biztosítja a legtisztább basszus kimenetet.

A basszus kiemelés kiválasztása
Állítsa a BASS-BOOST (BASSZUS KIEMELÉS) vezérlőt az óramutató járásával megegyező vagy ellentétes irányba, ízlésének megfelelően.

SPECIFIKÁCIÓK

HIBAELHÁRÍTÁS

Nincs hang és a POWER INDICATOR (TÁPELLÁTÁS JELZŐ) ki van kapcsolva.

• Nincs feszültség a BATT+ és/vagy REM csatlakozókon, vagy rossz vagy nincs földelés. Ellenőrizze a feszültségeket az erősítő csatlakozóin VOM-mal.

Nincs hang és a PROTECT INDICATOR (VÉDELEM JELZŐ) 4 másodpercenként villog.

• DC feszültség az erősítő kimenetén. Lehet, hogy az erősítőt szervizelni kell; a szervizinformációkért lásd a mellékelt jótállási jegyet.

Nincs hang és a PROTECT (VÉDELEM) és a POWER INDICATOR (TÁPELLÁTÁS JELZŐ) villog.

• 9V-nál kisebb feszültség a BATT+ csatlakozáson. Ellenőrizze a jármű töltőrendszerét.

Nincs hang és a PROTECT INDICATOR (VÉDELEM JELZŐ) világít.

• Az erősítő túlmelegedett. Győződjön meg arról, hogy az erősítő hűtése nincs elzárva a rögzítési helyen. Vagy lehet, hogy 16V-nál nagyobb (vagy 8,5V-nál kisebb) feszültség van a BATT+ csatlakozáson. Ellenőrizze a jármű töltőrendszerét.

Az erősítő biztosítéka folyamatosan kiég.

• A vezetékek helytelenül vannak csatlakoztatva, vagy rövidzárlat van. Ellenőrizze a vezetékek csatlakozásait.

Torz hang.

• Az erősítés nincs megfelelően beállítva. Ellenőrizze a beállítást. Ellenőrizze a vezetékeket rövidzárlat vagy földelés szempontjából. Lehet, hogy az erősítő vagy a forrásegység hibás.

Torz hang és a PROTECT INDICATOR (VÉDELEM JELZŐ) villog.

• Rövidzárlat a hangszóróban vagy a vezetékben. Távolítsa el a hangszóró vezetékeket egyenként a rövidzárlatos hangszóró vagy vezeték megtalálásához, és javítsa meg.

A zenéből hiányzik a dinamika vagy az "ütés".

• A hangszórók nincsenek megfelelően csatlakoztatva. Ellenőrizze a hangszóró csatlakozásait a megfelelő polaritás érdekében.

Motorzaj—nyöszörgés vagy kattogás—a rendszerben, amikor a motor jár.

• Az erősítő felveszi a generátor zaját. Először ellenőrizze az erősítő földelését – a laza vagy helytelen földelés az egyik fő oka a zajnak. Csökkentse az erősítést. Húzza távolabb az RCA audiokábeleket a tápvezetékektől. Szükséges lehet egy generátor zajszűrő felszerelése is az akkumulátor és a generátor közötti tápvezetékre.
