JBL Club A600/A1000 - Manual do Amplificador

O QUE ESTÁ NA CAIXA

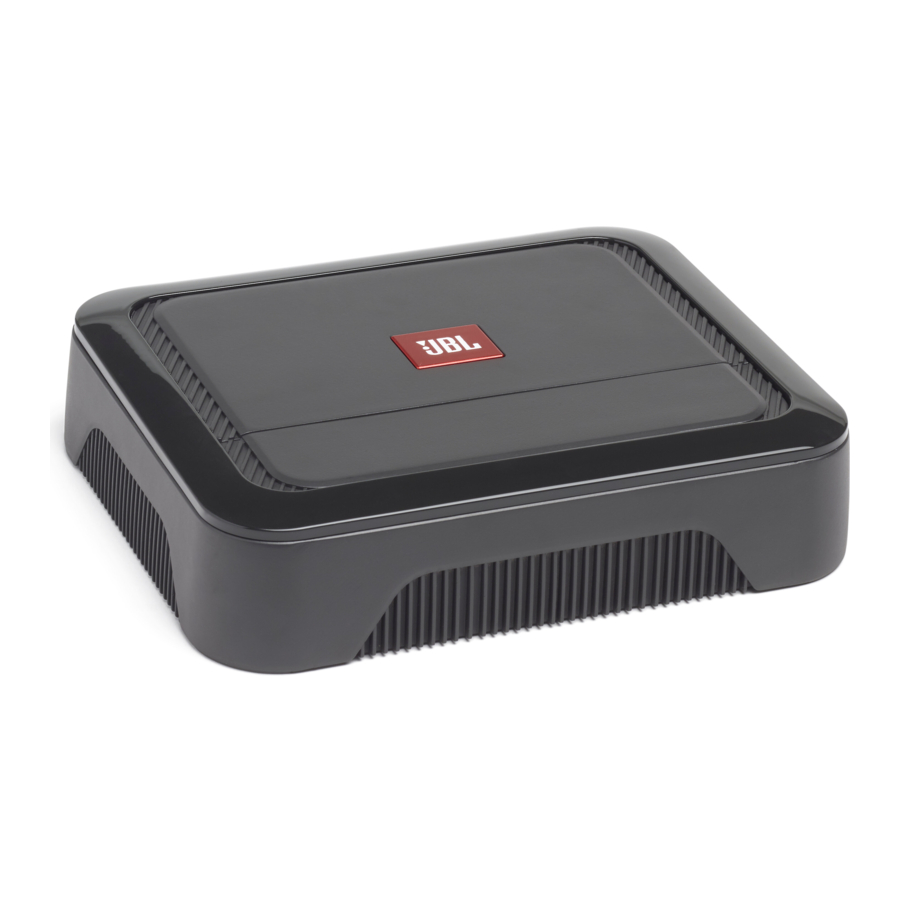

Club A600

Club A1000

ACEDER AOS CONECTORES E AO PAINEL DE CONTROLO

  1. Retirar a peça de acabamento
    Retirar a peça de acabamento
  2. Deslizar a tampa do painel para baixo
    Deslizar a tampa do painel para baixo
  3. Remover a tampa do painel
    Remover a tampa do painel

MONTAR O AMPLIFICADOR

MONTAR O AMPLIFICADOR
avisoNota: Recomenda-se que faça todas as ligações dos fios antes de montar o amplificador permanentemente.


Desligue o terminal negativo (–) da bateria do veículo antes de iniciar a instalação.

  • Use sempre óculos de proteção ao usar ferramentas.
  • Escolha um local de montagem seguro, longe da humidade. Verifique as folgas em ambos os lados de uma superfície de montagem planeada. Certifique-se de que os parafusos ou fios não perfuram os tubos de travão, os tubos de combustível ou os feixes de cabos e que o encaminhamento dos fios não interfere com o funcionamento seguro do veículo. Tenha cuidado ao perfurar ou cortar na área de montagem.
  • Escolha um local que forneça circulação de ar suficiente.
  • Não monte o amplificador com o dissipador de calor virado para baixo, pois isso interfere no arrefecimento.
  • Monte o amplificador de forma que não seja danificado pelos pés dos passageiros do banco de trás ou pela deslocação da carga na bagageira.

FIAÇÃO PARA ALIMENTAÇÃO E TERRA

No amplificador:

(usado apenas com entradas de sinal de baixo nível)

No local de terra:
No local de terra

FIAÇÃO PARA SINAL DE ENTRADA

Sinais de baixo nível

aviso Nota: ao usar sinais de baixo nível e cabo de ativação remota, defina o interruptor "TURN-ON MODE" (MODO DE LIGAÇÃO) para "REM" e o interruptor "INPUT LEVEL" (NÍVEL DE ENTRADA) para "LO".

Sinais de alto nível

aviso Nota: ao usar sinais de alto nível, defina o interruptor "TURN-ON MODE" (MODO DE LIGAÇÃO)" para "DC" e o interruptor "INPUT LEVEL" (NÍVEL DE ENTRADA)" para "HI1". Se não for reproduzido nenhum som, altere o interruptor "INPUT LEVEL" (NÍVEL DE ENTRADA)" para "HI2".

LIGAR DOIS AMPLIFICADORES CLUB A1000 PARA MAIOR POTÊNCIA

Para ligar dois amplificadores Club A1000, use um cabo de patch RCA para ligar a "PRIMARY OUT" (SAÍDA PRIMÁRIA) do amplificador primário à "SECONDARY IN" (ENTRADA SECUNDÁRIA) do amplificador secundário. Defina o interruptor Primary/Secondary para "PRIMARY" (PRIMÁRIO) no amplificador primário e para "SECONDARY" (SECUNDÁRIO) no amplificador secundário.
LIGAR DOIS AMPLIFICADORES CLUB A1000 PARA MAIOR POTÊNCIA

FIAÇÃO PARA SAÍDA DE ÁUDIO

Um subwoofer (4 ohm/2 ohm)

Dois subwoofers (4 ohm)
Dois subwoofers (4 ohm)

LIGAR O CONTROLADOR DE GRAVES REMOTO

DEFINIR O GANHO, OS CROSSOVERS E O REFORÇO DE GRAVES

Definir o ganho

  1. Comece com o controlo definido para o mínimo e o controlo de crossover rodado até meio.
  2. Escolha música com conteúdo de graves substancial.
  3. Rode o controlo de volume no seu recetor para ¾ da sua saída total.
  4. Ajuste o controlo no sentido dos ponteiros do relógio, ouvindo atentamente a saída de graves. Se ouvir distorção, rode o controlo no sentido contrário ao dos ponteiros do relógio para diminuir o ganho.

Selecionar a frequência de crossover
Escolha o ponto de crossover para se adequar às preferências de audição. Rode os seletores para a esquerda para diminuir o ponto de crossover e para a direita para aumentar o ponto de crossover. As definições exatas do crossover dependem das suas preferências de audição.

Selecionar a fase do subwoofer
Mude o para trás e para a frente para determinar qual a definição que fornece a saída de graves mais limpa.

Selecionar o reforço de graves
Ajuste o controlo BASS-BOOST (REFORÇO DE GRAVES) no sentido dos ponteiros do relógio ou no sentido contrário para se adequar ao seu gosto.

ESPECIFICAÇÕES

Club A600 Club A1000
Potência de saída @ 4 ohms 350 watts RMS x 1 600 watts RMS x 1
Potência de saída @ 2 ohms 600 watts RMS x 1 1000 watts RMS x 1
Resposta de frequência 10-320 Hz 10-320 Hz
Frequências de crossover 32-320 Hz variável, 12 dB/oitava 32 -320 Hz variável 12 dB/oitava
Sensibilidade de entrada de nível de linha 200 mV rms - 2,0 V rms 200 mV rms - 2,0 V rms
Sensibilidade de entrada de alto nível 2V rms - 20V rms. 2V rms - 20V rms.
Relação sinal/ruído >80 dB >80 dB
THD+N @ potência nominal <1% <1%
Classificação do fusível 30 A x 2 35 A x 3
Tensão de funcionamento 9~16 V 9~16 V
Dimensões (L x A x P) 8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51,3 mm x 180 mm) 12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51,3 mm x 180 mm)
Peso 2,46 kg 3,52 kg
Bitola de fio recomendada 8 4

RESOLUÇÃO DE PROBLEMAS

Sem áudio e o INDICADOR DE ALIMENTAÇÃO está desligado.

  • Sem tensão nos terminais BATT+ e/ou REM, ou ligação à terra má ou inexistente. Verifique as tensões nos terminais do amplificador com um VOM.

Sem áudio e o INDICADOR DE PROTEÇÃO pisca a cada 4 segundos.

  • Tensão DC na saída do amplificador. O amplificador pode precisar de manutenção; consulte o cartão de garantia incluído para obter informações sobre a manutenção.

Sem áudio e os INDICADORES DE PROTEÇÃO e ALIMENTAÇÃO piscam.

  • Tensão inferior a 9V na ligação BATT+. Verifique o sistema de carregamento do veículo.

Sem áudio e o INDICADOR DE PROTEÇÃO está ligado.

  • O amplificador está sobreaquecido. Certifique-se de que o arrefecimento do amplificador não está bloqueado no local de montagem. Ou, pode haver uma tensão superior a 16V (ou inferior a 8,5V) na ligação BATT+. Verifique o sistema de carregamento do veículo.

O fusível do amplificador continua a queimar.

  • A cablagem está ligada incorretamente ou existe um curto-circuito. Verifique as ligações da cablagem.

Áudio distorcido.

  • O ganho não está definido corretamente. Verifique a definição. Verifique se existem curtos-circuitos ou ligações à terra nos fios. O amplificador ou a unidade de origem podem estar defeituosos.

Áudio distorcido e o INDICADOR DE PROTEÇÃO pisca.

  • Curto-circuito no altifalante ou no fio. Remova os cabos do altifalante um de cada vez para localizar o altifalante ou o fio em curto e repare.

A música carece de dinâmica ou "punch".

  • Os altifalantes não estão ligados corretamente. Verifique as ligações dos altifalantes para verificar a polaridade correta.

Ruído do motor—zumbido ou cliques—no sistema quando o motor está ligado.

  • O amplificador está a captar o ruído do alternador. Primeiro, verifique a ligação à terra no amplificador – uma ligação à terra solta ou inadequada é uma das principais causas de ruído. Diminua o ganho. Afaste os cabos de áudio RCA dos fios de alimentação. A instalação de um filtro de ruído do alternador na linha de alimentação entre a bateria e o alternador também pode ser necessária.


HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 EUA
www.jbl.com

© 2019 HARMAN International Industries, Incorporated. Todos os direitos reservados. JBL is a trademark of HARMAN International Industries, Incorporated, registered in the United States and/or other countries. Features, specifications and appearance are subject to change without notice.
