JBL Club A600/A1000 - Forstærker Manual

Indhold

1 HVAD ER DER I KASSEN
2 ADGANG TIL STIK OG KONTROLPANEL
3 MONTERING AF FORSTÆRKEREN
4 LEDNINGSFØRING FOR STRØM OG JORD
5 LEDNINGSFØRING FOR INPUTSIGNAL
6 TILSLUTNING AF TO CLUB A1000 FORSTÆRKERE FOR EKSTRA STRØM
7 LEDNINGSFØRING FOR LYDUDGANG
8 TILSLUTNING AF FJERNBETJENING TIL BAS
9 INDSTILLING AF FORSTÆRKNING, DELEFILTER OG BASFORSTÆRKNING
10 SPECIFIKATIONER
11 FEJLFINDING
12 Referencer
13 Download manual
14 På andre sprog

HVAD ER DER I KASSEN

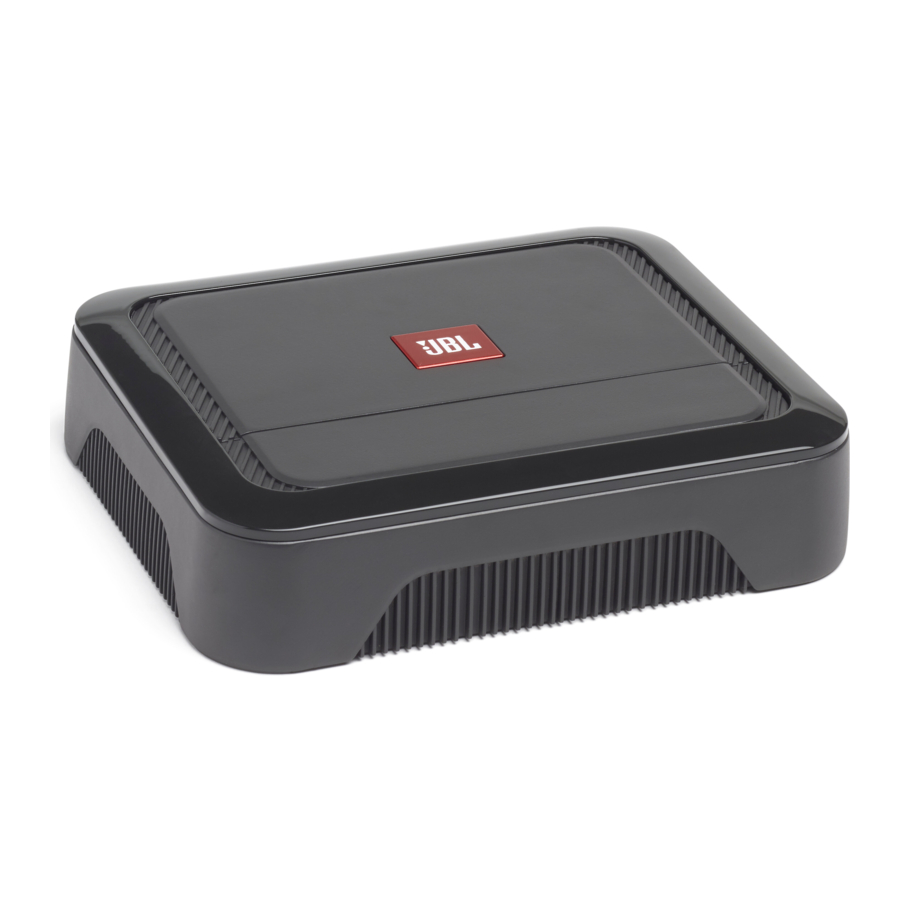

Club A600

Club A1000

ADGANG TIL STIK OG KONTROLPANEL

Vip pyntestykket af
Skub paneldækslet ned
Fjern paneldækslet

MONTERING AF FORSTÆRKEREN

Bemærk: Det anbefales, at du foretager alle ledningsforbindelser, før du monterer forstærkeren permanent.

Frakobl køretøjets negative (–) batteriterminal, før du påbegynder installationen.

Bær altid beskyttelsesbriller, når du bruger værktøj.
Vælg et sikkert monteringssted, væk fra fugt. Kontroller afstande på begge sider af en planlagt monteringsoverflade. Sørg for, at skruer eller ledninger ikke punkterer bremseledninger, brændstofledninger eller ledningsnet, og at ledningsføringen ikke forstyrrer sikker betjening af køretøjet. Vær forsigtig, når du borer eller skærer i monteringsområdet.
Vælg et sted, der giver tilstrækkelig luftcirkulation.
Monter ikke forstærkeren med kølepladen vendt nedad, da dette forstyrrer kølingen.
Monter forstærkeren, så den ikke beskadiges af fødderne på bagsædepassagerer eller flytning af last i bagagerummet.

LEDNINGSFØRING FOR STRØM OG JORD

Ved forstærker:

(bruges kun med lavniveau signalindgange)

Ved jordforbindelse:

LEDNINGSFØRING FOR INPUTSIGNAL

Lavniveau signaler

Bemærk: Når du bruger lavniveau signaler og fjernaktivering, skal du indstille "TURN-ON MODE" (aktiveringstilstand) til "REM" og "INPUT LEVEL" (indgangsniveau) til "LO".

Højniveau signaler

Bemærk: Når du bruger højniveau signaler, skal du indstille "TURN-ON MODE" (aktiveringstilstand) til "DC", og "INPUT LEVEL" (indgangsniveau) til "HI1". Hvis der ikke afspilles lyd, skal du ændre "INPUT LEVEL" (indgangsniveau) til "HI2".

TILSLUTNING AF TO CLUB A1000 FORSTÆRKERE FOR EKSTRA STRØM

For at tilslutte to Club A1000 forstærkere skal du bruge et RCA-patchkabel til at forbinde "PRIMARY OUT" (primær udgang) på den primære forstærker til "SECONDARY IN" (sekundær indgang) på den sekundære forstærker. Indstil Primary/Secondary-kontakten til "PRIMARY" (primær) på den primære forstærker og til "SECONDARY" (sekundær) på den sekundære forstærker.

LEDNINGSFØRING FOR LYDUDGANG

Én subwoofer (4 ohm/2 ohm)

To subwoofere (4 ohm)

TILSLUTNING AF FJERNBETJENING TIL BAS

INDSTILLING AF FORSTÆRKNING, DELEFILTER OG BASFORSTÆRKNING

Indstilling af forstærkning (gain)

Start med kontrol indstillet til minimum, og delefilterkontrollen drejet midtvejs.
Vælg musik med et betydeligt basindhold.
Drej lydstyrkekontrollen på din receiver til ¾ af dens samlede output.
Juster kontrollen med uret, og lyt omhyggeligt til basoutputtet. Hvis du hører forvrængning, skal du dreje kontrollen mod uret for at mindske forstærkningen.

Valg af delefrekvens
Vælg delepunktet, der passer til lyttepræferencer. Drej drejeknapperne til venstre for at sænke delepunktet og til højre for at hæve delepunktet. De nøjagtige delefilterindstillinger afhænger af dine lyttepræferencer.

Valg af subwooferfase
Skift frem og tilbage for at bestemme, hvilken indstilling der giver det reneste basoutput.

Valg af basforstærkning
Juster BASS-BOOST (basforstærkning) kontrollen med uret eller mod uret, så den passer til din smag.

SPECIFIKATIONER

	Club A600	Club A1000
Effektudgang @ 4 ohm	350 watt RMS x 1	600 watt RMS x 1
Effektudgang @ 2 ohm	600 watt RMS x 1	1000 watt RMS x 1
Frekvensrespons	10-320 Hz	10-320 Hz
Delefrekvenser	32-320 Hz variabel, 12 dB/oktav	32 -320 Hz variabel 12 dB/oktav
Linjeniveau indgangsfølsomhed	200 mV rms - 2.0 V rms	200 mV rms - 2.0 V rms
Højniveau indgangsfølsomhed	2V rms - 20V rms.	2V rms - 20V rms.
Signal-støj-forhold	>80 dB	>80 dB
THD+N @ nominel effekt	<1%	<1%
Sikringsværdi	30 A x 2	35 A x 3
Driftsspænding	9~16 V	9~16 V
Dimensioner (B x H x D)	8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51.3 mm x 180 mm)	12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51.3 mm x 180 mm)
Vægt	2.46 kg	3.52 kg
Anbefalet ledningsdiameter	8	4

FEJLFINDING

Ingen lyd og POWER INDICATOR (strømindikator) er slukket.

Ingen spænding ved BATT+ og/eller REM terminaler, eller dårlig eller ingen jordforbindelse. Kontroller spændinger ved forstærkerterminaler med VOM.

Ingen lyd og PROTECT INDICATOR (beskyttelsesindikator) blinker hvert 4. sekund.

DC spænding på forstærkerudgang. Forstærkeren skal muligvis serviceres; se vedlagte garantikort for serviceinformation.

Ingen lyd og PROTECT (beskyttelse) og POWER INDICATORS (strømindikatorer) blinker.

Spænding mindre end 9V på BATT+ tilslutning. Kontroller køretøjets opladningssystem.

Ingen lyd og PROTECT INDICATOR (beskyttelsesindikator) er tændt.

Forstærkeren er overophedet. Sørg for, at forstærkerkølingen ikke er blokeret ved monteringsstedet. Eller der kan være spænding større end 16V (eller mindre end 8,5V) på BATT+ tilslutningen. Kontroller køretøjets opladningssystem.

Forstærkersikringen springer hele tiden.

Ledningsføringen er tilsluttet forkert, eller der er en kortslutning. Kontroller ledningsforbindelser.

Forvrænget lyd.

Forstærkningen er ikke indstillet korrekt. Kontroller indstillingen. Kontroller ledninger for kortslutninger eller jordforbindelser. Forstærkeren eller kildeenheden kan være defekt.

Forvrænget lyd og PROTECT INDICATOR (beskyttelsesindikator) blinker.

Kortslutning i højttaler eller ledning. Fjern højttalerledningerne en ad gangen for at finde den kortsluttede højttaler eller ledning, og reparer.

Musik mangler dynamik eller "punch".

Højttalerne er ikke tilsluttet korrekt. Kontroller højttalertilslutningerne for korrekt polaritet.

Motorstøj – hylen eller klik – i systemet, når motoren er tændt.

Forstærkeren opfanger generatorstøj. Kontroller først jordforbindelsen på forstærkeren – en løs eller forkert jordforbindelse er en af hovedårsagerne til støj. Skru ned for forstærkningen. Flyt RCA-lydkabler væk fra strømledninger. Installation af et generatorstøjfilter på strømledningen mellem batteri og generator kan også være nødvendigt.
